之前在這篇文章中 -- 《N種使用 CSS 實現三角形的技巧》，介紹了 6 種使用 CSS 實現三角形的方式。
但是其中漏掉了一個非常重要的場景，如何使用純 CSS 實現帶圓角的三角形呢？，像是這樣：
本文將介紹幾種實現帶圓角的三角形的實現方式。
法一. 全兼容的 SVG 大法
想要生成一個帶圓角的三角形，代碼量最少、最好的方式是使用 SVG 生成。
使用 SVG 的 多邊形標簽 <polygon> 生成一個三邊形，使用 SVG 的 stroke-linejoin="round" 生成連接處的圓角。
代碼量非常少，核心代碼如下：
<svg width="250" height="250" viewBox="-50 -50 300 300"> <polygon class="triangle" stroke-linejoin="round" points="100,0 0,200 200,200"/> </svg>
.triangle {
fill: #0f0;
stroke: #0f0;
stroke-width: 10;
}實際圖形如下：
這里，其實是借助了 SVG 多邊形的 stroke-linejoin: round 屬性生成的圓角，stroke-linejoin 是什么？它用來控制兩條描邊線段之間，有三個可選值：
miter 是默認值，表示用方形畫筆在連接處形成尖角
round 表示用圓角連接，實現平滑效果
bevel 連接處會形成一個斜接
我們實際是通過一個帶邊框，且邊框連接類型為 stroke-linejoin: round 的多邊形生成圓角三角形的。
如果，我們把底色和邊框色區分開，實際是這樣的：
.triangle {
fill: #0f0;
stroke: #000;
stroke-width: 10;
}

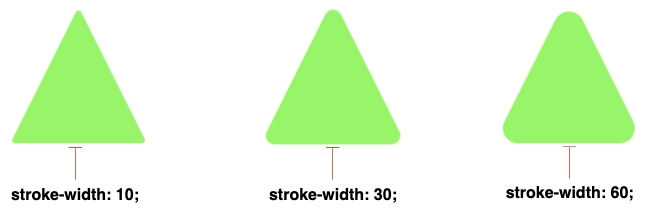

通過 stroke-width 控制圓角大小
那么如何控制圓角大小呢？也非常簡單，通過控制 stroke-width 的大小，可以改變圓角的大小。
當然，要保持三角形大小一致，在增大/縮小 stroke-width 的同時，需要縮小/增大圖形的 width/height：
完整的 DEMO 你可以戳這里：CodePen Demo -- 使用 SVG 實現帶圓角的三角形
法二. 圖形拼接
不過，上文提到了，使用純 CSS 實現帶圓角的三角形，但是上述第一個方法其實是借助了 SVG。那么僅僅使用 CSS，有沒有辦法呢？
當然，發散思維，CSS 有意思的地方正在于此處，用一個圖形，能夠有非常多種巧妙的解決方案！
我們看看，一個圓角三角形，它其實可以被拆分成幾個部分：
所以，其實我們只需要能夠畫出一個這樣的帶圓角的菱形，通過 3 個進行旋轉疊加，就能得到圓角三角形：
繪制帶圓角的菱形
那么，接下來我們的目標就變成了繪制一個帶圓角的菱形，方法有很多，本文給出其中一種方式：

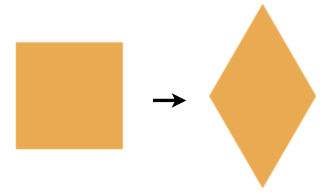

首先將一個正方形變成一個菱形，利用 transform 有一個固定的公式：
<div></div>
div {
width: 10em;
height: 10em;
transform: rotate(-60deg) skewX(-30deg) scale(1, 0.866);
}
將其中一個角變成圓角：
div {
width: 10em;
height: 10em;
transform: rotate(-60deg) skewX(-30deg) scale(1, 0.866);
+ border-top-right-radius: 30%;
}
至此，我們就順利的得到一個帶圓角的菱形了！
拼接 3 個帶圓角的菱形
接下來就很簡單了，我們只需要利用元素的另外兩個偽元素，再生成 2 個帶圓角的菱形，將一共 3 個圖形旋轉位移拼接起來即可！
完整的代碼如下：
<div></div>
div{
position: relative;
background-color: orange;
}
div:before,
div:after {
content: '';
position: absolute;
background-color: inherit;
}
div,
div:before,
div:after {
width: 10em;
height: 10em;
border-top-right-radius: 30%;
}
div {
transform: rotate(-60deg) skewX(-30deg) scale(1,.866);
}
div:before {
transform: rotate(-135deg) skewX(-45deg) scale(1.414, .707) translate(0,-50%);
}
div:after {
transform: rotate(135deg) skewY(-45deg) scale(.707, 1.414) translate(50%);
}就可以得到一個圓角三角形了！效果如下：
完整的代碼你可以戳這里：CodePen Demo -- A triangle with rounded
法三. 圖形拼接實現漸變色圓角三角形
完了嗎？沒有！
上述方案，雖然不算太復雜，但是有一點還不算太完美的。就是無法支持漸變色的圓角三角形。像是這樣：
如果需要實現漸變色圓角三角形，還是有點復雜的。但真就還有人鼓搗出來了，下述方法參考至 -- How to make 3-corner-rounded triangle in CSS。
同樣也是利用了多塊進行拼接，但是這次我們的基礎圖形，會非常的復雜。
首先，我們需要實現這樣一個容器外框，和上述的方法比較類似，可以理解為是一個圓角菱形（畫出 border 方便理解）：
<div></div>
div {
width: 200px;
height: 200px;
transform: rotate(30deg) skewY(30deg) scaleX(0.866);
border: 1px solid #000;
border-radius: 20%;
}
接著，我們同樣使用兩個偽元素，實現兩個稍顯怪異的圖形進行拼接，算是對 transform 的各種用法的合集：
div::before,
div::after {
content: "";
position: absolute;
width: 200px;
height: 200px;
}

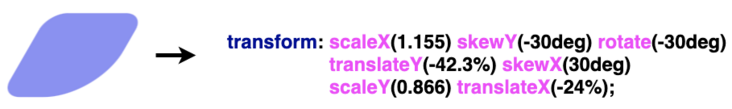

div::before {
border-radius: 20% 20% 20% 55%;
transform: scaleX(1.155) skewY(-30deg) rotate(-30deg) translateY(-42.3%) skewX(30deg) scaleY(0.866) translateX(-24%);
background: red;
}
div::after {
border-radius: 20% 20% 55% 20%;
background: blue;
transform: scaleX(1.155) skewY(-30deg) rotate(-30deg) translateY(-42.3%) skewX(-30deg) scaleY(0.866) translateX(24%);

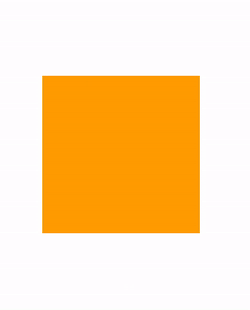

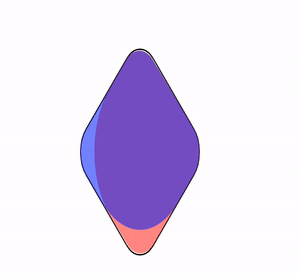

}為了方便理解，制作了一個簡單的變換動畫：
本質就是實現了這樣一個圖形：
最后，給父元素添加一個 overflow: hidden 并且去掉父元素的 border 即可得到一個圓角三角形：
由于這兩個元素重疊空間的特殊結構，此時，給兩個偽元素添加同一個漸變色，會完美的疊加在一起：
div::before,
div::after, {
background: linear-gradient(#0f0, #03a9f4);
}最終得到一個漸變圓角三角形：
上述各個圖形的完整代碼，你可以戳這里：CodePen Demo -- A triangle with rounded and gradient background
最后
本文介紹了幾種在 CSS 中實現帶圓角三角形的方式，雖然部分有些繁瑣，但是也體現了 CSS ”有趣且折磨人“ 的一面，具體應用的時候，還是要思考一下，對是否使用上述方式進行取舍，有的時候，切圖也許是更好的方案。
好了，本文到此結束，希望對你有幫助 :)
