在職場中，辦公應用相信大家都不陌生，Excel更是尤其重要，很多大大小小的數據統計都是需要依靠它來完成，在統計過程中大家也會遇到很多問題，今天我們要說的斷層圖相信很多朋友都不懂怎么弄，下面小編為大家?guī)硪黄獢鄬訄D的詳細圖文教程，大家可以學習一番。
利用輔助系列模擬Y軸繪制斷層圖，繪制步驟如下：
第一步：

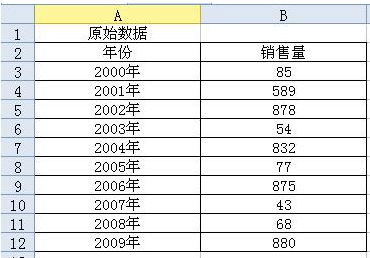

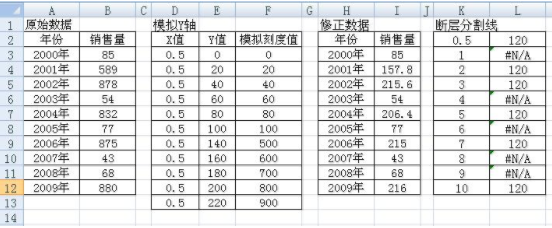

構造模擬Y軸數據：根據原始數據（見上圖）可以看出，銷售量數據主要集中在0-100與500-900這兩個區域，因此可以假設模擬Y軸的主要刻度值 為{0;20;40;60;80;100;500;600;700;800;900}，如下圖中F3:F13單元格所示；假設實際Y軸的主要刻度單位為 20，120網格線作為分割線，根據模擬Y軸刻度值與實際Y軸刻度值的對應關系，可以求出模擬Y軸的Y值，在E3單元格輸入公式：=IF（F3》140，F(xiàn)3/5+40，F(xiàn)3）（說明：因?yàn)?40刻度線剛好與模擬刻度值500相對應。）
下拉至E13單元格即可得到模擬Y軸的Y值；在D3:D13單元格中填充0.5，即可得到模擬Y軸的X值。
第二步：
修正原始數據：根據上一步構造的模擬Y軸數據，銷售量的原始數據也需要作出相應的修正，在I3單元格中輸入公式：=IF（B3》140，B3/5+40，B3）
下拉至I12單元格，作為修正后的銷售量；年份保持不變，如H3:H12單元格區域。
第三步：
斷層分割線數據：因?yàn)?20網格線作為分割線，所以Y軸的分割點在（0.5，120）處，在L3單元格輸入公式：=IF（I3》140，120，#N/A）
下拉至L12，生成柱形圖的柱子分割點的Y坐標值，K3:K12單元格區域作為X坐標值。
第四步：

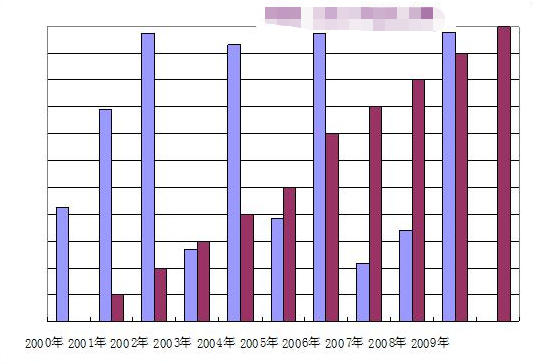

創建簇狀柱形圖：選擇H2:I2單元格區域，單擊“插入”選項卡→“圖表”組→“柱形圖”→在下拉的圖表類型列表中，選擇“簇狀柱形圖”。
第五步：

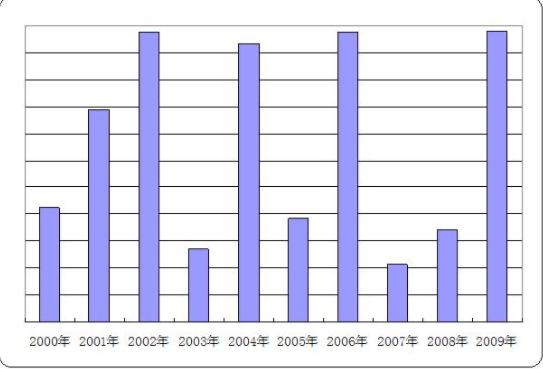

格式化圖表：刪除圖例項、圖表標題；調整圖表區大小、邊框、填充顏色，繪圖區大小。
第六步：
設置Y軸格式：鼠標右鍵單擊柱形圖Y軸→單擊“設置坐標軸格式”選項→分別設置坐標軸的最小值為固定值0，最大值為固定值220，主要刻度單位為固定值20，坐標軸標簽為“無”→關閉“設置坐標軸格式”對話框。
第七步：
創建“模擬Y軸”系列：在圖表上單擊鼠標右鍵→單擊“選擇數據”→“數據區域”→“添加”按鈕→“系列名稱”選擇D1單元格，“系列值”選擇E3:E13單元格區域→單擊“確定”按鈕關閉“編輯數據系列”對話框→單擊“確定”按鈕關閉“選擇數據源”對話框。
第八步：

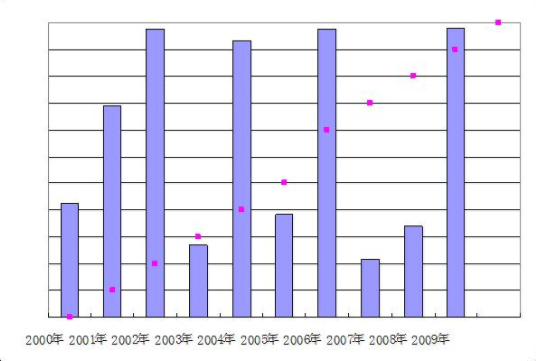

更改圖表類型：鼠標右鍵單擊“模擬Y軸”系列→單擊“更改系列圖表類型”→“XY散點圖”→“僅帶數據標記的散點圖”→單擊“確定”退出“更改圖表類型”對話框。
第九步：

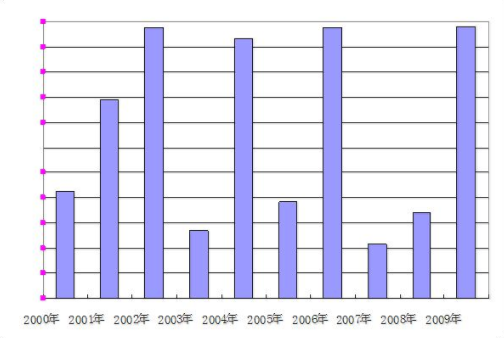

更改數據源：在圖表上單擊鼠標右鍵→單擊“選擇數據”→在“系列”列表框中選擇“模擬Y軸”→單擊“編輯”按鈕→“X軸系列值”選擇D3:D13單元格區域→單擊“確定”按鈕關閉“編輯數據系列”對話框→單擊“確定”按鈕關閉“選擇數據源”對話框。
第十步：

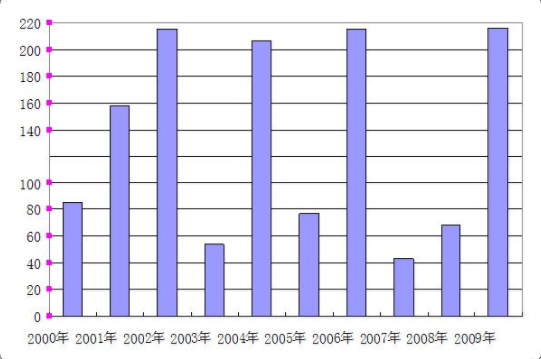

制作模擬Y軸刻度值：?jiǎn)螕?ldquo;模擬Y軸”系列→單擊“布局”選項卡→“標簽”組→“數據標簽”→“其他數據標簽選項”→勾選“標簽包括”下的“Y值” 復選框→“標簽位置”設置為“靠左”→關閉“設置數據標簽格式”對話框。

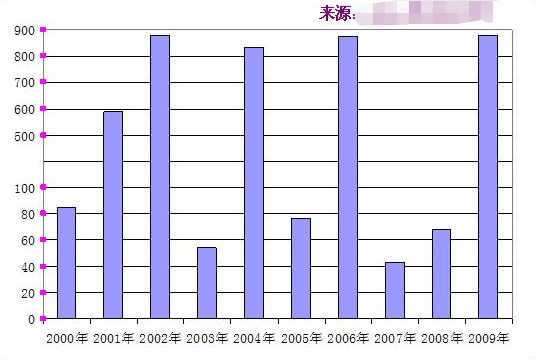

單擊“模擬Y軸”系列的數據標簽→單擊數據點（0.5，140）的標簽→在編輯欄 內輸入“=”號，再單擊F9單元格，回車；用同樣的方法依次將數據點（0.5，160）、（0.5，180）、（0.5，200）、（0.5，220）與 單元格F10、F11、F12、F13一一建立鏈接。
第十一步：

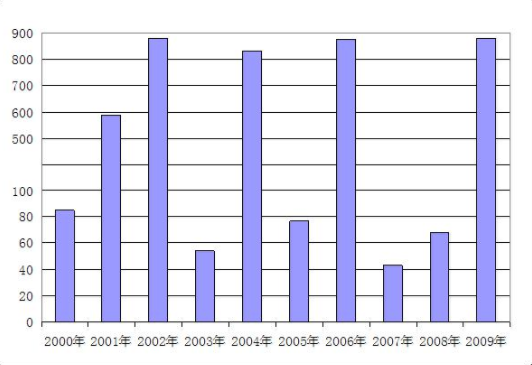

格式化“模擬Y軸”系列：鼠標右鍵單擊“模擬Y軸”系列→單擊“設置數據系列格式”→單擊“數據標記選項”→數據標記類型設置為“無”→關閉“設置數據系列格式”對話框。
第十二步：
繪制分割圖案。畫一個平行四邊形，將其旋轉90度，再翻轉180度，并調整其角度，使得平行四邊形的其中一對對角為45度，沿著平行四邊形的上下兩 條邊各畫一條直線段，設置平行四邊形的填充圖案與圖表繪圖區填充圖案一致，設置平行四邊形邊框線條顏色為“無線條”，最后將兩條直線段與平行四邊形組合， 即得坐標軸分割線的圖案。復制一份圖案，并將其放大，使其寬度與柱形圖的柱子寬度一致，作為柱子分割線的圖案。
第十三步：
制作Y軸分割線：在圖表上單擊鼠標右鍵→單擊“選擇數據”→“添加”按鈕→“系列名稱”輸入“Y軸分割線”，“X軸系列值”選擇K2單元格，“Y軸系列值”選擇L2單元格→單擊“確定”按鈕關閉“編輯數據系列”對話框→單擊“確定”按鈕關閉“選擇數據源”對話框。復制繪制好的分割圖案→單擊圖表→ “布局”選項卡→在“當前所選內容”組的“圖表元素”下拉列表框中單擊“Y軸分割線”系列→《Ctrl+V》粘貼。
第十四步：

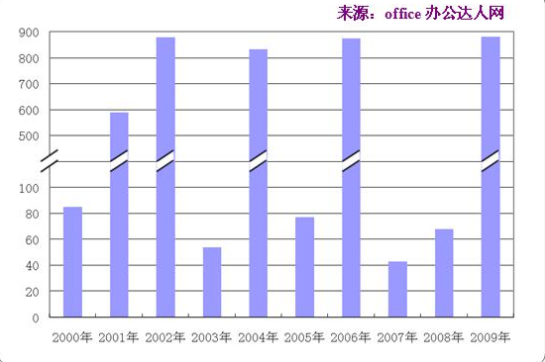

繪制柱子分割線：在圖表上單擊鼠標右鍵→單擊“選擇數據”→“添加”按鈕→“系列名稱”輸入“柱子分割線”，“X軸系列值”選擇K3:K12單元格 區域，“Y軸系列值”選擇L3:L12單元格區域→單擊“確定”按鈕關閉“編輯數據系列”對話框→單擊“確定”按鈕關閉“選擇數據源”對話框。復制準備好的分割圖案→單擊圖表→“布局”選項卡→在“當前所選內容”組的“圖表元素”下拉列表框中單擊“柱子分割線”系列→《Ctrl+V》粘貼。

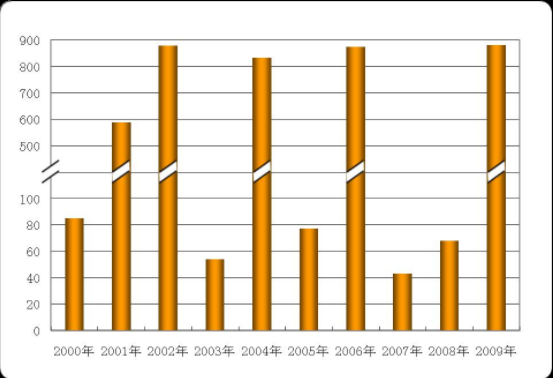

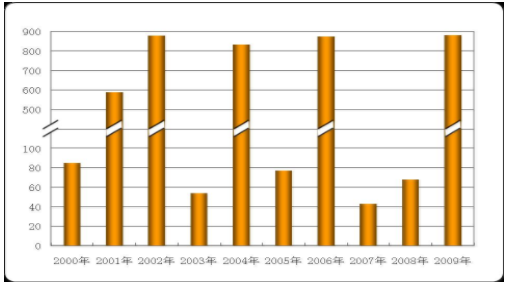

最后可以將圖表做一些美化處理，完成斷層圖的繪制。
