前言
傳音旗下Infinix發布了其Note系列的新一代手機 Note 11 和 Note 11 Pro，兩者均搭載聯發科Helio G96 4G處理器，支持120Hz刷新率以及180Hz的觸摸采樣率。另外兩款手機都配備了5000mAh大容量電池，以及支持33W有線快充，在續航方面的表現還是不錯的。
目前充電頭網已經拿到了該系列手機的標準版——Infinix Note 11，下面就拆解給大家看看。
Infinix Note 11手機開箱

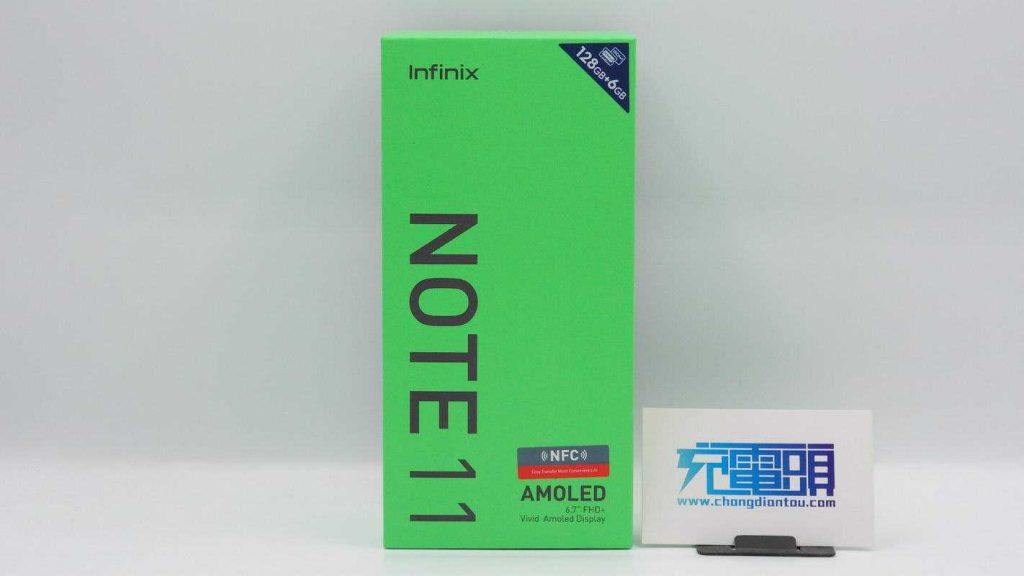

包裝盒是常見的天地蓋設計，頂蓋為綠色配色，印有Infinix品牌、NOTE11以及6GB+128GB、AMOLED、NFC等配置信息。

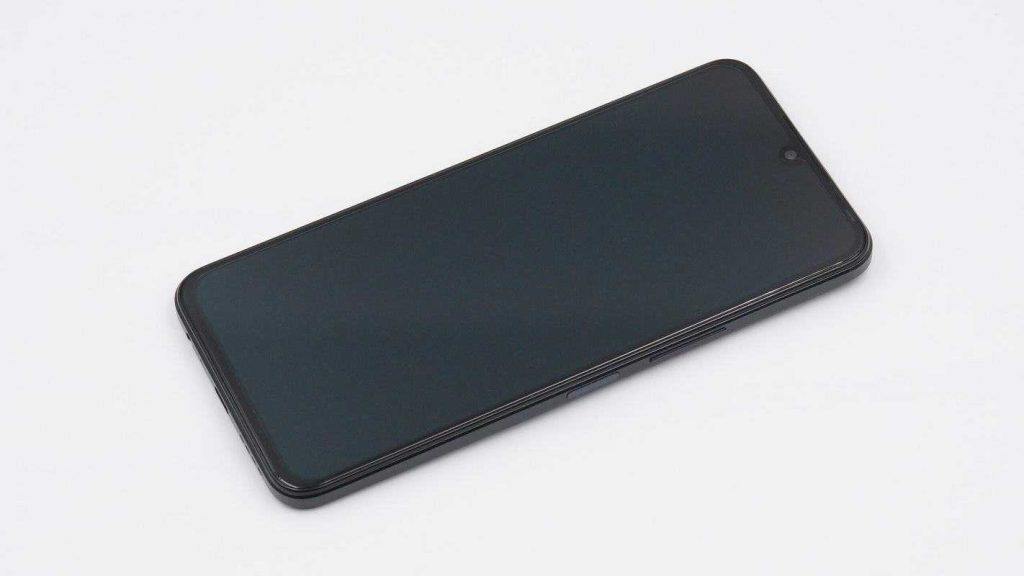

標準版的Infinix Note 11有石墨黑、天空白和冰川綠三種顏色可供選擇，此次拆解的便是石墨黑款式。

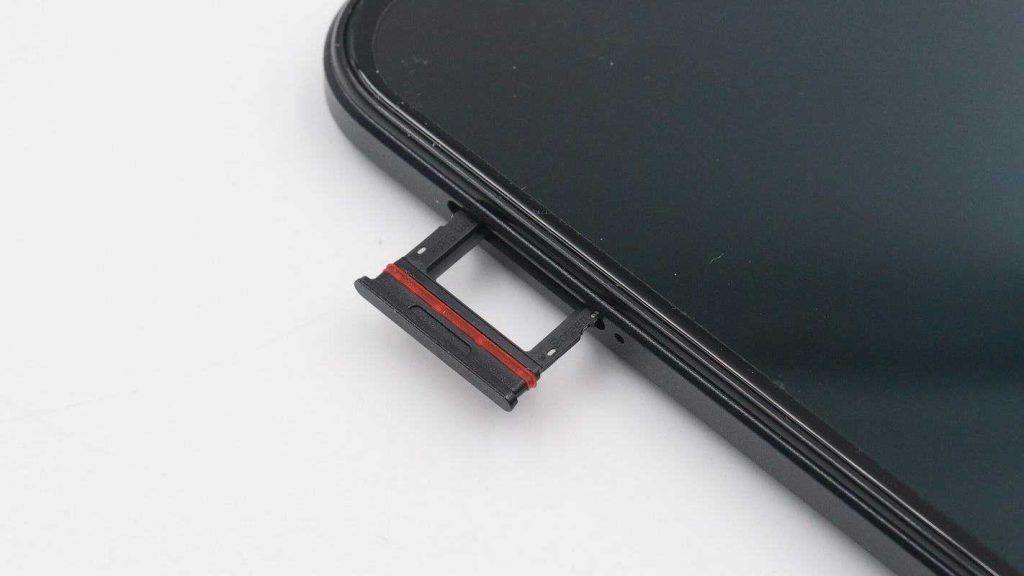

左側設有SIM卡插槽，插槽上紅色膠圈用于密封。

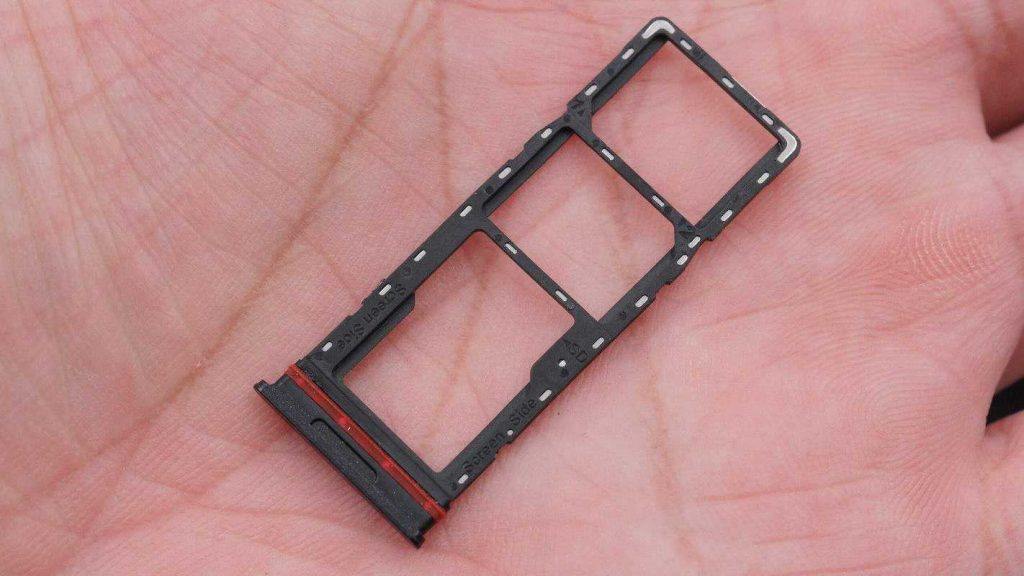

卡托特寫，最多可以裝三張卡。

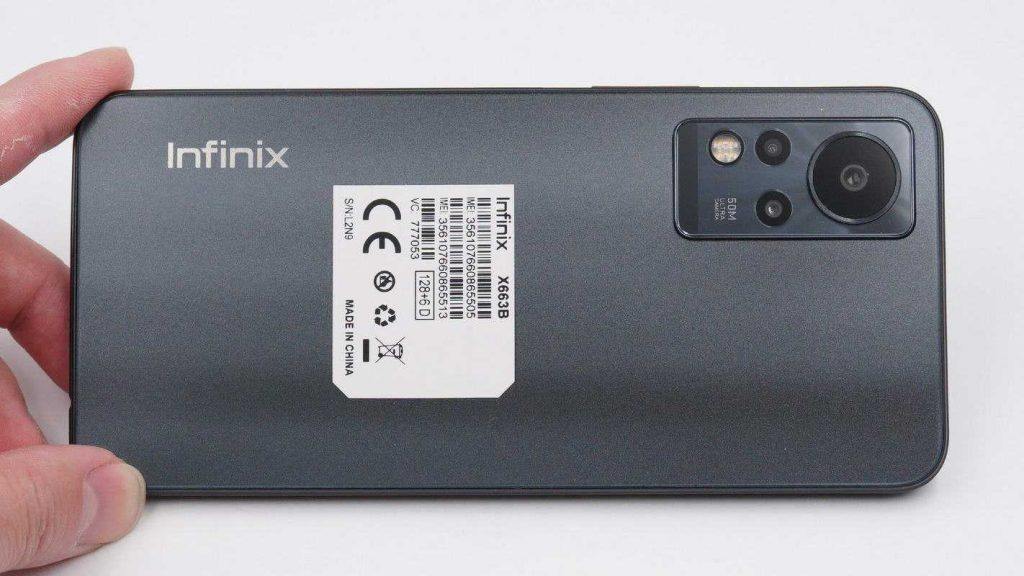

手機背面一覽，兩端分別是Infinix品牌和后置攝像頭，中間貼有信息貼紙。

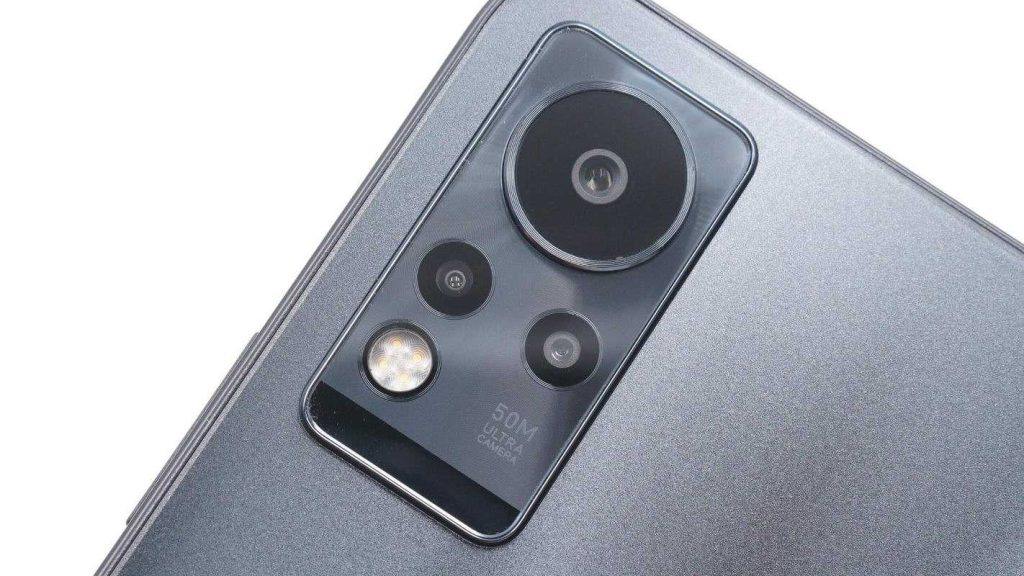

矩陣三攝特寫。

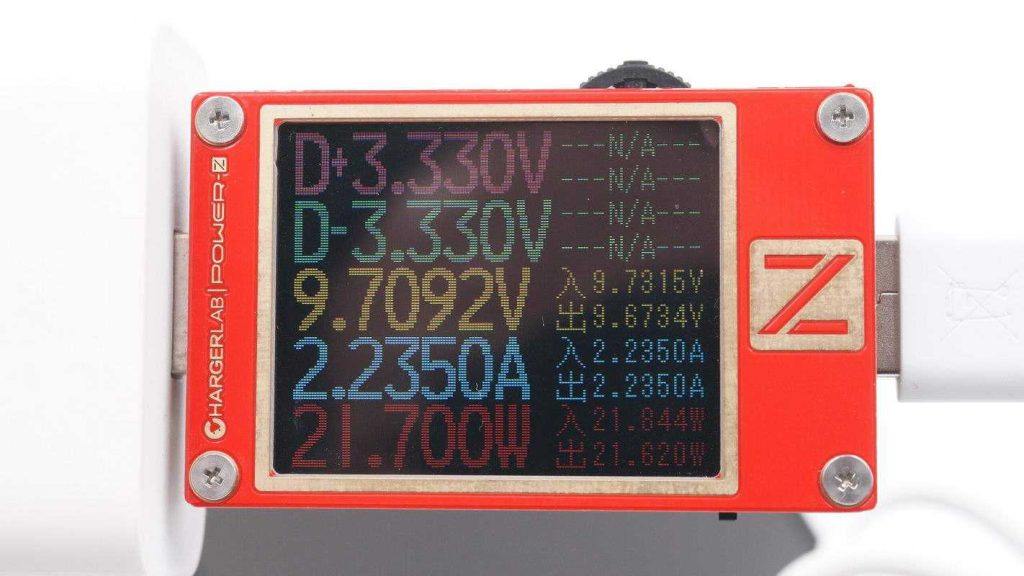

使用附帶的充電套裝給手機充電，測得充電功率為9.7V 2.24A 21.7W。

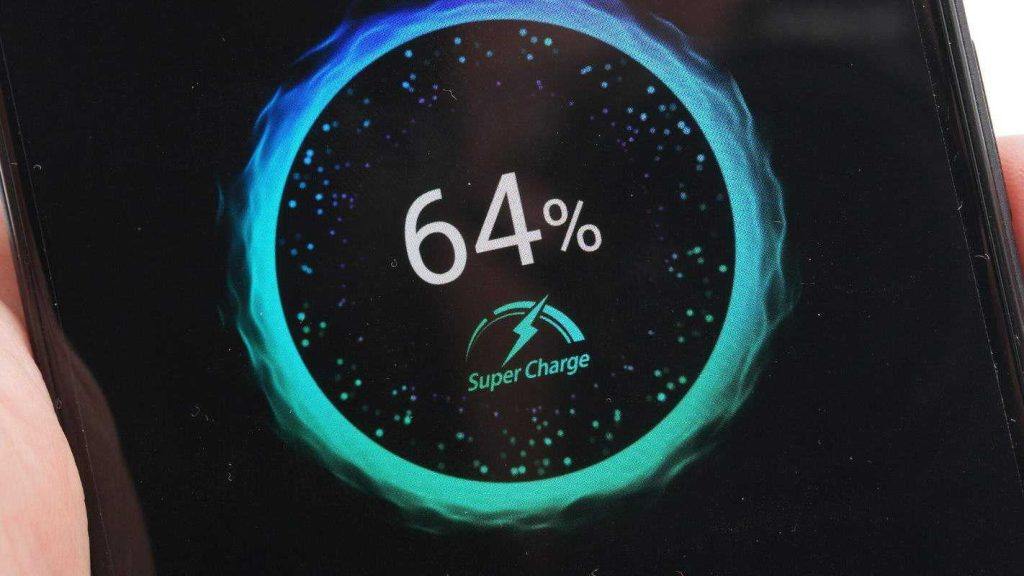

手機快充動畫特寫。

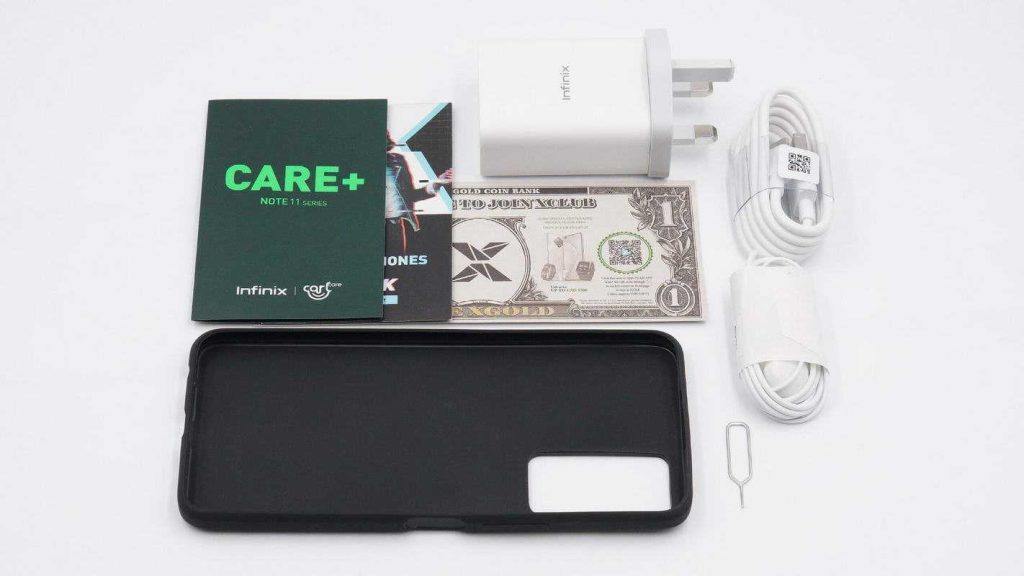

除手機外，包裝內還有手機殼、充電器套裝、卡針、耳機以及說明書等。

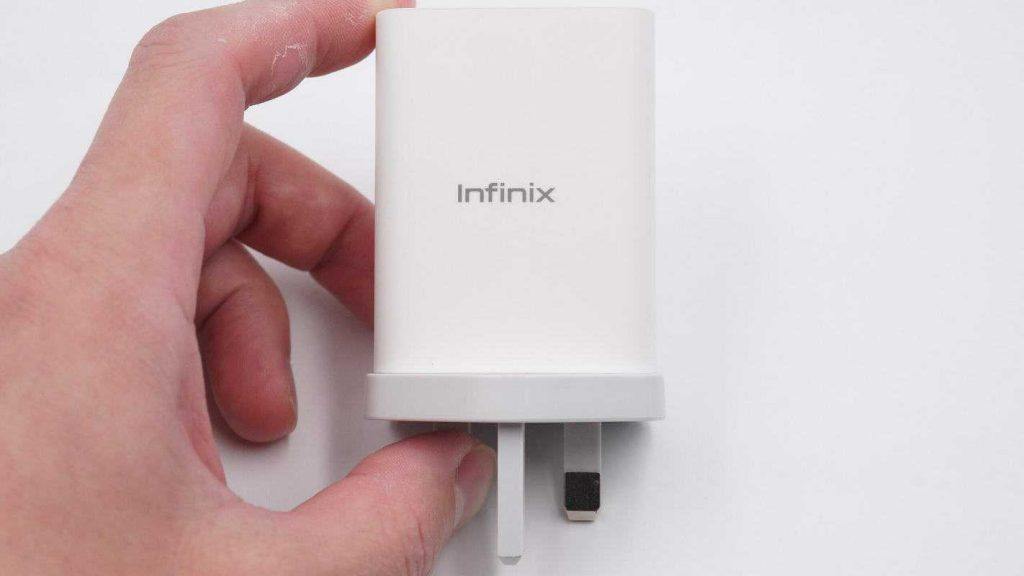

充電器是經典直板造型設計，采用PC材質白色外殼，正面有Infinix品牌，整體風格簡約。

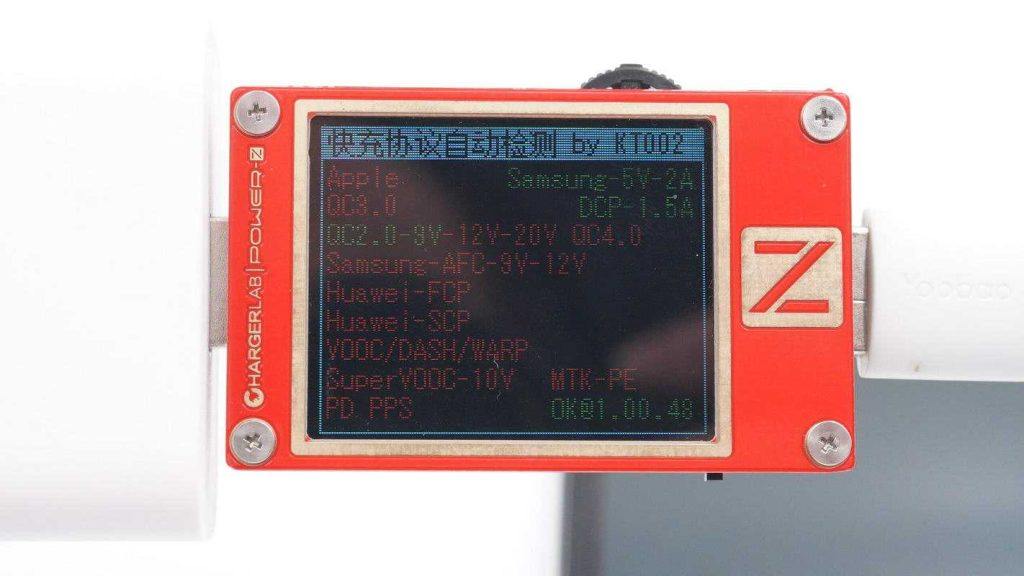

使用ChargerLAB POWER-Z KT002測得充電器僅支持QC2.0快充協議。
Infinix Note 11手機拆解
看完了手機的簡單展示和測試，下面就對手機進行拆解，看看內部設計和做工如何。

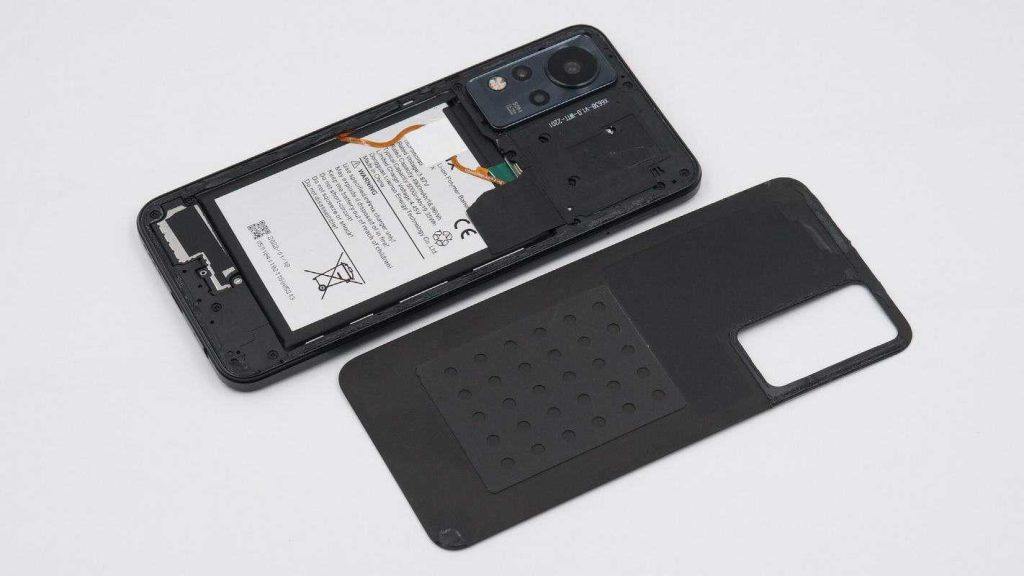

從邊緣拆下后蓋，后蓋與蓋板邊框通過雙面膠固定，后蓋對應電池位置有緩沖泡棉。

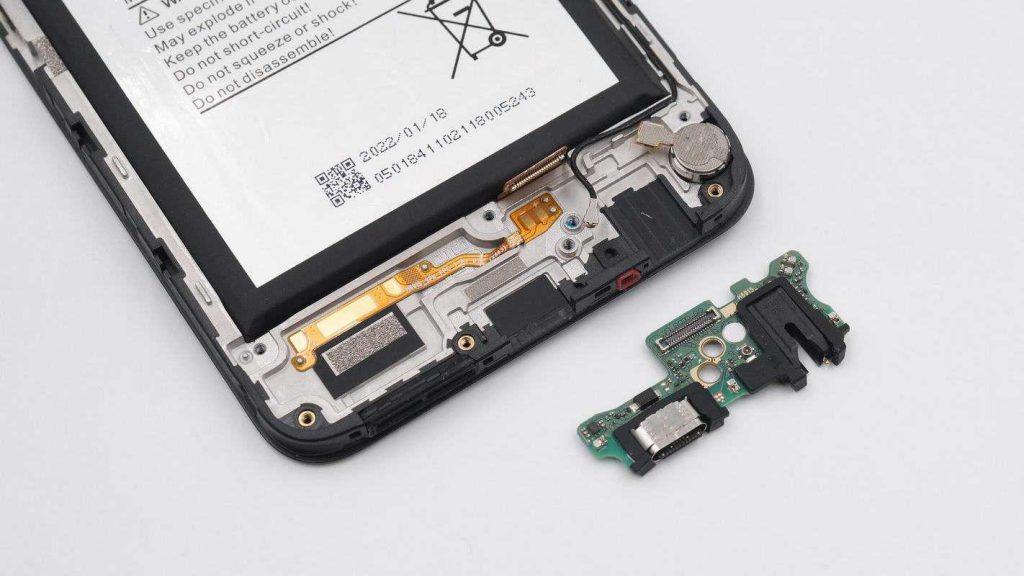

拆下蓋板以及小PCB板，發現同軸信號線連接到尾插小板上，揚聲器通過排線與尾插小板連接，小板上焊接USB-C母座和3.5mm耳機孔。接口均外套橡膠套保護及緩沖。
取下電池，可以看到手機采用了一體式的鋁合金中框，強度高，并且具有一定的散熱效果。

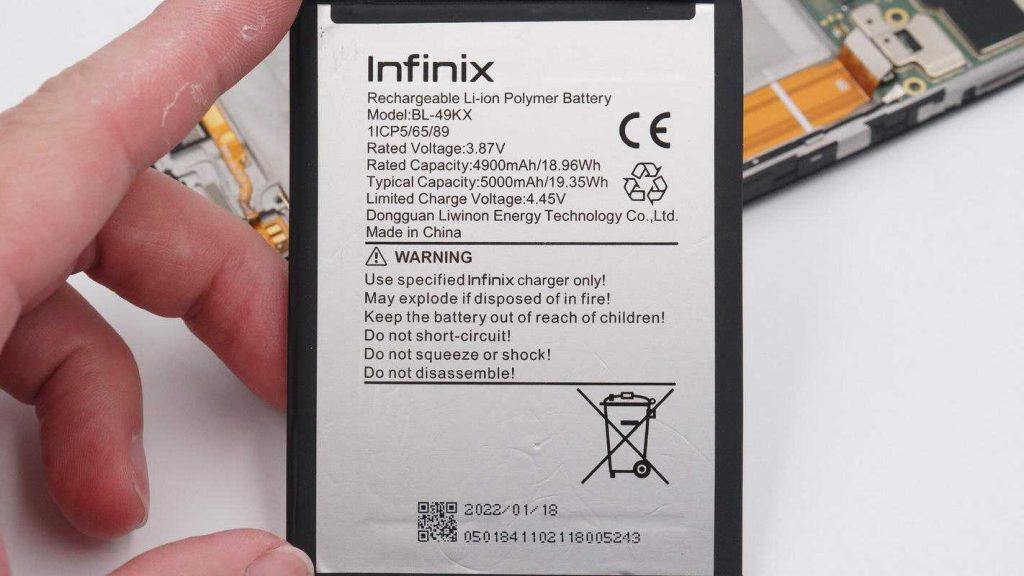

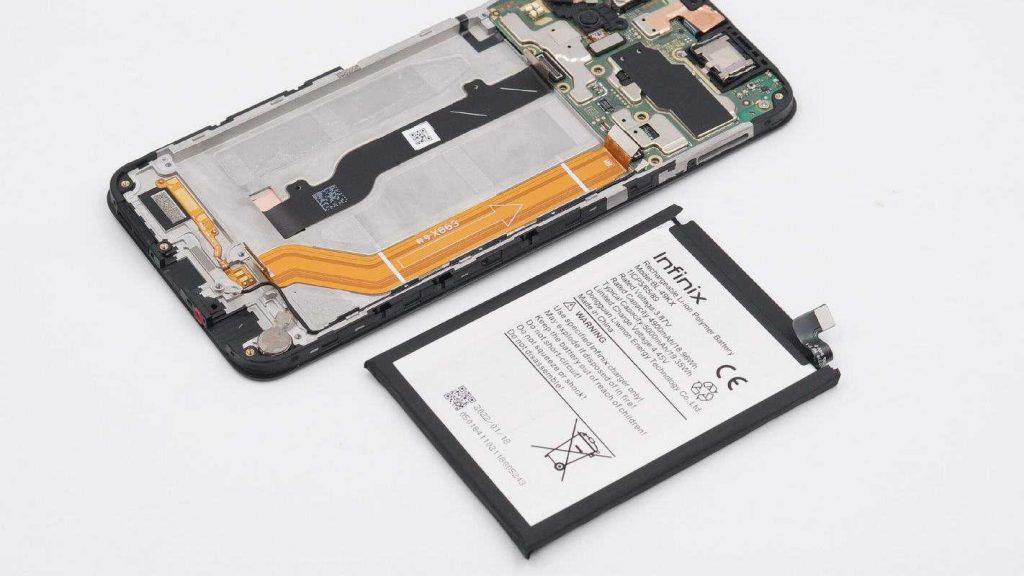

手機內部電池特寫，電池型號為BL-49KX，鋰聚合物電池，額定電壓為3.87V，額定容量4900mAh，標稱容量為5000mAh，充電限制電壓4.45V。

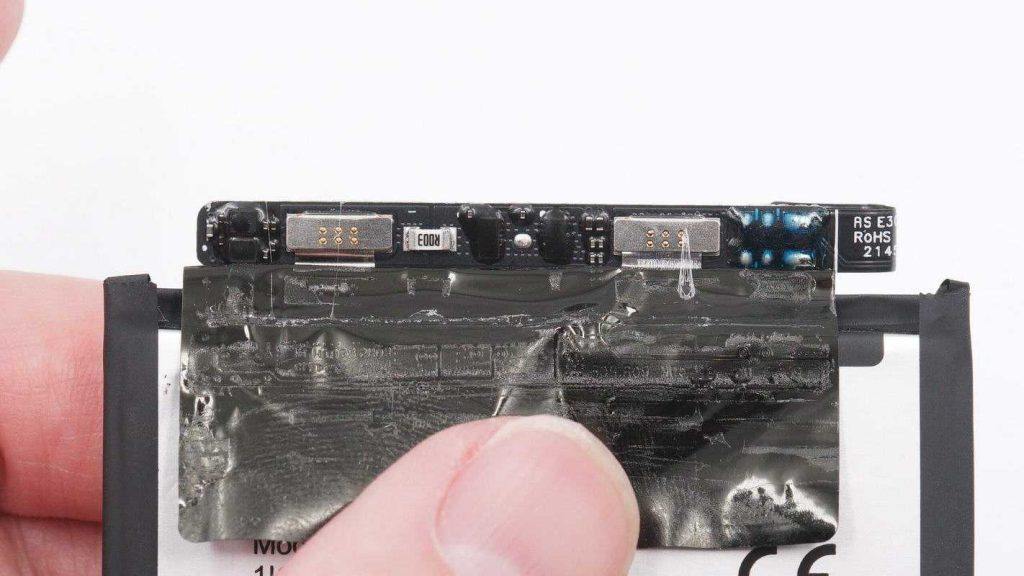

撕開電池保護板的保護貼紙，電池極耳點焊焊接在保護板上，保護板右側是電池排線焊點。

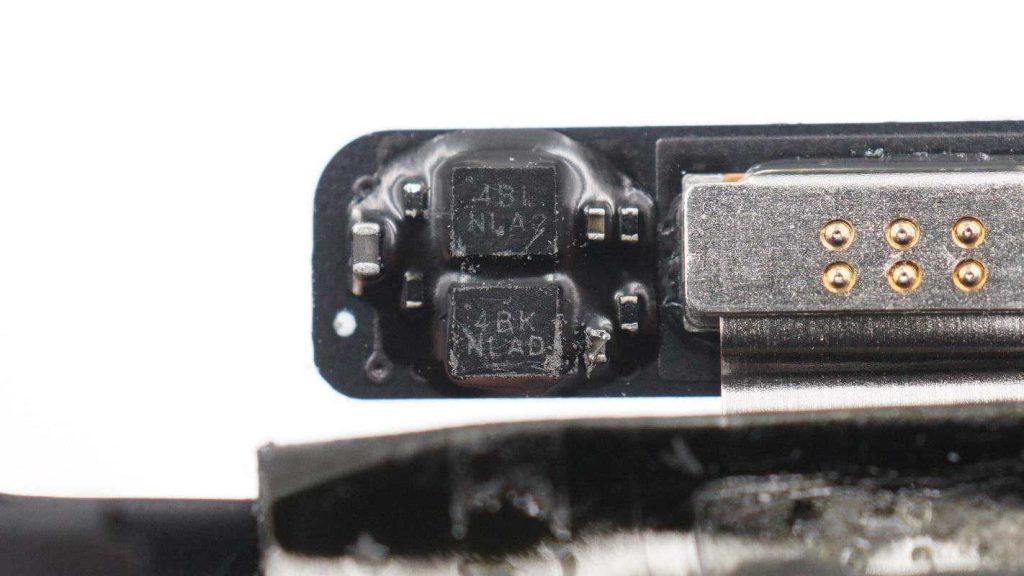

保護板上使用兩顆創芯微的電池保護芯片，其中一顆絲印4BL，實際型號為CM1004-BLD，是一顆外接檢流電阻的單節電池保護芯片。

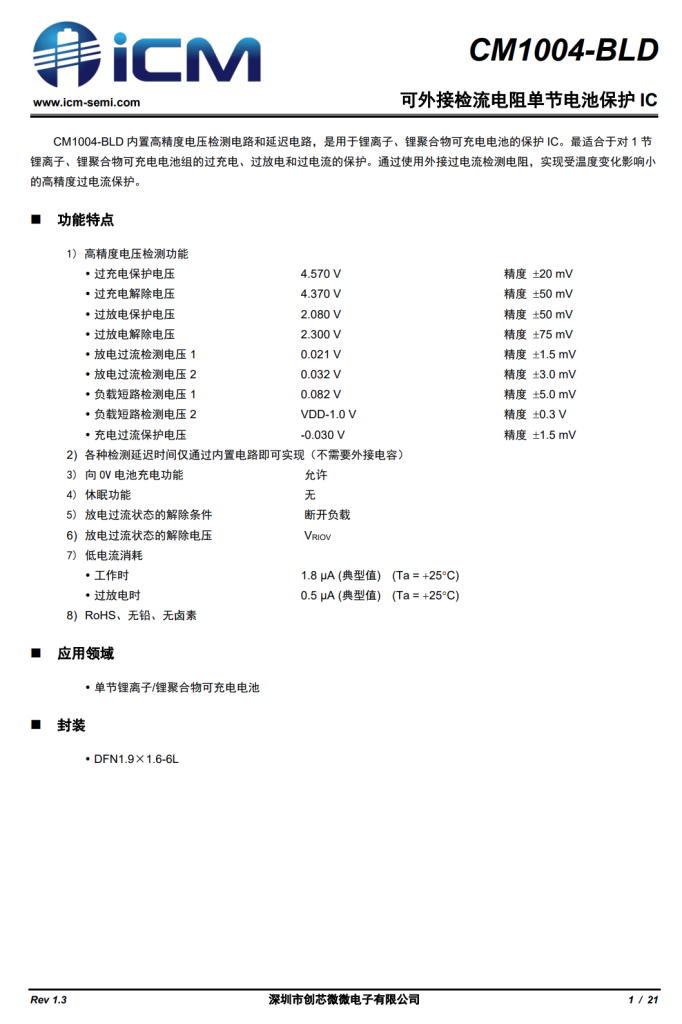

創芯微CM1004BLD具有高精度電壓檢測功能，過充電保護電壓為4.57V，精度為20mV。過放電保護電壓為2.08V，精度為50mV。內置高精度取樣電阻檢流電路，可消除傳統保護芯片使用電池保護MOS內阻檢測的誤差。
下方一顆保護芯片絲印4BK，實際型號為CM1004-BKD。

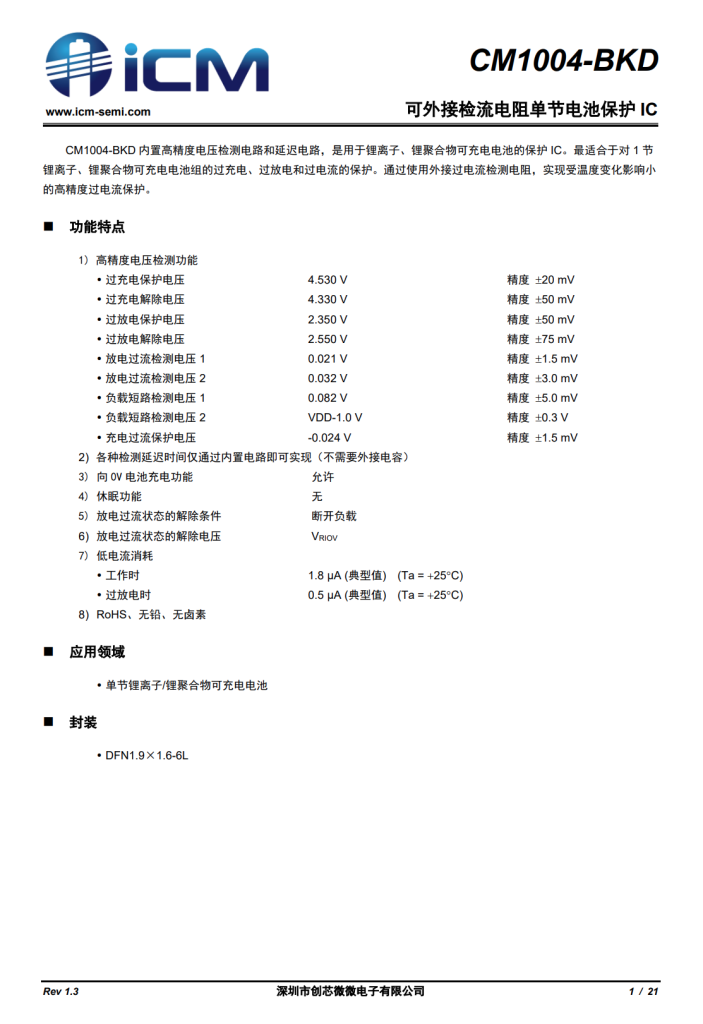

創芯微CM1004BKD同樣具有高精度電壓檢測功能，過充電保護電壓為4.53V，精度為20mV。過放電保護電壓為2.35V，精度為50mV。內置高精度取樣電阻檢流電路，可消除傳統保護芯片使用電池保護MOS內阻檢測的誤差。
兩顆保護芯片均采用DFN1.9*1.6-6L封裝，外圍器件數量少，有效節省空間占用。保護芯片具備獨立的放電過流和負載短路保護，同時支持充電過流保護，通過高精度電壓檢測電路，檢測取樣電阻上的壓降，計算出電池的實際電流。可根據電池的放電電流，計算適合的取樣電阻，為電池提供高精度的過流保護功能。
保護芯片采用獨立的電阻檢測電流，能夠避免傳統保護電路中檢測MOS管壓降帶來的誤差，在不同溫度下提供一致的過流檢測及保護功能，避免高溫下MOS管內阻變大造成誤保護。

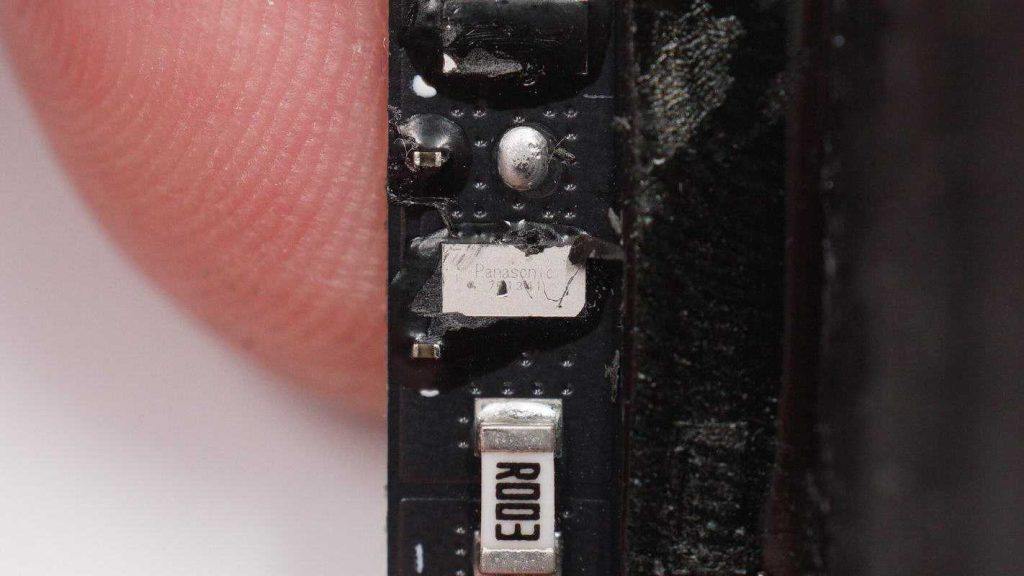

電池保護管來自松下，下面是R003電流取樣電阻，3mΩ，用于檢測電池充放電電流。

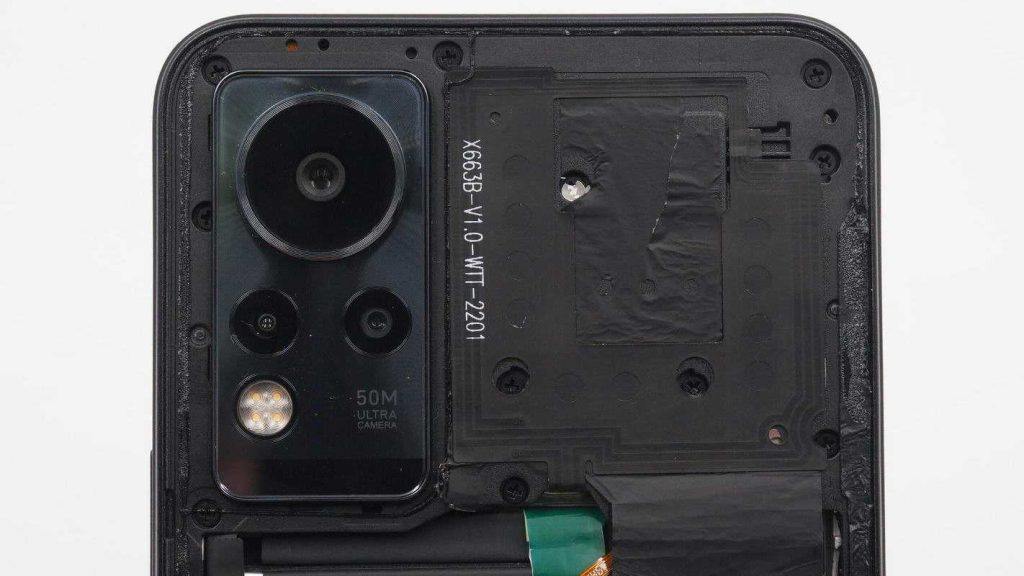

手機攝像頭模組右側是NFC線圈。

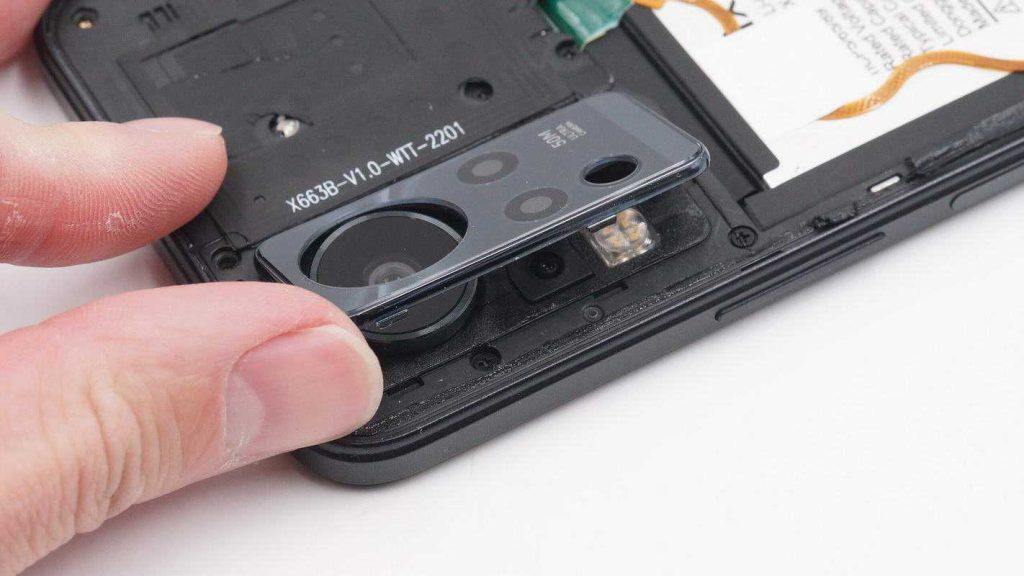

手機鏡頭玻璃也是通過雙面膠固定在蓋板上。鏡頭玻璃主攝開孔，下方兩個攝像頭由玻璃保護。50M像素表示手機主攝為5000萬像素。

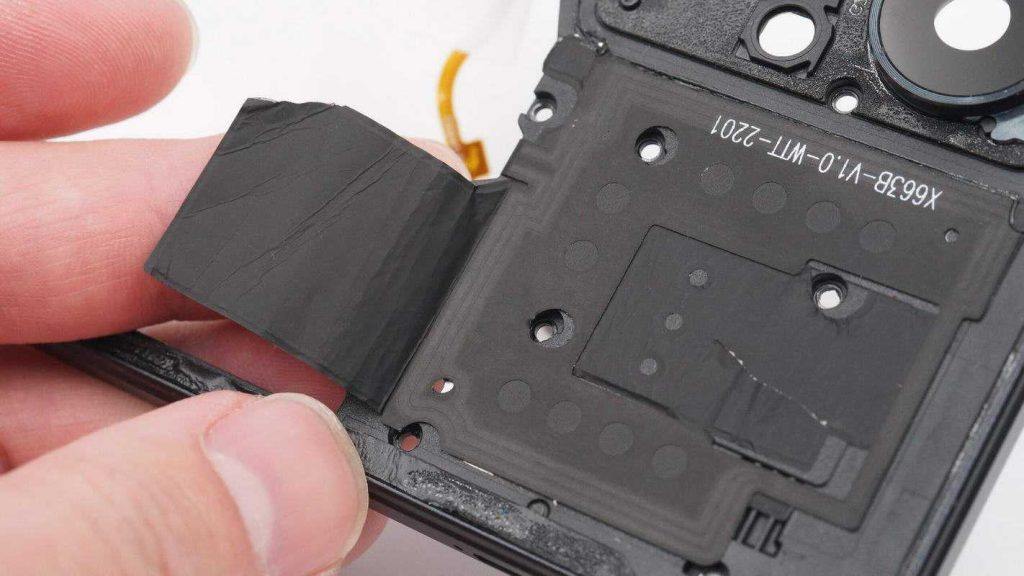

NFC天線粘貼在石墨導熱貼紙上，石墨導熱貼紙幫助手機主板上的芯片散熱。
主板背面芯片焊接屏蔽罩。

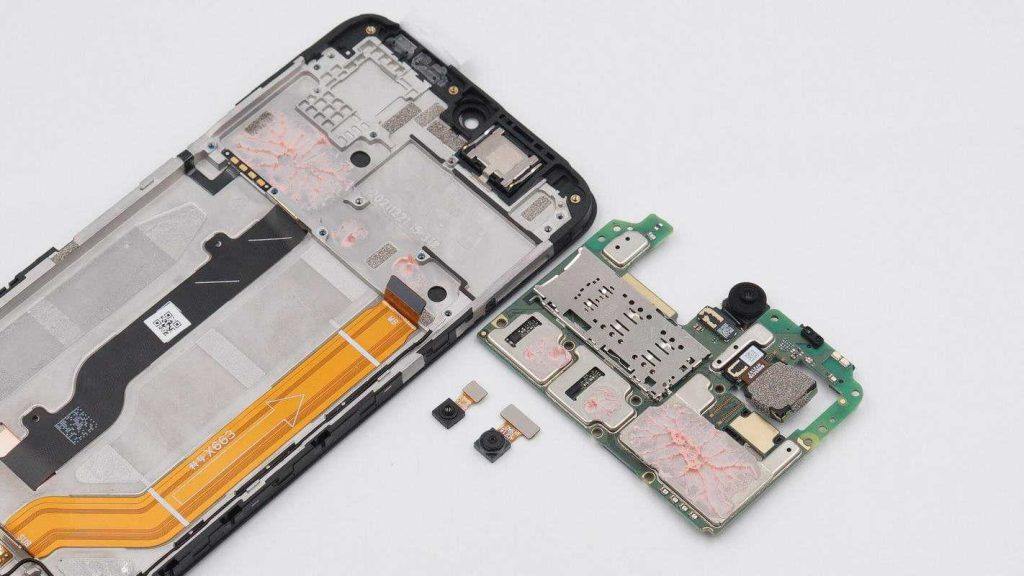

下面拆下攝像頭，取下主板。
主板屏蔽罩與中框之間涂有粉色導熱凝膠。

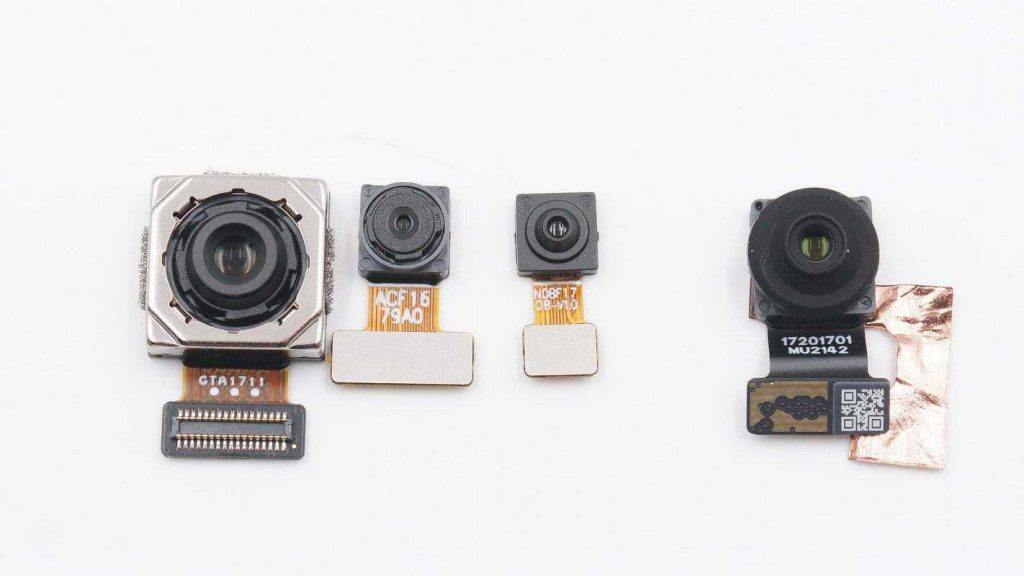

四顆攝像頭特寫，最左側是5000萬像素主攝像頭，支持光學防抖，右側是1600萬像素前置攝像頭。

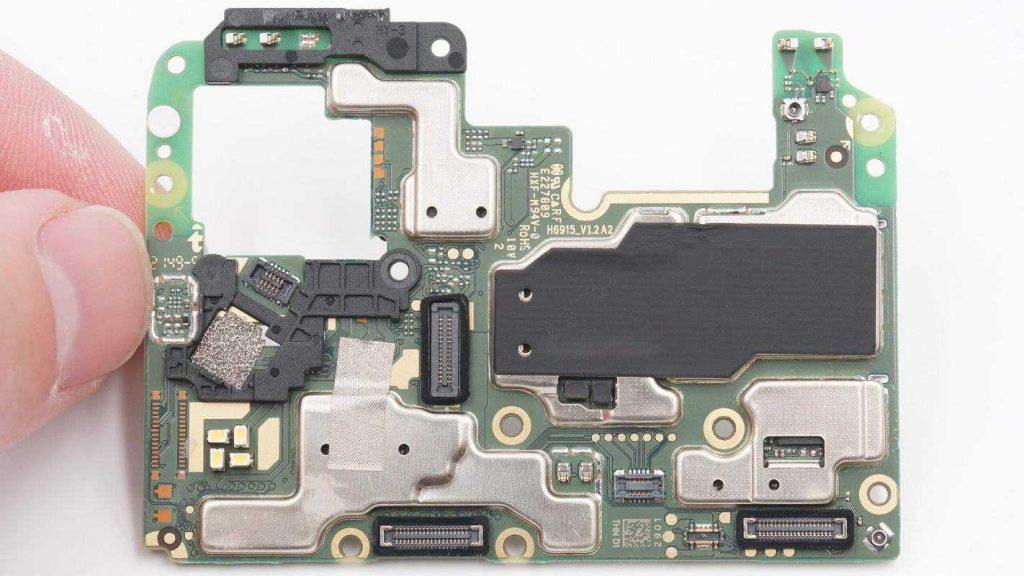

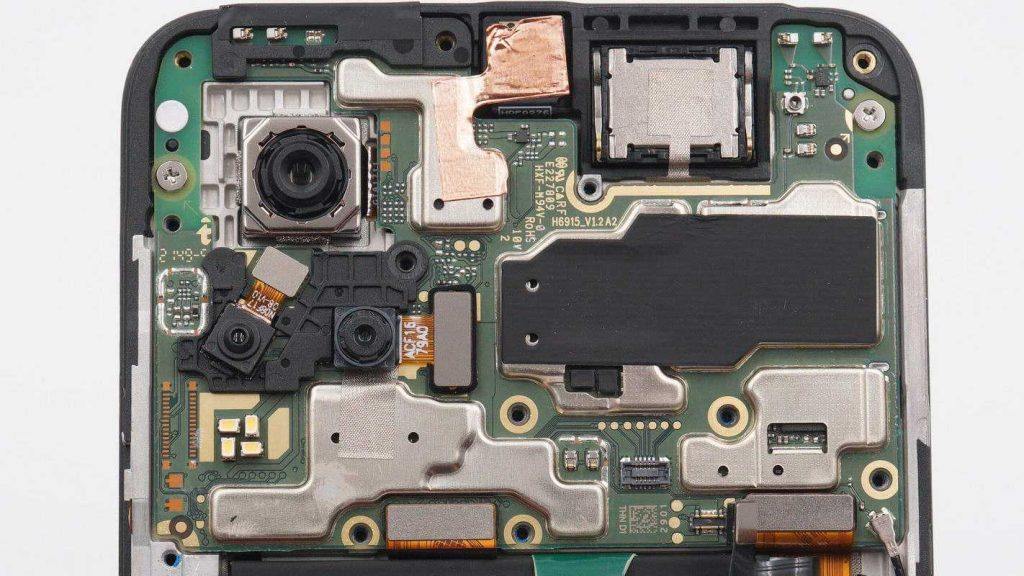

主板背面一覽，對應主攝像頭的位置鏤空，右側缺口容納揚聲器。

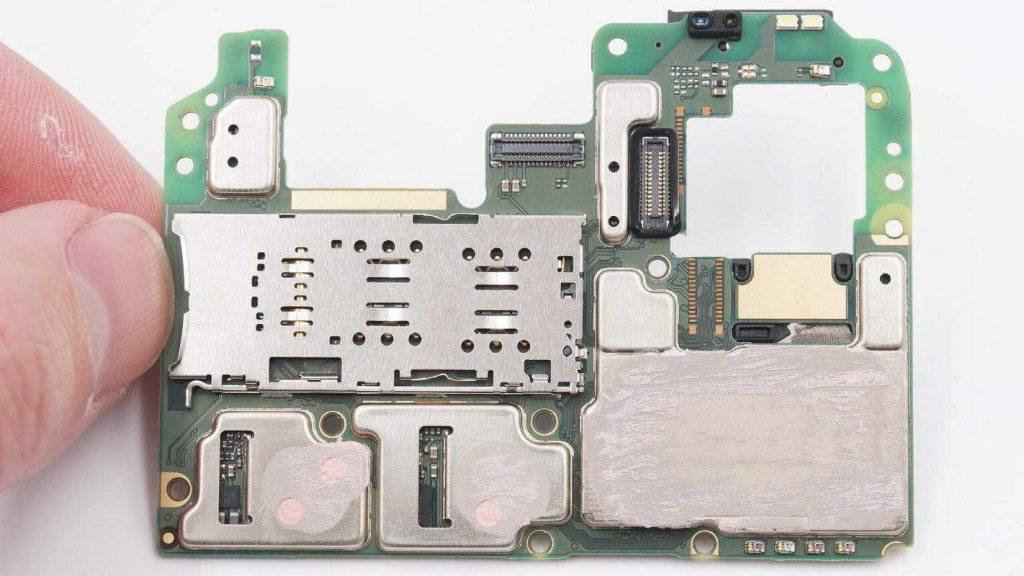

主板正面一覽，雙SIM卡加TF卡的卡槽占據了相當大一部分面積。

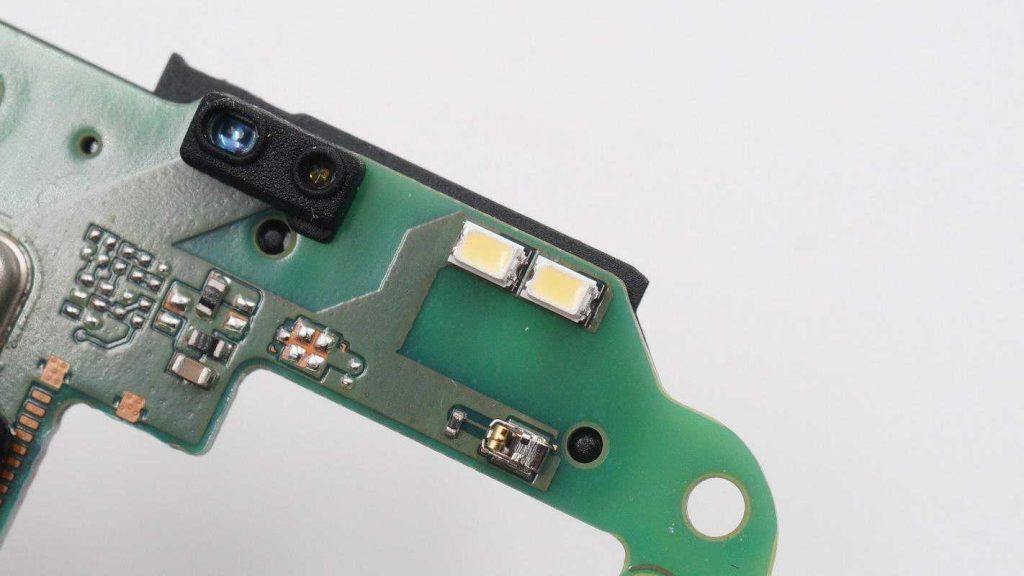

距離傳感器和前置攝像頭補光燈特寫。

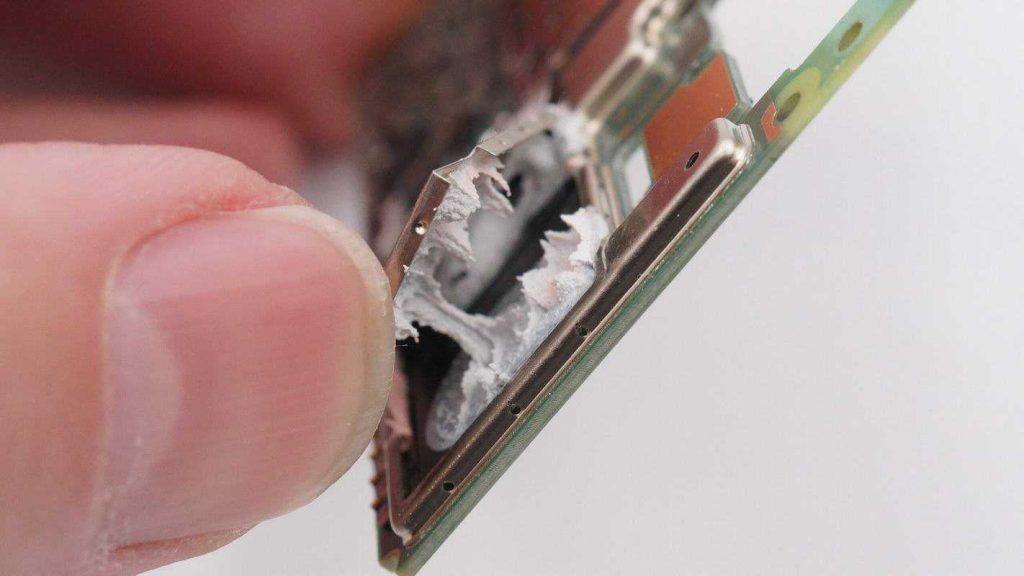

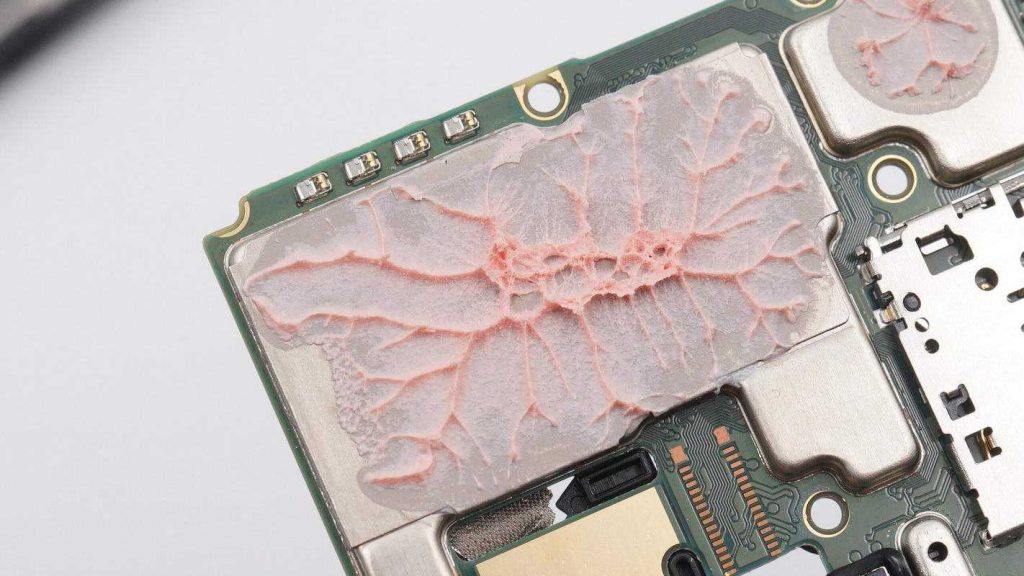

主板正面的屏蔽罩與芯片之間涂有導熱凝膠。

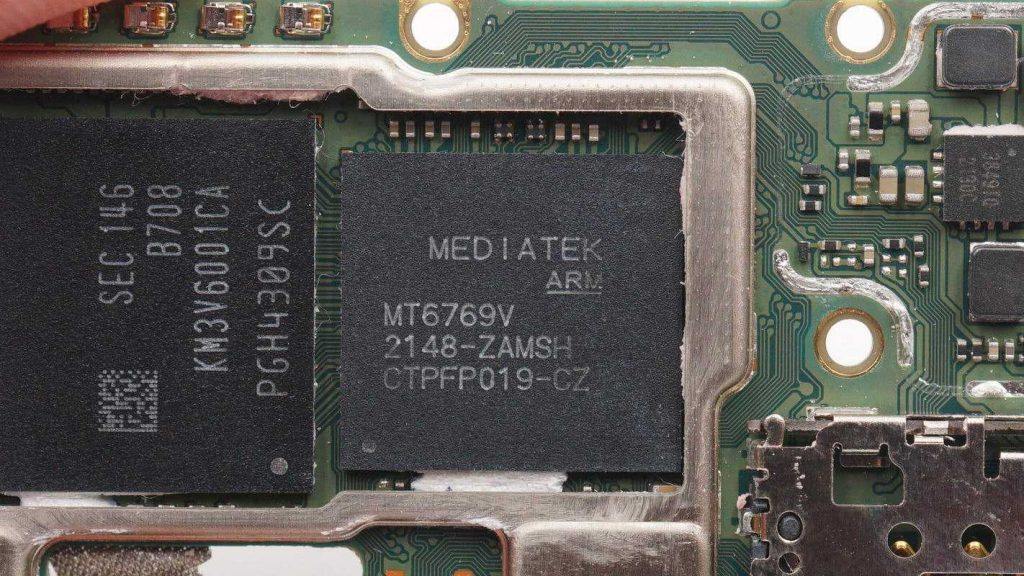

擦干凈導熱凝膠，下面是聯發科 MT6769V 處理器，Helio G88。

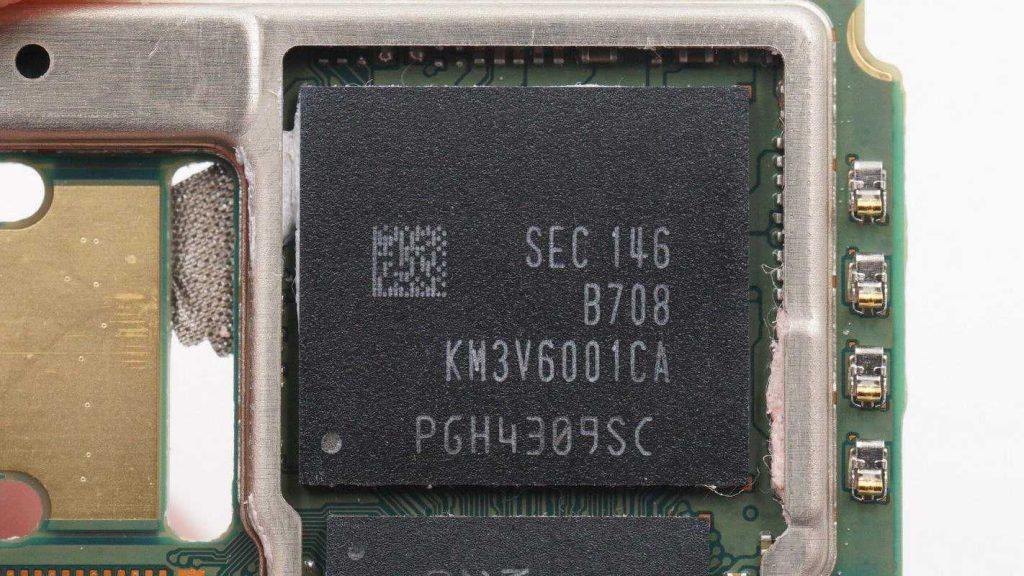

手機的eMCP存儲器來自三星，型號KM3V6001CA，內置128GB EMMC存儲和6GB LPDDR4X運行內存，采用FBGA254封裝。

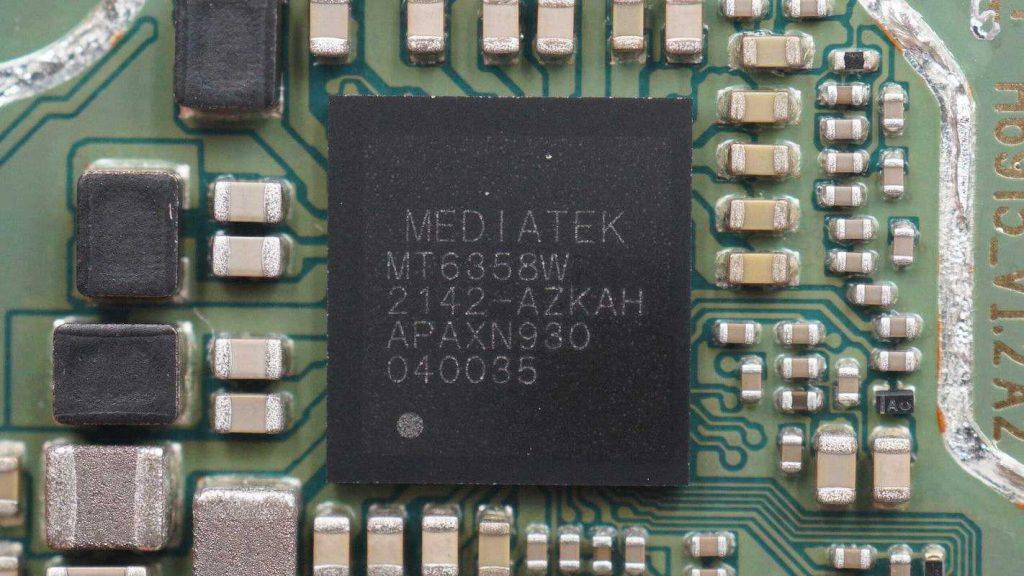

PMIC型號為MT6358W，負責電源管理。

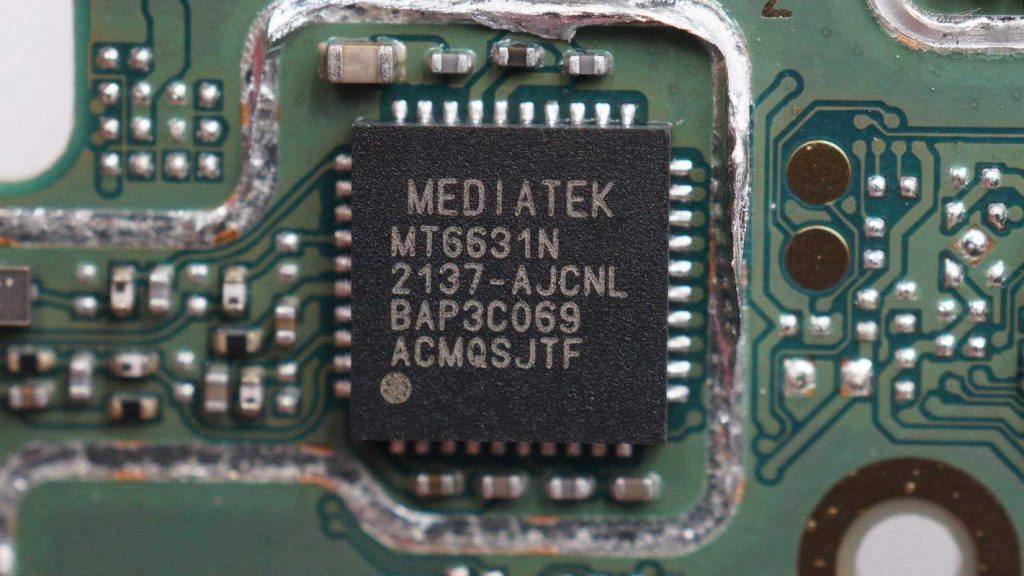

MT6631N負責手機的WiFi，藍牙，F(xiàn)M和GPS定位功能。

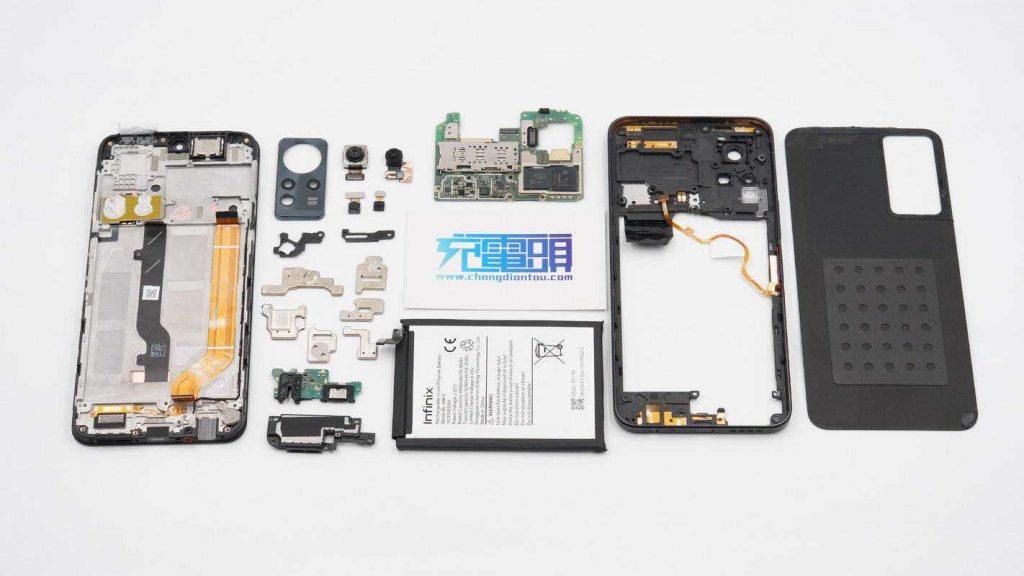

全部拆解完畢，來張全家福。
充電頭網拆解總結
傳音作為國外的出貨巨頭，手機針對國外應用環境深度優化，獲得用戶的廣泛喜愛。Infinix Note 11在配置上也是可圈可點，采用業界主流的6.7寸AMOLED水滴屏，內置5000萬像素攝像頭以及5000mAh電池支持33W快充，符合手機的定位以及售價，用戶也有不錯的使用體驗。
充電頭網通過拆解了解到，手機內部使用MTK聯發科套片方案，內置三星eMCP芯片，內置128GB EMMC存儲和6GB LPDDR4X內存。
值得一提的是，在電池保護板部分，充電頭網首次見到此類國產的電池保護芯片應用于高端手機。Infinix Note 11使用了兩顆創芯微電池保護芯片，分別為CM1004-BLD和CM1004-BKD。CM1004系列鋰電保護芯片，是創芯微針對高端手機市場推出的可外接檢流電阻，內置高精度電壓檢測電路和延遲電路的高端產品系列。
相較于業內主流同類鋰電保護產品過充精度提高40%，符合高端手機市場對鋰電保護芯片的更高要求，為快速充電狀態下的電池提供過流、過充和過放的保護。創芯微再一次打破日系壟斷市場，為芯片國產化助力。
