操作步驟
配置各路由器接口的IP地址
以配置Router_1的GE0/0/0接口為例，其他接口配置與之類似，不再重復介紹。

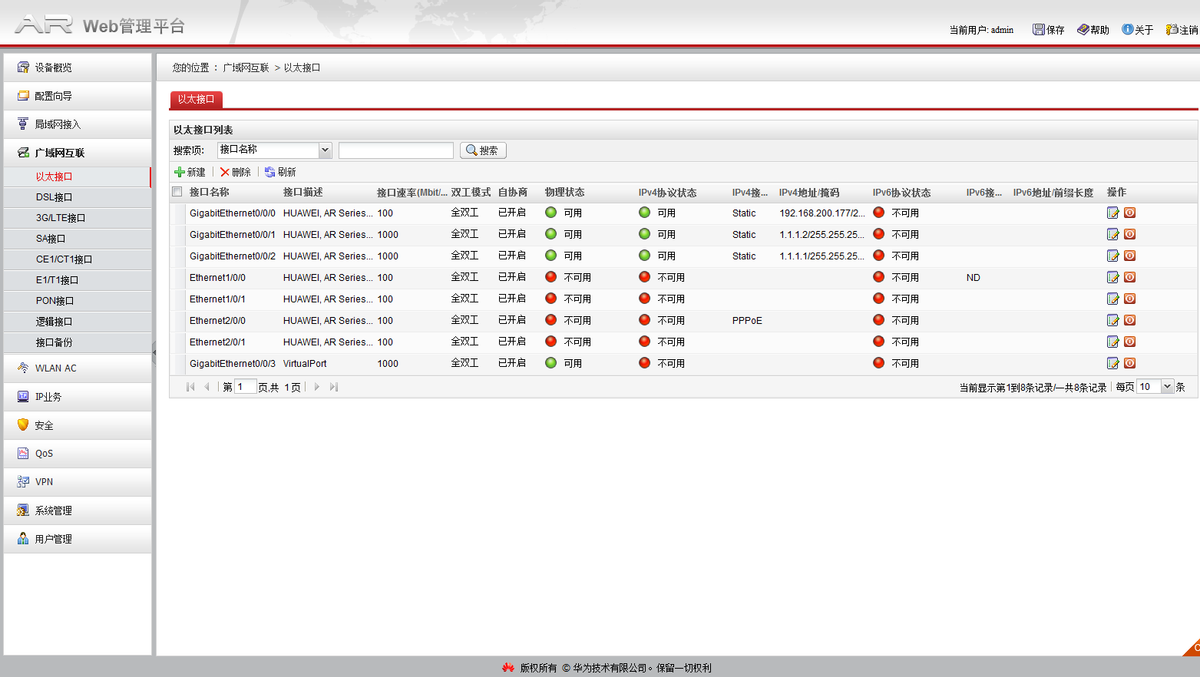

a、如圖2所示，依次選擇“廣域網互聯 > 以太接口”，進入“以太接口”界面。
圖2 以太接口界面

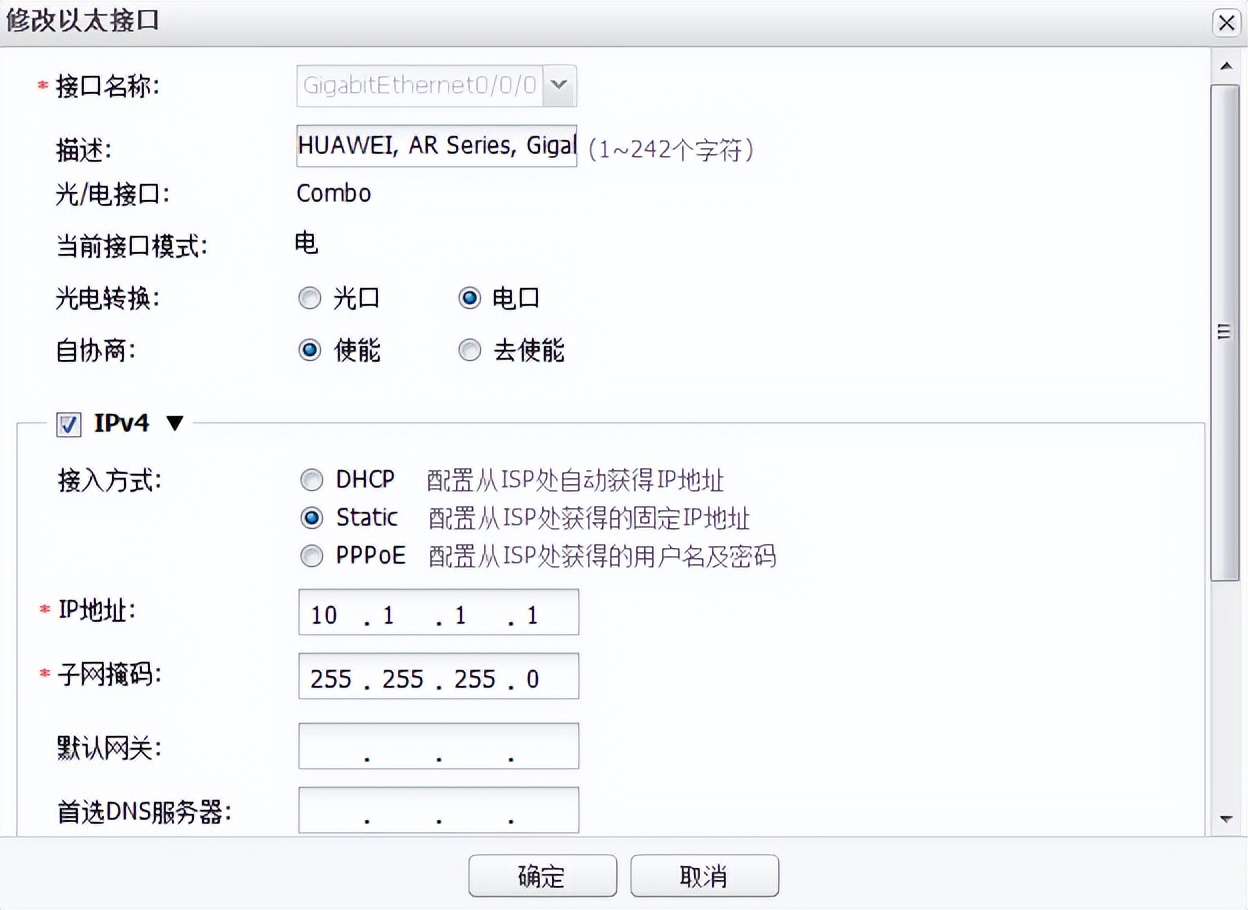

b、在“以太接口列表”中，單擊“GigabitEthe.NET0/0/0”所在行的
，配置GE0/0/0的IP地址，如圖3所示。
圖3 配置GE0/0/0的IP地址
c、單擊“確定”，完成Router_1上接口GE0/0/0的IP地址配置。
同樣的方式，配置Router_1上接口GE0/0/1，Router_2和Router_3上各接口的IP地址。
Router_1上接口GE0/0/1的IP地址信息如下。
- “IP地址”為“10.1.4.1”；“子網掩碼”為“255.255.255.252”。
Router_2上各接口的IP地址信息如下。
- “接口名稱”選擇“GigabitEthernet0/0/0”；“IP地址”為“10.1.2.1”；“子網掩碼”為“255.255.255.0”。
- “接口名稱”選擇“GigabitEthernet0/0/1”；“IP地址”為“10.1.4.2”；“子網掩碼”為“255.255.255.252”。
- “接口名稱”選擇“GigabitEthernet0/0/2”；“IP地址”為“10.1.4.5”；“子網掩碼”為“255.255.255.252”。
Router_3上各接口的IP地址信息如下。
- “接口名稱”選擇“GigabitEthernet0/0/0”；“IP地址”為“10.1.3.1”；“子網掩碼”為“255.255.255.0”。
- “接口名稱”選擇“GigabitEthernet0/0/1”；“IP地址”為“10.1.4.6”；“子網掩碼”為“255.255.255.252”。
配置Router_1的缺省路由

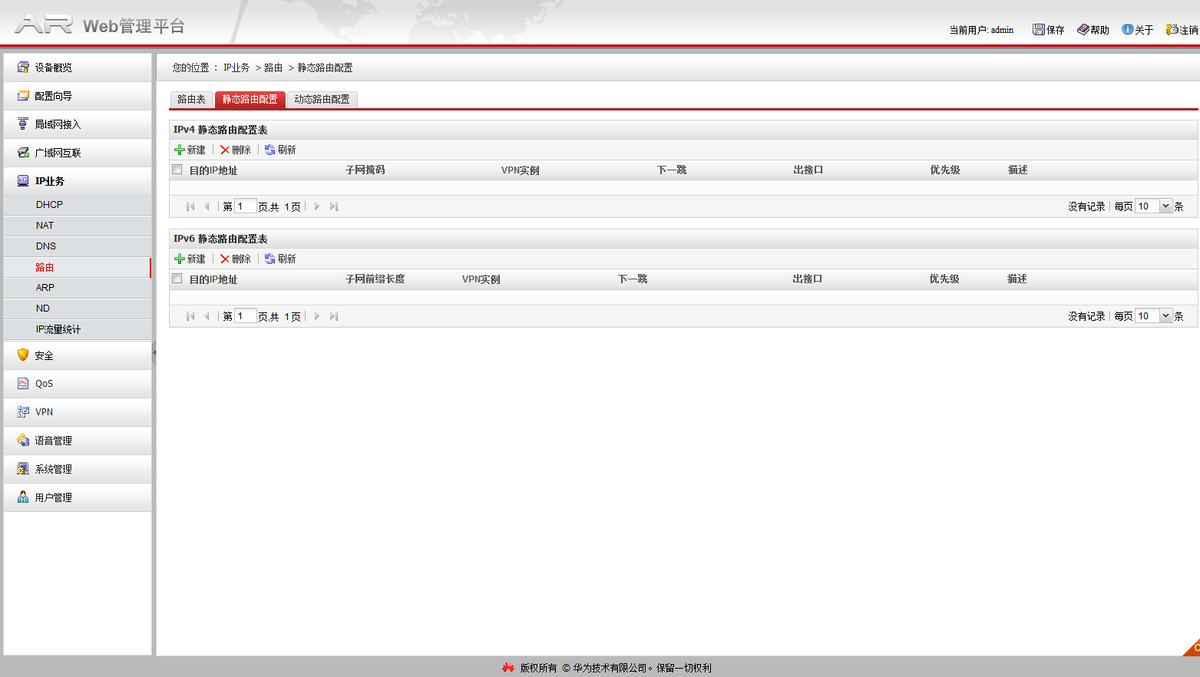

a、如圖4所示，依次單擊“IP業務 > 路由 > 靜態路由配置”。
圖4 靜態路由配置界面

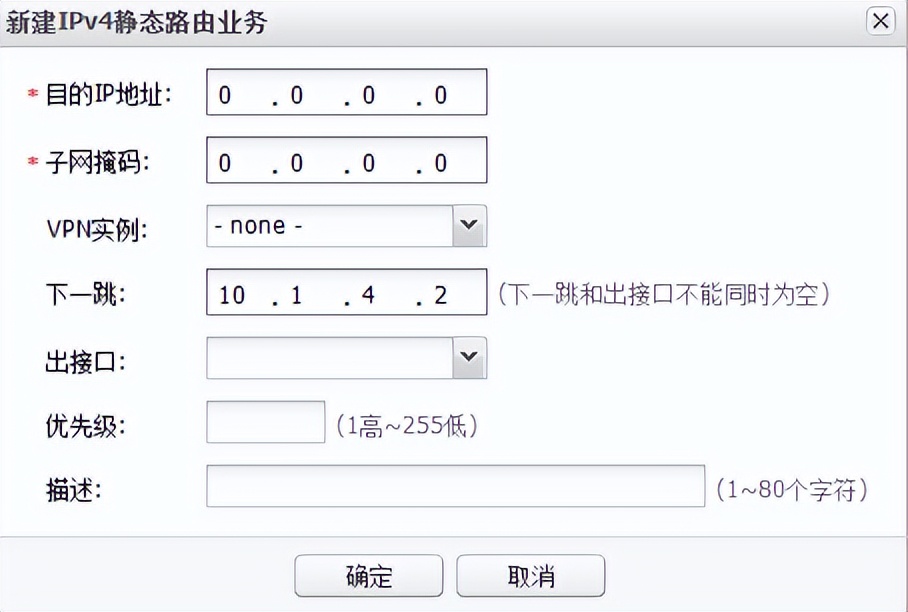

b、在“IPv4靜態路由配置表”中，單擊“新建”，配置Router_1的缺省路由，如圖5所示。
圖5 配置Router_1的缺省路由
c 、單擊“確定”，完成Router_1的缺省路由配置。
同樣的方式，配置Router_2和Router_3到不同網段的路由。
Router_2到不同網段的路由配置信息如下。
- “目的IP地址”為“10.1.1.0”；“子網掩碼”為“255.255.255.0”；“下一跳”為“10.1.4.1”。
- “目的IP地址”為“10.1.3.0”；“子網掩碼”為“255.255.255.0”；“下一跳”為“10.1.4.6”。
Router_3的缺省路由信息如下。
- “目的IP地址”為“0.0.0.0”；“子網掩碼”為“0.0.0.0”；“下一跳”為“10.1.4.5”。
驗證配置結果

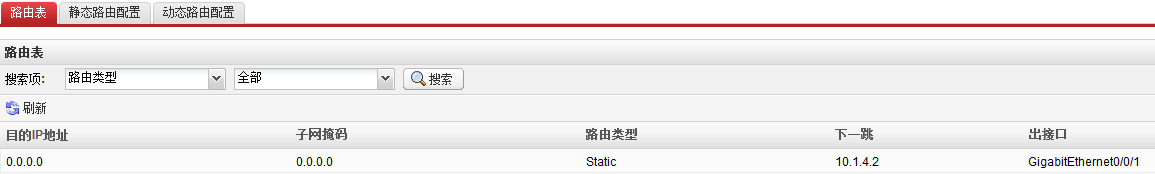

# 配置完成后，依次單擊“IP業務 > 路由 > 路由表”，可以查看路由器的IP路由表信息。以Router_1為例，查看到如圖6所示的配置結果。
圖6 配置結果
PC_1能夠與PC_2和PC_3之間互通。
配置注意事項
- 保證兩個路由器互連接口地址配置在同一網段，并且可以正常互通。
- 在各主機上配置IP地址和IPv4缺省網關。
- 如果目的IP地址和掩碼都為0.0.0.0，配置的路由為缺省路由。
- 如果出接口類型為非點到點類型，則必須指定下一跳地址。
- 下一跳和出接口不能同時為空。
刪除靜態路由
1、選擇“高級 > IP業務 > 路由 > 靜態路由”，進入靜態路由界面如圖1所示。
2、在“已設置靜態路由列表”中，選中需要刪除的靜態路由，單擊“刪除”。在彈出的界面中，單擊“確定”刪除選中的靜態路由。
