前言
自打蘋果手機支持PD快充以來，蘋果共推出了18W和20W兩款充電器，其中18W為iphone11 Pro 和iPhone11 Pro Max原裝附帶，20W充電器伴隨蘋果12發布而推出，單獨零售。其中iPad8附帶了20W充電器。
兩款快充外觀及大小相同，僅輸出功率不同，18W快充支持5V3A，9V2A兩檔快充輸出，20W快充則支持5V3A和9V2.22A兩檔輸出，能夠為蘋果12系列手機提供20W的快充。
充電頭網對以上兩款充電器分別進行了拆解，明面上的區別是2W的輸出功率，那么兩款充電器內部有何不同呢？下面通過一篇對比文章帶你了解。

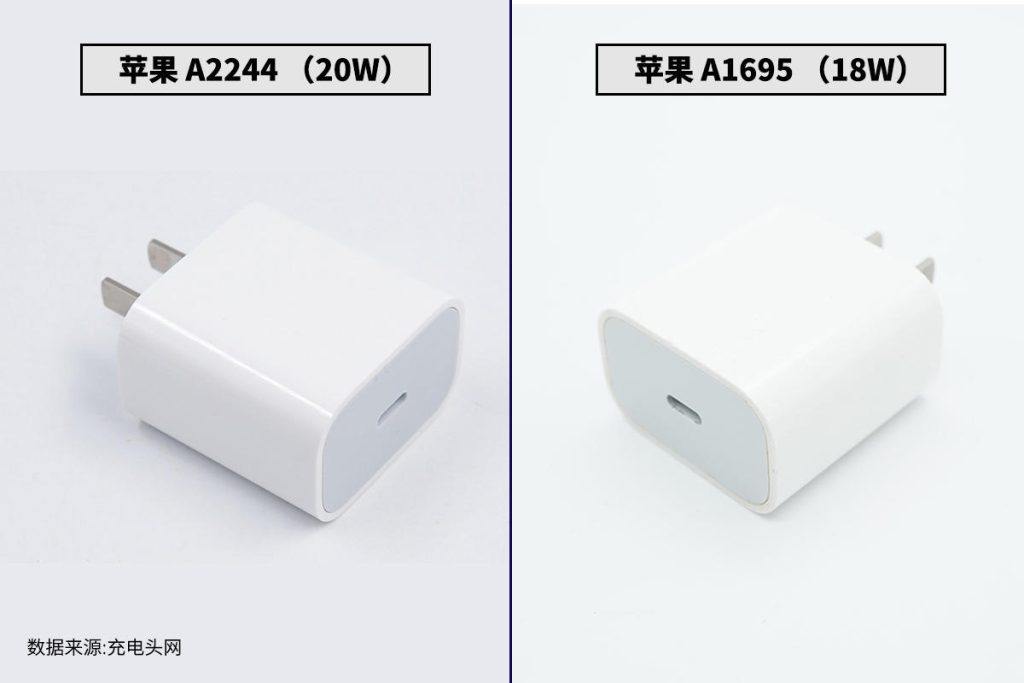

產品外觀

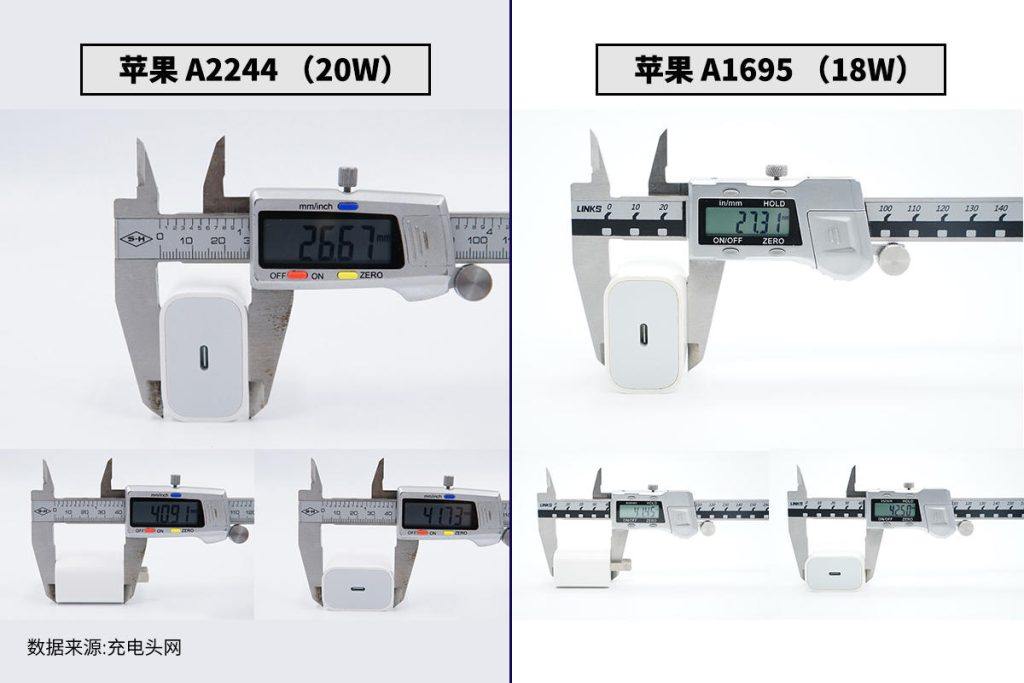

尺寸/功率密度
實測蘋果A2244的三維為40.91*41.73*26.67mm，功率密度為0.44W/cm³；另外測得蘋果A1695的三維為41.45*42.5*27.31mm，功率密度約為0.37W/cm³。
實際上，蘋果這兩款充電器的大小是一樣的，只是拍攝是充電頭網攝影小哥一個人獨自完成，無人協助的情況下要同時兼顧卡尺和相機，拍出的數據難免會有微小差別。

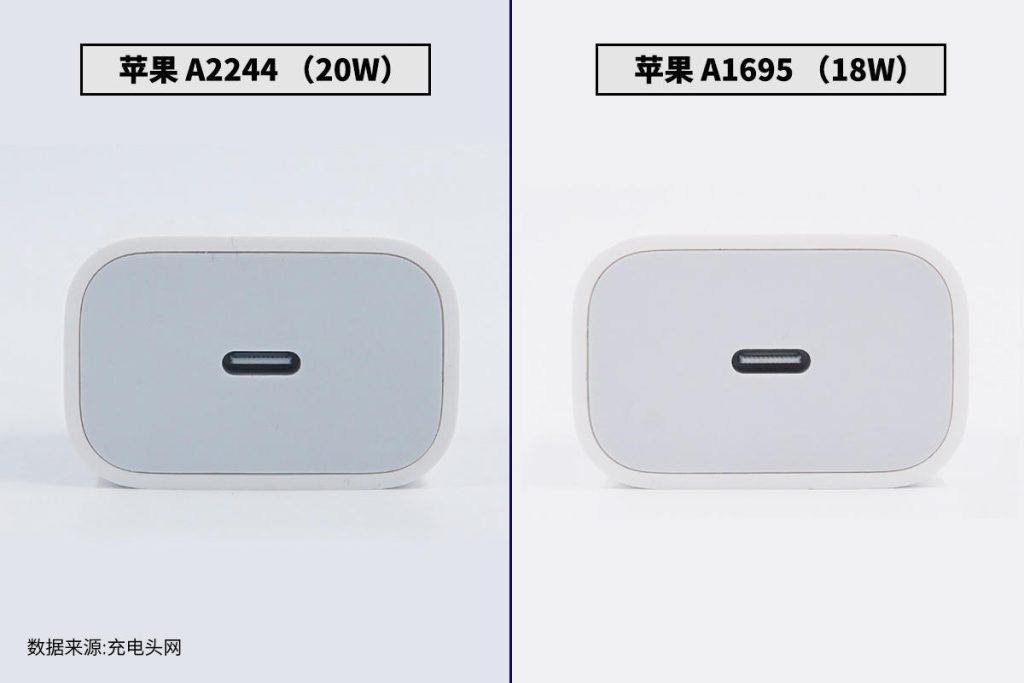

接口
蘋果A2244和A1695兩款充電器頂面都配有單USB-C接口，居中設計。

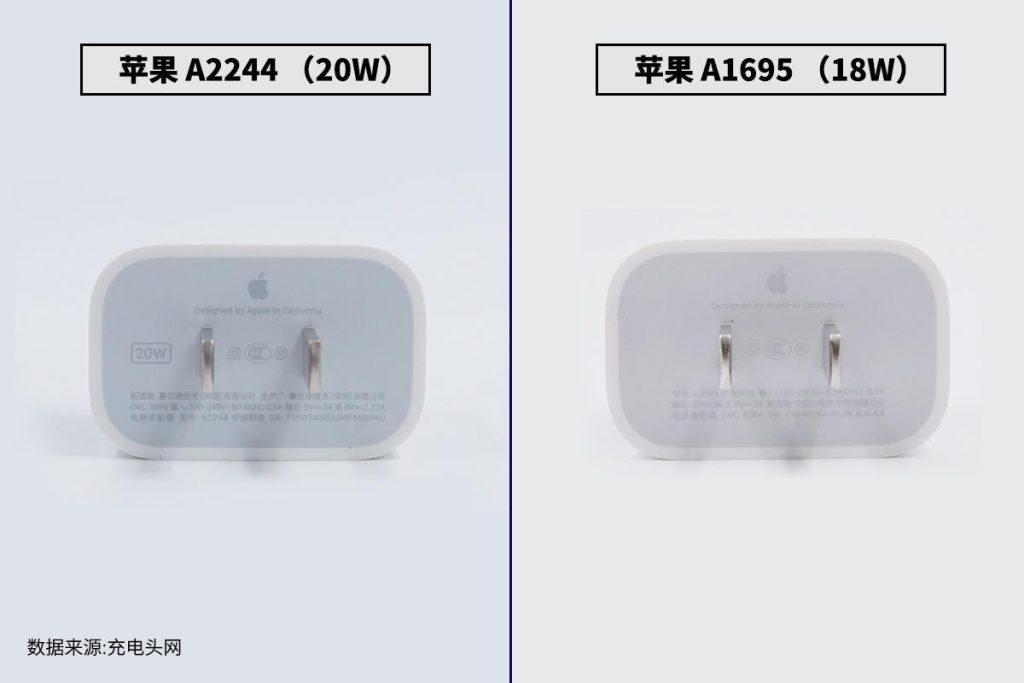

銘牌
插腳為固定式，外殼上均印有充電器銘牌，主要的區別便是蘋果A2244輸入端外殼左側印有20W標識，一看便知這是20W充電器，直觀明了。
蘋果A2244充電器參數：
輸入：100-240V~50/60Hz 0.5A
輸出：5V3A或9V2.22A
序列號（SN）：F1603430JJMPMG9AU
制造商/生產廠：賽爾康技術（深圳）有限公司
充電器通過了CCC認證和VI級能效認證。
蘋果A1695充電器參數：
輸入：100-240V~ 50/60Hz 0.5A
輸出：5V3A或9V2A
SN碼：C4H92840EU9L9JKAX
制造商：偉創力電源（東莞）有限公司
充電器通過了CCC認證和VI級能效認證。

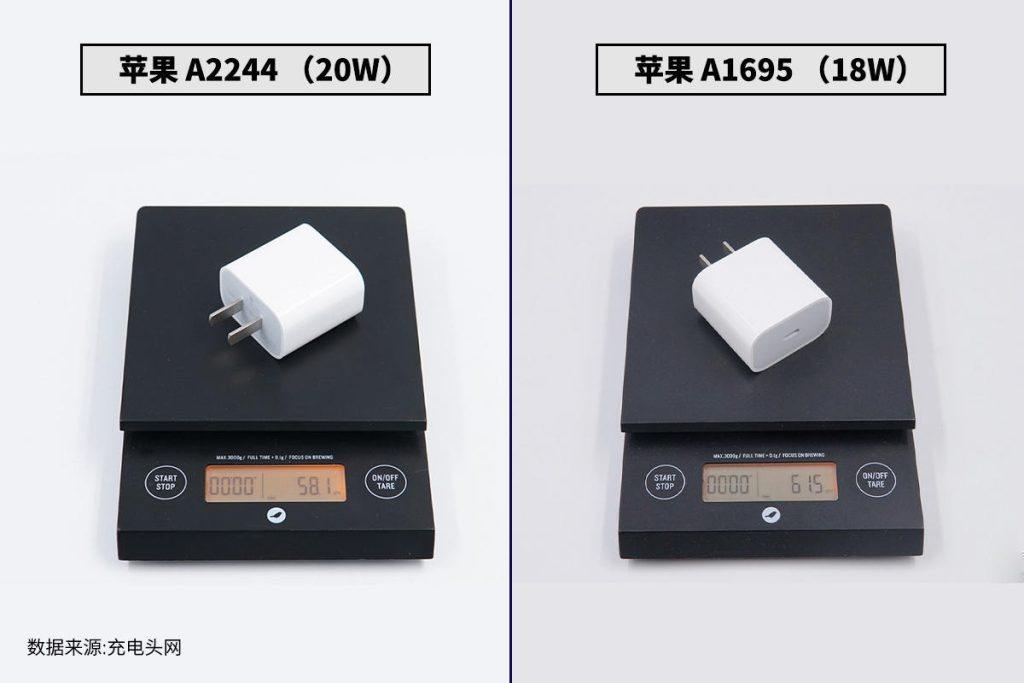

重量
蘋果A2244的重量約為58g，蘋果A1695的重量約為62g，兩款充電器凈重相差不大。
內部結構

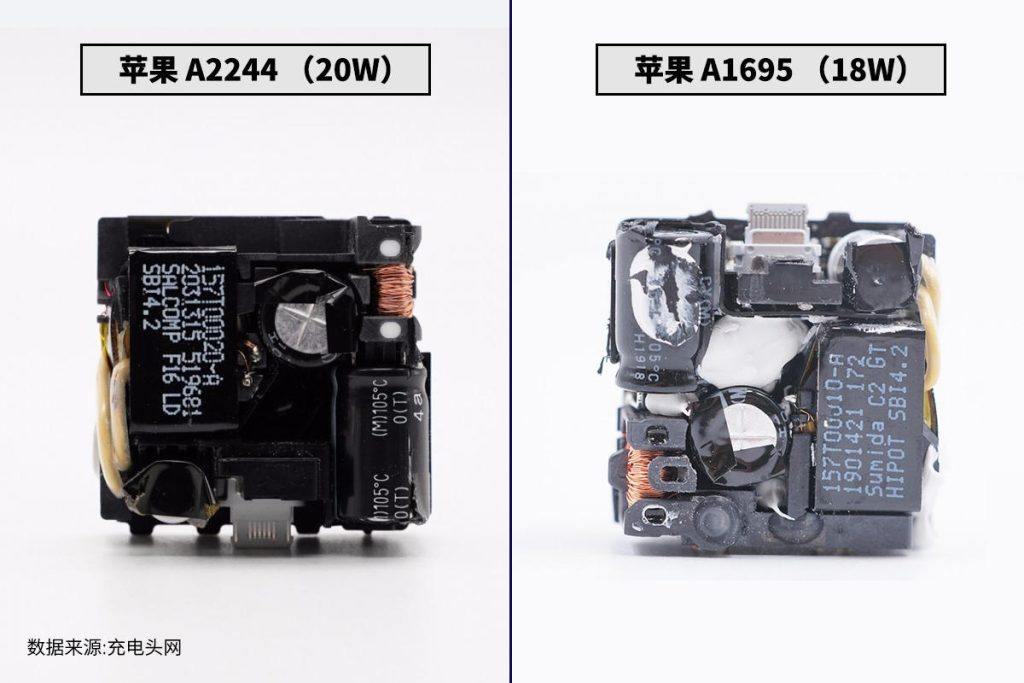

正面布局
蘋果20W與18W充電器均采用一顆電解電容臥置，一顆電解電容垂直焊接，變壓器在主板一側的布局。其中18W充電器的USB-C母座采用全針設計，20W充電器的USB-C母座去掉了不需要的針腳。

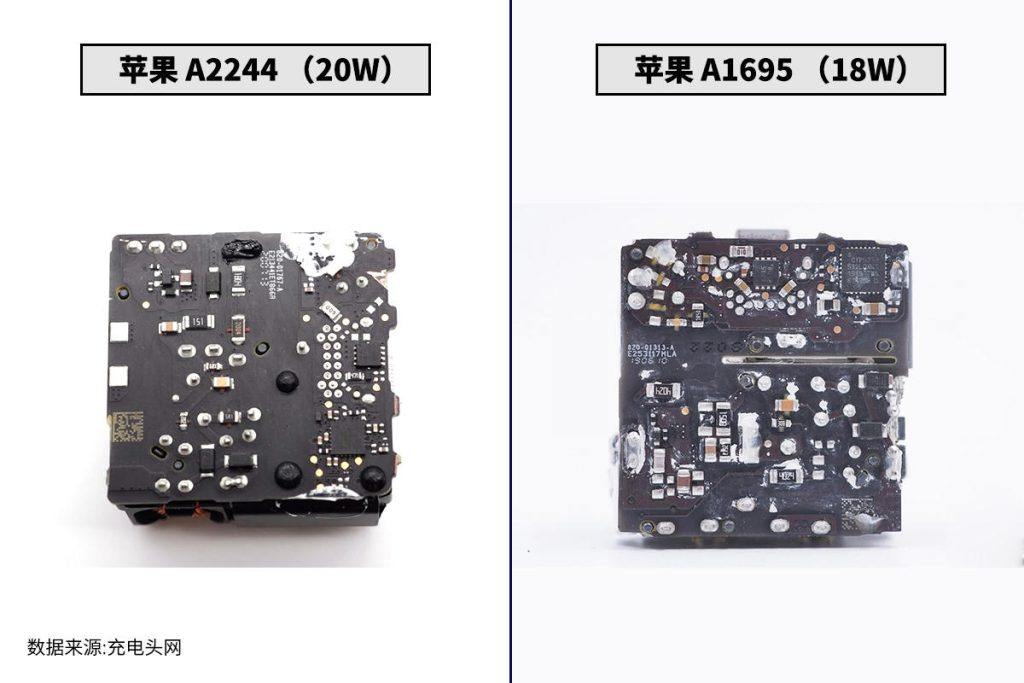

背面布局
得益于內置PI的電源芯片，兩款充電器PCB背面都很精簡，均只有協議芯片和輸出VBUS開關管。其中18W充電器在初次級之間開有隔離槽。
做工用料

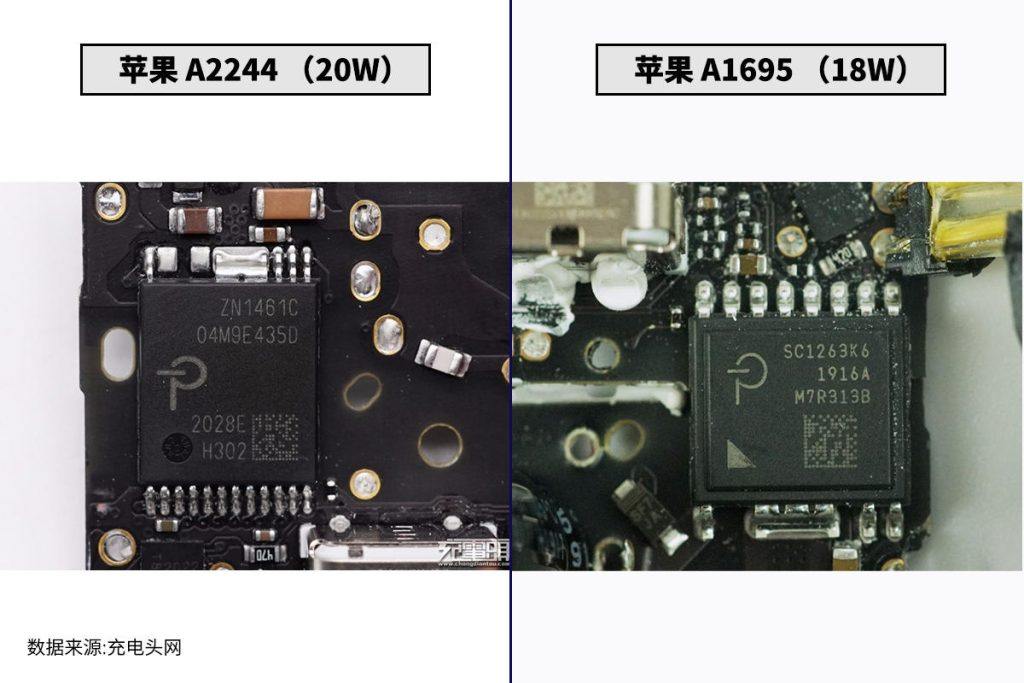

初級控制器
蘋果20W充電器內置PI ZN1461C電源芯片，蘋果18W充電器內置SC1263K6，兩款充電器中使用的電源芯片均內置初級控制器，主開關管，反饋電路和次級同步整流驅動輸出。PI的集成電源芯片把傳統多顆芯片才能實現的功能集成到一顆芯片內部，從而大大簡化充電器設計。
同步整流控制器
蘋果20W和18W均沒有獨立的同步整流控制器，均集成在PI電源芯片內部。

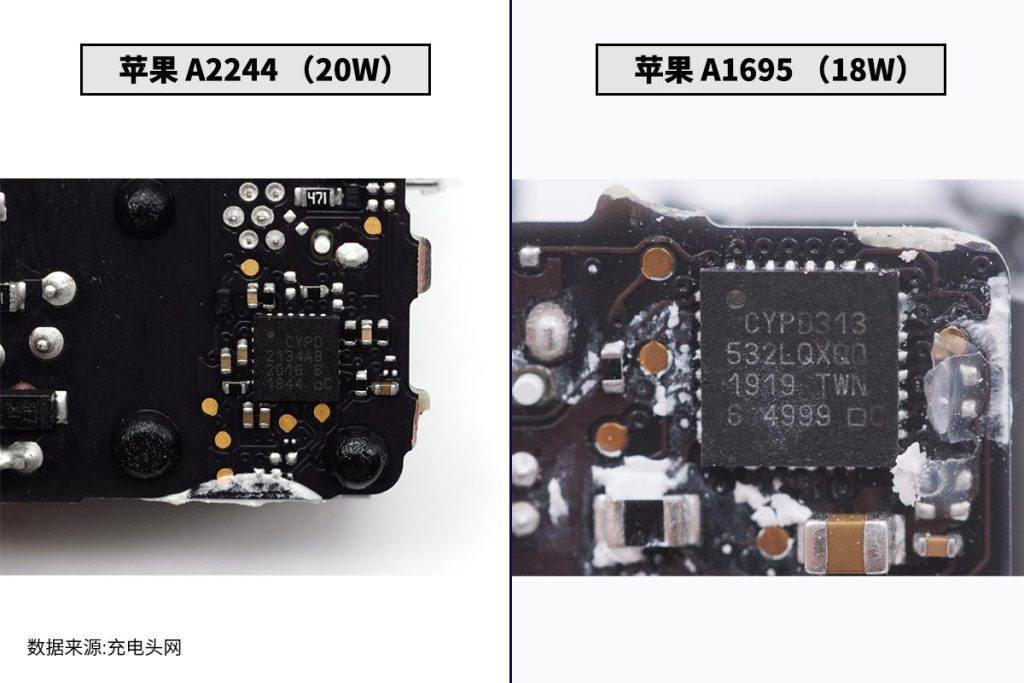

協議芯片
蘋果20W充電器內置了CYPD2134協議芯片，屬于CCG2系列，18W充電器內置CYPD3135，為CCG3系列，兩款充電器的協議芯片均來自英飛凌。
初級開關管
蘋果20W和18W充電器均沒有獨立的初級開關管，均集成在PI電源芯片內部。

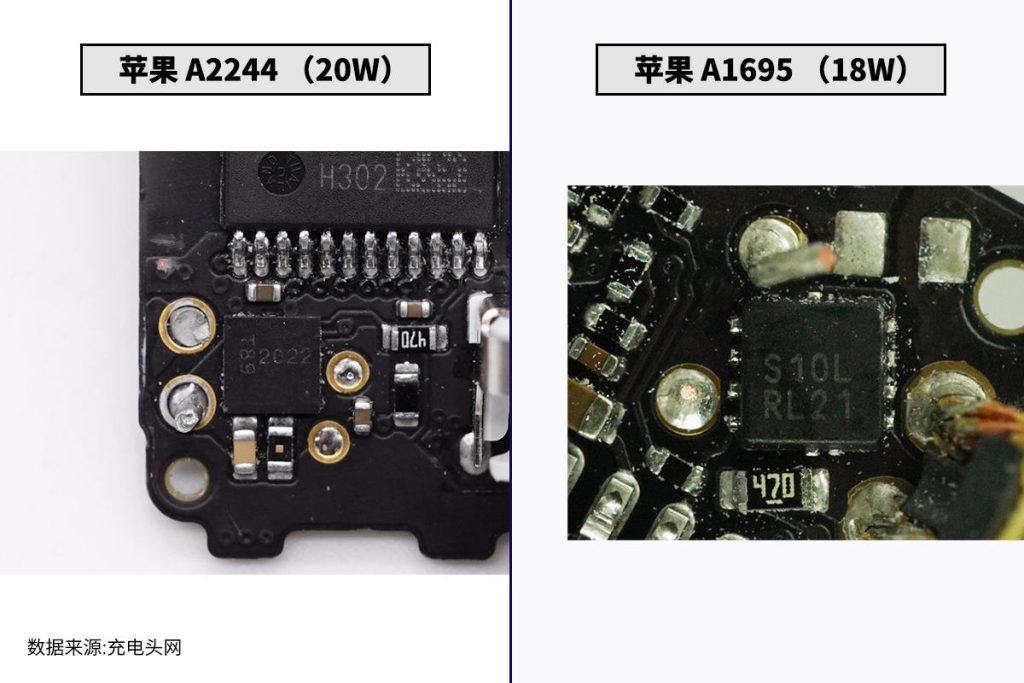

同步整流管
蘋果20W充電器內置Diodes的同步整流管，絲印T89。蘋果18W充電器內置安森美的同步整流管，絲印S10L。
電容

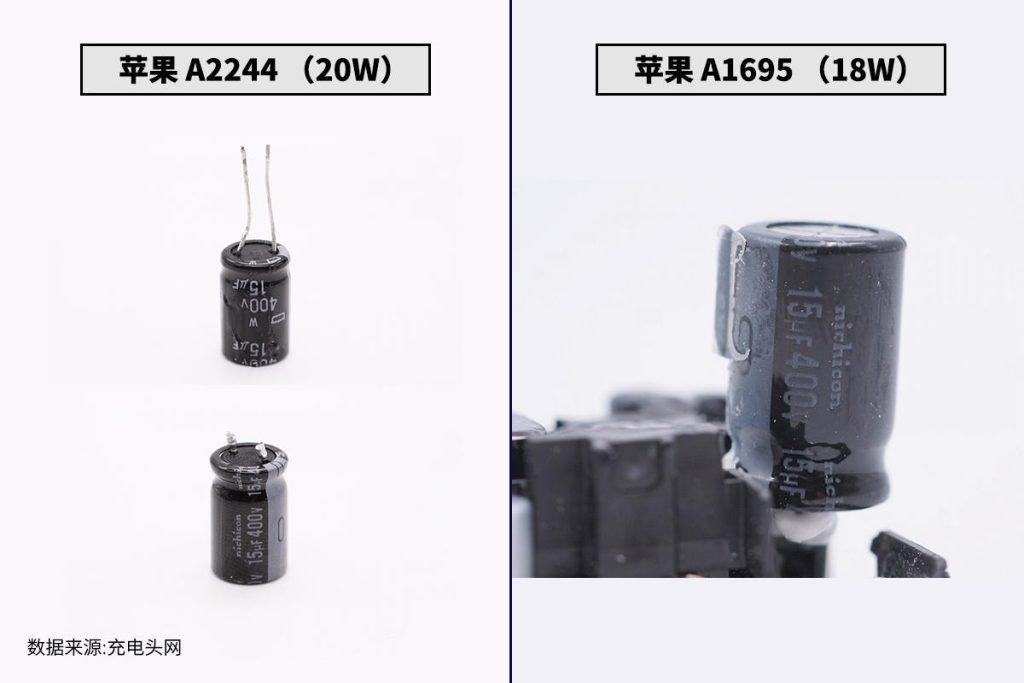

蘋果20W充電器內置一顆尼吉康15μF 400V濾波電容和一顆貴彌功400V 15μF濾波電容，共計30μF，蘋果18W充電器內部內置兩顆尼吉康15μF 400V濾波電容。

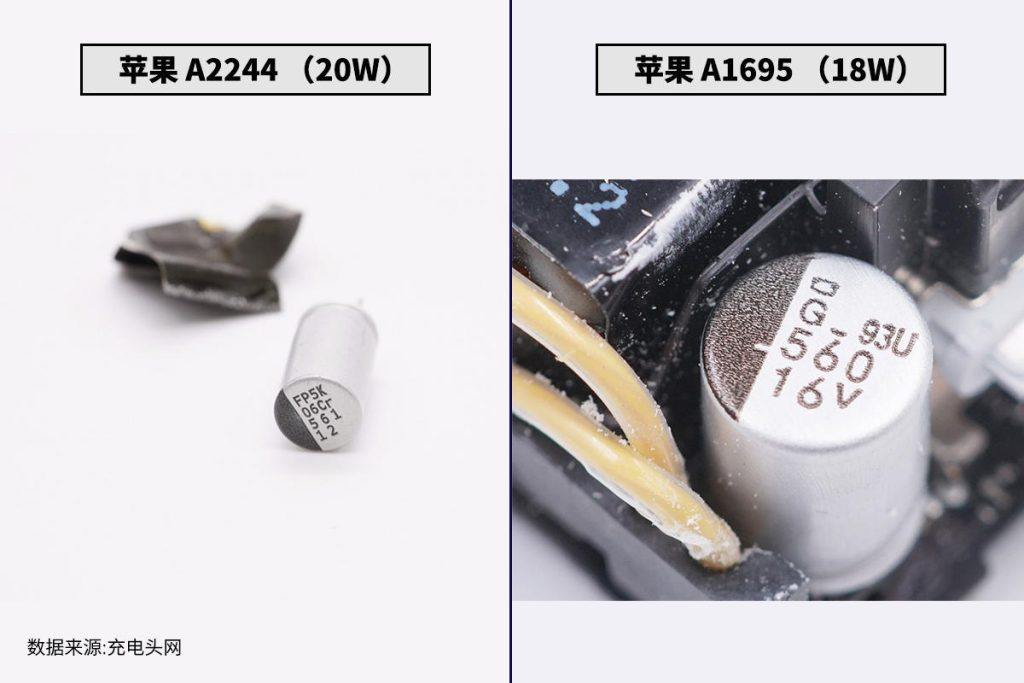

蘋果20W輸出固態電容采用富士通 FP5K系列，壽命5000小時，560μF，耐壓12V，蘋果18W輸出固態電容來自貴彌功，PSG系列，560μF 16V耐壓。
連接器
兩款充電器均采用了定制的USB-C連接器，塑料材質，外套金屬殼，過孔焊接，并通過內置的塑料支架支撐，固定牢靠。并且采用C94數據線端子相同的鍍釕銠工藝，不易氧化。20W充電器端子去掉了無用的空閑端子，18W充電器采用全針腳。
產品性能

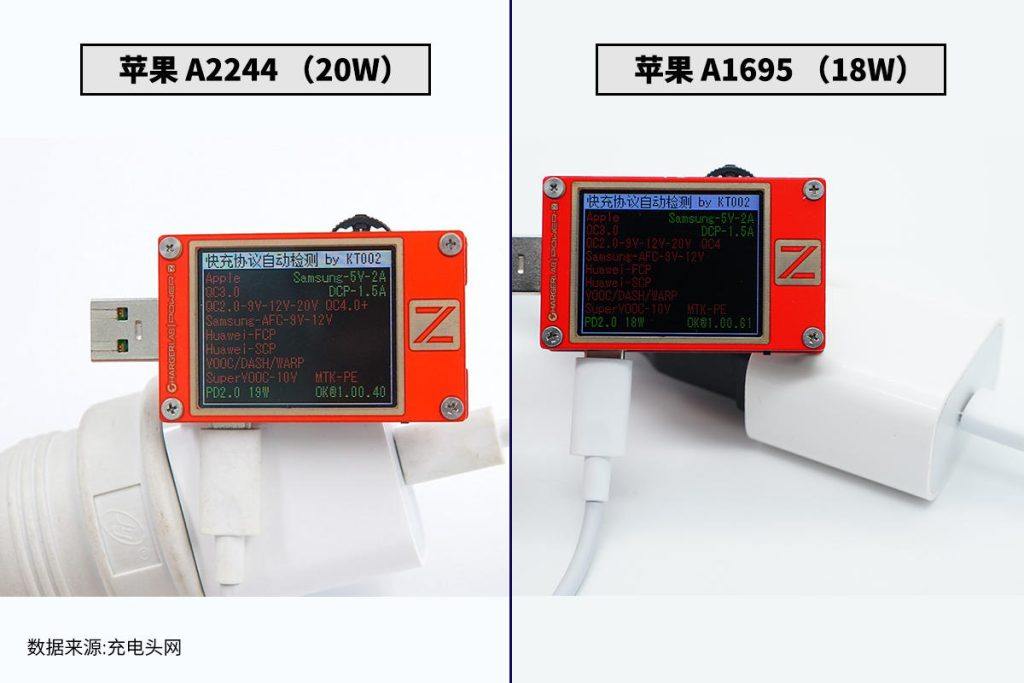

協議
蘋果A2244和A1695兩款充電器兼容協議完全相同，使用ChargerLAB POWER-Z KT002測得充電器都只支持PD2.0快充協議。

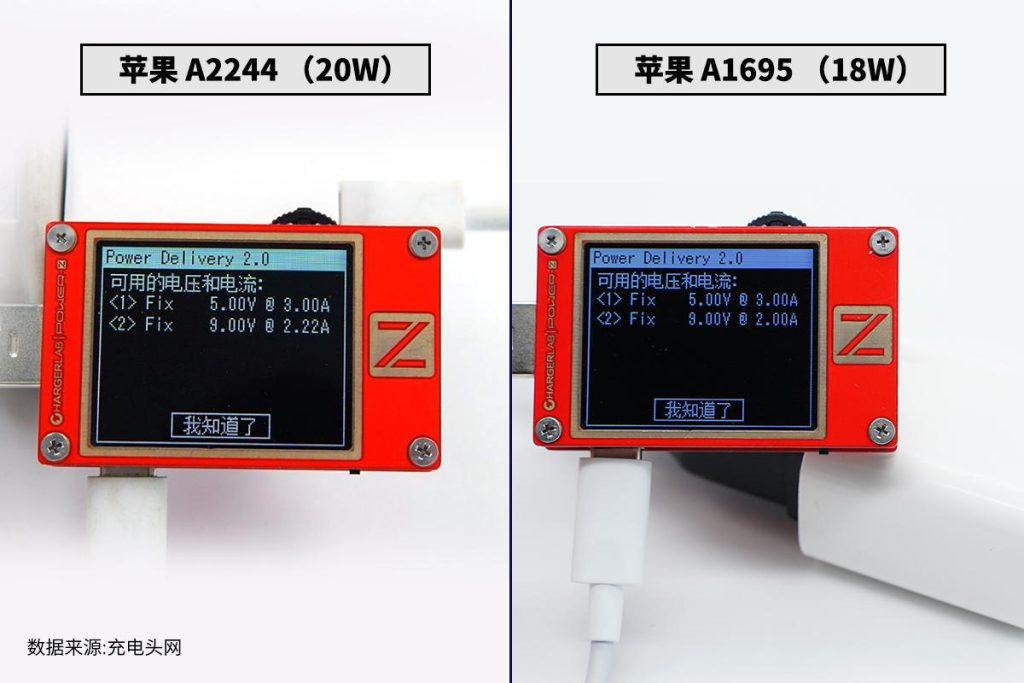

PDO
蘋果A2244具備5V3A和9V2.22A兩組電壓檔位，蘋果A1695具備5V3A和9V2A兩組電壓檔位。
充電頭網總結

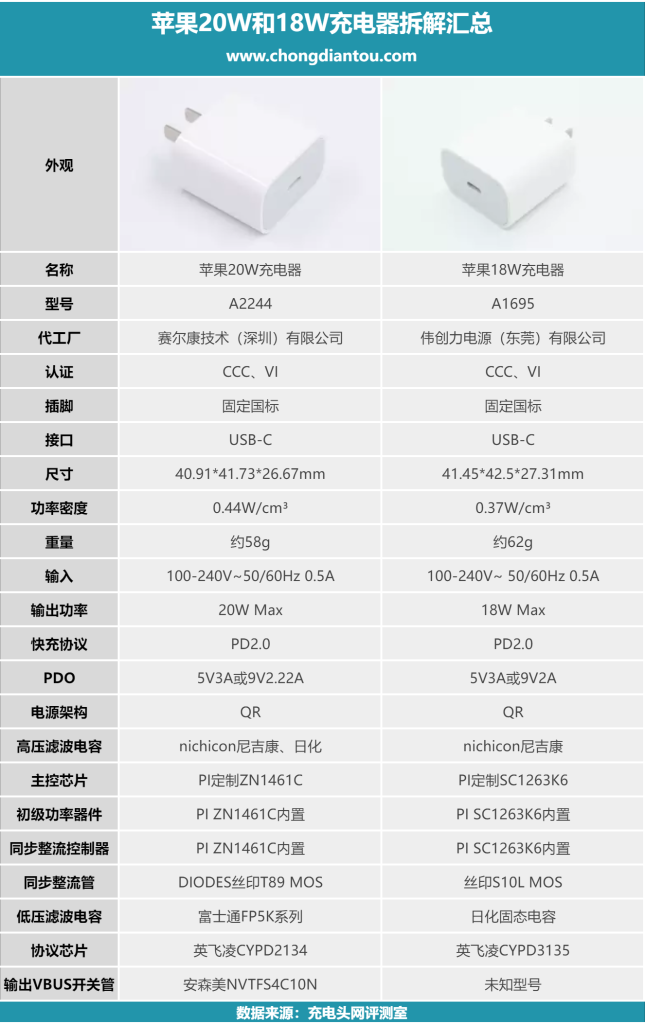

最后附上蘋果這兩款充電器表格，方便大家對比各款產品之間的區別。
通過對比可以看出，蘋果18和20W兩款充電器在體積上沒有什么顯著的變化，內部采用塑料骨架支撐加固，使用日系電容。內部采用PI的高集成電源芯片，芯片集成初級PWM控制器，初級開關管，同步整流控制器及反饋電路等，大幅簡化充電器電路設計。協議芯片均來自英飛凌。20W充電器USB-C插頭去掉了無用的針腳，有助于降低成本。
