一、iptables防火墻

概述

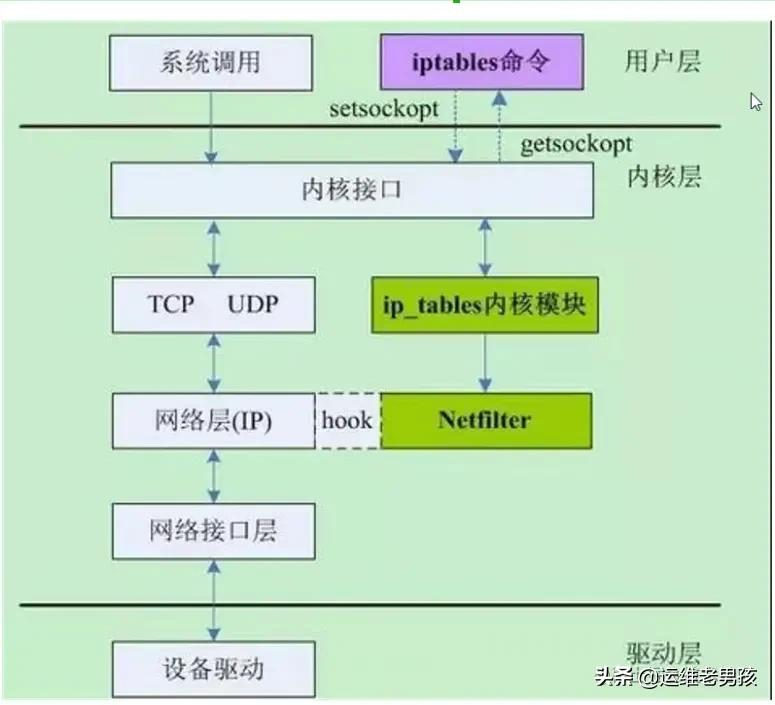

• linux系統的防火墻：IP信息包過濾系統，它實際上由兩個組件.NETfilter 和 iptables 組成
• 主要工作在網絡層，針對IP數據包。體現在對包內的IP地址、端口等信息的處理上。

netfilter 和 iptables

netfilter

• netfilter屬于“內核態”（Kernel Space，又稱為內核空間）的防火墻功能體系。
• 是內核的一部分，由一些數據包過濾表組成，這些表包含內核用來控制數據包過濾處理的規則集。

iptables

• iptables屬于“用戶態”（User Space，又稱為用戶空間）的防火墻管理體系。
• 是一種用來管理Linux防火墻的命令程序，它使插入、修改和刪除數據包過濾表中的規則變得容易，通常位于/sbin/iptables目錄下。

netfilter/iptables

• netfilter/iptables后期簡稱為iptables。
• iptables是基于內核的防火墻，其中內置了raw、mangle、nat和 filter 四個規則表。表中所有規則配置后，立即生效，不需要重啟服務。

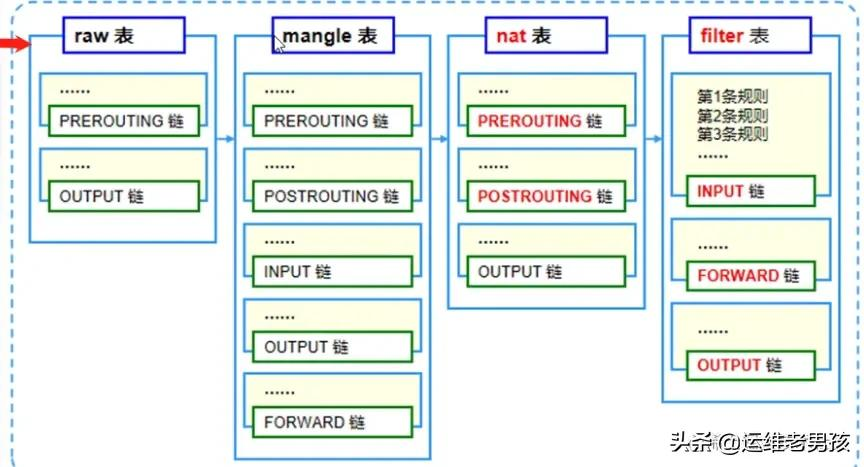

四表五鏈

• 規則表的作用：容納各種規則鏈
• 規則鏈的作用：容納各種防火墻規則
• 總結：表里有鏈，鏈里有規則

四表

• raw表：確定是否對該數據包進行狀態跟蹤。包含兩個規則鏈，OUTPUT、PREROUTING。
• mangle表：修改數據包內容，用來做流量整形的，給數據包設置標記。包含五個規則鏈，INPUT、OUTPUT、FORWARD、PREROUTING、POSTROUTING。
• nat表：負責網絡地址轉換，用來修改數據包中的源、目標IP地址或端口。包含三個規則鏈，OUTPUT、PREROUTING、POSTROUTING。
• filter表：負責過濾數據包，確定是否放行該數據包（過濾）。包含三個規則鏈，INPUT、FORWARD、OUTPUT。
  • 在 iptables 的四個規則表中，mangle 表和 raw 表的應用相對減少。

五鏈

• INPUT：處理入站數據包，匹配目標IP為本機的數據包。
• OUTPUT：處理出站數據包，一般不在此鏈上做配置。
• FORWARD：處理轉發數據包，匹配流經本機的數據包。
• PREROUTING鏈：在進行路由選擇前處理數據包，用來修改目的地址，用來做DNAT。相當于把內網中的80端口映射到路由器外網端口上。
• POSTROUTING鏈：在進行路由選擇后處理數據包，用來修改源地址，用來做SNAT。相當于內網通過路由器NAT轉換功能實現內網主機通過一個公網IP地址上網。

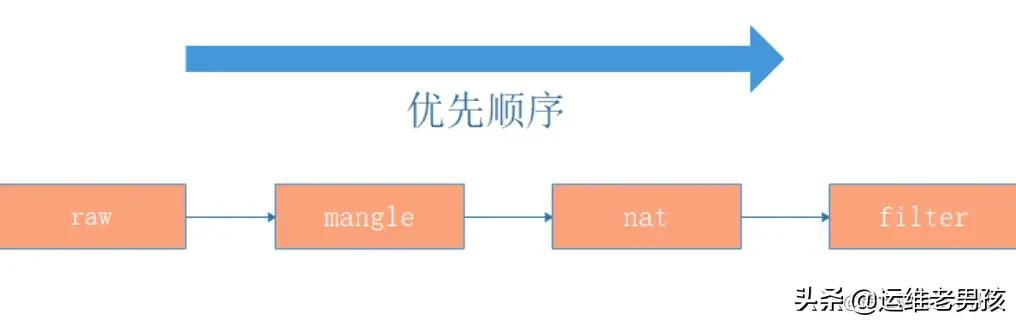

規則表的匹配順序

raw > mangle > nat > filter

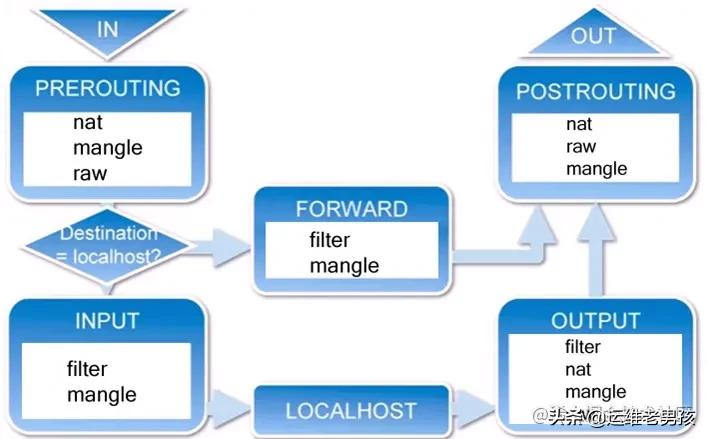

規則鏈之間的匹配順序

• 主機型防火墻
  • 入站數據（來自外界的數據包，且目標地址是防火墻本機）
    • PREROUTING --> INPUT --> 本機的應用程序
  • 出站數據（從防火墻本機向外部地址發送的數據包）
    • 本機的應用程序 --> OUTPUT --> POSTROUTING
• 網絡型防火墻
  • 轉發數據（需要經過防火墻轉發的數據包）
    • PREROUTING --> FORWARD --> POSTROUTING
• 規則鏈內的匹配順序
  • 自上向下按順序依次進行檢查，找到相匹配的規則即停止（LOG策略例外，表示記錄相關日志）
  • 若在該鏈內找不到相匹配的規則，則按該鏈的默認策略處理（未修改的狀況下，默認策略為允許）

iptables的安裝

• centos 7默認使用firewalld防火墻，沒有安裝 iptables，若想使用iptables防火墻。必須先關閉firewalld防火墻，再安裝 iptables

#關閉防火墻
systemctl stop firewalld.service
systemctl disable firewalld.service
#安裝并開啟iptables服務
yum -y install iptables iptables-services
systemctl start iptables.service

iptables防火墻的配置方法

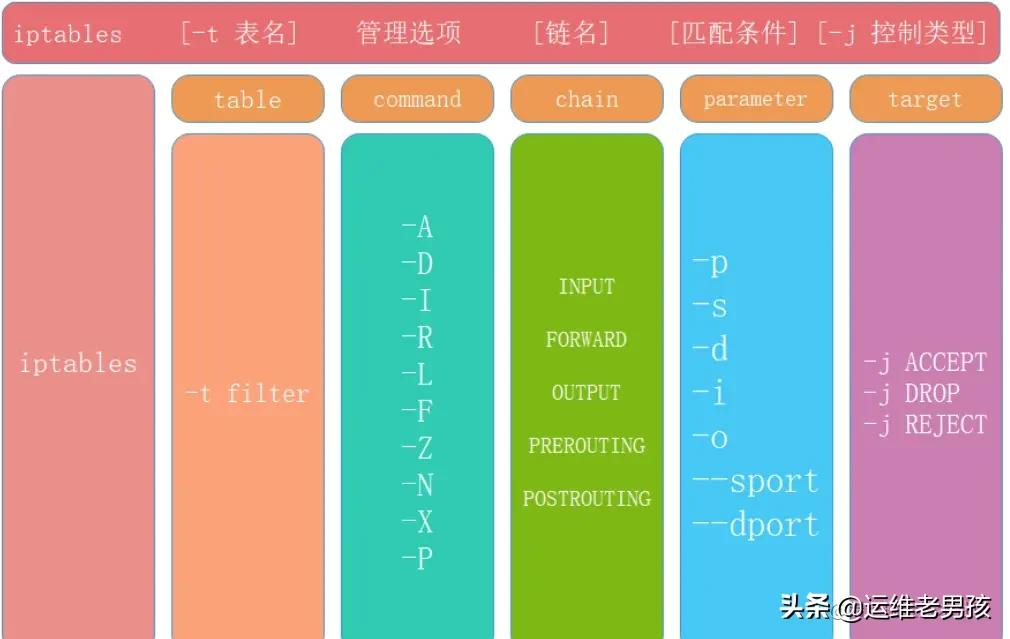

命令行配置格式

注意事項

• 不指定表名時，默認指filter表
• 不指定鏈名時，默認指表內的所有鏈
• 除非設置鏈的默認策略，否則必須指定匹配條件
• 選項、鏈名、控制類型使用大寫字母，其余均為小寫

常用的控制類型

常用的管理選項

匹配條件

• 直接使用，不依賴于其他條件或擴展，包括網絡協議、IP地址、網絡接口等條件。

協議匹配：-p 協議名
地址匹配：-s 源地址、-d 目的地址	#可以是IP、網段、域名、空（任何地址）
接口匹配：-i 入站網卡、-o 出站網卡

例：
iptables -A FORWARD ! -p icmp -j ACCEPT
iptables -A INPUT -s 192.168.80.11 -j DROP
iptables -I INPUT -i ens33 -s 192.168.80.0/24 -j DROP

• 以特定的協議匹配作為前提，包括端口、TCP標記、ICMP類型等條件。
• 端口匹配

端口匹配：--sport 源端口、--dport 目的端口
#可以是個別端口、端口范圍
--sport 1000			匹配源端口是1000的數據包
--sport 1000:3000		匹配源端口是1000-3000的數據包
--sport :3000			匹配源端口是3000及以下的數據包
--sport 1000:			匹配源端口是1000及以上的數據包
注意：--sport 和 --dport 必須配合 -p <協議類型> 使用
例：
iptables -A INPUT -p tcp --dport 20:21 -j ACCEPT
iptables -I FORWARD -d 192.168.80.0/24 -p tcp --dport 24500:24600 -j DROP

• TCP標記匹配

TCP標記匹配：--tcp-flags TCP標記
iptables -I INPUT -i ens33 -p tcp --tcp-flags SYN,RST,ACK SYN -j ACCEPT
#丟棄SYN請求包，放行其他包

• ICMP類型匹配

ICMP類型匹配：--icmp-type ICMP類型
#可以是字符串、數字代碼、、目標不可達
“Echo-Request”（代碼為 8）表示 請求
“Echo-Reply”（代碼為 0）表示 回顯
“Destination-Unreachable”（代碼為 3）表示 目標不可達
關于其它可用的 ICMP 協議類型，可以執行“iptables -p icmp -h”命令，查看幫助信息

• 要求以“-m 擴展模塊”的形式明確指出類型，包括多端口、mac地址、IP范圍、數據包狀態等條件。
• 多端口匹配

多端口匹配：-m multiport --sports 源端口列表
-m multiport --dports 目的端口列表
例：
iptables -A INPUT -p tcp -m multiport --dport 80,22,21,20,53 -j ACCEPT
iptables -A INPUT -p udp -m multiport --dport 53 -j ACCEPT

• IP范圍匹配

IP范圍匹配：-m iprange --src-range IP范圍
iptables -A FORWARD -p udp -m iprange --src-range 192.168.80.100-192.168.80.200 -j DROP
#禁止轉發源地址位于192.168.80.100-192.168.80.200的udp數據包

• 狀態匹配

狀態匹配：-m state --state 連接狀態
常見的連接狀態：
NEW ：與任何連接無關的，還沒開始連接
ESTABLISHED ：響應請求或者已建立連接的，連接態
RELATED ：與已有連接有相關性的（如FTP 主被動模式的數據連接），衍生態，一般與ESTABLISHED 配合使用
INVALID ：不能被識別屬于哪個連接或沒有任何狀態
iptables -A FORWARD -m state --state NEW -p tcp ! --syn -j DROP
#禁止轉發與正常 TCP 連接無關的非--syn 請求數據包（如偽造的網絡攻擊數據包）

SNAT原理與應用

SNAT應用環境

• 局域網主機共享單個公網IP地址接入Internet（私有IP不能在Internet中正常路由）

SNAT原理

• 修改數據包的源地址。

SNAT轉換前提條件

• 局域網各主機已正確設置IP地址、子網掩碼、默認網關地址
• Linux網關開啟IP路由轉發

路由轉發開啟方式

臨時打開：
echo 1 > /proc/sys/net/ipv4/ip_forward
或
sysctl -w net.ipv4.ip_forward=1

永久打開：
vim /etc/sysctl.conf
net.ipv4.ip_forward = 1 	#將此行寫入配置文件

sysctl -p 		#讀取修改后的配置

SNAT轉換

SNAT轉換1：固定的公網IP地址：
iptables -t nat -A POSTROUTING -s 192.168.80.0/24 -o ens33 -j SNAT --to 12.0.0.1
或
iptables -t nat -A POSTROUTING -s 192.168.80.0/24 -o ens33 -j SNAT --to-source 12.0.0.1-12.0.0.10
									內網IP	      出站 外網網卡                   外網IP或地址池

SNAT轉換2：非固定的公網IP地址（共享動態IP地址）：
iptables -t nat -A POSTROUTING -s 192.168.80.0/24 -o ens33 -j MASQUERADE

知識擴展

• 一個IP地址做SNAT轉換，一般可以讓內網 100到200 臺主機實現上網。

DNAT原理與應用

DNAT 應用環境

在Internet中發布位于局域網內的服務器

DNAT原理

修改數據包的目的地址。

DNAT轉換前提條件

• 局域網的服務器能夠訪問Internet
• 網關的外網地址有正確的DNS解析記錄
• Linux網關開啟IP路由轉發

DNAT轉換

1、發布內網的Web服務
#把從ens33進來的要訪問web服務的數據包目的地址轉換為 192.168.80.11
iptables -t nat -A PREROUTING -i ens33 -d 12.0.0.1 -p tcp --dport 80 -j DNAT --to 192.168.80.11
或
iptables -t nat -A PREROUTING -i ens33 -d 12.0.0.1 -p tcp --dport 80 -j DNAT --to-destination 192.168.80.11
                             入站 外網網卡  外網IP											   內網服務器IP

iptables -t nat -A PREROUTING -i ens33 -p tcp --dport 80 -j DNAT --to 192.168.80.11-192.168.80.20
-------------------------------------------------------------------------------------------------------------
-------------------------------------------------------------------------------------------------------------

2、發布時修改目標端口
#發布局域網內部的OpenSSH服務器，外網主機需使用250端口進行連接
iptables -t nat -A PREROUTING -i ens33 -d 12.0.0.1 -p tcp --dport 250 -j DNAT --to 192.168.80.11:22

#在外網環境中使用SSH測試
ssh -p 250 root@12.0.0.1

yum -y install net-tools 		#若沒有 ifconfig 命令可提前使用 yum 進行安裝
ifconfig ens33

知識擴展

• 主機型防火墻：主要使用 INPUT、OUTPUT 鏈，設置規則時一般要詳細的指定到端口
• 網絡型防火墻：主要使用 FORWARD 鏈，設置規則時很少去指定到端口，一般指定到IP地址或者到網段即可

防火墻規則的備份和還原

導出（備份）所有表的規則

iptables-save > /opt/ipt.txt

導入（還原）規則

iptables-restore < /opt/ipt.txt

將iptables規則文件保存在 /etc/sysconfig/iptables 中，iptables服務啟動時會自動還原規則
iptables-save > /etc/sysconfig/iptables
systemctl stop iptables			#停止iptables服務會清空掉所有表的規則
systemctl start iptables			#啟動iptables服務會自動還原/etc/sysconfig/iptables 中的規則
