讓我們從定義開始，三維重建 — 3d reconstruction — 是在長程數據處理的基礎上開發對象的 3D 模型。可以使用多種原理進行三維重建：立體測量、立體光度測量、體積去除或運動數據。

本教程可以作為一個指南，解釋了如何開發一個簡單的應用程序來使用 GPU 重建對象的幾何形狀。

在上述原則中，我們選擇了由Brian Cureless和Mark Levoy在其題為“ A Volumetric Method for Building Complex Models from Range Images ”的文章中提出的體積去除算法。

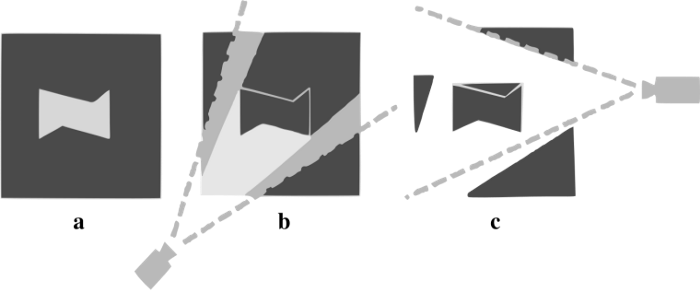

下圖闡明了算法的基本原理。從一組圖像中重建的3D對象顯示在左側。在處理圖像時，該算法會移除位于對象前面的 3D 點（作者將結構光技術應用于深度映射）。第一次照片處理的結果顯示在中心。使用從第二臺相機獲得的數據，程序刪除額外的 3D 點。使用的角度越多，移除的額外 3D 點就越多；最后，只剩下屬于該對象的點。

在應用程序中，我們實現了算法的簡化版本，該算法僅刪除圖像中位于對象輪廓之外的點。繼原文之后，我們將整個空間劃分為一組立方元素（體素）。

為了確定體素是否屬于 3D 對象，我們應用 GPU 渲染并將獲得的投影與對象輪廓相匹配。

要獲得投影，使用以下函數：

inline void	HComparator::render(HModel *model, const long long *voxel, HFrame *frame){
  pixelBuffer->makeCurrent();
  glClear(GL_COLOR_BUFFER_BIT);
  frame->setGL();
  float coords[3];
  model->position(voxel, coords);
  glTranslatef(coords[0], coords[1], coords[2]);
  double s = model->delta();
  glScalef(s, s, s);
  glCallList(voxelList);
  glFlush();
}

更詳細地解釋是，

pixelBuffer->makeCurrent () — 將繪圖內容切換到屏幕外 QGLPixelBuffer緩沖區。

初始化輸出緩沖區時，裁剪、深度測試和混合被禁用，因?yàn)槲ㄒ坏哪繕?biāo)是確定相對于對象的體素空間位置。

void	HComparator::initPixelBuffer(){
  pixelBuffer->makeCurrent();
  glDisable(GL_CULL_FACE);
  glDisable(GL_DEPTH_TEST);
  glDisable(GL_LIGHTING);
  glDisable(GL_BLEND);
  glEnable(GL_VERTEX_ARRAY);
  glClearColor(1, 1, 1, 1);
  glColor3f(0, 0, 0);
  createVoxelList();
}

切換HComparator::render中的內容后，清空輸出緩沖區并設置投影參數。

  glClear(GL_COLOR_BUFFER_BIT);
  frame->setGL();
  float coords[3];
  model->position(voxel, coords);
  glTranslatef(coords[0], coords[1], coords[2]);
  double s = model->delta();
  glScalef(s, s, s);

為了渲染體素，調用glCallList(voxelList)函數來執行預先形成的命令列表。初始化函數為：

void	HComparator::createVoxelList(){
  float eps = 1e-4;
  static GLdouble vertices[]={
    0, 0, 0, 1, 0, 0,
    1, 1, 0, 0, 1, 0,
    0, 0, 1, 1, 0, 1,
    1, 1, 1, 0, 1, 1
  };
  for (int i = 0; i < 24; i++)
  {
    if (vertices[i] == 0)
    {
      vertices[i] -= eps;
    }
    if (vertices[i] == 1)
    {
      vertices[i] += eps;
    }
  }
  static GLubyte indices[]={
    0, 3, 2, 1, 2, 3, 7, 6,
    0, 4, 7, 3, 1, 2, 6, 5,
    4, 5, 6, 7, 0, 1, 5, 4
  };
  voxelList=glGenLists(1);
  glVertexPointer(3, GL_DOUBLE, 0, vertices);
  glMatrixMode(GL_MODELVIEW);
  glNewList(voxelList, GL_COMPILE);
  glDrawElements(GL_QUADS, 24, GL_UNSIGNED_BYTE, indices);
  glEndList();
}

繪制后，使用HComparator::compareData函數確定相對于對象的體素空間位置。

char	HComparator::compareData(HModel *model, const long long *voxel, HFrame* frame){
  int min_x, min_y, max_x, max_y;
  long int width, _width, height;
  auto image=frame->data;
  getBounds(min_x, min_y, max_x, max_y, frame->width, frame->height);
  width=max_x-min_x;
  height=max_y-min_y;
  if ((width == 0) || (height == 0))
  {
    return 4;
  }
  _width=width;
  if(_width%4)
    _width+=4-_width%4;
  glReadPixels(min_x, min_y, width, height, GL_RED, GL_UNSIGNED_BYTE, currentData);
  char result=4;
  for(int j=0; j<height; j++){
    auto data_ptr = ¤tData[j*_width];
    auto image_ptr = &image[(min_y + j)*frame->width + min_x];
    for(auto i=0; i<width; i++){
      if(data_ptr[i] == 0){
        if(image_ptr[i] != 0){
          if(result==1)
            return 2;
          result=0;
        }
        else{
          if(result==0)
            return 2;
          result=1;
        }
      }
    }
  }
  return result;
}

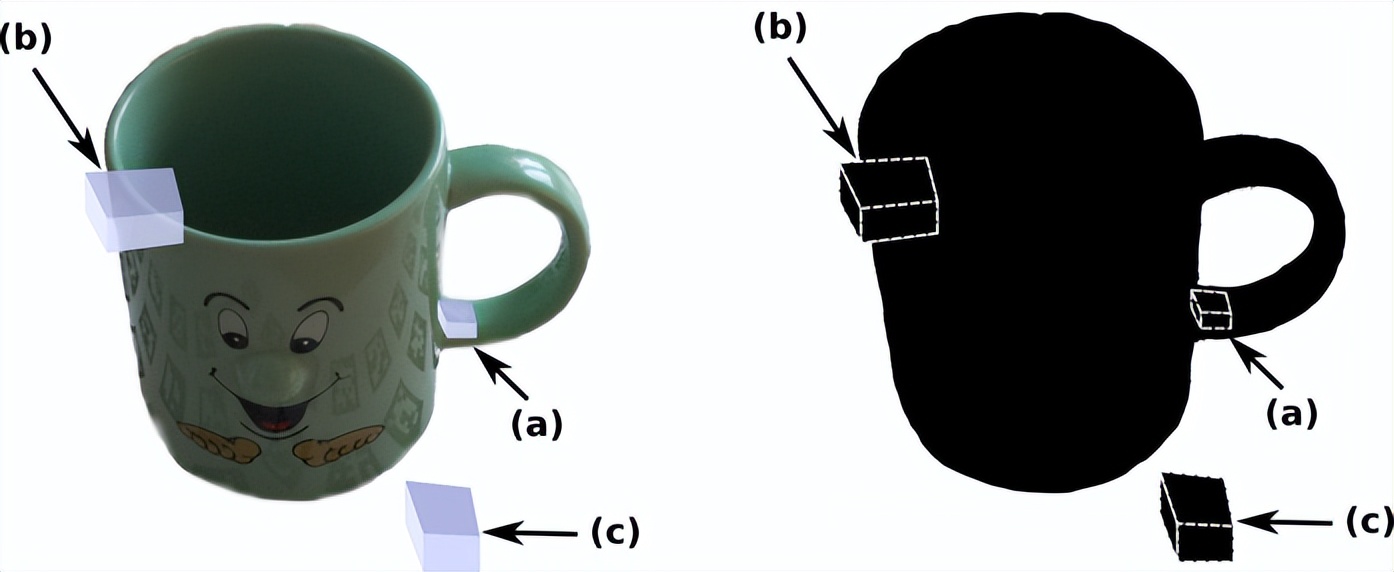

compareData函數復制緩沖區內容并根據三個可能的選項將其與對象輪廓進行比較（見下圖）：

a) 體素完全位于對象內（代碼 1）；

b) 體素屬于邊界（代碼2）；

c) 體素完全位于對象之外（代碼 0）。

用于開發 3D 模型的角度集由HReconstruction::process函數順序處理。我們從每個體素都屬于對象的假設開始。如果確定體素位置超出對象的某個角度，則其處理停止并從模型中移除。執行整個處理，直到考慮所有角度。最后，只剩下屬于對象模型的體素。

void	HReconstruction::process() {
  int idle_counter = 0;
  _voxel[0] = _voxel[0]%_model->N();
  _voxel[1] = _voxel[1]%_model->N();
  _voxel[2] = _voxel[2]%_model->N();

  for (; _voxel[0] < _model->N(); _voxel[0]++) {
    for (; _voxel[1] < _model->N(); _voxel[1]++) {
      for (; _voxel[2] < _model->N(); _voxel[2]++) {
        char voxel_type = 1;
        for (auto &frame: _model->frames()) {
          char t=_comparator->compare(_model, _voxel, frame);
          if ((t == 0) || (t == 4)) {
            voxel_type = 0;
            break;
          }
        }
        _model->setStatus(_voxel, voxel_type);
        if(idle_counter++>idleValue)
          return;
      }
      _voxel[2] = 0;
    }
    _voxel[1] = 0;
  }
  workFlag=0;
}

為了匹配體素和對象輪廓，應該知道投影參數。它們由GL_PROJECTION和GL_MODELVIEW矩陣定義（參見setGL函數）。

void	HFrame::setGL(){
  glMatrixMode(GL_PROJECTION);
  glViewport(0, 0, width, height);
  glLoadMatrixd((double*)intrisicParameters.data);
  glMatrixMode(GL_MODELVIEW);
  glLoadIdentity();
  glLoadMatrixd((double*)modelviewMatrix.data);
}

GL_PROJECTION矩陣由相機參數定義，特別是焦距和圖像大小（
HFrame::loadIntrisicParameters函數）。

void HFrame::loadIntrisicParameters(const Mat &img, double focal_length)
{
  // http://kgeorge.github.io/2014/03/08/calculating-opengl-perspective-matrix-from-opencv-intrinsic-matrix/
  Mat_<double> persp(4,4); persp.setTo(0);
  double f = focalLengthToPixels(focal_length, img.rows);
  double fx = f;
  double fy = f;
  double cx = img.cols/(double)2;
  double cy = img.rows/(double)2;
  persp(0,0) = fx/cx;
  persp(1,1) = fy/cy;
  double near = 0.01;
  double far = 1000;

  persp(2,2) = -(far+near)/(far-near);
  persp(2,3) = -2.0*far*near / (far-near);
  persp(3,2) = -1.0;

  persp = persp.t(); //to col-major for OpenGL

  intrisicParameters = persp.clone();
}

可以使用增強現實標記來確定相機的 3D 位置，我們從 aruco 庫中獲取它。標記是要打印在一張紙上的特殊圖像（見下圖）。

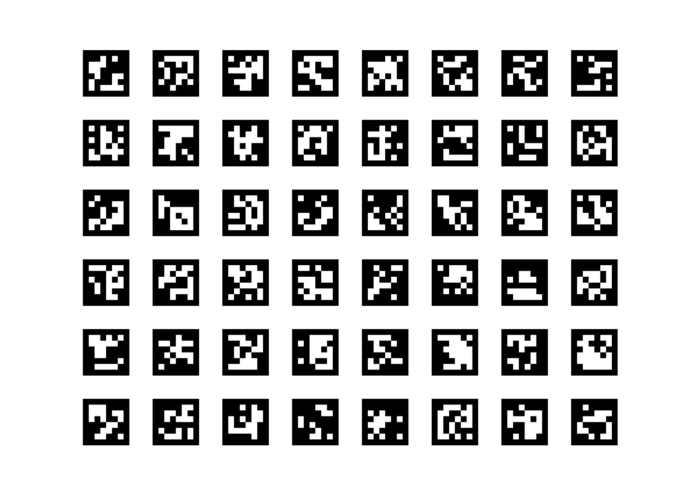

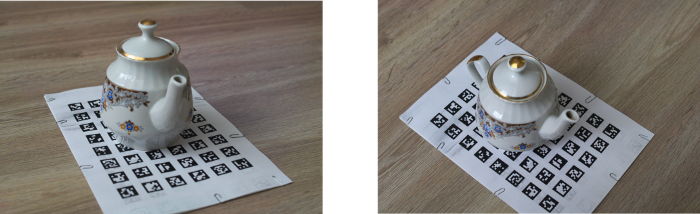

拍攝物體時，標記必須保持不動，并在每張物體照片中進入相機視野。

該庫檢測標記控制點，然后使用相機焦距計算標記 3D 位置（rvec和tvec）。

auto arucoDict = cv::aruco::getPredefinedDictionary(cv::aruco::DICT_6X6_250);
  auto grid = cv::aruco::GridBoard::create(6, 8, 0.04, 0.02, arucoDict);
  Mat gray;
  vector<Mat> board_corners;
  Mat board_ids;
  cvtColor(img_bgr, gray, COLOR_BGR2GRAY);
  cv::aruco::detectMarkers(gray, arucoDict, board_corners, board_ids);
  if (board_corners.empty())
  {
    return false;
  }
  double pixelsFocalLength = focalLengthToPixels(focalLength, img_bgra.rows);
  cameraMatrix = (Mat_<double>(3, 3)<< pixelsFocalLength, 0, img_bgra.cols*0.5, 0, pixelsFocalLength, img_bgra.rows*0.5, 0, 0, 1);

  cv::aruco::estimatePoseBoard(board_corners, board_ids, grid, cameraMatrix, Mat(), rvec, tvec);
  loadExtrisicParameters(rvec, tvec, modelviewMatrix);

rvec和tvec參數確定GL_MODELVIEW矩陣（參見HFrame ::loadExtrisicParameters函數）。

void HFrame::loadExtrisicParameters(const Mat &Rvec, const Mat &Tvec, Mat &modelview_matrix)
{
  // http://kgeorge.github.io/2014/03/08/calculating-opengl-perspective-matrix-from-opencv-intrinsic-matrix/
  CV_Assert(Rvec.rows == 3);
  CV_Assert(Tvec.rows == 3);
  Mat Rot(3,3,CV_32FC1);
  Rodrigues(Rvec, Rot);

  // [R | t] matrix
  Mat_<double> para = Mat_<double>::eye(4,4);
  Rot.convertTo(para(Rect(0,0,3,3)),CV_64F);
  Tvec.copyTo(para(Rect(3,0,1,3)));

  Mat cvToGl = Mat::zeros(4, 4, CV_64F);
  cvToGl.at<double>(0, 0) = 1.0f;
  cvToGl.at<double>(1, 1) = -1.0f; // Invert the y axis
  cvToGl.at<double>(2, 2) = -1.0f; // invert the z axis
  cvToGl.at<double>(3, 3) = 1.0f;

  para = cvToGl * para;

  Mat(para.t()).copyTo(modelview_matrix); // transpose to col-major for OpenGL
}

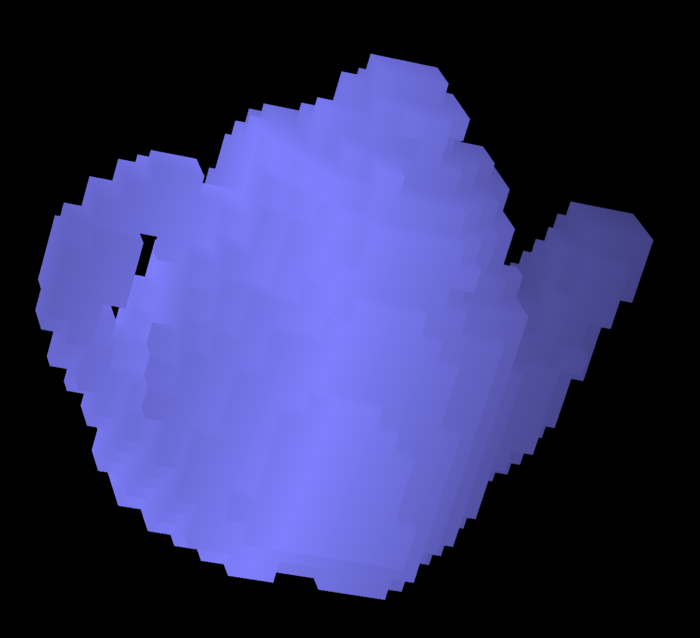

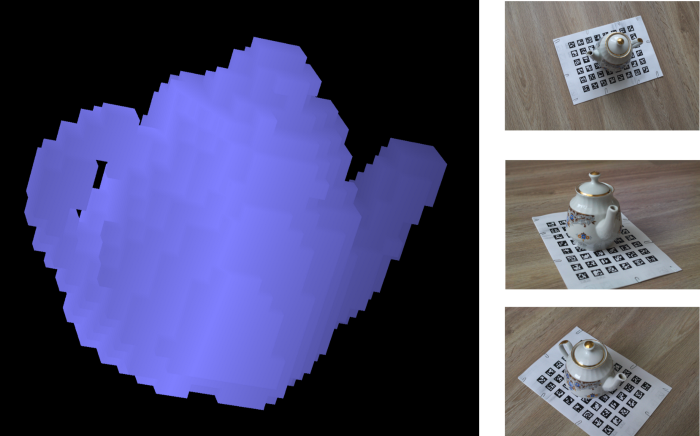

至此，我們學會了如何在圖像平面上投影體素，確定體素相對于物體圖像的位置，計算投影參數，并通過處理來自多個攝像機的數據來確定體素是否屬于物體體；這是一種用于重建 3D 對象的簡化但完整的技術，源代碼可以在這里下載。
