我們用 VPN 傳送的數據是沒有經過加密的。為了不讓別人知道我們傳送了什么數據，可以使用加密工具來加密兩臺計算機或者兩個子網之間傳輸的數據。使用 IPSec，可以對兩臺主機之間的通信進行加密，而不僅僅加密 VPN 通信。openvpn 可以建立使用 SSL 加密的 VPN 連接。本文僅介紹 IPSec 的配置方法。

　　下面是 IPSec 的配置過程。

　　操作系統：FreeBSD13.1-RELEASE。

　　要使用 IPSec，需要安裝 ipsec-tools，它在 ports 樹中的 /usr/ports/security 目錄下面。分別在兩臺主機上安裝 ipsec-tools：

# pkg install ipsec-tools

　　使用 FreeBSD 的 ports 樹，我們可以看到很多軟件，可以通過 pkg-descr 文件看它的功能是什么。大多數軟件都有示例配置。FreeBSD 擁有全面細致的手冊，能夠解決安裝配置和使用中遇到的許多問題。軟件自帶示例配置，在 /usr/local/share/examples 目錄下面。

一、兩個主機之間的數據加密。

　　主機一：10.10.10.74 主機二：10.10.10.92。兩個主機都已經安裝了ipsec-tools。

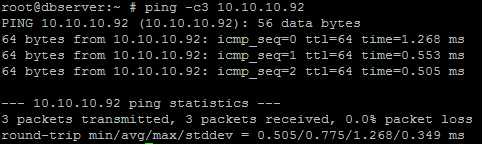

　　兩個主機之間能夠通常通信：

主機一（10.10.10.74）配置：

　　創建文件 /usr/local/etc/psk.txt，并設置屬性：

# cd /usr/local/etc
# echo "10.10.10.92 abcdefg1234567">>psk.txt
# chmod 400 psk.txt

　　創建文件 sekey.conf，內容如下：

#!/sbin/setkey -f
flush;
spdflush;

spdadd 10.10.10.74 10.10.10.92 any -P out ipsec esp/transport//require ah/transport//require;
spdadd 10.10.10.92 10.10.10.74 any -P in ipsec esp/transport//require ah/transport//require;

　　創建文件 racoon.conf，內容如下：

path pre_shared_key "/usr/local/etc/racoon/psk.txt" ;
listen  # address [port] that racoon will listen on
{
        isakmp          10.10.10.74 [500];
        isakmp_natt     10.10.10.74 [4500];
}
remote anonymous
{
        exchange_mode main,base;
        lifetime time 24 hour ; # sec,min,hour
        proposal {
                encryption_algorithm 3des;
                hash_algorithm sha1;
                authentication_method pre_shared_key ;
                dh_group 2 ;
        }
        proposal_check strict;
}
sainfo anonymous
{
        pfs_group 2;
        lifetime time 12 hour ;
        encryption_algorithm   aes 256;
        authentication_algorithm hmac_sha1;
        compression_algorithm deflate ;
}

　　執行命令：

# setkey -f /usr/local/etc/racoon/setkey.conf

　　用下面的命令可以看到 setkey.conf 文件的兩項已經裝入：

 # setkey -DP
10.10.10.92[any] 10.10.10.74[any] any
        in ipsec
        esp/transport//require
        ah/transport//require
        spid=6 seq=1 pid=15268 scope=global
        refcnt=1
10.10.10.74[any] 10.10.10.92[any] any
        out ipsec
        esp/transport//require
        ah/transport//require
        spid=5 seq=0 pid=15268 scope=global
        refcnt=1

　　執行下面的命令：

# /usr/local/sbin/racoon -F -f /usr/local/etc/racoon/racoon.conf -l /var/log/racoon.log
Foreground mode.
2022-06-15 16:49:32: INFO: @(#)ipsec-tools 0.8.2 (http://ipsec-tools.sourceforge.NET)
2022-06-15 16:49:32: INFO: @(#)This product linked OpenSSL 1.1.1o-freebsd  3 May 2022 (http://www.openssl.org/)
2022-06-15 16:49:32: INFO: Reading configuration from "/usr/local/etc/racoon/racoon.conf"
2022-06-15 16:49:32: WARNING: setsockopt(UDP_ENCAP_ESPINUDP): UDP_ENCAP Protocol not available
2022-06-15 16:49:32: ERROR: privsep_setsockopt (Protocol not available)
2022-06-15 16:49:32: ERROR: privsep_setsockopt (Protocol not available)
2022-06-15 16:49:32: INFO: 10.10.10.92[4500] used as isakmp port (fd=5)
2022-06-15 16:49:32: ERROR: privsep_setsockopt (Protocol not available)
2022-06-15 16:49:32: ERROR: privsep_setsockopt (Protocol not available)
2022-06-15 16:49:32: INFO: 10.10.10.92[500] used as isakmp port (fd=6)

　　提示錯誤。原因是默認安裝的操作系統內核沒有 ipsec 支持?？梢远ㄖ苾群?，重新編譯安裝就行了。我在內核配置文件中加上了下面兩行：

options IPSEC
options IPSEC_DEBUG

　　也可以不定制內核，直接用下面的命令動態加載 ipsec：

# kldload ipsec.ko

　　這時再執行下面的命令就顯示正常：

# /usr/local/sbin/racoon -F -f /usr/local/etc/racoon/racoon.conf -l /var/log/racoon.log
Foreground mode.
2022-06-15 16:50:51: INFO: @(#)ipsec-tools 0.8.2 (http://ipsec-tools.sourceforge.net)
2022-06-15 16:50:51: INFO: @(#)This product linked OpenSSL 1.1.1o-freebsd  3 May 2022 (http://www.openssl.org/)
2022-06-15 16:50:51: INFO: Reading configuration from "/usr/local/etc/racoon/racoon.conf"
2022-06-15 16:50:51: INFO: 10.10.10.92[4500] used for NAT-T
2022-06-15 16:50:51: INFO: 10.10.10.92[4500] used as isakmp port (fd=5)
2022-06-15 16:50:51: INFO: 10.10.10.92[500] used as isakmp port (fd=6)

主機二（10.10.10.92)配置：

　　復制上面的文件到同一目錄下（可以用 scp 或者 sftp 復制）。將配置文件中的 IP 地址對調，即把 10.10.10.74 全部換成 10.10.10.92

　　加載 ipsec 支持：

# kldload ipsec.ko

依次執行前面主機一執行過的兩個命令：

# setkey -f /usr/local/etc/racoon/setkey.conf
# /usr/local/sbin/racoon -F -f /usr/local/etc/racoon/racoon.conf -l /var/log/racoon.log
Foreground mode.
2022-06-15 09:51:49: INFO: @(#)ipsec-tools 0.8.2 (http://ipsec-tools.sourceforge.net)
2022-06-15 09:51:49: INFO: @(#)This product linked OpenSSL 1.1.1o-freebsd  3 May 2022 (http://www.openssl.org/)
2022-06-15 09:51:49: INFO: Reading configuration from "/usr/local/etc/racoon/racoon.conf"
2022-06-15 09:51:49: INFO: 10.10.10.74[4500] used for NAT-T
2022-06-15 09:51:49: INFO: 10.10.10.74[4500] used as isakmp port (fd=5)
2022-06-15 09:51:49: INFO: 10.10.10.74[500] used as isakmp port (fd=6)

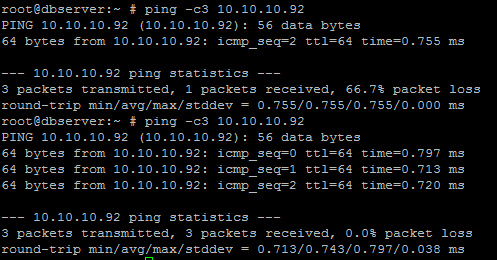

在主機一ping主機二，會這樣顯示：

第一次ping，丟掉了兩個包，建立加密連接之后，就正常了。

看主機一的輸出：

2022-06-15 09:51:49: INFO: @(#)ipsec-tools 0.8.2 (http://ipsec-tools.sourceforge.net)
2022-06-15 09:51:49: INFO: @(#)This product linked OpenSSL 1.1.1o-freebsd  3 May 2022 (http://www.openssl.org/)
2022-06-15 09:51:49: INFO: Reading configuration from "/usr/local/etc/racoon/racoon.conf"
2022-06-15 09:51:49: INFO: 10.10.10.74[4500] used for NAT-T
2022-06-15 09:51:49: INFO: 10.10.10.74[4500] used as isakmp port (fd=5)
2022-06-15 09:51:49: INFO: 10.10.10.74[500] used as isakmp port (fd=6)
2022-06-15 09:52:28: INFO: IPsec-SA request for 10.10.10.92 queued due to no phase1 found.
2022-06-15 09:52:28: INFO: initiate new phase 1 negotiation: 10.10.10.74[500]<=>10.10.10.92[500]
2022-06-15 09:52:28: INFO: begin Identity Protection mode.
2022-06-15 09:52:28: INFO: received Vendor ID: DPD
2022-06-15 09:52:28: INFO: ISAKMP-SA established 10.10.10.74[500]-10.10.10.92[500] spi:9c05e88e55dd0ead:3be77ea323c63ae8
2022-06-15 09:52:28: [10.10.10.92] INFO: received INITIAL-CONTACT
2022-06-15 09:52:29: INFO: initiate new phase 2 negotiation: 10.10.10.74[500]<=>10.10.10.92[500]
2022-06-15 09:52:29: INFO: IPsec-SA established: AH/Transport 10.10.10.74[500]->10.10.10.92[500] spi=187131851(0xb2767cb)
2022-06-15 09:52:29: INFO: IPsec-SA established: ESP/Transport 10.10.10.74[500]->10.10.10.92[500] spi=196520647(0xbb6aac7)
2022-06-15 09:52:29: INFO: IPsec-SA established: AH/Transport 10.10.10.74[500]->10.10.10.92[500] spi=56908505(0x3645ad9)
2022-06-15 09:52:29: INFO: IPsec-SA established: ESP/Transport 10.10.10.74[500]->10.10.10.92[500] spi=170687013(0xa2c7a25)

主機二的輸出：

Foreground mode.
2022-06-15 17:52:11: INFO: @(#)ipsec-tools 0.8.2 (http://ipsec-tools.sourceforge.net)
2022-06-15 17:52:11: INFO: @(#)This product linked OpenSSL 1.1.1o-freebsd  3 May 2022 (http://www.openssl.org/)
2022-06-15 17:52:11: INFO: Reading configuration from "/usr/local/etc/racoon/racoon.conf"
2022-06-15 17:52:11: INFO: 10.10.10.92[4500] used for NAT-T
2022-06-15 17:52:11: INFO: 10.10.10.92[4500] used as isakmp port (fd=5)
2022-06-15 17:52:11: INFO: 10.10.10.92[500] used as isakmp port (fd=6)
2022-06-15 17:52:27: INFO: respond new phase 1 negotiation: 10.10.10.92[500]<=>10.10.10.74[500]
2022-06-15 17:52:27: INFO: begin Identity Protection mode.
2022-06-15 17:52:27: INFO: received Vendor ID: DPD
2022-06-15 17:52:27: INFO: ISAKMP-SA established 10.10.10.92[500]-10.10.10.74[500] spi:9c05e88e55dd0ead:3be77ea323c63ae8
2022-06-15 17:52:27: [10.10.10.74] INFO: received INITIAL-CONTACT
2022-06-15 17:52:28: INFO: respond new phase 2 negotiation: 10.10.10.92[500]<=>10.10.10.74[500]
2022-06-15 17:52:28: INFO: IPsec-SA established: AH/Transport 10.10.10.92[500]->10.10.10.74[500] spi=56908505(0x3645ad9)
2022-06-15 17:52:28: INFO: IPsec-SA established: ESP/Transport 10.10.10.92[500]->10.10.10.74[500] spi=170687013(0xa2c7a25)
2022-06-15 17:52:28: INFO: IPsec-SA established: AH/Transport 10.10.10.92[500]->10.10.10.74[500] spi=187131851(0xb2767cb)
2022-06-15 17:52:28: INFO: IPsec-SA established: ESP/Transport 10.10.10.92[500]->10.10.10.74[500] spi=196520647(0xbb6aac7)

到路由器用 tcpdump 查看傳送的數據：

# tcpdump -i em0 host 10.10.10.92 and dst 10.10.10.74
tcpdump: verbose output suppressed, use -v or -vv for full protocol decode
listening on em0, link-type EN10MB (Ethernet), capture size 262144 bytes
09:56:29.252361 IP 10.10.10.92 > 10.10.10.74: AH(spi=0x0b2767cb,seq=0x5): ESP(spi=0x0bb6aac7,seq=0x5), length 84
09:56:29.254597 IP 10.10.10.92 > 10.10.10.74: AH(spi=0x0b2767cb,seq=0x6): ESP(spi=0x0bb6aac7,seq=0x6), length 372
09:56:29.254961 IP 10.10.10.92 > 10.10.10.74: AH(spi=0x0b2767cb,seq=0x7): ESP(spi=0x0bb6aac7,seq=0x7), length 84
09:56:29.255449 IP 10.10.10.92 > 10.10.10.74: AH(spi=0x0b2767cb,seq=0x8): ESP(spi=0x0bb6aac7,seq=0x8), length 84

表明數據已經被加密。退出 racoon，再用 tcpdump 查看數據，顯示這樣：

# tcpdump -i em0 host 10.10.10.92 and dst 10.10.10.74
tcpdump: verbose output suppressed, use -v or -vv for full protocol decode
listening on em0, link-type EN10MB (Ethernet), capture size 262144 bytes
09:59:01.746824 IP 10.10.10.92.http > 10.10.10.74.54689: Flags [S.], seq 4062076932, ack 3510823228, win 65535, options [mss 1460,nop,wscale 6,sackOK,TS val 3952843041 ecr 1536066686], length 0
09:59:01.748276 IP 10.10.10.92.http > 10.10.10.74.54689: Flags [P.], seq 1:303, ack 266, win 1027, options [nop,nop,TS val 3952843041 ecr 1536066687], length 302: HTTP: HTTP/1.1 200 OK
09:59:01.748480 IP 10.10.10.92.http > 10.10.10.74.54689: Flags [F.], seq 303, ack 266, win 1027, options [nop,nop,TS val 3952843041 ecr 1536066687], length 0
09:59:01.748796 IP 10.10.10.92.http > 10.10.10.74.54689: Flags [.], ack 267, win 1026, options [nop,nop,TS val 3952843041 ecr 1536066688], length 0

能看到傳送的內容是http內容，已經不再加密，說明已經配置成功。加密前后都是執行同一命令：

lynx http://10.10.10.92

　　退出 racoon 之后，兩臺機器可能就連不通了?？稍趦蛇厔摻ㄎ募?setkey.x，文件內容如下：

#!/sbin/setkey -f
flush;
spdflush;

#spdadd 10.10.10.74 10.10.10.92 any -P out ipsec esp/transport//require ah/transport//require;
#spdadd 10.10.10.92 10.10.10.74 any -P in ipsec esp/transport//require ah/transport//require;

　　也就是把　setkey.conf 后面兩項注釋或刪除掉，然后兩邊執行命令：

 # setkey -f /usr/local/etc/racoon/setkey.x

　　此后兩邊恢復正常通信，傳送的數據不再加密。

二、兩個子網之間的數據加密。

　　子網一：10.10.10.0 路由器：10.10.10.99

　　子網二：172.15.0.0 路由器：172.15.0.19

　　先在兩子網之間先建立 VPN 連接，然后再加密兩臺路由器之間的數據。因為我用的是動態 IP 地址，自動建立并保持 VPN 連接，然后再加密。如果知道雙方的公網 IP 地址，也是可以將 VPN 一起加密的。ipsec 通過 500 或者 4500 端口連接，加密之后，就沒人知道你使用 VPN 連接了。這種方法聽起來更科學。

　　分別安裝 ipsec-tools，加載 ipsec 模塊：

# pkg install ipsec-tools
# kldload ipsec

　　可用下面的命令來查看系統加載了哪些模塊：

# kldstat
Id Refs Address                Size Name
 1   33 0xffffffff80200000  1f30590 kernel
 2    1 0xffffffff82131000    1fee0 ipsec.ko
 3    1 0xffffffff82319000     3218 intpm.ko
 4    1 0xffffffff8231d000     2180 smbus.ko
 5    1 0xffffffff82320000     39c0 ng_socket.ko
 6    9 0xffffffff82324000     aac8 netgraph.ko
 7    1 0xffffffff8232f000     43c4 ng_mppc.ko
 8    1 0xffffffff82334000     20b0 rc4.ko
 9    1 0xffffffff82337000     2398 ng_iface.ko
10    1 0xffffffff8233a000     61e8 ng_ppp.ko
11    1 0xffffffff82341000     2138 ng_tee.ko
12    1 0xffffffff82344000     3278 ng_pptpgre.ko
13    1 0xffffffff82348000     31e8 ng_ksocket.ko
14    1 0xffffffff8234c000     3138 ng_vjc.ko
15    1 0xffffffff82350000     2a08 mac_ntpd.ko
16    1 0xffffffff82353000     2138 ng_tcpmss.ko

子網一：10.10.10.0 路由器 10.10.10.99 的配置：

創建 psk.txt 文件

# cd /usr/local/etc/racoon
# echo "172.15.0.19 abcdefg123456">psk.txt
# chmod 400 psk.txt

setkey.conf 文件內容：

flush;
spdflush;
# To the home network
spdadd 10.10.10.0/24 172.15.0.0/24 any -P out ipsec esp/tunnel/10.10.10.99-172.15.0.19/use;
spdadd 172.15.0.0/24 10.10.10.0/24 any -P in ipsec esp/tunnel/172.15.0.19-10.10.10.99/use;

racoon.conf 文件內容：

path    pre_shared_key  "/usr/local/etc/racoon/psk.txt"; #location of pre-shared key file
#log     debug;	#log verbosity setting: set to 'notify' when testing and debugging is complete

padding	# options are not to be changed
{
        maximum_length  20;
        randomize       off;
        strict_check    off;
        exclusive_tail  off;
}

timer	# timing options. change as needed
{
        counter         5;
        interval        20 sec;
        persend         1;
#       natt_keepalive  15 sec;
        phase1          30 sec;
        phase2          15 sec;
}

listen	# address [port] that racoon will listen on
{
        isakmp          10.10.10.99 [500];
        isakmp_natt     10.10.10.99 [4500];
}

remote  anonymous [500]
{
        exchange_mode   main,aggressive;
        doi             ipsec_doi;
        situation       identity_only;
        my_identifier   address  10.10.10.99;
        peers_identifier      address  172.15.0.19;
        lifetime        time 8 hour;
        passive         off;
        proposal_check  obey;
#       nat_traversal   off;
        generate_policy off;

                        proposal {
                                encryption_algorithm    blowfish;
                                hash_algorithm          md5;
                                authentication_method   pre_shared_key;
                                lifetime time           30 sec;
                                dh_group                1;
                        }
}

sainfo  (address 10.10.10.0/24 any address 172.15.0.0/24 any)	# address $network/$netmask $type address $network/$netmask $type ( $type being any or esp)
{								# $network must be the two internal networks you are joining.
        pfs_group       1;
        lifetime        time    36000 sec;
        encryption_algorithm    aes 256;
        authentication_algorithm        hmac_sha1;
        compression_algorithm   deflate;
}

　　子網二：172.15.0.0 路由器：172.15.0.19 的配置。

　　配置和前述路由器的配置相似，將IP地址和子網地址對調，或者對應更換 IP 地址。

　　配置完成之后，兩端分別執行以下命令：

# setkey -f /usr/local/etc/racoon/setkey.conf
＃ # /usr/local/sbin/racoon -F -f /usr/local/etc/racoon/racoon.conf -l /var/log/racoon.log

　　在內網訪問對方內網機器，在路由器運行 tcpdump，會看到類似以下內容：

# tcpdump -i ng0 host 172.15.0.19 and dst 10.10.10.99
tcpdump: verbose output suppressed, use -v or -vv for full protocol decode
listening on ng0, link-type NULL (BSD loopback), capture size 262144 bytes
10:24:29.593381 IP 172.15.0.19 > 10.10.10.99: ESP(spi=0x0936e5a7,seq=0x7a7), length 100
10:24:29.609804 IP 172.15.0.19 > 10.10.10.99: ESP(spi=0x0936e5a7,seq=0x7a8), length 100
10:24:29.625372 IP 172.15.0.19 > 10.10.10.99: ESP(spi=0x0936e5a7,seq=0x7a9), length 100
10:24:29.625393 IP 172.15.0.19 > 10.10.10.99: ESP(spi=0x0936e5a7,seq=0x7aa), length 164
10:24:29.646215 IP 172.15.0.19 > 10.10.10.99: ESP(spi=0x0936e5a7,seq=0x7ab), length 84
10:24:29.688834 IP 172.15.0.19 > 10.10.10.99: ESP(spi=0x0936e5a7,seq=0x7ac), length 100
10:24:29.688852 IP 172.15.0.19 > 10.10.10.99: ESP(spi=0x0936e5a7,seq=0x7ad), length 100
10:24:29.689152 IP 172.15.0.19 > 10.10.10.99: ESP(spi=0x0936e5a7,seq=0x7ae), length 1316
10:24:29.689239 IP 172.15.0.19 > 10.10.10.99: ESP(spi=0x0936e5a7,seq=0x7af), length 1316
10:24:29.689306 IP 172.15.0.19 > 10.10.10.99: ESP(spi=0x0936e5a7,seq=0x7b0), length 500

　　說明兩內網之間的通信已經成功加密。查看另一個網卡的通信數據：

# tcpdump -i em0 host 172.15.0.19 and dst 10.10.10.1
tcpdump: verbose output suppressed, use -v or -vv for full protocol decode
listening on em0, link-type EN10MB (Ethernet), capture size 262144 bytes
10:28:01.303099 IP 172.15.0.19.http > 10.10.10.1.60732: Flags [S.], seq 2241464426, ack 4023246556, win 65535, options [mss 1352,nop,wscale 6,sackOK,eol], length 0
10:28:01.391391 IP 172.15.0.19.http > 10.10.10.1.60732: Flags [.], ack 460, win 1036, length 0
10:28:01.504631 IP 172.15.0.19.http > 10.10.10.1.60732: Flags [.], seq 1:1236, ack 460, win 1036, length 1235: HTTP: HTTP/1.1 200 OK
10:28:01.504753 IP 172.15.0.19.http > 10.10.10.1.60732: Flags [.], seq 1236:2471, ack 460, win 1036, length 1235: HTTP
10:28:01.504772 IP 172.15.0.19.http > 10.10.10.1.60732: Flags [P.], seq 2471:2889, ack 460, win 1036, length 418: HTTP

　　ng0 是 mpd5 建立 VPN 連接時創建的，em0 是內部網的網卡。可見數據進入子網內部之后是以明文方式傳送的，我訪問的是 http 服務。

　　要在機器啟動時自動加載 ipsec 來加密通信，可在 /etc/rc.conf 文件中加入以下幾行。

ipsec_enable="YES"
ipsec_program="/usr/local/sbin/setkey"
ipsec_file="/usr/local/etc/racoon/setkey.conf"
racoon_enable="yes"

　　如果機器啟動時沒有加載 ipsec，可以在 /boot/loader.conf 中加入

ipsec_load="YES"

　　以后重新啟動機器，就會自動啟動ipsec。

日日操夜夜添-日日操影院-日日草夜夜操-日日干干-精品一区二区三区波多野结衣-精品一区二区三区高清免费不卡

加密網絡通信，IPSec 的配置

一、兩個主機之間的數據加密。

二、兩個子網之間的數據加密。

數獨大挑戰2018-06-03

答題星2018-06-03

全階人生考試2018-06-03

運動步數有氧達人2018-06-03

每日養生app2018-06-03

體育訓練成績評定2018-06-03

日日操夜夜添-日日操影院-日日草夜夜操-日日干干-精品一区二区三区波多野结衣-精品一区二区三区高清免费不卡

加密網絡通信，IPSec 的配置

一、兩個主機之間的數據加密。

二、兩個子網之間的數據加密。

數獨大挑戰2018-06-03

答題星2018-06-03

全階人生考試2018-06-03

運動步數有氧達人2018-06-03

每日養生app2018-06-03

體育訓練成績評定2018-06-03

加密網絡通信，IPSec 的配置

一、兩個主機之間的數據加密。

二、兩個子網之間的數據加密。
