一、雙機主備模式
1、準備
主機 |
IP |
作用 |
主機1 |
10.100.1.10 |
Nginx1 |
主機2 |
10.100.1.11 |
Nginx2 |
無 |
10.100.1.5 |
VIP |

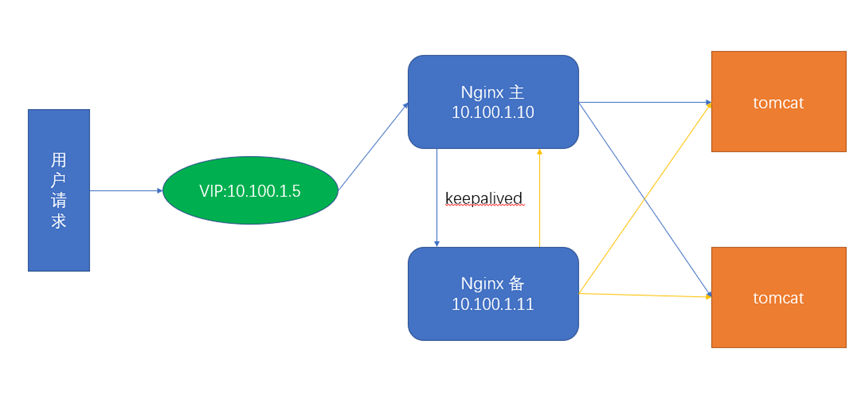

2、主備模式架構
3、keepalived
3.1、keppalived安裝
[root@nginx1 ~]# yum install -y keepalived
[root@nginx2 ~]# yum install -y keepalived
3.2、修改keepalived配置
配置文件路徑:
/etc/keepalived/keepalived.conf
nginx1配置(主節點)
global_defs { #全局配置
router_id lb01 #標識身份->名稱
}
vrrp_instance VI_1 {
state MASTER #標識角色狀態(主節點)
interface ens33 #網卡綁定接口
virtual_router_id 50 #虛擬路由id
priority 150 #優先級
advert_int 1 #監測間隔時間
authentication { #認證
auth_type PASS #認證方式
auth_pass 1111 #認證密碼
}
virtual_ipaddress {
10.100.1.5 #虛擬的VIP地址
}
}
nginx2配置(備節點)
global_defs { #全局配置
router_id lb02 #標識身份->名稱
}
vrrp_instance VI_1 {
state BACKUP #標識角色狀態(備節點)
interface ens33 #網卡綁定接口
virtual_router_id 50 #虛擬路由id
priority 100 #優先級
advert_int 1 #監測間隔時間
authentication { #認證
auth_type PASS #認證方式
auth_pass 1111 #認證密碼
}
virtual_ipaddress {
10.100.1.5 #虛擬的VIP地址
}
}
3.3、啟動keepalived服務
[root@nginx1 ~]# systemctl start keepalived
[root@nginx1 ~]# systemctl enable keepalived
[root@nginx2 ~]# systemctl start keepalived
[root@nginx2 ~]# systemctl enable keepalived
3.4、測試
在nginx1上查看是否有VIP
[root@nginx1 ~]# ip addr | grep ens33
2: ens33: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP qlen 1000
inet 10.100.1.10/8 brd 10.255.255.255 scope global ens33
inet 10.100.1.5/32 scope global ens33
關閉nginx1的keeplived,查看VIP是否會主動飄到nginx2
[root@nginx1 ~]# systemctl stop keepalived
[root@nginx2 ~]# ip addr | grep ens33
2: ens33: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP qlen 1000
inet 10.100.1.11/8 brd 10.255.255.255 scope global ens33
inet 10.100.1.5/32 scope global ens33
啟動nginx1的keepalived,查看nginx1是否會搶占VIP
[root@nginx1 ~]# systemctl start keepalived
[root@nginx1 ~]# ip addr | grep ens33
2: ens33: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP qlen 1000
inet 10.100.1.10/8 brd 10.255.255.255 scope global ens33
inet 10.100.1.5/32 scope global ens33
3.5、配置nginx檢測腳本
配置完keepalived之后,存在一個問題,就是如果掛的不是keepalived而是這臺電腦上的Nginx的話,keepalived的轉發就不會生效,因為它無法識別Nginx服務是否正常
解決方法:在keepalived.conf文件中配置對Nginx的定時檢查,如果發現Nginx掛了,調用腳本重啟Nginx
3.5.1、編輯腳本
vim /etc/keepalived/check_nginx.sh
#!/bin/bash
A=`ps -C nginx --no-header | wc -l`#判斷nginx是否為啟動,否,則啟動nginx
if [ $A -eq 0 ];then
/usr/local/nginx/sbin/nginx #啟動nginx
sleep 3 #等待3秒
if [ `ps -C nginx --no-header | wc -l` -eq 0 ];then #啟動失敗的話,則停止keepalived服務
systemctl stop keepalived
fi
fi
3.5.2、增加運行權限
[root@nginx1 ~]# chmod a+x /etc/keepalived/check_nginx.sh

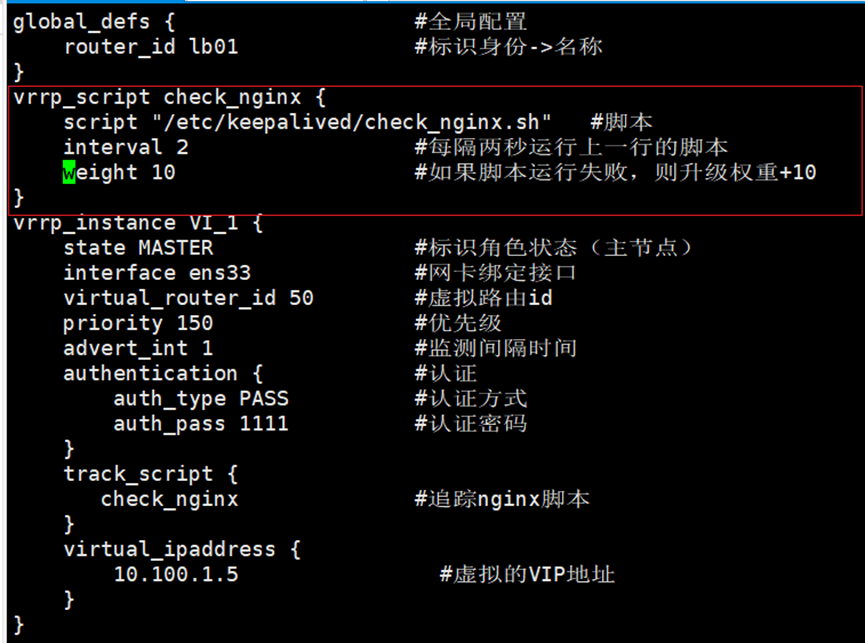

3.5.3、在keepalived配置文件中寫入監聽nginx腳本
vrrp_script check_nginx {
script "
/etc/keepalived/check_nginx.sh" #腳本
interval 2 #每隔兩秒運行上一行的腳本
weight 10 #如果腳本運行失敗,則升級權重+10
}

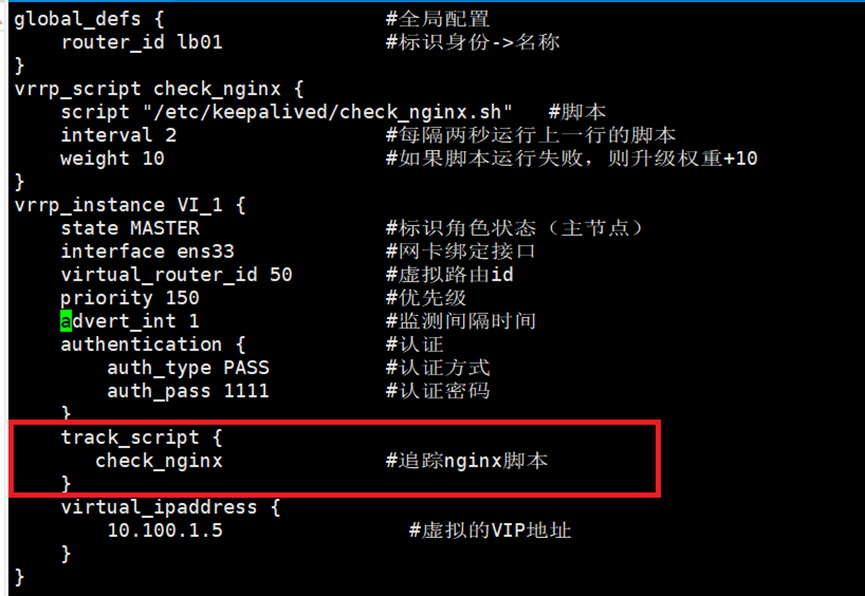

在vrrp_instance中新增監控的腳本
track_script {
check_nginx #追蹤nginx腳本
}
4、nginx
4.1、nginx安裝
安裝依賴包
[root@nginx1 ~]# yum -y install pcre pcre-devel zlib zlib-devel openssl openssl-devel

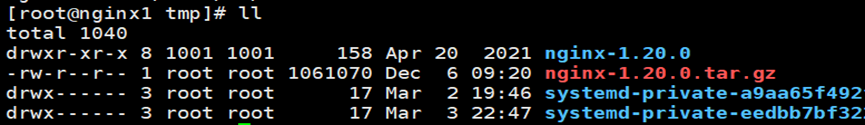

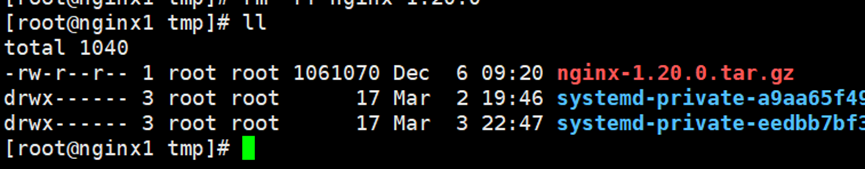

上傳源碼包到tmp目錄
解壓該源碼文件
[root@nginx1 tmp]# tar -zxvf nginx-1.20.0.tar.gz
進入到nginx-1.12.0目錄,指定安裝目錄/usr/local/nginx
[root@nginx1 nginx-1.20.0]# ./configure --prefix=/usr/local/nginx --with-http_stub_status_module --with-http_ssl_module
編譯安裝
[root@nginx1 nginx-1.20.0]# make && make install
進入到/usr/local/nginx/sbin,執行./nginx啟動nginx服務
[root@nginx1 sbin]# /usr/local/nginx/sbin/nginx
查看nginx是否啟動成功
[root@nginx1 sbin]# ps -ef | grep nginx
4.2、測試
4.2.1、關閉nginx服務
關閉nginx服務,查看keepalived是否會將nginx啟動
1)、執行命令/usr/local/nginx/sbin -s stop停止nginx服務
[root@nginx1 keepalived]# /usr/local/nginx/sbin/nginx -s stop
2)、執行命令ps -ef | grep nginx查看nginx服務是否啟動
[root@nginx1 keepalived]# ps -ef | grep nginx
4.2.2、修改nginx配置
修改nginx配置,讓nginx服務啟動失敗,查看keepalived是否會切換到備節點

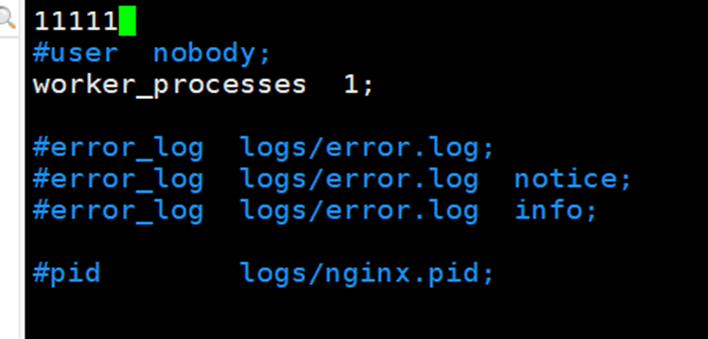

1)、修改nginx配置
2)、執行命令停止nginx服務
[root@nginx1 keepalived]# ps -ef | grep nginx | grep -v nginx | awk '{print "kill -9",$2}' | sh
3)、執行命令ps -ef | grep nginx查看nginx服務是否啟動,否,查看keepalived的狀態

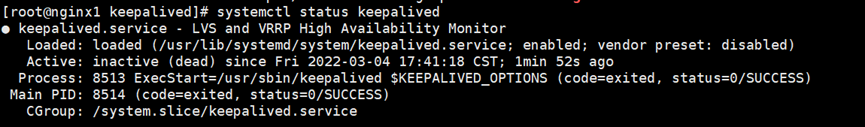

4)、查看keepalived的服務狀態
[root@nginx1 keepalived]# systemctl status keepalived
5)、登錄nginx2查看VIP是否飄到該服務器
[root@nginx2 ~]# ip addr | grep ens33
4.2.3、重新啟動nginx服務
修改為正確的nginx配置,重新啟動nginx服務,啟動keepalived服務,查看VIP是否會重新飄到nginx1上面
1)、修改為正確的nginx配置后,啟動nginx服務
[root@nginx1 keepalived]# /usr/local/nginx/sbin/nginx
2)、啟動keepalived服務
[root@nginx1 keepalived]# systemctl start keepalived
3)、查看VIP是否重新飄到原先的服務器
[root@nginx1 keepalived]# ip addr | grep ens33
二、LVS+Keepalived+Nginx高可用
1、準備
主機 |
IP |
作用 |
主機1 |
10.100.1.10 |
Keepalived Master |
主機2 |
10.100.1.11 |
Keepalived Backup |
主機3 |
10.100.1.12 |
Nginx1 |
主機4 |
10.100.1.13 |
Nginx2 |
無 |
10.100.1.5 |
VIP |

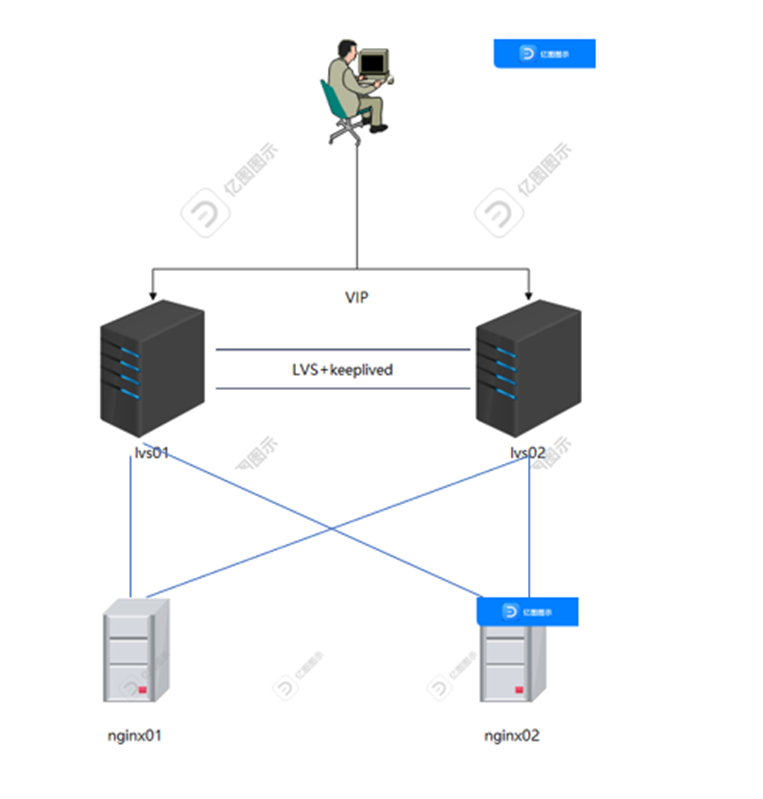

2、高可用架構
3、keepalived
3.1、keppalived安裝
[root@nginx1 ~]# yum install -y keepalived
[root@nginx2 ~]# yum install -y keepalived
3.2、修改keepalived配置
配置文件路徑:
/etc/keepalived/keepalived.conf
lvs1配置(主節點)
global_defs { #全局配置
router_id lb01 #標識身份->名稱
}
vrrp_instance VI_1 {
state MASTER #標識角色狀態(主節點)
interface ens33 #網卡綁定接口
virtual_router_id 50 #虛擬路由id
priority 150 #優先級
advert_int 1 #監測間隔時間
authentication { #認證
auth_type PASS #認證方式
auth_pass 1111 #認證密碼
}
virtual_ipaddress {
10.100.1.5 #虛擬的VIP地址
}
}
# 定義對外提供服務的LVS的VIP以及port
virtual_server 10.100.1.5 80 {
delay_loop 6 # 設置健康檢查時間,單位是秒
lb_algo rr # 設置負載調度的算法為wlc
lb_kind DR # 設置LVS實現負載的機制,有NAT、TUN、DR三個模式
nat_mask 255.255.255.0
persistence_timeout 0
protocol TCP
real_server 10.100.1.12 80 { # 指定real server1的IP地址
weight 3 # 配置節點權值,數字越大權重越高
TCP_CHECK {
connect_timeout 10
nb_get_retry 3
delay_before_retry 3
connect_port 80
}
}
real_server 10.100.1.13 80 { # 指定real server2的IP地址
weight 3 # 配置節點權值,數字越大權重越高
TCP_CHECK {
connect_timeout 10
nb_get_retry 3
delay_before_retry 3
connect_port 80
}
}
}
lvs2配置(備節點)
global_defs { #全局配置
router_id lb02 #標識身份->名稱
}
vrrp_instance VI_1 {
state BACKUP #標識角色狀態(備節點)
interface ens33 #網卡綁定接口
virtual_router_id 50 #虛擬路由id
priority 100 #優先級
advert_int 1 #監測間隔時間
authentication { #認證
auth_type PASS #認證方式
auth_pass 1111 #認證密碼
}
virtual_ipaddress {
10.100.1.5 #虛擬的VIP地址
}
}
# 定義對外提供服務的LVS的VIP以及port
virtual_server 10.100.1.5 80 {
delay_loop 6 # 設置健康檢查時間,單位是秒
lb_algo rr # 設置負載調度的算法為wlc
lb_kind DR # 設置LVS實現負載的機制,有NAT、TUN、DR三個模式
nat_mask 255.255.255.0
persistence_timeout 0
protocol TCP
real_server 10.100.1.12 80 { # 指定real server1的IP地址
weight 3 # 配置節點權值,數字越大權重越高
TCP_CHECK {
connect_timeout 10
nb_get_retry 3
delay_before_retry 3
connect_port 80
}
}
real_server 10.100.1.13 80 { # 指定real server2的IP地址
weight 3 # 配置節點權值,數字越大權重越高
TCP_CHECK {
connect_timeout 10
nb_get_retry 3
delay_before_retry 3
connect_port 80
}
}
}
3.3、啟動keepalived服務
[root@nginx1 ~]# systemctl start keepalived
[root@nginx1 ~]# systemctl enable keepalived
[root@nginx2 ~]# systemctl start keepalived
[root@nginx2 ~]# systemctl enable keepalived
4、LVS
4.1、ipvsadm安裝
[root@lvs1 ~]# yum install -y ipvsadm
[root@lvs2 ~]# yum install -y ipvsadm
5、nginx
5.1、nginx安裝
安裝依賴包
[root@nginx1 ~]# yum -y install pcre pcre-devel zlib zlib-devel openssl openssl-devel
上傳源碼包到tmp目錄
解壓該源碼文件
[root@nginx1 tmp]# tar -zxvf nginx-1.20.0.tar.gz
進入到nginx-1.12.0目錄,指定安裝目錄/usr/local/nginx
[root@nginx1 nginx-1.20.0]# ./configure --prefix=/usr/local/nginx --with-http_stub_status_module --with-http_ssl_module
編譯安裝
[root@nginx1 nginx-1.20.0]# make && make install
進入到/usr/local/nginx/sbin,執行./nginx啟動nginx服務
[root@nginx1 sbin]# /usr/local/nginx/sbin/nginx
查看nginx是否啟動成功
[root@nginx1 sbin]# ps -ef | grep nginx
5.2、編寫LVS的realserver的健康狀態檢測腳本
Nginx的兩臺機器都需要配置
1)、進入到init文件夾
[root@nginx1 ~]# cd /etc/init.d/
2)、編輯腳本realserver.sh
[root@nginx1 init.d]# vim realserver.sh
#虛擬的vip 根據自己的實際情況定義
SNS_VIP=10.100.1.5
/etc/rc.d/init.d/functions
case "$1" in
start)
ifconfig lo:0 $SNS_VIP netmask 255.255.255.255 broadcast $SNS_VIP
/sbin/route add -host $SNS_VIP dev lo:0
echo "1" >/proc/sys/net/ipv4/conf/lo/arp_ignore
echo "2" >/proc/sys/net/ipv4/conf/lo/arp_announce
echo "1" >/proc/sys/net/ipv4/conf/all/arp_ignore
echo "2" >/proc/sys/net/ipv4/conf/all/arp_announce
sysctl -p >/dev/null 2>&1
echo "RealServer Start OK"
;;
stop)
ifconfig lo:0 down
route del $SNS_VIP >/dev/null 2>&1
echo "0" >/proc/sys/net/ipv4/conf/lo/arp_ignore
echo "0" >/proc/sys/net/ipv4/conf/lo/arp_announce
echo "0" >/proc/sys/net/ipv4/conf/all/arp_ignore
echo "0" >/proc/sys/net/ipv4/conf/all/arp_announce
echo "RealServer Stoped"
;;
*)
echo "Usage: $0 {start|stop}"
exit 1
esac
exit 0
3)、設置腳本權限
[root@nginx1 init.d]# chmod +x realserver.sh
[root@nginx1 init.d]# chmod +x /etc/rc.d/init.d/functions
4)、執行腳本
[root@nginx1 init.d]# service realserver.sh start

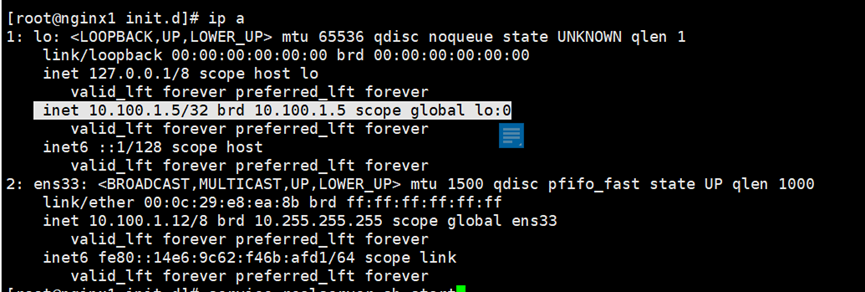

5)、查看執行結果
[root@nginx1 init.d]# ip a
如果有顯示VIP,則說明成功
6、測試
6.1、nginx測試

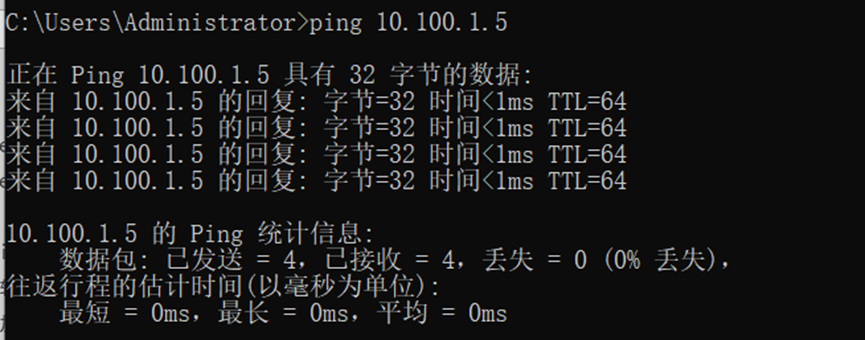

1)、測試VIP
ping 10.100.1.5

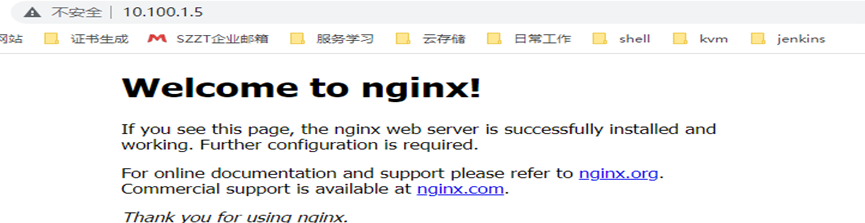

2)、網頁測試VIP
6.2、keepalived高可用測試
在lvs1上查看是否有VIP
[root@lvs1 ~]# ip addr | grep ens33
2: ens33: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP qlen 1000
inet 10.100.1.10/8 brd 10.255.255.255 scope global ens33
inet 10.100.1.5/32 scope global ens33
關閉lvs1的keeplived,查看VIP是否會主動飄到nginx2
[root@lvs1 ~]# systemctl stop keepalived
[root@lvs2 ~]# ip addr | grep ens33
2: ens33: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP qlen 1000
inet 10.100.1.11/8 brd 10.255.255.255 scope global ens33
inet 10.100.1.5/32 scope global ens33
啟動lvs1的keepalived,查看nginx1是否會搶占VIP
[root@lvs1 ~]# systemctl start keepalived
[root@lvs1 ~]# ip addr | grep ens33
2: ens33: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP qlen 1000
inet 10.100.1.10/8 brd 10.255.255.255 scope global ens33
inet 10.100.1.5/32 scope global ens33
6.3、LVS監控測試

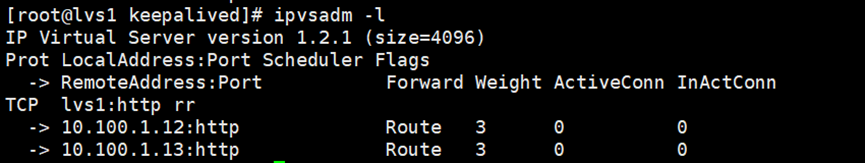

1)、查看最新的VIP對應的realserver的情況
[root@lvs1 keepalived]# ipvsadm -l
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
-> RemoteAddress:Port Forward Weight ActiveConn InActConn
TCP lvs1:http rr
-> 10.100.1.12:http Route 3 0 0
-> 10.100.1.13:http Route 3 0 0
查看到10.100.1.112和10.100.1.113兩臺服務器都在
2)、測試停掉10.100.1.112
[root@nginx1 ~]# /usr/local/nginx/sbin/nginx -s stop

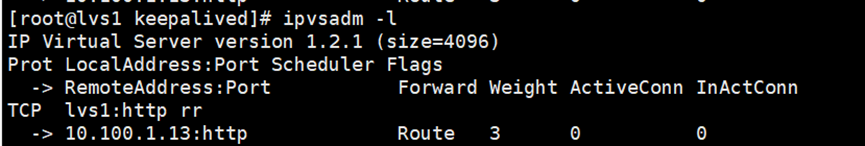

3)、查看最新的VIP對應的realserver的情況
[root@lvs1 keepalived]# ipvsadm -l
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
-> RemoteAddress:Port Forward Weight ActiveConn InActConn
TCP lvs1:http rr
-> 10.100.1.13:http Route 3 0 0
可以查看到10.100.1.12這臺服務器已經被移除了
4)、恢復10.100.1.12
lvs又會自動監控并加入10.100.1.12
[root@nginx1 ~]# /usr/local/nginx/sbin/nginx
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
-> RemoteAddress:Port Forward Weight ActiveConn InActConn
TCP lvs1:http rr
-> 10.100.1.12:http Route 3 0 0
-> 10.100.1.13:http Route 3 0 0
