硬件網關配置將物理網絡映射到虛擬網絡。映射配置允許 NSX 利用 Open vSwitch 數據庫 (Open vSwitch Database, OVSDB)。
OVSDB 數據庫包含有關物理硬件和虛擬網絡的信息。供應商硬件承載數據庫服務器。
NSX 邏輯網絡中的硬件網關交換機終止 VXLAN 隧道。對于虛擬網絡，硬件網關交換機稱為硬件 VTEP。有關 VTEP 的詳細信息，請參見《NSX 安裝指南》和《NSX 網絡虛擬化設計指南》。
具有硬件網關的最小拓撲包含以下組件：
- 物理服務器
- 硬件網關交換機（L2 端口）
- IP 網絡
- 最少四個管理程序，包括兩個具有虛擬機的復制群集
- 具有至少三個節點的控制器群集
具有硬件網關的示例拓撲將 HV1 和 HV2 顯示為兩個管理程序。VM1 虛擬機位于 HV1 上。VTEP1 位于 HV1 上，VTEP2 位于 HV2 上，VTEP3 位于硬件網關上。與位于同一子網 221 的兩個管理程序相比，硬件網關位于不同的子網 211。
莆田IT外包|服務器虛擬化|數據存儲|數據備份|網絡故障排除
硬件網關底層配置可能包含以下組件之一：
- 單個交換機
- 具有不同 IP 地址的多個物理總線交換機
- 具有多個交換機的硬件交換機控制器
NSX Controller 使用其 IP 地址在端口 6640 上與硬件網關進行通信。該連接用于與硬件網關之間發送和接收 OVSDB 事務。
場景：硬件網關關示例配置
該場景描述了用于為 NSX 部署配置硬件網關交換機的典型任務。任務順序顯示如何將虛擬機 VM1 連接到物理服務器，以及如何使用硬件網關將 WebService 邏輯交換機連接到 VLAN 服務器 VLAN 160。

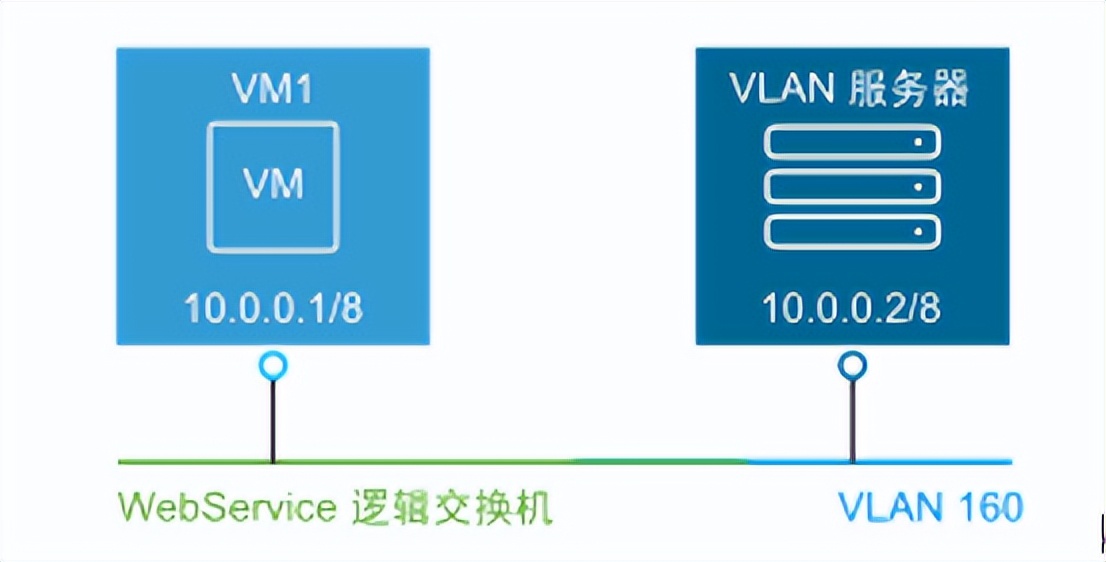

示例拓撲顯示虛擬機 VM1 和 VLAN 服務器在子網 10 中配置了一個 IP 地址。VM1 連接到 WebService 邏輯交換機。VLAN 服務器連接到物理服務器上的 VLAN 160。
莆田IT外包|服務器虛擬化|數據存儲|數據備份|網絡故障排除
重要事項：在跨 vCenter NSX 環境中，在主和輔助 NSX Manager 和多個復制群集上支持硬件網關交換機配置。不過，僅主 NSX Manager 上的硬件網關可以使用默認復制群集。在輔助 NSX Manager 上，應為硬件網關創建新的復制群集。硬件網關交換機必須綁定到非通用邏輯交換機。
前提條件
- 閱讀供應商文檔以了解如何滿足物理網絡要求。
- 確認滿足硬件網關配置的 NSX 系統和硬件要求。請參見NSX Data Center for vSphere的系統要求。
- 確認正確設置了邏輯網絡。請參見《NSX 安裝指南》。
- 確認 VXLAN 中的傳輸參數映射準確無誤。請參見《NSX 安裝指南》。
- 檢索硬件網關的供應商證書。
- 確認 VXLAN 端口值設置為 4789。請參見更改VXLAN端口。
步驟
設置復制群集
復制群集是一組管理程序，負責轉發從硬件網關中發送的流量。流量可能是廣播、未知的單播和多播流量。
注：包含復制節點和硬件網關交換機的管理程序不得位于相同的 IP 子網上。 此限制是由大多數硬件網關上所用芯片組的限制所致。大多數硬件網關（即便不是全部）使用 Broadcom Trident II 芯片組，此芯片組存在一個限制，即硬件網關和管理程序之間需要第 3 層底層網絡。
在 跨 vCenter NSX 環境中，在主要和輔助 NSX Manager 以及多個復制群集上支持硬件網關交換機配置。不過，僅主 NSX Manager 上的硬件網關可以使用默認復制群集。在輔助 NSX Manager 上，必須為硬件網關創建新的復制群集。
重要事項：通過 NSX 用戶界面，您可以查看和管理單個默認復制群集，但不能查看和管理多個復制群集。可以通過 API 為多個復制群集提供支持。請參見 《NSX API 指南》中的 使用特定的硬件網關復制群集。
前提條件
確認您具有管理程序以作為有效復制節點。
過程
1. 登錄到 vSphere Web Client。
2. 選擇網絡和安全 (Networking & Security) > 服務定義 (Service Definitions)。
3. 單擊硬件設備 (Hardware Devices)選項卡。
4. 在“復制群集”部分中單擊編輯 (Edit)，以選擇管理程序以作為該復制群集中的復制節點。
5. 選擇管理程序，然后單擊藍色箭頭。
莆田IT外包|服務器虛擬化|數據存儲|數據備份|網絡故障排除
選定的管理程序將移到“選定對象”列中。
6. 單擊確定 (OK)。
結果
復制節點將添加到復制群集中。復制群集中必須至少具有一個主機。
將硬件網關連接到NSX Controller
要將硬件網關連接到 NSX Controller，必須在物理交換機上配置 OVSDB 管理器表。
Controller 被動偵聽來自物理交換機的連接嘗試。因此，硬件網關必須使用 OVSDB 管理器表啟動連接。
前提條件
必須先部署控制器，然后才能配置硬件網關實例。如果未先部署控制器，則會顯示錯誤消息“未能在控制器上執行該操作”(Failed to do the Operation on the Controller)。
過程
1. 請使用適用于您的環境的命令將硬件網關連接到 NSX Controller。
連接硬件網關和 NSX Controller 的示例命令。
prmh-nsx-tor-7050sx-3#enable
prmh-nsx-tor-7050sx-3#configure terminal
prmh-nsx-tor-7050sx-3(config)#cvx
prmh-nsx-tor-7050sx-3(config-cvx)#service hsc
prmh-nsx-tor-7050sx-3(config-cvx-hsc)#manager 172.16.2.95 6640
prmh-nsx-tor-7050sx-3(config-cvx-hsc)#no shutdown
prmh-nsx-tor-7050sx-3(config-cvx-hsc)#end
2. 在硬件網關上設置 OVSDB 管理器表。
3. 將 OVSDB 端口號值設置為 6640。
4. （可選） 驗證硬件網關是否通過 OVSDB 通道連接到 NSX Controller。
o 檢查連接狀態是否為已連接。
o ping VM1 和 VLAN 160 以驗證連接是否成功。
5. （可選） 驗證硬件網關是否連接到正確的 NSX Controller。
o 登錄到 vSphere Web Client。
o 選擇網絡和安全 (Networking & Security) > 安裝和升級 (Installation and Upgrade) > 管理 (Management) > NSX Controller 節點 (NSX Controller nodes)。
添加硬件網關證書
必須將硬件網關證書添加到硬件設備中，配置才能正常工作。
前提條件
確認您的環境中的硬件網關證書可用。
過程
1. 登錄到 vSphere Web Client。
2. 選擇網絡和安全 (Networking & Security) > 服務定義 (Service Definitions)。
3. 單擊硬件設備 (Hardware Devices)選項卡。

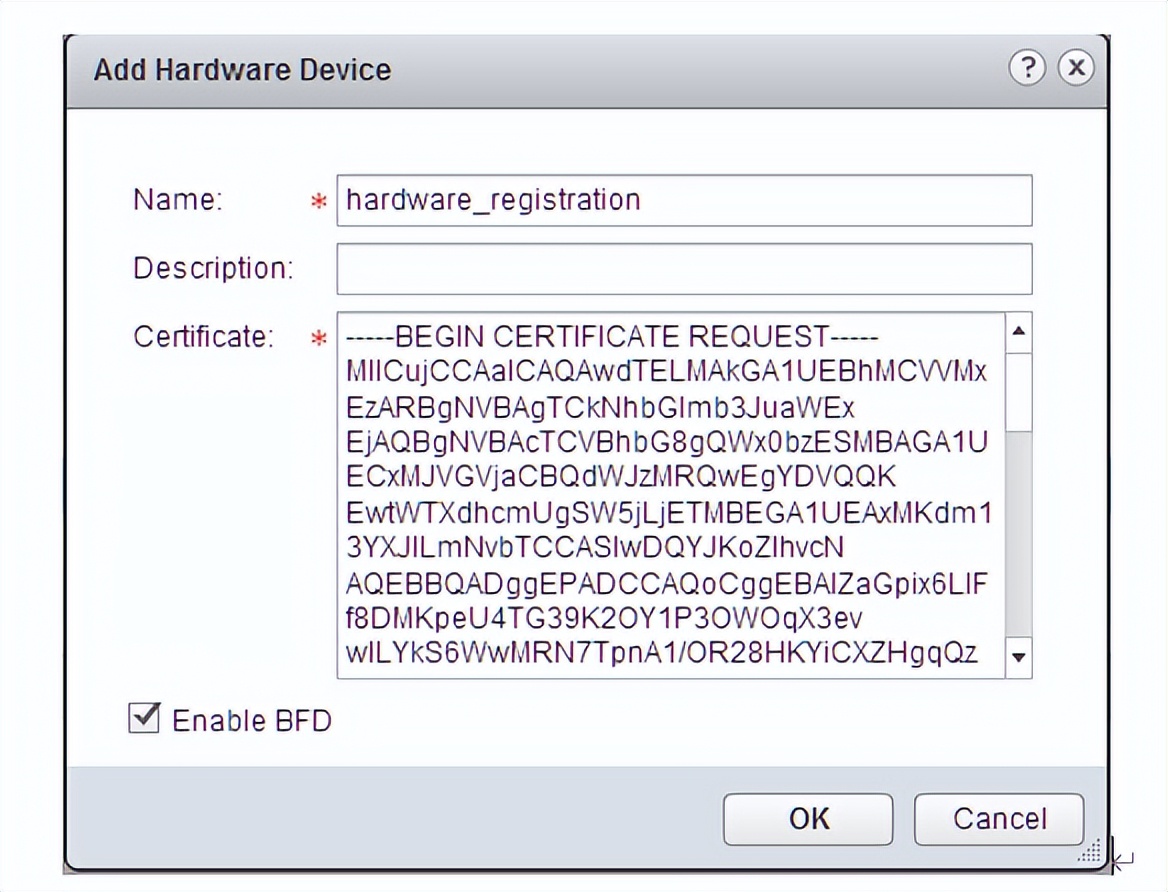

4. 單擊“添加”(+） 圖標以創建硬件網關配置文件詳細信息。
莆田IT外包|服務器虛擬化|數據存儲|數據備份|網絡故障排除
|
選項 |
說明 |
|
名稱和說明 |
指定硬件網關名稱。 您可以在描述部分中添加配置文件詳細信息。 |
|
證書 |
粘貼從您的環境中提取的證書。 |
|
啟用 BFD |
默認情況下，將啟用雙向轉發檢測 (directional Forwarding Detection, BFD) 協議。 該協議用于同步硬件網關配置信息。 |
5. 單擊確定 (OK)。
將創建一個表示硬件網關的配置文件。
6. 刷新屏幕以驗證硬件網關是否可用并且正在運行。
連接應處于“已連接”狀態。
7. （可選） 單擊硬件網關配置文件，然后右鍵單擊以從下拉菜單中選擇查看 BFD 隧道狀態 (View the BFD Tunnel Status)。
莆田IT外包|服務器虛擬化|數據存儲|數據備份|網絡故障排除

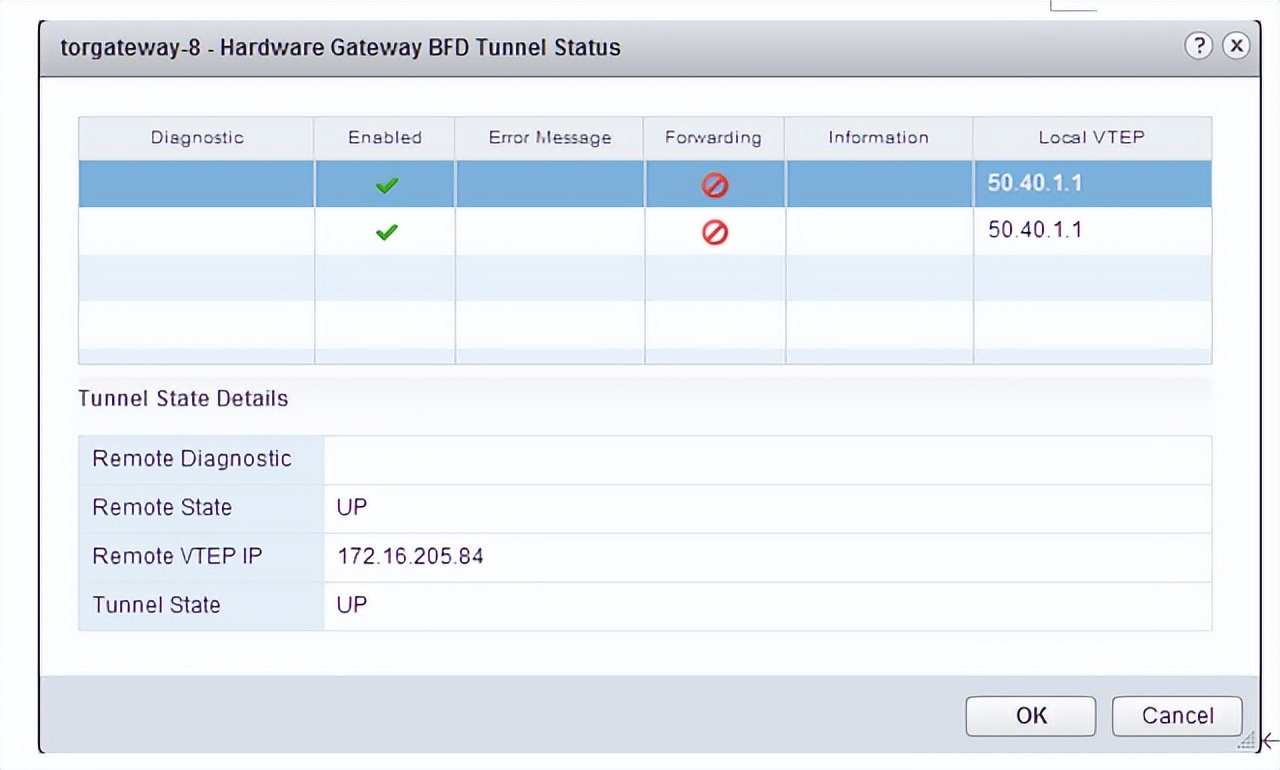

該對話框將顯示診斷隧道狀態詳細信息以進行故障排除。
將邏輯交換機綁定到物理交換機
連接到虛擬機 VM1 的 WebService 邏輯交換機必須與同一子網上的硬件網關進行通信。
注：如果將多個邏輯交換機綁定到硬件端口，您必須為每個邏輯交換機應用這些步驟。
前提條件
- 確認 WebService 邏輯交換機可用。請參見添加邏輯交換機。
- 確認物理交換機可用。
過程
1. 登錄到 vSphere Web Client。
2. 選擇網絡和安全 (Networking & Security) > 邏輯交換機 (Logical Switches)。
3. 找到 WebService 邏輯交換機，然后右鍵單擊以從下拉菜單中選擇管理硬件綁定 (Manage Harware Bindings)。
4. 選擇硬件網關配置文件。
5. 單擊“添加”(
) 圖標，然后從下拉菜單中選擇物理交換機。
例如，AristaGW。
6. 單擊選擇 (Select)以從“可用對象”列表中選擇一個物理端口。
例如，Ethernet 18。
7. 單擊確定 (OK)。
8. 指定 VLAN 名稱。
例如，160。
9. 單擊確定 (OK)。
結果
將完成綁定。
NSX Controller 將物理和邏輯配置信息與硬件網關進行同步。
了解更多相關知識點，IT外包 服務器虛擬化方案 數據存儲 數據備份IT外包 服務器虛擬化方案 數據存儲 數據備份
