今天曉林電腦服務給大家分享一下：虛擬網絡專用VPN的技術及原理。NSX Edge 支持多種類型的 VPN。SSL VPN-Plus 允許遠程用戶訪問專用的企業應用程序。IPSec VPN 提供 NSX Edge 實例和遠程站點之間的點對點連接。L2 VPN 允許虛擬機跨地域界限保持網絡連接，從而可擴展數據中心。
必須有正在運行的 NSX Edge 實例才能使用 VPN。有關設置 NSX Edge 的信息，請參見IT外包 服務器虛擬化方案 數據存儲 數據備份IT外包 服務器虛擬化方案 數據存儲 數據備份。
· SSL VPN-Plus概覽

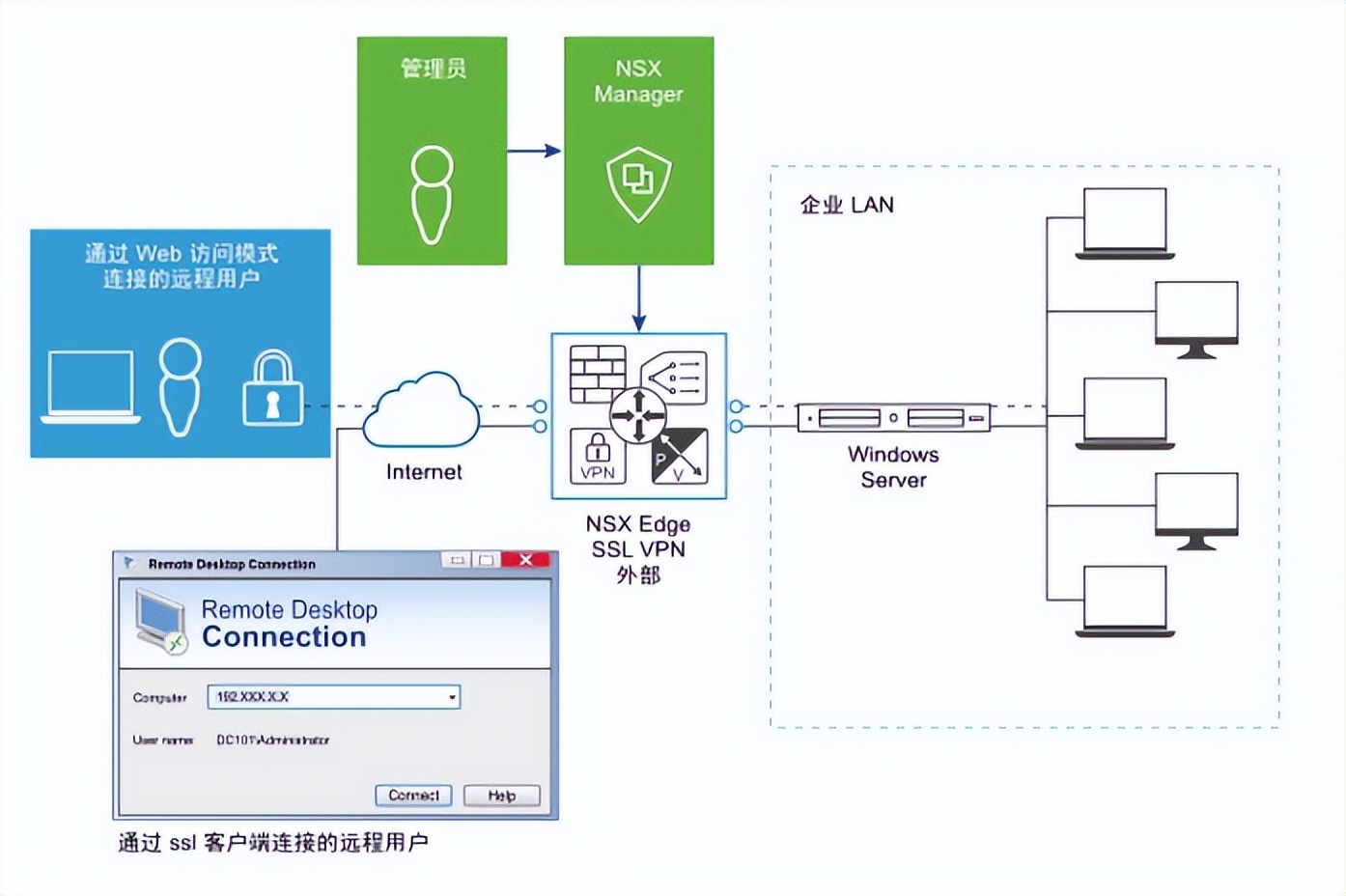

使用 SSL VPN-Plus，遠程用戶可以安全地連接到 NSX Edge 網關后面的專用網絡。遠程用戶可以在專用網絡內訪問服務器和應用程序。
莆田IT外包|服務器虛擬化|數據存儲|數據備份|網絡故障排除
支持以下客戶端操作系統。
莆田IT外包|服務器虛擬化|數據存儲|數據備份|網絡故障排除
重要事項：
- 使用基于 ARM 的處理器的計算機不支持 SSL VPN-Plus 客戶端。
- 在 windows 上的 SSL VPN-Plus 客戶端中，當 Npcap 環回適配器處于“已啟用”狀態時，“自動重新連接”功能無法按預期正常運行。此環回適配器會妨礙 Npcap 驅動程序在 Windows 計算機上正常運行。請確保您的 Windows 計算機上安裝了最新版本的 Npcap 驅動程序（0.9983 或更高版本）。此版本的驅動程序不需要使用環回適配器來捕獲數據包。
- 要使 UI 正常工作，需要具備 linux TCL、TK 和網絡安全服務 .NETwork Security Services, NSS) 庫。
莆田IT外包|服務器虛擬化|數據存儲|數據備份|網絡故障排除
IPSec VPN 概覽
NSX Edge 支持在 NSX Edge 實例與遠程站點之間實施點對點 IPSec VPN。在 NSX Edge 實例與遠程 VPN 站點之間，支持證書身份驗證、預共享密鑰模式和 IP 單播通信。
從 NSX Data Center 6.4.2 開始，您可以配置基于策略的 IPSec VPN 服務和基于路由的 IPSec VPN 服務。但是，您只能使用 REST API 來配置、管理和編輯基于路由的 IPSec VPN 參數。您無法在 vSphere Web Client 中配置或編輯基于路由的 IPSec VPN 參數。有關使用 API 配置基于路由的 IPSec VPN 的詳細信息，請參見IT外包 服務器虛擬化方案 數據存儲 數據備份IT外包 服務器虛擬化方案 數據存儲 數據備份。
在 NSX 6.4.1 和更低版本中，您只能配置基于策略的 IPSec VPN 服務。
L2 VPN 概述
借助 L2 VPN，您可以在不同地理位置站點間延伸多個邏輯網絡（VLAN 和 VXLAN 二者）。此外，您還可以在 L2 VPN 服務器上配置多個站點。
當虛擬機在站點之間移動時，它們?nèi)晕挥谕蛔泳W(wǎng)上，且其 IP 地址保持不變。輸出優化使 Edge 能夠?qū)⑷魏螖?shù)據包路由到本地輸出優化 IP 地址，并橋接其他一切。
因此，使用 L2 VPN 服務，企業可以在不同的物理站點之間無縫遷移工作負載。工作負載可以在基于 VXLAN 的網絡或者基于 VLAN 的網絡上運行。對于云服務提供商而言，L2 VPN 提供了一種加入租戶的機制，而無需修改工作負載和應用程序的現有 IP 地址。
注：
- 從 NSX Data Center 6.4.2 開始，您可以通過 SSL 和 IPSec 隧道配置 L2 VPN 服務。但是，您只能使用 REST API 通過 IPSec 隧道來配置 L2 VPN 服務。有關配置通過 IPSec 的 L2 VPN 的詳細信息，請參見《NSX API 指南》。
- 對于 NSX 6.4.1 和更低版本，您只能通過 SSL 隧道配置 L2 VPN 服務。

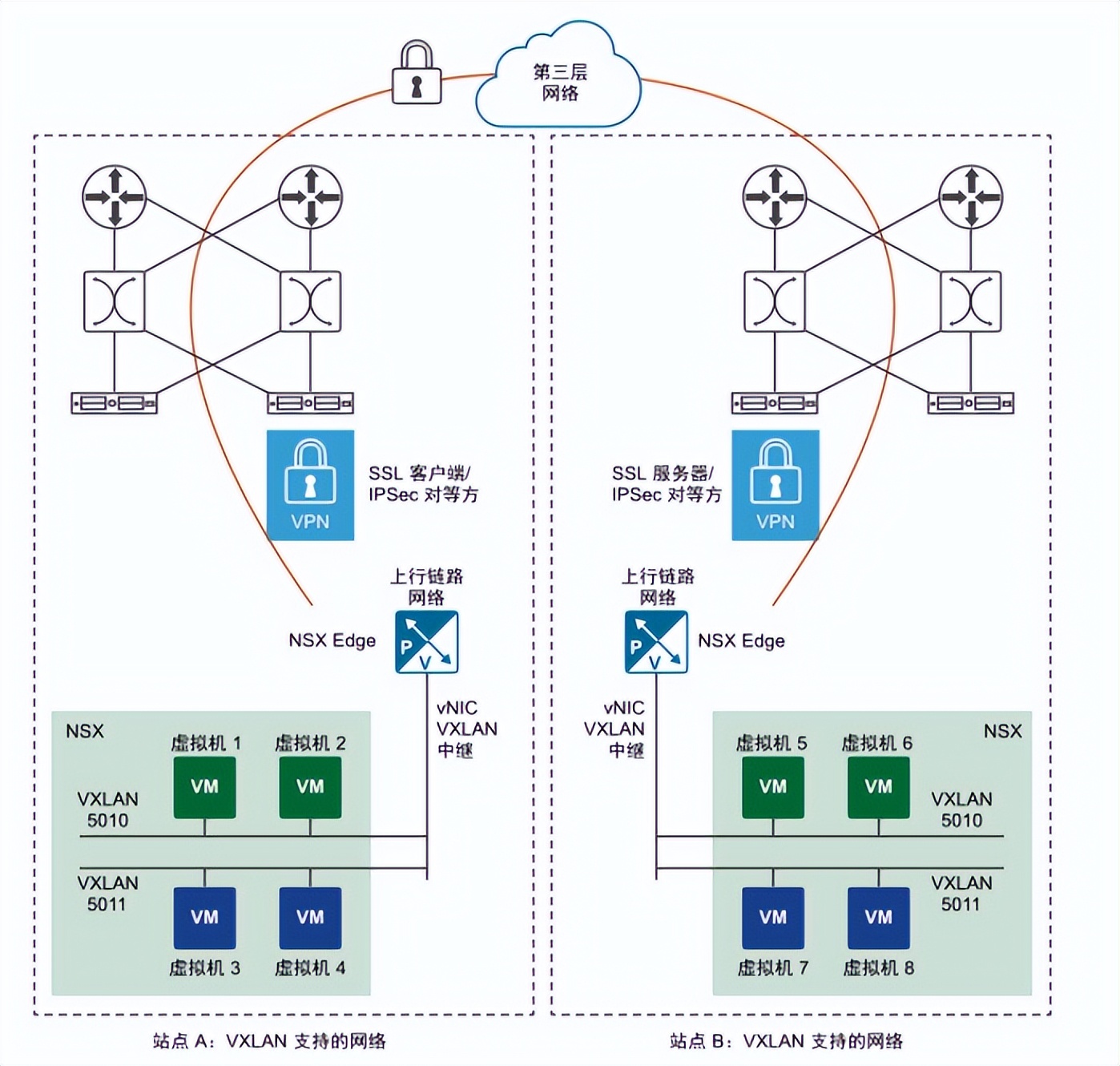

使用 L2 VPN 在多個站點之間擴展 VXLAN
莆田IT外包|服務器虛擬化|數據存儲|數據備份|網絡故障排除
L2 VPN 客戶端和服務器根據流經它們的流量確定本地站點和遠程站點中的 mac 地址。輸出優化維持本地路由，因?yàn)樗刑摂M機的默認網關始終使用防火墻規則解析到本地網關。已經移至站點 B 的虛擬機也可訪問未在站點 A 上延伸的 L2 分段。
如果其中一個站點沒有部署 NSX，則可以在該站點上部署一個獨立 Edge。

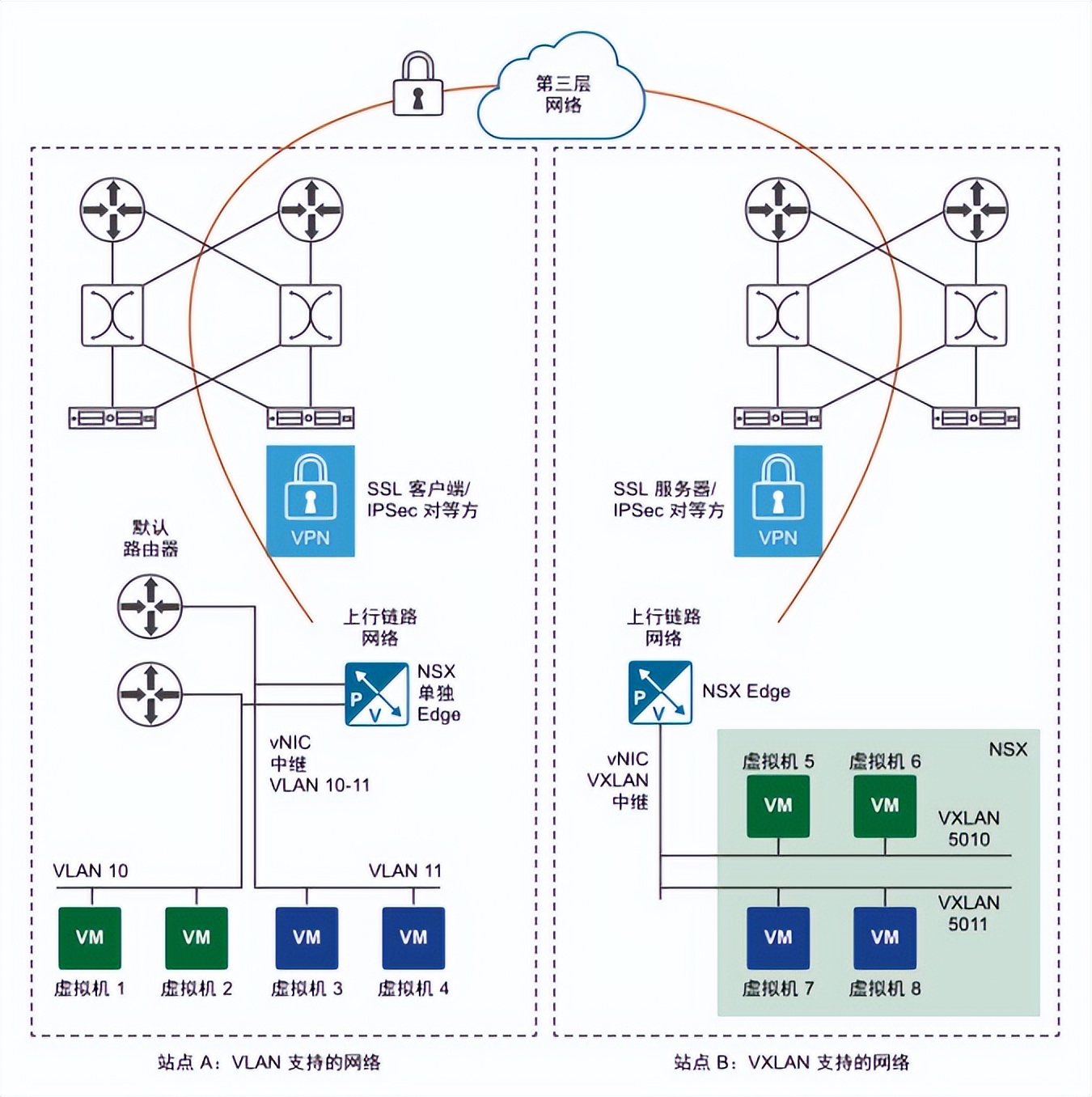

在下圖中，L2 VPN 將網絡 VLAN 10 延伸到 VXLAN 5010，將 VLAN 11 延伸到 VXLAN 5011。因此，用 VLAN 10 橋接的虛擬機 1 可以訪問虛擬機 2、5 和 6。
使用 L2 VPN 將非 NSX 站點（基于 VLAN 的網絡）擴展到 NSX 站點（基于 VXLAN 的網絡）
莆田IT外包|服務器虛擬化|數據存儲|數據備份|網絡故障排除
