一、實驗目的
通過centos7系統搭建NTP、FTP、DNS服務，通過群暉系統提供iSCSI存儲、Active Backup for Business虛擬機備份，通過windows2016系統配置vCenter Server、安裝Veeam Backup & Replication虛擬機備份，配置JumpServer跳板機、搭建esxi虛擬化環境，配置vCenter Server，實現vCenter Server和虛擬備份還原，ESXI升級、物理機遷移至虛擬機、vSAN集群。

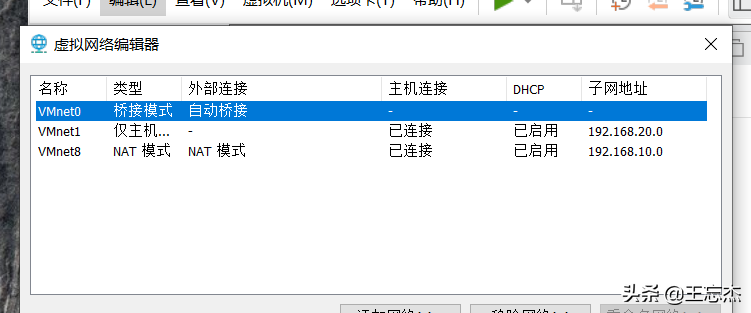

二、網絡環境
VMnet8模擬辦公網段，有外網，網關為192.168.10.254
VMnet1模擬內網網段，無外網
三、配置群暉系統
群暉系統安裝準備，我這里安裝的是DSM6.2.3_DS918+_24922，配置IP為192.168.20.1

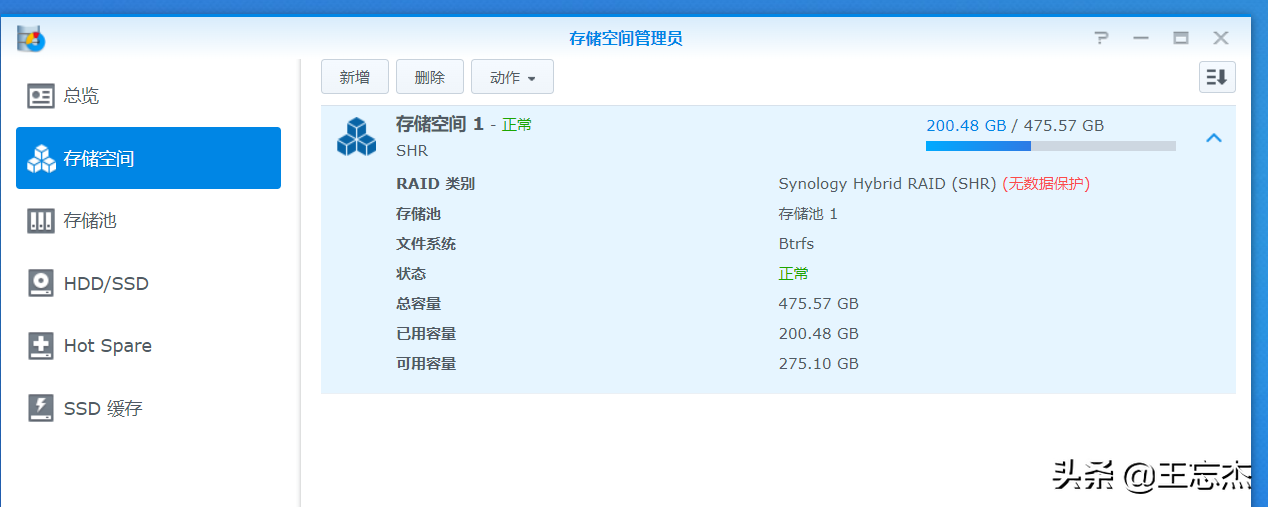

創建存儲池

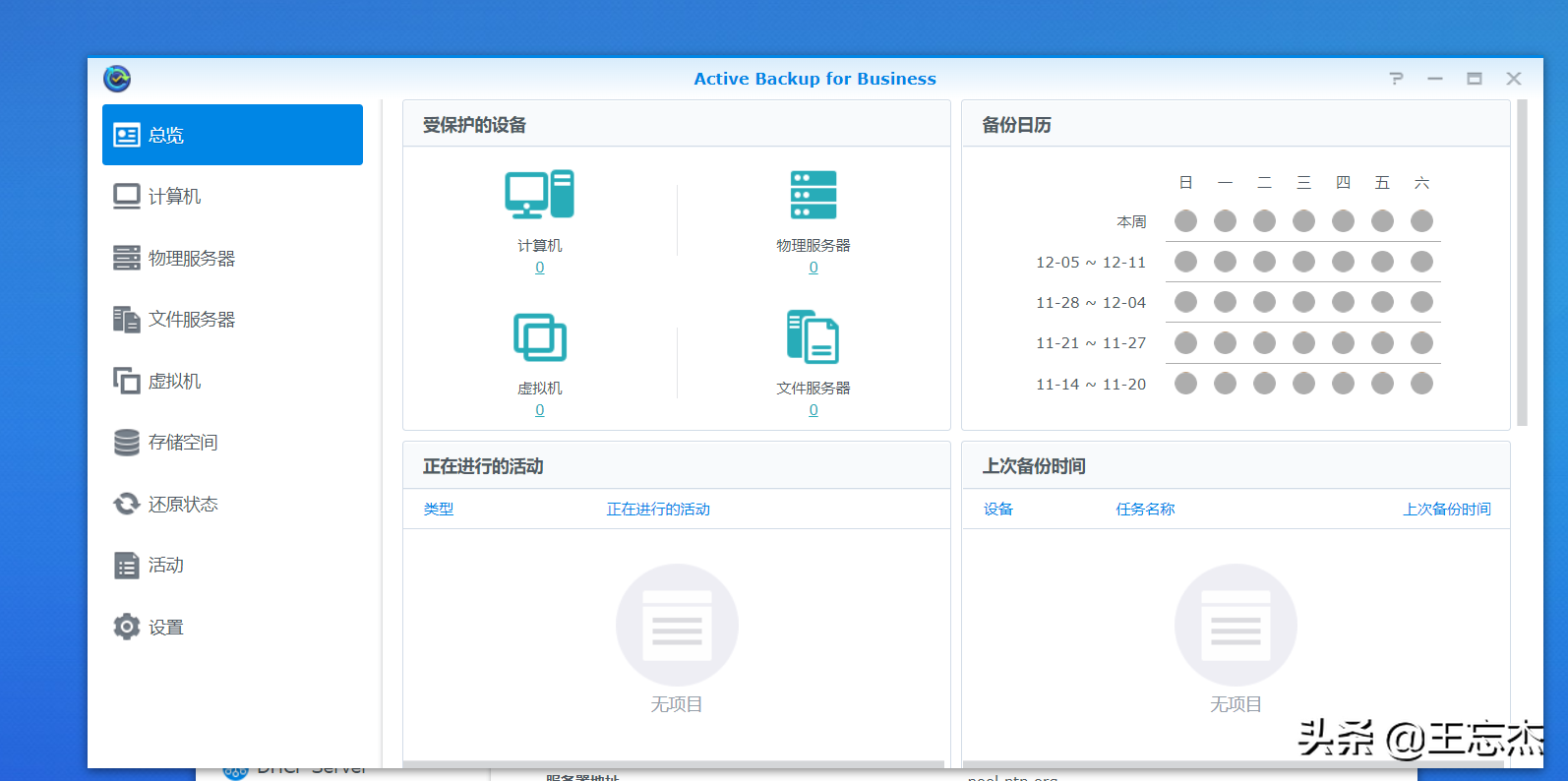

配置Active Backup for Business套件

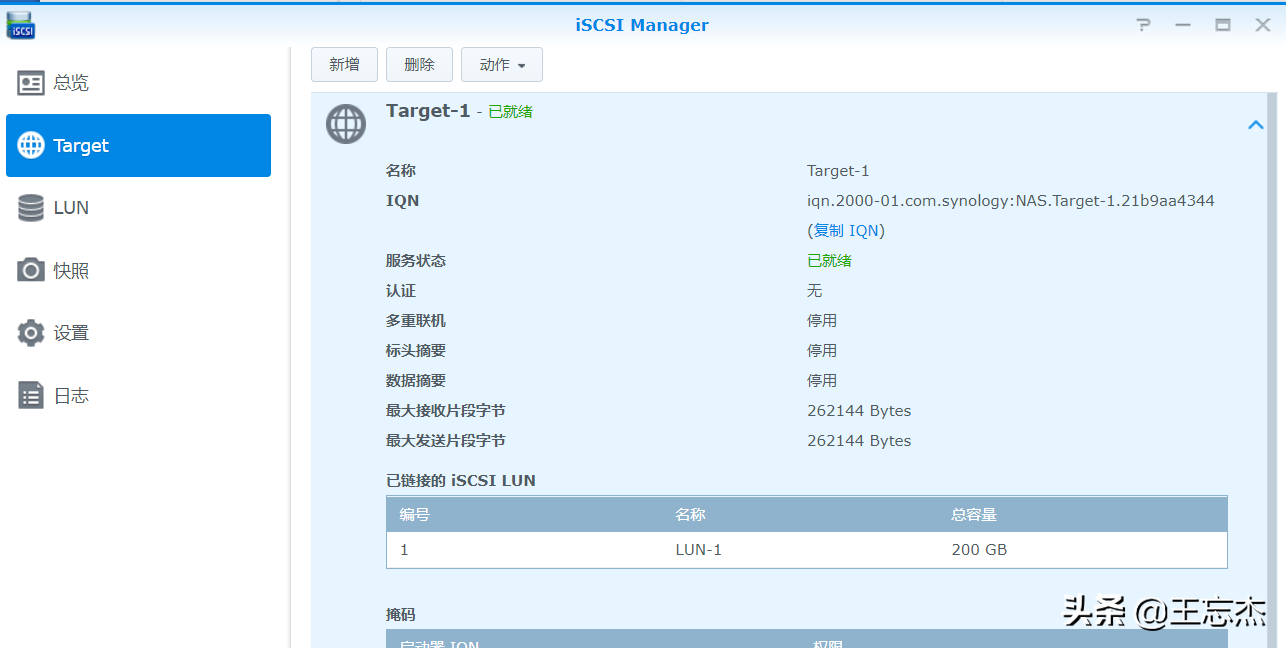

配置iSCSI
四、配置jumpserver開源堡壘機

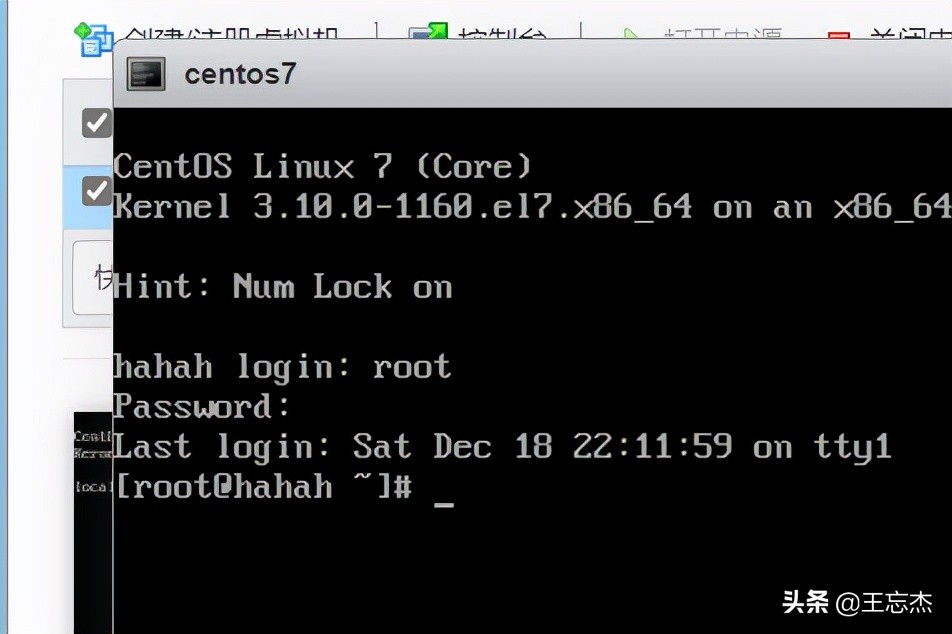

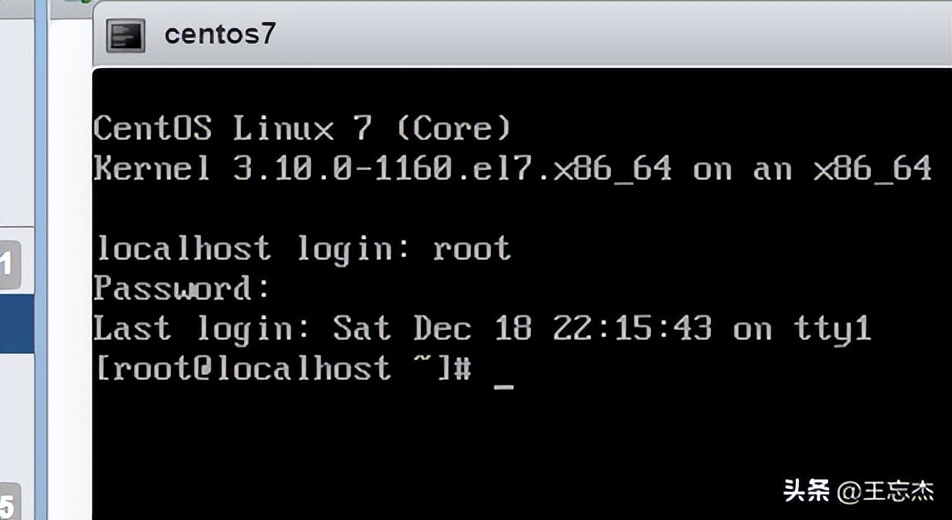

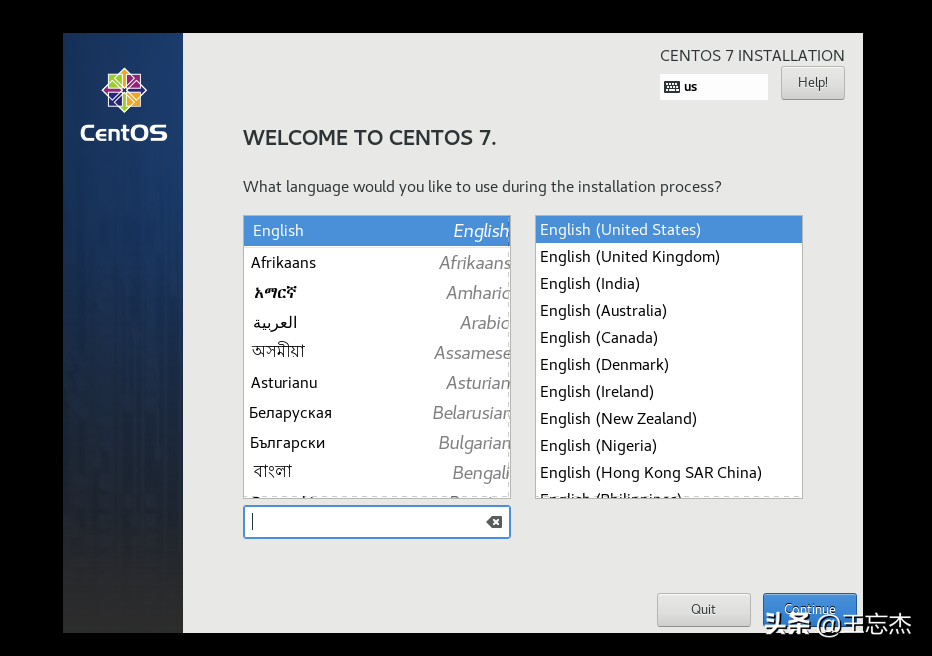

安裝centos7系統
安裝完成配置網絡
動態IP
編輯
/etc/sysconfig/network-scripts/ifcfg-ens32 ONBOOT=no改為ONBOOT=yes service network restart重啟網絡即可自動獲取IP
靜態IP
編輯
/etc/sysconfig/network-scripts/ifcfg-ens32 BOOTPROTO="static" # 使用靜態IP地址，默認為dhcp IPADDR="192.168.10.10" # 設置的靜態IP地址 NETMASK="255.255.255.0" # 子網掩碼 GATEWAY="192.168.10.254" # 網關地址 DNS1="114.114.114.114" # DNS服務器 ONBOOT=yes
安裝堡壘機
curl -sSL https://github.com/jumpserver/jumpserver/releases/download/v2.17.0/quick_start.sh | bash
防火墻開啟80和2222端口
firewall-cmd --permanent --zone=public --add-port=2222/tcp --permanent firewall-cmd --permanent --zone=public --add-port=80/tcp --permanent firewall-cmd --reload

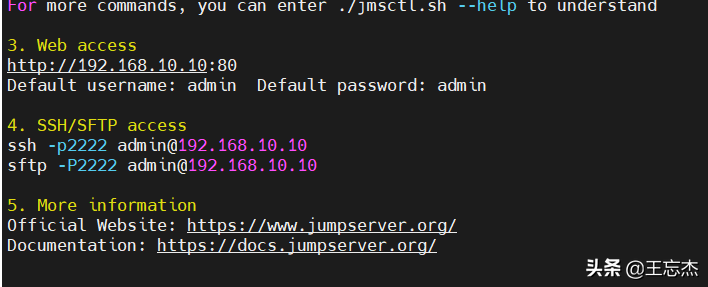

啟動堡壘機
cd /opt/jumpserver-installer-v2.17.0 ./jmsctl.sh start

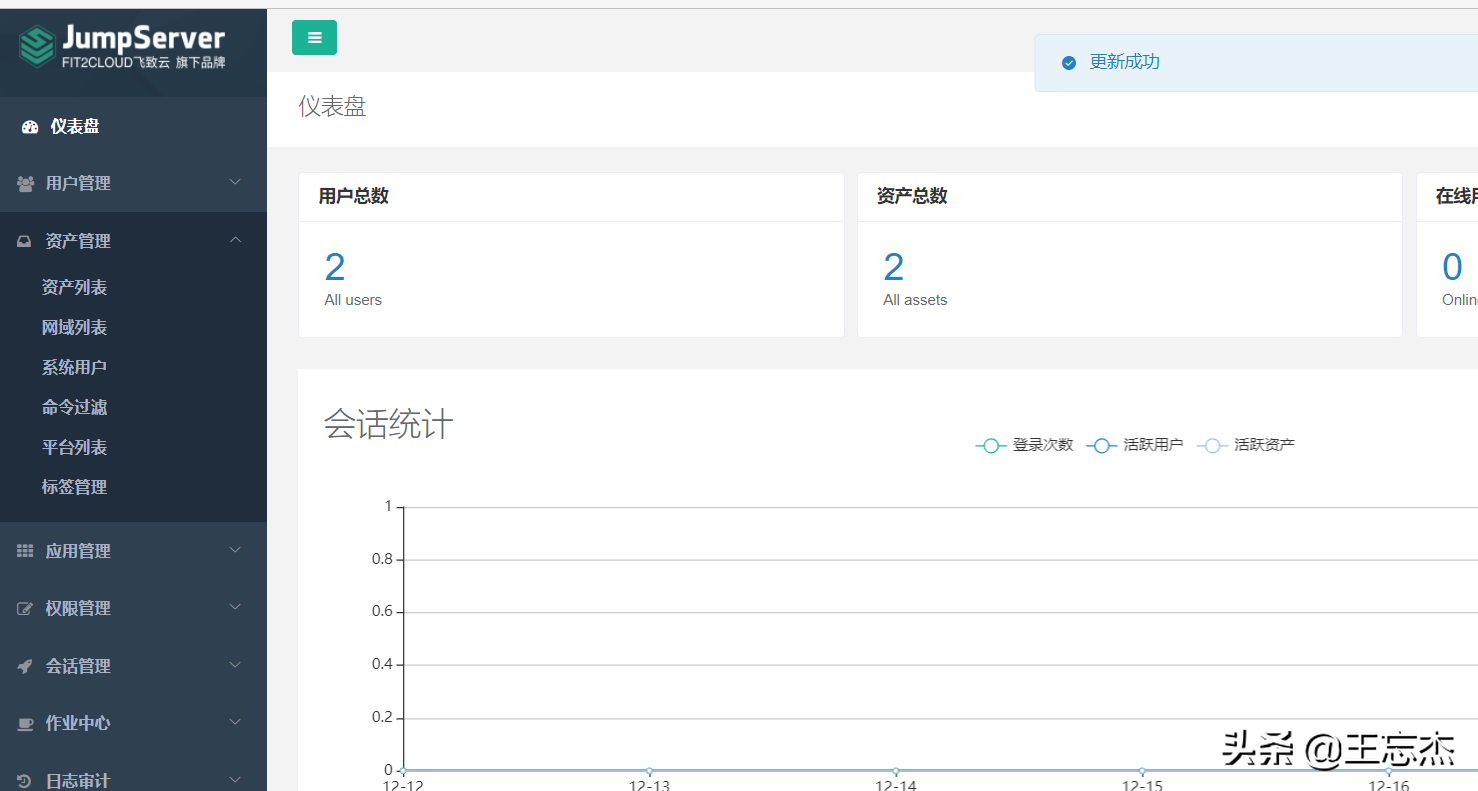

配置用戶、特權用戶、資產授權等

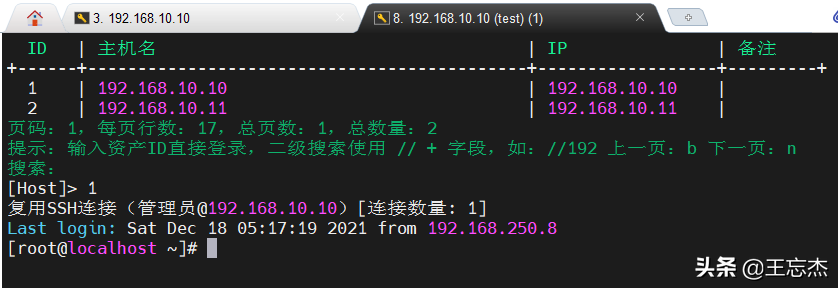

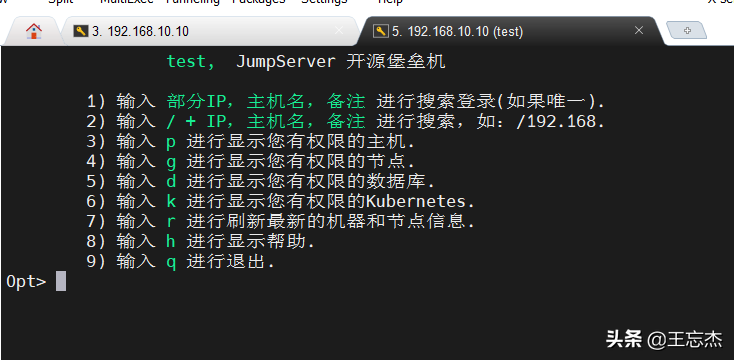

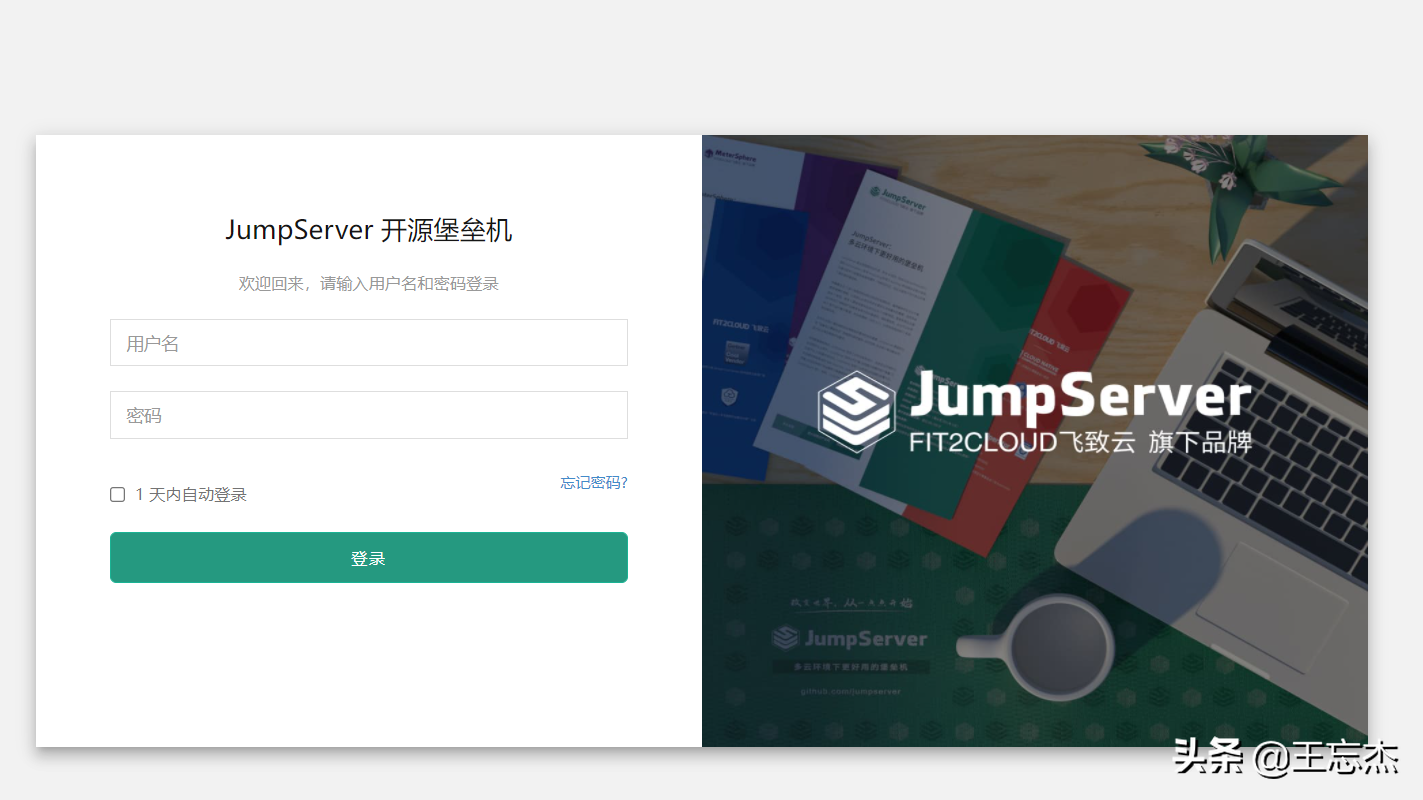

登陸測試正常，可在目標主機配置僅允許堡壘機登錄，配置完成，不再進行其他測試
五、Centos7系統搭建NTP、FTP、DNS
安裝系統，辦公網段IP配置為192.168.10.20，內網IP為192.168.20.20
安裝NTPD時間服務器

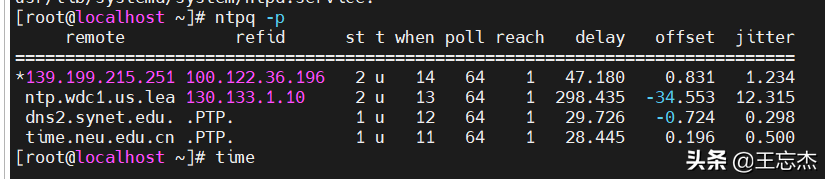

yum install ntp 啟動時間服務器 /bin/systemctl start ntpd.service 設為開機啟動 chkconfig ntpd on 配置為上海市區 timedatectl set-timezone Asia/Shanghai 查看時間同步狀態 ntpq -p
查看當前時間
date Sat Dec 18 18:41:39 CST 2021
開放防火墻NTP服務端口
firewall-cmd --add-service=ntp --permanent firewall-cmd --reload

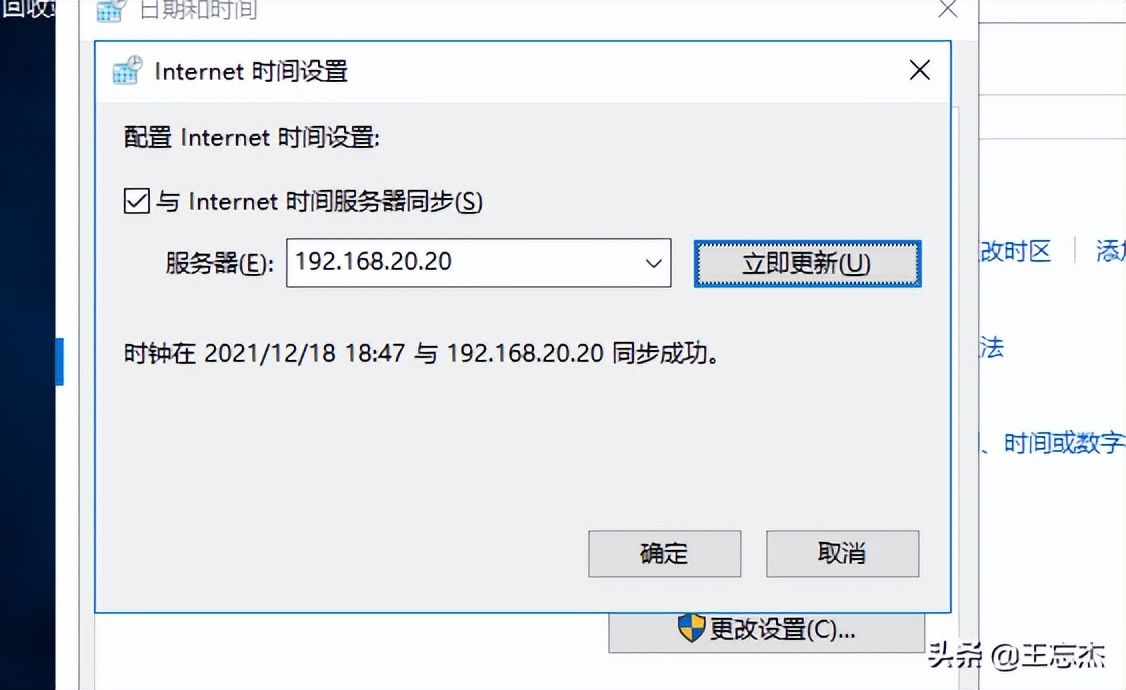

內網windows客戶端測試
安裝FTP服務
yum install -y vsftpd 編輯配置文件/etc/vsftpd/vsftpd.conf anonymous_enable=NO 關閉匿名登陸 chroot_local_user=YES 禁止跳出家目錄 allow_writeable_chroot=YES 開啟chroot后需要添加此項，放到最后
創建ftp用戶
useradd -s /sbin/nologin -d /var/ftp test passwd test
目標目錄賦予權限 chown test:test /var/ftp/
關閉selinux編輯/etc/selinux/config SELINUX=disabled 臨時關閉 setenforce 0
允許nologin的用戶登錄ftp，編輯/etc/shells，加入
/sbin/nologin
防火墻開放ftp端口
firewall-cmd --add-service=ftp --permanent firewall-cmd --reload
開機啟動ftp服務 chkconfig vsftpd on 重啟ftp systemctl restart vsftpd.service

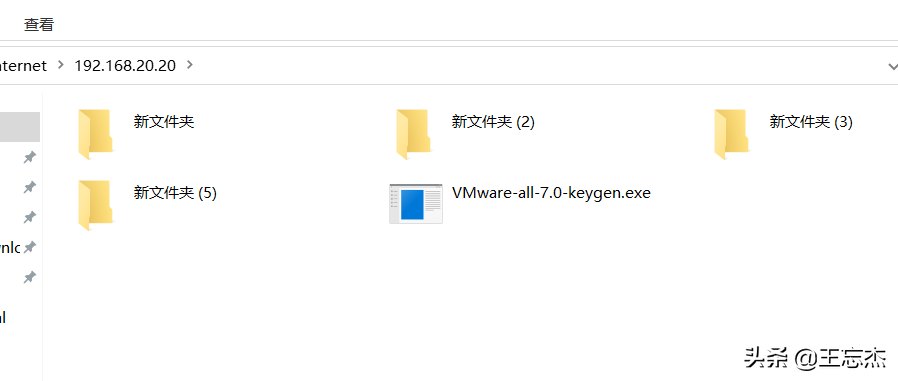

驗證
配置DNS服務
安裝bind yum install bind bind-utils -y 配置/etc/named.conf 將兩個127.0.0.1改為any 開啟防火墻 firewall-cmd --add-service=dns --permanent firewall-cmd --reload 開機啟動dns服務 chkconfig named on 重啟ftp systemctl restart named.service
測試
nslookup google.com 192.168.20.20 服務器: UnKnown Address: 192.168.20.20 非權威應答: 名稱: google.com Address: 46.82.174.69

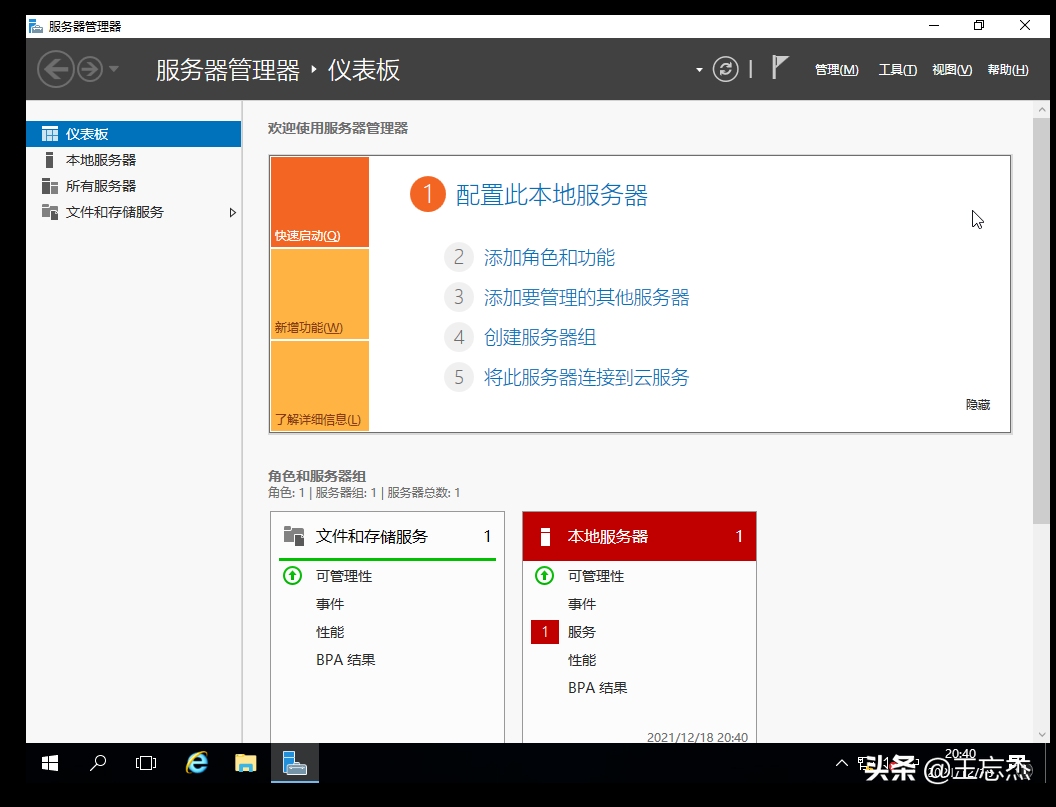

六、安裝windows2016系統
七，安裝esxi
安裝esxi，一臺IP為192.168.20.30 另一臺為192.168.20.31

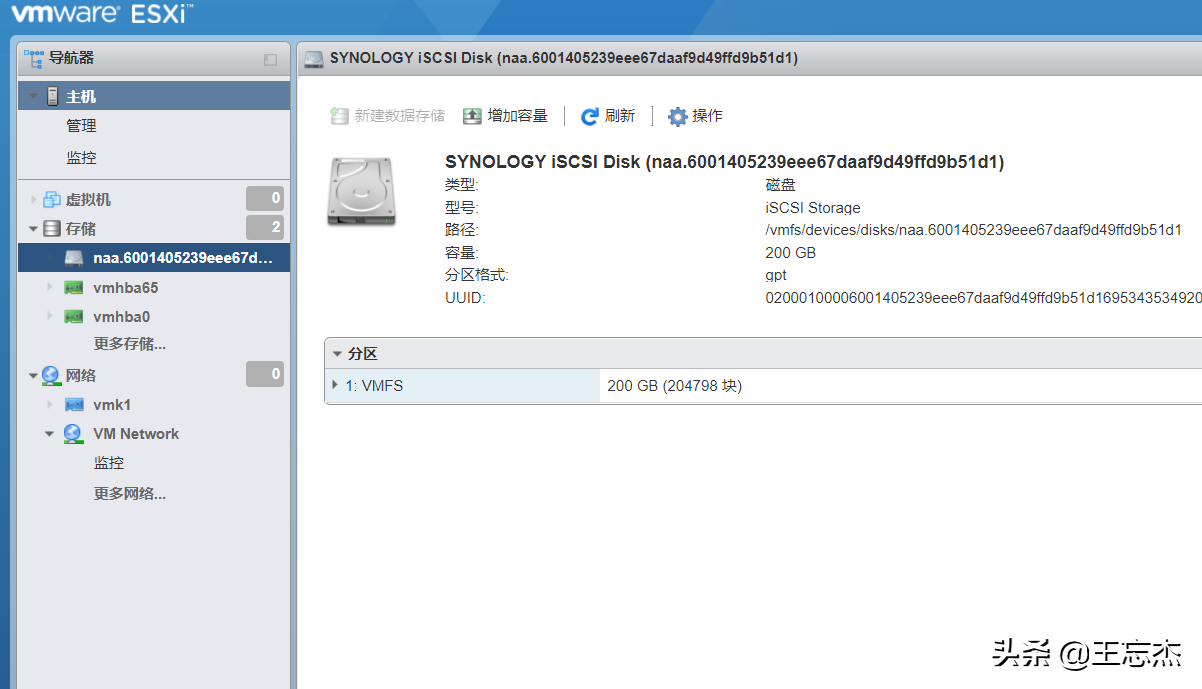

為esxi接入iscsi

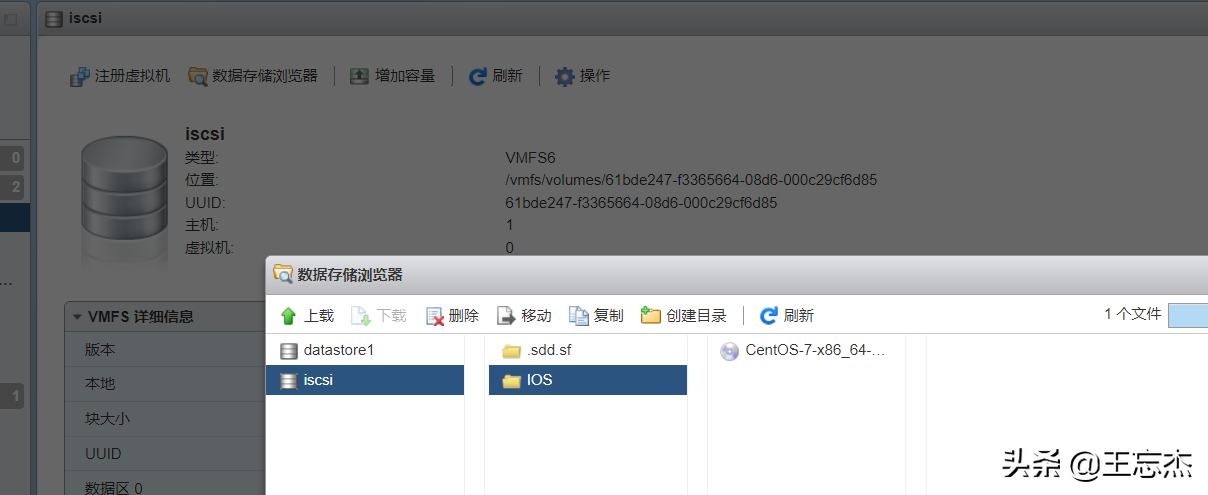

為esxi準備系統鏡像

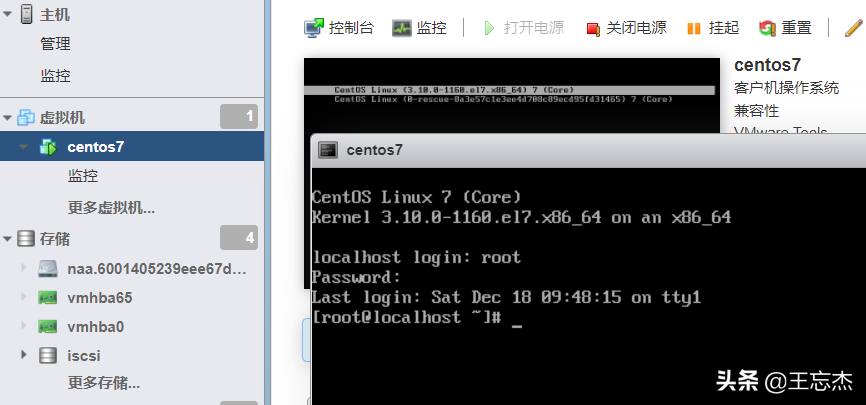

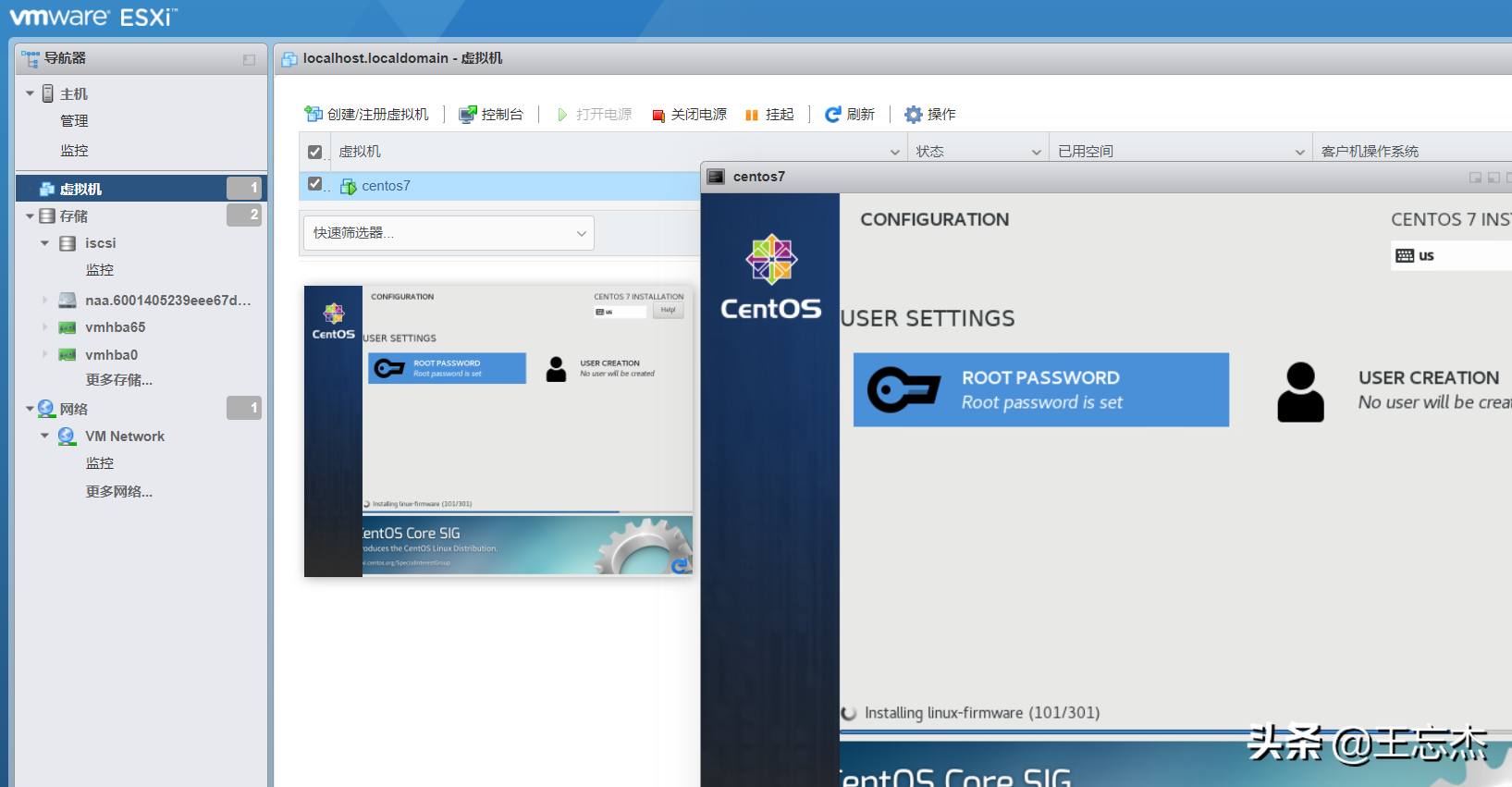

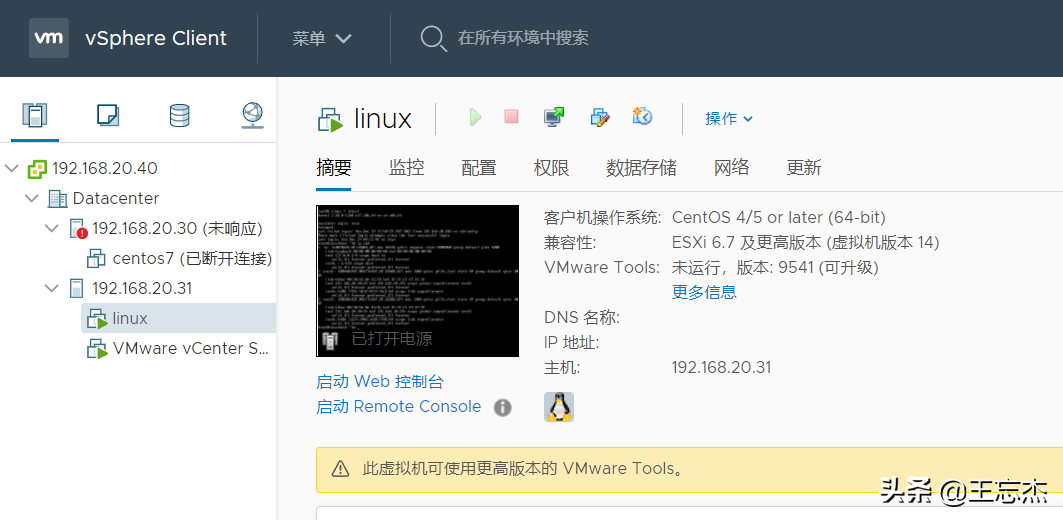

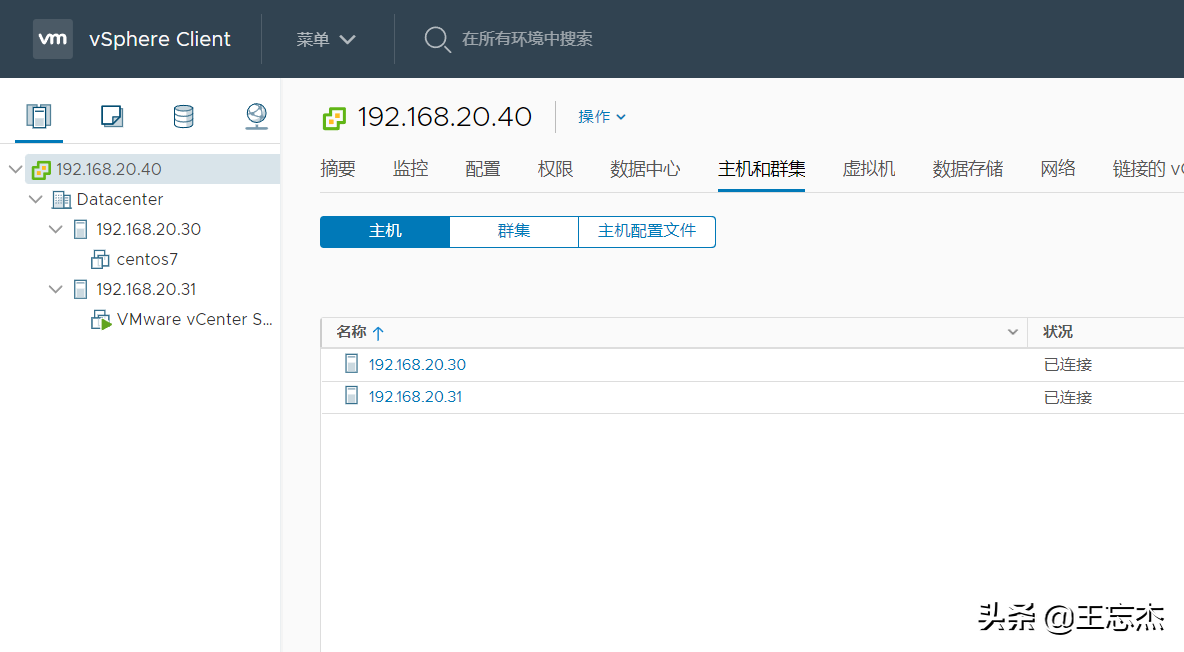

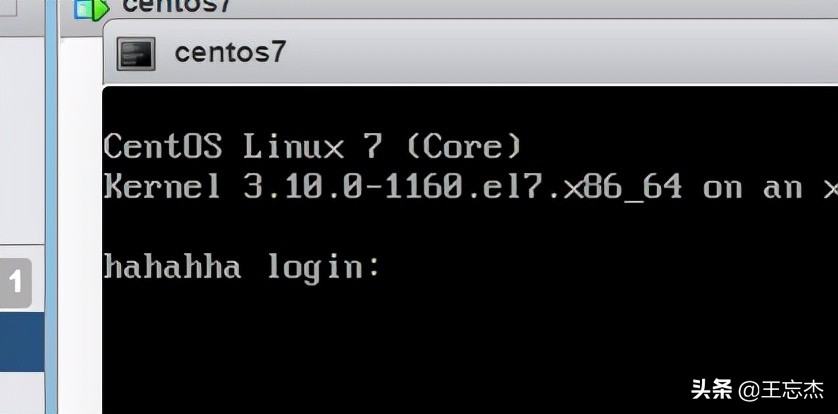

安裝虛擬機
八、esxi離線停機升級

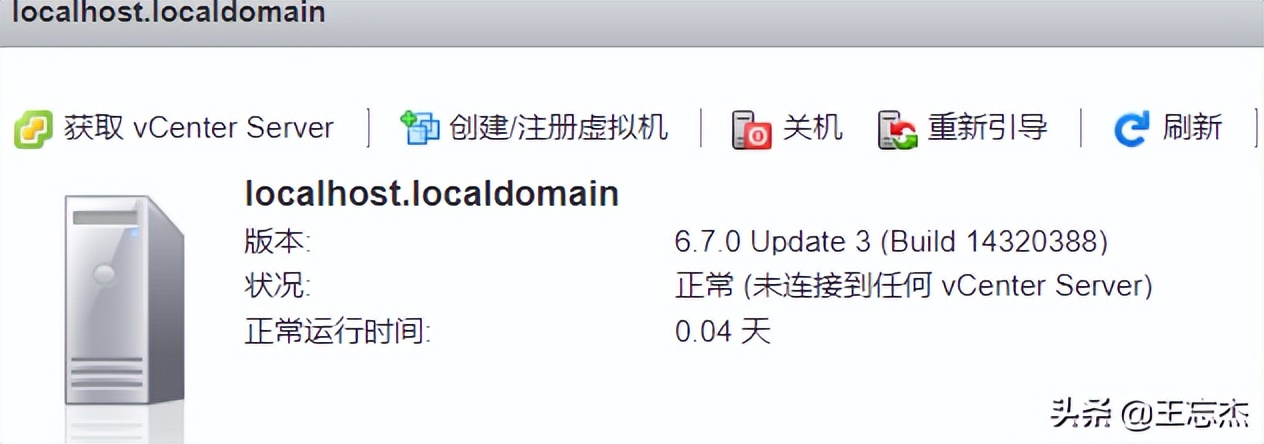

升級前版本

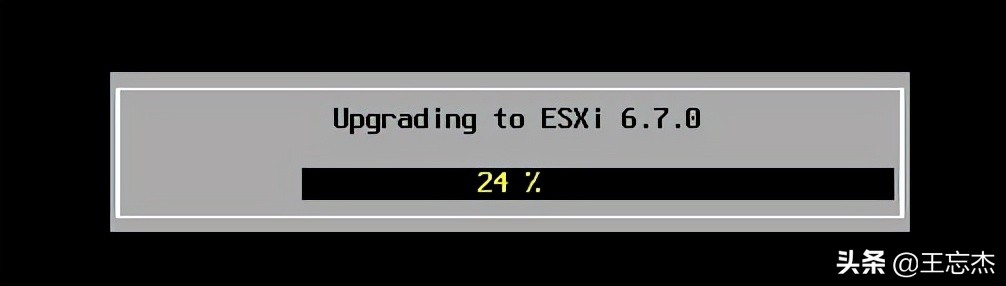

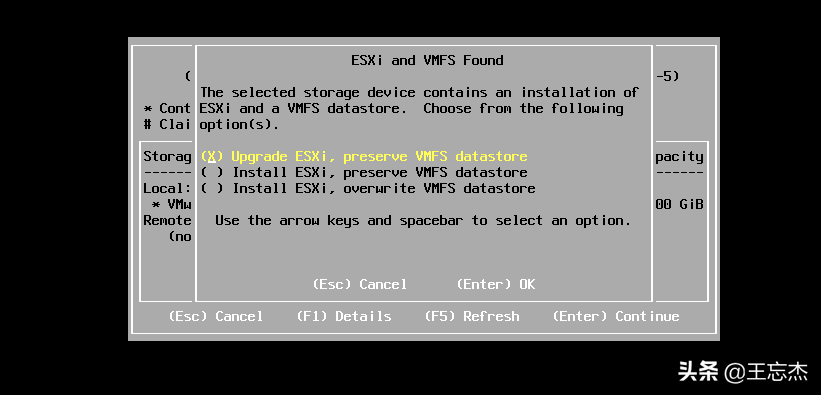

esxi關機，掛載201912001-15160138鏡像，選擇upgrade

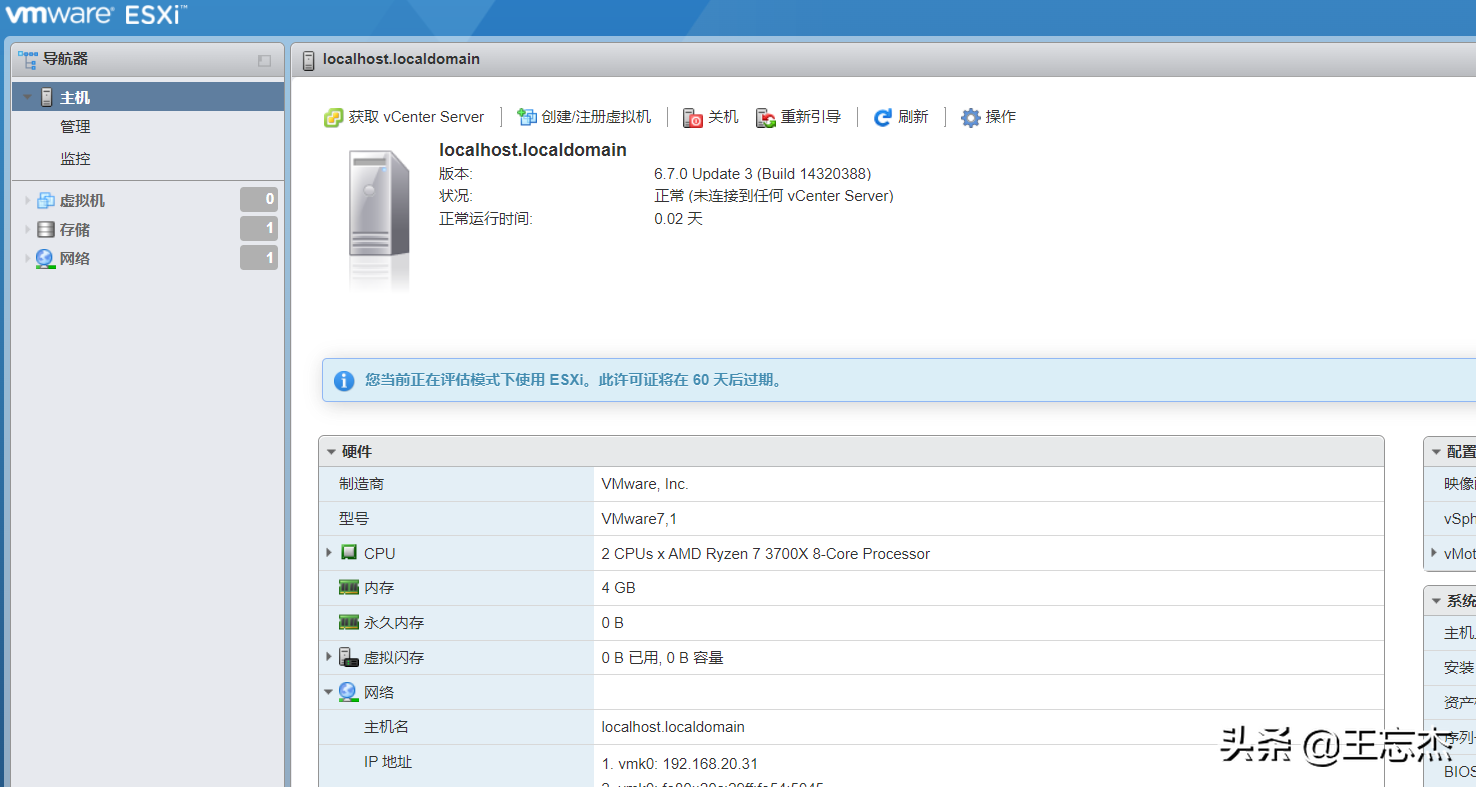

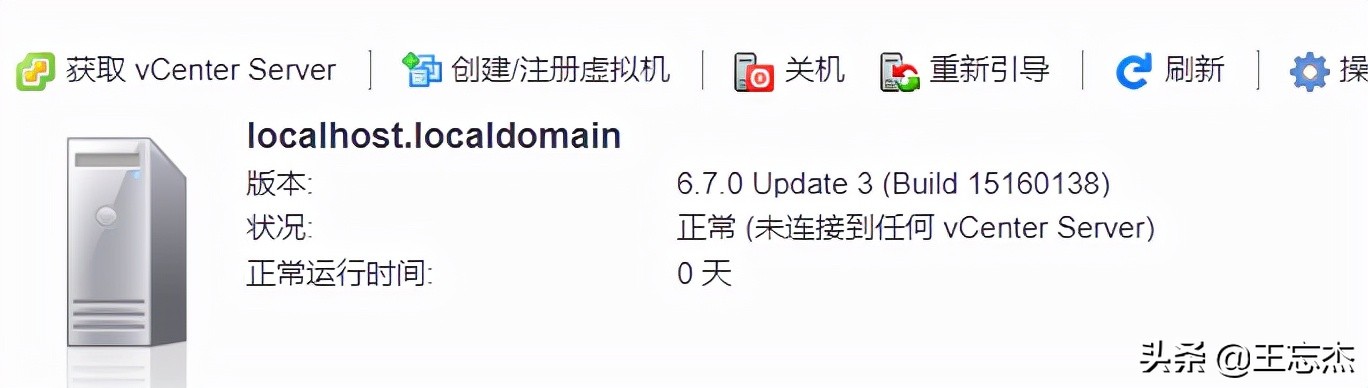

升級后版本
九、安裝vCenter Server
注意：DNS服務器要正確運行

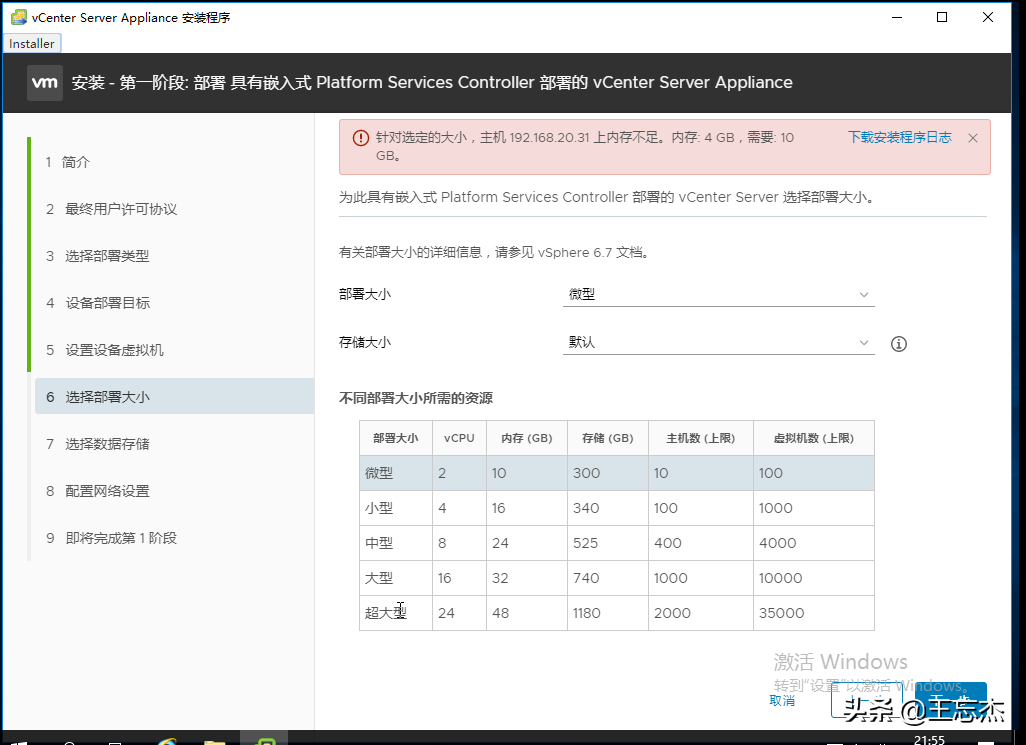

VSC最低要求10G內存，增加虛擬機配置

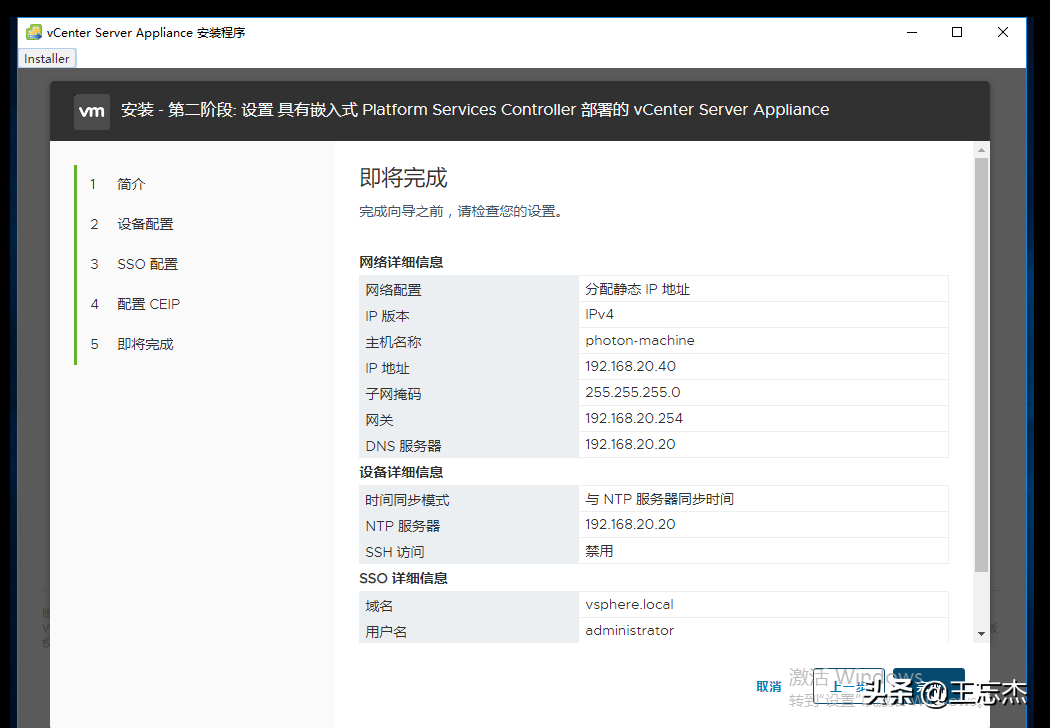

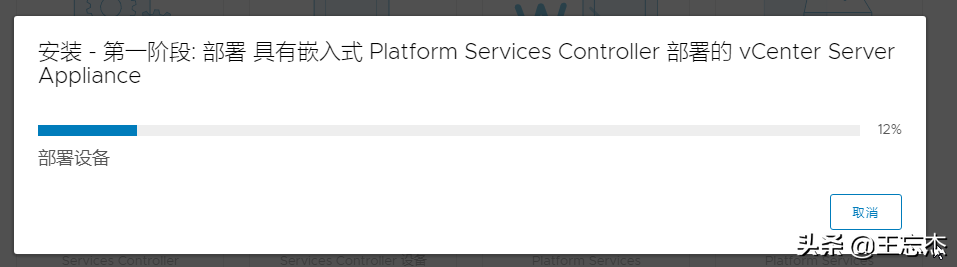

繼續安裝

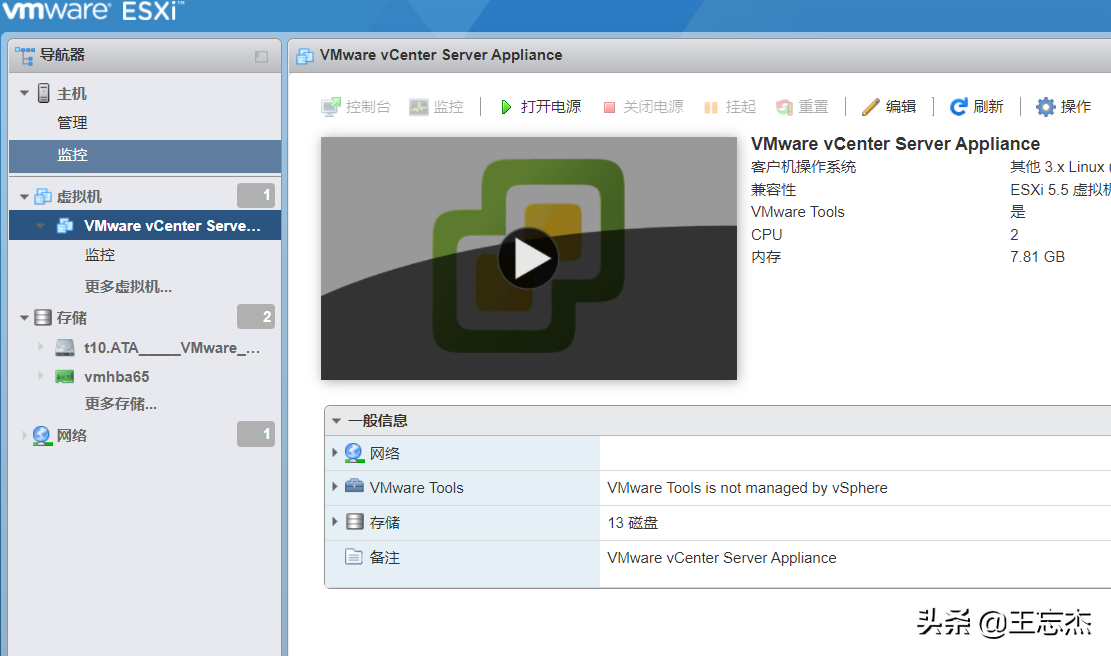

安裝完成
十、vCenter Server備份還原

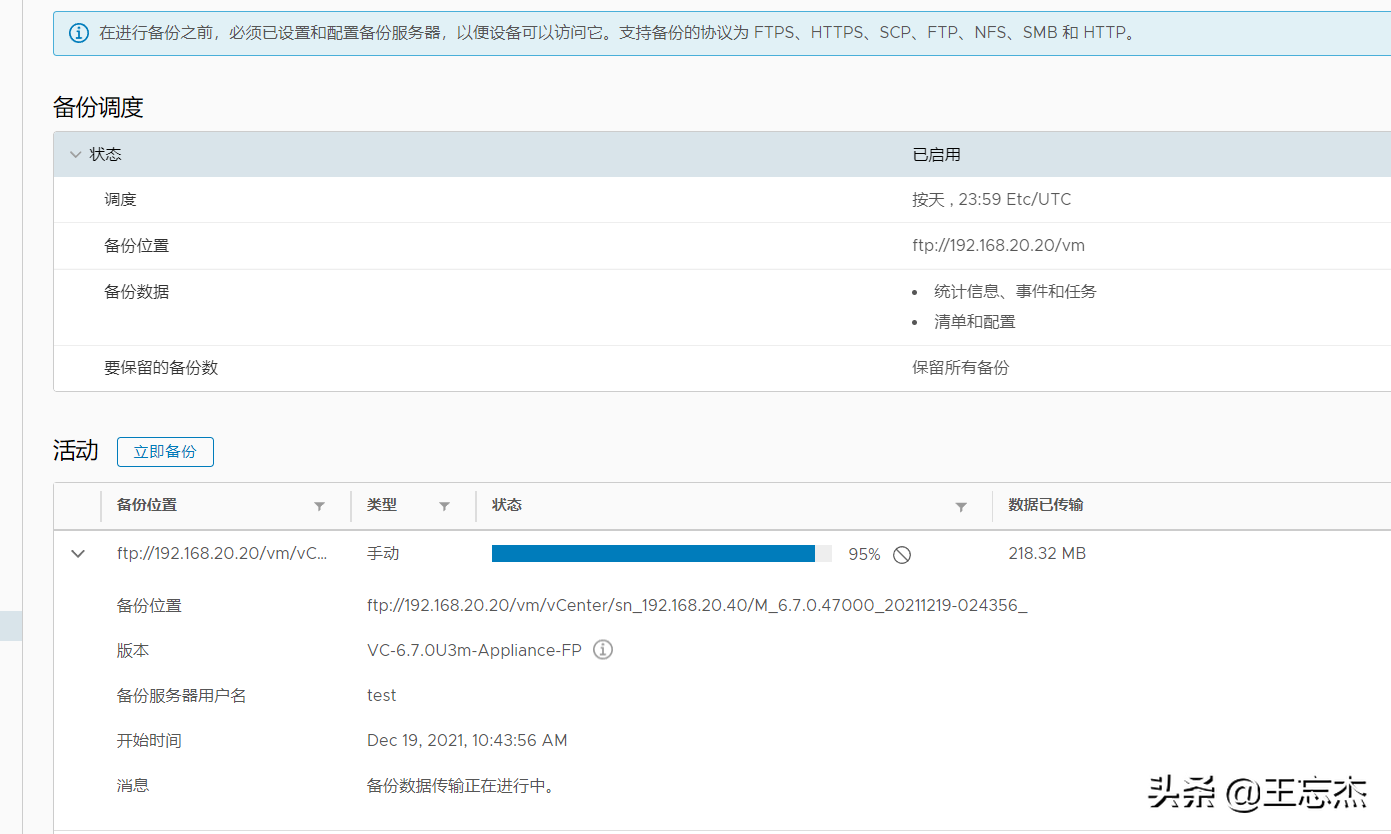

進入設別管理后臺192.168.20.40:5480，配置備份計劃，通過FTP備份

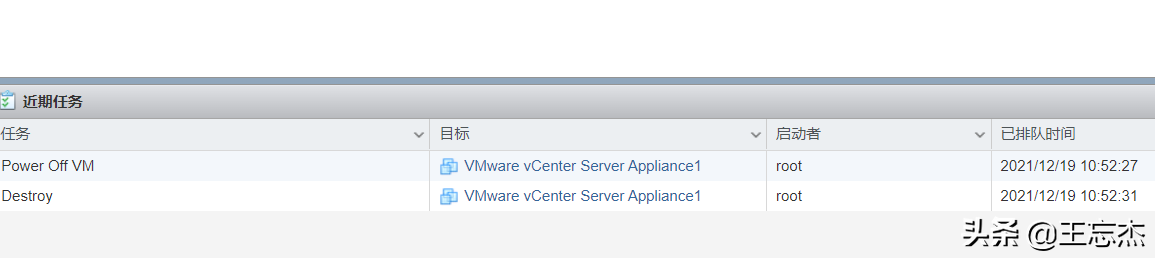

刪掉vCenter Server，模擬崩潰情況

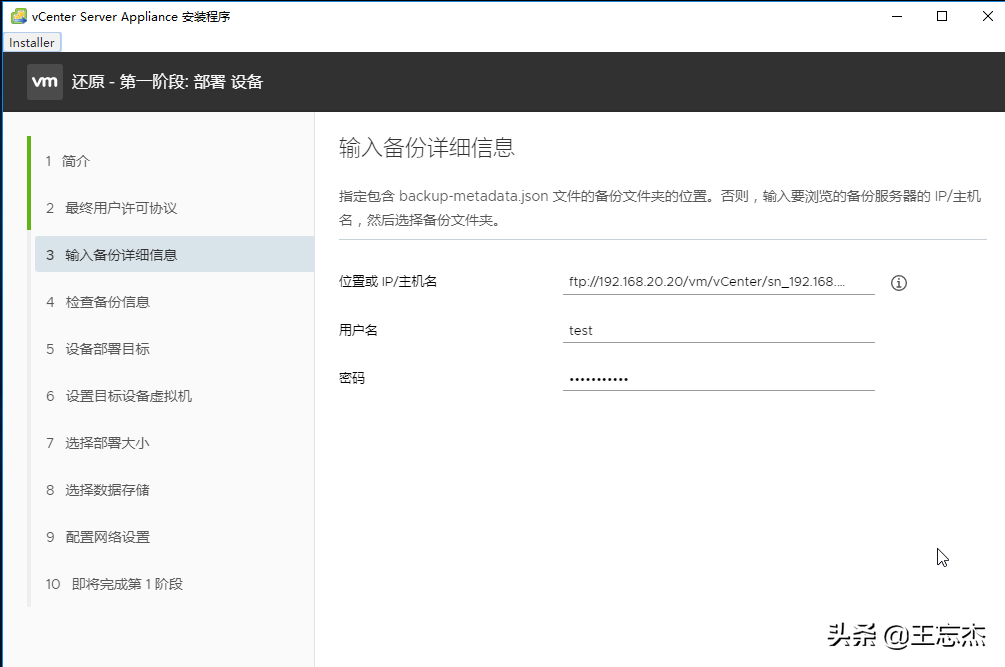

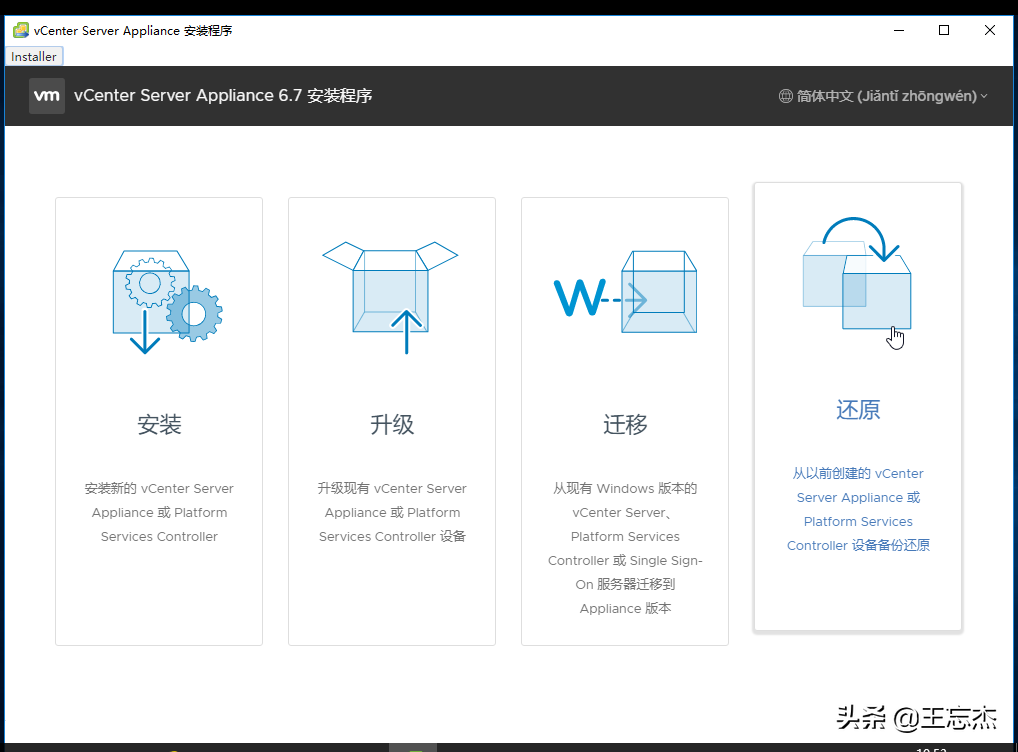

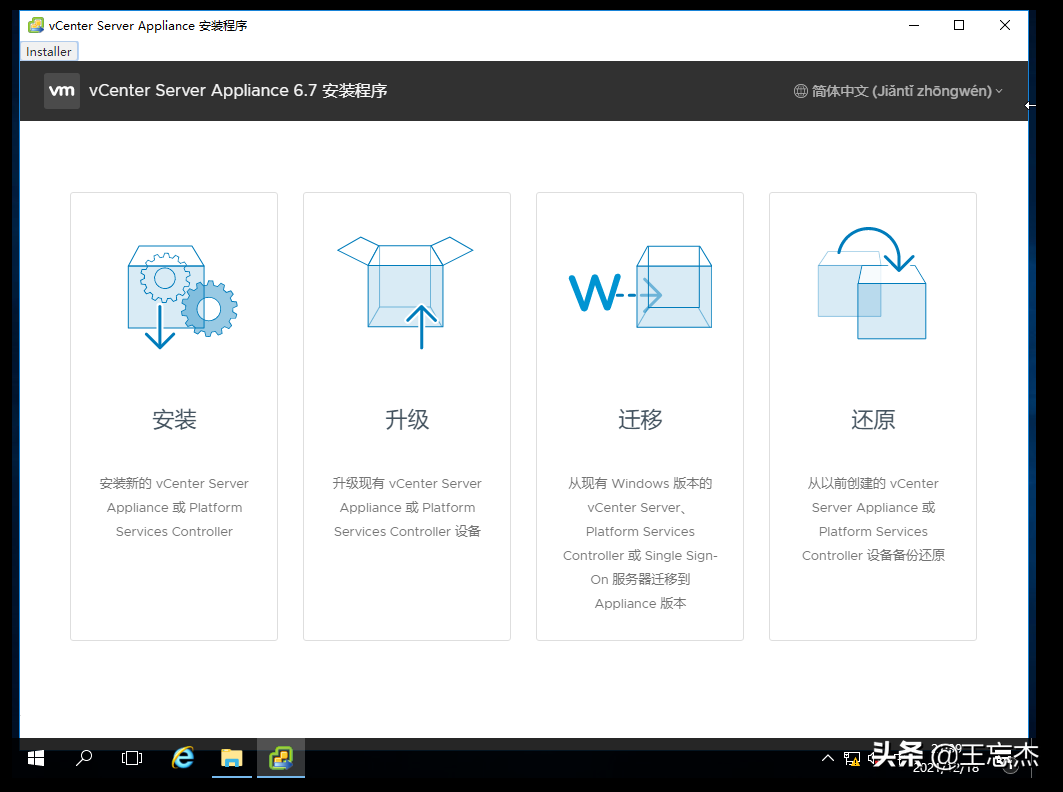

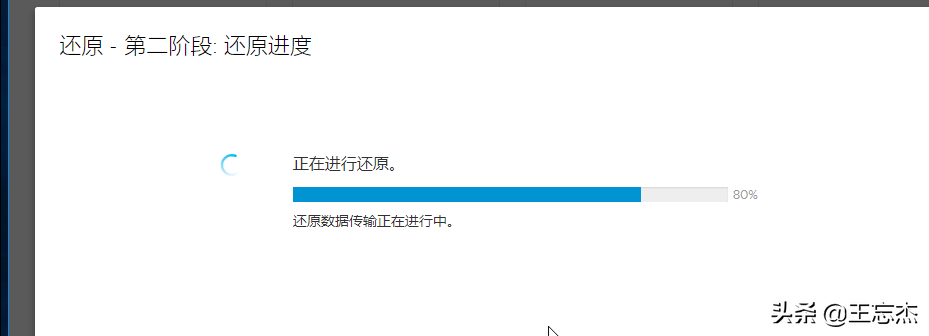

通過VSCA還原，與安裝步驟基本相同

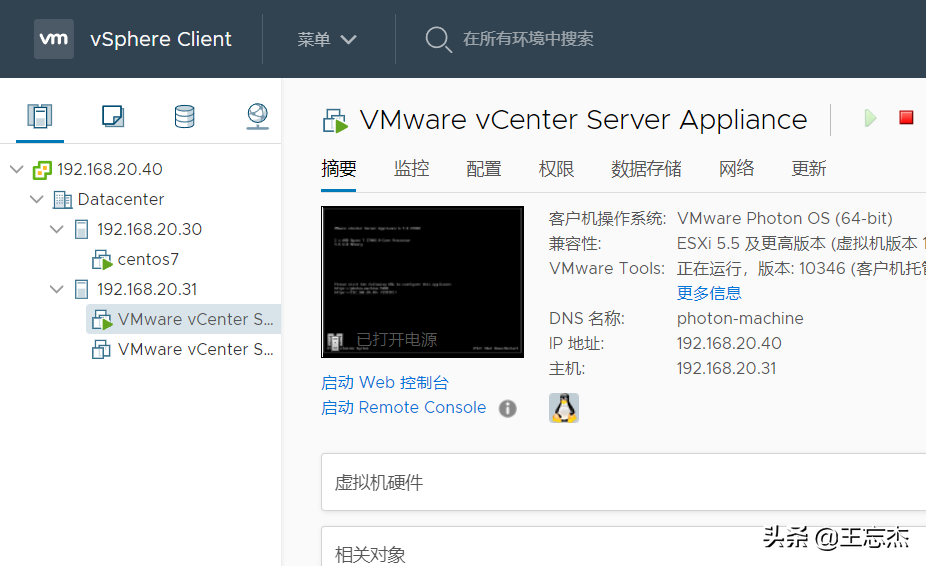

還原成功
十一、使用Active Backup for Business備份還原虛擬機

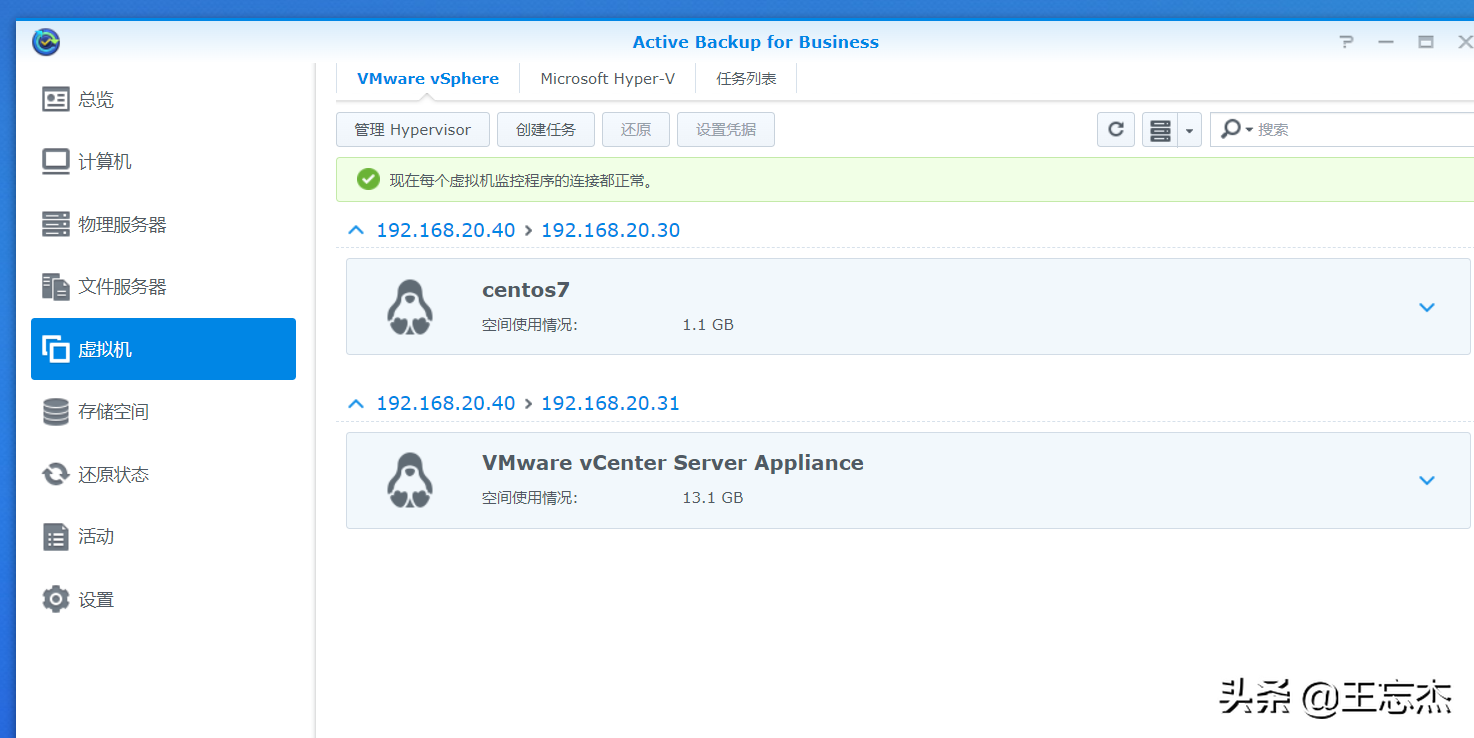

登陸群暉，配置Active Backup for Business，添加vcenter server

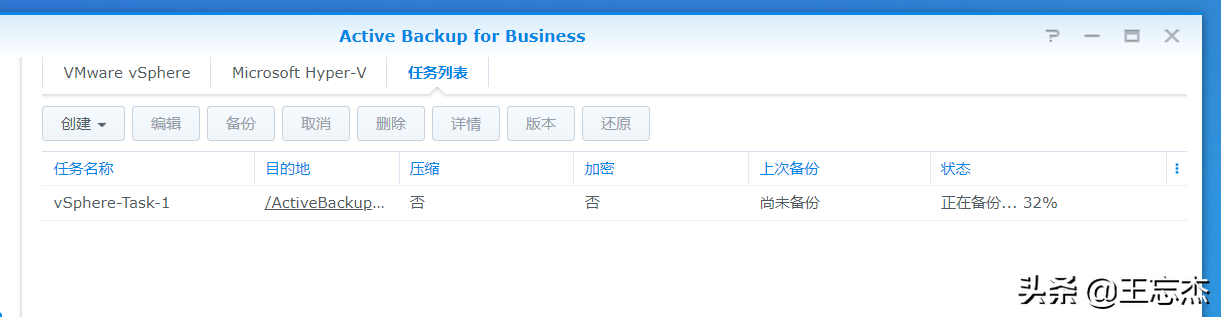

進行備份測試
修改目標虛擬機主機名

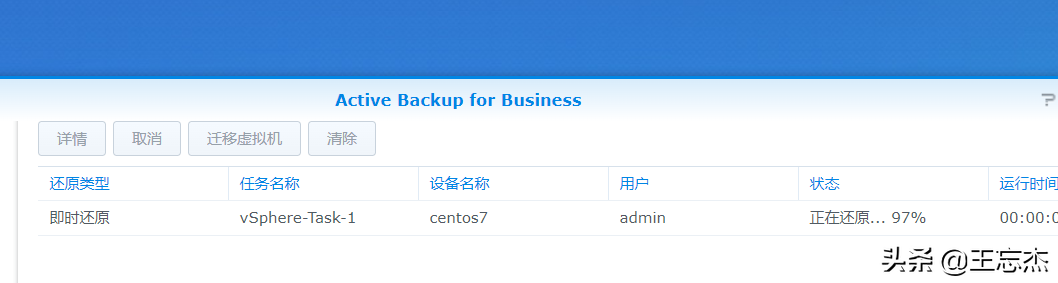

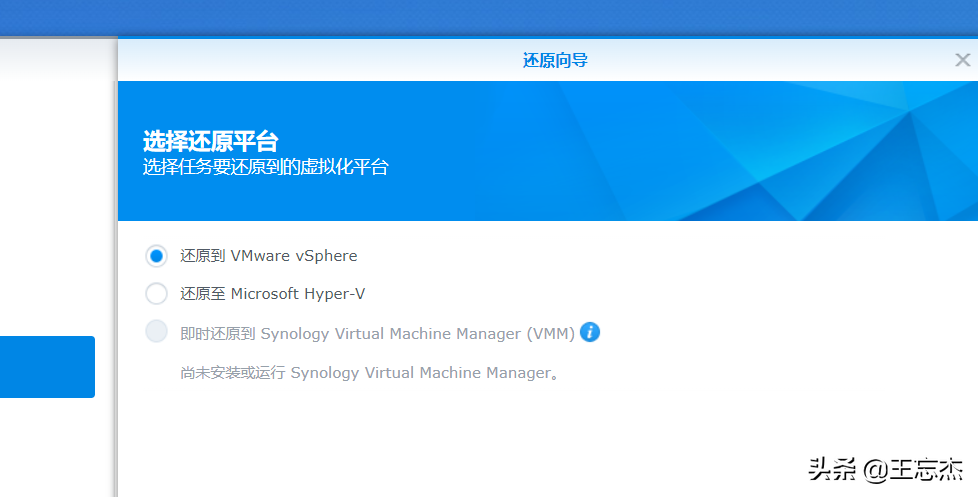

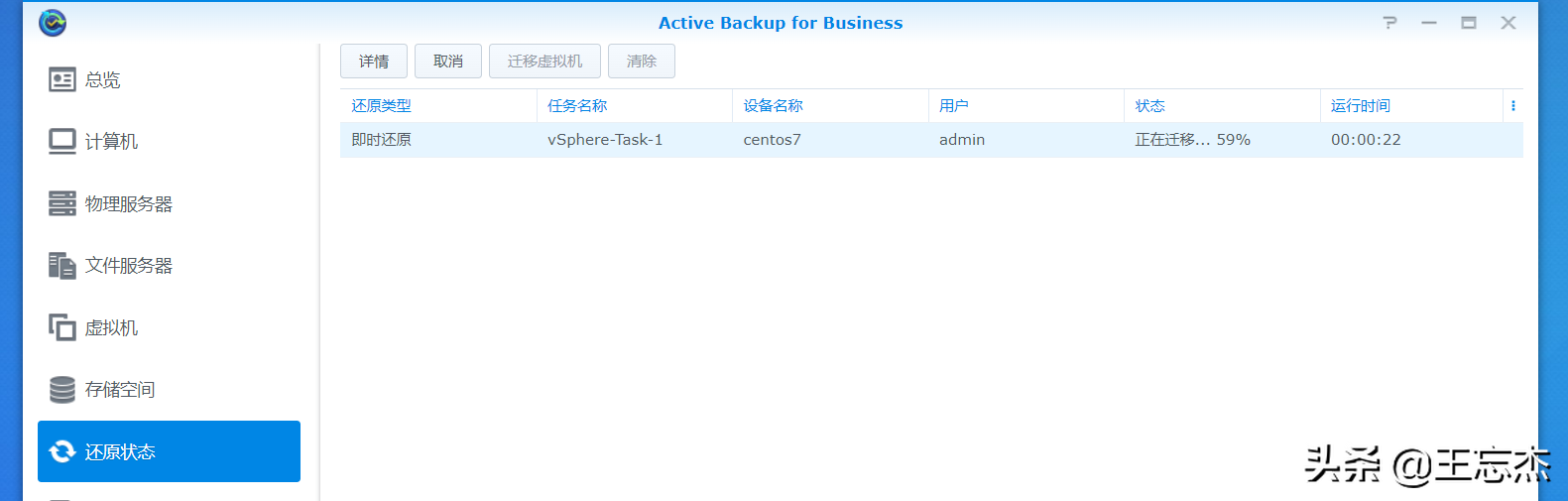

進行還原測試
還原成功，主機名恢復到備份時的狀態
十二、使用Veeam Backup & Replication備份還原虛擬機

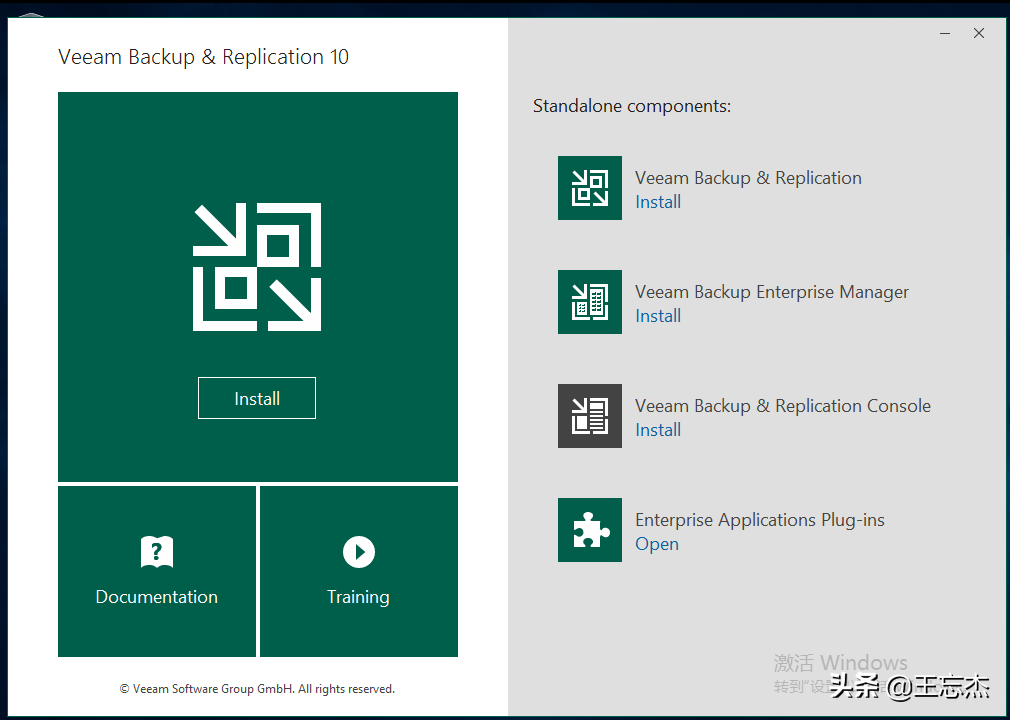

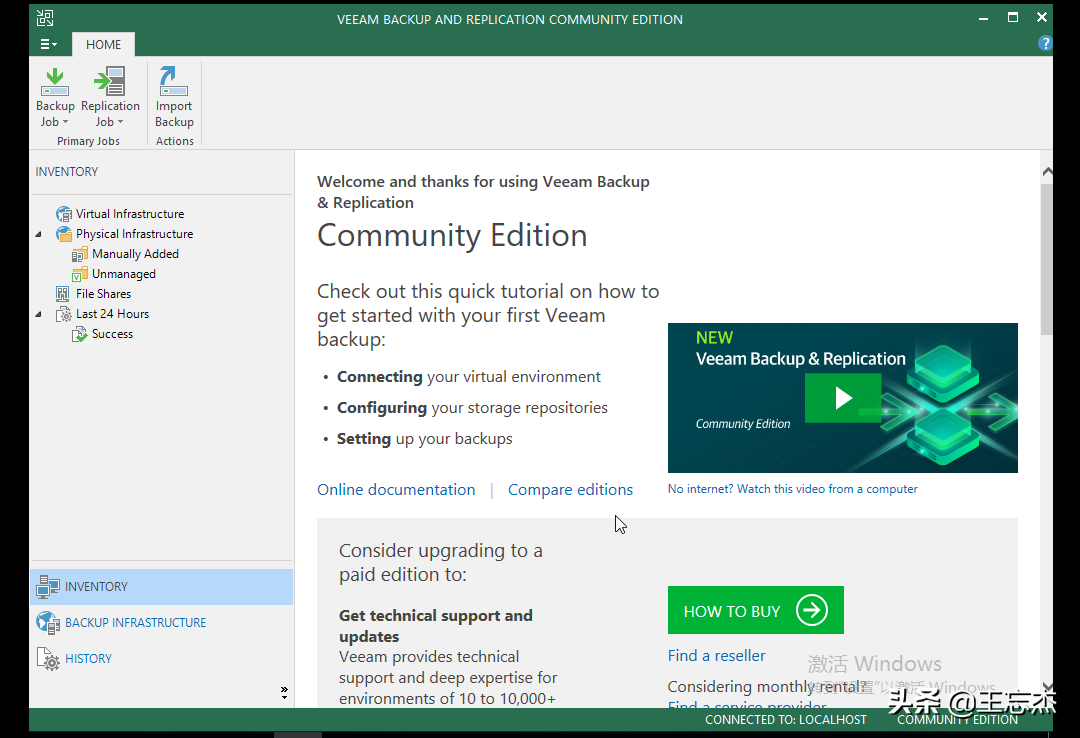

安裝

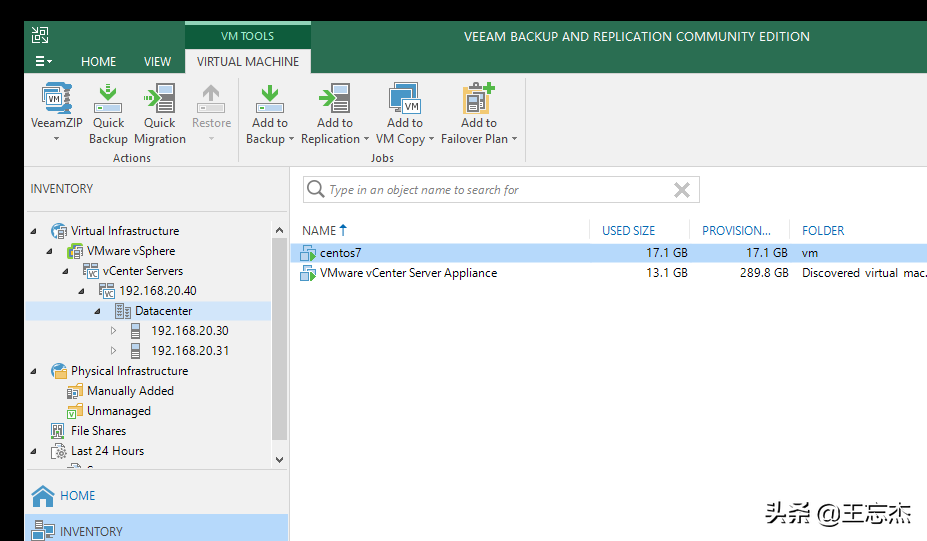

配置備份計劃

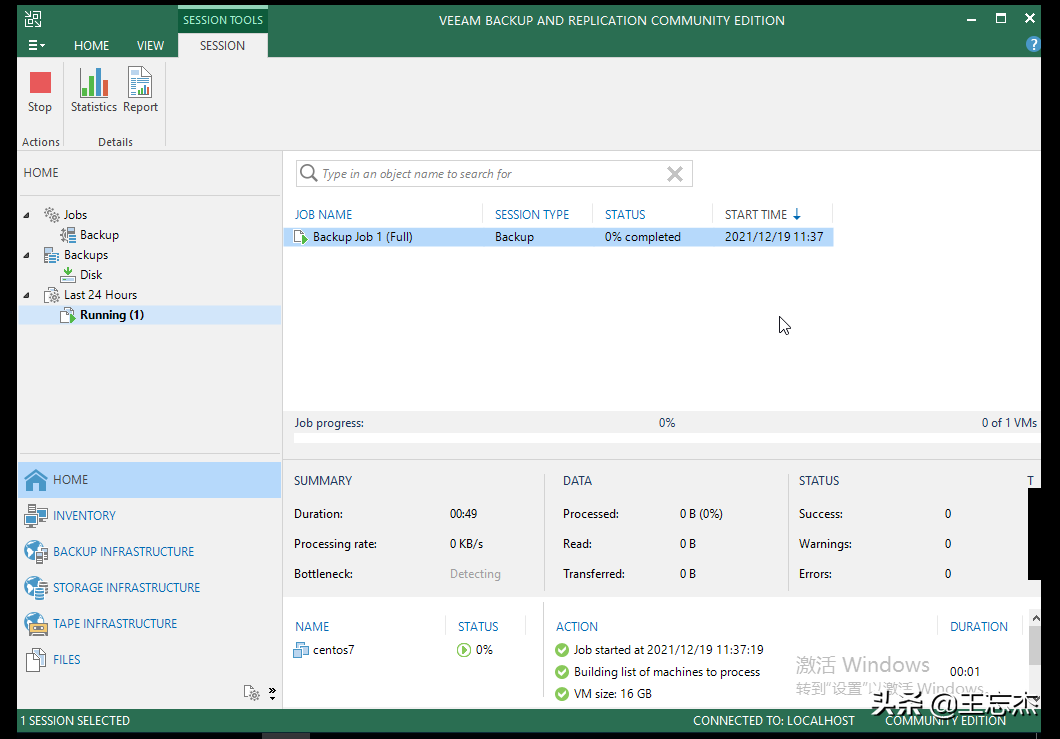

備份
更改主機名

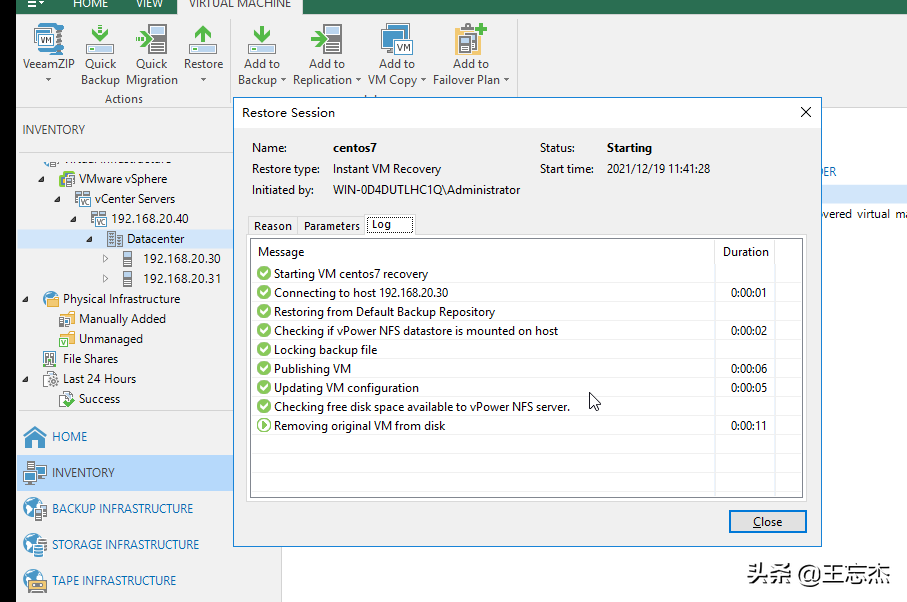

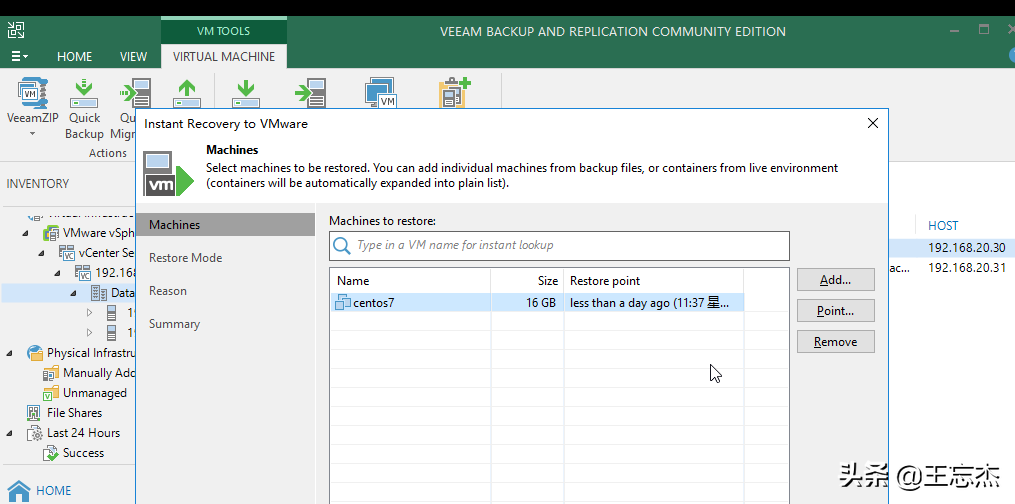

還原
還原完成

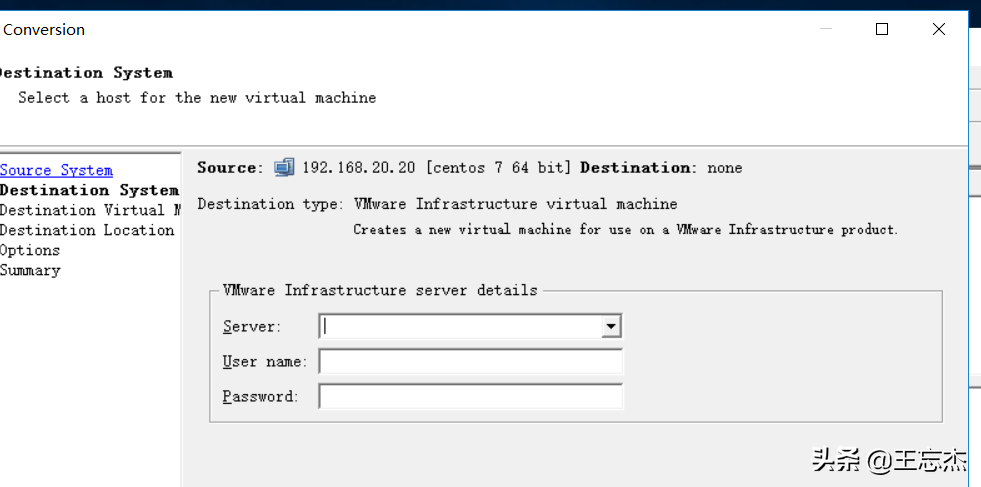

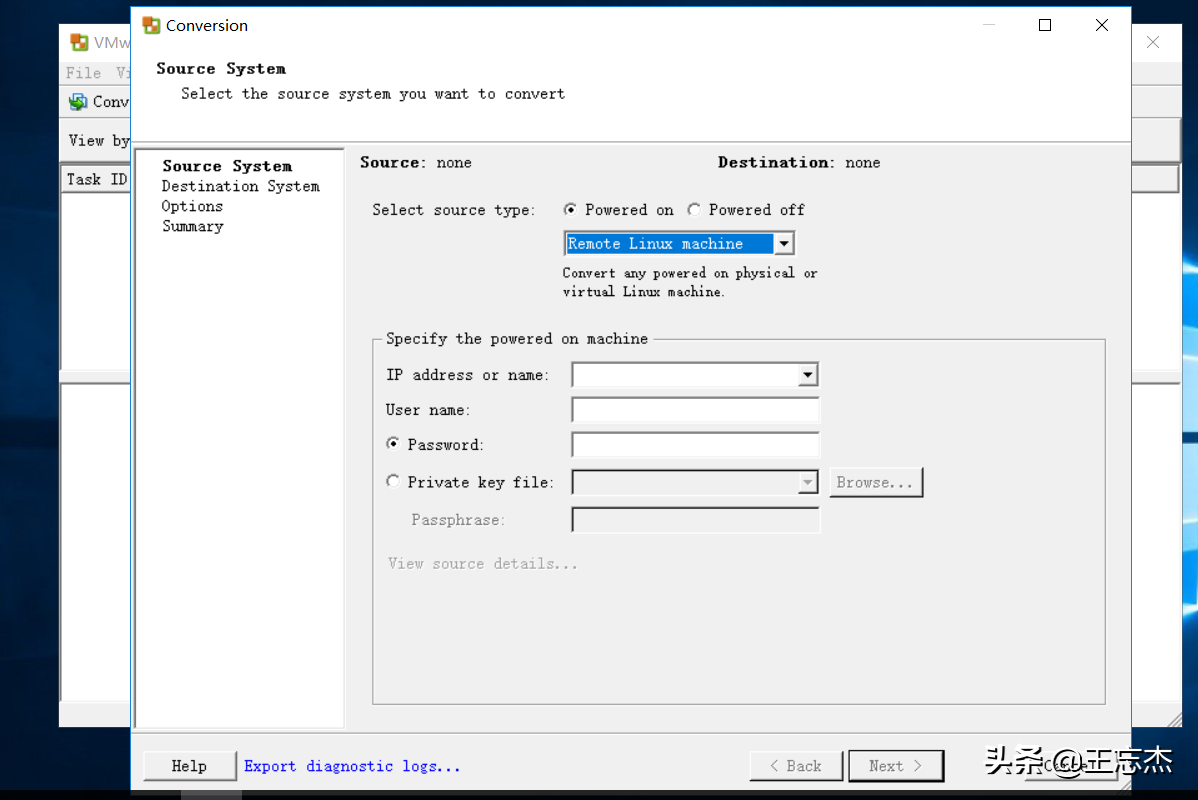

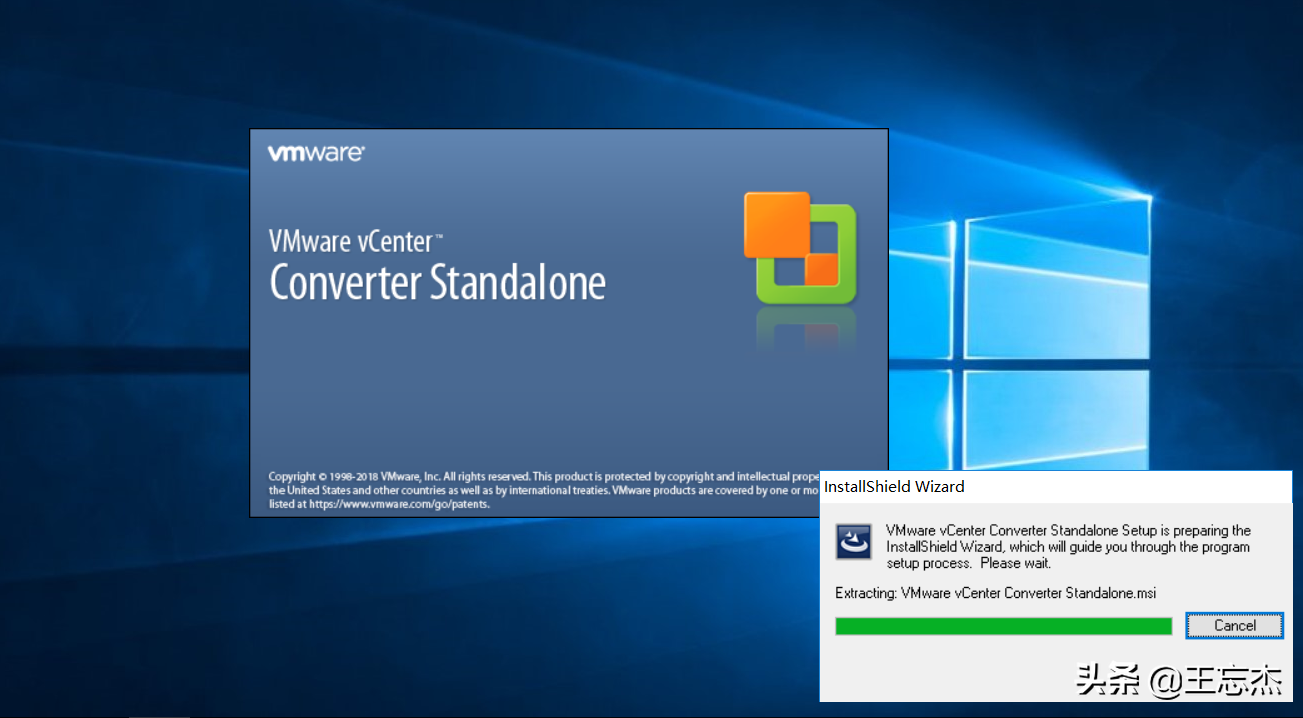

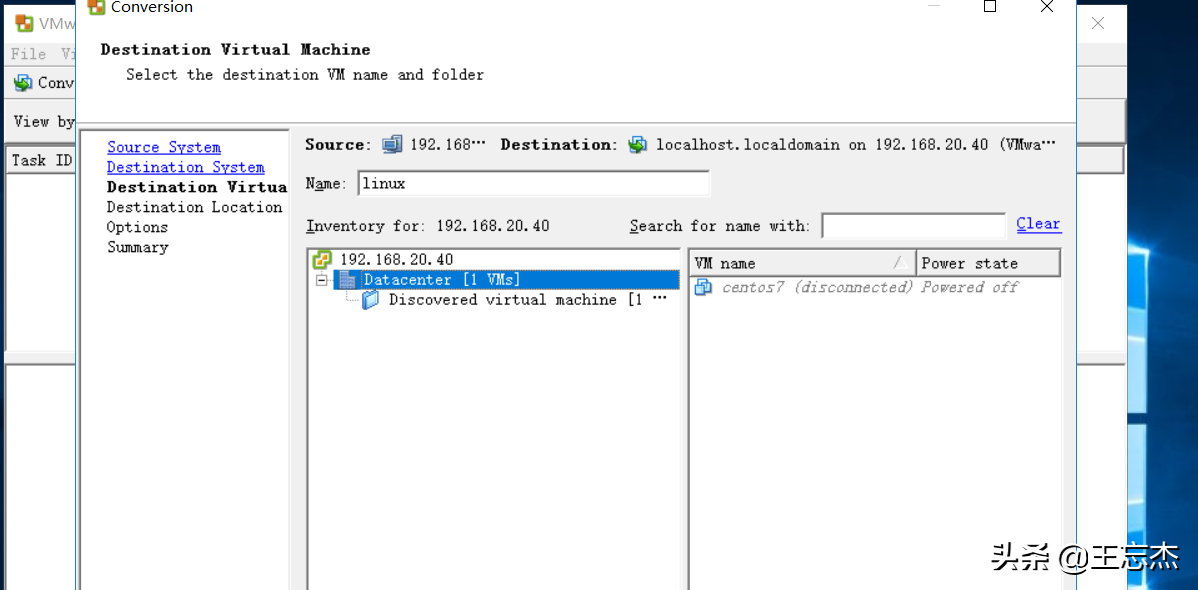

十三、物理機遷移到虛擬機

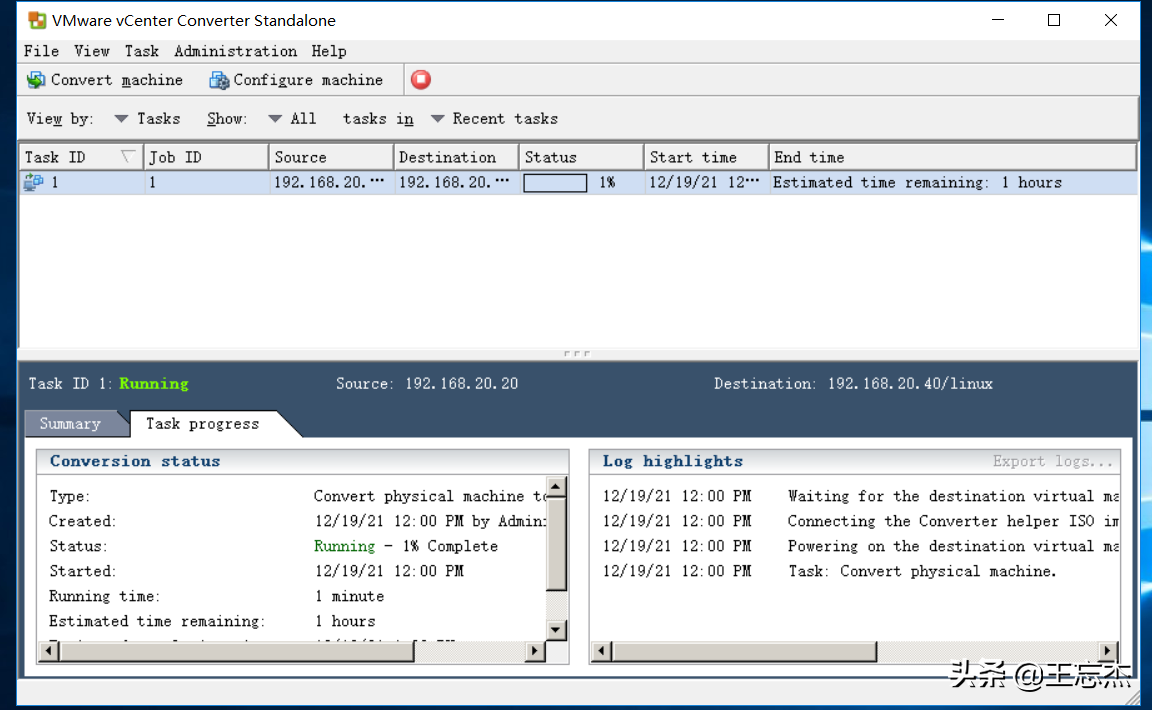

轉換中
轉換完成
十三、vSAN集群
準備四臺esxi主機，三臺部署vSAN，一臺安裝vCenter。每臺vSAN配置硬盤為40G、100G、200G
vSAN01 vsan01.tntsec.com IP:192.168.20.51 vSAN02 vsan02.tntsec.com IP:192.168.20.52 vSAN03 vsan03.tntsec.com IP:192.168.20.53
配置DNS服務器，添加zone
zone "tntsec.com" IN { type master; file "tntsec.com.zone"; };
創建zone文件
/var/named/tntsec.com.zone
$TTL 1D @ IN SOA master.tntsec.com. email.com. ( 0 ; serial 1D ; refresh 1H ; retry 1W ; expire 3H ) ; minimum IN NS master master IN A 192.168.20.20 vsan01 IN A 192.168.20.51 vsan02 IN A 192.168.20.52 vsan03 IN A 192.168.20.53
檢查配置文件
named-checkconf -z
測試域名解析
nslookup vsan01.tntsec.com 192.168.20.20

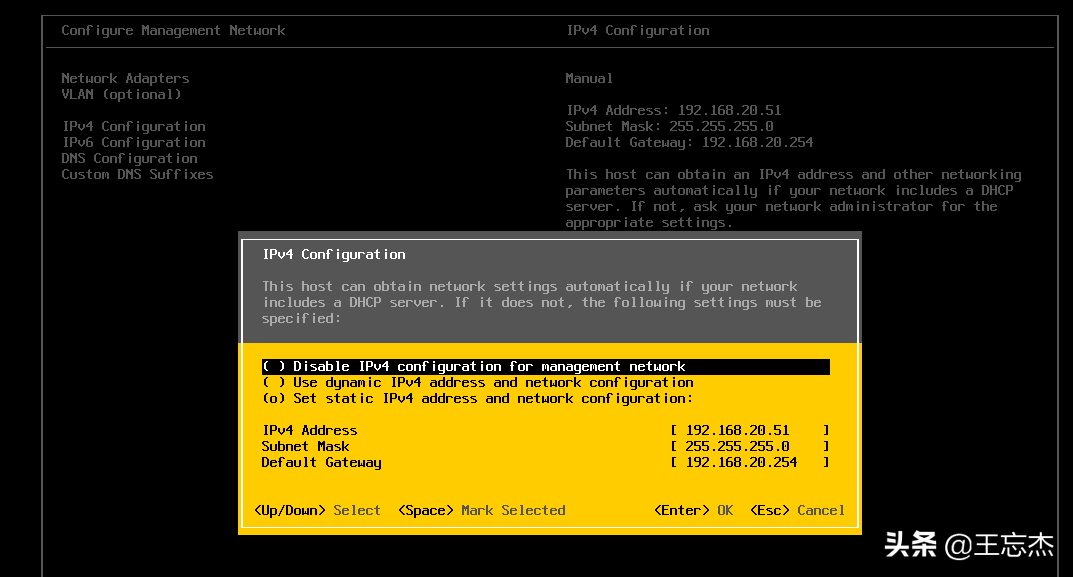

配置esxi主機IP、主機名，推薦通過esxi面板修改

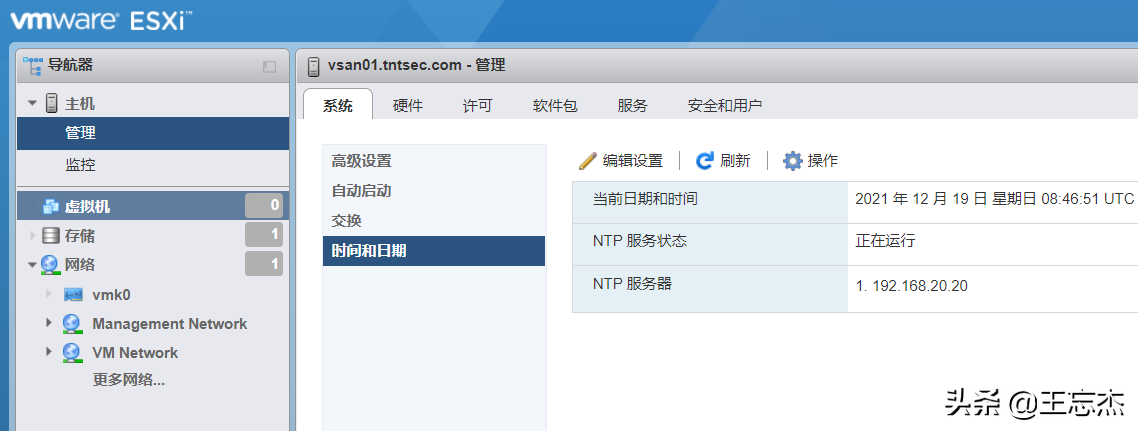

配置NTP服務器

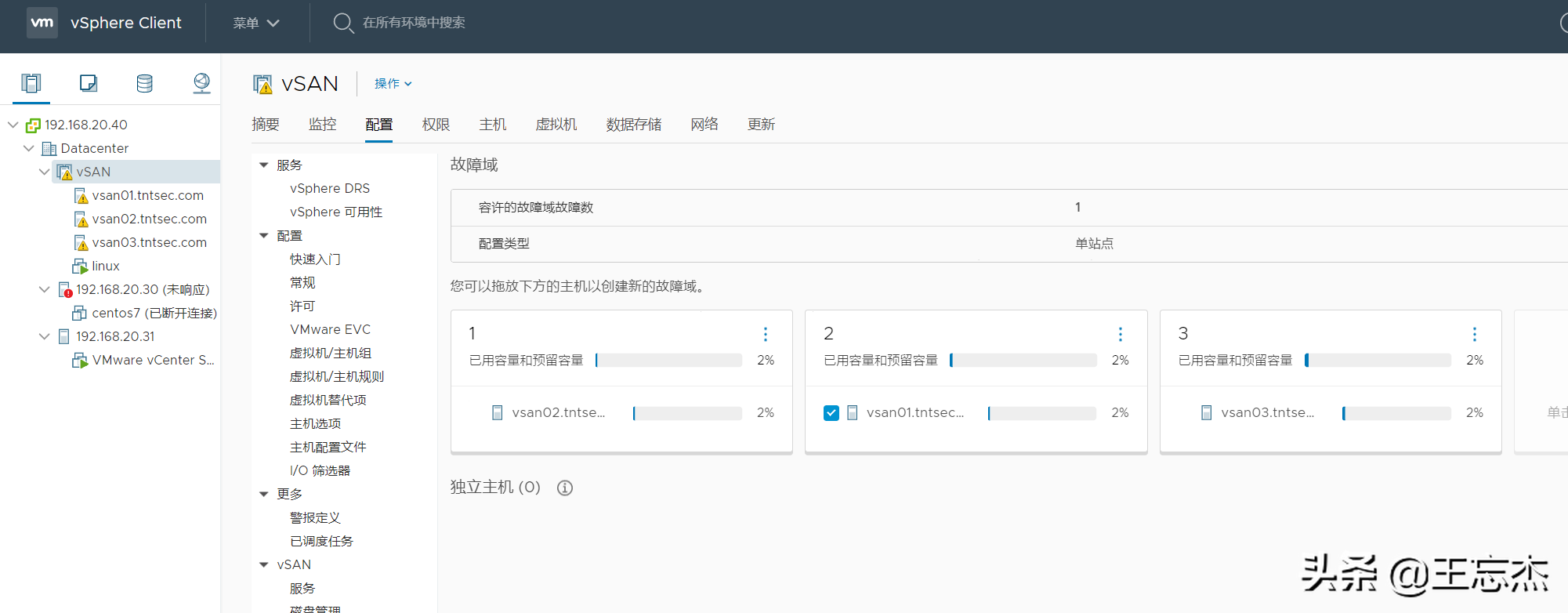

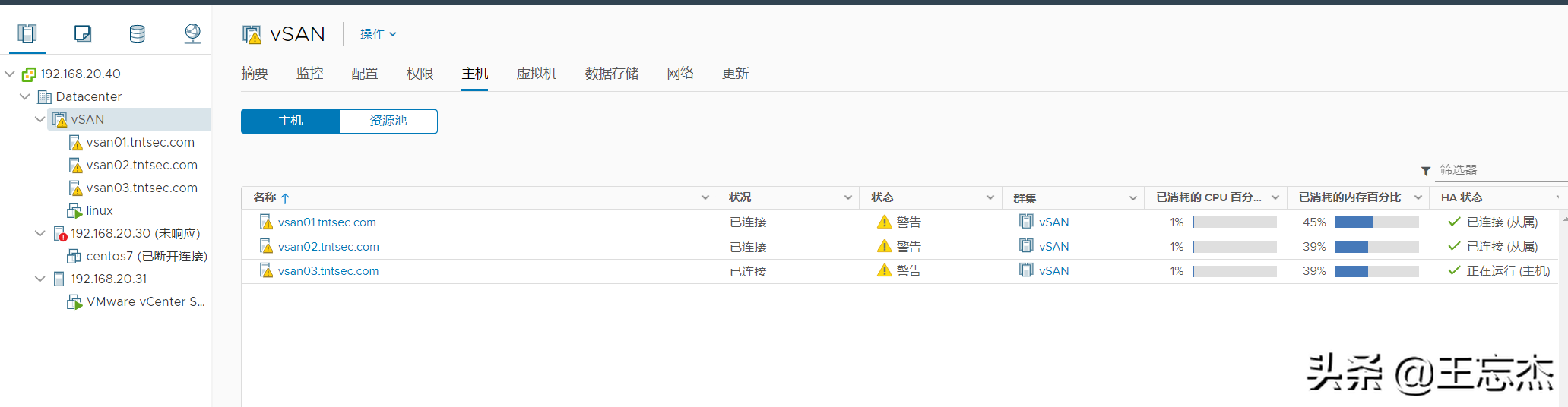

組建vSAN集群
十四、實驗完成關機
1、關閉除vCenter的所有VM
2、所有esxi進入維護模式
3、進入vCenter5480設備管理關閉vCenter
4、登錄各esxi檢查是否有VM未關機，是否進入維護模式，并關閉esxi
下篇：實現vSAN、vMotion、HA、FT、DRS等功能
一、實驗目的
配置實現vSAN、vMotion、HA、FT、DRS等功能
二、名詞解釋
資源池：將CPU和內存資源抽象化，如雙路雙核2Ghz換算為CPU資源為8Ghz
vmtools：VM增強功能，可以在主機與客戶機之間傳遞消息，進行更進一步虛擬機狀態檢測
vSAN：基于軟件的分布式存儲方案，也是HCI超融合架構的基礎之一
RDM：原始設備映射，即硬件直通，可以將硬件控制器如SATA硬盤、PCI設備映射到虛擬機中
故障域：如有三機架，每機架兩臺服務器，默認情況下數據會隨機分布式存放在所有主機上，當一機架故障時，兩臺服務器同時掉線可能會造成數據丟失，通過將三機架配置三個故障域，vSAN會確保同一份數據會在至少兩個機架上存儲，保證數據安全。（在標準化機房中，電源和網絡都做了冗余設計，機架式故障其實難以發生，默認情況下每臺esxi都是一個獨立主機故障域）
維護模式：若要關閉并維護esxi主機，務必確保主機進入維護模式，系統會提示將虛擬機和數據撤出，防止數據丟失和服務中斷
HA：高可用性，開啟HA后，當一臺esxi故障，可在另一臺esxi上重啟中斷的虛擬機
FT：容錯，開啟FT后，會為目標虛擬機在另一臺esxi上創建一個影子虛擬機，數據完全同步，當目標虛擬機所在的esxi崩潰時，影子虛擬機會實時接替工作，實現業務0停機。（實際上FT使用極少，因為限制較多，如虛擬機cpu核心數量限制、不能快照等）
DRS：分布式資源調度，可以根據策略動態調整各個esxi主機的負載（務必保證物理機資源充足，極端情況下可能會因為資源不足導致虛擬機頻繁切換主機）
VxRail：戴爾出品的超融合一體機，內置VxRail套件，與之對應的是其他廠商的超融合設備，配置相對繁瑣
vMotion：虛擬機實時遷移，可以在中斷業務的情況下將虛擬機從一臺esxi上移動到另一臺

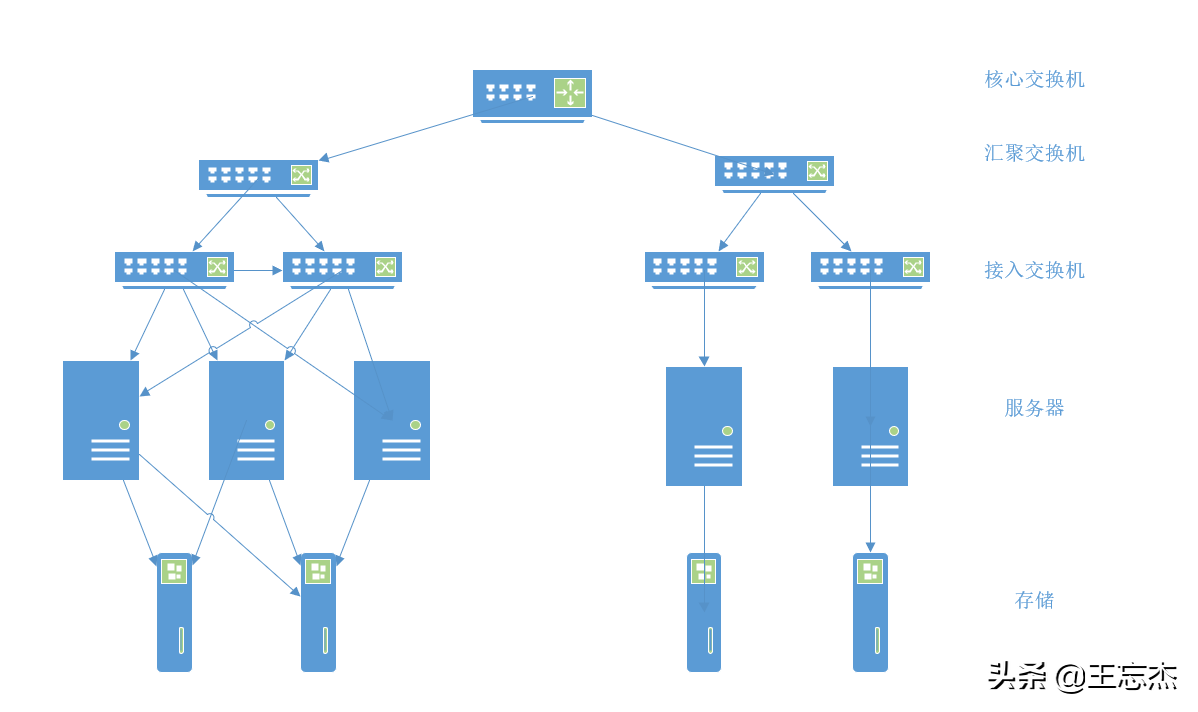

傳統機房三層架構：即接入匯聚核心三層，各服務器通常不處于同一vlan，無法實現虛擬機遷移
數據中心大二層架構：通過交換機堆疊和vxlan虛擬vlan技術，在邏輯上服務器都屬于同一個vlan，虛擬機可以在其中進行遷移
三、實驗環境
環境進行簡化，不進行vlan劃分，不進行端口匯聚，因主機性能不足僅演示vSAN、HA、FT、DRS、vMotion等功能
centos7 開啟內核轉發、NTP、DNS IP:192.168.20.20
vCenter vcenter.tntsec.com IP:192.168.20.40
vSAN01 vsan01.tntsec.com IP:192.168.20.51
vSAN02 vsan02.tntsec.com IP:192.168.20.52
vSAN03 vsan03.tntsec.com IP:192.168.20.53

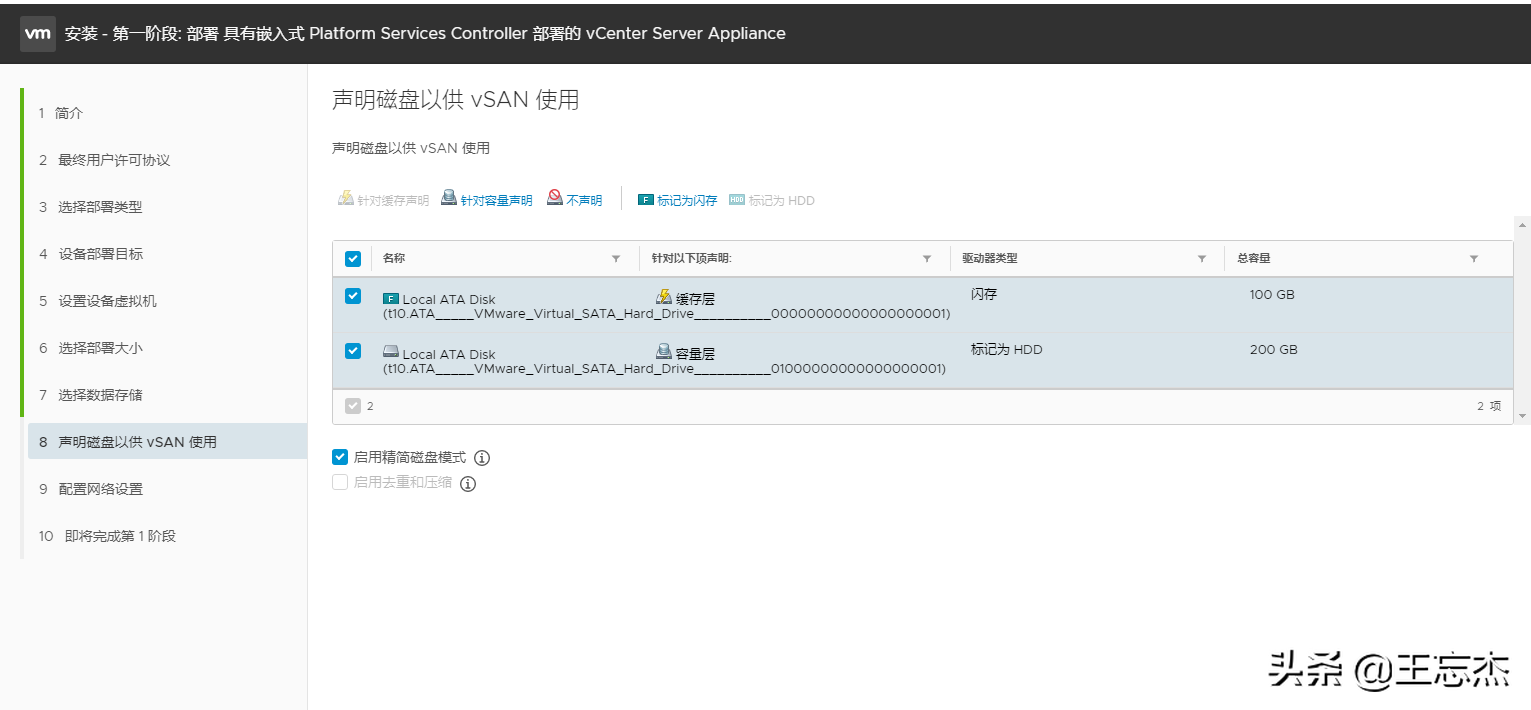

vSAN硬盤配置為40G、100G、200G，網絡都使用vmnet1,為各主機添加許可證（百度即可），配置DNS、NTP，在vsan01上安裝vcenter，配置過程直接選擇創建VSAN集群，100G標記為SSD緩存層，200G標記為HDD容量層
四、部署vSAN

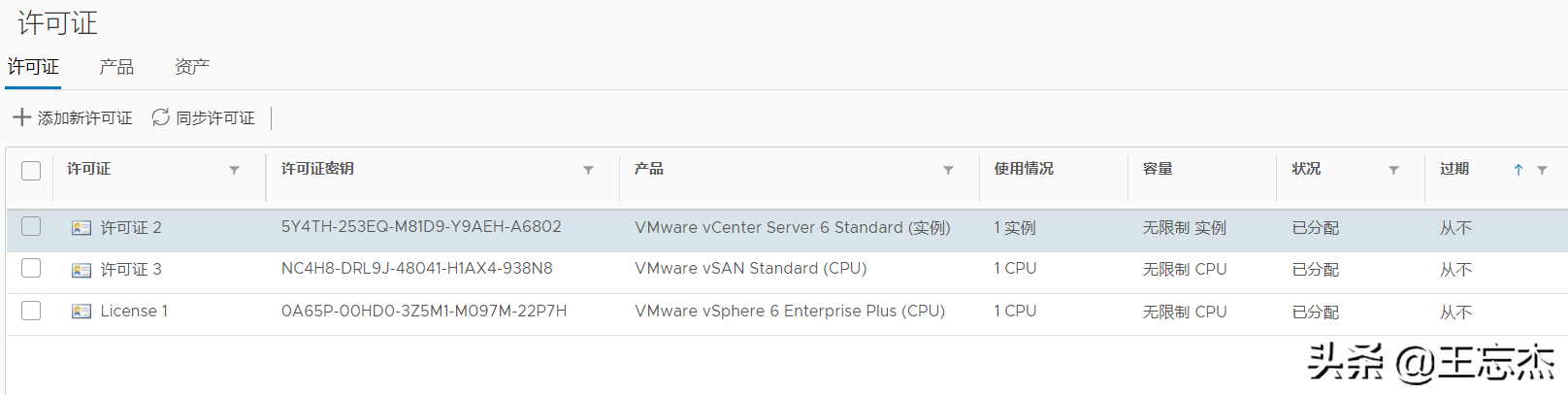

進入vCenter后，為vSAN和vcenter分配許可證

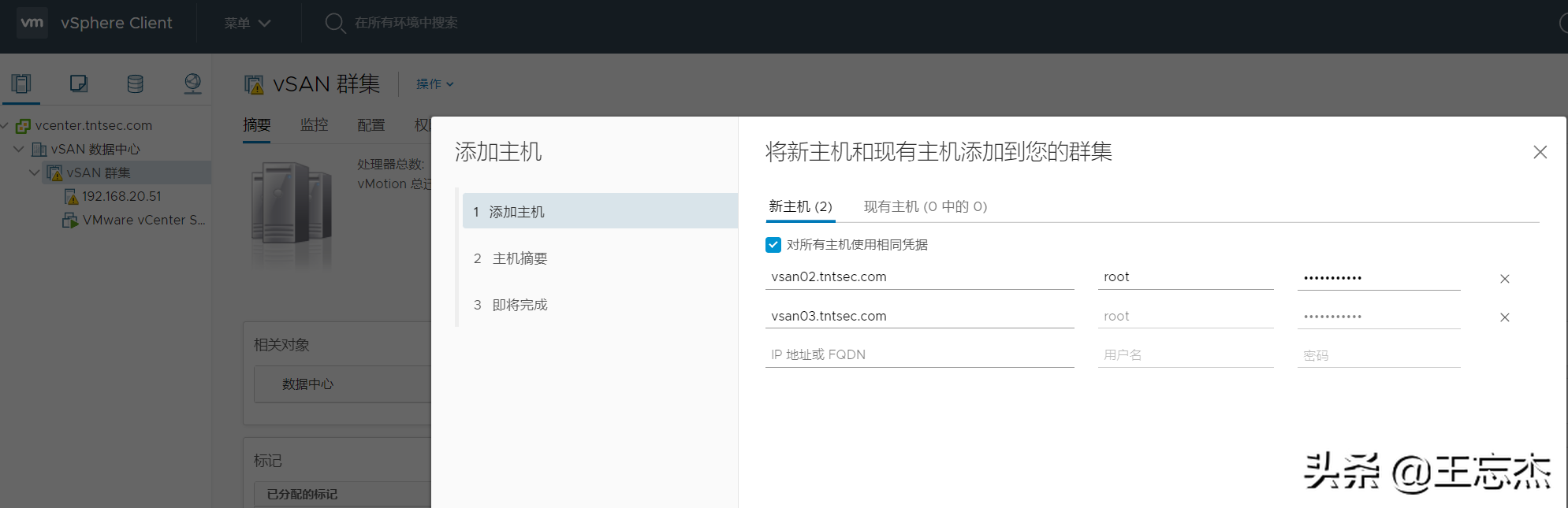

添加另外兩臺esxi

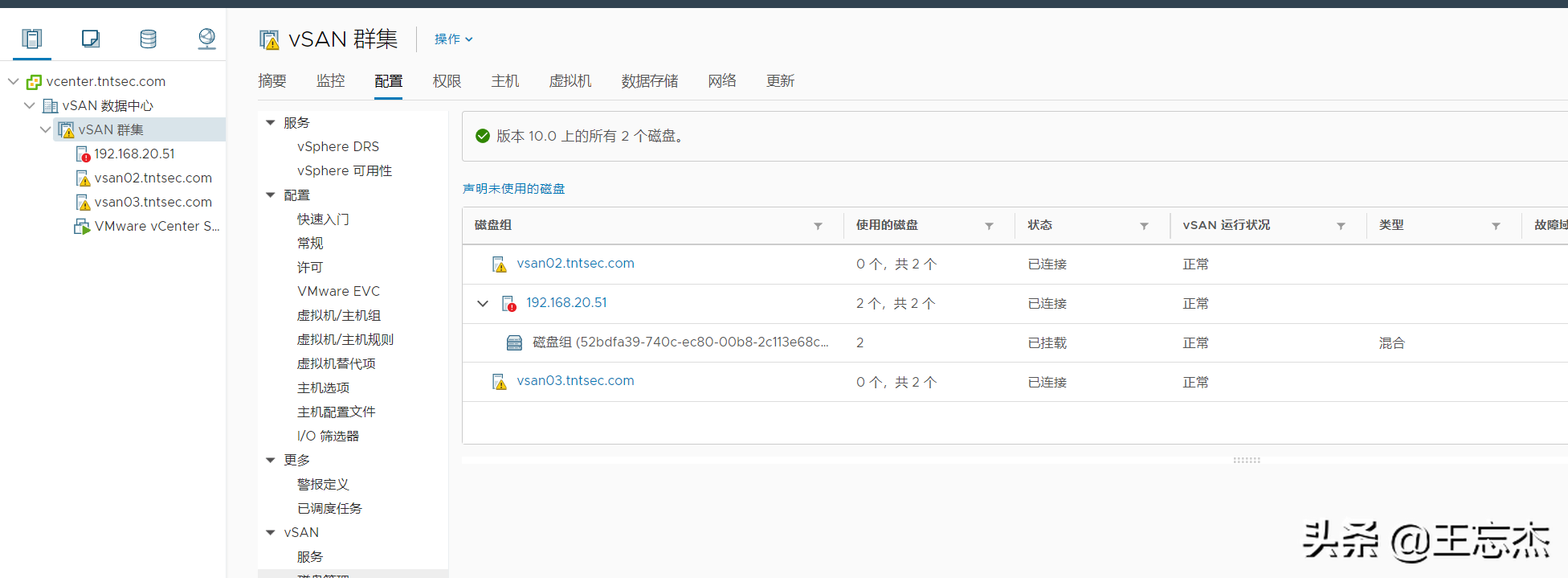

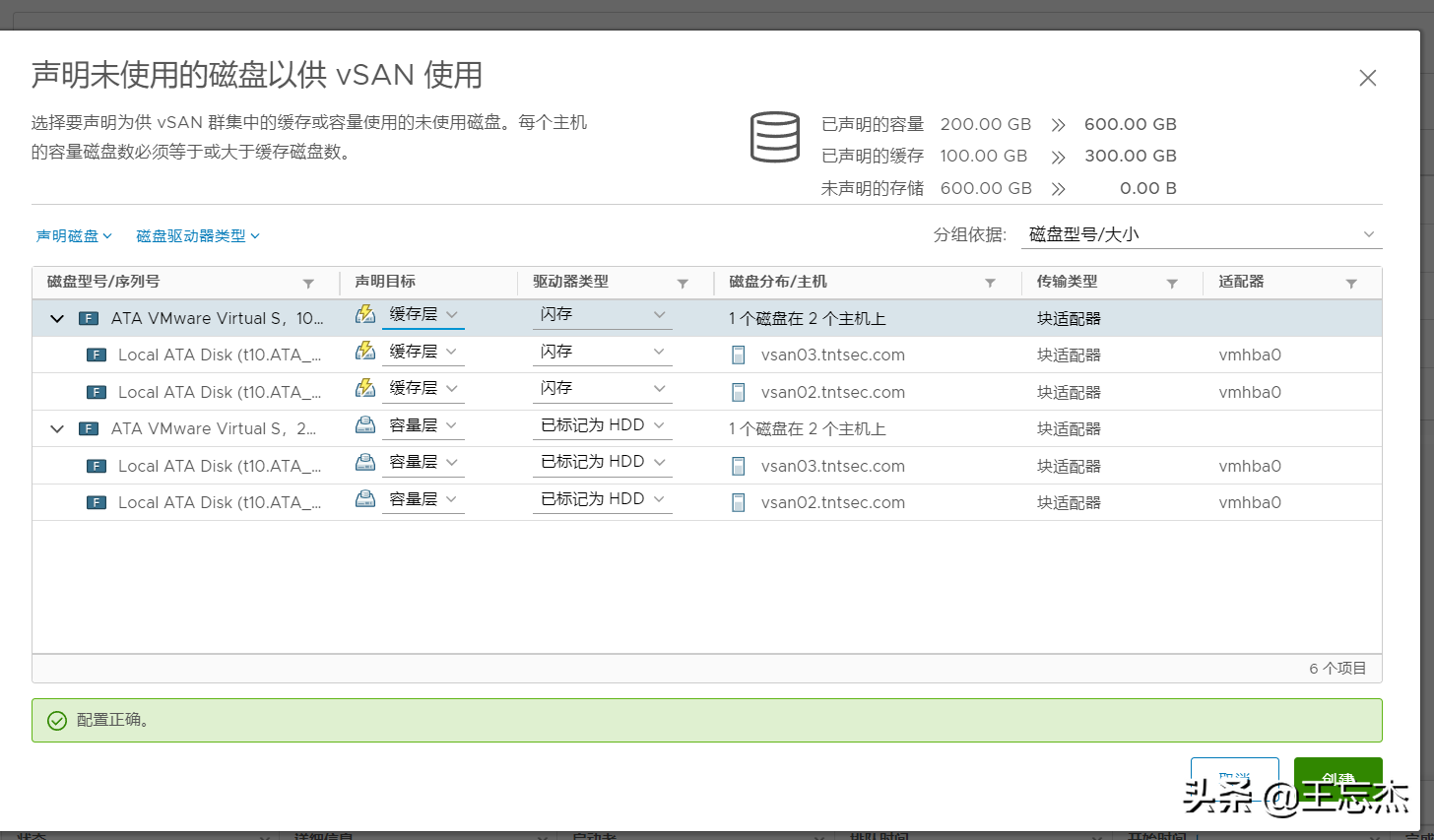

聲明磁盤（注意：左側192.168.20.51紅標提示的是內存不足）

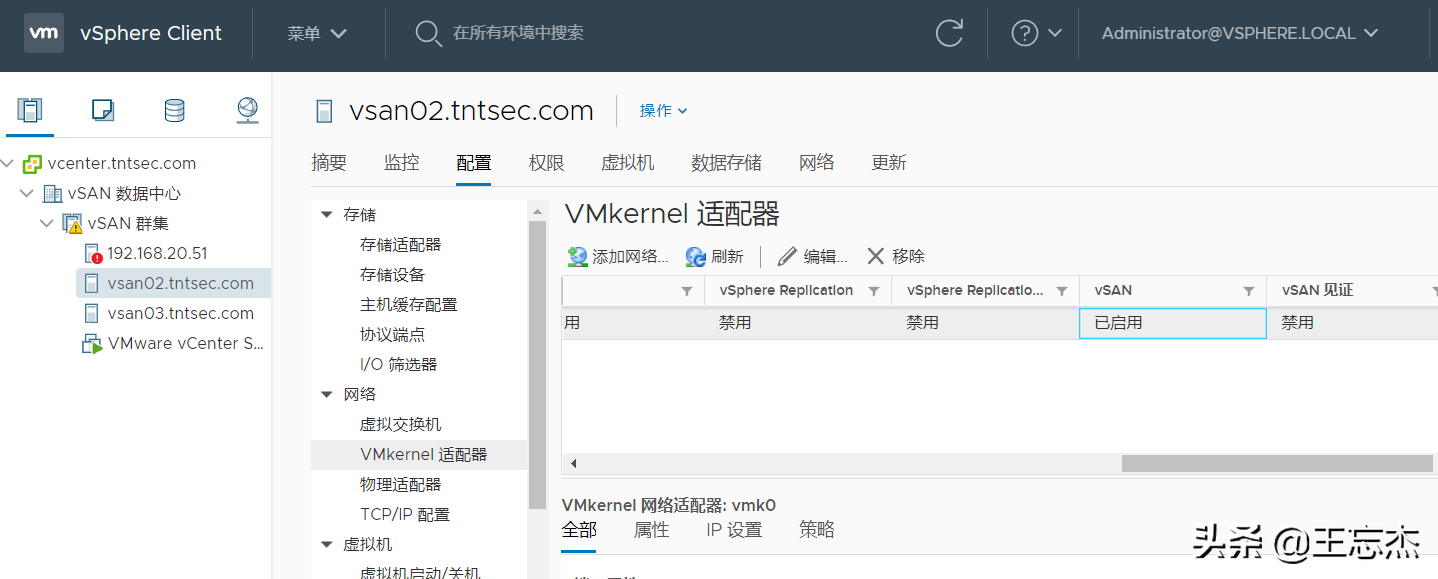

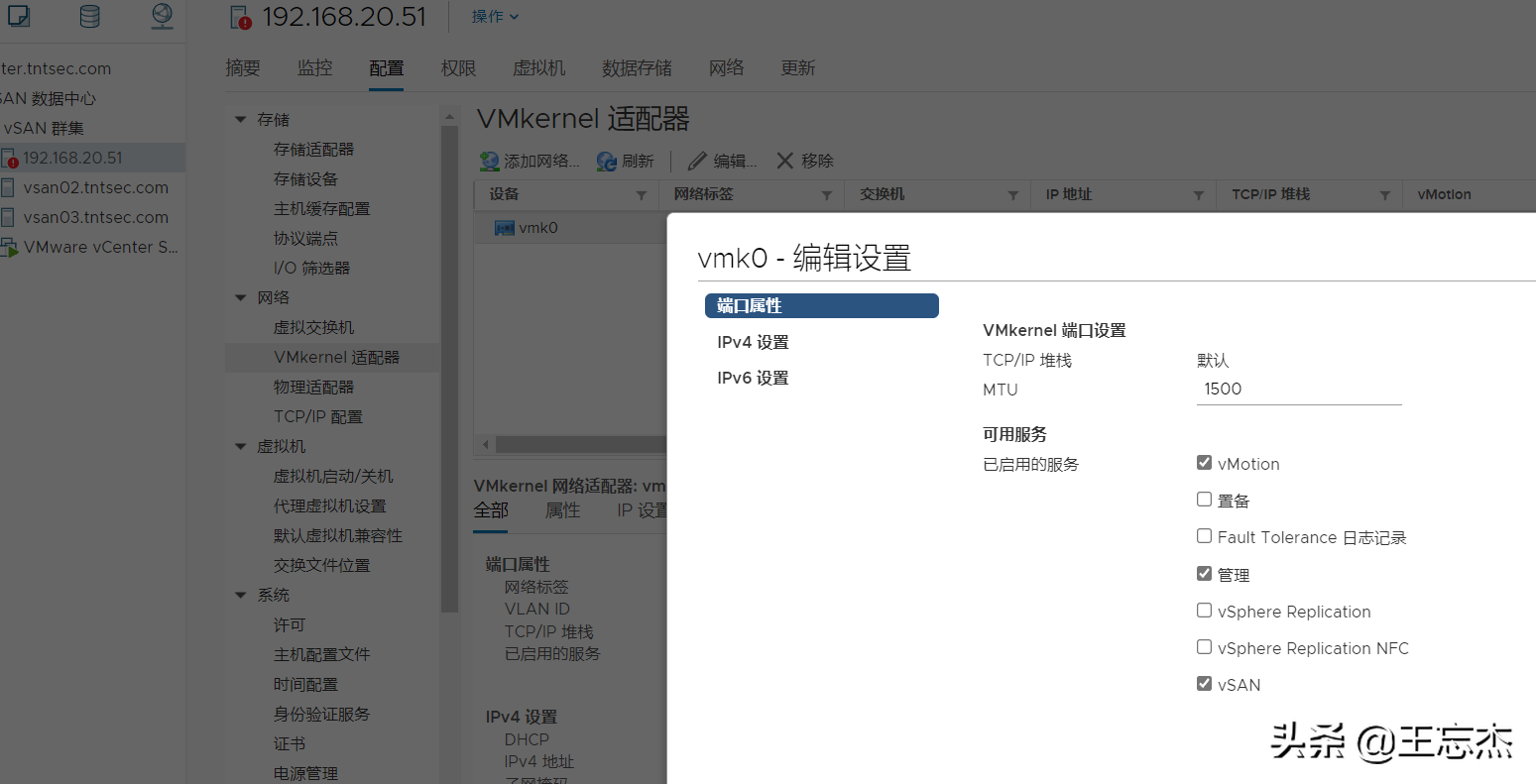

為vmkernel啟用vSAN網絡

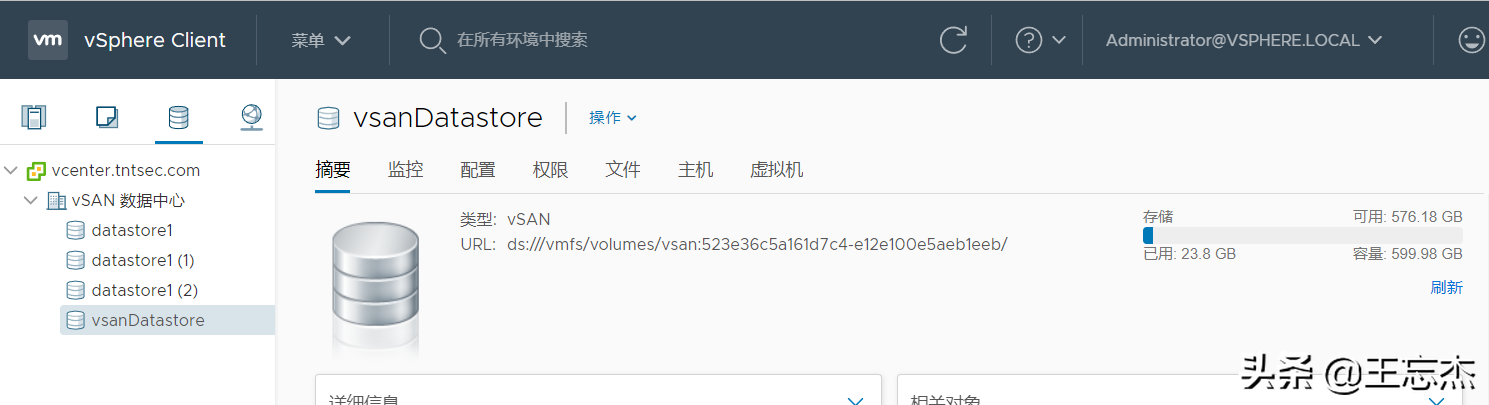

容量自動擴容至600G

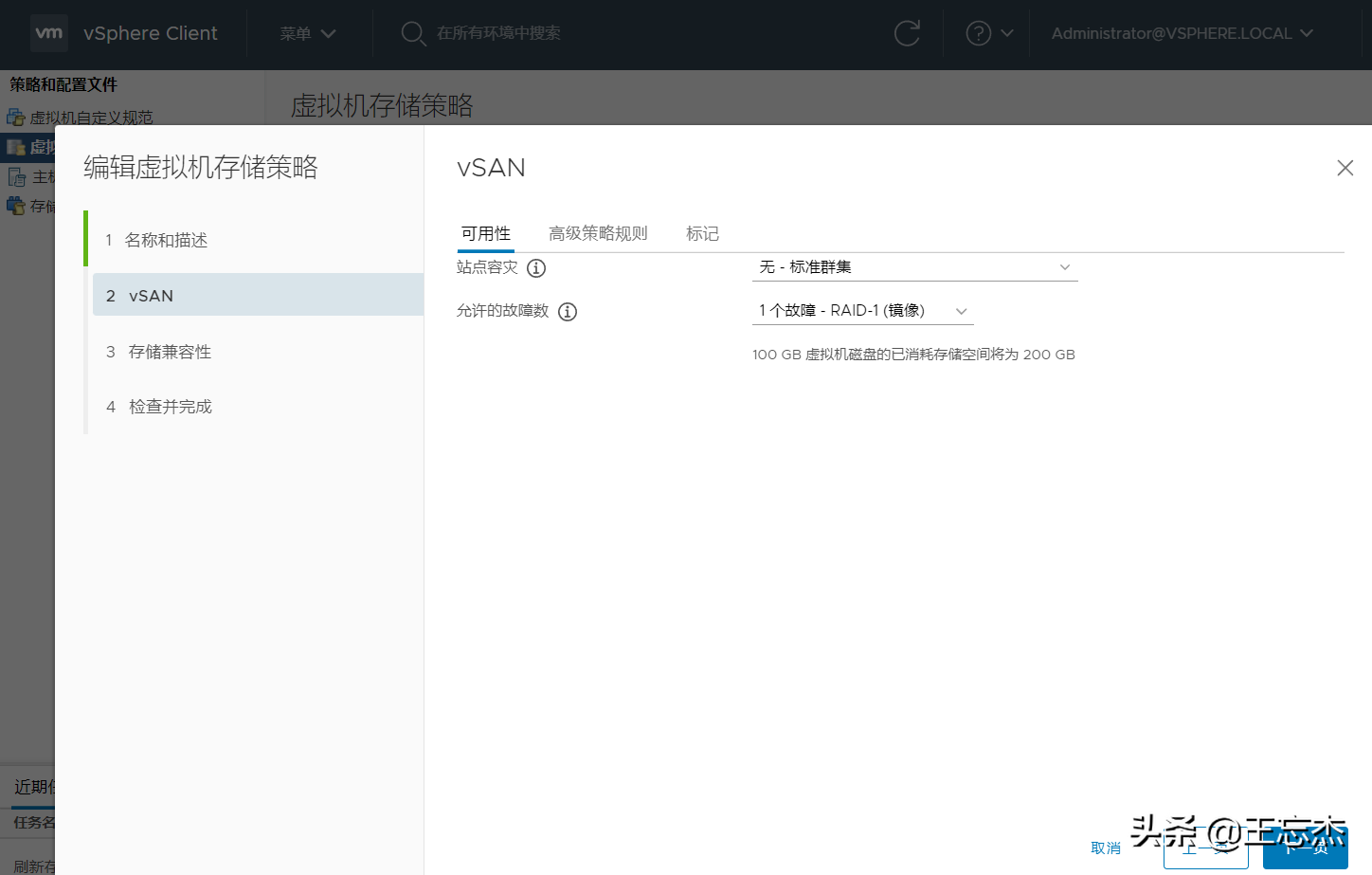

為vSAN配置存儲策略，默認策略為RAID1

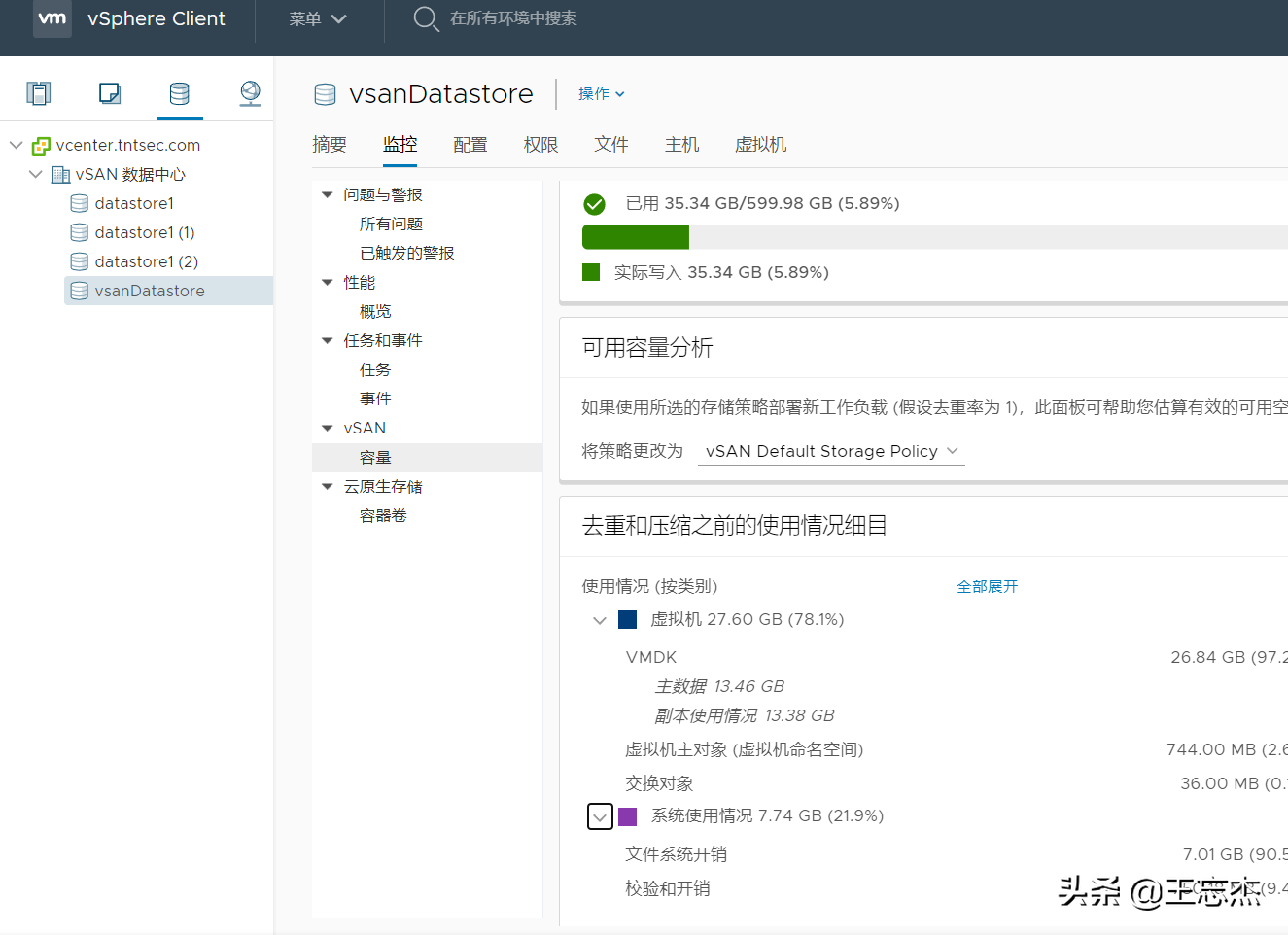

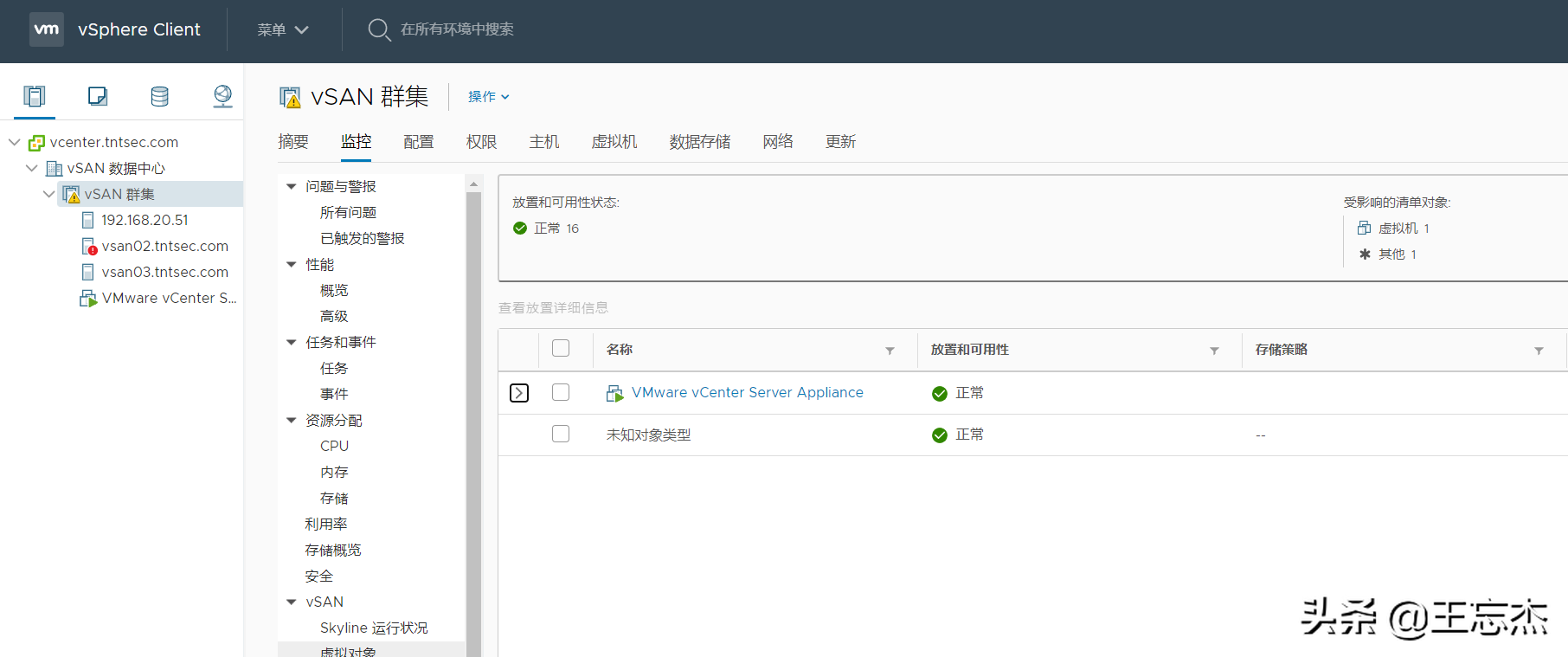

查看容量雙倍占用，vSAN運行正常
五、啟用vMotion
為各個主機啟用vMotion

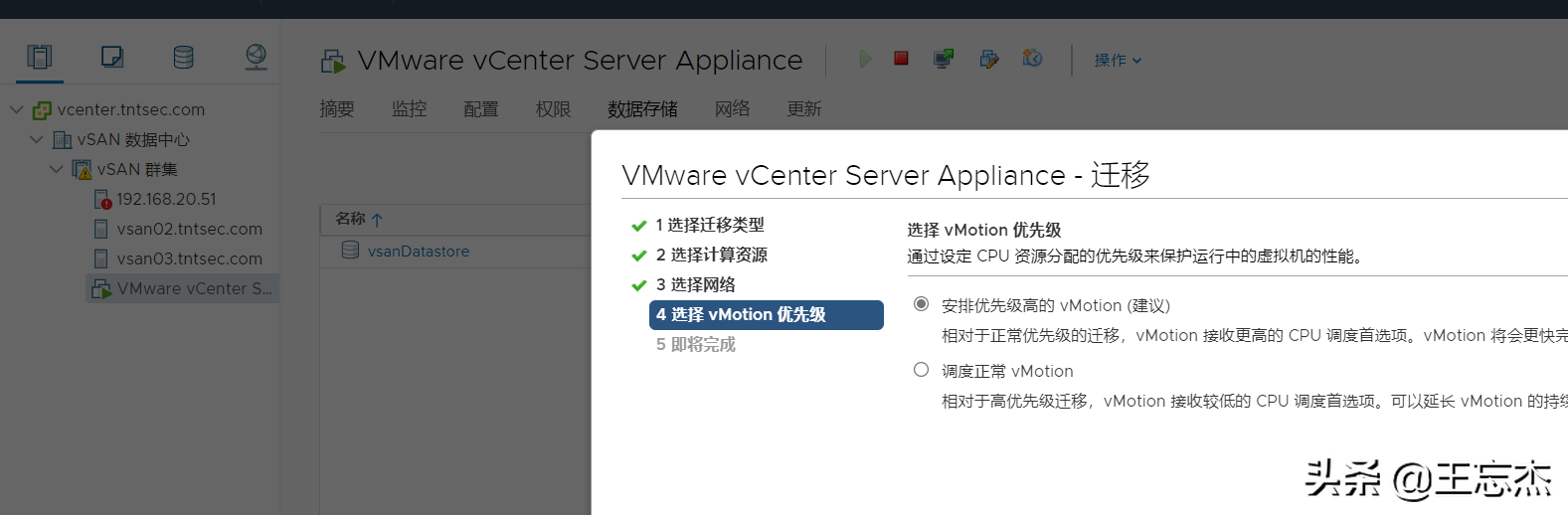

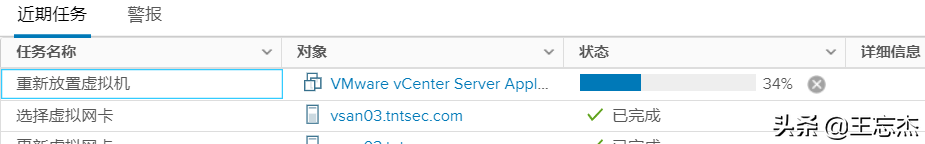

測試vMotion

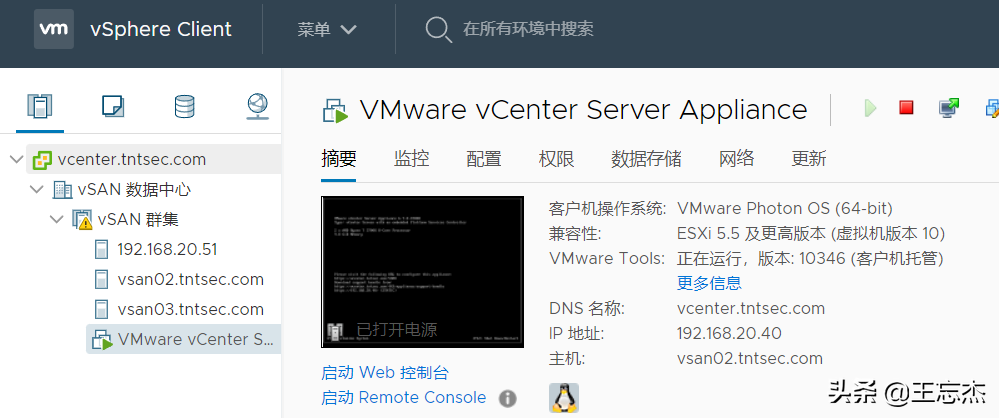

無停機熱遷移成功，主機從192.168.20.51（即vsan01.tntsec.com，添加的時候忘了改名）遷移到vsan02.tntsec.com
六、vSAN安全性測試

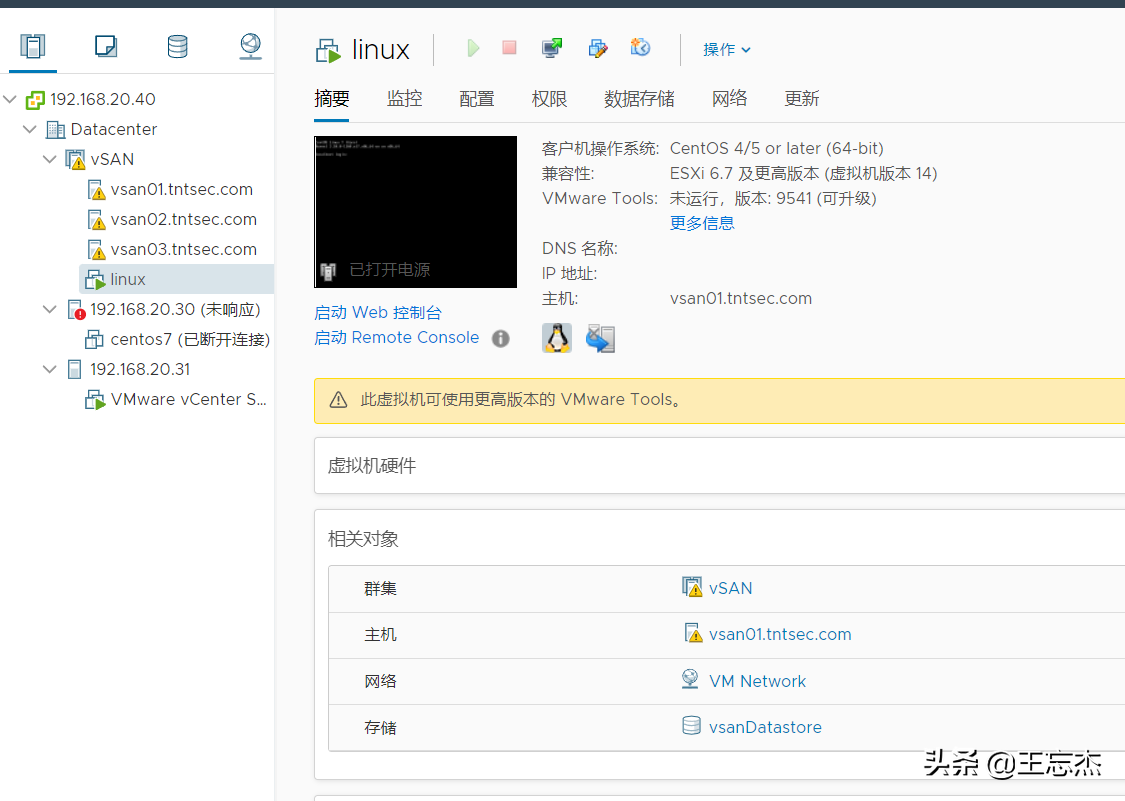

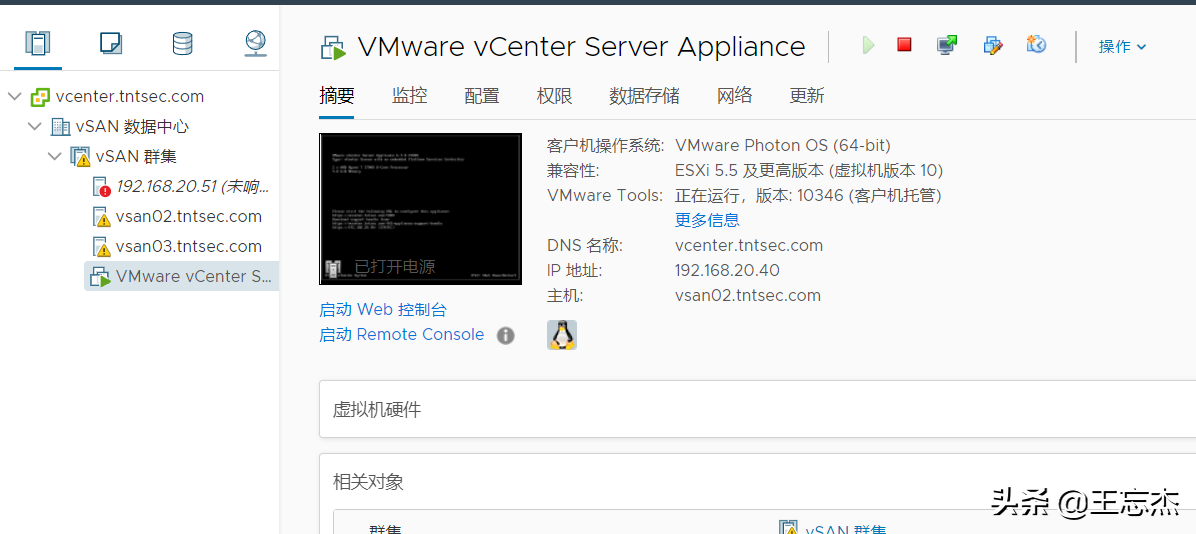

測試vSAN安全性，直接給vsan01斷電，此時vsan01服務器掉線，但遷移到vsan02上的vcenter依舊運行正常

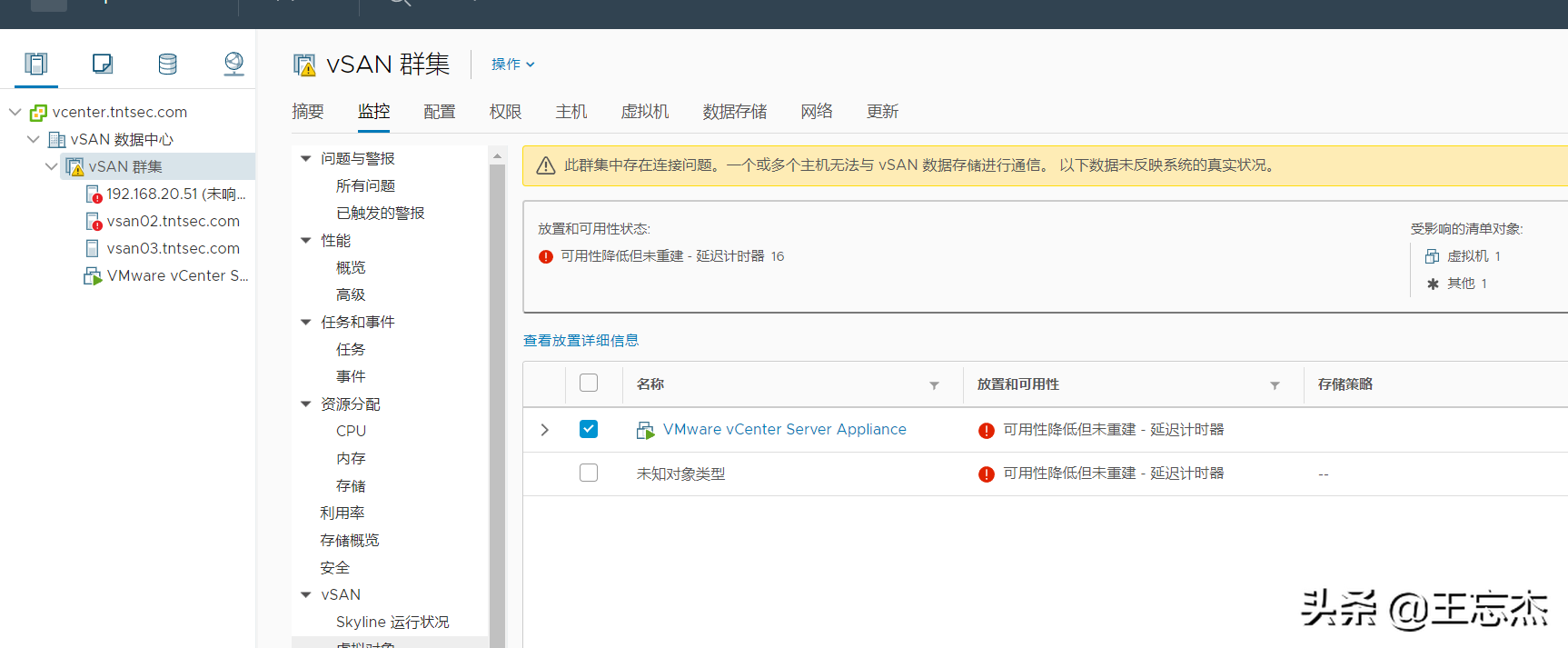

vSAN將會進行報警提示，若在策略時間內沒有修復故障，一段時間后vSAN會在可用的主機上再次創建備份。
啟動vsan01，報警自動取消（注意：左側vsan02上的紅色嘆號是提示內存不足）
七、HA

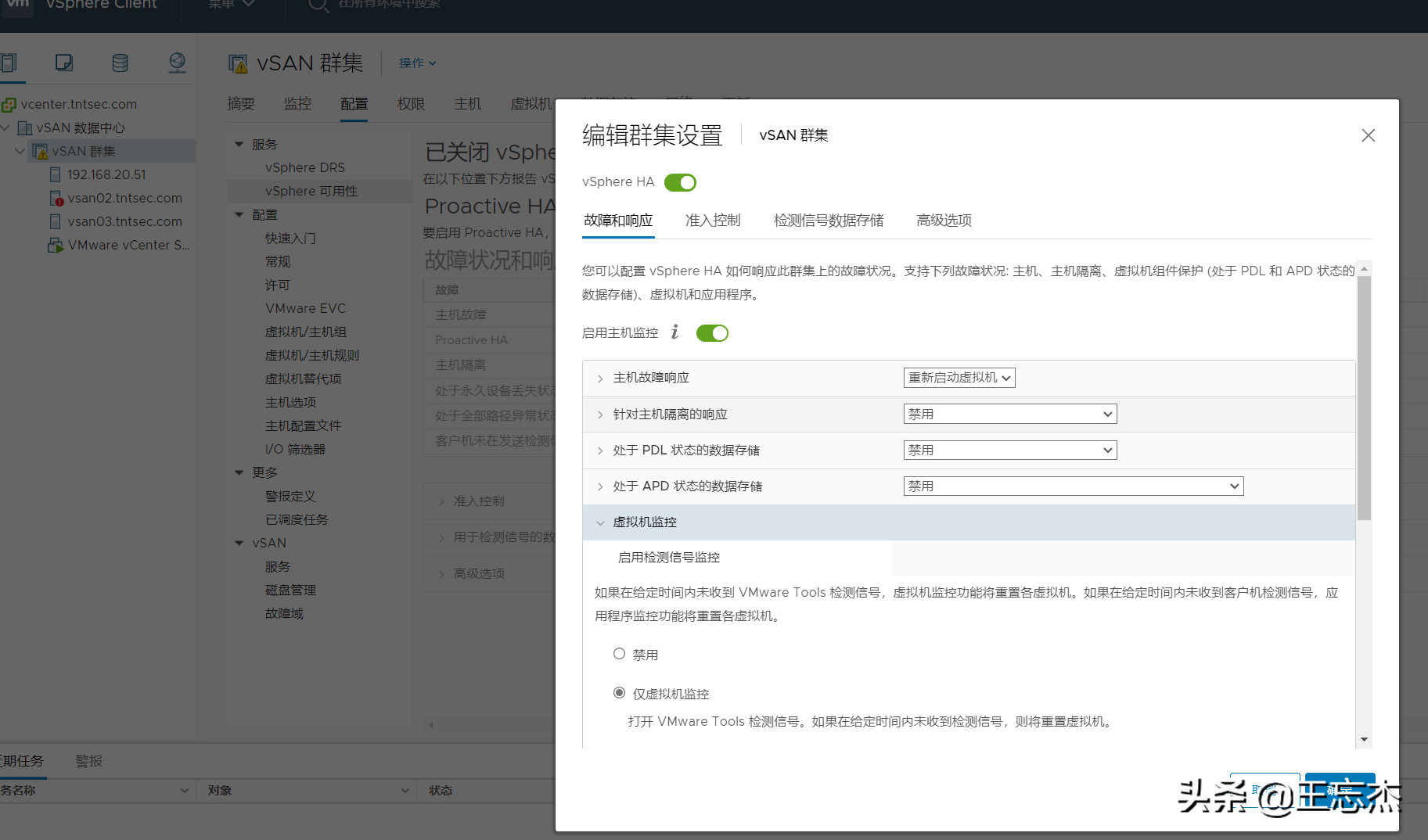

啟用HA

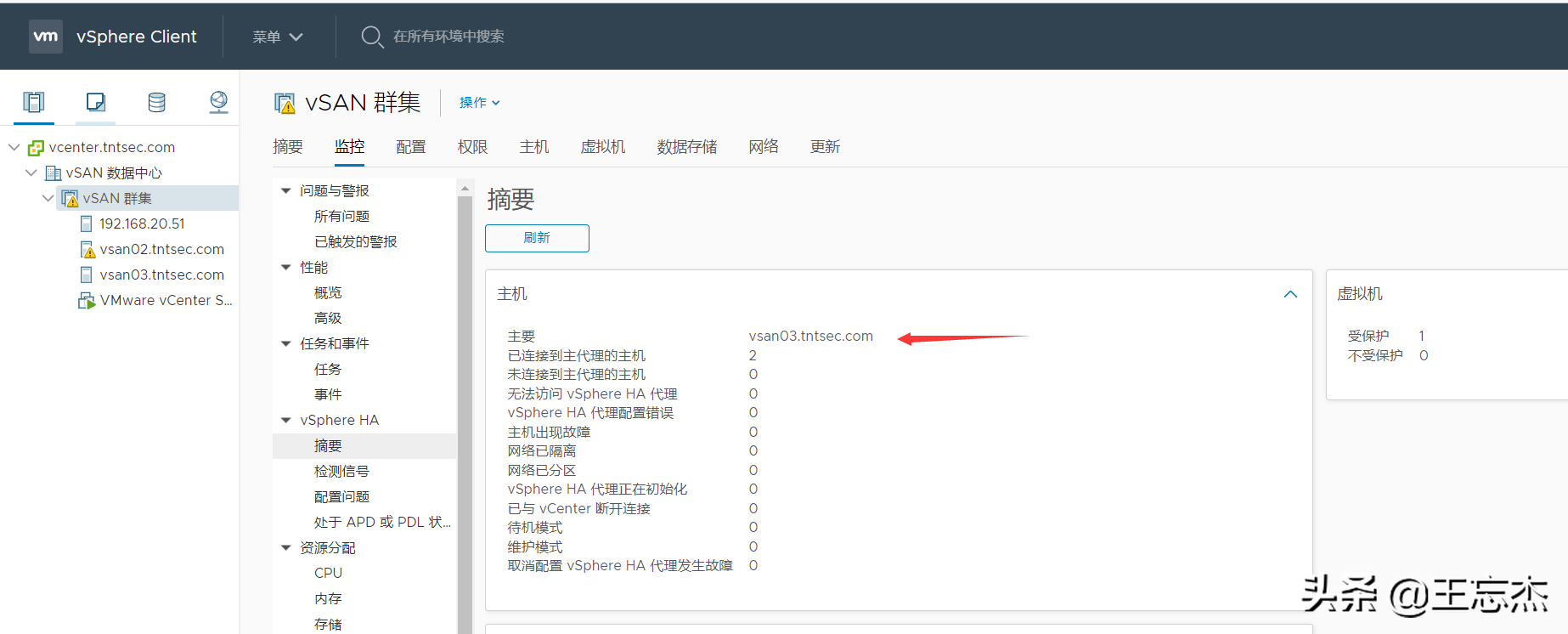

查看保護狀態，須在客戶機安裝vmtools檢測客戶機實際工作狀態（因內存不足無法創建虛擬機測試HA功能）
八、啟用FT

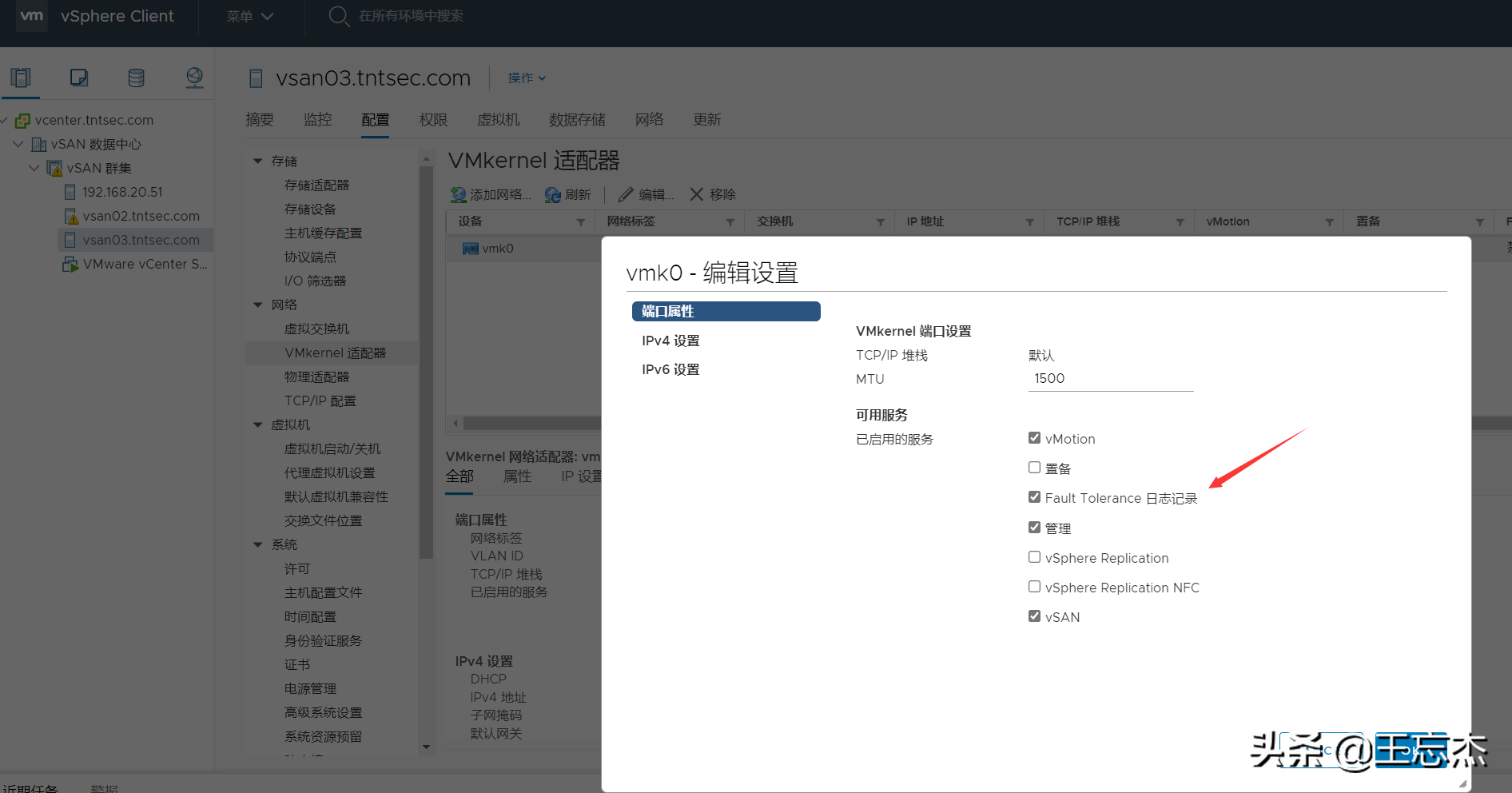

FT要打開日志記錄功能

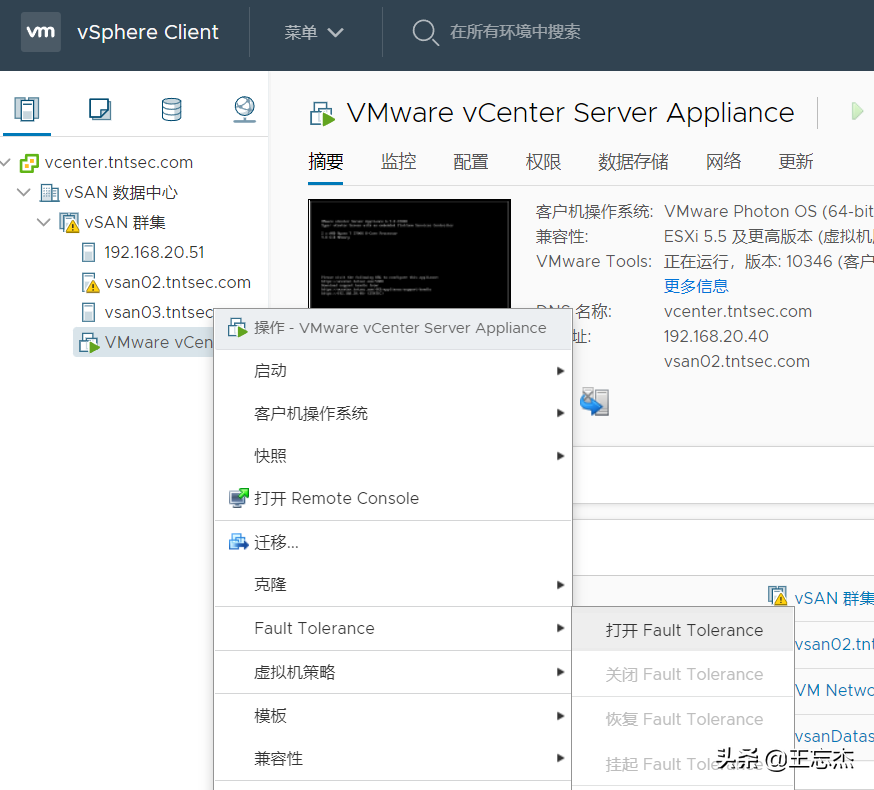

啟用也很簡單

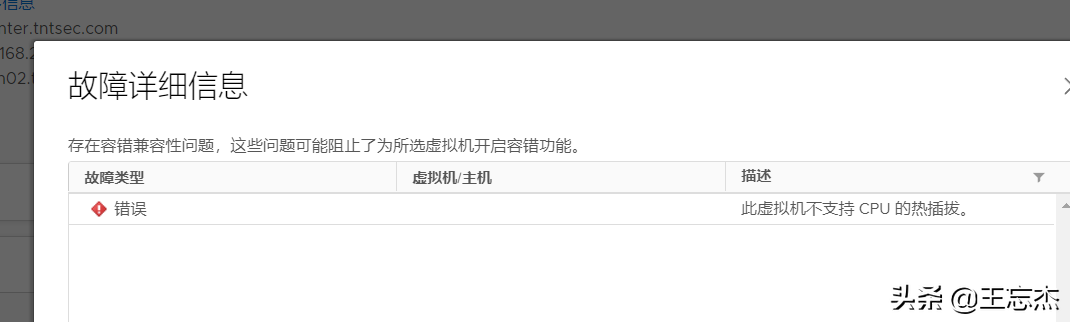

但是我在虛擬機里無法再次模擬虛擬機

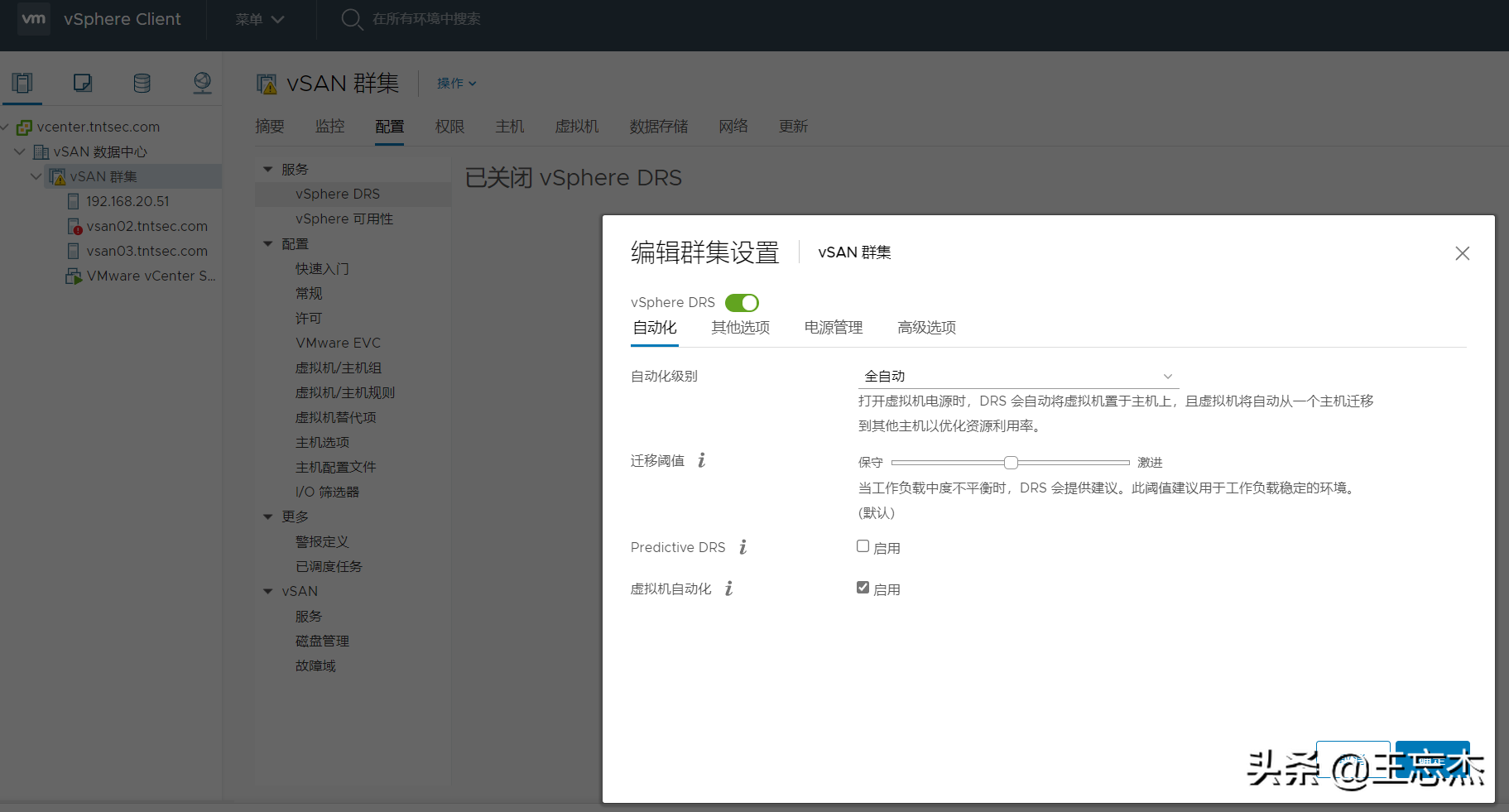

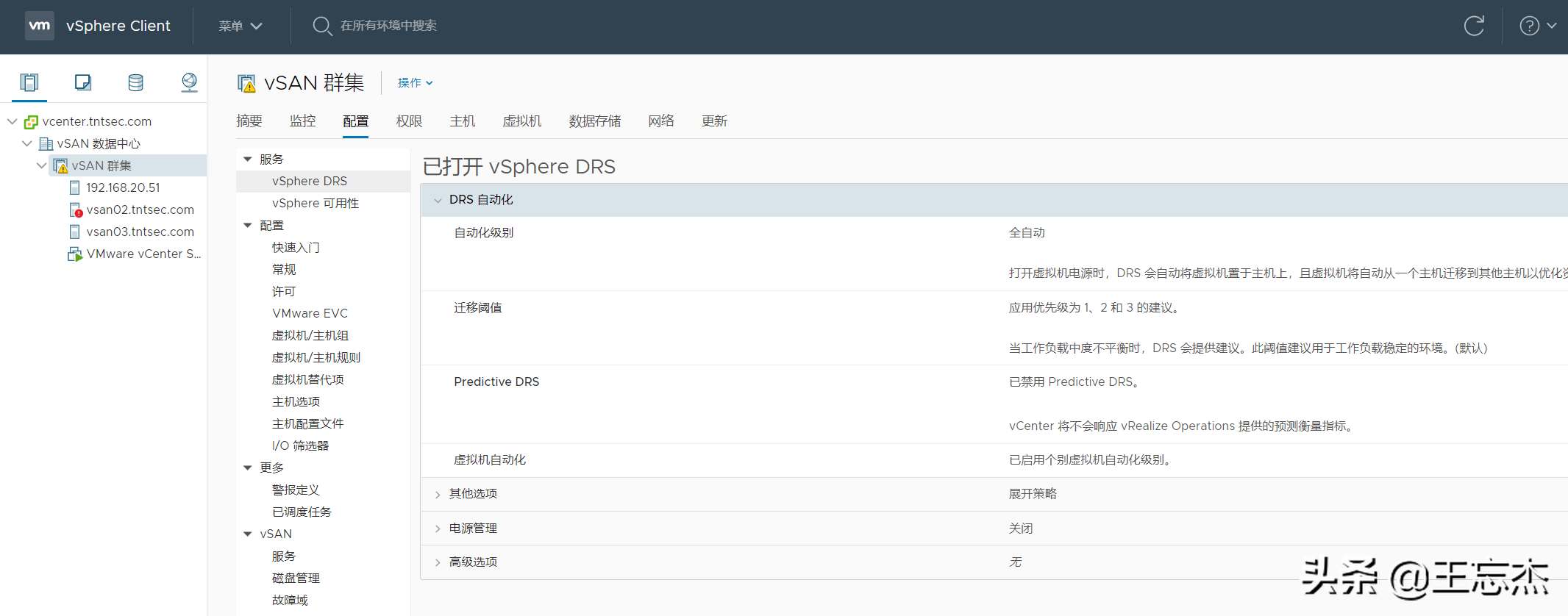

九、啟用DRS
啟用DRS的前提是啟用vMotion，vMotion是虛擬機實時遷移，DRS是根據策略使用vMotion自動實時遷移。（注意：如果策略配置的不合適，會造成虛擬機頻繁遷移影響性能）
十、最后
因虛擬機環境和性能問題無法進行更進一步的實驗，歡迎大家點評指導~
