作者：MeshCloud脈時云公有云架構師 鄧軍
一、引言
在多云和全球化線上業務背景下，為統一業務入口、同時減少對現有業務環境的侵入性，我們建議采用單NLB多端口的方式實現。配置簡單，低成本、高可用，非常適合對內業務系統的架構部署。

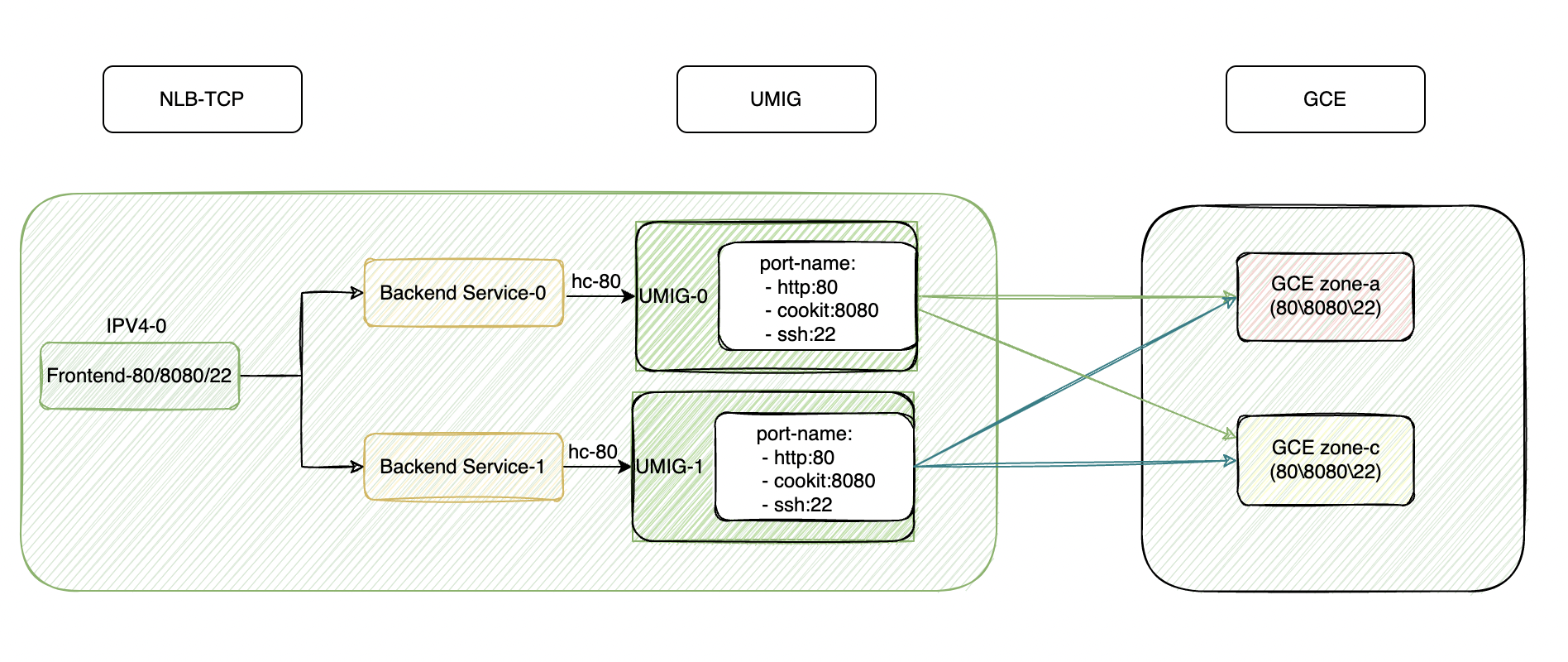

二、技術架構
三、技術簡介
本方案主要解決同一個VM 對外提供多種對外應用服務，前端采用Network Load Balancing（Region后端服務）+ UMIG+GCE（多可用區） 實現，特定業務系統采用靜態IP對外提供服務。其中主要涉及幾個方面的概念：
（1）Network Load Balance與TCP Proxy Load Balance的區別；
（2）UMIG非托管實例組的prot mApping的使用；
(3) Backend Service會話親和性的設置；
（4）后端服務
Connection-draining-timeout，連接排空時間的設置。
四、目標
成功訪問NLB同一個靜態IP對應不同的后端服務，主要是解決無狀態服務的跨zone可用性問題。
五、準備工作

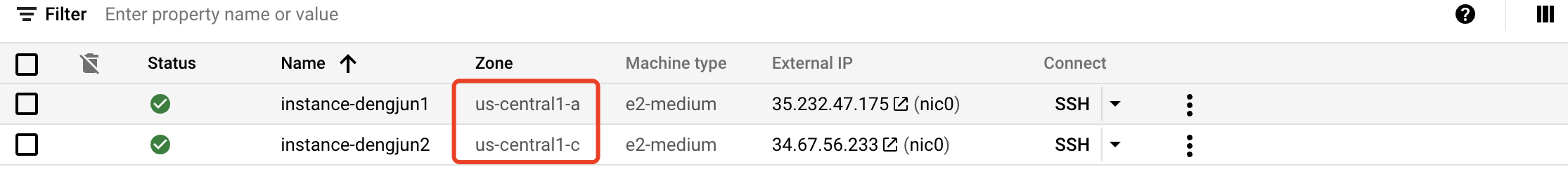

5.1 在同VPC 下的同Region不同Zone 建立相同后端服務的GCE實例，GCE 上會提供不同的對外服務。
5.2 創建Instance Group（類型為UMIG，非托管實例組），將GCE 與UMIG進行綁定，并完成基于不同端口的服務Port Mapping（端口映射）

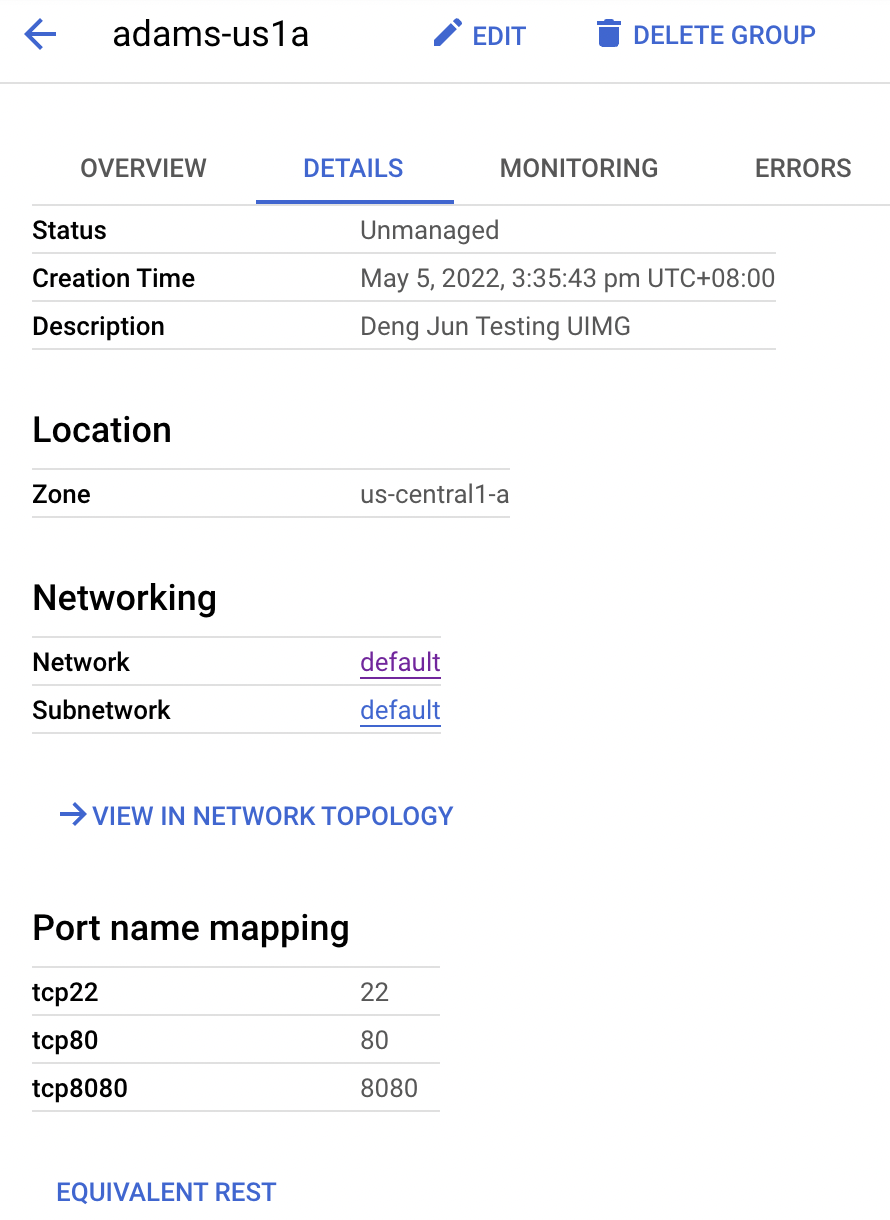

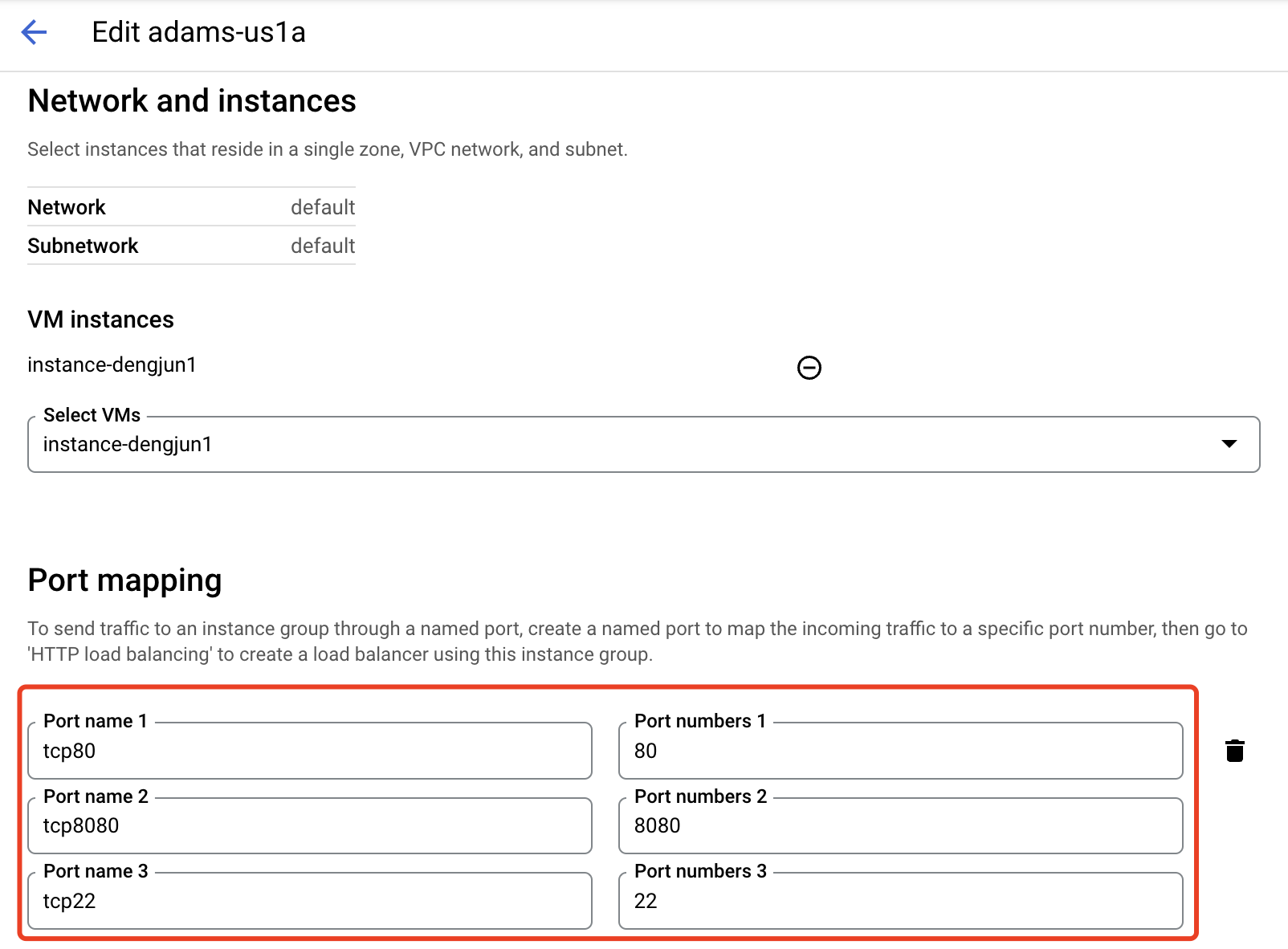

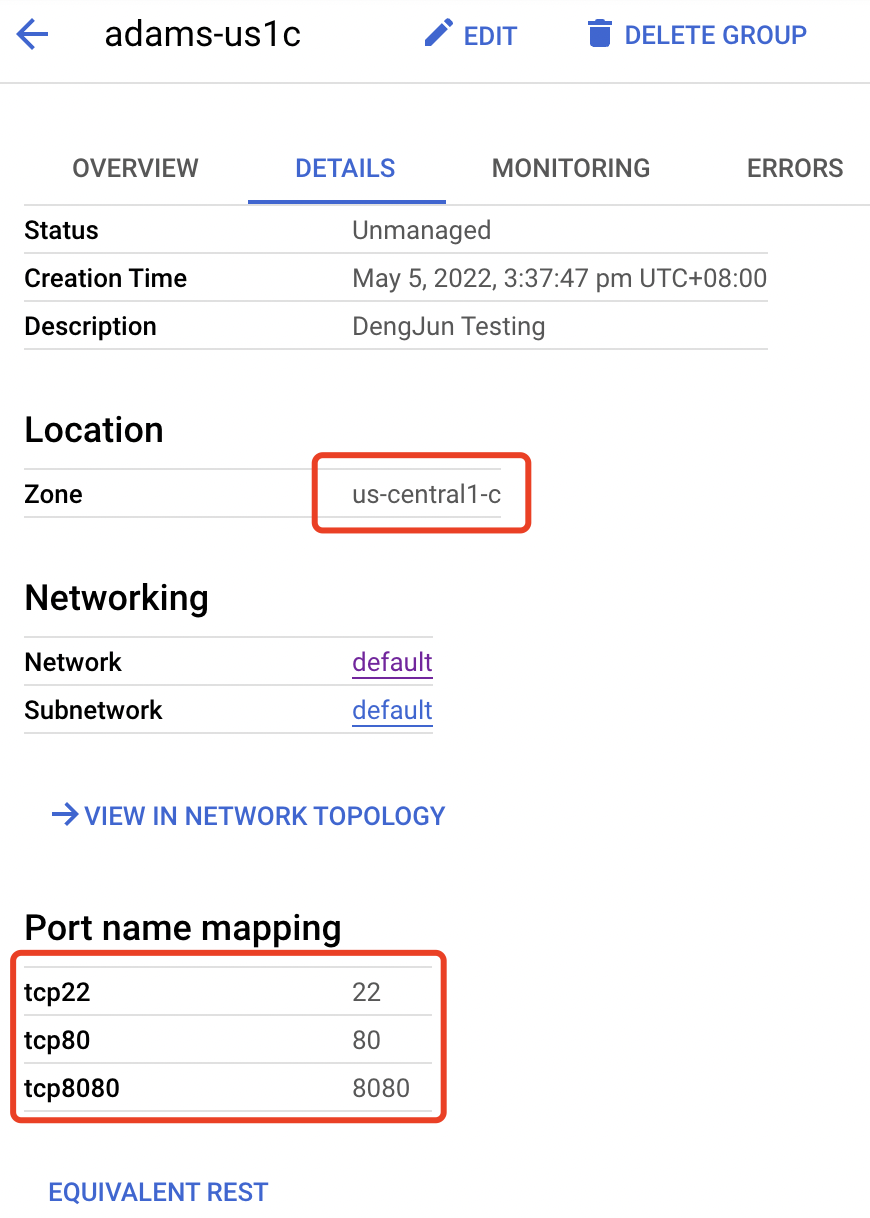

（1）UMIG “admas-us1a”配置示例，“admas-us1c”配置一樣。

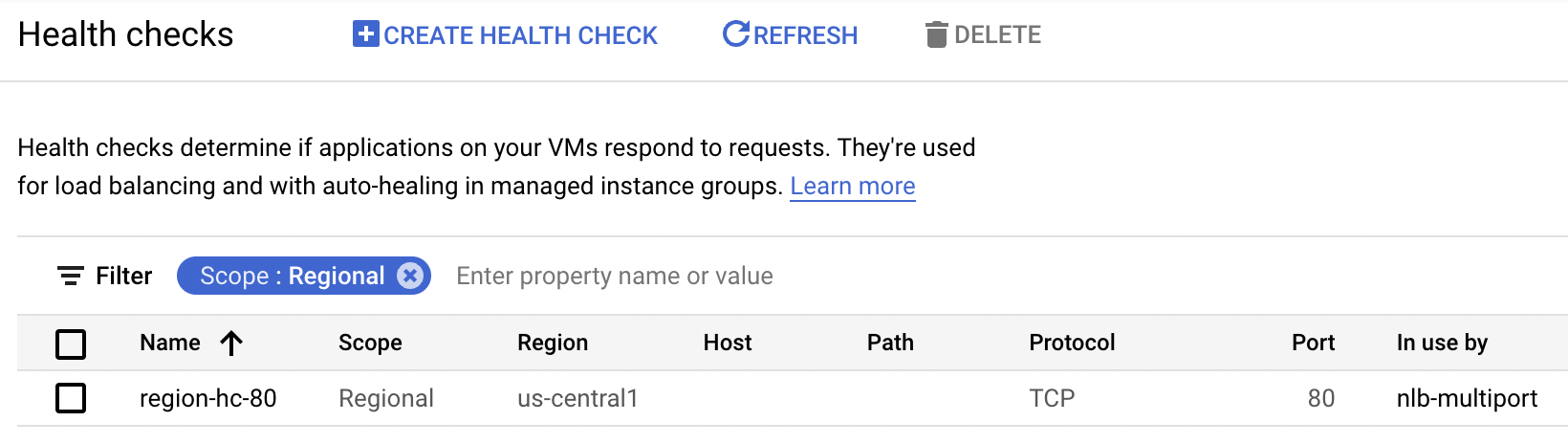

5.3 創建用于服務的健康檢查規則，并注意檢查網絡防火墻規則對于HC（Heath Check）端口的放行。
說明：一個Load Banlance后端服務只能創建一個健康檢查

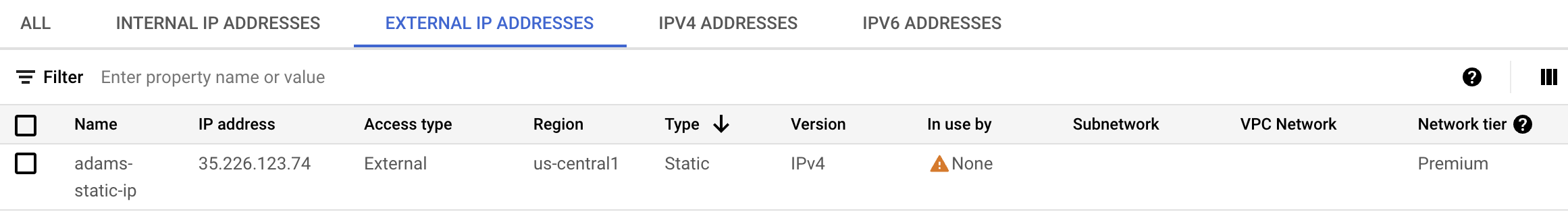

5.4 創建基于不同服務的對外服務靜態IP 地址
說明：提前保留的Static IP Address 35.226.123.74
六、實施步驟

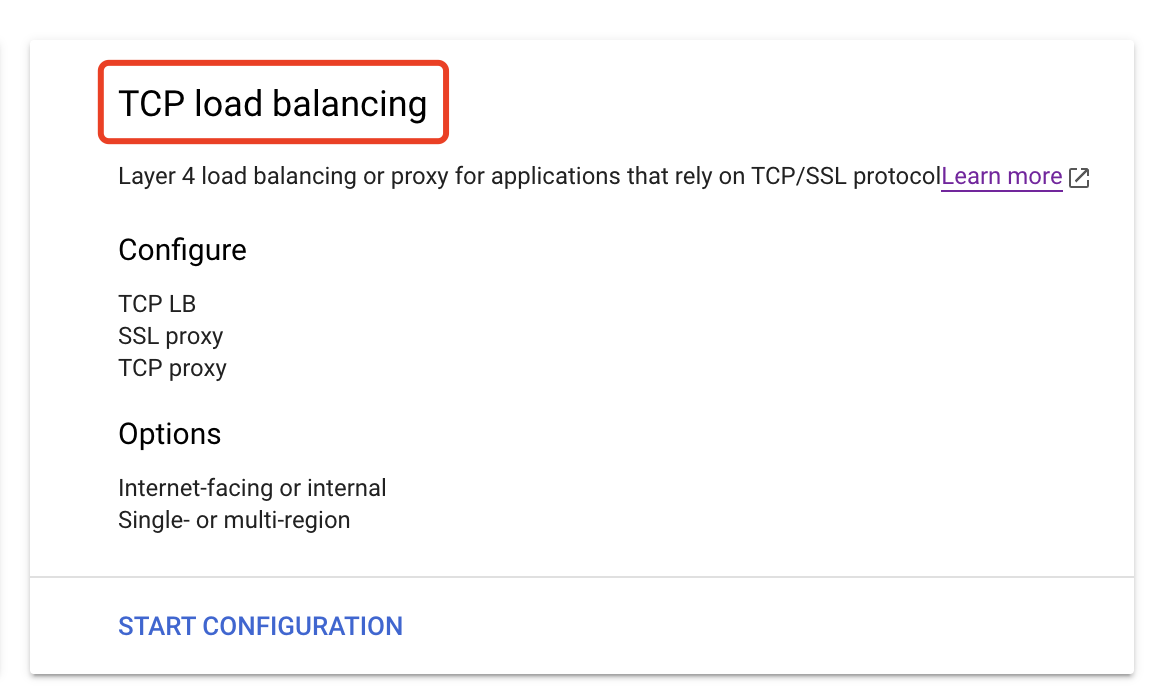

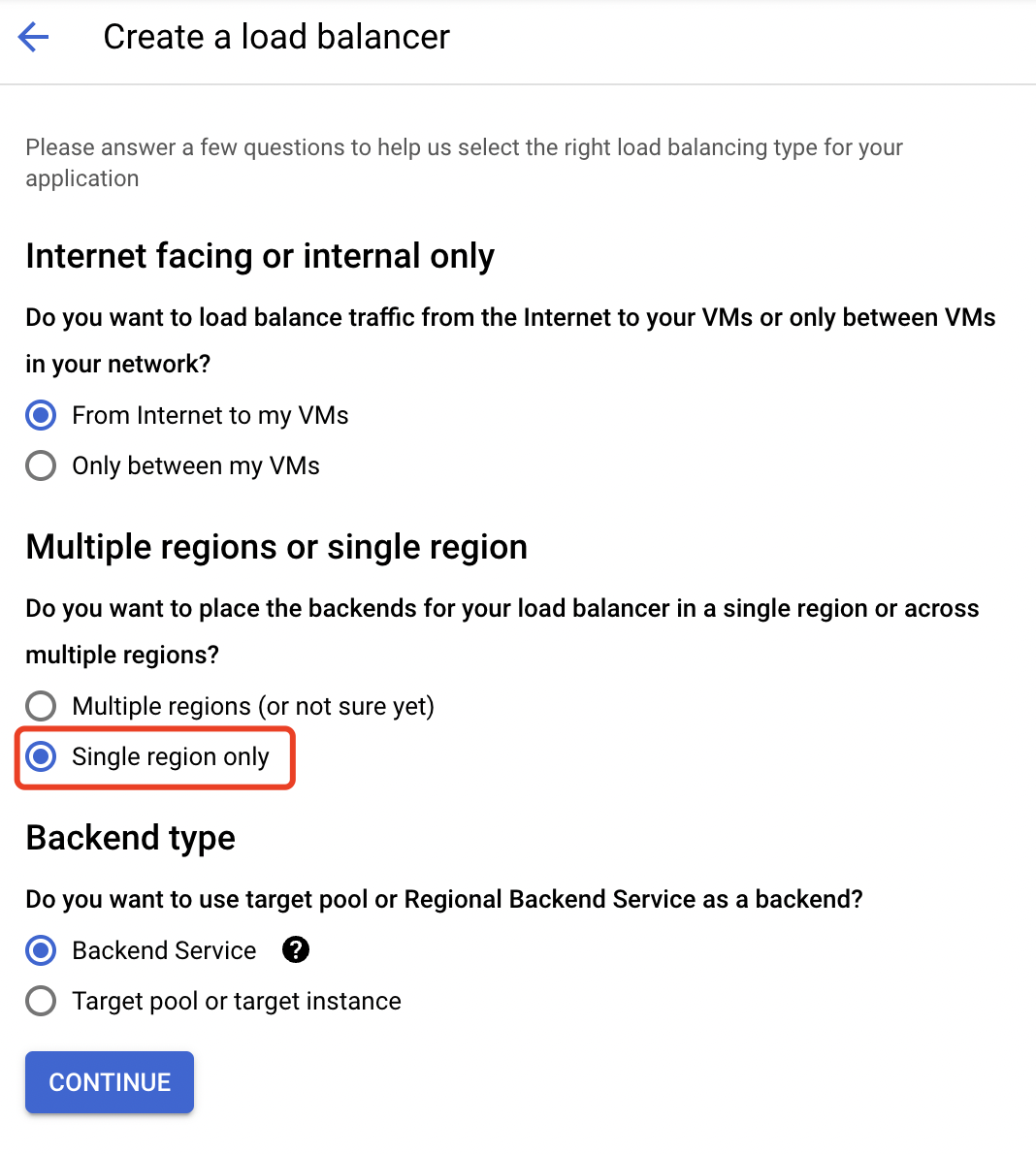

- 創建TCP NLB-選擇負載均衡器
說明：NLB僅支持Region級別，若選擇Multiple Regions則會創建TCP Proxy Load Balancer。而TCP Proxy Load Balancing 有前端固定端口限制。

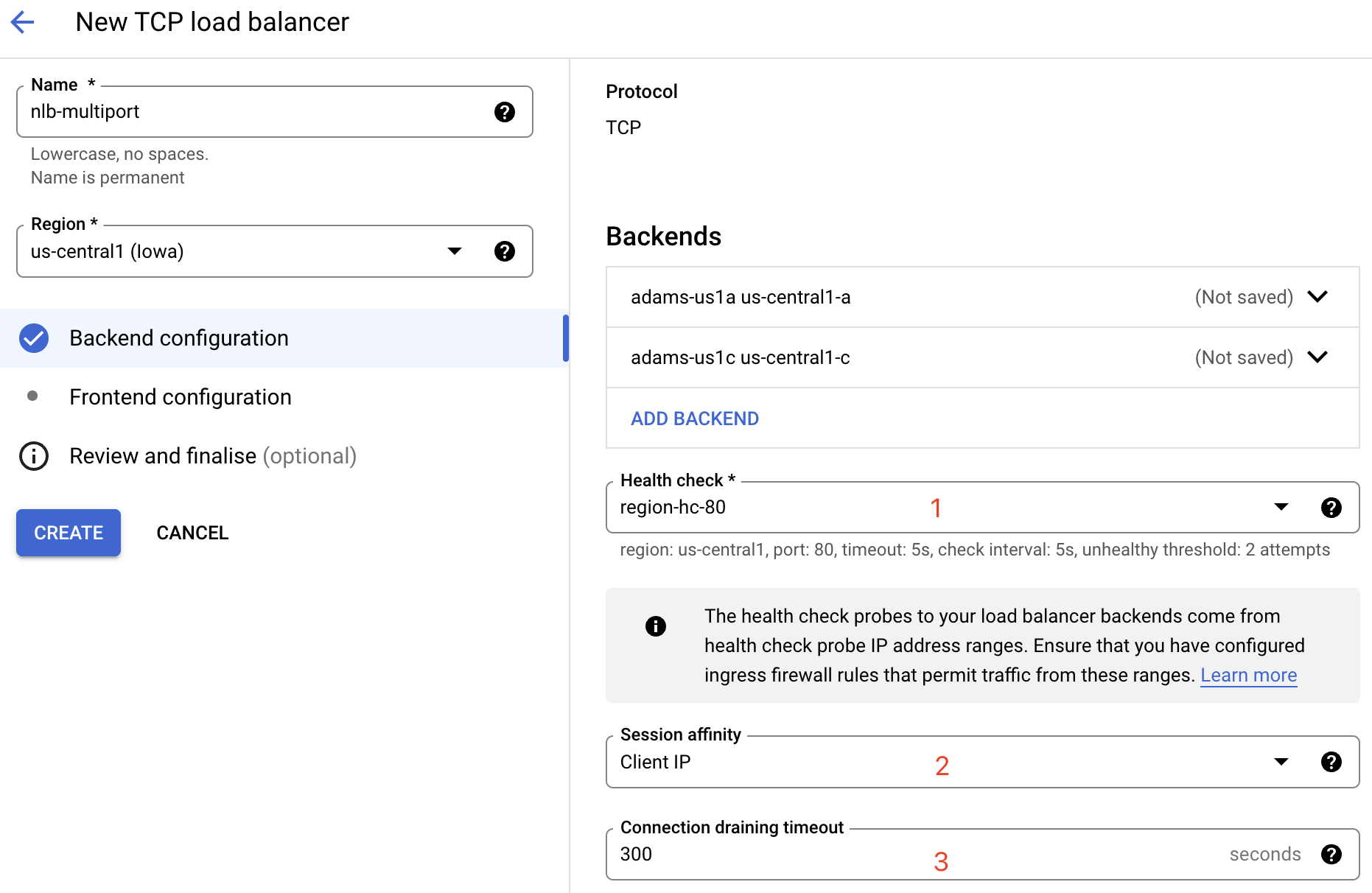

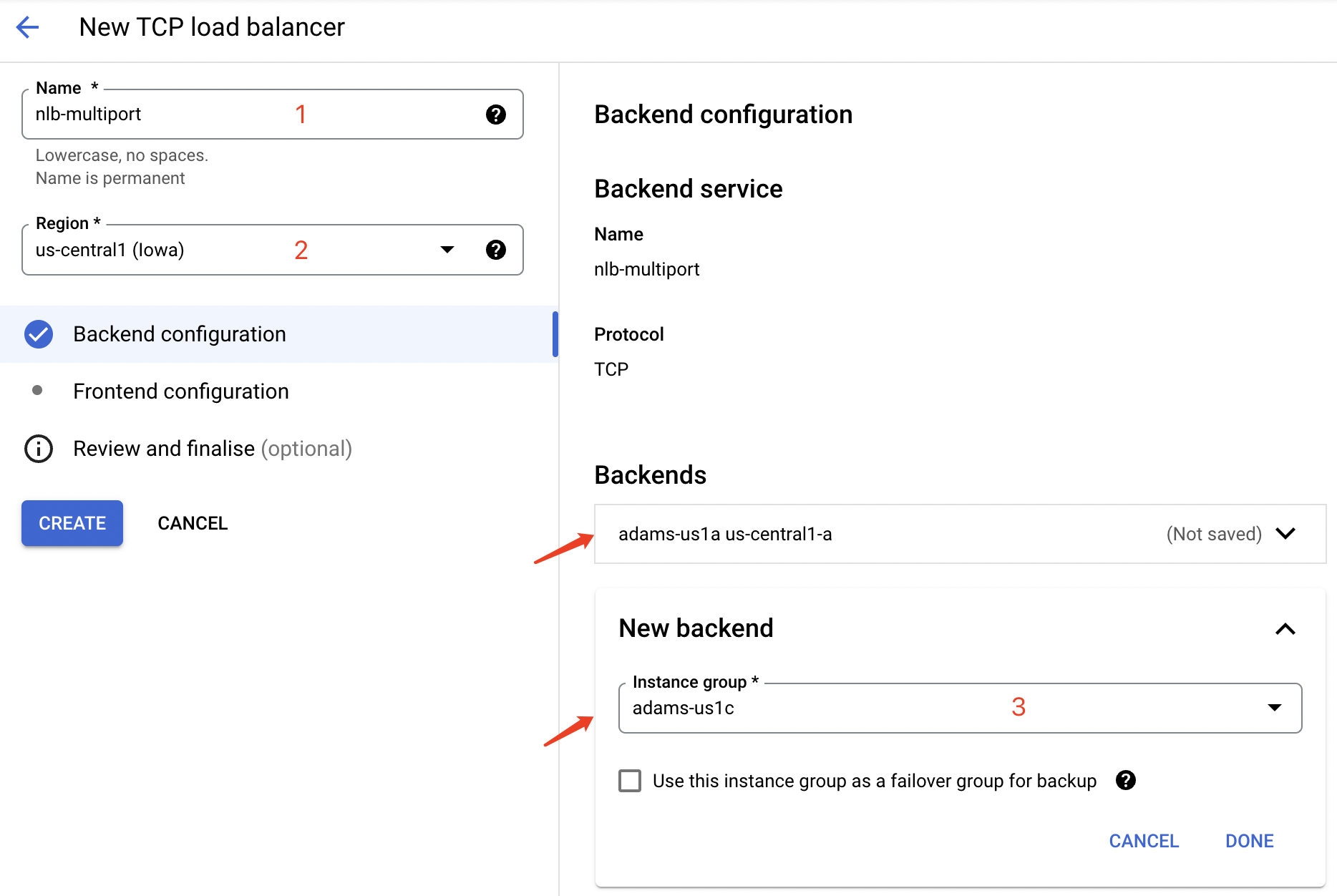

- 配置后端服務-Instance Group
說明：（1）定義NLB名稱；（2）選擇NLB作用的Region；（3）選擇預先創建好的UMIG。
此處分別創建2個同步可用區的UMIG主要是實現同一服務分布在不同Zone，實現業務高可用性。
- 配置后端服務-會話保持
說明：（1）選擇預先創建好的Health Check服務；（2）設置會話親和性為Client IP；（3）設置連接排空時間為300s。
- 客戶端 IP、目的地 IP (CLIENT_IP)，來源 IP 地址和目的地 IP 地址的 2 元組哈希
- Connection-draining-timeout，連接排空過程旨在確保在從實例組中移除虛擬機或從區域 NEG 中移除端點時，為進行中的現有請求留出一定的時間，讓這些請求可以完成。超時持續時間必須介于 0 到 3600 秒之間（含邊界值）
- 配置前端服務-外部IP和Port
說明：（1）網絡層級建議選擇“Premium”；（2）選擇IP地址為預留的靜態IP或新建靜態IP；（3）選擇端口為“Multiple”；（4）設置多端口，80，8080，22。

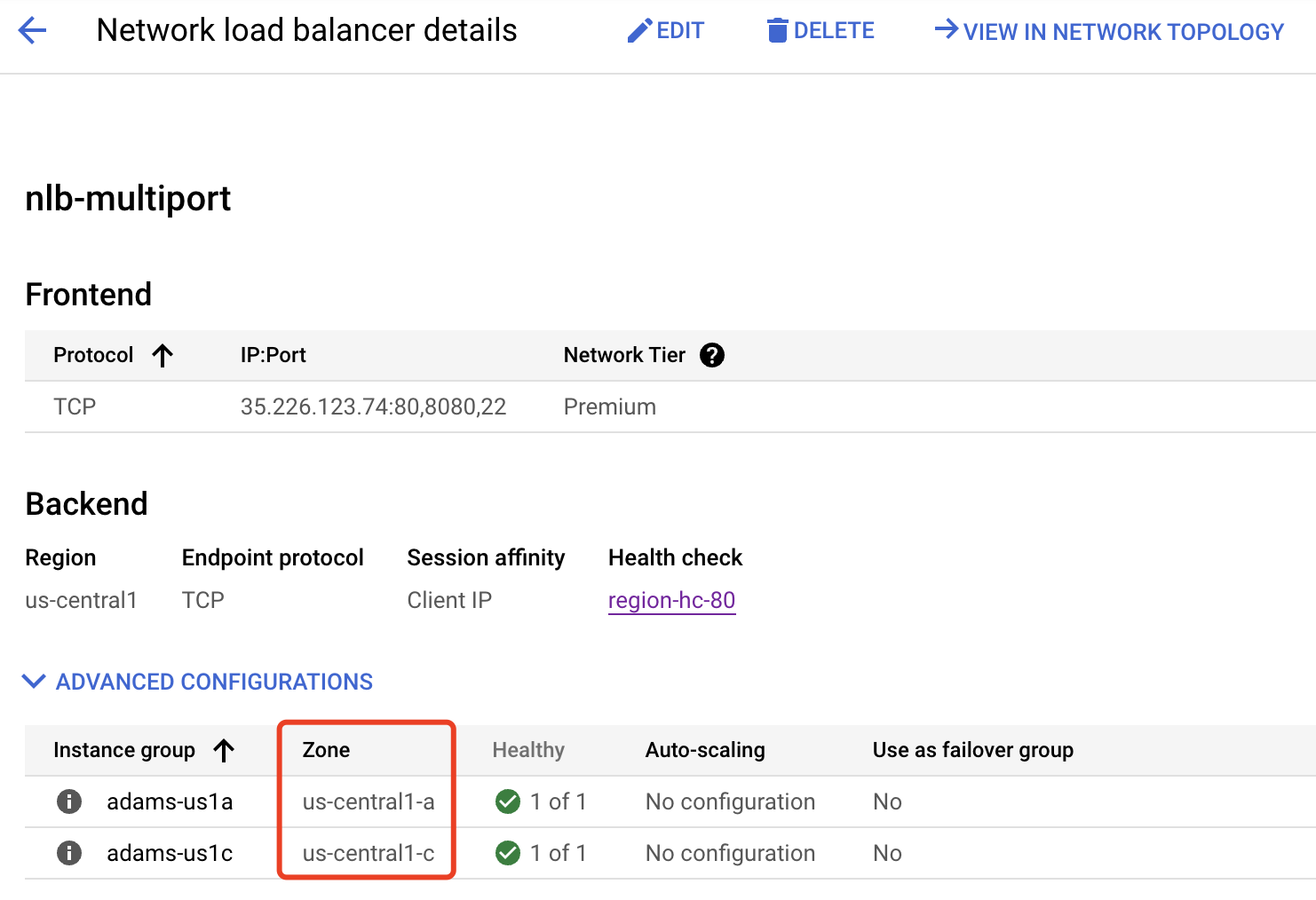

- 檢查NLB狀態及是否正確配置

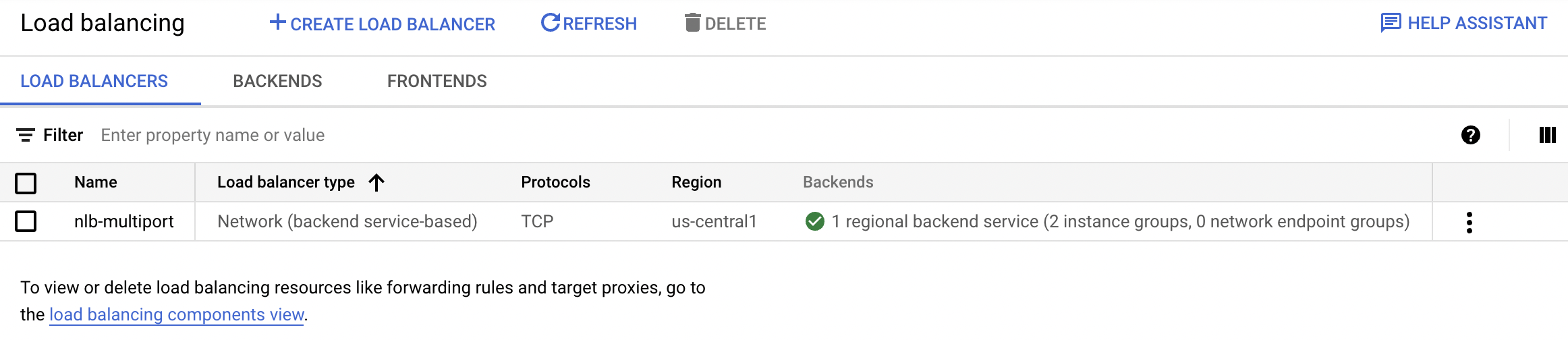

（1）檢查NLB服務是否正常
（2）檢查后端服務健康檢查是否正常。
七、驗證
驗證NLB 訪問，通過NLB 的外部IP 訪問后端服務

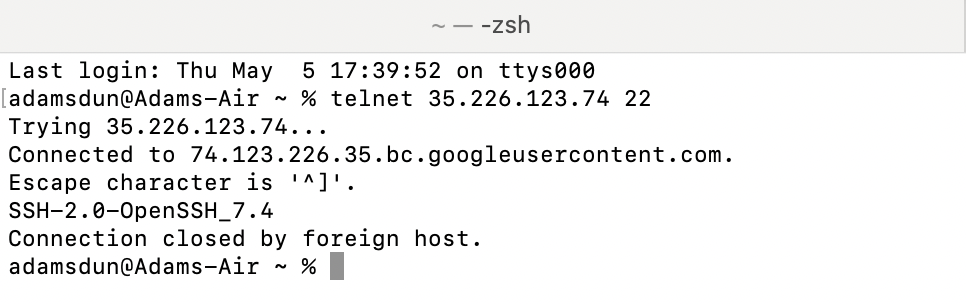

(1)驗證22端口訪問

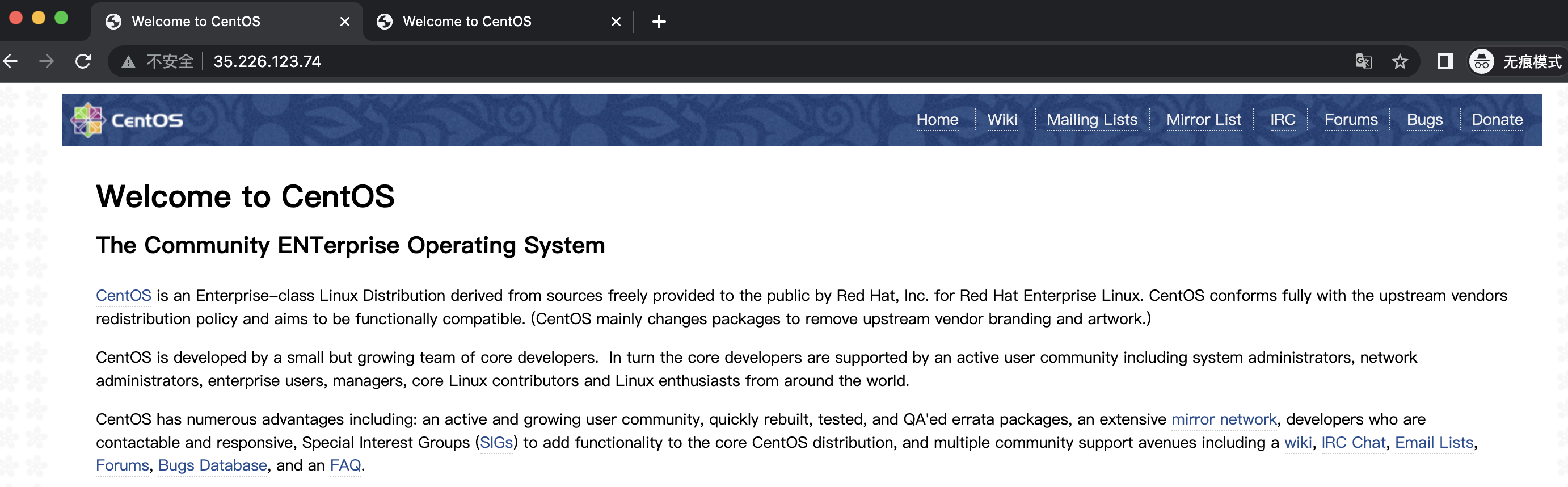

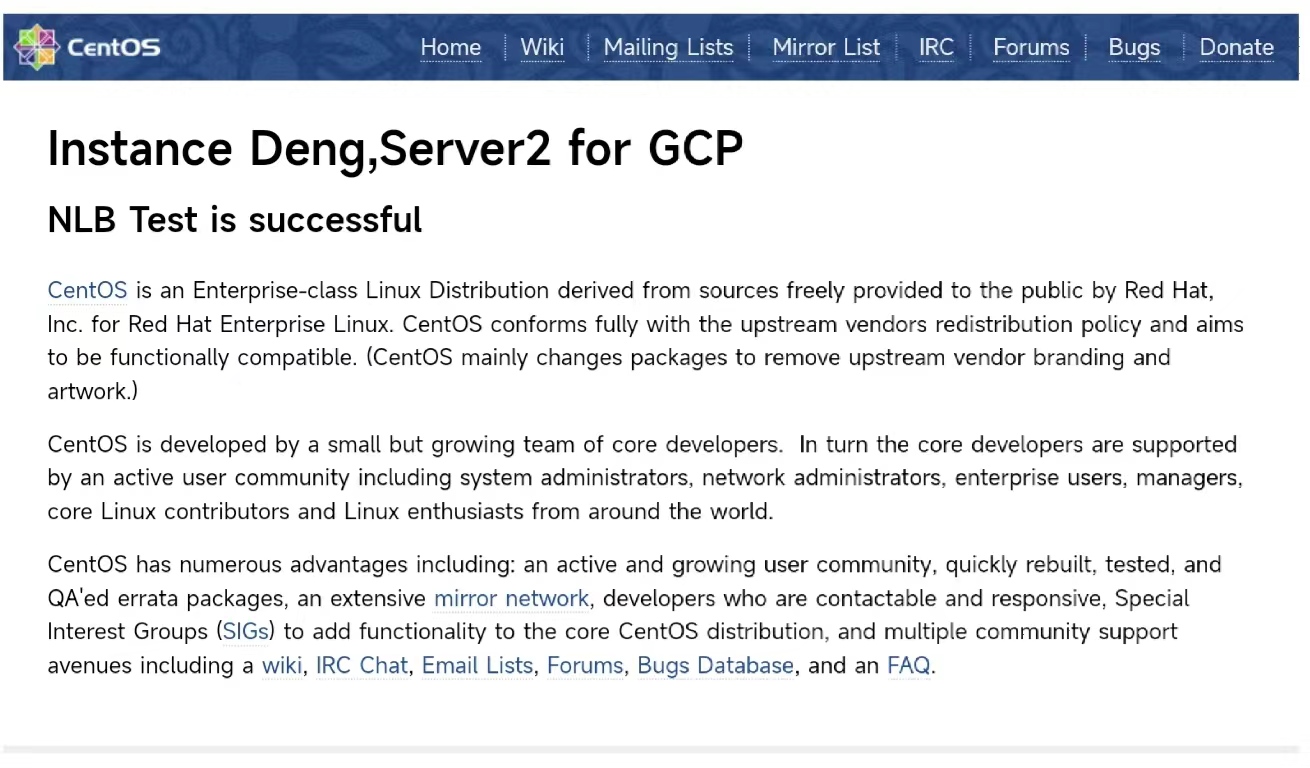

(2)驗證80端口訪問

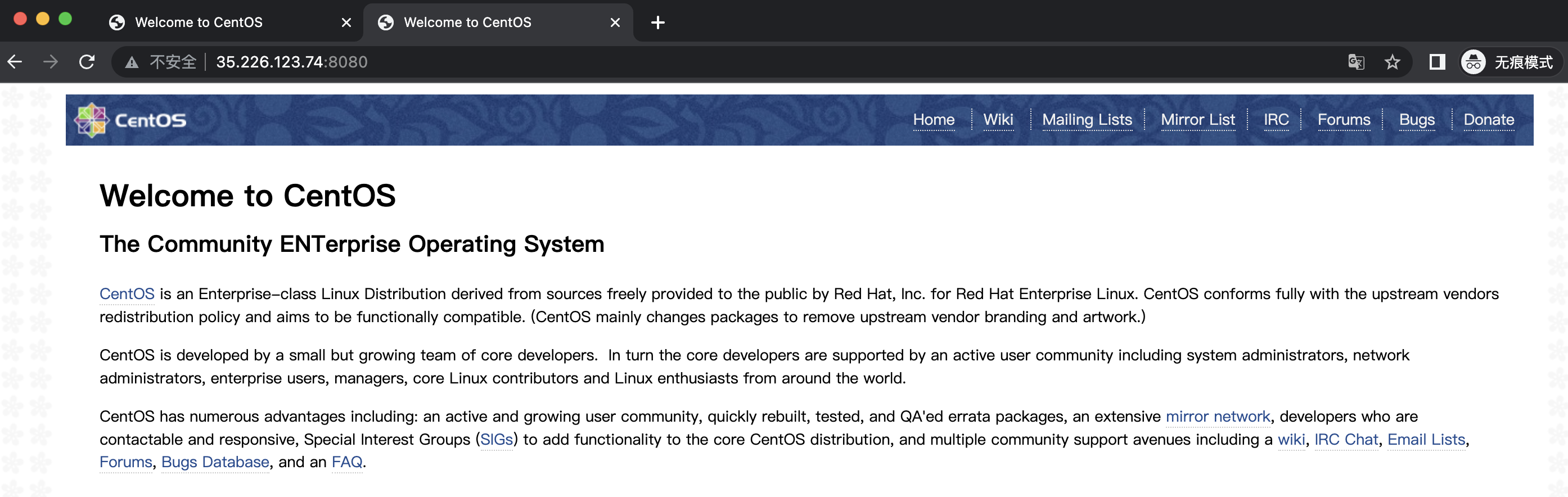

（3）驗證8080端口訪問
八、參考鏈接
【1】Cloud Load Balancing 后端服務概覽
https://cloud.google.com/load-balancing/docs/backend-service
【2】基于后端服務的外部 TCP/UDP 網絡負載平衡概覽
https://cloud.google.com/load-balancing/docs/network/networklb-backend-service
【3】健康檢查-SSL 和 TCP 成功標準
https://cloud.google.com/load-balancing/docs/health-check-concepts#criteria-protocol-ssl-tcp
【4】啟用連接排空
https://cloud.google.com/load-balancing/docs/enabling-connection-draining
【5】防火墻規則
https://cloud.google.com/load-balancing/docs/network/networklb-backend-service#firewall_rules
【6】Multiple port numbers for a named port
https://cloud.google.com/compute/docs/instance-groups/creating-groups-of-unmanaged-instances#multiple_port_numbers_for_a_named_port
