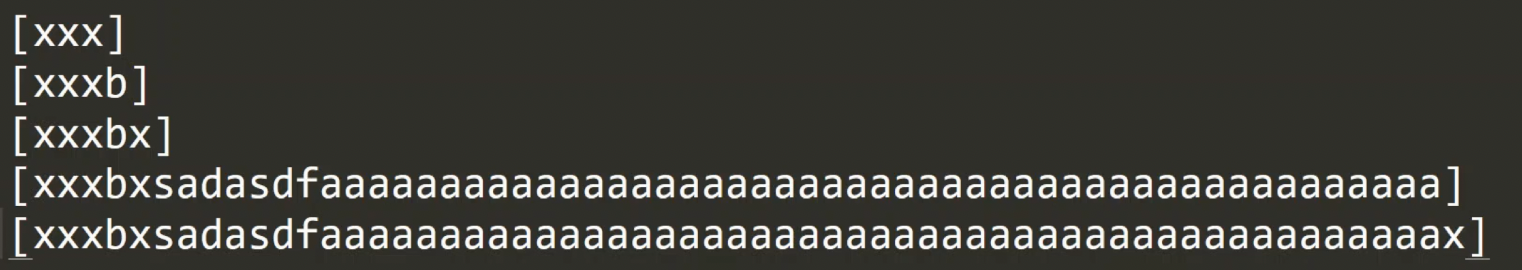

承接上文redis底層字符串編碼設計思想簡介

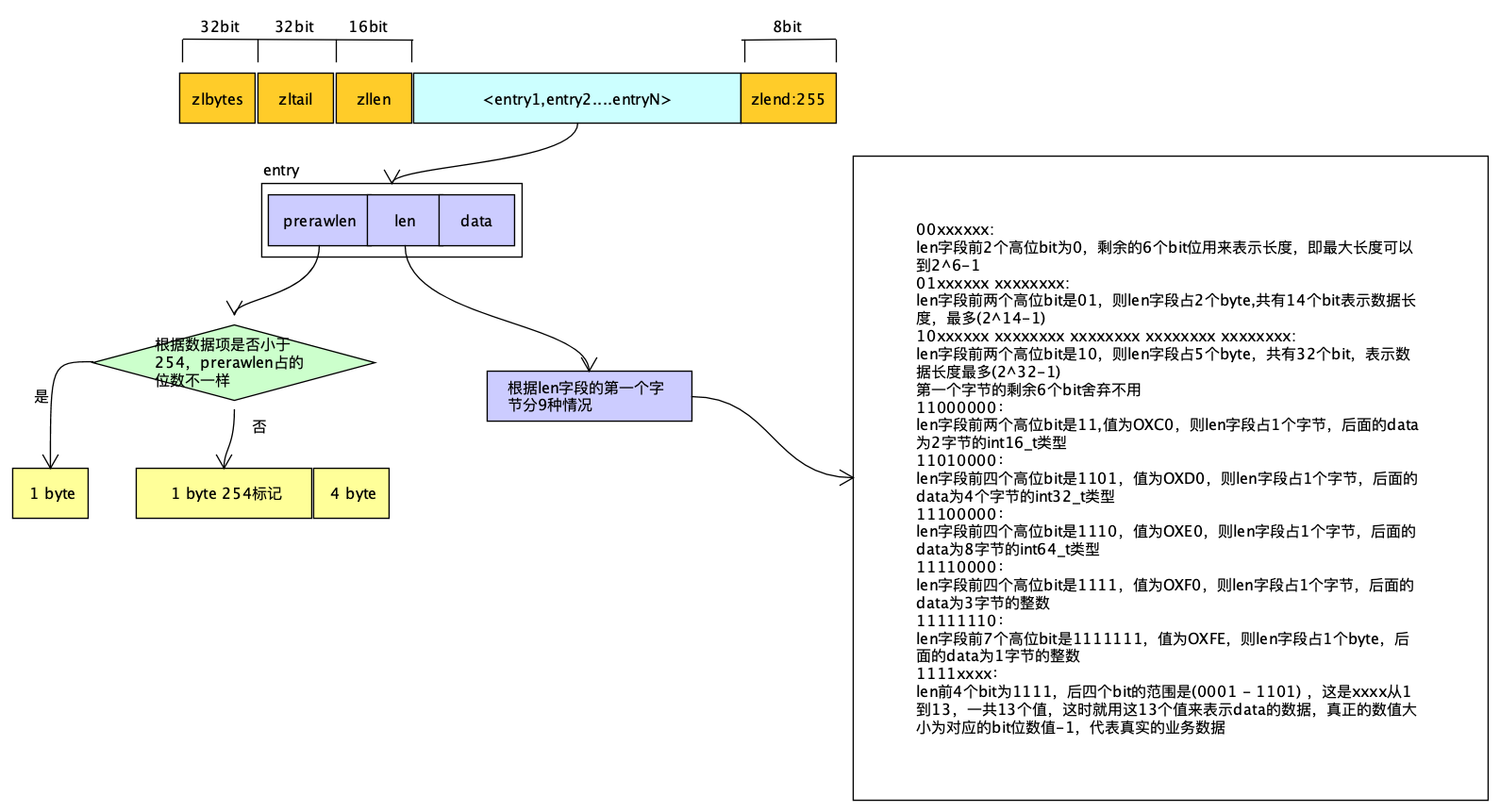

ziplist數據結構

內存會一次性開辟一塊大的連續的空間，來存放ziplist。

• zlbytes

32bit內存空間，表示ziplist占用的字節總數

• zltail

32bit內存空間，表示ziplist表中最后一項(entry)在ziplist中的偏移字節數，通過zltail可以很方便的找到最后一項，從而可以在ziplist尾端快速的執行push或pop操作。

• zllen

16bit內存空間，表示ziplist中數據項entry的個數

• zlend:255

ziplist最后一個字節，是一個結束標記，值固定等于255

• entry

表示真正存放數據的數據項，長度不定

• prerawlen

表示上一個節點的數據長度信息。

如果前一個元素的大小prerawlen等于254，用一個字節作為標記項，在用4個字節描述前一個元素大小。

ziplist額外的信息最多需要5個字節存儲，相比quicklist雙端鏈表的一個元素需要2個指針16個字節來說節省很多內存開銷。

• len

entry中數據的長度

• data

表示當前元素里面的真實數據，業務數據存儲，這是一個非常緊湊的二進制數據結構。

連續的內存空間也會存在弊端？

ziplist放入n多個元素的時候，再往里面添加元素，都需要分配新的內存空間，并且完成數據的完整拷貝。元素比較少還好，但如果元素很多的情況下，會很消耗性能。

那么就需要借助雙端鏈表來控制ziplist的大小，如果超過一定的大小，則分裂成兩個，保證每個ziplist不能太大。

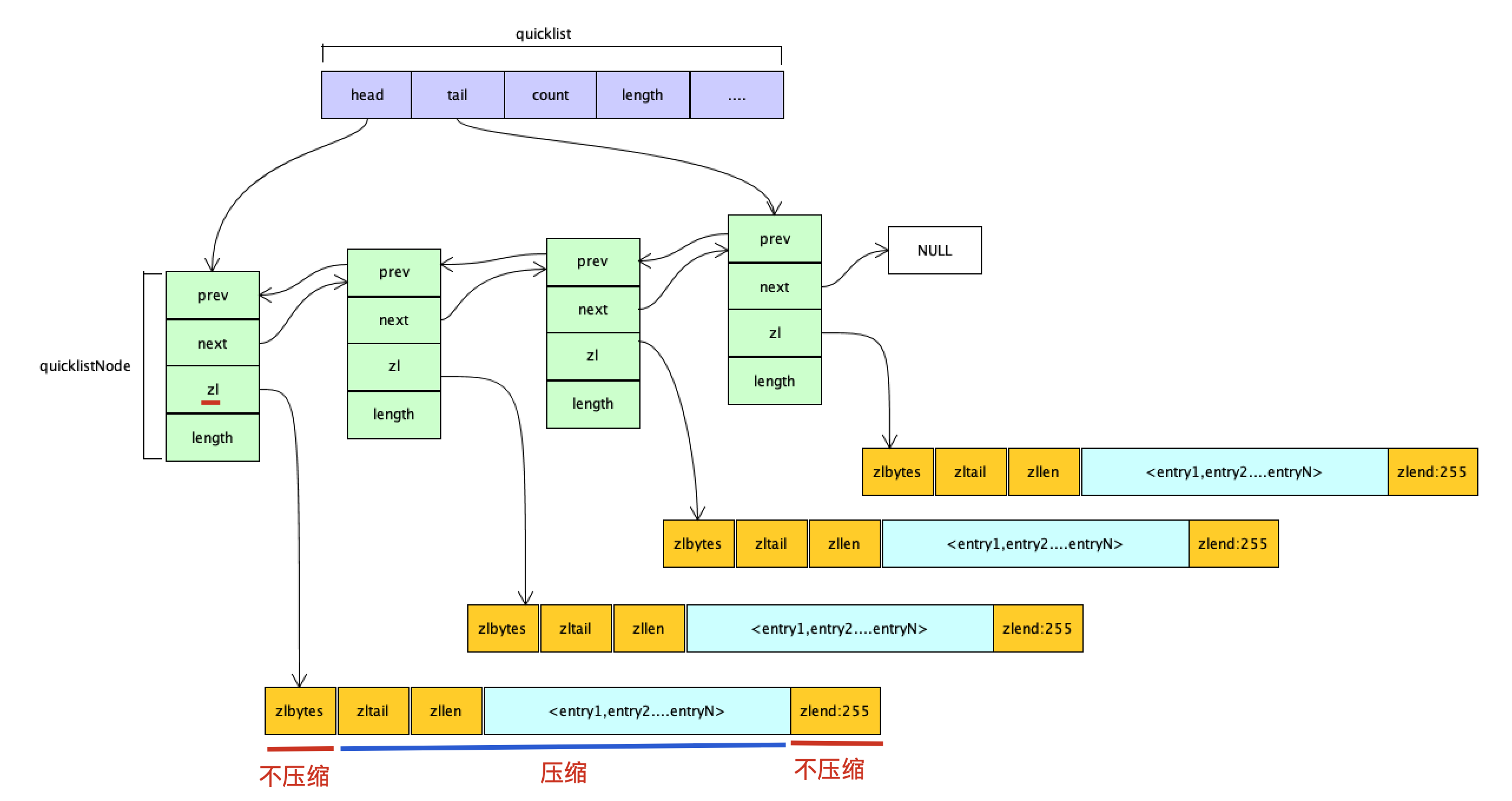

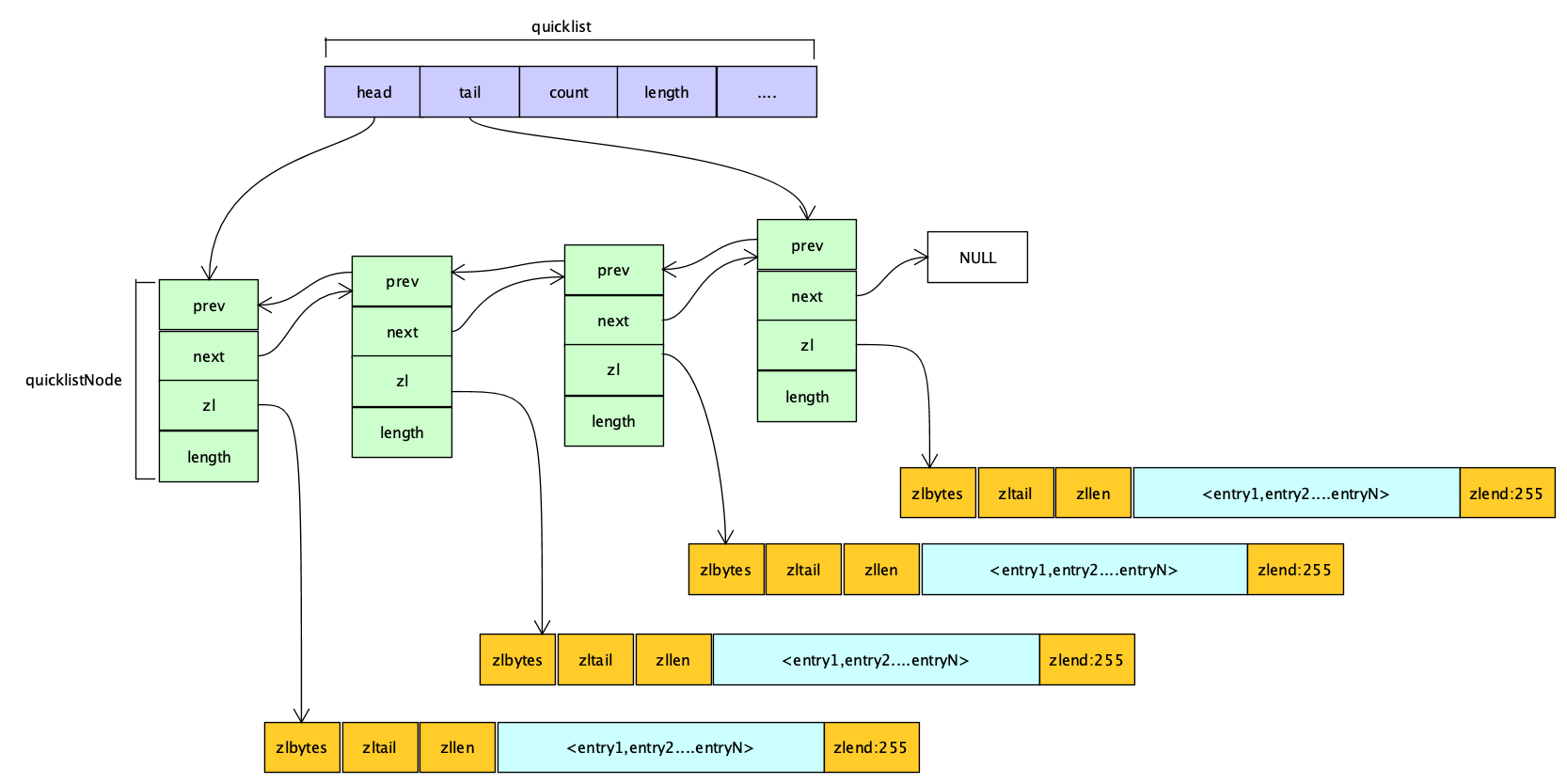

quicklist的底層是quicklistNode，quicklistNode指向ziplist。

加一些數據，比如加入到ziplist里面去，不需要對數據整個做偏移，因?yàn)閿?shù)據已經分配到不同的ziplist里面去了，修改數據，只需要修改某一個ziplist就可以了。

這是基于雙端鏈表做的優化，可以從前往后遍歷，也可以從后往前遍歷。

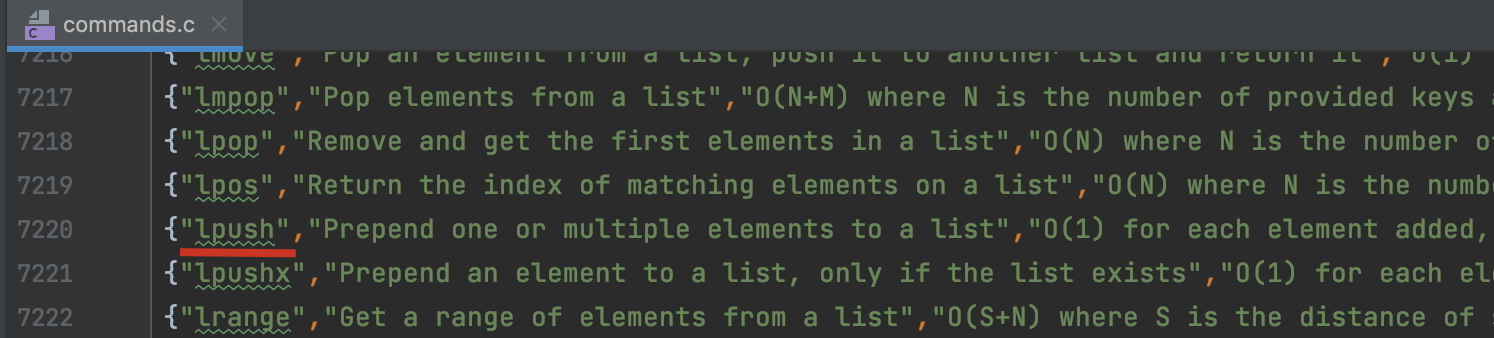

接下來看下lpush源碼

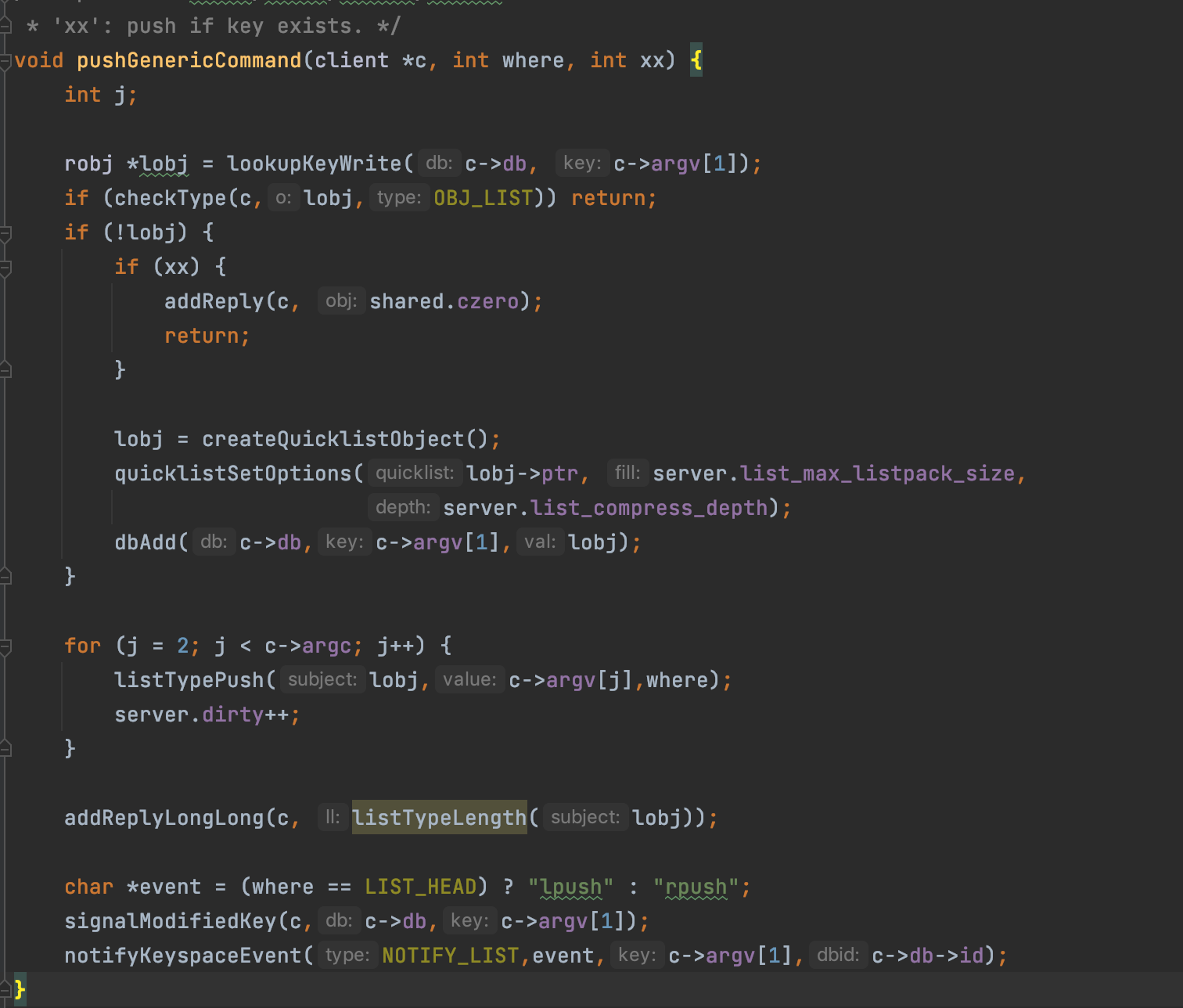

pushGenericCommand

先從redis數據庫獲取數據

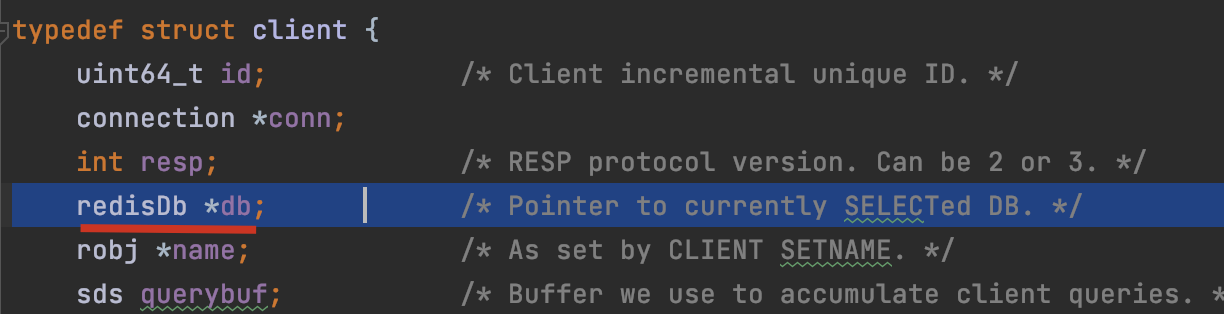

• c->db

db就是要操作的redis數據庫

• c->argv[1]

比如執行l(wèi)push命令

lpush alist a b c

argv[0]就是lpush
argv[1]就是alist

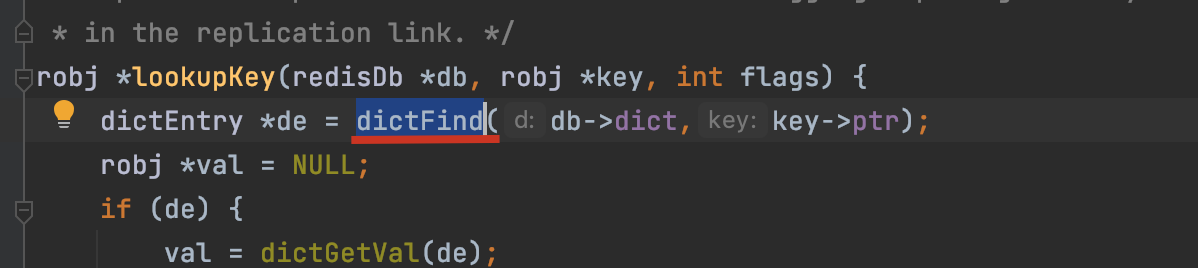

根據key去db中查找數據

• key->ptr

key真正所執行的字符串

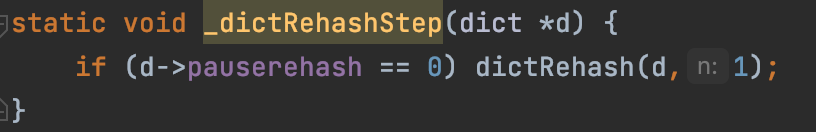

進行rehash操作

-1表示沒有進行rehash，不等于-1表示正在進行rehash。

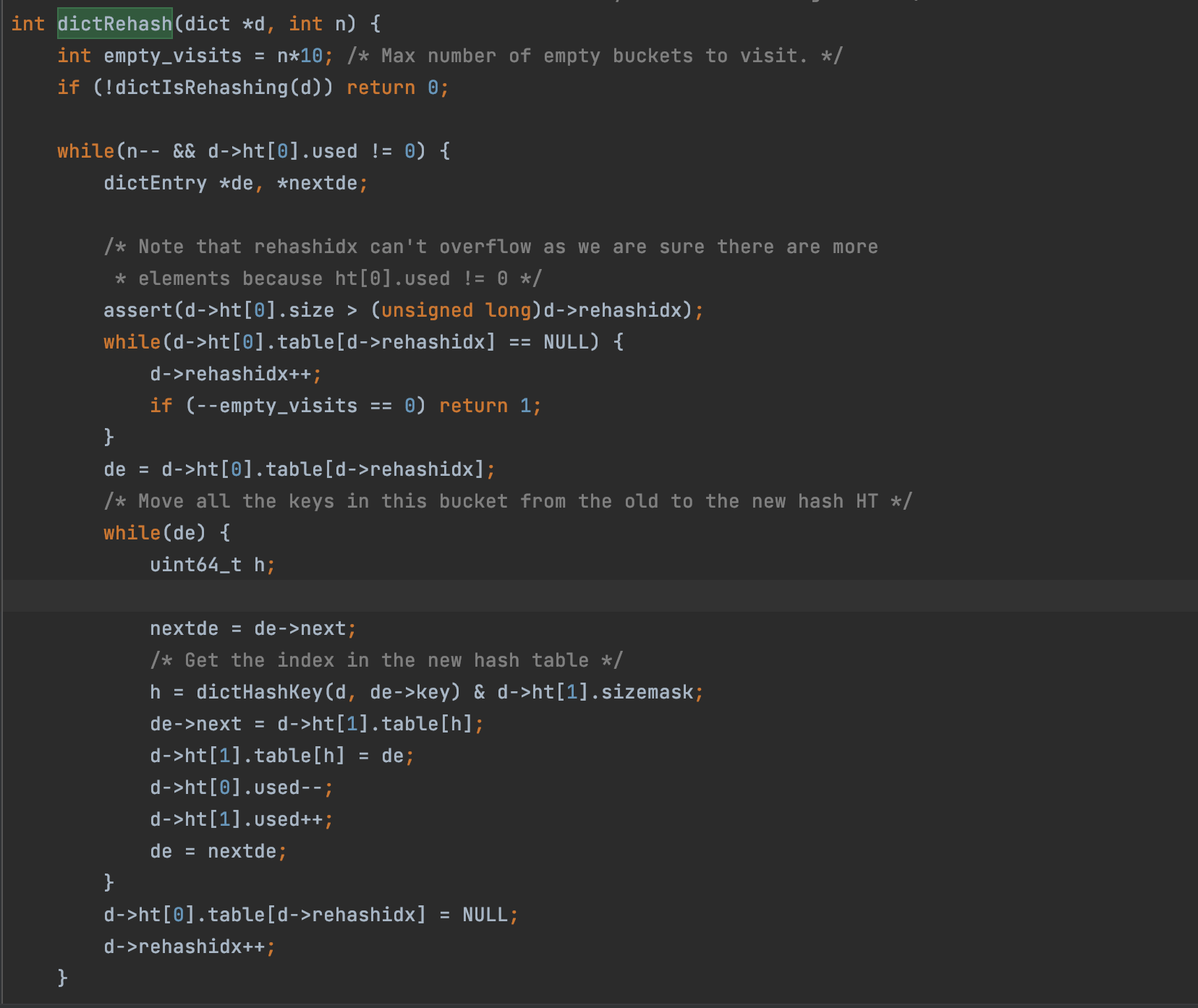

做rehash的方法

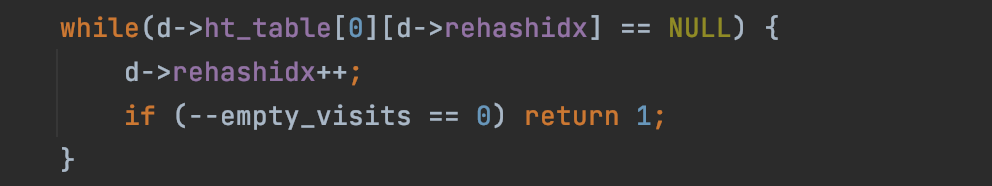

篩選非空的hash槽

有時候，hash槽上不一定有數據，因?yàn)閔ashtable散列之后有的是空的，如果循環的時候發現有empty_visits=10個hash槽是空的，就不做rehash了。

這個while循環結束之后，剩下的都是非空的hash槽。

獲取非空hash槽上鏈表的頭節點

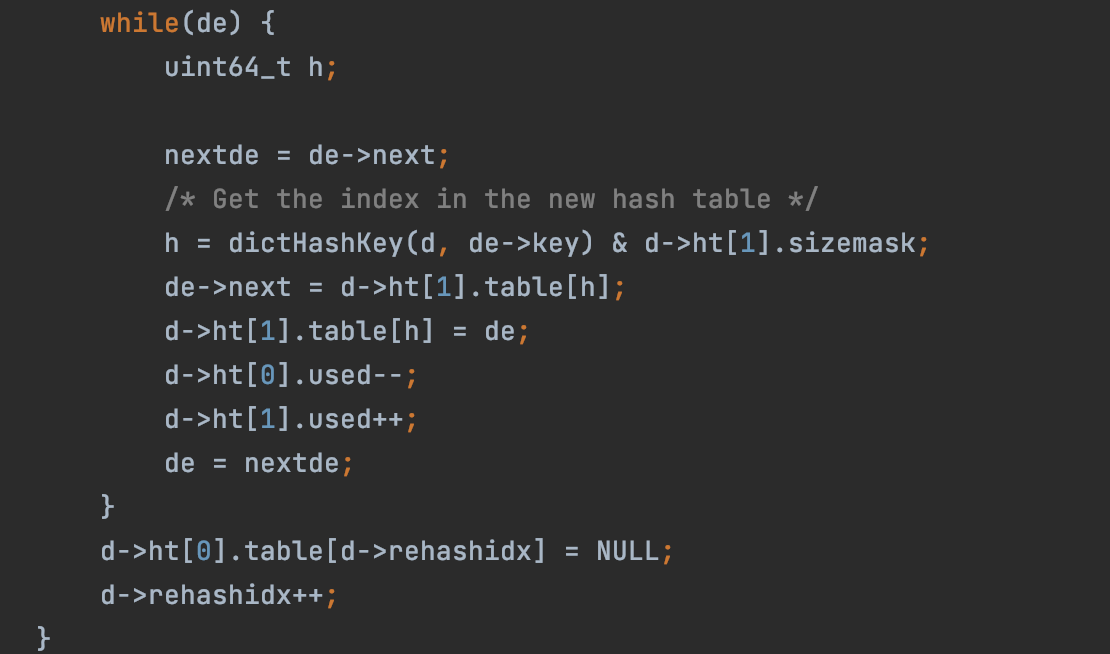

開始遍歷鏈表，重新計算hash值。

這里是進行與運算，而不是求模運算，性能更高。

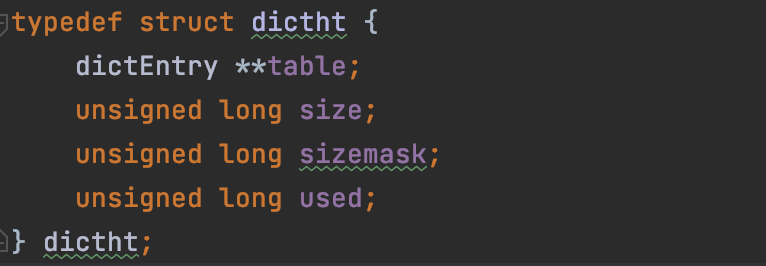

• size

size大小為2^n

• sizemask

sizemask=size-1=2^n-1

公式

任意數 % 2^n <=> 任意數 & (2^n-1)

即累除法求余數，一次位運算就能計算出結果，更加高效。

計算出key在新的hashtable上的位置之后，將老的hash槽索引指向新的hashtable的表頭，并將老的hash槽上的鏈表遷移到新的hashtable上去，完成了數據遷移操作。

遷移過來之后，老的hashtable上的元素個數減1，新的加1。

一個hash槽一個hash槽的遷移數據。

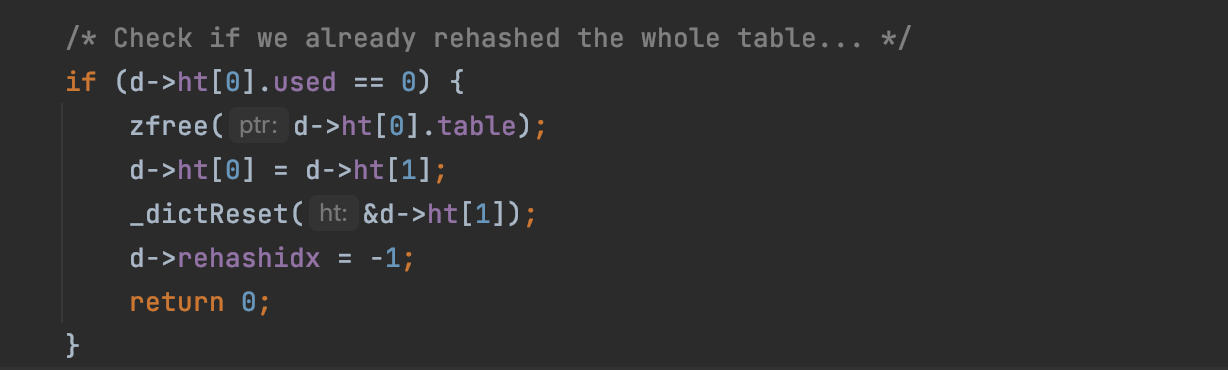

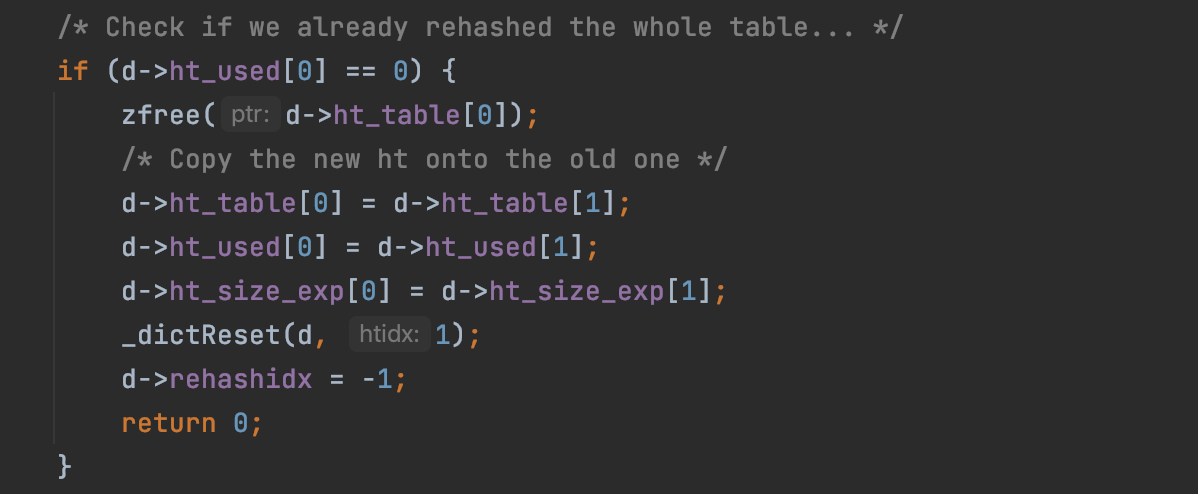

判斷老的hashtable中還有沒有元素，如果沒有的話，就釋放掉老的hashtable。

將老的hashtable(ht[0])指向新的hashtable(ht[1]),新的hashtable(ht[1])就釋放掉了。

至此，就完成了rehash的過程。

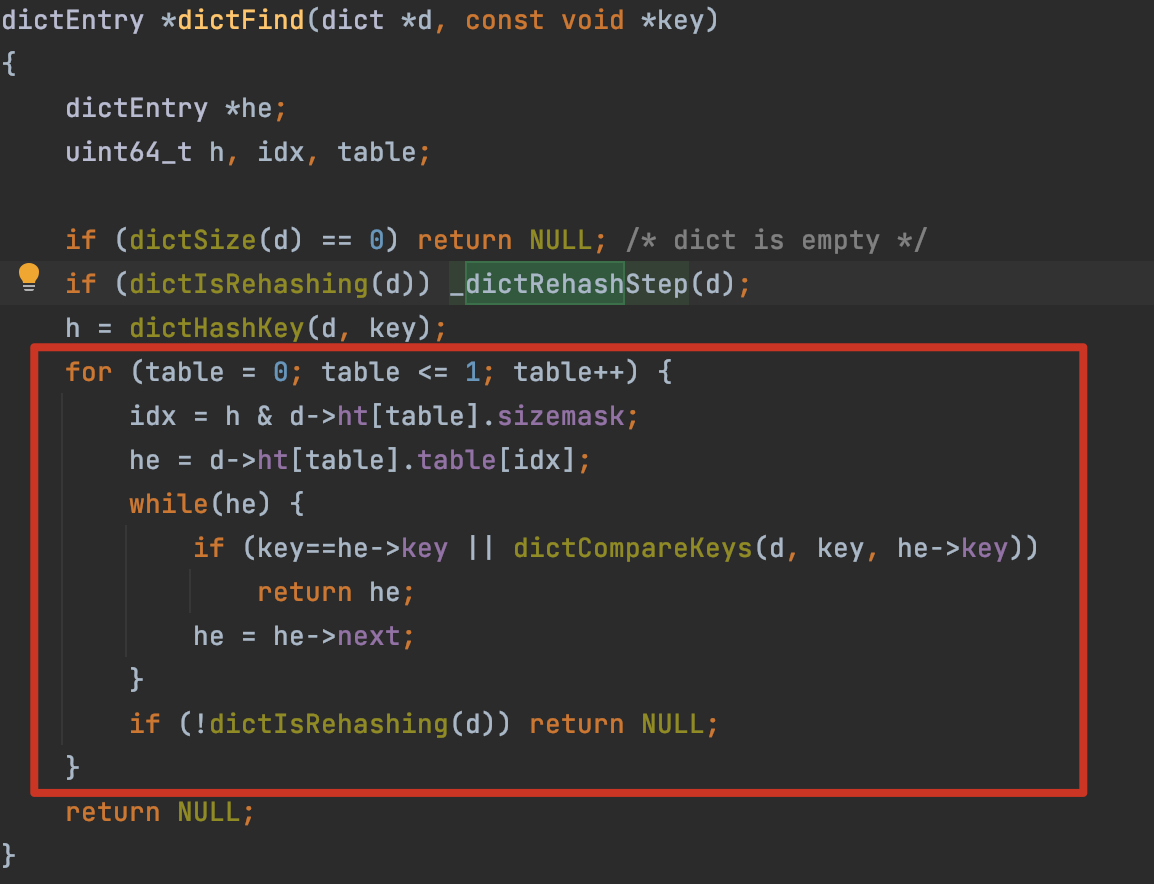

rehash完之后，接下來就是查找key的過程

先從老的hashtable查找(ht[0])，有的話就返回，沒有的話再查找新的hashtable(ht[1])，還沒有的話就返回null。

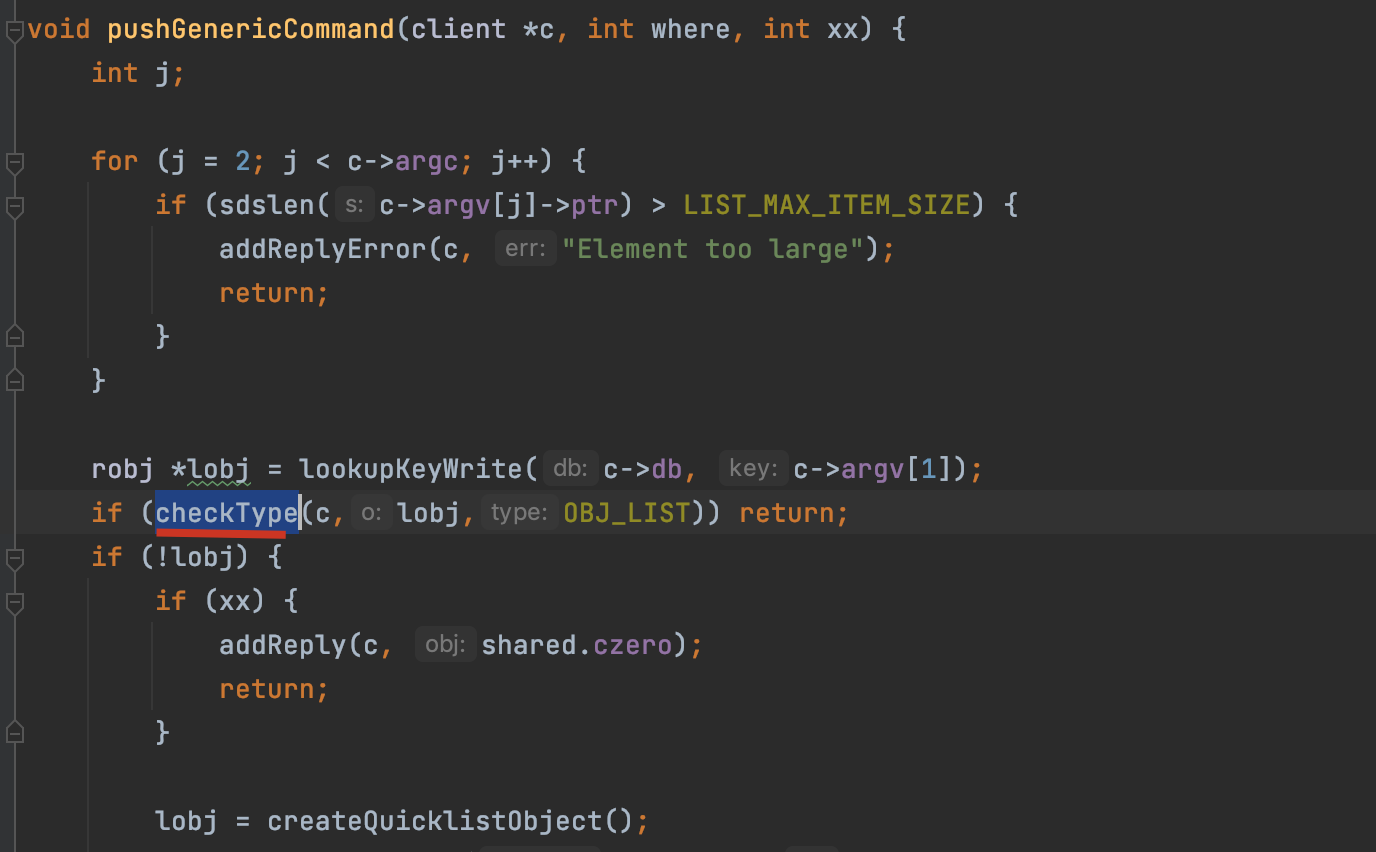

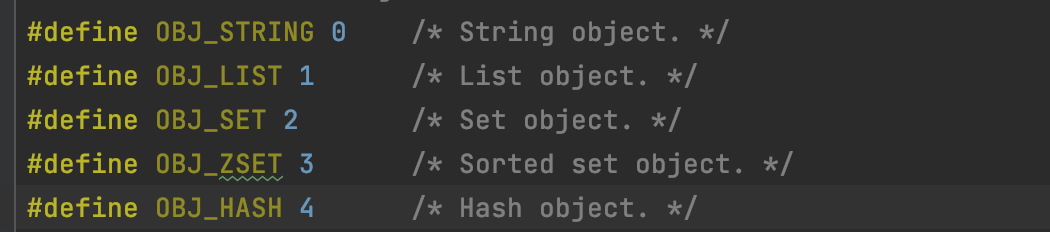

接下來就是檢查查詢到數據的類型

看是否為L(zhǎng)ist數據類型

lpush alist a b c

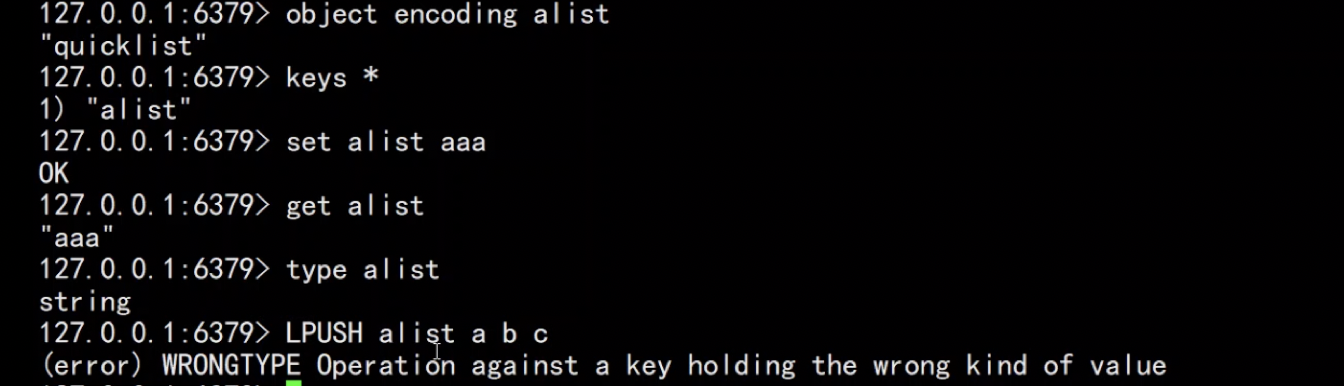

如果alist不是List而是string 則會報異常提示類型不匹配

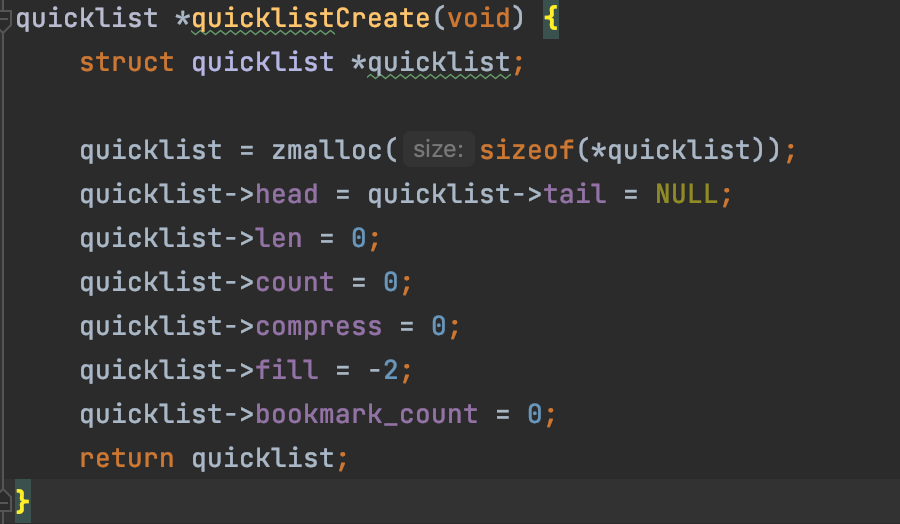

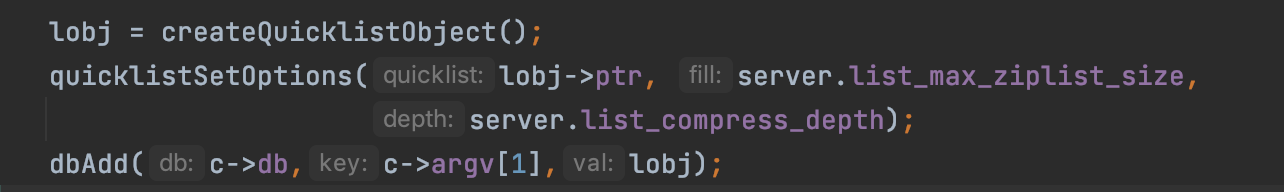

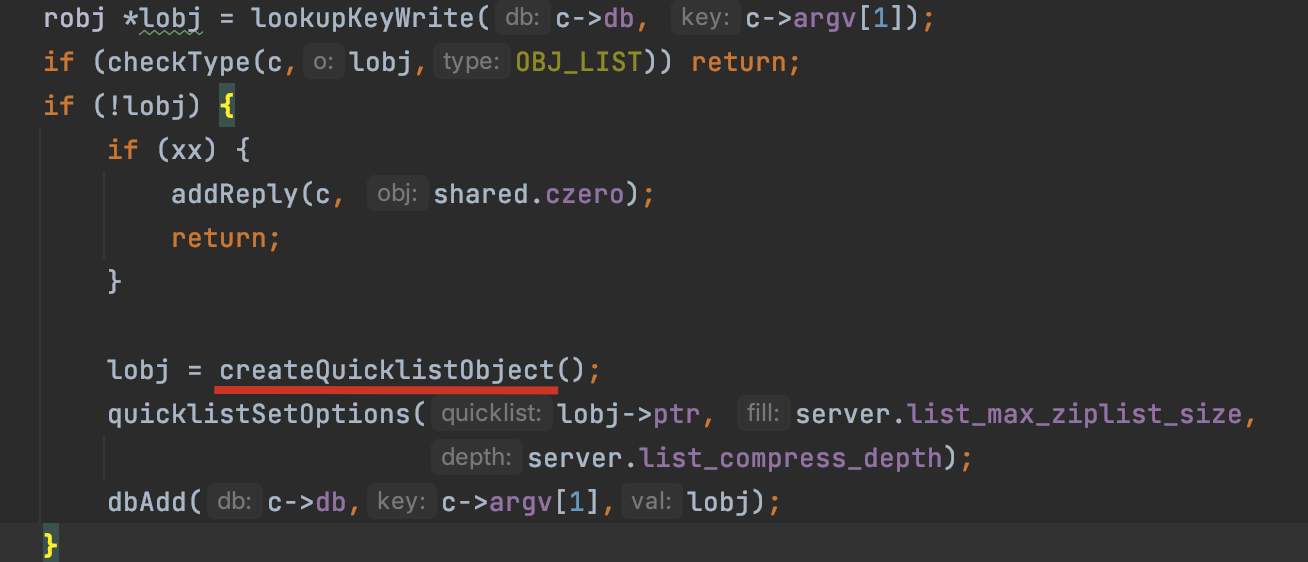

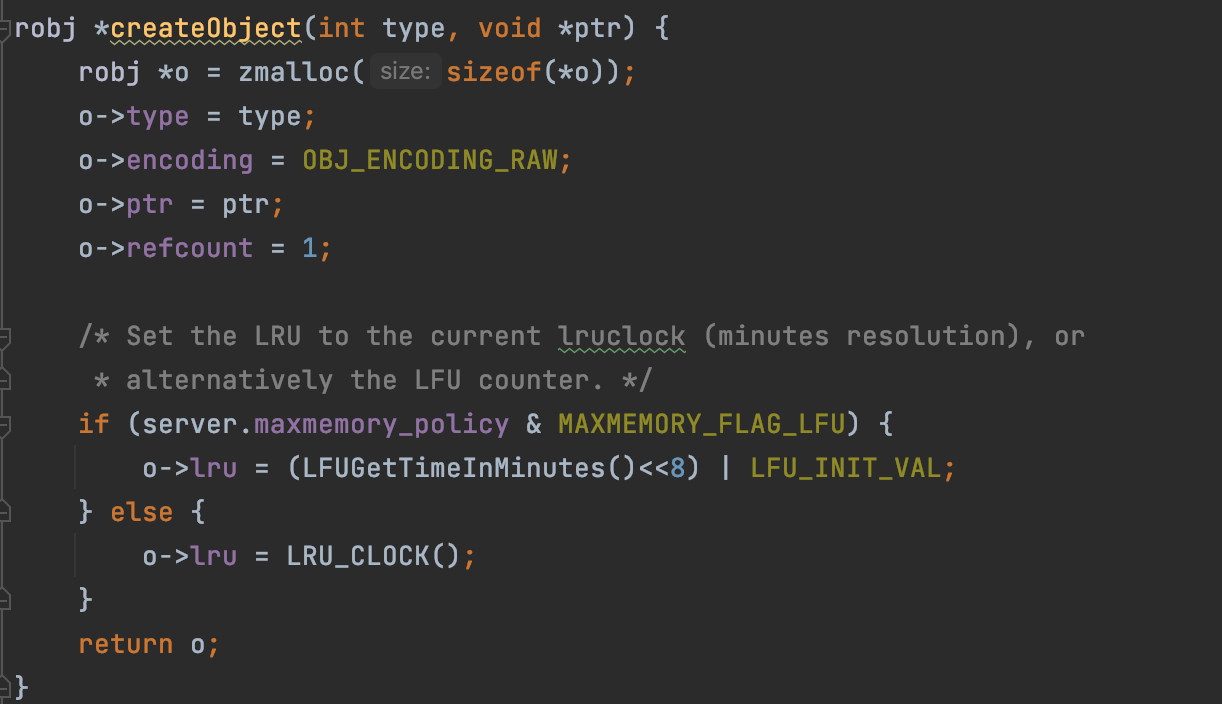

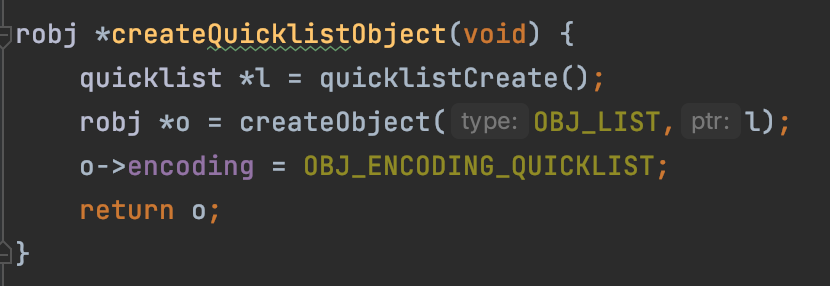

如果在db中沒有找到數據，則創建一個quicklist

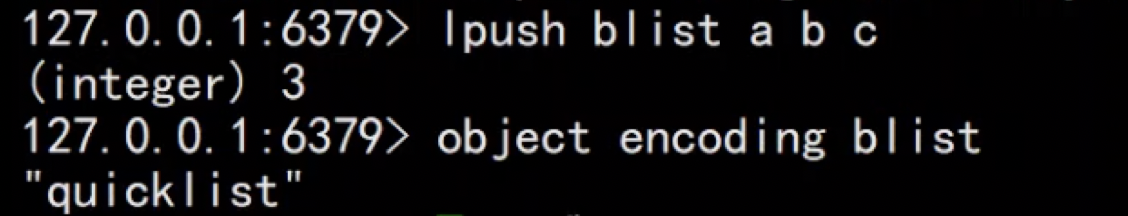

list數據類型，底層編碼是quicklist。

接下來就是把創建好的數據添加到字典中了

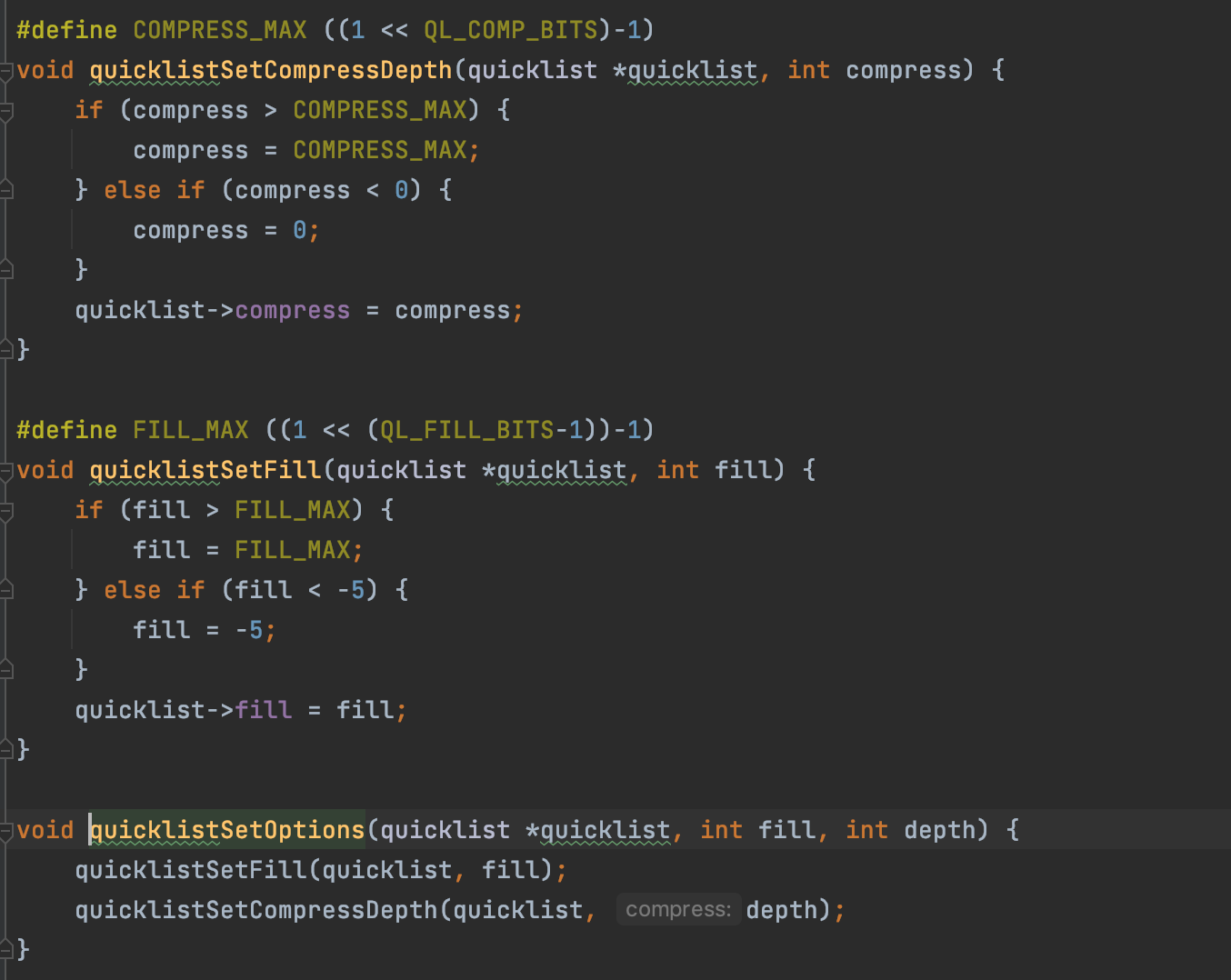

quicklistSetOptions

設置每個ziplist的最大容量，quicklist的數據壓縮范圍，提升數據的存取效率

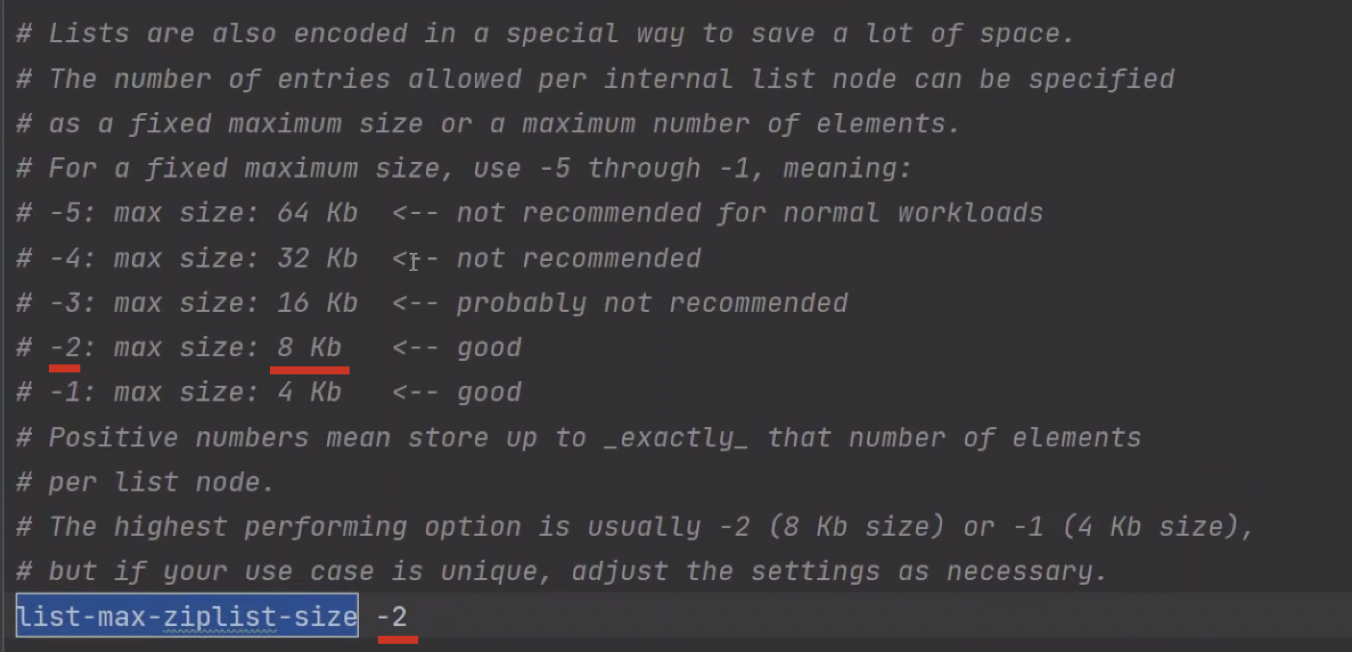

• list-max-ziplist-size -2

單個ziplist節點最大能存儲8kb，超過則進行分裂，將數據存儲在新的ziplist節點中

默認8kb的數據可以分鏈

不推薦-5，因?yàn)閿?shù)據大了往內存中添加元素，會涉及到數據的拷貝，導致性能降低。

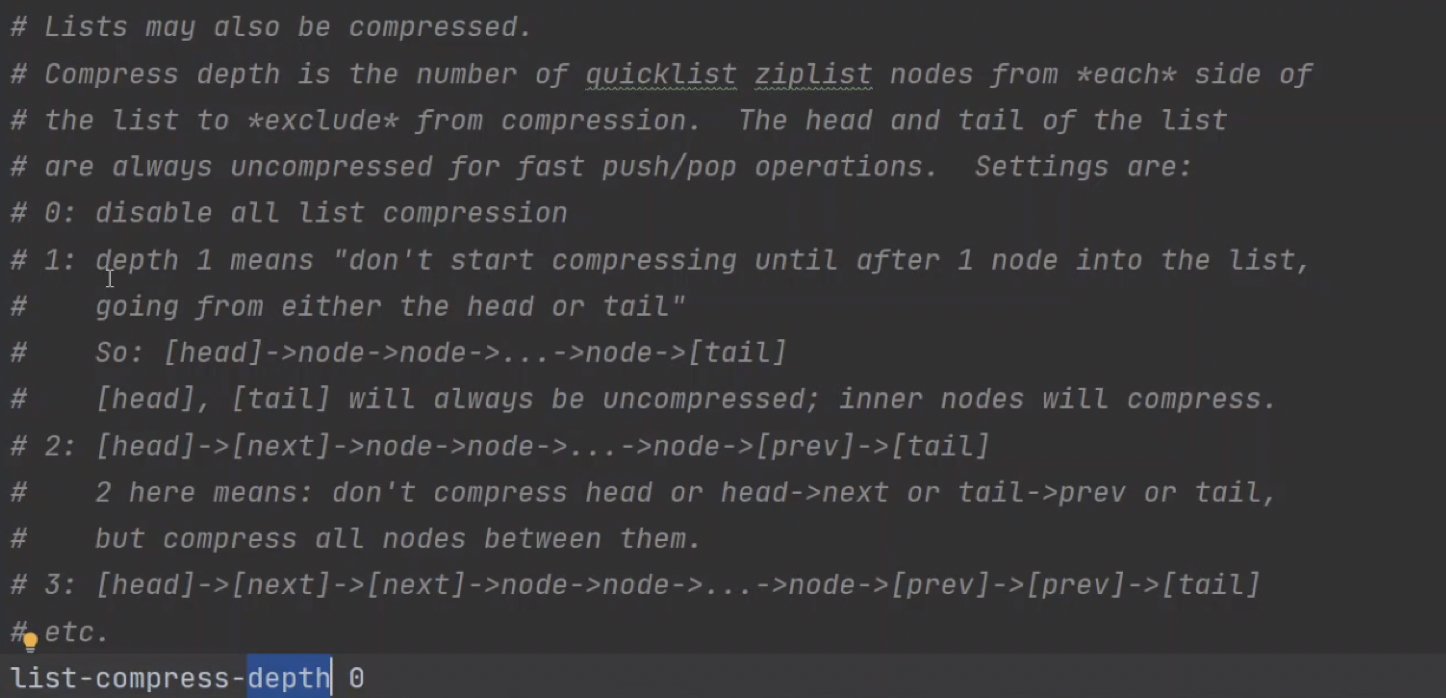

• list-compress-depth 1

0代表所有節點，都不進行壓縮，1代表從頭節點往后走一個，尾節點往前走一個不用壓縮，其他的全部壓縮，2，3，4以此類推

雙端鏈表內存是不連續的，就會導致內存碎片問題，壓縮了之后，就可以做成整塊的內存空間了，使得數據更加的有規律，節省了內存空間。

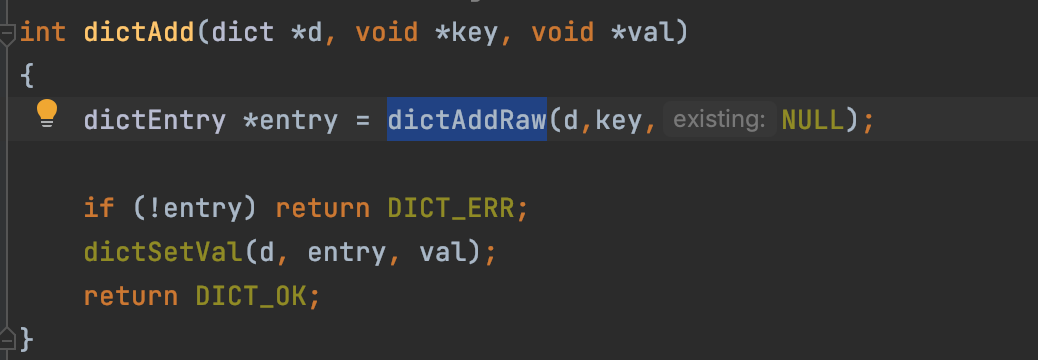

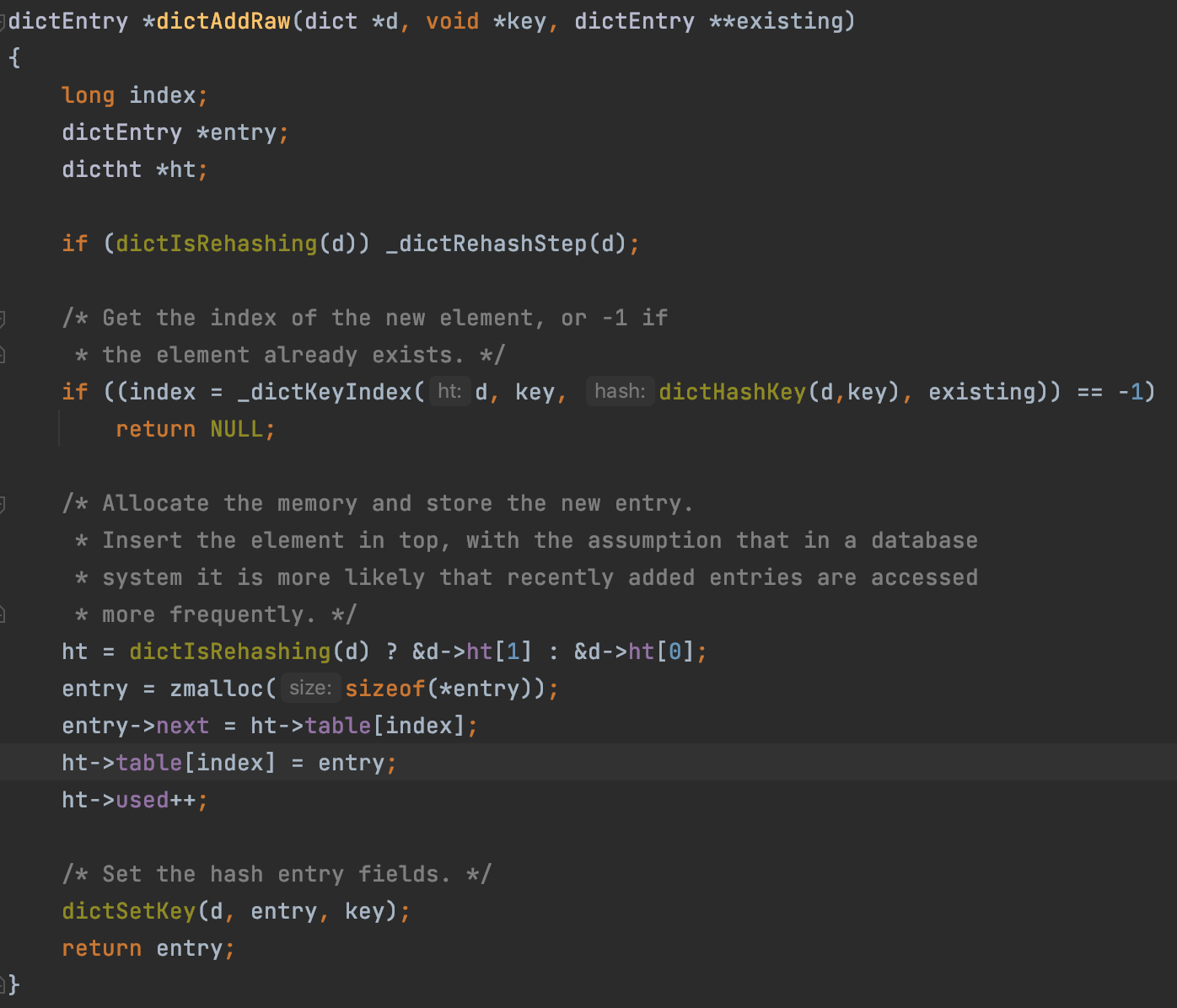

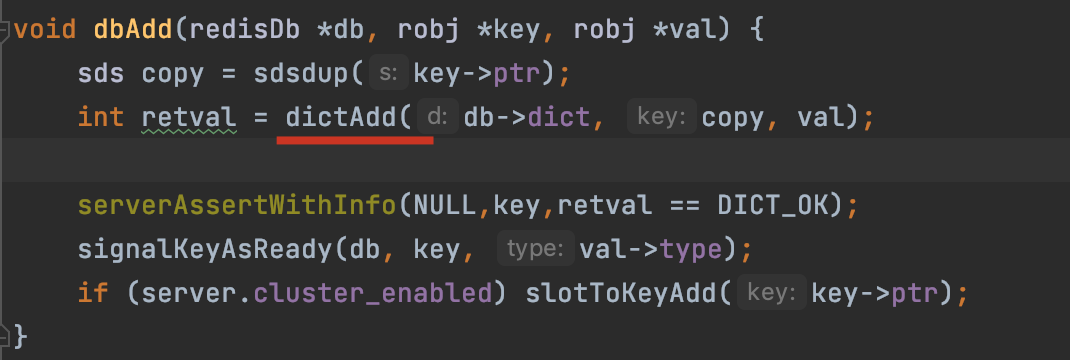

dbAdd

每次訪問hashtable都會做一次rehash的操作。

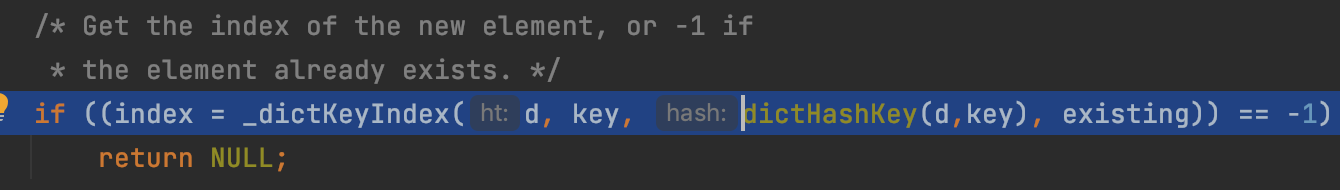

rehash完之后，求索引值

存放元素：如果正在做rehash，則將新增的元素放入新的hashtable中

采用頭插法，最新添加的，會被更頻繁的訪問

老的hashtable索引指向新創建的元素地址，entry就是新創建的節點

hashtable指向的就是鏈表的頭部節點

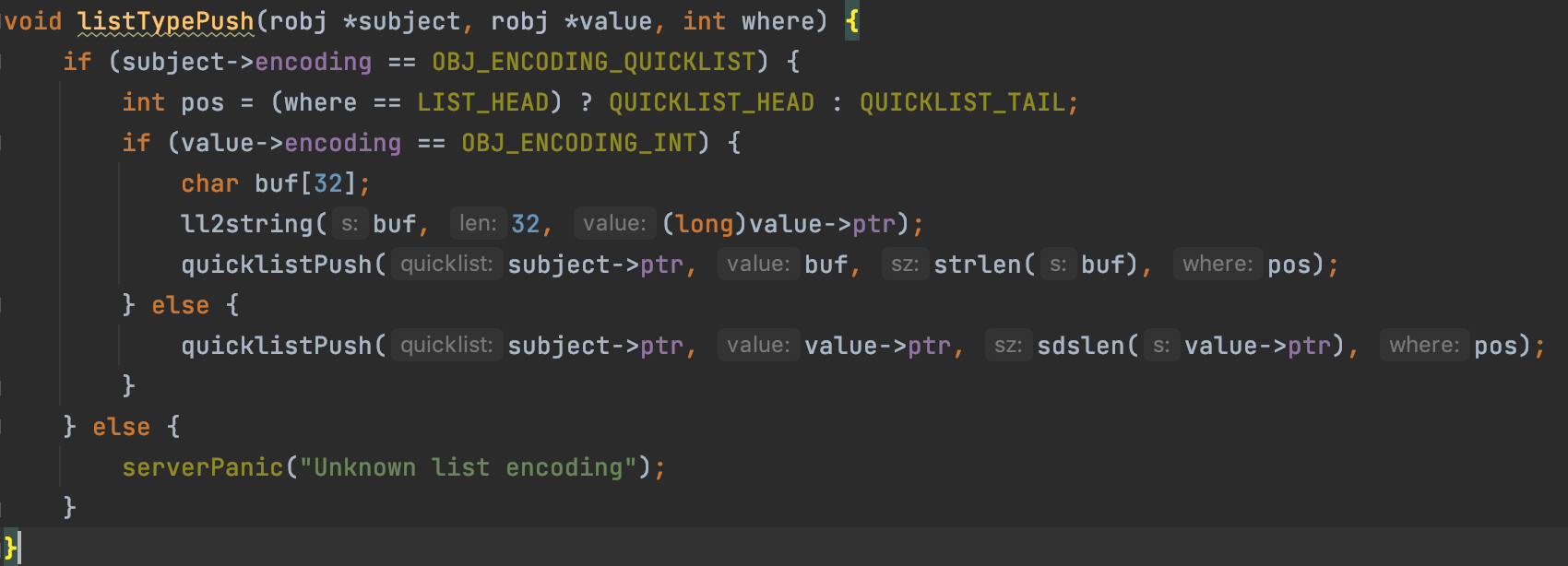

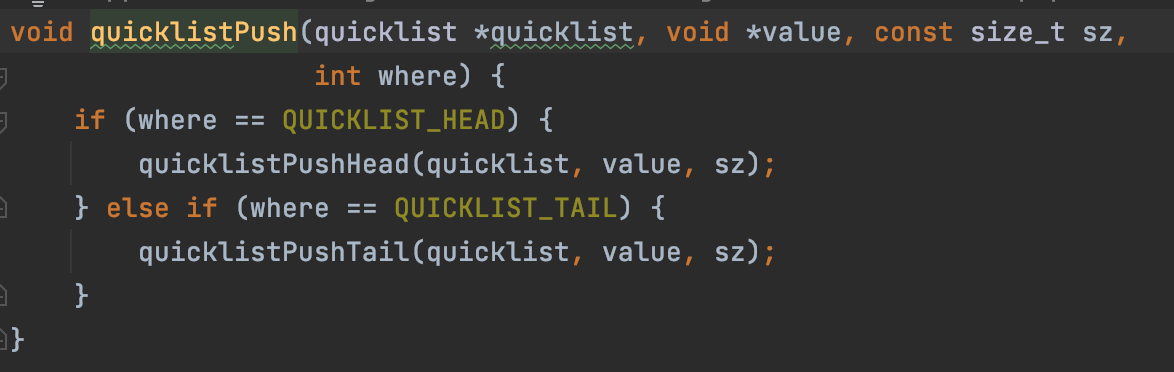

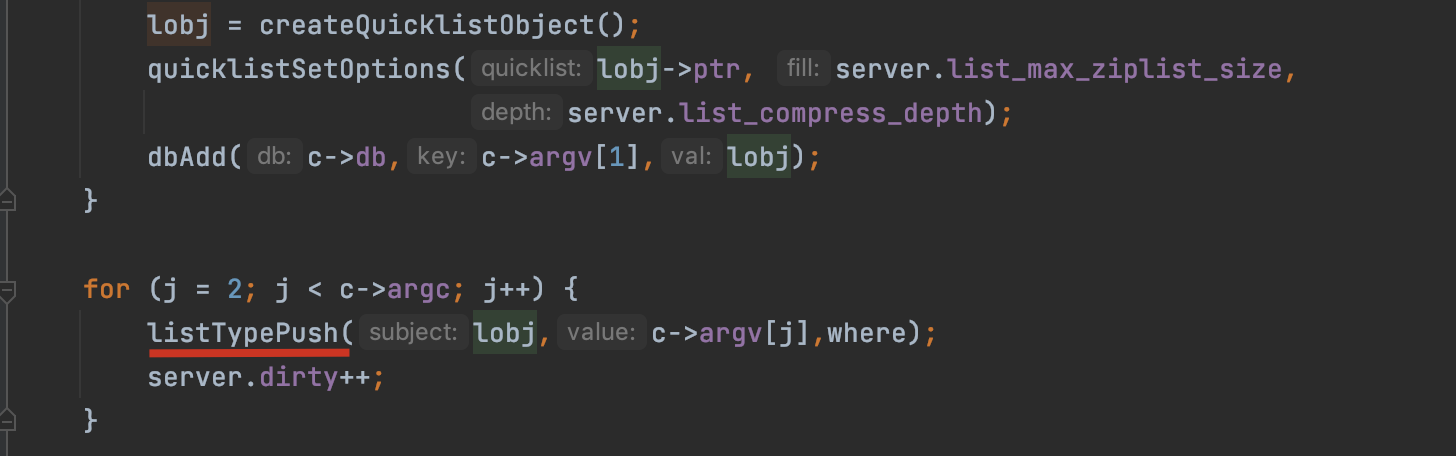

接下來把添加的數據追加到list中去

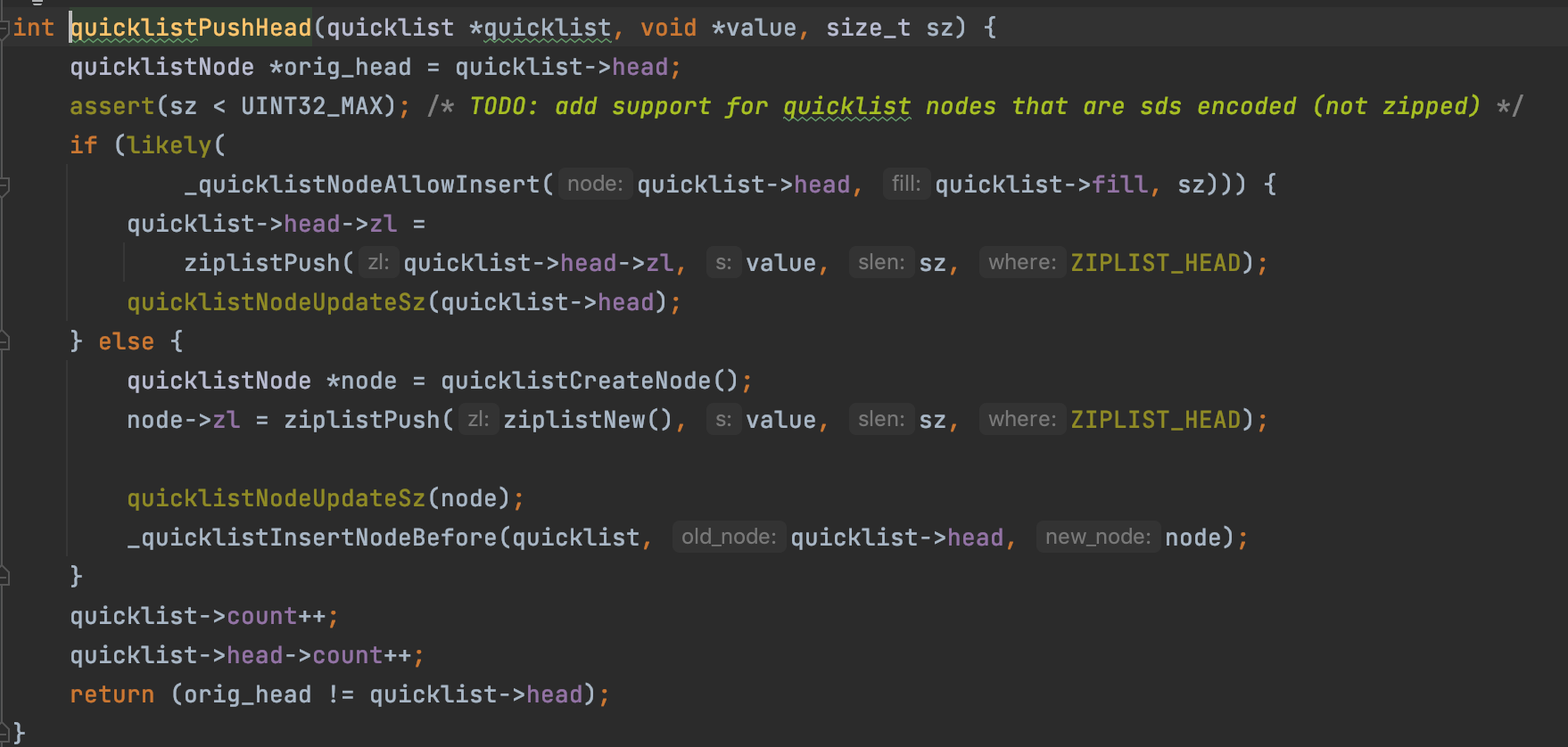

創建quicklistNode和ziplist

Set 數據類型

set語義上來說是無序的

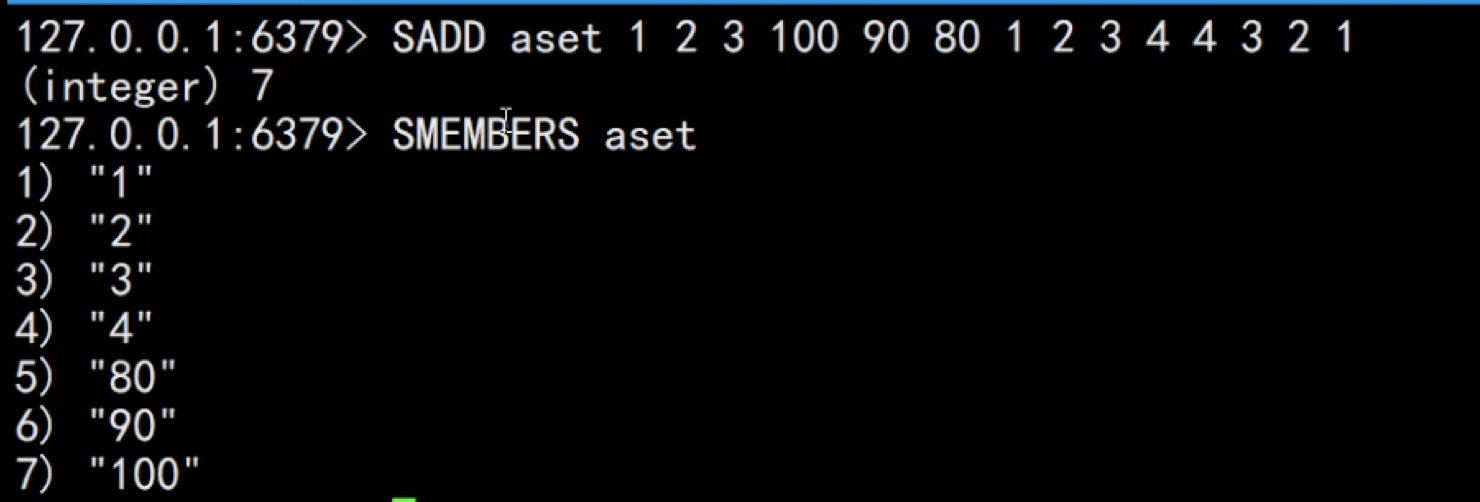

上面這種整數的、元素不多的是通過有序的數據結構實現的

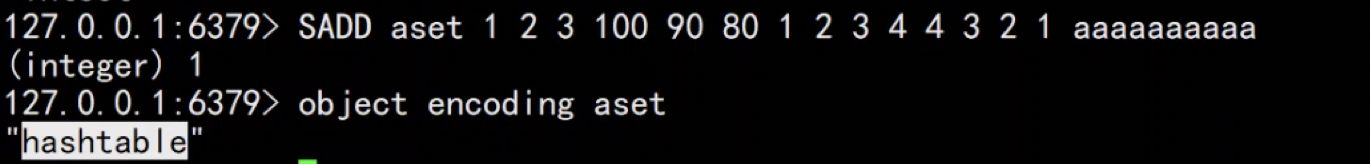

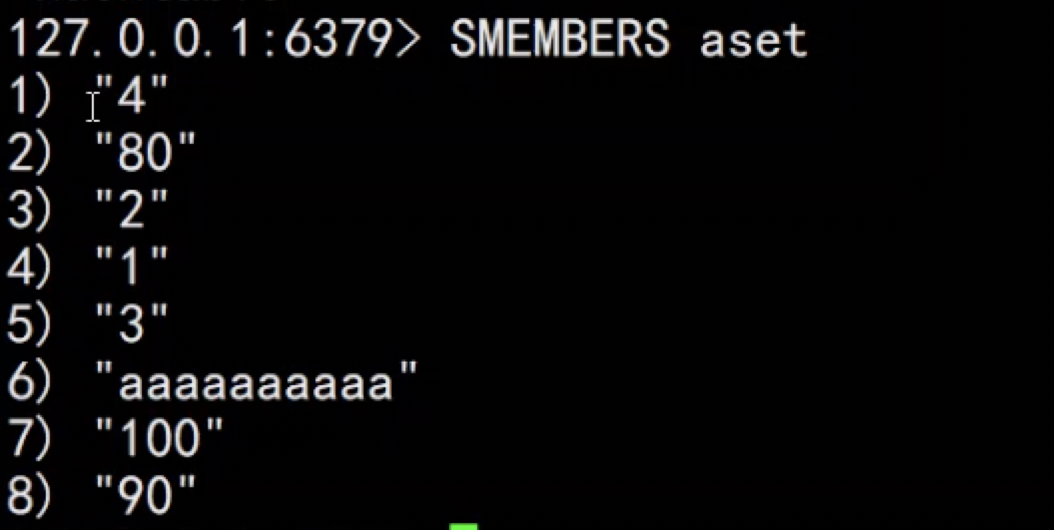

基于上面都是整數元素的基礎上添加一個字符串元素，返回結果是1，因?yàn)橹惶砑舆M(jìn)去一個元素。

此時的編碼是hashtable，因?yàn)樽址當?shù)據的那個元素沒有辦法用整型值編碼的時候，會重新轉換成一個hashtable。

此時就變成無序的了，因?yàn)閔ashtable本身就是無序的數據結構。

Set為無序，自動去重的集合數據類型，Set數據結構底層實現為一個value為null的字典，當數據可以用整型表示時，Set集合將被編碼為intset數據結構。以下兩個條件任意滿足一個，Set將用hashtable存儲數據

• 元素個數大于set-max-intset-entries

set-max-intset-entries 512 intset能存儲的最大元素個數，超過則用hashtable編碼

• 元素?zé)o法用整型表示

intset就是一個數組，有序，都是整形元素。通過二分查找來判斷某個元素是否存在。用整型數組更節省空間。

sadd源碼

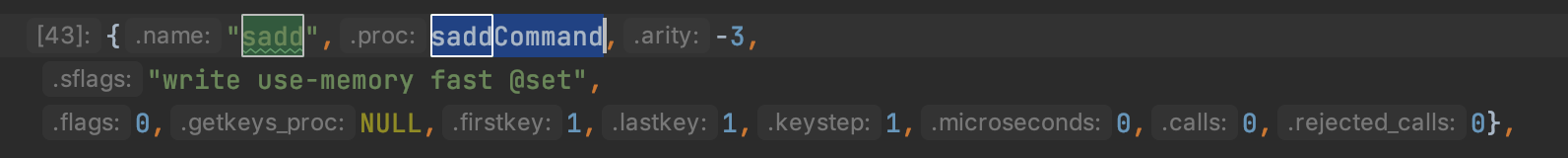

從server.c 文件中的 redisCommand redis命令集合中找到sadd

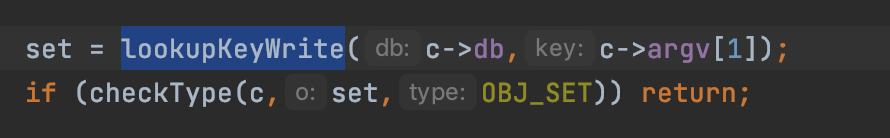

查詢r(jià)edis db中是否存在set集合

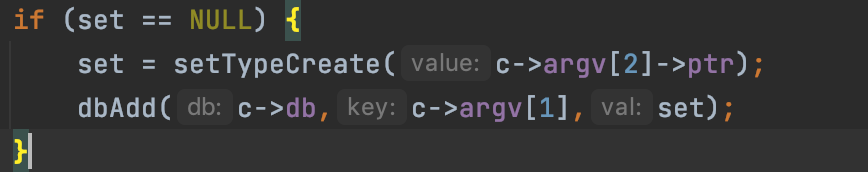

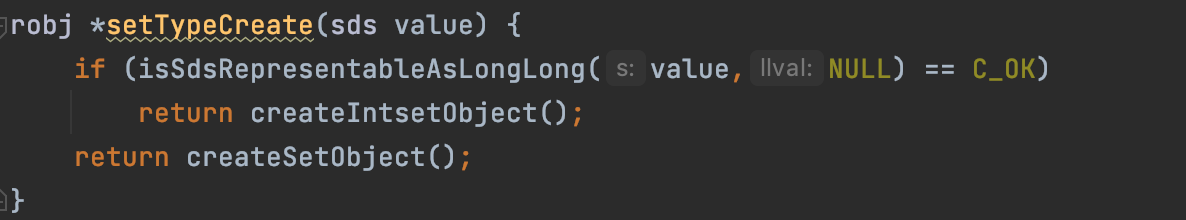

如果不存在的話，則創建set集合

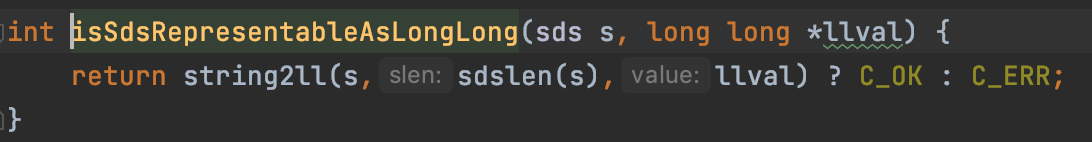

判斷字符串是否可以轉換成long，如果可以則創建intset

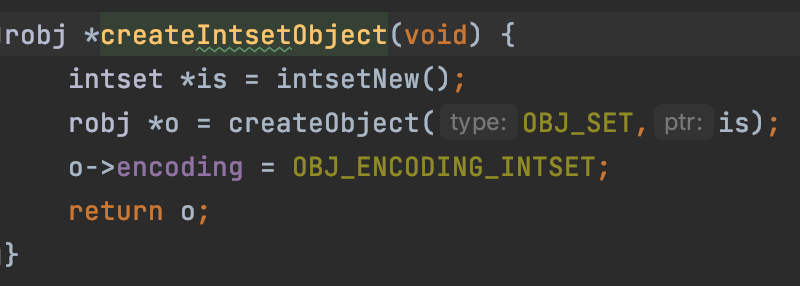

創建intset集合

數據類型是set，數據編碼是intset

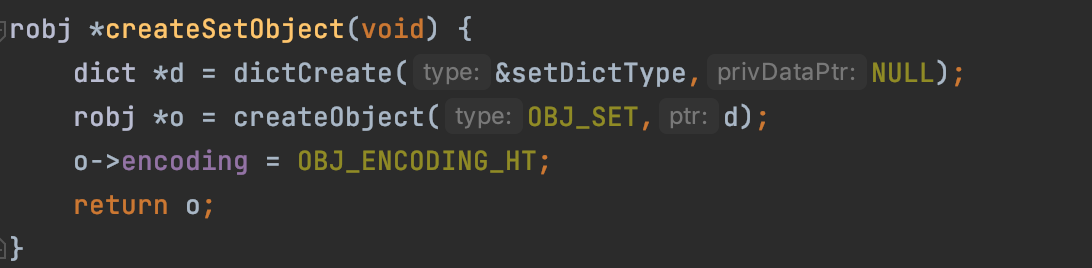

否則創建hashtable

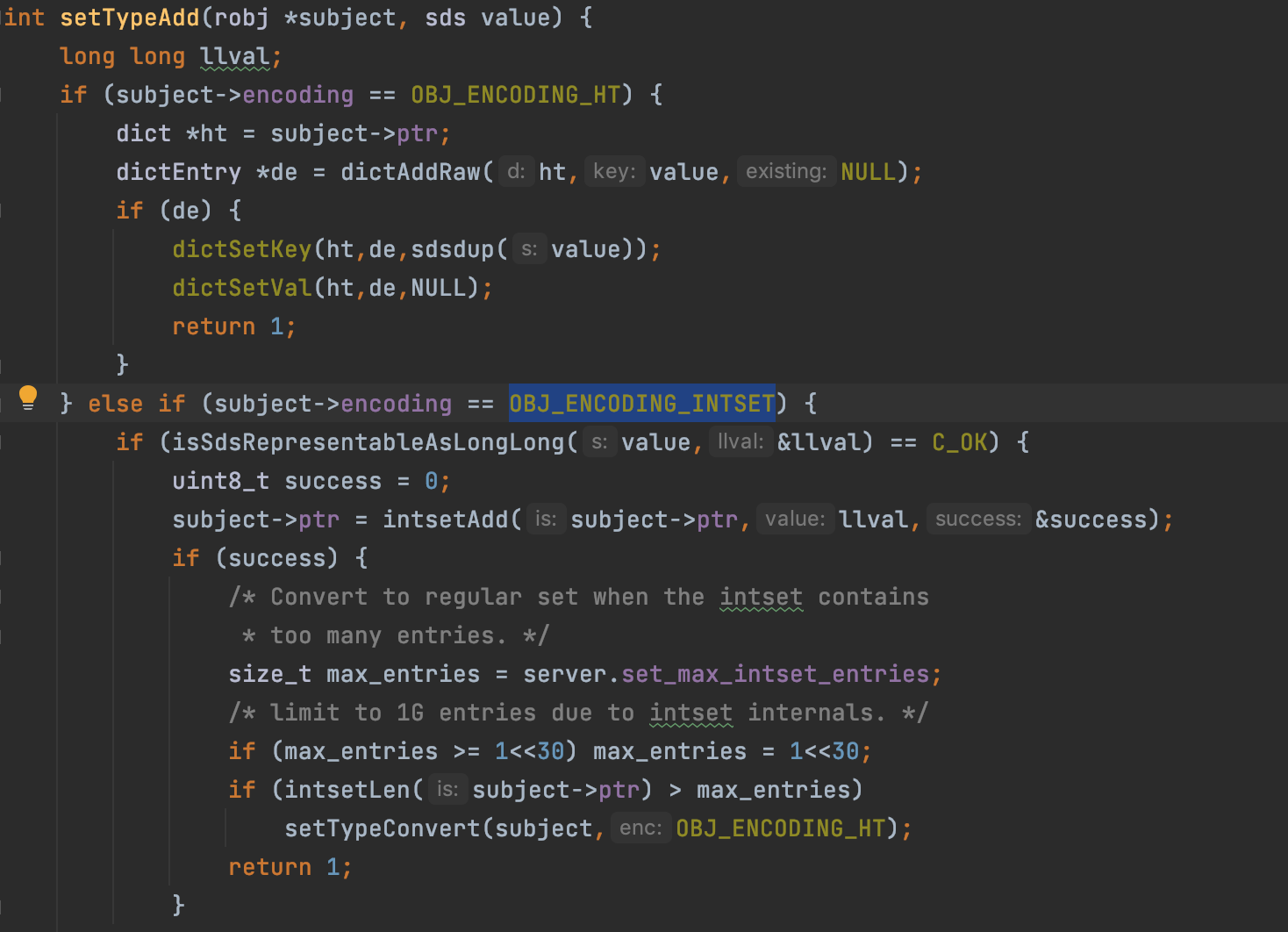

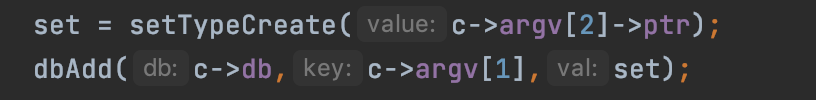

set集合創建好之后，將set添加到db中

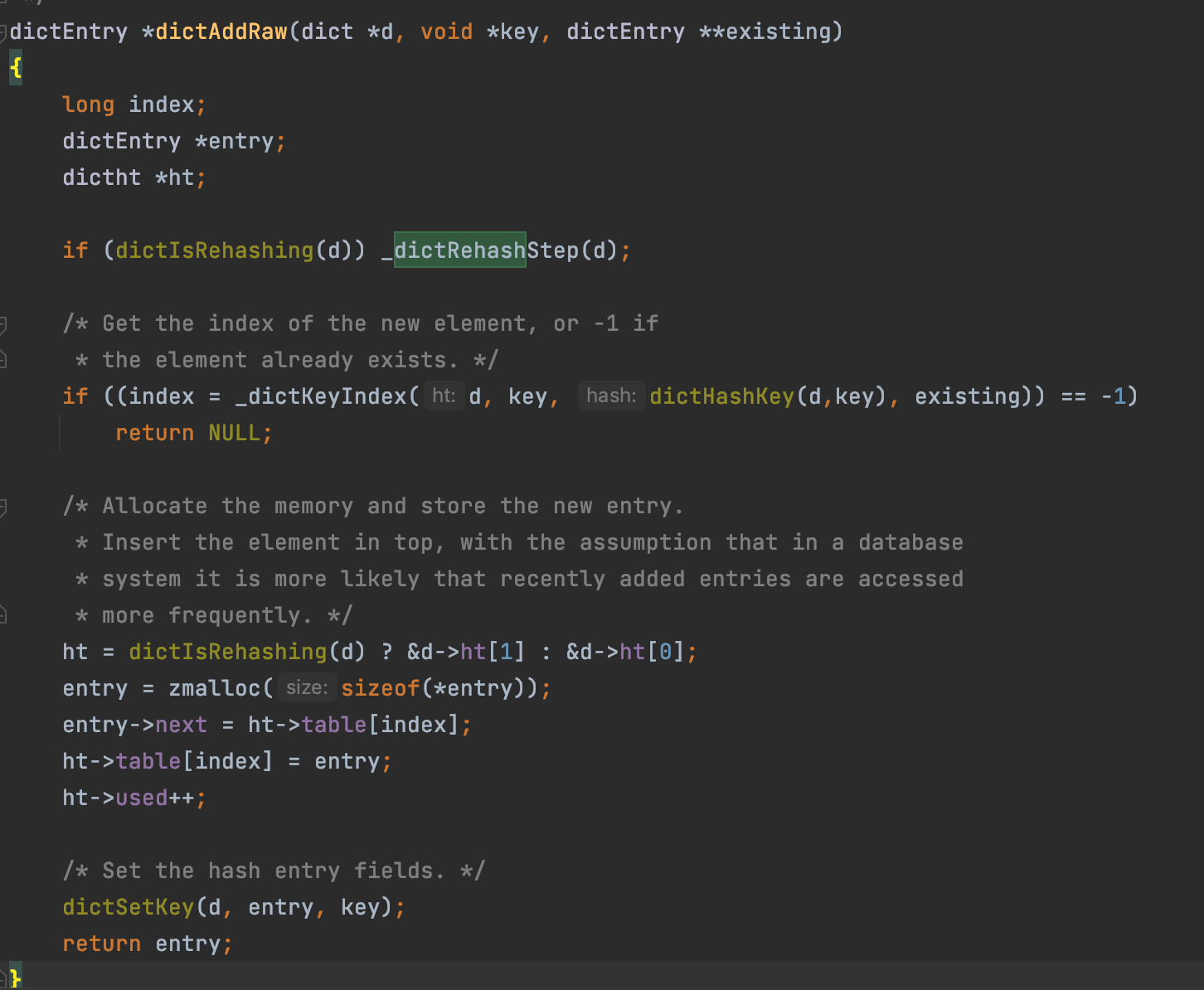

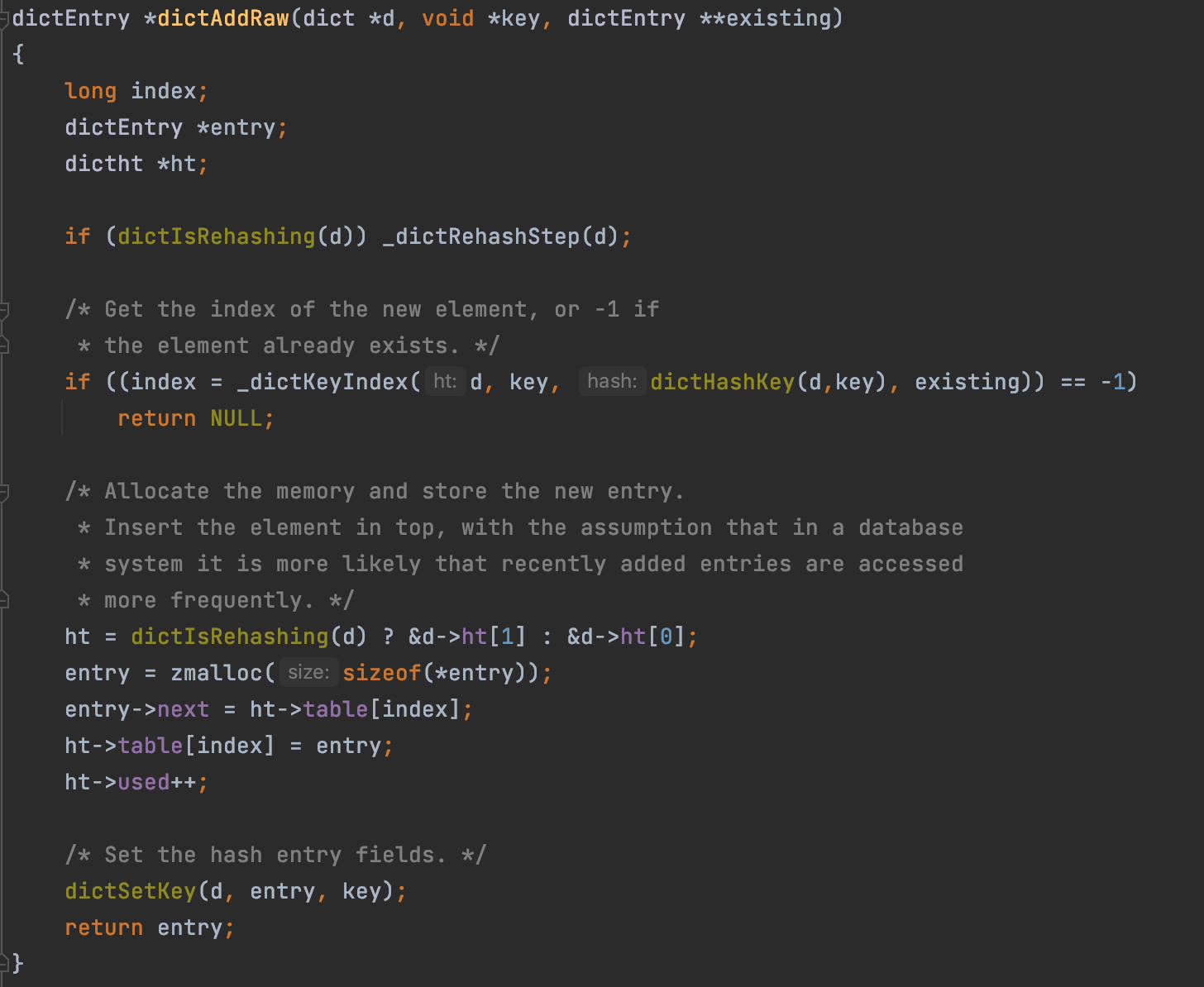

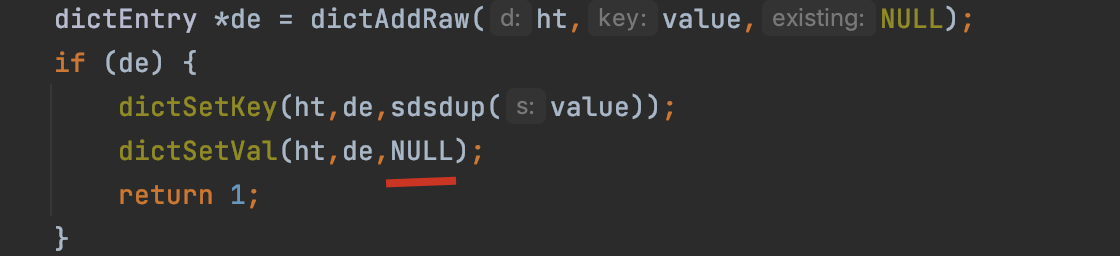

dictAddRaw

如果數據編碼是hashtable

值設置為NULL

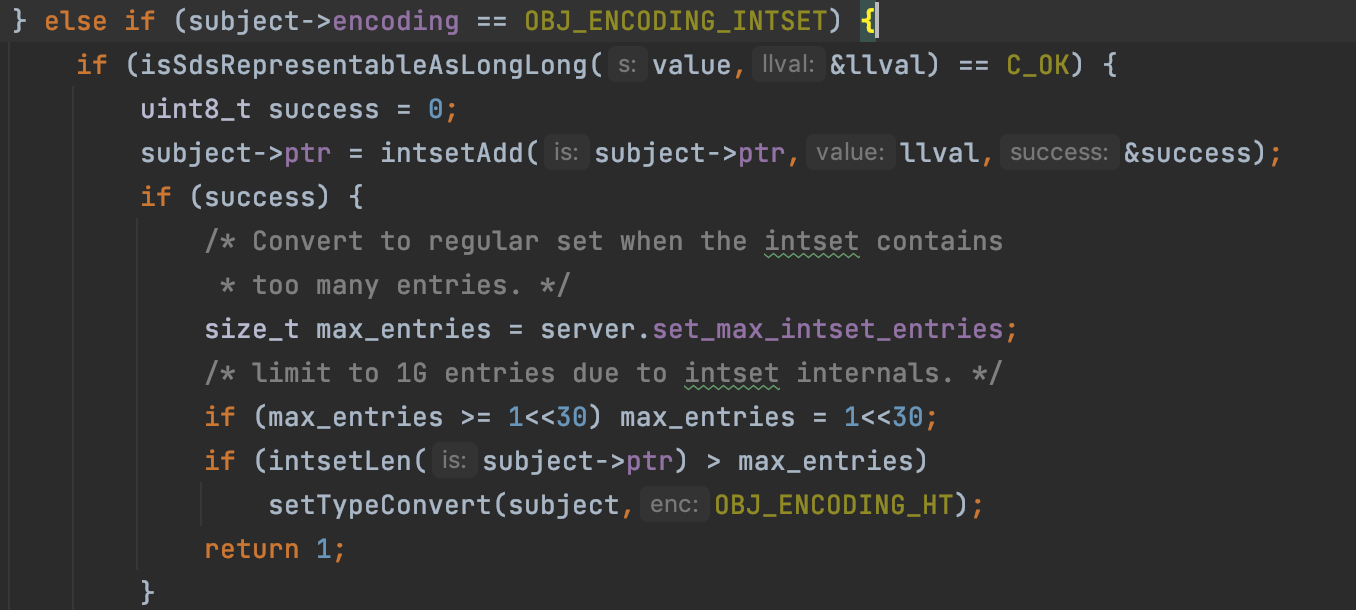

intset

如果是數字，則追加到intset中去

intsetAdd

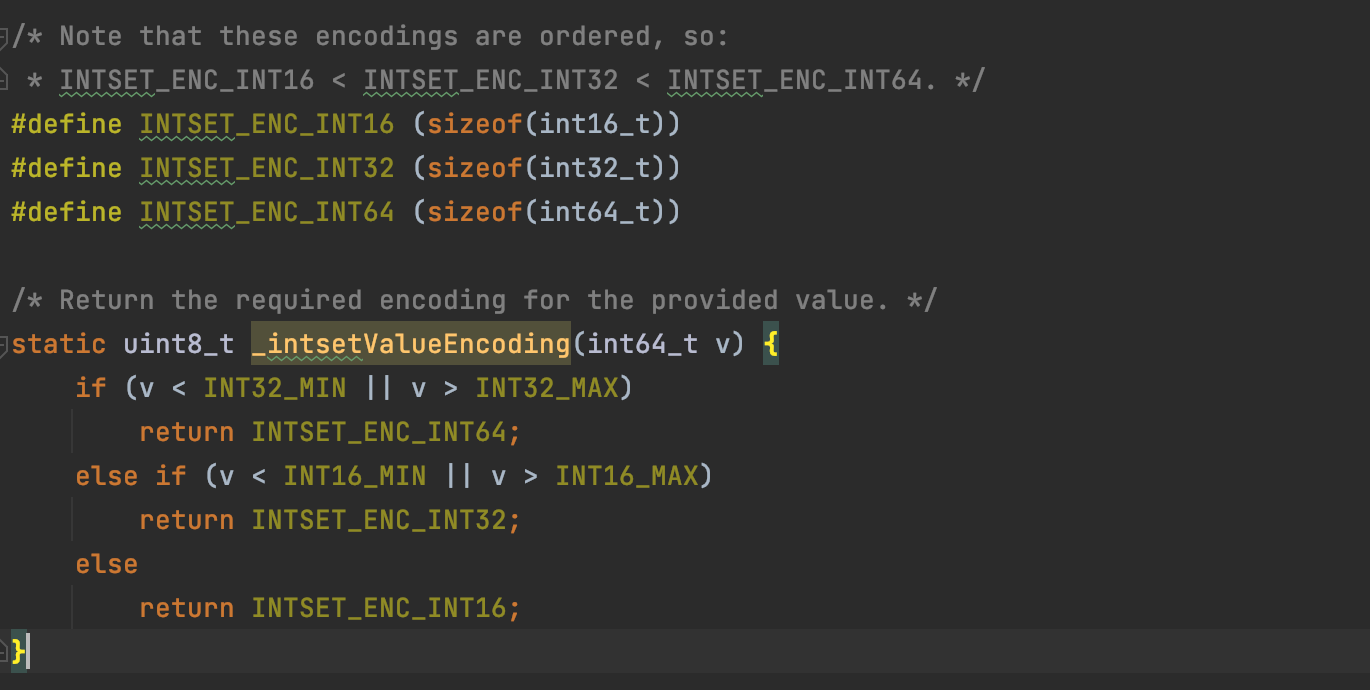

intsetValueEncoding

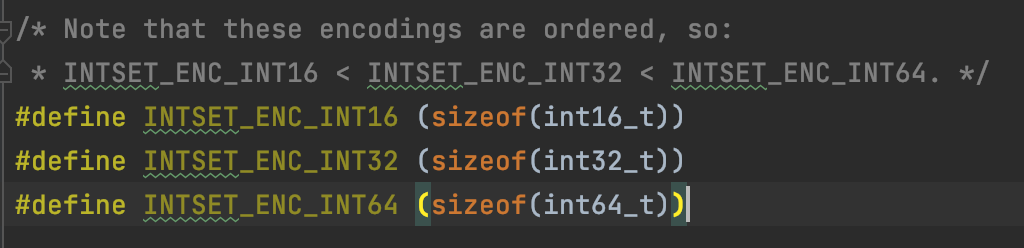

判斷下數據范圍，3種類型的數組，16個bit位的，32bit位，64bit位的，判斷下追加的值屬于哪個范圍，就用對應的數組，這是為了節省內存空間，根據數據的范圍去創建不同的數組，如果數據量非常大的話，就用大一點的位數去創建數組。

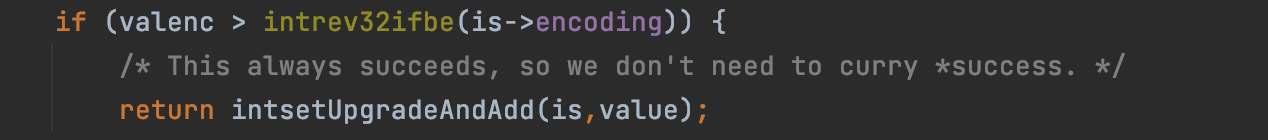

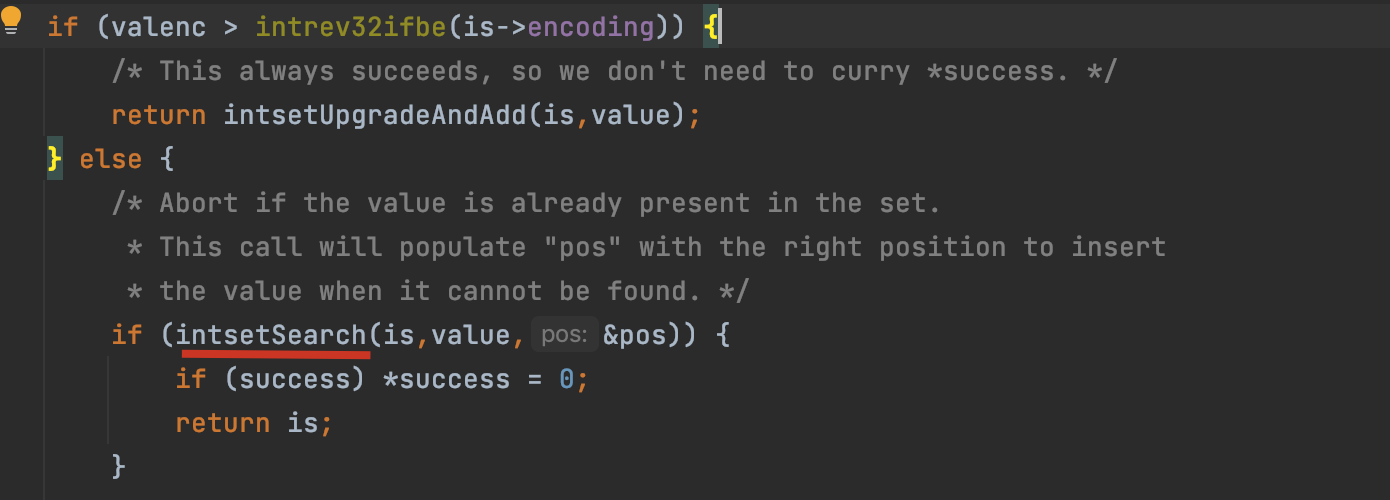

如果范圍比現有的范圍還大的話，就進行升級，如果超過了32位就用64位，超過了16位，就用32位的數組。

如果小于現有的編碼長度的話

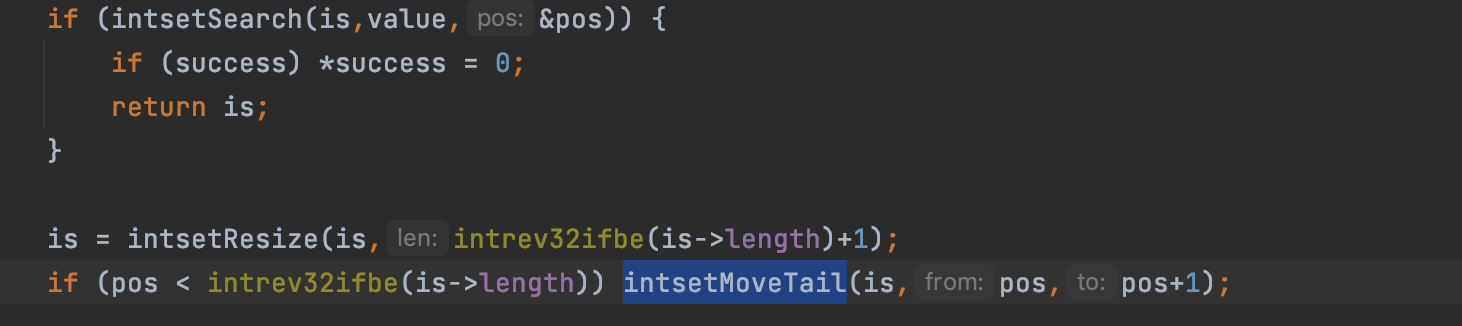

查詢下數據在當前intset中是否存在，intset也會自動去重，已經存在的話，就直接返回。

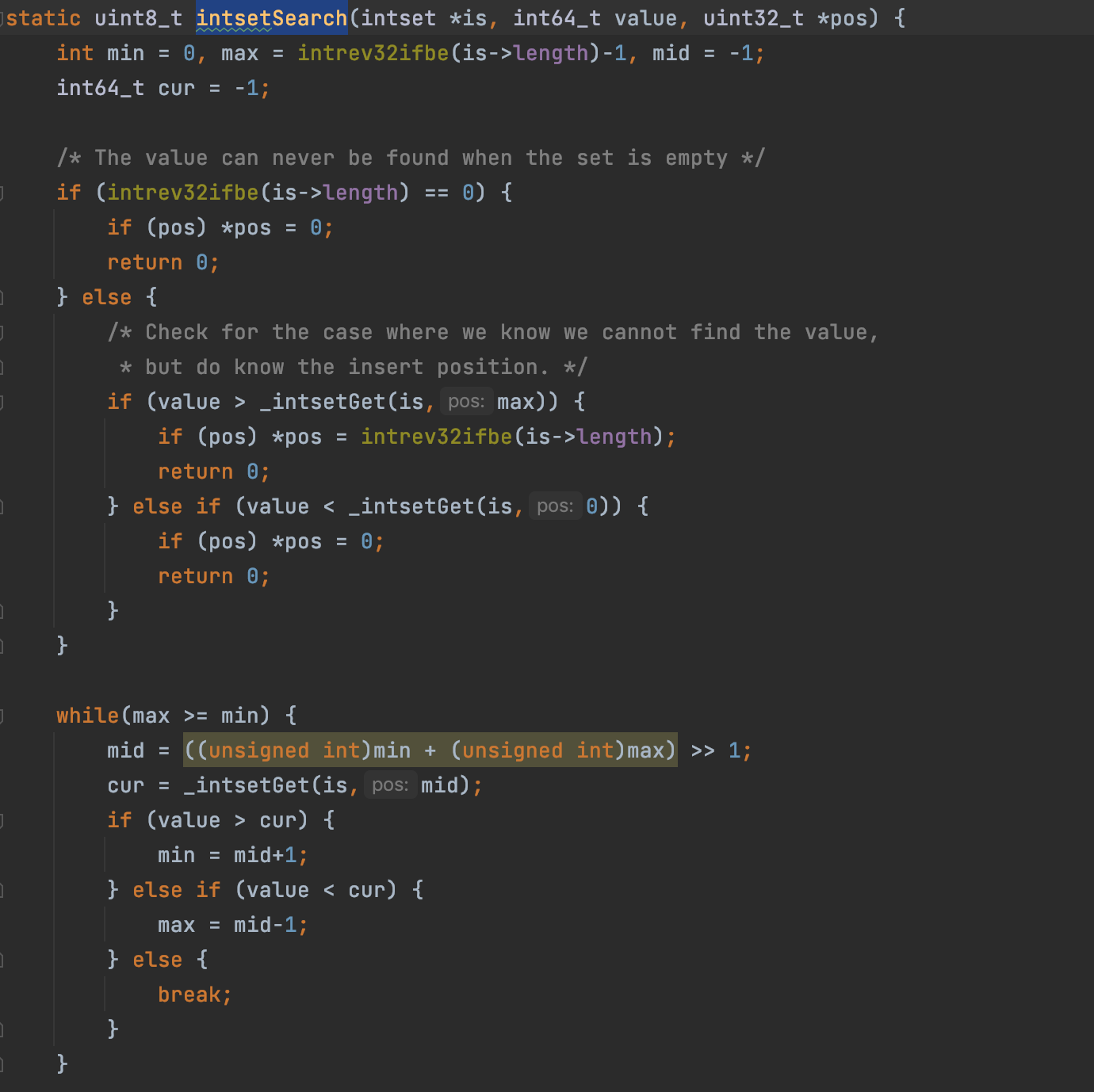

intsetSearch

這里使用的是二分查找，break就是終止了，然后判斷是否存在

往右移動一位就是除以2

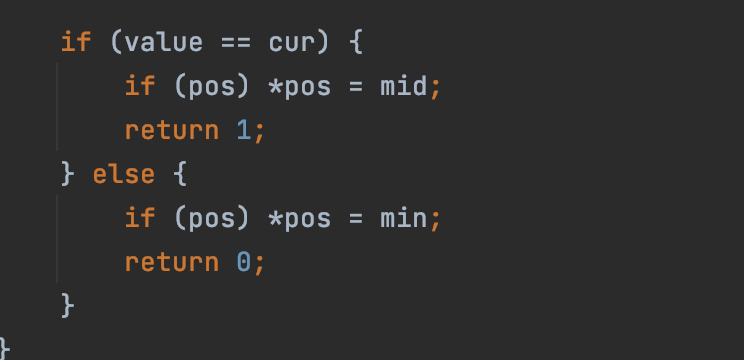

相等就是存在，否則就是不存在，不存在的話，就記錄下position，這樣就知道下一次數據放在哪個位置了。

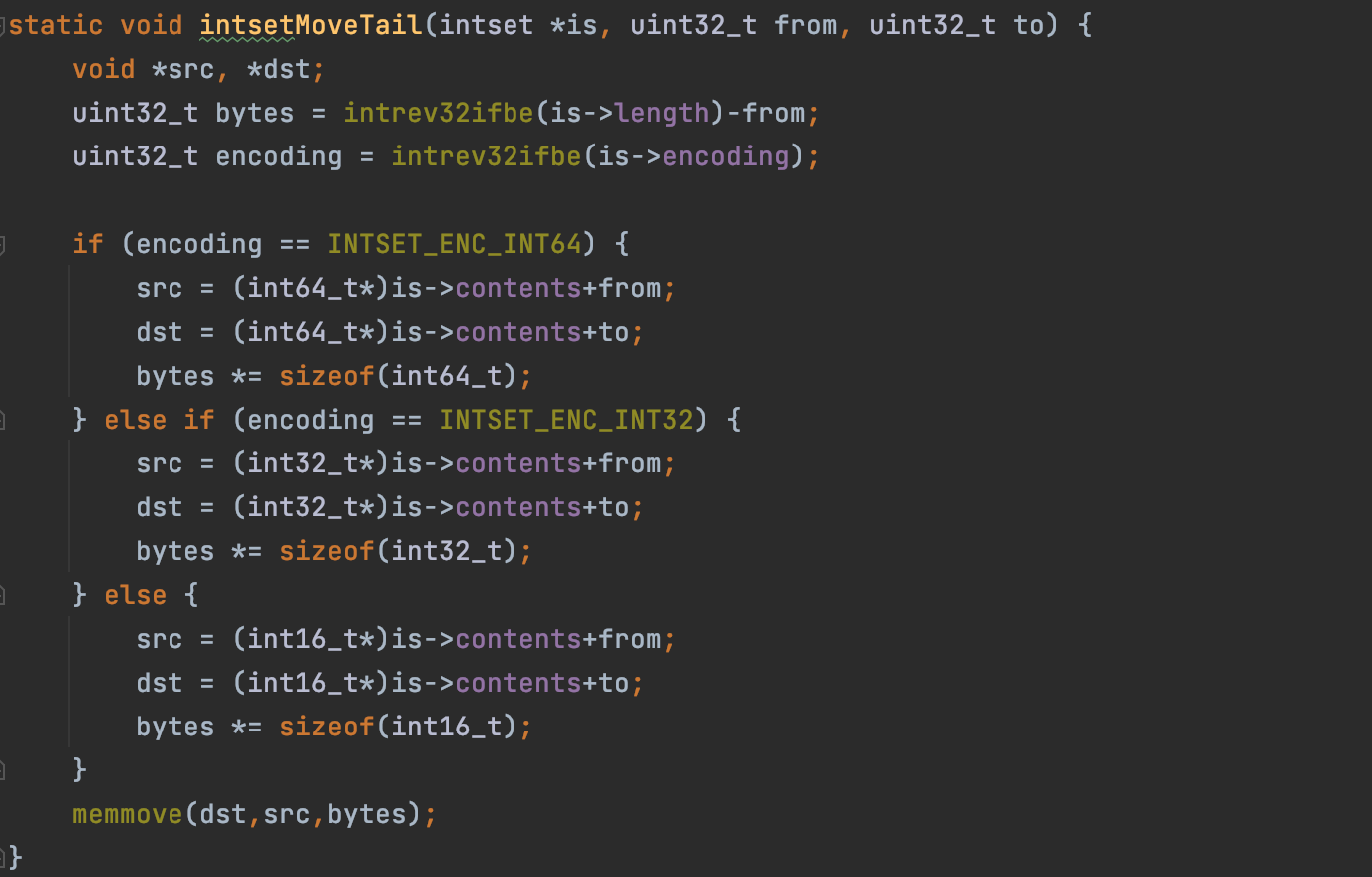

因?yàn)橐砑釉兀砸匦聰U(kuò)容

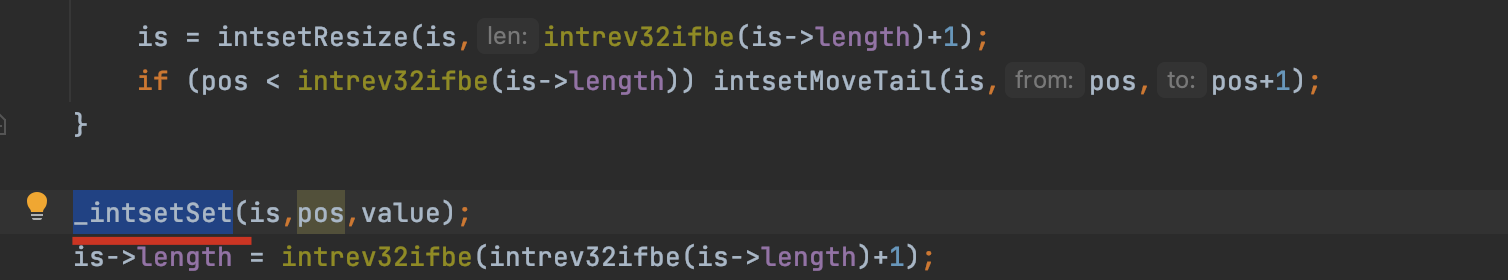

擴容之后，在對應的position上把添加的元素放進去

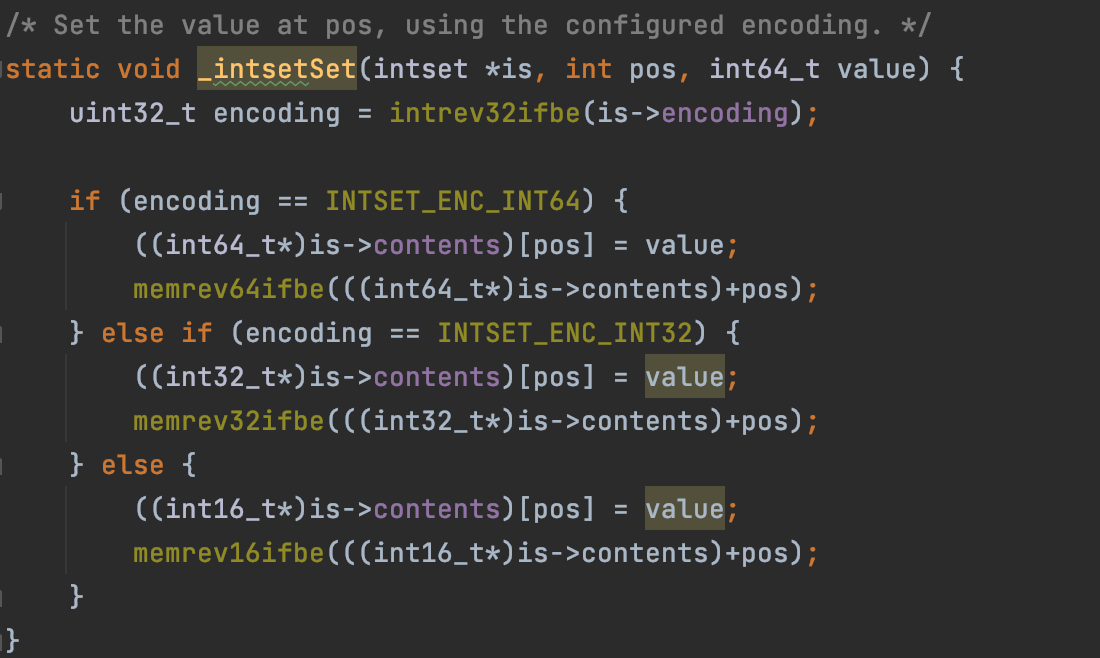

根據數據的長度采用不同的存儲類型來存放

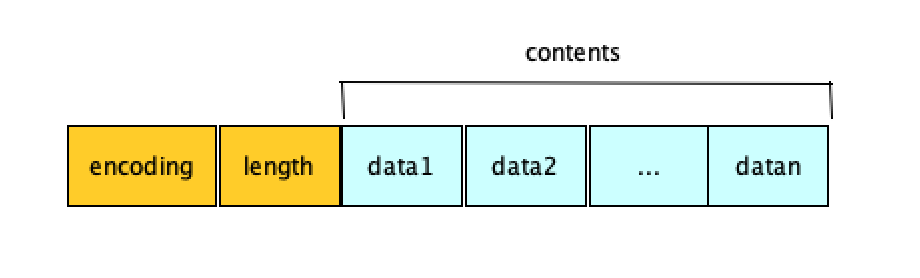

Set 數據類型底層intset編碼

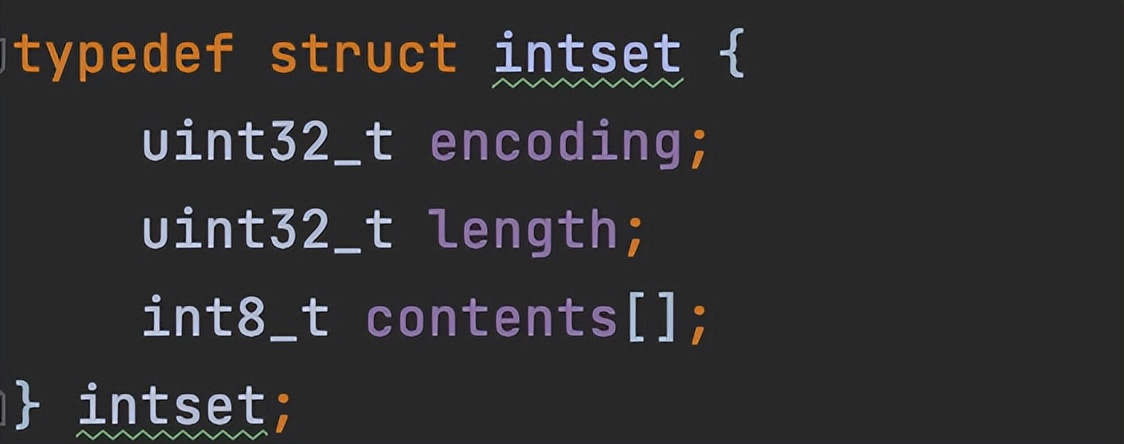

整數集合是一個有序的，存儲整型數據的結構，整型集合在redis中可以保存int16_t,int32_t,int64_t類型的整型數據，并且可以保證集合中不會出現重復數據。

Hash 數據類型

Hash數據結構底層實現是一個字典，也是RedisDB用來存儲K-V的數據結構，當數據量比較小，或者單個元素比較小時，底層用ziplist存儲。數據大小和元素閾值可以通過如下參數設置：

• hash-max-ziplist-entries 512

ziplist元素個數超過512，將改為hashtable編碼

• hash-max-ziplist-value 64

單個元素大小超過64byte時，將改為hashtable編碼

按照放入順序存取

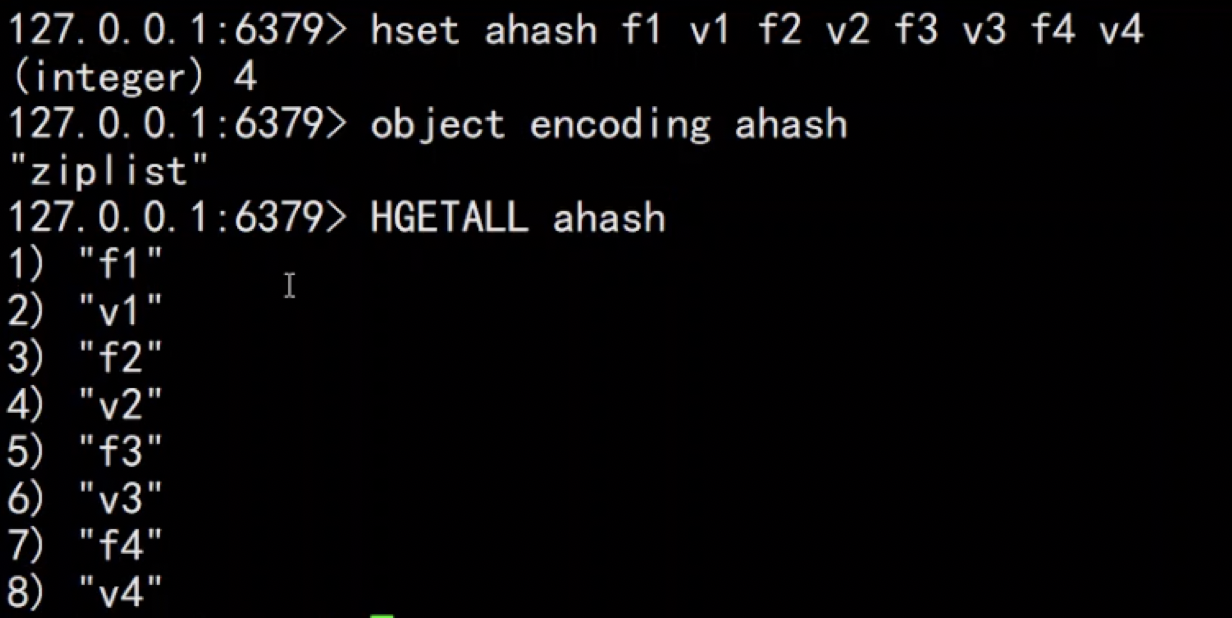

Hash數據類型ziplist編碼

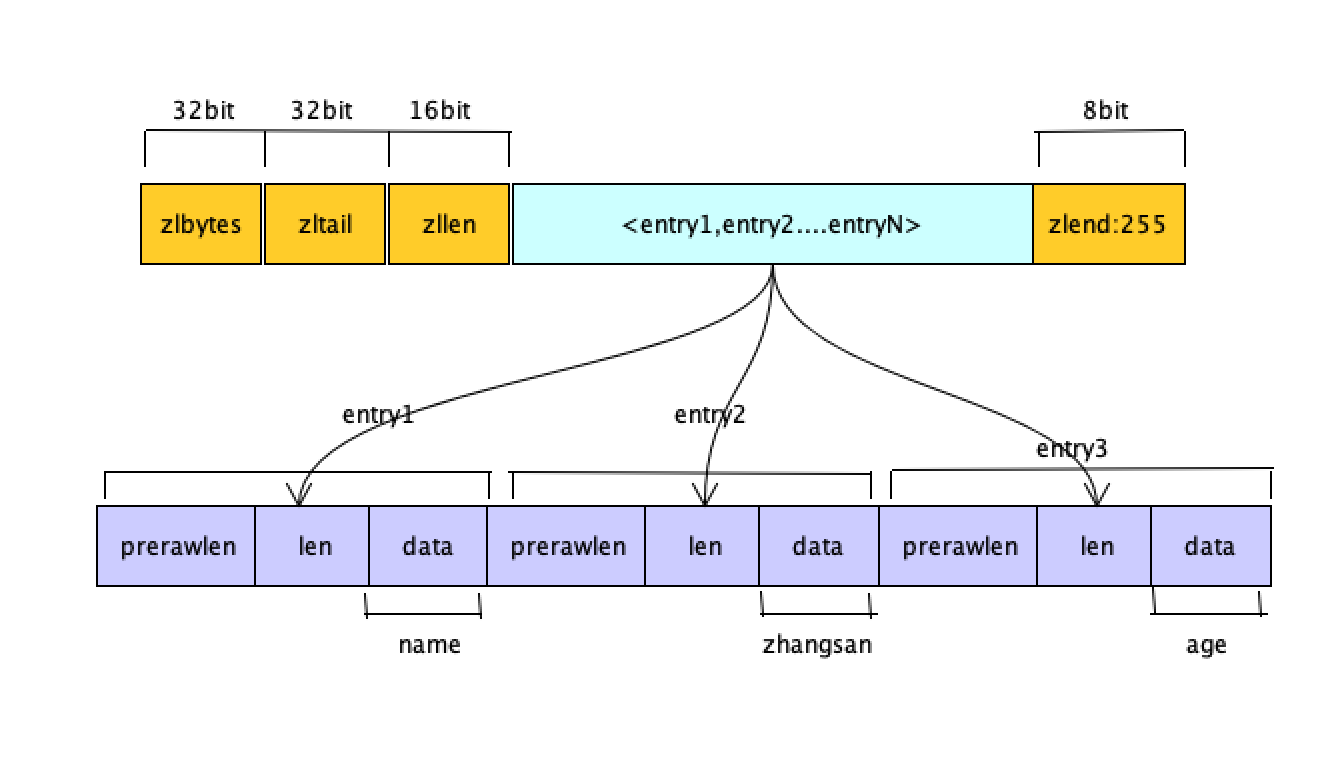

用hash去存儲K-V的時候，比如name、age，一個鍵值對拆成2個元素放到一個ziplist里面，從而更有效的利用內存。

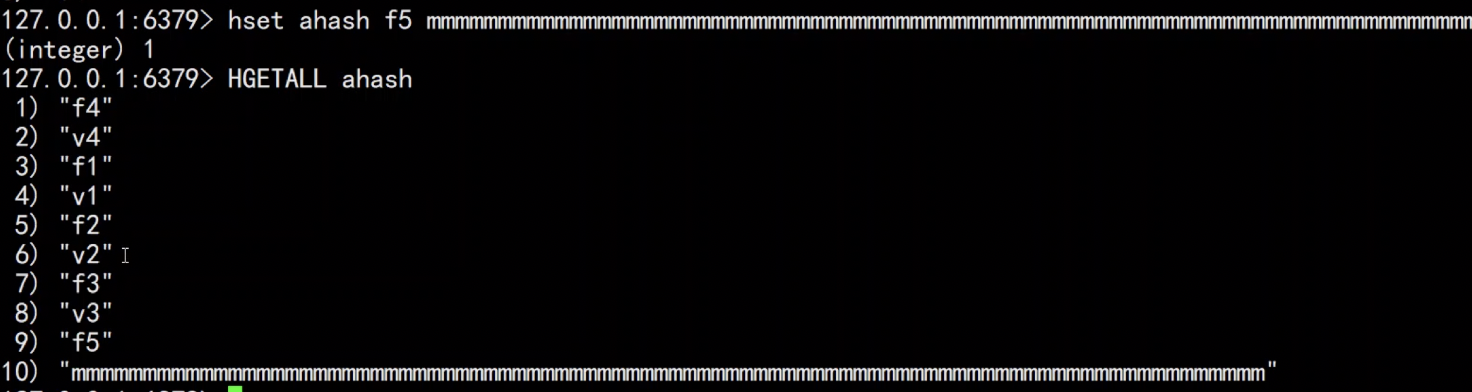

單個元素超過64字節，就會變成無序的hashtable編碼存儲

有序的ZSet

zset/sorted_set數據類型

ZSet是有序的，自動去重的集合數據類型，ZSet數據結構底層實現為字典+跳表(skiplist)，當數據比較少時，用ziplist編碼結構存儲

• zset-max-ziplist-entries 128

元素個數超過128，將用skiplist編碼

• zset-max-ziplist-value 64

單個元素超過64byte，將用skiplist

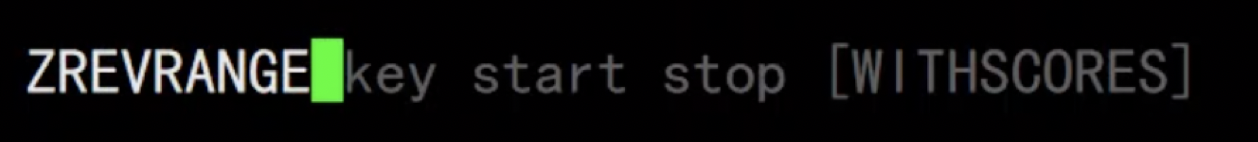

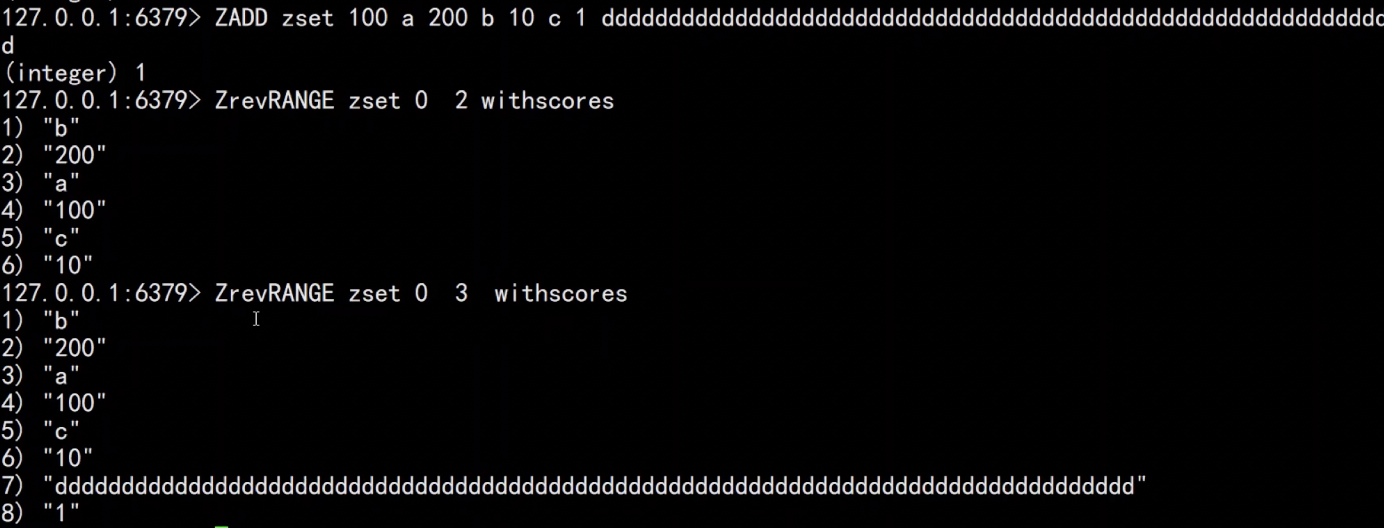

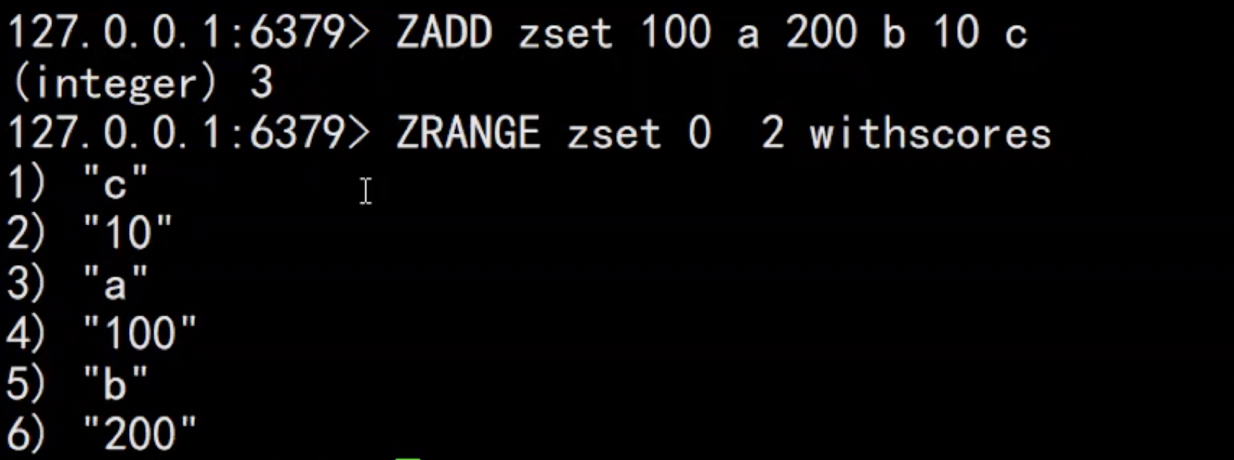

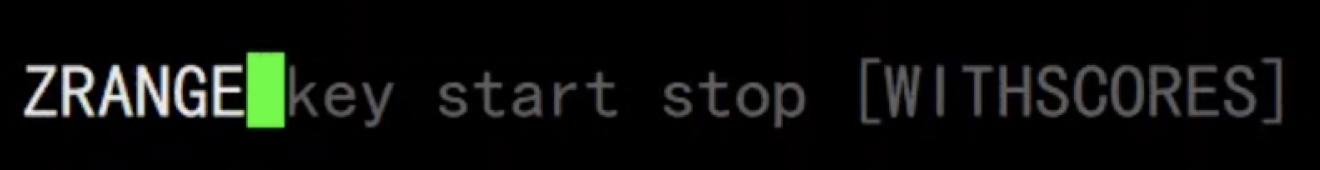

0,2表示排名；withscores表示分值打印

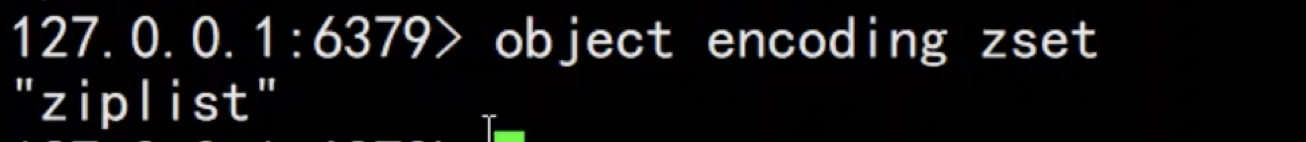

當數據量比較小的時候，編碼是緊湊的連續空間，對內存利用率高，可自動去重。

當數據量比較大的時候，底層編碼就變成了skiplist 跳表

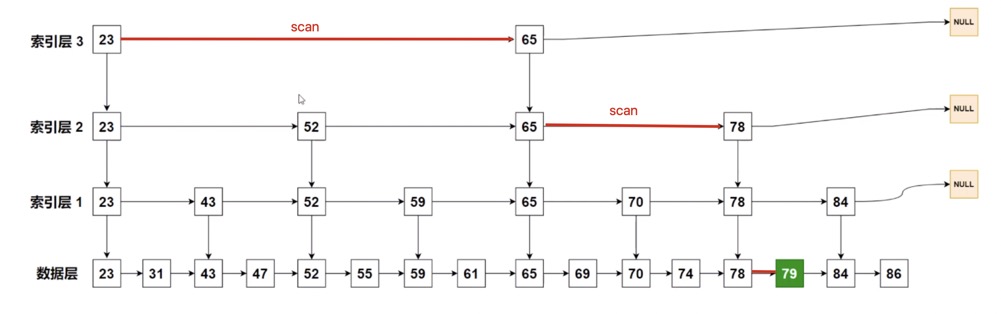

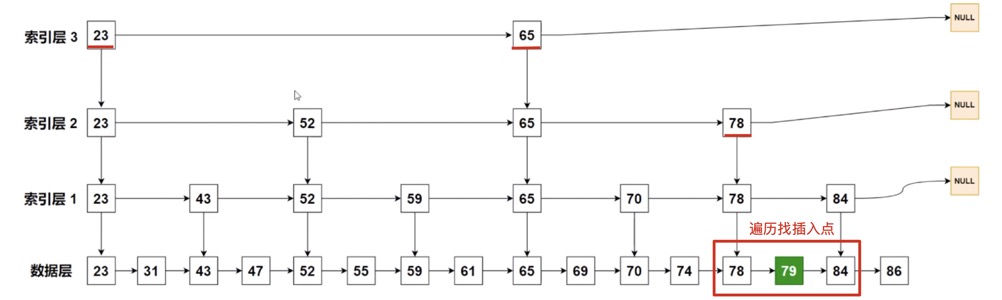

skiplist 跳表數據結構

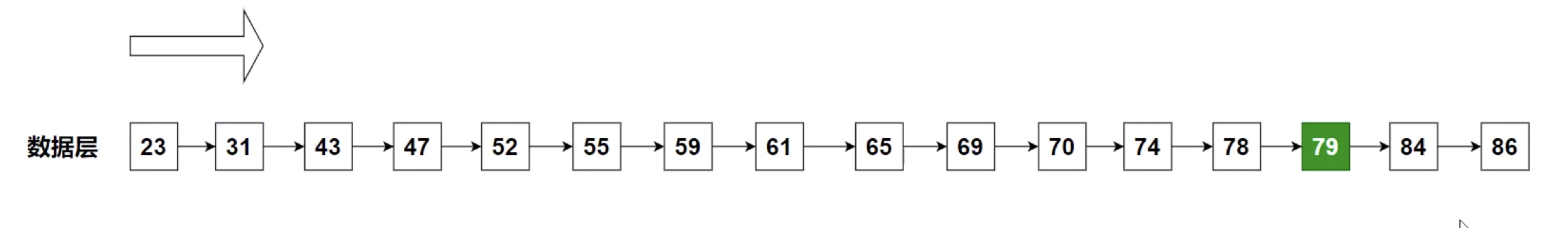

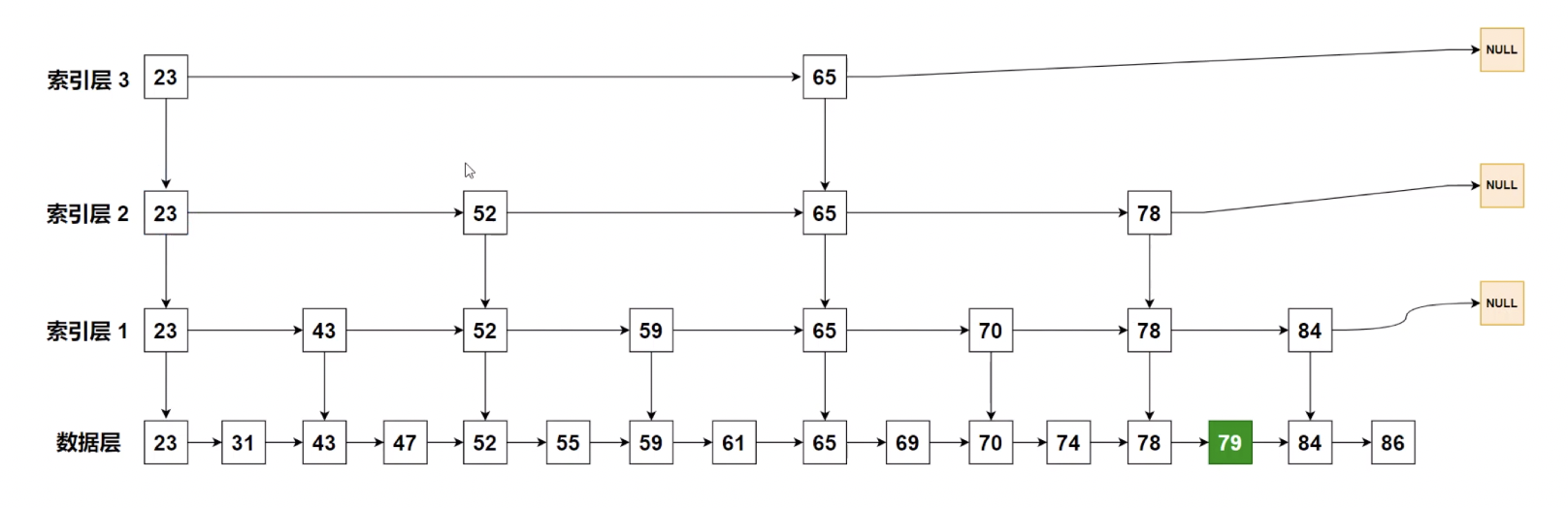

這是一個有序的鏈表，想要找元素79，挨個遍歷才能找到，時間復雜度是O(n)。

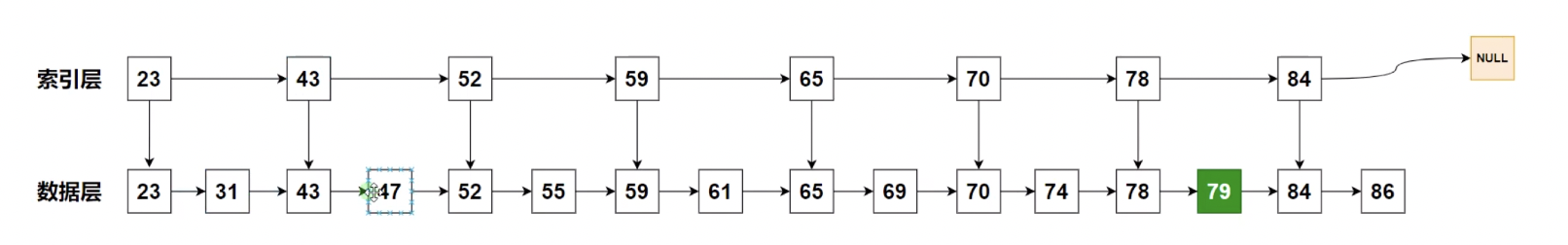

在數據層基礎之上提一個索引層出來，每隔一個元素就提一個索引出來，用索引幫助查詢數據，在索引層直到找到比79大的數據，就不往后找了即索引層找到78，下沉到數據層78，再往后找一個就是79了，這樣就會跳過很多的元素，提高查詢效率。

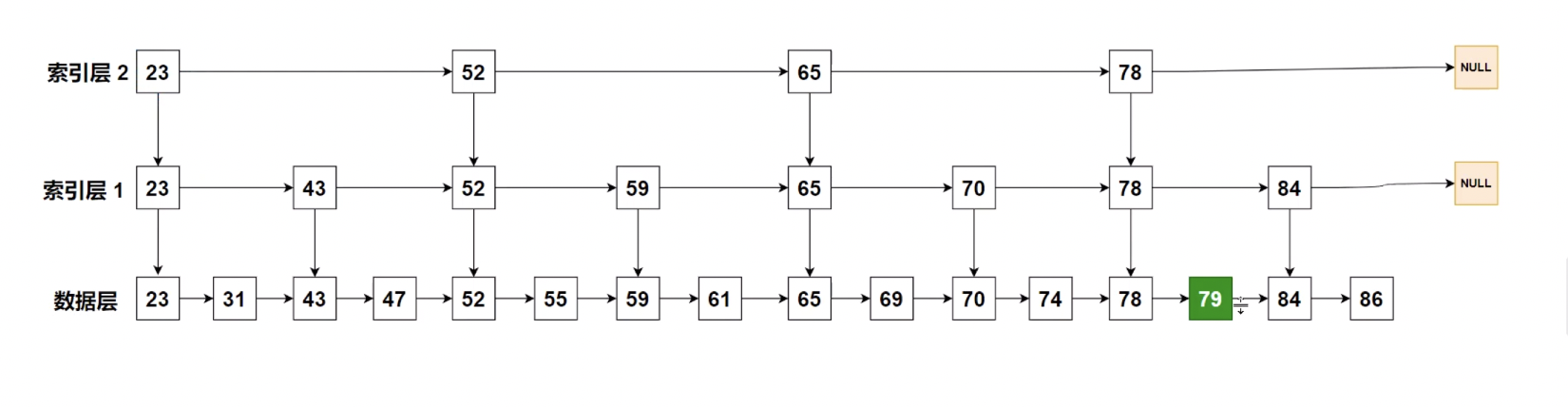

再提一個索引層2

再提一個索引層3

時間復雜度分析

數據： n

index 1 n/2

index 2 n/2^2

index 3 n/2^3

index k n/2^k

每添加一個索引層就減少一半的數據量即索引第三層是索引第二層的一半，索引第二層是索引第一層的一半，索引第一層是數據層的一半。

每一層都只需要常數級別查詢次數即可，該查詢次數就是層高。

根據數據歸納法，假設索引層最頂層有2個數據，即n/2^k=2 => 2^k=n/2 => k= log_2 n

以2為底，n的對數即log n的時間復雜度。

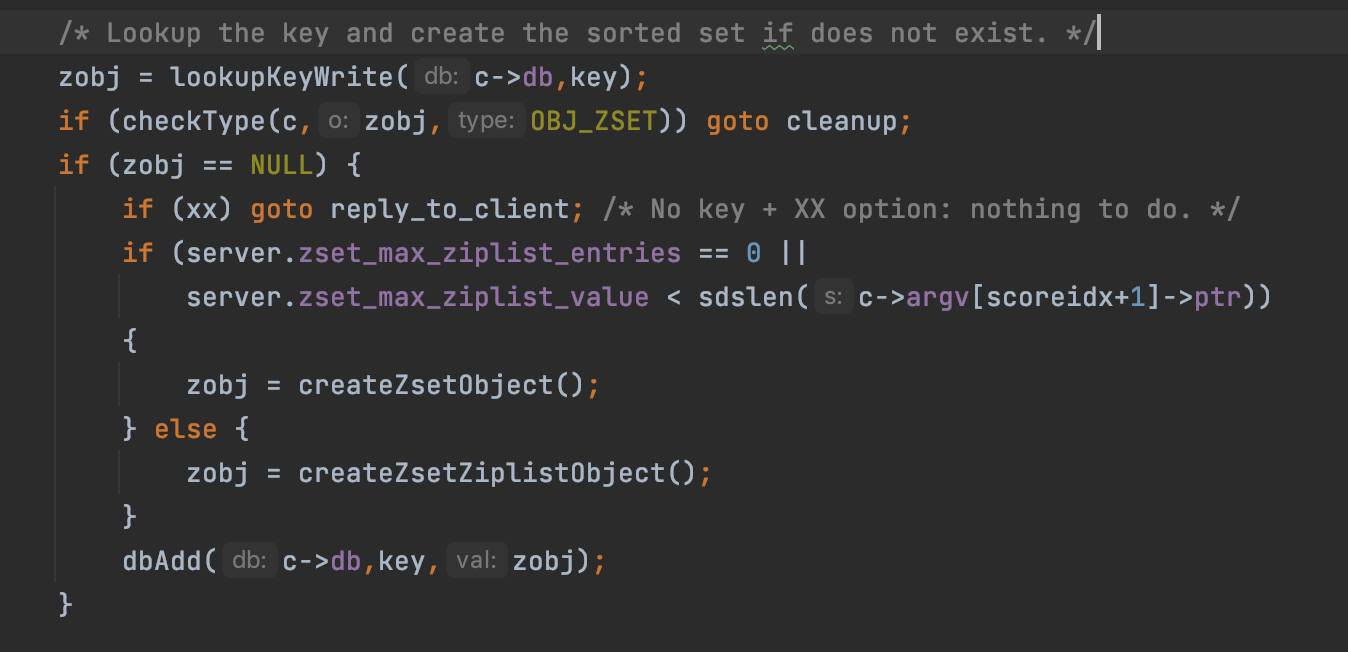

zadd源碼

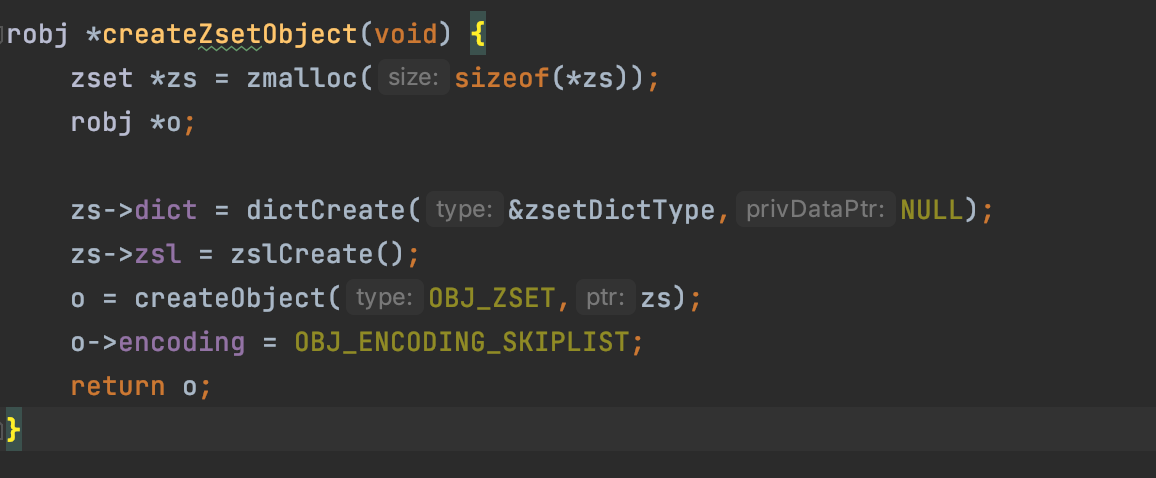

查詢zset，如果沒有，則創建一個跳表或zskiplist

• 創建跳表zskiplist

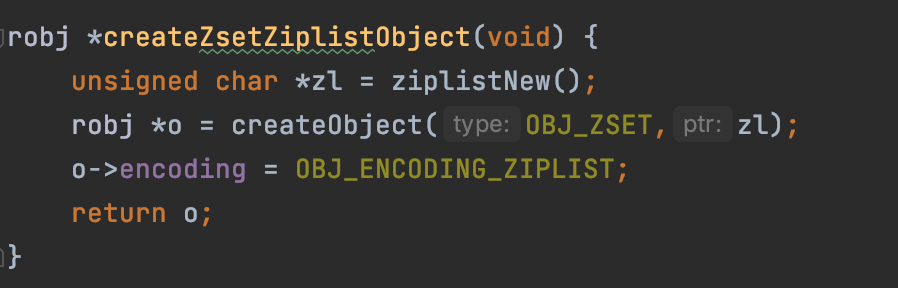

• 創建ziplist

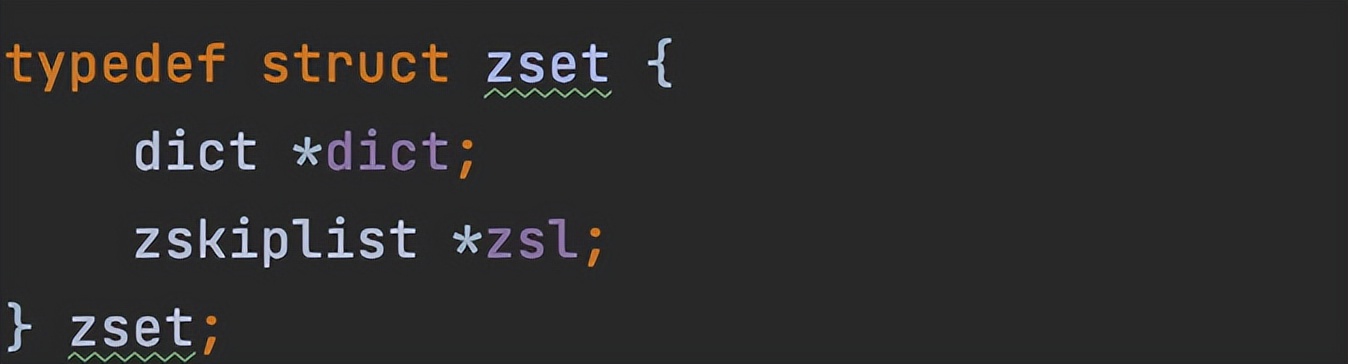

zset是復合型數據結構:字典+跳表

字典可以最快速的索引到記錄，跳表存儲的是有序的數據。

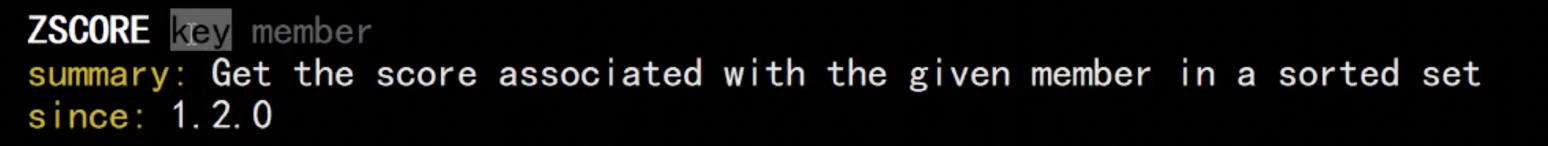

zscore O(1)的時間復雜度，通過元素拿到分值，查詢效率高效是源于zset的dict字典數據結構。

dict里面存儲的是索引，不是真正的值，真正的值只有一份，是由dict和zskiplist共享，盡量減少存儲空間的前提下提升訪問速度。

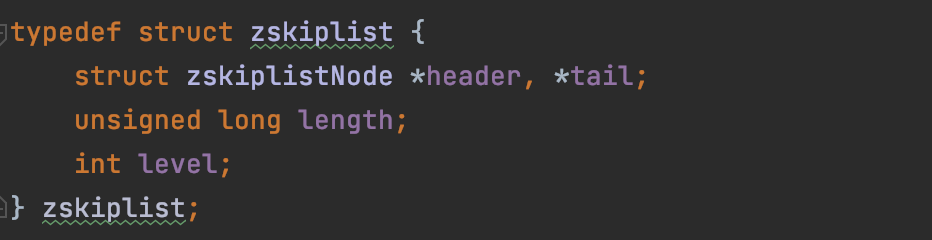

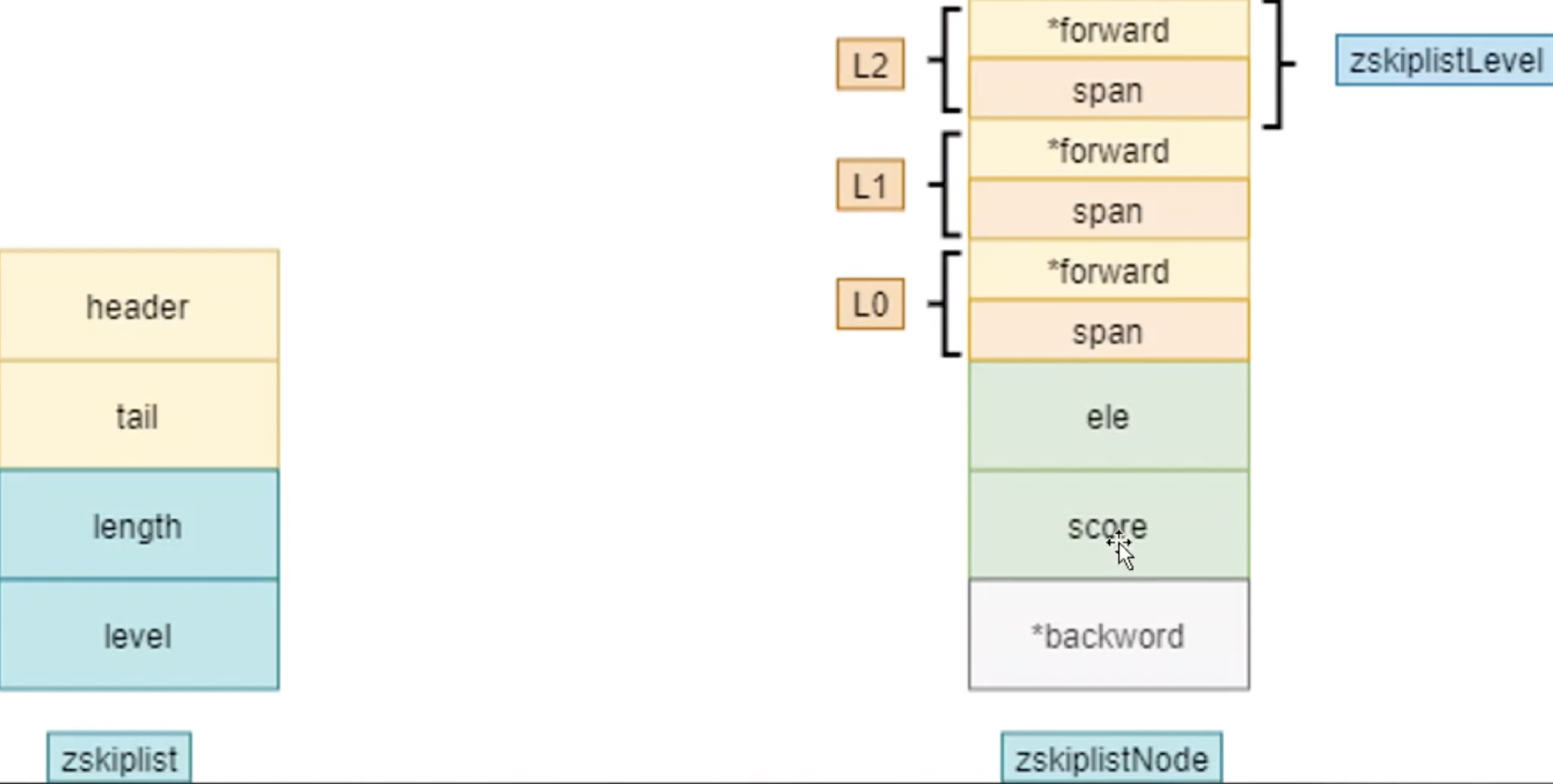

zskiplist

• skiplistNode *header, *tail

雙向指針

1、可以從前往后遍歷

升序

2、也可以從后往前遍歷

倒序

• long length

元素個數

• int level

索引最高的層高。在redis中索引層的索引沒有那么規律，而是用隨機數生成的。

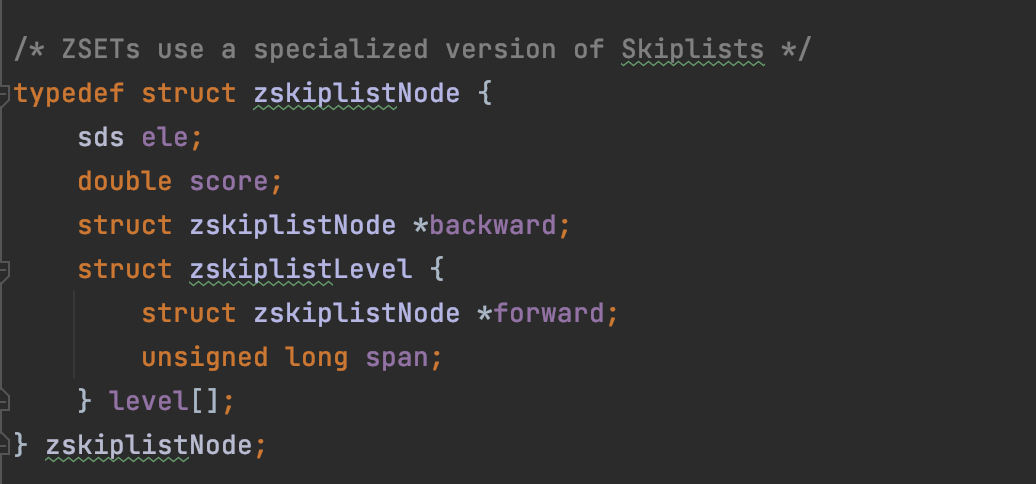

zskiplistNode

• sds ele 元素
• double score 分值
• zskiplistNode *backward; 同類型指針，指向后面的節點
• zskiplistLevel level[] 索引層是個數組
• zskiplistLevel.zskiplistNode 指向前面的節點
• long span 兩個索引層之間的間隔

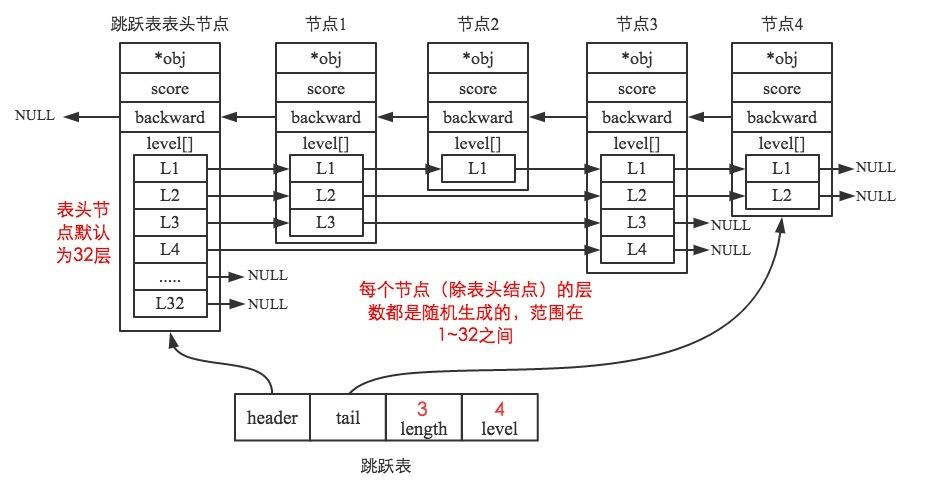

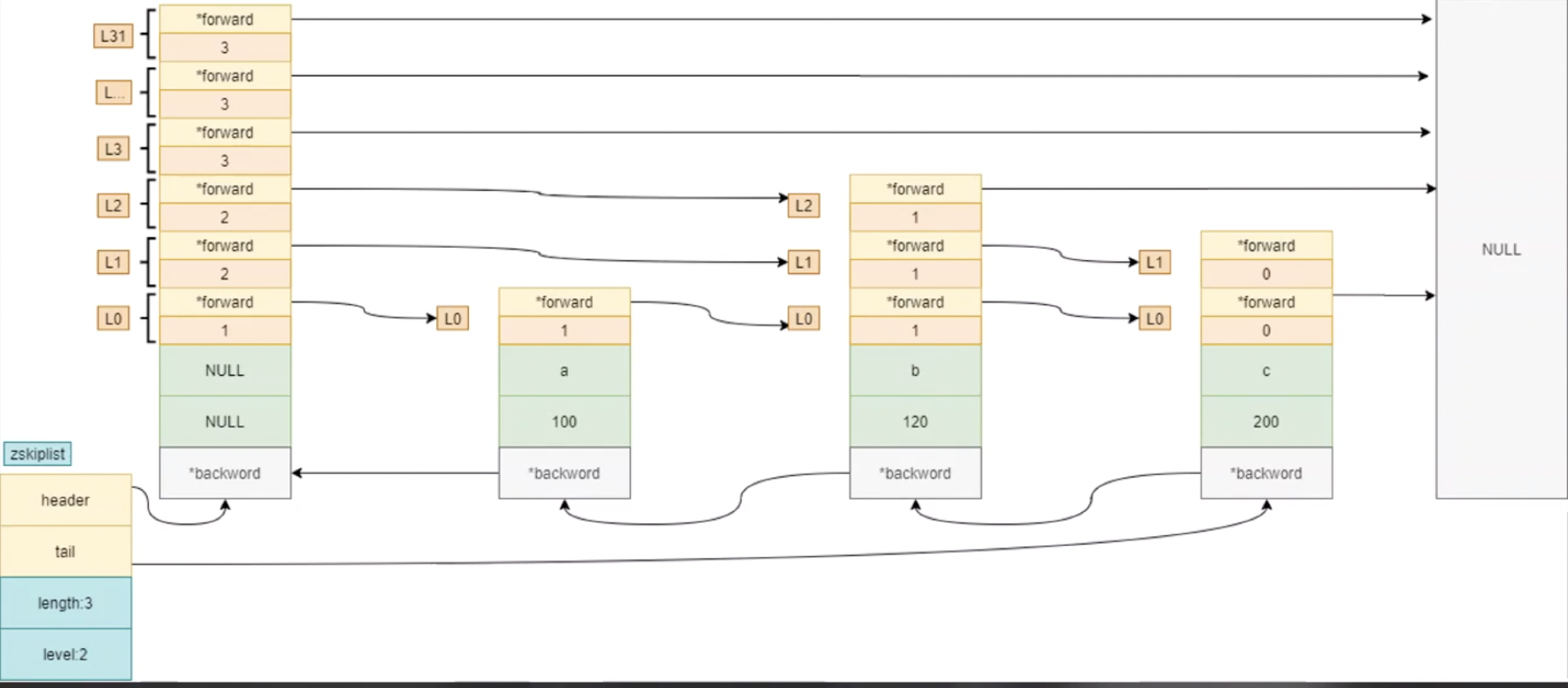

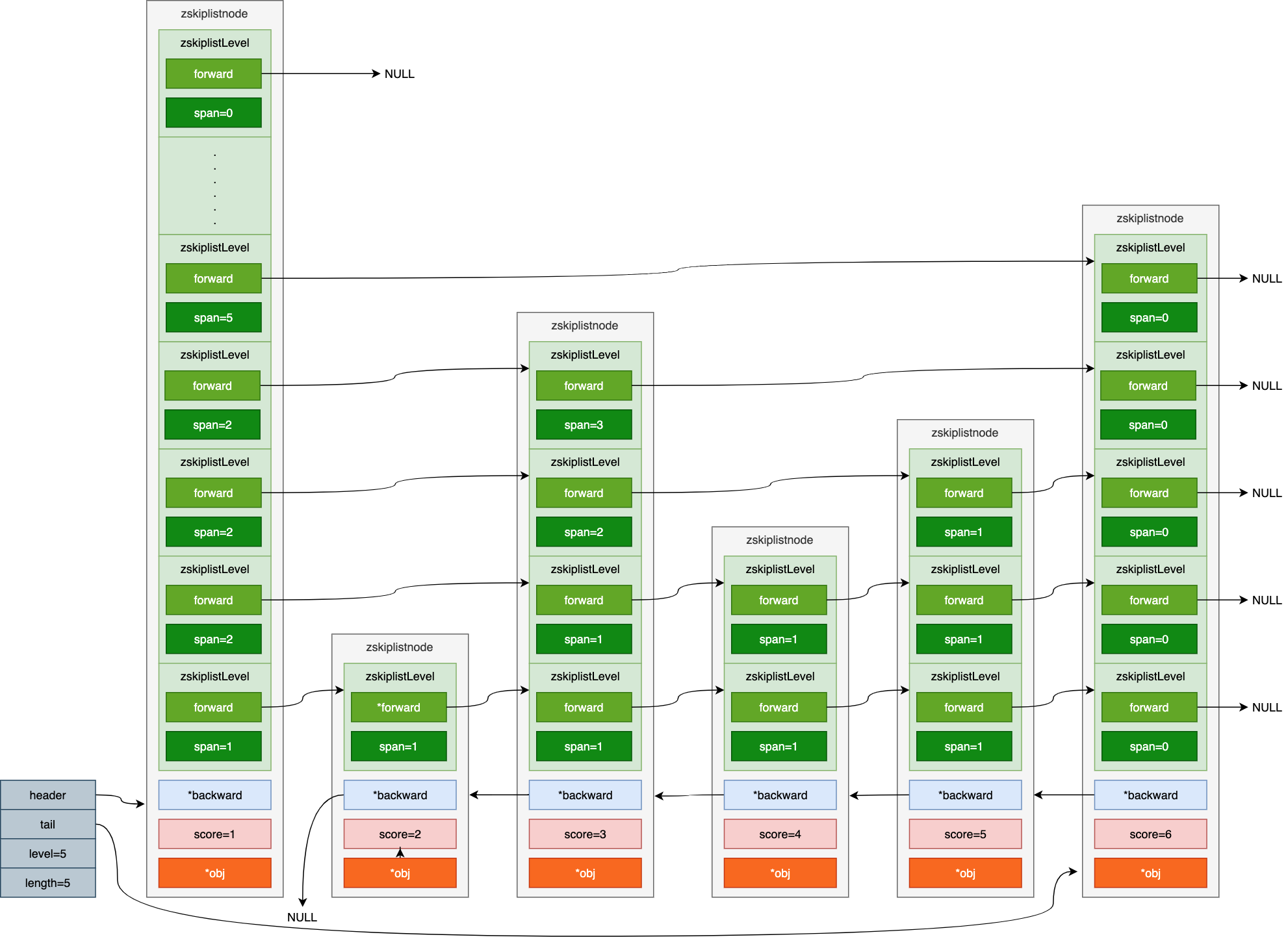

zskiplist數據結構補充說明

• header指向頭結點，頭結點的層高始終為64層
• level保存跳表中節點層數最高值，但是不計算頭結點的層高
• length保存跳表中節點個數，但是不包括頭結點
• tail指向尾節點

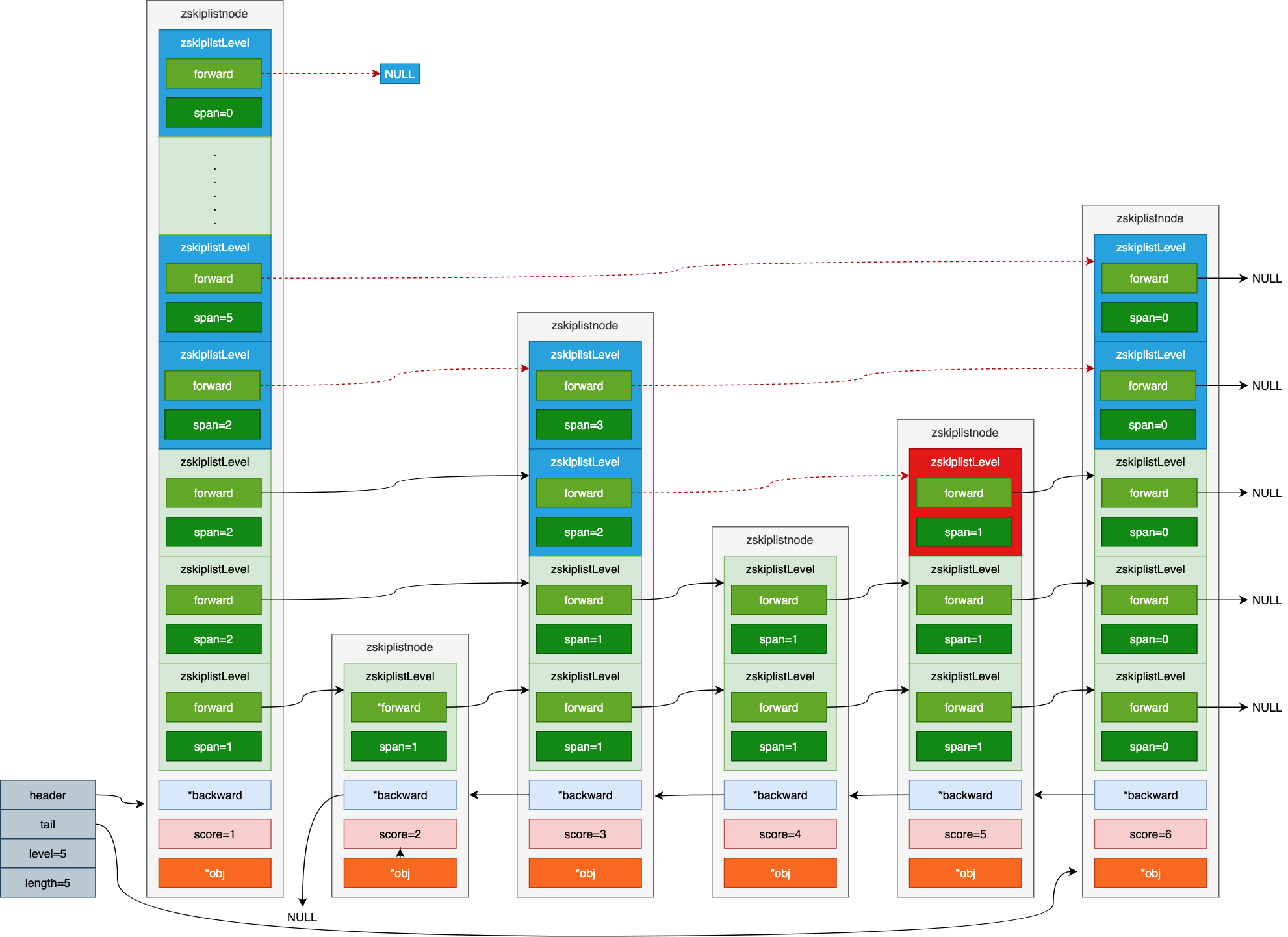

舉例說明：

假設要找score為5的元素

（1）首先從頭結點的最高層（也就是64層）開始查找，但是由于頭指針中保存了當前跳表的最高層數，所以直接從頭結點的level層開始查找即可。如果zkiplistLevel的forward為NULL，則繼續向下

（2）直到頭結點中第5層的zskiplistLevel的forward不為空，它指向了第6個節點的第5層，但是這個節點的score為6，大于5，所以還要從頭結點向低層繼續查找

（3）頭結點中第4層的zskiplistLevel的forward指向第3個節點的第4層，這個節點的score為3，小于4，繼續從這個節點的forward向后遍歷。它的forward指向第6個節點的第4層，這個節點的score為6，大于5，所以還要從前一個score為3的節點向低層繼續查找

（4）第3個節點第3層的zskiplistLevel的forward指向第5個節點的第3層，而它的score正好為5，查找成功

求元素79的排名，每經過一個節點就計算它之間的span，就能算出它的排名。

將生成好的zset放入db中

先rehash，然后存儲在hashtable中去。

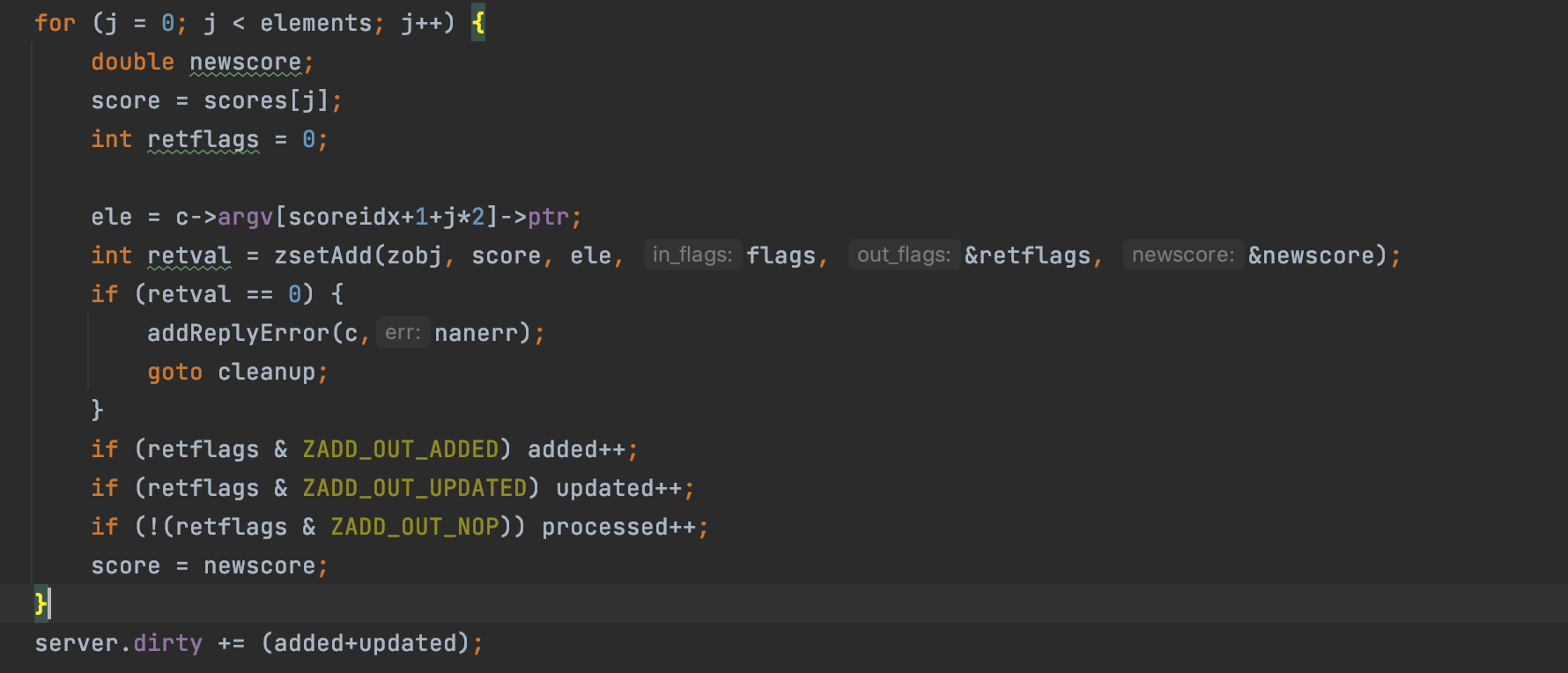

然后就是計算分值并往zset中添加元素

• 往ziplist添加元素

• 往跳表中添加元素

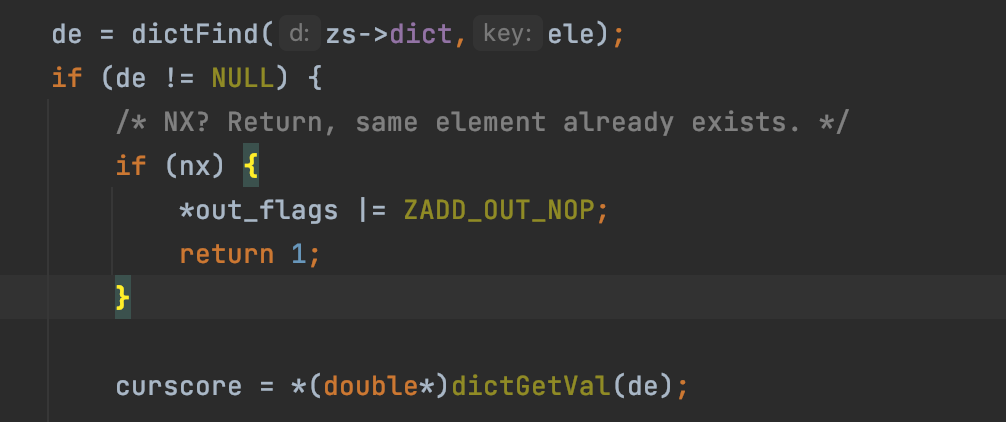

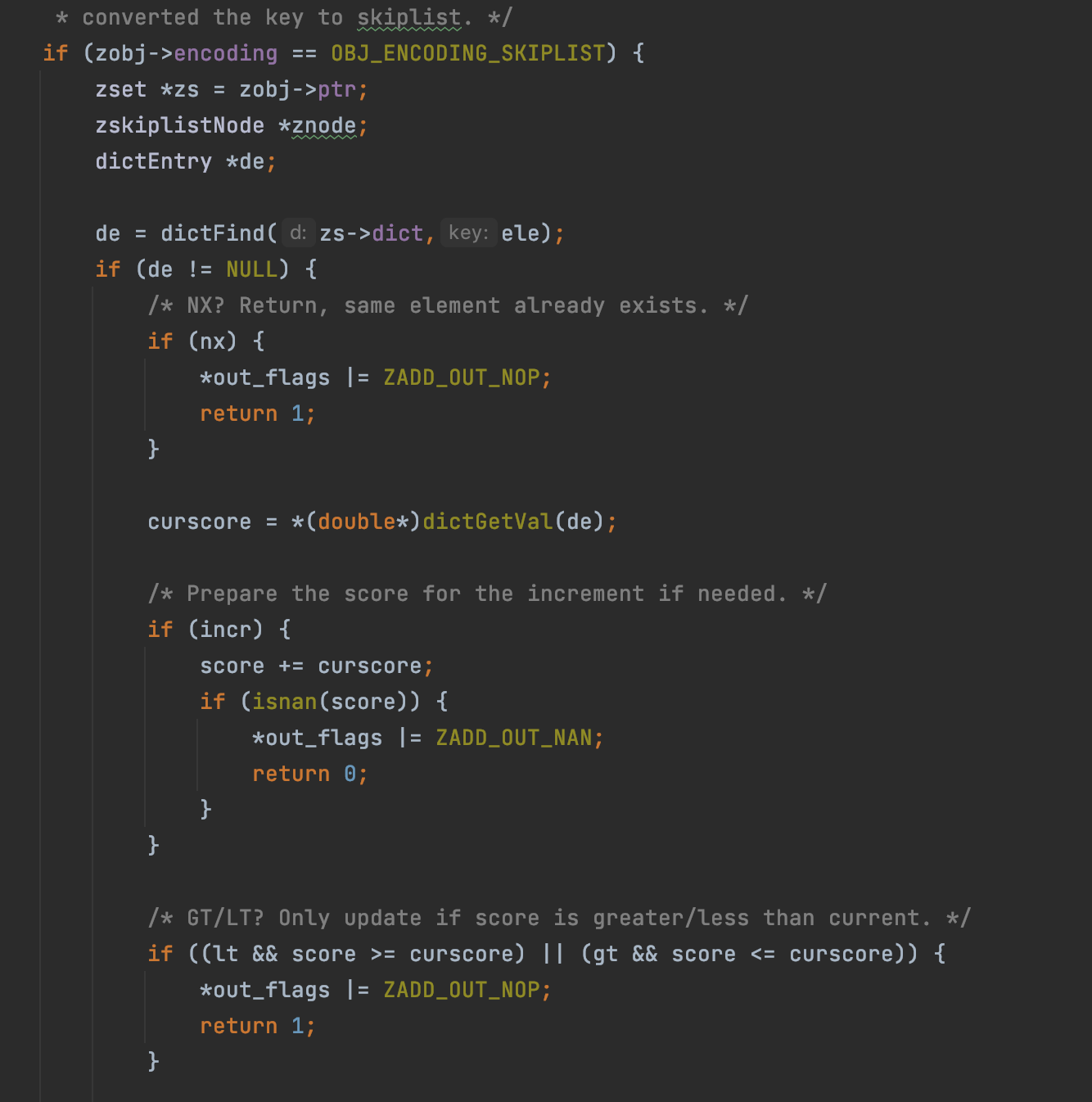

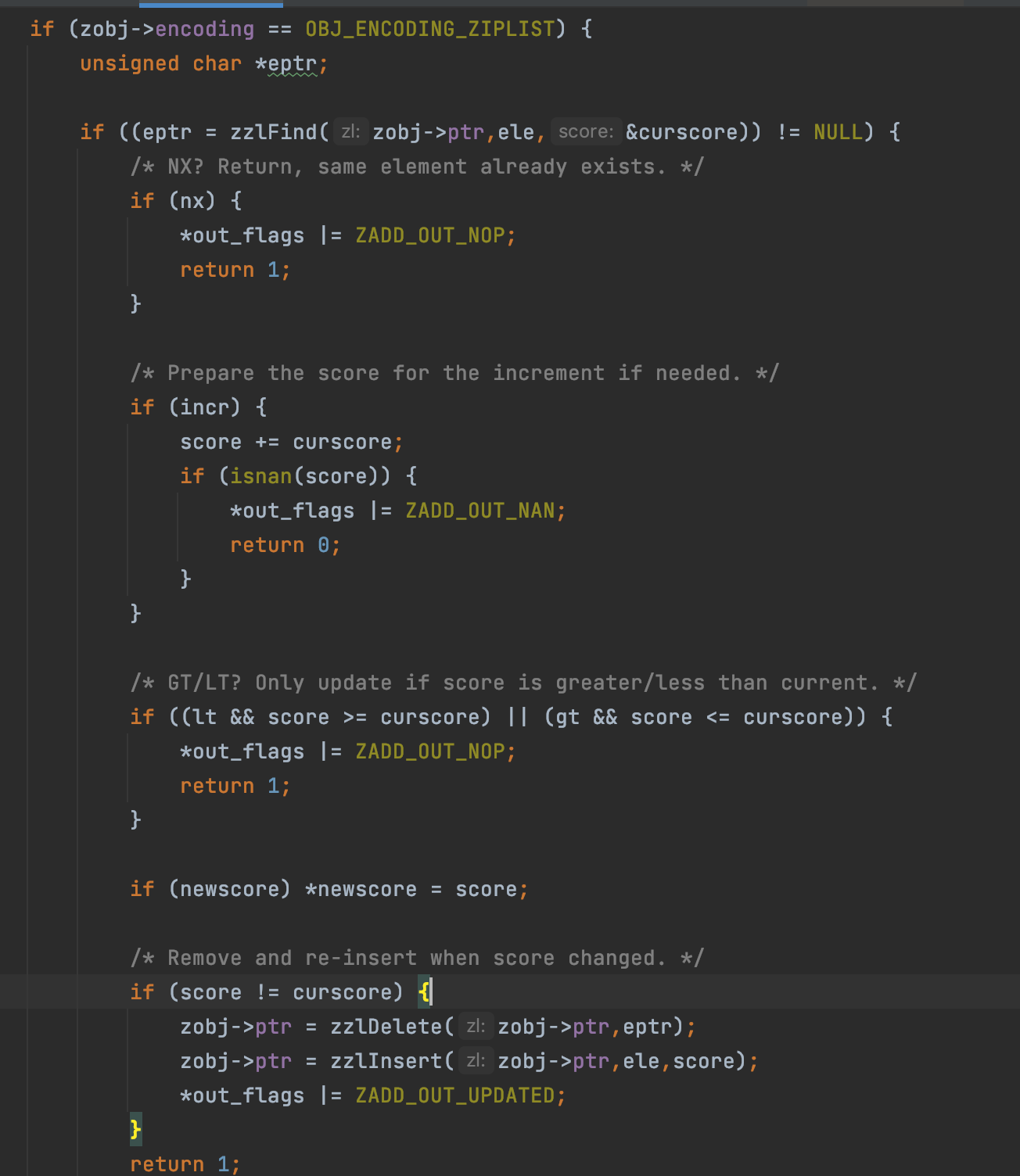

從跳表字典中查找記錄

時間復雜度是O(1)。

如果de不為空，說明元素之前已存在了，此時如果是setnx，則會直接抱異常，否則可以修改它的值。

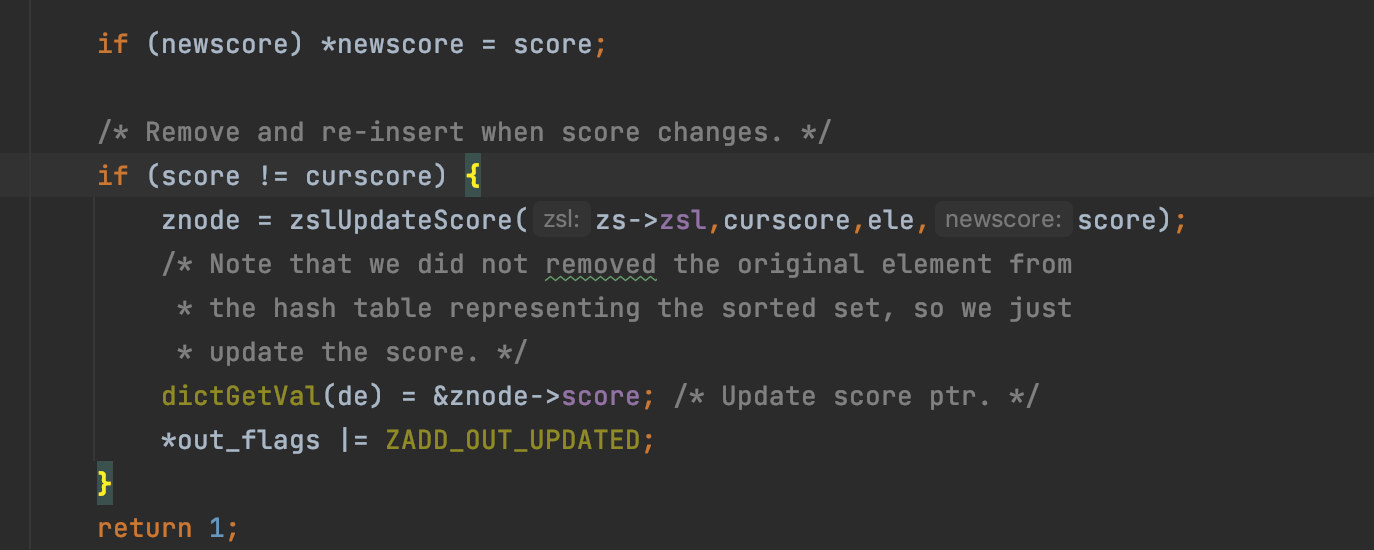

如果兩個值不相等，先刪除再插入數據。

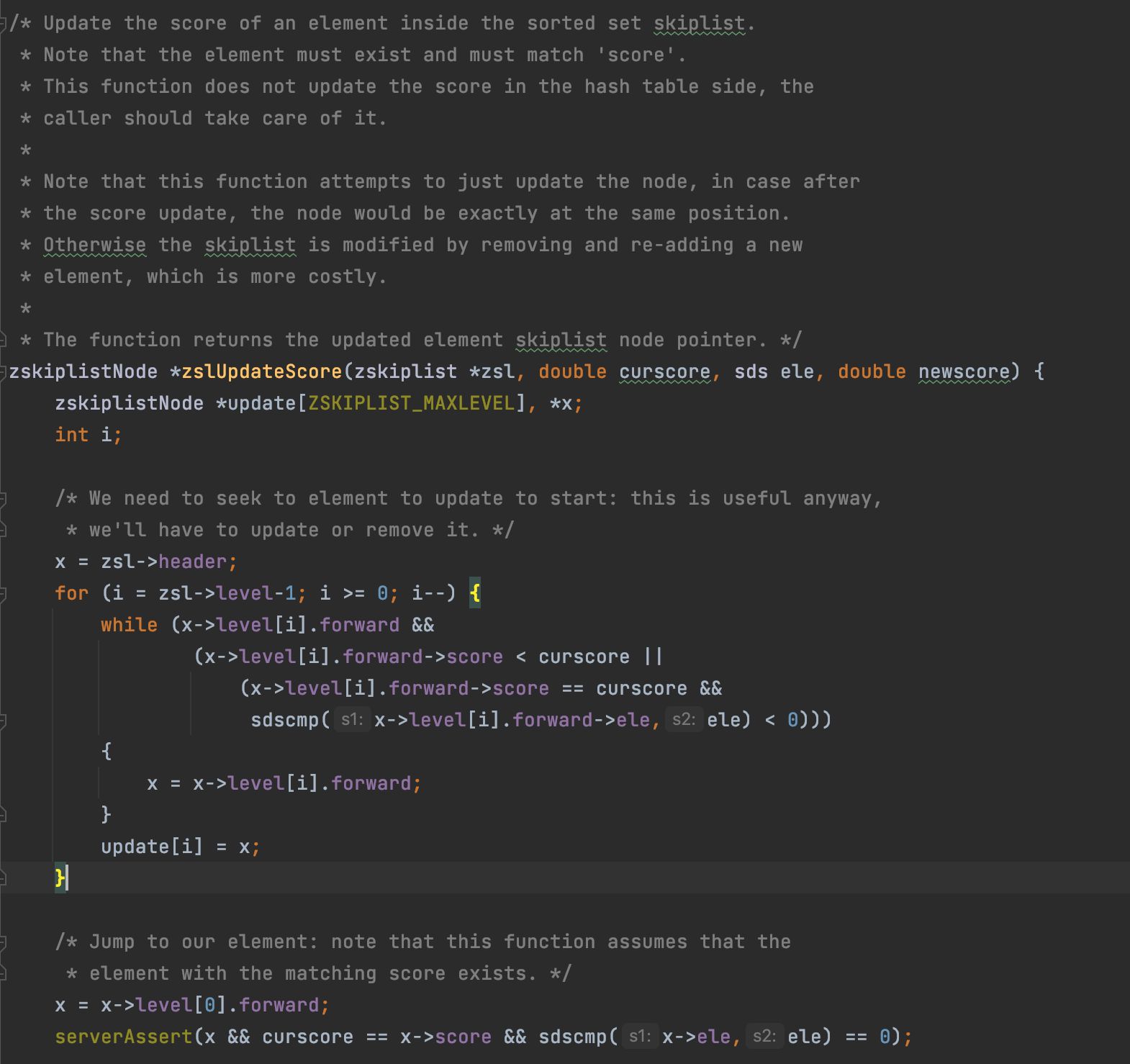

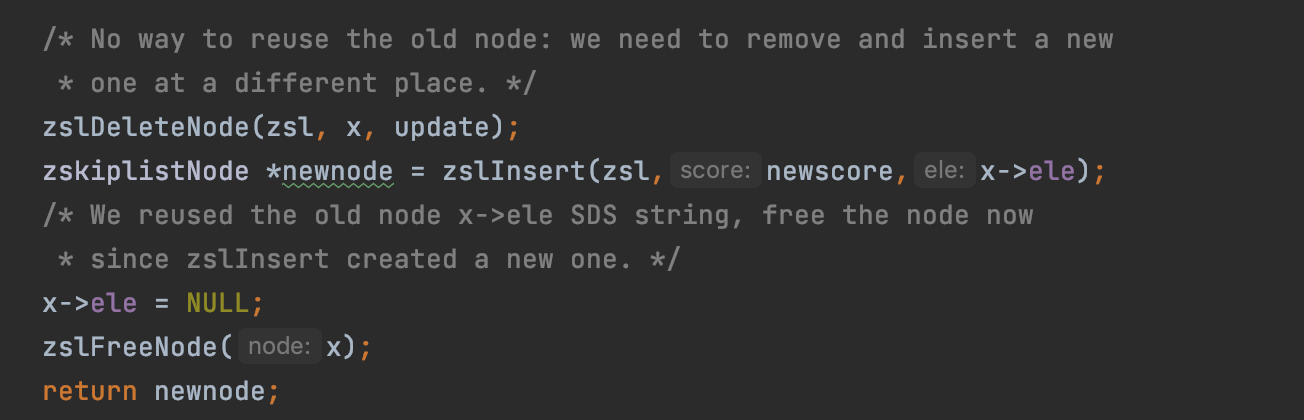

zslUpdateScore

Redis中的做法比較簡單，先找到待修改的節點，直接刪除，然后插入修改后的新的節點。

找新增元素的位置：遍歷所有的索引層，找位置。

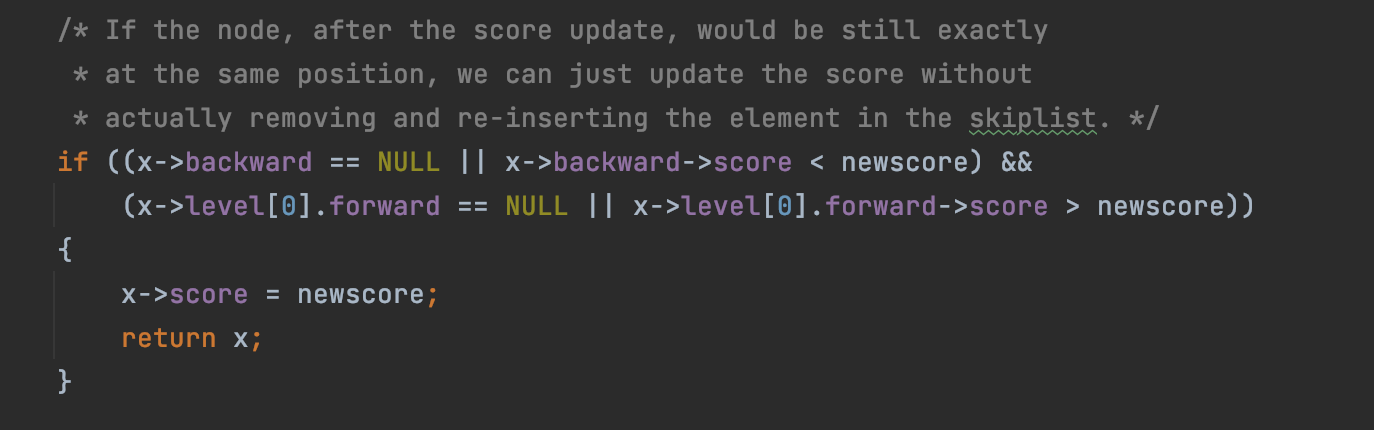

判斷分值在什么地方，如果在原來元素的位置，不用移動元素，更新分值即可。

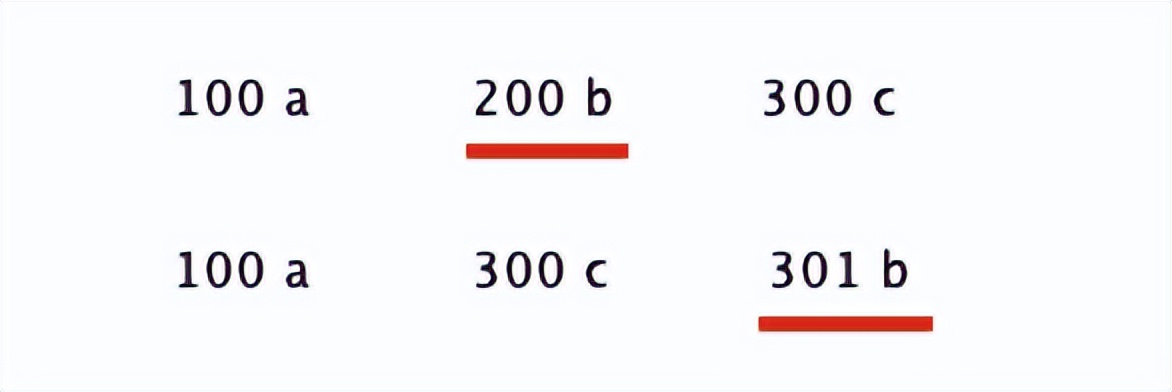

比如

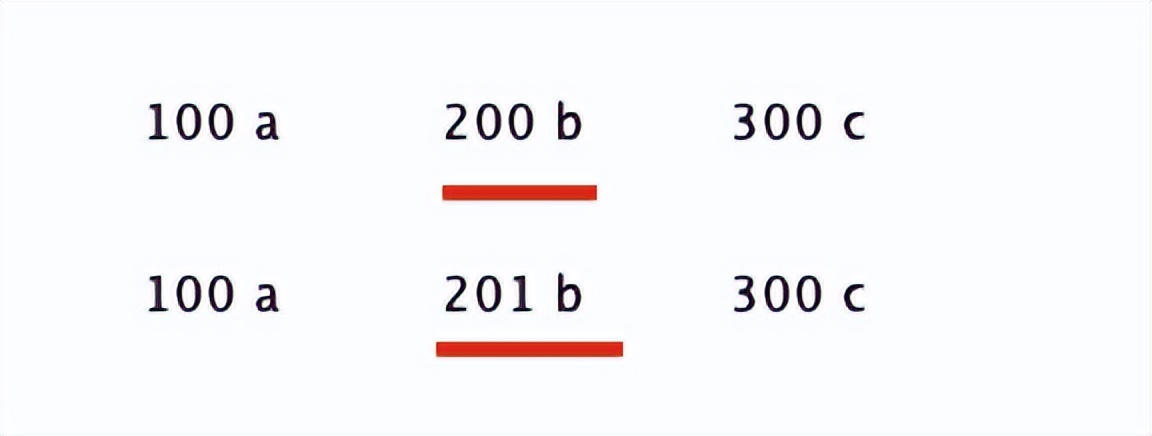

將b元素的分值由200修改成201，其他元素沒有變化，排名不變。

將b由200修改成301，排名發生變化

刪除原來的元素，再插入新的

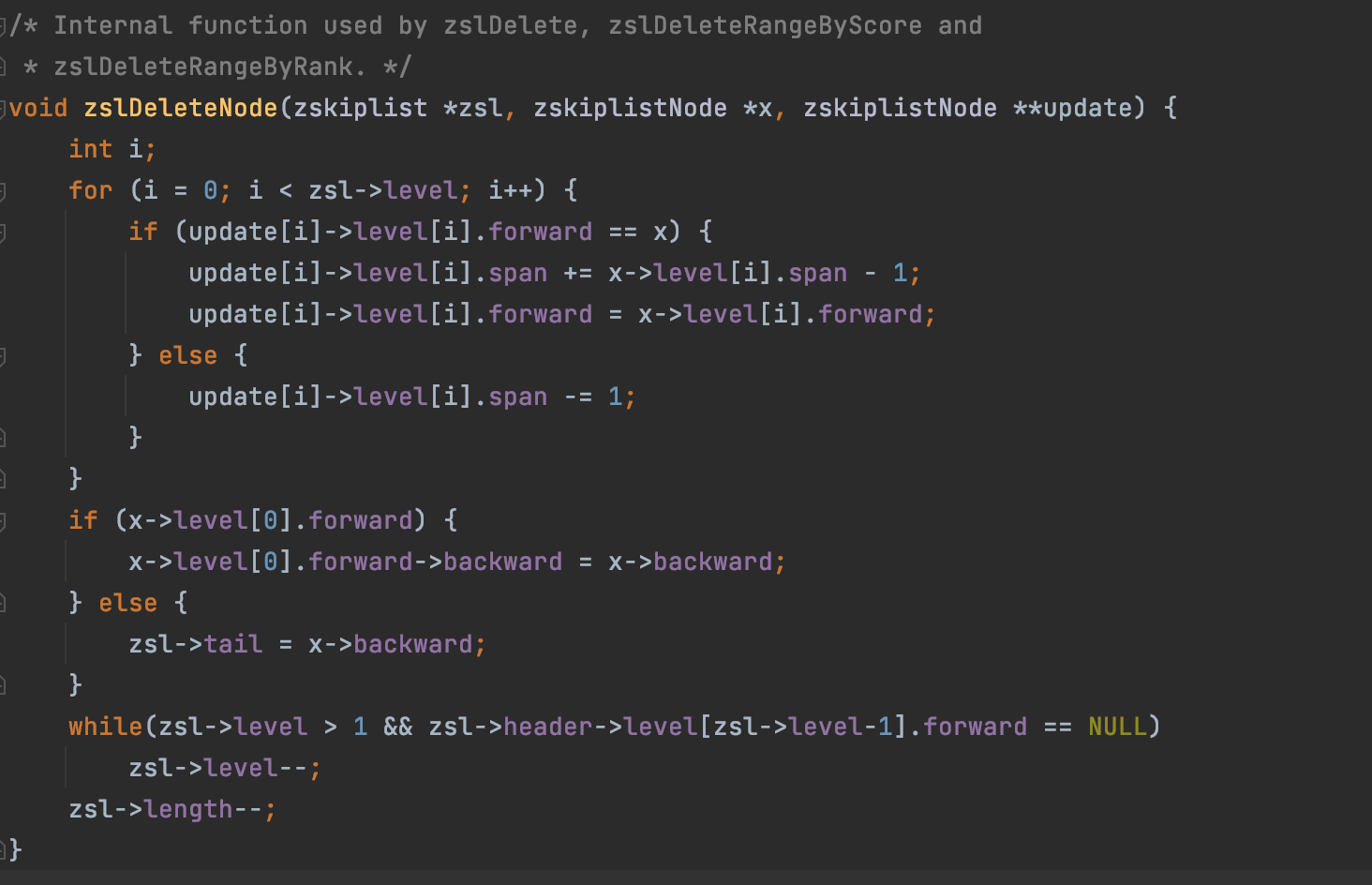

刪除邏輯 zslDeleteNode

（1）找到待刪除的節點，刪除節點，更新前面節點的跨度和跳表最大層高

（2）更新新節點的各層的forward以及backward指針

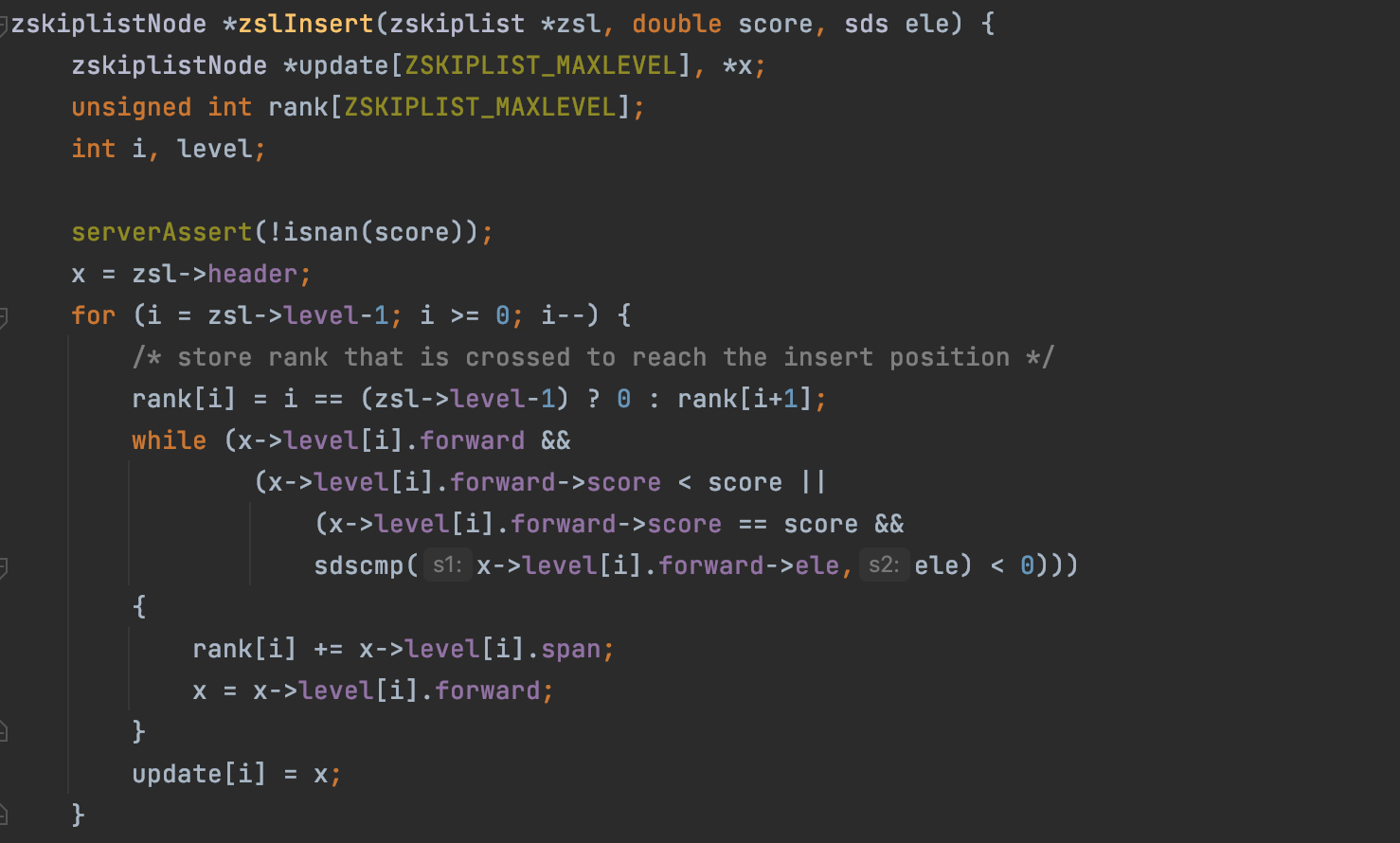

新增邏輯 zslInsert

（1）首先，插入結點時，都會隨機為新的節點分配一個小于64的層數，并且層數越小概率越大，層數越高概率越小

（2）查找到小于待插入score的分?jǐn)?shù)值中最大的那個節點，如果score相等，則通過value比較

（3）在找到的節點后面插入新的節點。同時更新前面節點的跨度和跳表最大層高

（4）更新新節點的各層的forward以及backward指針

插入節點，最關鍵在于索引層的創建和指針的關聯關系

第一步：找插入的位置

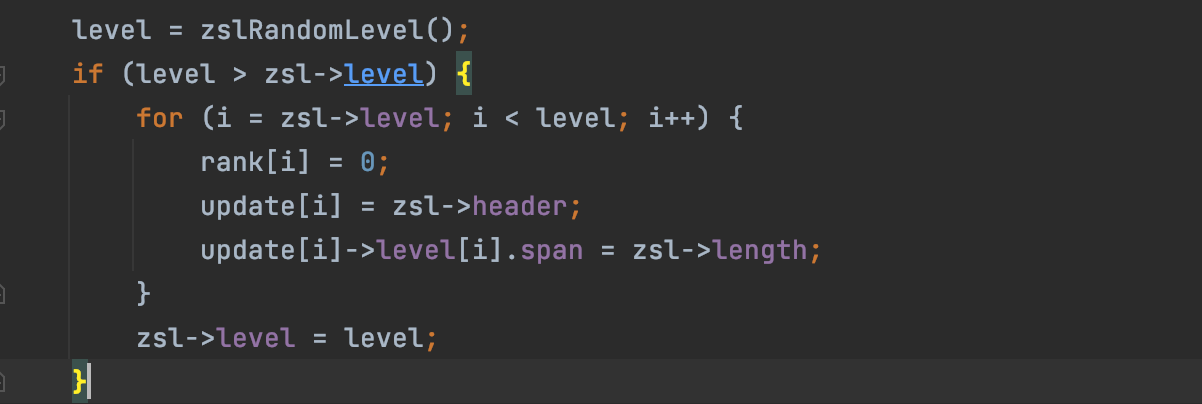

第二步：創建索引層

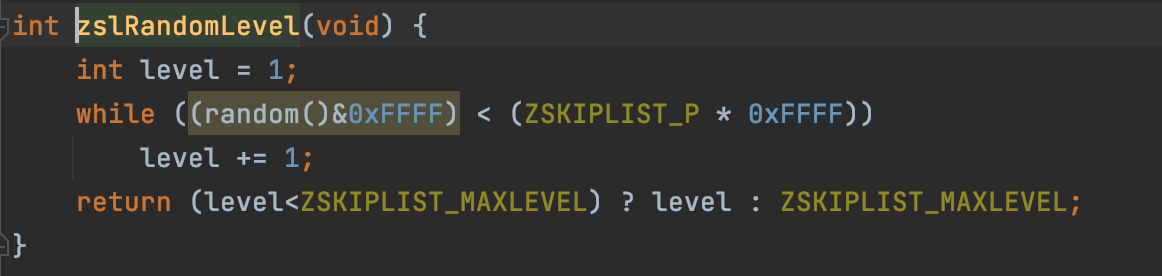

在創建節點之前，先創建索引層，通過隨機算法生成

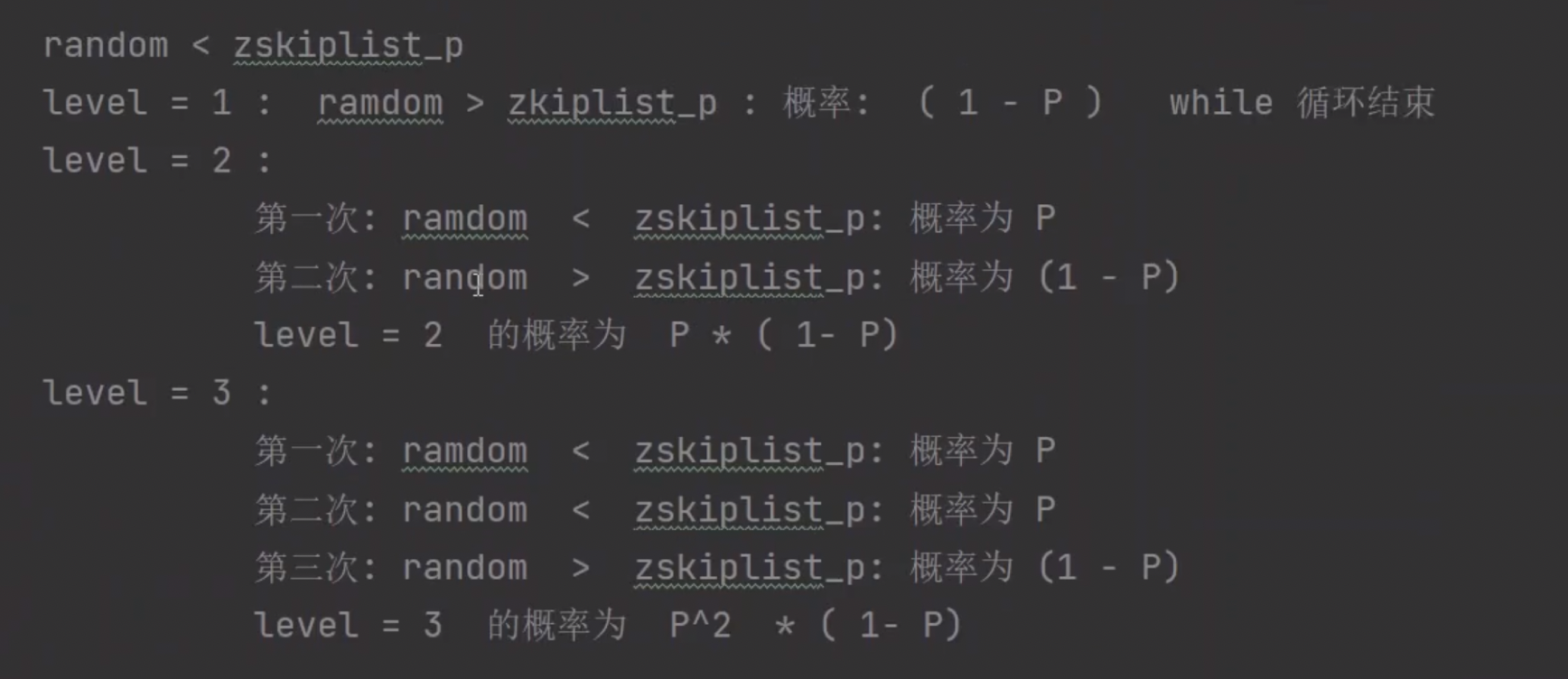

while循環的條件是隨機數random 小于 P=1/4 ，結束循環的條件是1-P

1、

level=1 第一層索引的生成概率即生成完第一層索引循環就結束的概率是1-P=3/4

2、

level=2 第二層索引的生成概率即生成完第二層索引循環就結束的概率是 P*(1-P)

• 第一次level=1 生成第一層索引的概率是1/4
• 第二次level=2 生成第二層索引的概率是3/4

3、

level=3 第三層索引的生成概率是 P^2 * (1-P)

• 第一次level=1 生成第一層索引的概率是1/4
• 第二次level=2 生成第二層索引的概率是1/4
• 第三次level=3 生成第三層索引的概率是3/4

綜上：層數越高，生成的概率越低，導致越高層的索引就越少，越低層的索引更多。

層數越高，出現的概率越低，節點越少，能夠一次性判別的元素更多。

創建好索引之后，每個索引的初始化參數都設置好，包括span的重新設置。

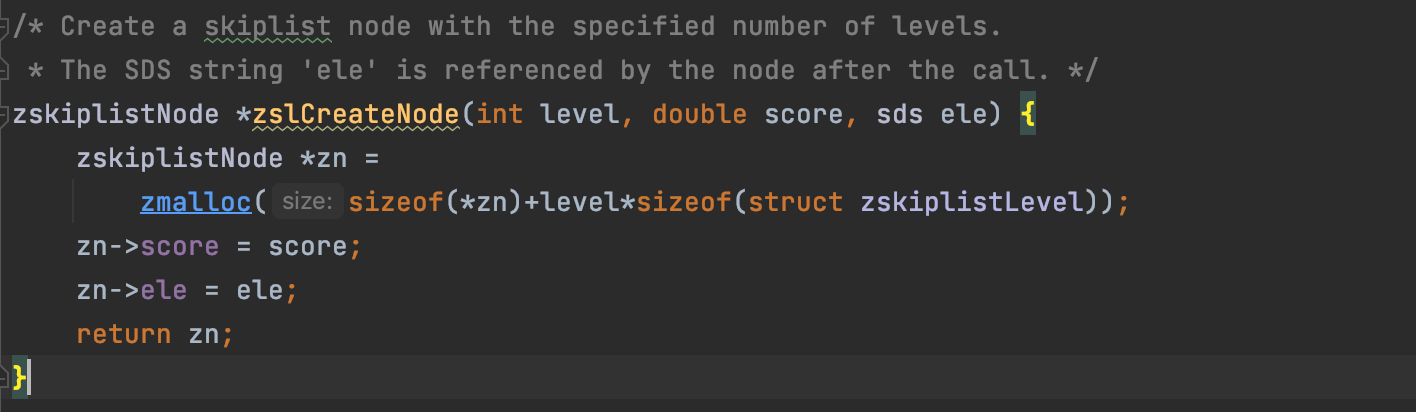

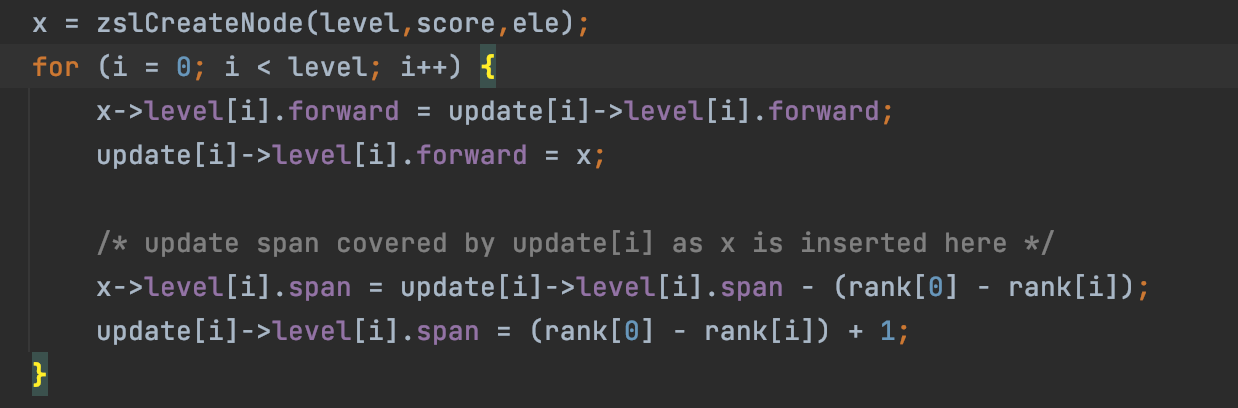

第三步: 創建節點

索引層作為參數傳遞進入

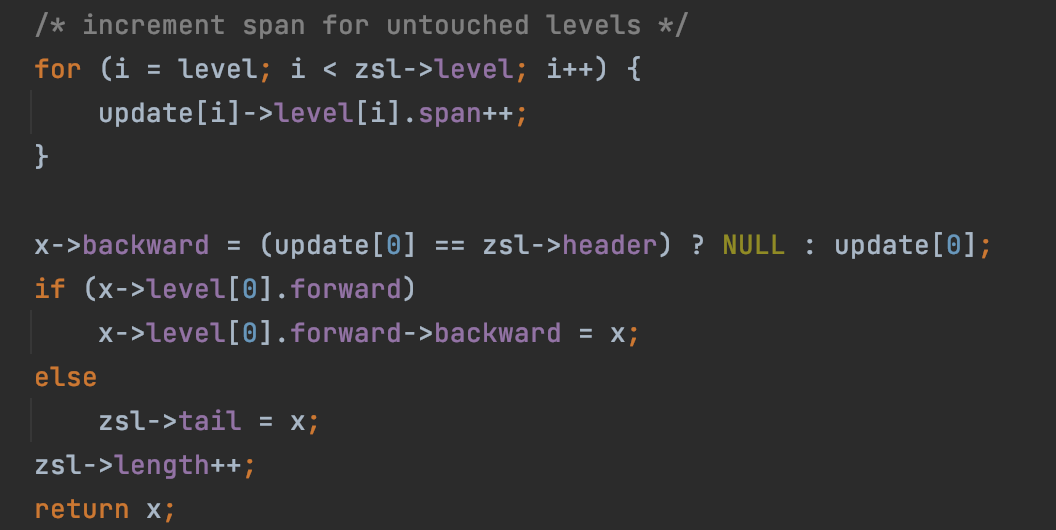

節點創建好之后，再更新節點關系，包括頭節點指向它的關系、和兩邊節點之間的關系都需要重新創建、span的重新計算

再把對應的統計數據++，因?yàn)樾略隽艘粋€(gè)元素

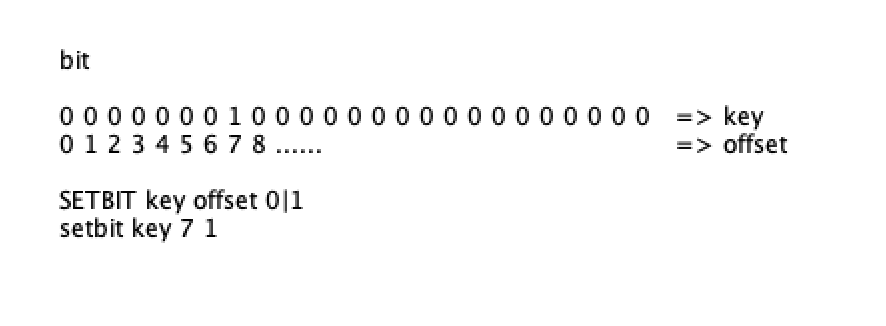

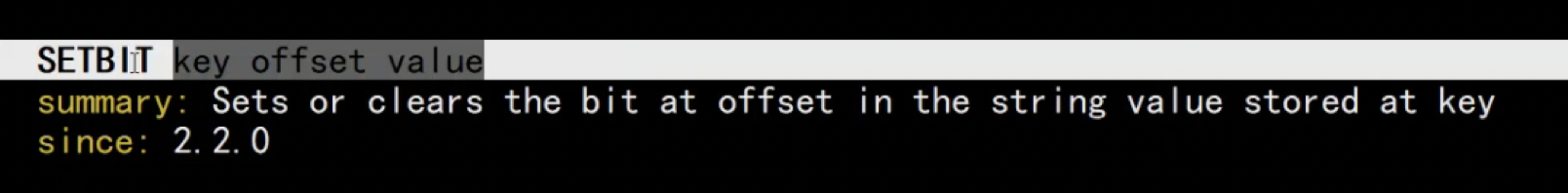

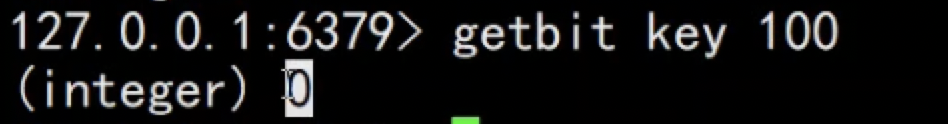

Redis高級數據類型BitMap位圖

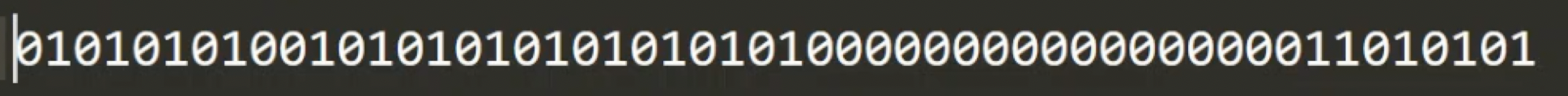

bit是計算機最小的存儲單元，取值為0和1。

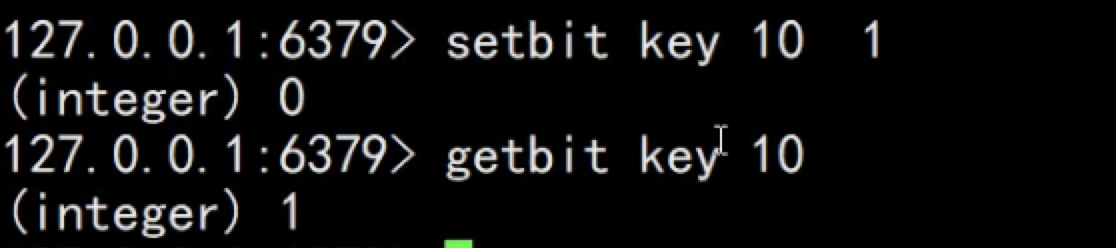

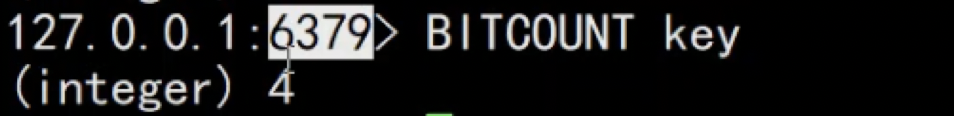

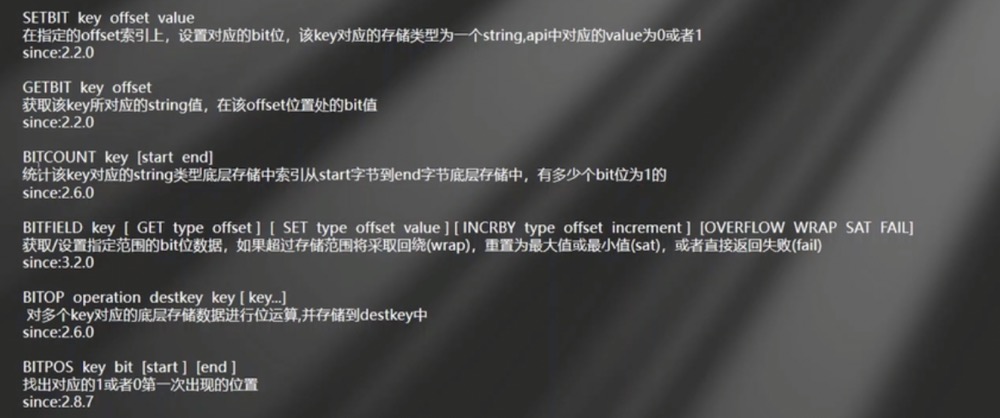

bitmap提供了對bit位的設值、操作、統計的命令，通常被用來在極小的空間消耗下通過位運算（AND/OR/XOR/NOT）來實現對狀態的操作，常見的使用場景：
