玩轉華為ENSP模擬器系列 | 配置靜態LSP示例

發布時間：2023-07-03 00:36:53 作者：網友整理

素材來源：華為路由器配置指南

一邊學習一邊整理試驗筆記，并與大家分享，侵權即刪，謝謝支持！

附上匯總貼：玩轉華為ENSP模擬器系列 | 合集_COCOgsta的博客-CSDN博客_ensp實驗大全

目標

介紹靜態LSP的配置過程，包括在各設備以及各接口使能MPLS。

組網需求

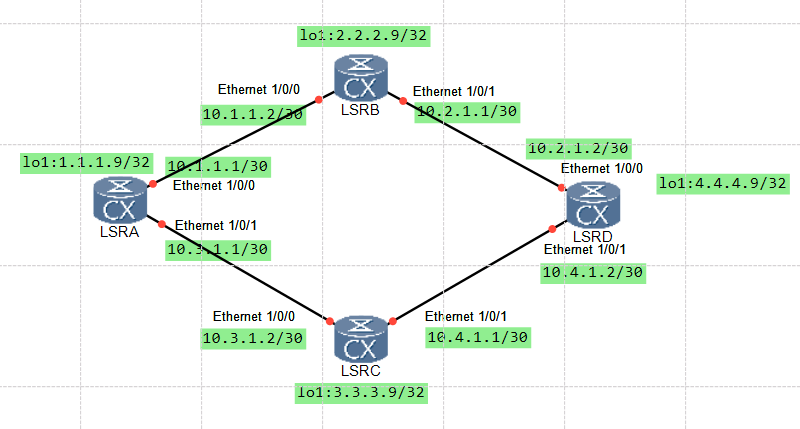

如圖1所示，各節點均支持MPLS，運行OSPF作為MPLS骨干網上的IGP。

在LSRA和LSRD之間建立雙向靜態LSP。其中從LSRA到LSRD的LSP路徑為LSRA→LSRB→LSRD；從LSRD到LSRA的LSP路徑為LSRD→LSRC→LSRA。

玩轉華為ENSP模擬器系列 | 配置靜態LSP示例



配置思路

  • 配置各節點接口的IP地址及作為LSR ID的Loopback地址，并用OSPF協議通告各接口所連網段和LSR ID主機路由。
  • 全局使能各節點的MPLS。
  • 使能各接口的MPLS。
  • 在Ingress配置此LSP的目的地址、下一跳和出標簽的值。
  • 在Transit配置此LSP的入接口、與上一節點出標簽相等的入標簽的值、對應的下一跳和出標簽的值。
  • 在Egress配置此LSP的入接口及與上一節點出標簽相等的入標簽的值。

操作步驟

  1. 配置各接口的IP地址

按照圖1配置各接口IP地址和掩碼，包括Loopback接口，具體配置過程略。

  1. 配置OSPF協議發布各節點接口所連網段和LSR ID的主機路由

配置LSRA。

LSRA:
ospf 1
 area 0.0.0.0
  network 1.1.1.9 0.0.0.0
  network 10.1.1.0 0.0.0.3
  network 10.3.1.0 0.0.0.3

配置LSRB。

LSRB:
ospf 1
 area 0.0.0.0
  network 2.2.2.9 0.0.0.0
  network 10.1.1.0 0.0.0.3
  network 10.2.1.0 0.0.0.3

配置LSRC。

LSRC:
ospf 1
 area 0.0.0.0
  network 3.3.3.9 0.0.0.0
  network 10.3.1.0 0.0.0.3
  network 10.4.1.0 0.0.0.3

配置LSRD。

LSRD:
ospf 1
 area 0.0.0.0
  network 4.4.4.9 0.0.0.0
  network 10.2.1.0 0.0.0.3
  network 10.4.1.0 0.0.0.3

配置完成后，在各節點上執行display ip routing-table命令，可以看到相互之間都學到了彼此的路由。

LSRA上的顯示為：

[~LSRA-ospf-1]dis ip routing-table
Route Flags: R - relay, D - download to fib, T - to vpn-instance, B - black hole
 route
------------------------------------------------------------------------------
Routing Table : _public_
         Destinations : 16       Routes : 17
Destination/Mask    Proto   Pre  Cost        Flags NextHop         Interface
        1.1.1.9/32  Direct  0    0             D   127.0.0.1       LoopBack1
        2.2.2.9/32  OSPF    10   1             D   10.1.1.2        Ethernet1/0/0
        3.3.3.9/32  OSPF    10   1             D   10.3.1.2        Ethernet1/0/1
        4.4.4.9/32  OSPF    10   2             D   10.3.1.2        Ethernet1/0/1
                    OSPF    10   2             D   10.1.1.2        Ethernet1/0/0
       10.1.1.0/30  Direct  0    0             D   10.1.1.1        Ethernet1/0/0
       10.1.1.1/32  Direct  0    0             D   127.0.0.1       Ethernet1/0/0
       10.1.1.3/32  Direct  0    0             D   127.0.0.1       Ethernet1/0/0
       10.2.1.0/30  OSPF    10   2             D   10.1.1.2        Ethernet1/0/0
       10.3.1.0/30  Direct  0    0             D   10.3.1.1        Ethernet1/0/1
       10.3.1.1/32  Direct  0    0             D   127.0.0.1       Ethernet1/0/1
       10.3.1.3/32  Direct  0    0             D   127.0.0.1       Ethernet1/0/1
       10.4.1.0/30  OSPF    10   2             D   10.3.1.2        Ethernet1/0/1
      127.0.0.0/8   Direct  0    0             D   127.0.0.1       InLoopBack0
      127.0.0.1/32  Direct  0    0             D   127.0.0.1       InLoopBack0
127.255.255.255/32  Direct  0    0             D   127.0.0.1       InLoopBack0
255.255.255.255/32  Direct  0    0             D   127.0.0.1       InLoopBack0
[~LSRA-ospf-1]

由LSRA到LSRD上4.4.4.9/32的靜態LSP的下一跳/出接口由路由表決定，已用粗體表示。本例中選用下一跳IP地址為10.1.1.2/30。

LSRD上的顯示為：

[~LSRD-ospf-1]dis ip routing-table
Route Flags: R - relay, D - download to fib, T - to vpn-instance, B - black hole
 route
------------------------------------------------------------------------------
Routing Table : _public_
         Destinations : 16       Routes : 17
Destination/Mask    Proto   Pre  Cost        Flags NextHop         Interface
        1.1.1.9/32  OSPF    10   2             D   10.4.1.1        Ethernet1/0/1
                    OSPF    10   2             D   10.2.1.1        Ethernet1/0/0
        2.2.2.9/32  OSPF    10   1             D   10.2.1.1        Ethernet1/0/0
        3.3.3.9/32  OSPF    10   1             D   10.4.1.1        Ethernet1/0/1
        4.4.4.9/32  Direct  0    0             D   127.0.0.1       LoopBack1
       10.1.1.0/30  OSPF    10   2             D   10.2.1.1        Ethernet1/0/0
       10.2.1.0/30  Direct  0    0             D   10.2.1.2        Ethernet1/0/0
       10.2.1.2/32  Direct  0    0             D   127.0.0.1       Ethernet1/0/0
       10.2.1.3/32  Direct  0    0             D   127.0.0.1       Ethernet1/0/0
       10.3.1.0/30  OSPF    10   2             D   10.4.1.1        Ethernet1/0/1
       10.4.1.0/30  Direct  0    0             D   10.4.1.2        Ethernet1/0/1
       10.4.1.2/32  Direct  0    0             D   127.0.0.1       Ethernet1/0/1
       10.4.1.3/32  Direct  0    0             D   127.0.0.1       Ethernet1/0/1
      127.0.0.0/8   Direct  0    0             D   127.0.0.1       InLoopBack0
      127.0.0.1/32  Direct  0    0             D   127.0.0.1       InLoopBack0
127.255.255.255/32  Direct  0    0             D   127.0.0.1       InLoopBack0
255.255.255.255/32  Direct  0    0             D   127.0.0.1       InLoopBack0
[~LSRD-ospf-1]

由LSRD到LSRA上1.1.1.9/32的靜態LSP的下一跳/出接口由路由表決定，已用粗體表示。本例中選用下一跳IP地址為10.4.1.1/30。

  1. 配置各節點全局的MPLS能力

配置LSRA。

LSRA:
mpls lsr-id 1.1.1.9
mpls

配置LSRB。

LSRB:
mpls lsr-id 2.2.2.9
mpls

配置LSRC。

LSRC:
mpls lsr-id 3.3.3.9
mpls

配置LSRD。

LSRD:
mpls lsr-id 4.4.4.9
mpls
  1. 配置各接口的MPLS能力

配置LSRA。

LSRA:
interface Ethernet1/0/0
 mpls
interface Ethernet1/0/1
 mpls

配置LSRB。

LSRB:
interface Ethernet1/0/0
 mpls
interface Ethernet1/0/1
 mpls

配置LSRC。

LSRC:
interface Ethernet1/0/0
 mpls
interface Ethernet1/0/1
 mpls

配置LSRD。

LSRD:
interface Ethernet1/0/0
 mpls
interface Ethernet1/0/1
 mpls
  1. 創建從LSRA到LSRD的靜態LSP

配置Ingress LSRA。

LSRA:
static-lsp ingress RAtoRD destination 4.4.4.9 32 nexthop 10.1.1.2 out-label 20

配置Transit LSRB。

LSRB:
static-lsp transit RAtoRD incoming-interface Ethernet1/0/0 in-label 20 nexthop 1
0.2.1.2 out-label 40

配置Egress LSRD。

LSRD:
static-lsp egress RAtoRD incoming-interface Ethernet1/0/0 in-label 40

配置完成后，可在各節點上用display mpls static-lsp命令查看靜態LSP的狀態。以LSRA的顯示為例：

[~LSRA]dis mpls static-lsp
TOTAL          : 1     STATIC LSP(S)
UP             : 1     STATIC LSP(S)
DOWN           : 0     STATIC LSP(S)
Name                FEC                I/O Label        I/O If
                          Status
RAtoRD              4.4.4.9/32         NULL/20          -/Ethernet1/0/0
                          Up

LSP是單向的，需要再配置LSRD到LSRA的靜態LSP。

  1. 創建從LSRD到LSRA的靜態LSP

用同樣的方法可配置LSRD到LSRA的靜態LSP。

配置Ingress LSRD。

LSRD:
static-lsp ingress RDtoRA destination 1.1.1.9 32 nexthop 10.4.1.1 out-label 30

配置Transit LSRC。

LSRC:
static-lsp transit RDtoRA incoming-interface Ethernet1/0/1 in-label 30 nexthop 1
0.3.1.1 out-label 60

配置Egress LSRA。

LSRA:
static-lsp egress RDtoRA incoming-interface Ethernet1/0/1 in-label 60
  1. 檢查配置結果

配置完成后，在LSRD上執行命令ping lsp ip 1.1.1.9 32，發現ping lsp是通的。

[~LSRD]ping lsp ip 1.1.1.9 32
  LSP PING FEC: IPV4 PREFIX 1.1.1.9/32/ : 100  data bytes, press CTRL_C to break
    Reply from 10.3.1.1: bytes=100 Sequence=1 time=17 ms
    Reply from 10.3.1.1: bytes=100 Sequence=2 time=9 ms
    Reply from 10.3.1.1: bytes=100 Sequence=3 time=11 ms
    Reply from 10.3.1.1: bytes=100 Sequence=4 time=8 ms
    Reply from 10.3.1.1: bytes=100 Sequence=5 time=14 ms
  --- FEC: IPV4 PREFIX 1.1.1.9/32 ping statistics ---
    5 packet(s) transmitted
    5 packet(s) received
    0.00% packet loss
    round-trip min/avg/max = 8/11/17 ms

[~LSRD]

然后在各節點上用display mpls static-lsp或display mpls static-lsp verbose命令查看靜態LSP的狀態及其詳細信息。以LSRD的顯示為例：

[~LSRD]dis mpls static-lsp
TOTAL          : 2     STATIC LSP(S)
UP             : 2     STATIC LSP(S)
DOWN           : 0     STATIC LSP(S)
Name                FEC                I/O Label        I/O If
                          Status
RAtoRD              -/-                40/NULL          Ethernet1/0/0/-
                          Up
RDtoRA              1.1.1.9/32         NULL/30          -/Ethernet1/0/1
                          Up
[~LSRD]dis mpls static-lsp verbose
 No              : 1
 LSP-Name        : RAtoRD
 LSR-Type        : Egress
 FEC             : -/-
 In-Label        : 40
 Out-Label       : NULL
 In-Interface    : Ethernet1/0/0
 Out-Interface   : -
 NextHop         : -
 Static-Lsp Type : Normal
 Lsp Status      : Up
 No              : 2
 LSP-Name        : RDtoRA
 LSR-Type        : Ingress
 FEC             : 1.1.1.9/32
 In-Label        : NULL
 Out-Label       : 30
 In-Interface    : -
 Out-Interface   : Ethernet1/0/1
 NextHop         : 10.4.1.1
 Static-Lsp Type : Normal
 Lsp Status      : Up
[~LSRD]
