最近在跨機房做一個部署，因為機房之間暫時沒有專線，所以流量需要經過公網。對于經過公網的流量，我們一般需要做以下的安全措施：

1. 只能允許已知的 IP 來訪問；
2. 流量需要加密。

第一項很簡單，一般的防火墻，或者 Iptables 都可以做到。

對于加密的部分，最近做了一些實驗和學習，這篇文章總結加密的實現方案，假設讀者沒有 TLS 方面的背景知識，會簡單介紹原理和所有的代碼解釋。

1 TLS/SSL 的原理

TLS 是加密傳輸數據，保證數據在傳輸的過程中中間的人無法解密，無法修改。（本文中將 TLS 與 SSL 作為同義詞。所以提到 SSL 的時候，您可以認為和 TLS 沒有區別。）

傳輸的加密并不是很困難，比如雙方用密碼加密就可以。但是這樣一來，問題就到了該怎么協商這個密碼。顯然使用固定的密碼是不行的，比如每個人都要訪問一個網站，如果網站使用固定的密碼，那么和沒有密碼也沒有什么區別了，每個人都可以使用這個密碼去偽造網站。

TLS 要解決的問題就是，能證明你，是你。現在使用的是非對稱加密的技術。非對稱加密會有兩個秘鑰，一個是公鑰，一個是私鑰。公鑰會放在互聯網上公開，私鑰不公開，只有自己知道。只有你有私鑰，我才相信你是你。非對稱加密的兩個秘鑰提供了一下功能（本文不會詳細介紹這部分原理，只簡單提到理解后續內容需要的知識）：

1. 公鑰加密的數據，只有用私鑰可以解密；
2. 私鑰可以對數據進行簽名，公鑰拿到數據之后可以驗證數據是否由私鑰的所有者簽名的。

有了這兩點，網站就可以和訪問者構建一個加密的數據通道。

首選，網站將公鑰公開（即我們經常說的“證書”），訪客連接到網站的服務器第一件事就是下載網站的證書。因為證書是公開的，每個人都能下載到此網站的證書，那么怎么確定對方就是此證書的所有者呢？客戶端會生成一個隨機數，并使用公鑰進行加密，發送給服務器：請解密這段密文。

這就是上文提到的功能1，即公鑰加密的數據，只有私鑰才能解密。服務器解密之后發回來（當然，并不是明文發回來的，詳細的 TLS 握手過程，見這里[1]），客戶端就相信對方的確是這個證書的所有者。后續就可以通過非對稱加密協商一個密碼，然后使用此密碼進行對稱加密傳輸（性能快）。

但是這樣就足夠驗證對方身份了嗎？假設這樣一種情況，我并不是 google.com 這個域名的所有者，但是我生成了一對證書，然后自己部署，將用戶訪問 google.com 的流量劫持到自己這里來，是不是也能使用自己的證書和用戶進行加密傳輸呢？

所以就有了另一個問題：訪客不僅要驗證對方是證書的真實所有者，還要驗證對方的證書的合法性。即 google.com 的證書只有 Google 公司可以擁有，我的博客的證書只有我的博客可以擁有。私自簽發的證書不合法。

為了解決這個問題，就需要有一個權威的機構，做如下的保證：只有網站的所有者，才能擁有網站的證書。然后訪客只要信任這個“權威的機構”就可以了。



CA 扮演的角色

CA 的全稱是 Certification Authority，是一個第三方機構，在上述加密的流程中，扮演的角色同時被訪客和網站所信任。

網站需要去 CA 申請證書，而 CA 要對自己頒發（簽名）的證書負責，即確保證書頒發給了對方，頒發證書之前要驗證你是你。申請證書的時候，CA 一般會要求你完成一個 Challenge 來證明身份，比如，要求你將某個 URL 返回特定內容，或者要求你將 DNS 的某個 text record 返回特定內容來證明你的確擁有此域名（詳見 validation standards[2]）。只有你證明了你是你，CA 才會簽證書給你。

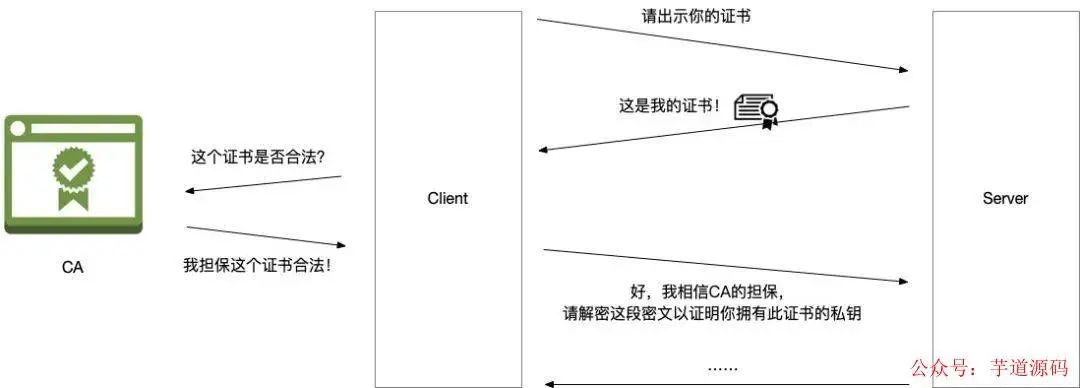

訪客是怎么驗證證書的呢？這就用到了上文提到的功能2：“私鑰可以對數據進行簽名，公鑰拿到數據之后可以驗證數據是否由私鑰的所有者簽名的。” CA 也有自己的一套私鑰公鑰，CA 使用私鑰對網站的證書進行簽名（擔保），訪客拿到網站的證書之后，使用 CA 的公鑰校驗簽名即可驗證這個“擔保”的有效性。

那么 CA 的公鑰是怎么來的呢？答案是直接存儲在客戶端的。linux 一般存儲在 /etc/ssl/certs。由此可見，CA 列表更新通常意味著要升級系統，一個新的 CA 被廣泛接受是一個漫長的過程。新 CA 簽發的證書可能有一些老舊的系統依然不信任。

比如 letsencrypt 的 CA[3]，之前就是使用交叉簽名的方式工作，即已有的 CA 為我做擔保，我可以給其他的網站簽發證書。這也是中級證書的工作方式。每天有這么多網站要申請證書，CA 怎么簽發的過來呢？于是 CA 就給很多中級證書簽名，中級證書給網站簽名。這就是“信任鏈”。訪客既然信任 CA，也就信任 CA 簽發的中級，也就信任中級簽發的證書。

被信任很漫長，被不信任很簡單。

CA （以及中級證書機構）有著非常大的權利。舉例，CA 假如給圖謀不軌的人簽發了 Google 的證書，那么攻擊者就可以冒充 Google。即使 Google 和這個 CA 并沒有任何業務往來，但是自己的用戶還是被這個 CA 傷害了。所以 CA 必須做好自己的義務：

1. 保護自己的私鑰不被泄漏；
2. 做好驗證證書申請者身份的義務；
3. 如果（2）有了疏忽，對于錯誤簽發的證書要及時吊銷。

案例：賽門鐵克證書占了活躍證書的 30% – 45%（當時[4]），但是被 Google 發現其錯誤頒發了 3 萬個證書，發現后卻不作為。因此逐步在后續的 Chrome 版本中吊銷了賽門鐵克的證書。

案例2：let’sencrypt 今年 1 月份發現自己的 TLS-ALPN-01 chanllege 有問題，于是按照規定，在 5 天后吊銷了這期間通過 TLS-ALPN-01 頒發的所有證書。

說道這里我想繼續跑一個題。我以前給博客部署證書的時候（2017年[5]）就想：CA 給我發一個證書居然要收我的錢？這個不是零成本的東西嗎？他們想發多少就發多少。看到現在讀者應該明白了，這并不是一個零成本的事情：簽發證書的驗證服務需要花錢，而 CA Root key 的保護要花更多的錢。整個 CA 公司（組織）的核心資產就是一個 key，如果這個 key 暴露了，后果不堪設想。

所以，一個無比重要卻要一直使用的 key 在一個上千萬人的組織里怎么被使用而不暴露給任何一個人呢？這是要花很多錢的。Root key 的生成會有一個儀式（Key ceremony），全程錄像，有 20 多個不同組織的代表會現場參加并監督，會有 3000 多個人觀看實時錄像，確保 key 的生成是標準流程。

在 Root key 的保存和使用上，Root key 只會簽中級 CA，以減少使用次數以及 Root key 需要被 revoke（代價太大）的風險。Root Key 保存在一個特殊的硬件中（HSM，Hardware security module），完全離線保存，HSM 也放在特殊的機房中，7×24 有人看守，并離線錄像，機房有 Class 5 Alarm System，有多把鎖，沒有一個人可以單獨進入。

使用這個 Root Key 必須物理上進入這個機房，使用過程全程錄像，并且記錄使用過程，如果有問題可以很快地將 Root Key 簽的內容 revoke。這里有一個視頻介紹 Key Signing Ceremony[6]，非常有趣。所以說 CA 機構并不是一個搖錢樹，Let’s Encrypt 這種組織簡直就是慈善機構。

以上就是 TLS，證書，CA 大致的工作原理，稍稍有些跑題，有了這些知識我們就可以利用 TLS 來建立一個加密的數據通道了。后續幾乎都是實際的操作。筆者對這部分也不是精通，如果有錯誤，歡迎指出。

2 對應用透明的加密通道的方案

上文是通過網站部署 HTTPS 來講的 TLS 的工作原理。其實網站部署 HTTPS 還算是比較簡單：你只需要找一個 CA，申請證書，完成 CA 的驗證，部署證書，就可以了。

現在要解決的問題更加復雜一些：我們的兩個組件之間是通過自己研發的協議通訊（基于 TCP），現在要分別部署在兩個機房，通過公網進行通訊。

我們的方案要對通訊的兩邊做好安全防護：

1. 數據要進行加密傳輸；
2. 要對兩邊做身份驗證，比如 A 向 B 發起連接，A 要驗證 B 的身份，B 也要驗證 A 的身份；
3. 最好對于應用來說透明，即應用完全不修改代碼，依然按照原來的方式工作，但是我們將中間的流量進行加密。

3 mTLS

mTLS 的全稱是 Mutual TLS，即雙向的 TLS 驗證。HTTPS 只是訪客驗證了網站的身份，網站并沒有驗證訪客的身份。其實要驗證也是可以的，網站發送證書之后可以跟訪客說：“現在該輪到你出示你的證書了”。如果訪客不能提供有效的證書，網站可以拒絕服務。

其實，ssh 方式就是一個雙向驗證的過程。我們都知道通過 ssh key 登錄 server 的時候，需要讓 server 信任你的 key（即將你的 pubkey 放到 server 上去）。但是還有一個過程容易被忽略掉，在第一次通過 ssh 連接服務器的時候，ssh 客戶端會給你展示 server 的 pubkey，問你是否信任。如果之后這個 key 變了，說明有可能你連接到的并不是目的服務器。

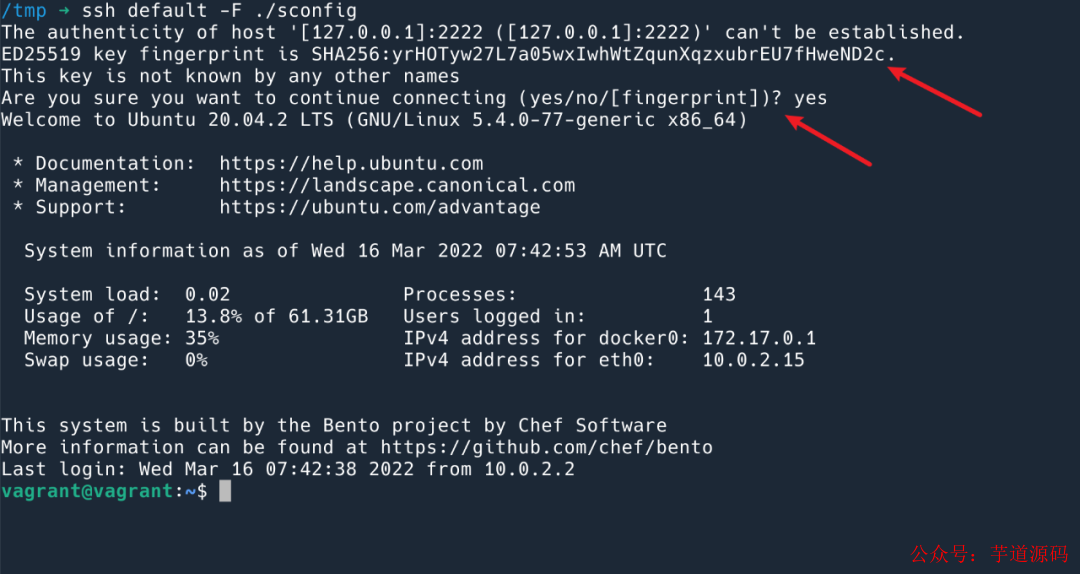

第一次連接到服務器的提示

如果之后這個 key 變了，ssh 客戶端就會拒絕連接。



Git 也是通過走 ssh 協議的，所以也是一個雙向認證。你在使用 Github 的時候要互相信任對方：

• Github 信任你的方式是：你將自己的 pubkey 上傳到 GitHub （設置，profile，keys）
• 你信任 GitHub 的方式是：GitHub 將自己的 pubkey 公布在網上[7]。

4 解決方案

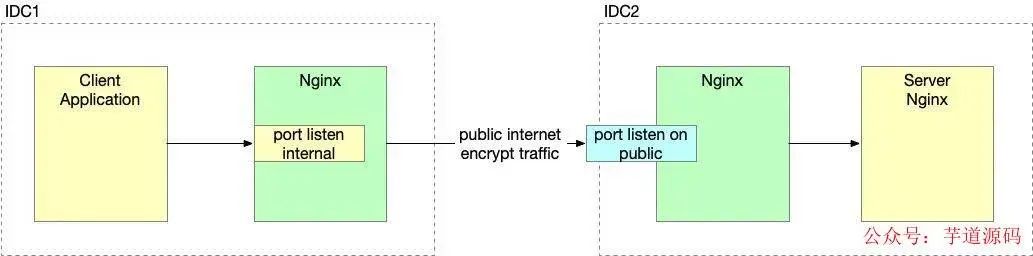

為了實現對應用透明的加密通訊，我們在兩個機房各搭建一個 Nginx，這里兩個 Nginx 之間通過 mTLS 相互認證對方。應用將請求明文發給同機房的 Nginx，然后 Nginx 負責加密發給對方。對于應用來說，對方機房的組件就如同和自己工作在相同機房一樣。最終搭建起來如下圖所示。



搭建過程

因為用 HTTP 流量來搭建，相關的工具和日志會更友好一些。所以我們會先用 HTTP 將這個通道搭建起來，然后換成 tcp steam。

準備證書

我們一共需要兩套證書，一套給 Client，一套給 Server。

因為我們這里主要要解決的問題內部互相信任的問題，不需要開給外面的用戶，所以這里我們采用 self signed certificate，即，我們自己做 CA，給自己簽發證書。自簽發證書的好處是很靈活，方便，壞處是有一些安全隱患（畢竟不像權威機構那樣專業）。所以我把這個過程寫在博客上，請大家幫忙看看流程有沒有問題。

首先我們創建一個 CA 的 key，即私鑰。CA 的 key 最好給一個密碼保護，每次使用這個 CA 簽發證書的時候，都需要輸入密碼。

生成 key 的命令：

openssl genrsa -des3 -out ca.key 4096

輸出（其中按照提示輸入密碼）：

Generating RSA private key, 4096 bit long modulus (2 primes)
.............................................................++++
....................................................................................................................................................................................++++
e is 65537 (0x010001)
Enter pass phrase for ca.key:<passphrase>
Verifying - Enter pass phrase for ca.key:<passphrase>

命令的解釋：

• openssl：cert 和 key 相關的操作我們都用 openssl 來完成
• genrsa：生成 RSA 私鑰
• -des3：生成的 key，使用 des3 進行加密，如果不加這個參數，就不會提示讓你輸入密碼
• 4096：生成 key 的長度

這里我們假設所使用的密碼是 hello。

然后我們來生成 CA 的公鑰部分，即證書。

openssl req -new -x509 -days 365 -key ca.key -out ca.crt

這時會詢問你一些信息，比如地區，組織名字之類的。其中，Organization Name 和 Common Name 需要留意。CA 的這一步填什么都可以。Common Name 又簡稱 CN，就是證書簽發給哪一個域名（也可以是 IP）的意思。

輸出會是如下所示：

You are about to be asked to enter information that will be incorporated
into your certificate request.
What you are about to enter is what is called a Distinguished Name or a DN.
There are quite a few fields but you can leave some blank
For some fields there will be a default value,
If you enter '.', the field will be left blank.
-----
Country Name (2 letter code) [AU]:
State or Province Name (full name) [Some-State]:
Locality Name (eg, city) []:
Organization Name (eg, company) [Internet Widgits Pty Ltd]:CertAuth
Organizational Unit Name (eg, section) []:
Common Name (e.g. server FQDN or YOUR name) []:
Email Address []:

命令的解釋：

• req：創建證書請求；
• -new：產生新的證書；
• -x509：直接使用 x509 產生新的自簽名證書，如果不加這個參數，會產生一個“證書簽名請求”而不是一個證書。
• -days 365：證書1年之后過期，也可以省略這個參數，設置為永不過期；
• key：創建公共證書的私鑰，會被提示輸入私鑰的密碼；
• -out：生成的證書。

到這里，我們有了一對 CA 證書，ca.key 和 ca.crt 兩個文件。接下來申請 server 端的證書。

Server 端證書依然是先生成一個 key，這里就不需要密碼保護了：

openssl genrsa -out server.key 4096

然后這里下一步不是直接生成證書，而是生成一個證書請求。但是那些問題依然是要回答一遍的。

openssl req -new -key server.key -out server.csr

回答問題的時候要注意兩個地方:

• Organization Name: 不能和 CA 的一樣；
• Common Name: 必須要寫一個，可以寫一個不存在的域名，比如 proxy.example.com。否則，會有錯誤：“* SSL: unable to obtain common name from peer certificate”。

否則證書無法使用。

到這里其實也可以看出，CA 的證書和其他的證書沒有什么不同，也是一個普通的證書而已。

這個 .csr 文件是 Ceritifcate Signing Request，即請求簽名。接下來我們使用我們的 CA 給這個 Server 證書簽名（作擔保！）。

openssl x509 -req -in server.csr -CA ca.crt -CAkey ca.key -set_serial 01 -out server.crt

這個命令需要輸入 CA key 的密碼，就是剛剛說的 hello。

命令的解釋：

• x509：公有證書的標準格式；
• -CA：使用 CA 對其簽名；
• -CAkey：CA key（沒有這個豈不是人人可以用 CA 證書簽名了？）；
• -set_serial 01：簽發的序列號，如果證書有過期時間的話，過期之后，可以直接用這個 .csr 修改序列號重新簽一個，不需要重新生成 .csr 文件；

如此，就得到了 server.crt 文件。

我們可以使用這條命令驗證生成的證書是 ok 的：

# openssl verify -verbose -CAfile ca.crt server.crt
server.crt: OK

重復此流程再簽發一個 client 端的證書。

結束后，我們有以下內容：

• ca.key
• ca.crt
• CA 的密碼，需要保存
• server.key
• server.crt
• server.csr：部署不需要用到，可以只保存在安全的地方即可；
• Server 證書簽發序列：只保存即可；
• client.key
• client.crt
• client.csr：部署不需要用到，可以只保存在安全的地方即可；
• Client 證書簽發序列：只保存即可；

然后接下來就可以部署起來了。

搭建遠程 Server 端的 Nginx

為了模擬轉發到后端應用的場景，這里的 Nginx 不使用靜態文件，而是用一個 fastapi 寫的樣例程序來做后端：

from typing import Optionalfrom fastapi import FastAPIApp = FastAPI()@app.get("/")def read_root():    return {"Hello": "World"}

啟動的命令是：

uvicorn app:app

程序默認會運行在 8000 端口。

然后修改 Nginx 的配置，nginx.conf 不變，我們只修改 default 的配置，將 default rename 成 remote_server，然后修改成成如下配置：

server {        listen 443 default_server ssl;        listen [::]:443 default_server ssl;        server_name _;        ssl_certificate /home/vagrant/cert/server.crt;        ssl_certificate_key /home/vagrant/cert/server.key;        location / {                proxy_pass http://127.0.0.1:8000;        }

這就是一個很簡單的 Nginx HTTPS 配置，證書配置上了我們剛剛自己簽發的證書：

• ssl_certificate：告訴 Nginx 使用哪一個公有證書；
• ssl_certificate_key：此證書對用的私鑰是什么，服務器需要有私鑰才能工作。

證書已經配置好了。這時候我們去 cURL 443 端口會出現錯誤：“curl: (60) SSL: unable to obtain common name from peer certificate”，cURL 不信任這個服務器的證書。這是當然了，因為這個證書是我們自己作為 CA 簽的。

要正常訪問，必須使用 cURL --ca ./ca.cert 來告訴 cURL 我們信任這個 CA （所簽發的所有證書）。

另外還要注意的是，記得我們之前的 Server 證書是簽發給 proxy.example.com 的嗎？我們這里必須要訪問這個域名才行。需要這樣使用：

curl -v https://proxy.example.com --cacert ./ca.crt --connect-to proxy.example.com:443:127.0.0.1:443

--connect-to 的意思是，所有發往這個域名的請求，都直接發給這個 IP。

Client 對 Server 的驗證就配置好了，接下來再配置 Server 對 Client 的驗證。

我們只需要將上面的配置文件改成如下即可：

server {        listen 443 default_server ssl;        listen [::]:443 default_server ssl;        server_name _;        ssl_certificate /home/vagrant/cert/server.crt;        ssl_certificate_key /home/vagrant/cert/server.key;        ssl_verify_client on;        ssl_client_certificate /home/vagrant/cert/ca.crt;        location / {                proxy_pass http://127.0.0.1:8000;        }}

添加的內容的含義：

• ssl_verify_client：需要驗證客戶端的證書；
• ssl_client_certificate：我們信任這個 CA 所簽發的所有證書。

這里有一個小插曲：Nginx 的文檔上說，ssl_trusted_certificate 和 ssl_client_certificate 這兩個配置效果都是一樣的，唯一的區別是 ssl_client_certificate 會將信任的 CA 列表發送給客戶端，但是 ssl_trusted_certificate 不會發。

發送是合理的，因為客戶端如果有很多證書，讓客戶端一個一個去嘗試哪一個能建連是沒有意義并且很浪費的。ssl_trusted_certificate 的作用是驗證 OCSP Response。但是我嘗試了 ssl_trusted_certificate，Nginx 會直接 fail 掉語法檢查：

The server fails to start with error: nginx: [emerg] no ssl_client_certificate for ssl_verify_clientb

這里發現一個 ticket 詢問和我一樣的問題：https://trac.nginx.org/nginx/ticket/1902，不過至今沒有回復。我以為是 Nginx 版本的 Bug，然后嘗試了最新的版本依然是一樣的結果。如果讀者知道可以指點一下，謝謝。

這樣配置之后 reload Nginx，就開啟了對客戶端的證書驗證了。這時候我們繼續使用上面那個 cURL，就無法得到響應。

<head><title>400 No required SSL certificate was sent</title></head>

Nginx 會要求你提供證書。

如下的 cURL，帶上證書，就可以正常拿到響應。

curl -v https://proxy.example.com --cacert ./ca.crt --connect-to proxy.example.com:443:127.0.0.1:443 --cert client.crt --key client.key

這樣，遠端的 Nginx 就配置好了，它會提供證書證明自己的身份，也會要求客戶端提供證書進行驗證。

接下來搭建本地的 Nginx，將明文請求加密對接到遠端的 Nginx。

搭建本地 Client 端的 Nginx

本地機房開啟一個 Nginx，監聽 80 端口，轉發到遠程的 443 端口。

配置如下：

upstream remote{ server 127.0.0.1:443;}server {        listen 80 default_server;        listen [::]:80 default_server;        server_name _;        location / {                proxy_pass https://remote;                proxy_ssl_trusted_certificate /home/vagrant/cert/ca.crt;                proxy_ssl_verify on;                proxy_ssl_server_name on;                proxy_ssl_name proxy.example.com;                proxy_ssl_certificate /home/vagrant/crt/client.crt;                proxy_ssl_certificate_key /home/vagrant/cert/client.key;        }}

這個配置可以分成兩部分看，第一部分，是要驗證對方的證書：

• proxy_ssl_verify：需要對方提供證書；
• proxy_ssl_trusted_certificate：我們只信任這個 CA 簽發的所有證書；
• proxy_ssl_server_name：不像 cURL 的 --connect-to 選項，這里我們直接指定目標 IP 轉發，但是我們使用 SNI 功能來告訴對方我們要連接哪一個 domain，來驗證相關 domain 的證書；
• proxy_ssl_name：我們需要哪一個 domain 的證書。

然后第二部分是提供自己的證書：

• proxy_ssl_certificate：我的證書；
• proxy_ssl_certificate_key：我的私鑰，不會發送給對方，只是本地 Nginx 自己使用。

然后就可以 cURL 本地的 80 端口了：

curl http://127.0.0.1 -v *   Trying 127.0.0.1:80...* TCP_NODELAY set* Connected to 127.0.0.1 (127.0.0.1) port 80 (#0)> GET / HTTP/1.1> Host: 127.0.0.1> User-Agent: curl/7.68.0> Accept: */*> * Mark bundle as not supporting multiuse< HTTP/1.1 200 OK< Server: nginx/1.18.0 (Ubuntu)< Date: Wed, 16 Mar 2022 03:49:05 GMT< Content-Type: application/json< Content-Length: 17< Connection: keep-alive< * Connection #0 to host 127.0.0.1 left intact{"Hello":"World"}

可以看到我們從客戶端（cURL）發出明文 HTTP 請求，到服務端（fastapi）收到明文 HTTP 請求，兩邊都不知道中間流量加密過程，但是走公網的部分已經被加密了。就實現了本文開頭的需求。

代理 TCP steam

以上是 HTTP 的配置，將其換成 TCP Steam 的代理也很簡單，相應的配置修改一下就可以。這里我們以 redis 服務為例來展示一下配置。

/etc/nginx/nginx.conf

user www-data;
worker_processes auto;
pid /run/nginx.pid;
include /etc/nginx/modules-enabled/*.conf;

events {
        worker_connections 768;
}

stream {

        ssl_protocols TLSv1 TLSv1.1 TLSv1.2 TLSv1.3; # Dropping SSLv3, ref: POODLE
        ssl_prefer_server_ciphers on;

        include /etc/nginx/conf.d/*.conf;
        include /etc/nginx/sites-enabled/*;
}

Remote Server 的配置：/etc/nginx/sites-enabled/remote_server

server {
        listen 443 ssl;
        proxy_pass 127.0.0.1:6379;

        ssl_certificate /home/vagrant/cert/server.crt;
        ssl_certificate_key /home/vagrant/cert/server.key;

        ssl_verify_client on;
        ssl_client_certificate /home/vagrant/cert/ca.crt;
}

local_client 的配置：/etc/nginx/sites-enabled/client_server

upstream remote{
 server 127.0.0.1:443;
}

server {
        listen 80;
        listen [::]:80;

        proxy_pass remote;
        proxy_ssl_trusted_certificate /home/vagrant/cert/ca.crt;
        proxy_ssl_verify on;
        proxy_ssl_server_name on;
        proxy_ssl_name config.example.com;

        proxy_ssl on;
        proxy_ssl_certificate /home/vagrant/cert/client.crt;
        proxy_ssl_certificate_key /home/vagrant/cert/client.key;
}

基本上就是把 HTTP 代理換成了 TCP 代理指令。

這樣配置好之后，我們就可以用 redis-cli 去連接本地的 80 端口了。

redis-cli -p 80
127.0.0.1:80> get foo
"bar"
