不管是普通場景的下單，還是秒殺場景的下單，對訂單中心來說，都是下單，關鍵是要能支撐秒殺瞬間大量的下單請求。本文探討一下通用的訂單中心架構，主要從服務劃分、下單請求處理流程、核心表分庫等方面來介紹，不區分普通下單還是秒殺下單，系統架構設計做好了，有秒殺活動時，無非進行一些擴容、限流、降級等手段即可應對。

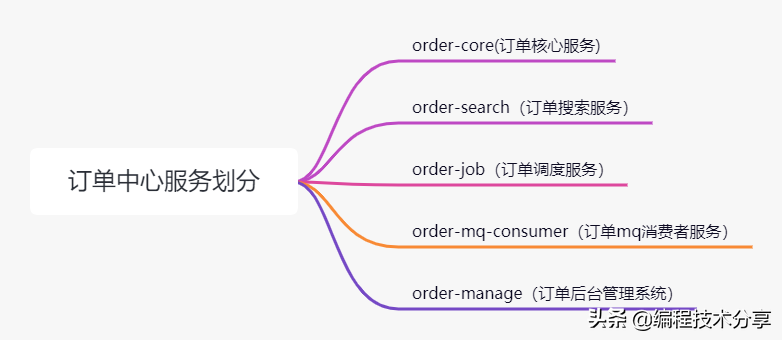

服務劃分

服務說明

我不希望整個訂單中心就是一個巨大的單體服務，也不希望是太細的微服務，我希望訂單中心是合理的“中服務”的組合。

可針對不同場景對服務進行擴容，比如訂單搜索請求量比較大，就適當增加訂單搜索服務的實例數量；消費速度慢，可針對訂單消費者服務進行優化，調整服務實例數量。

上面劃分的每一個服務都是獨立部署運行的服務。

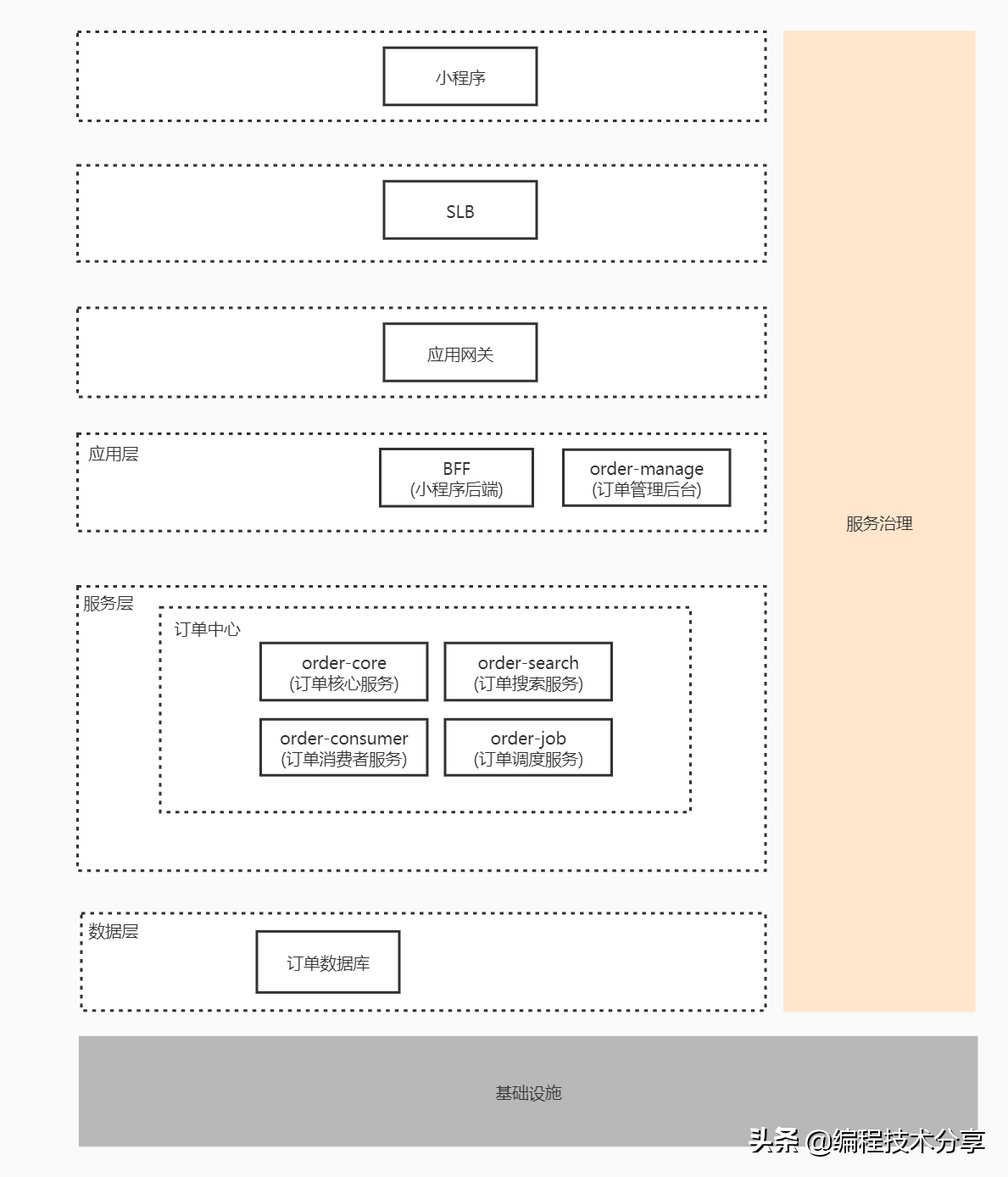

應用架構圖

服務調用關系圖

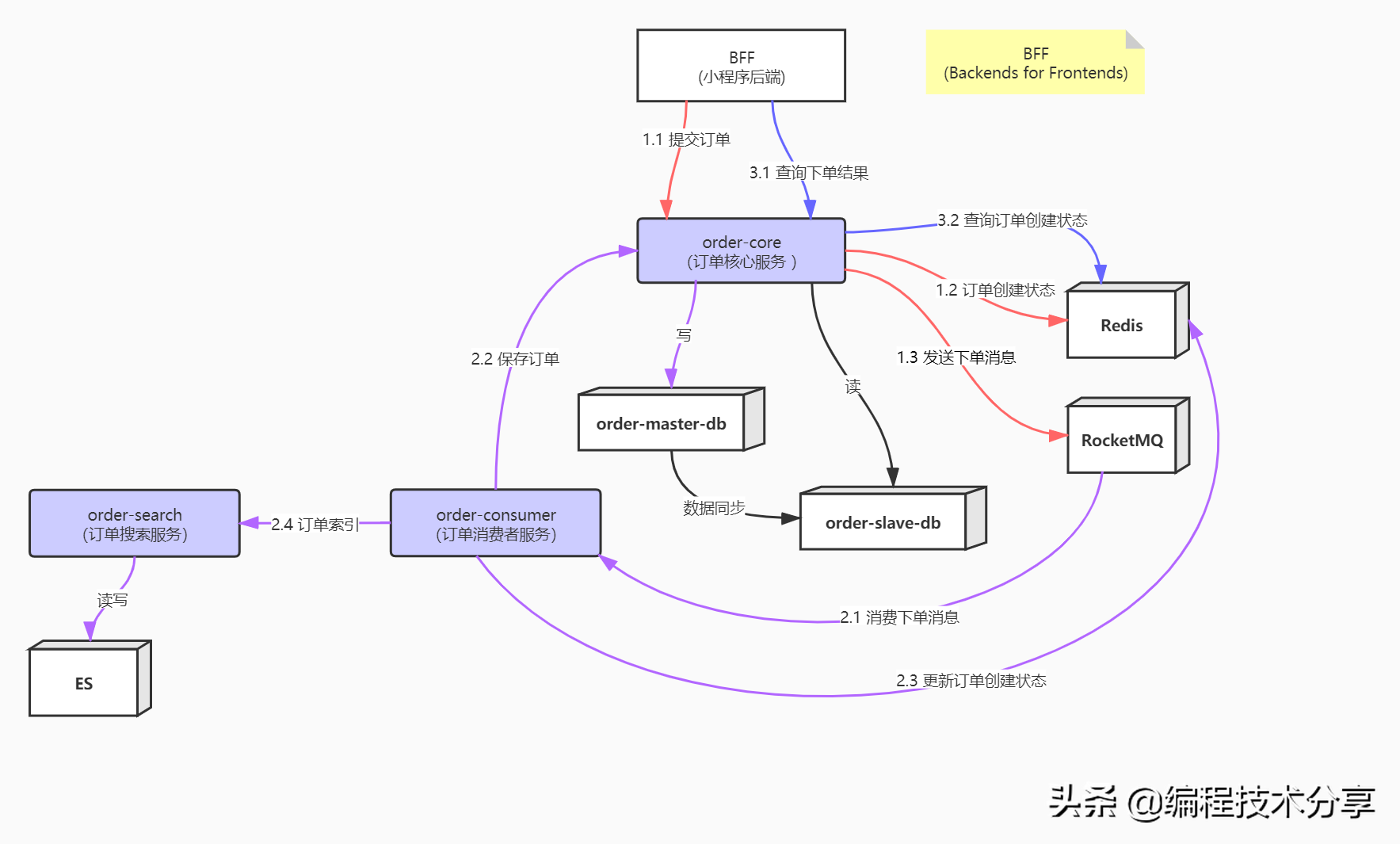

提交訂單服務調用關系：

1. 鏈路 1.1 ~ 1.3 提交訂單
2. 鏈路 2.1 ~ 2.4 消費下單消息（下單業務處理）
3. 鏈路 3.1 ~ 3.2 查詢下單結果
4. BFF（小程序的后端，負責聚合和適配）

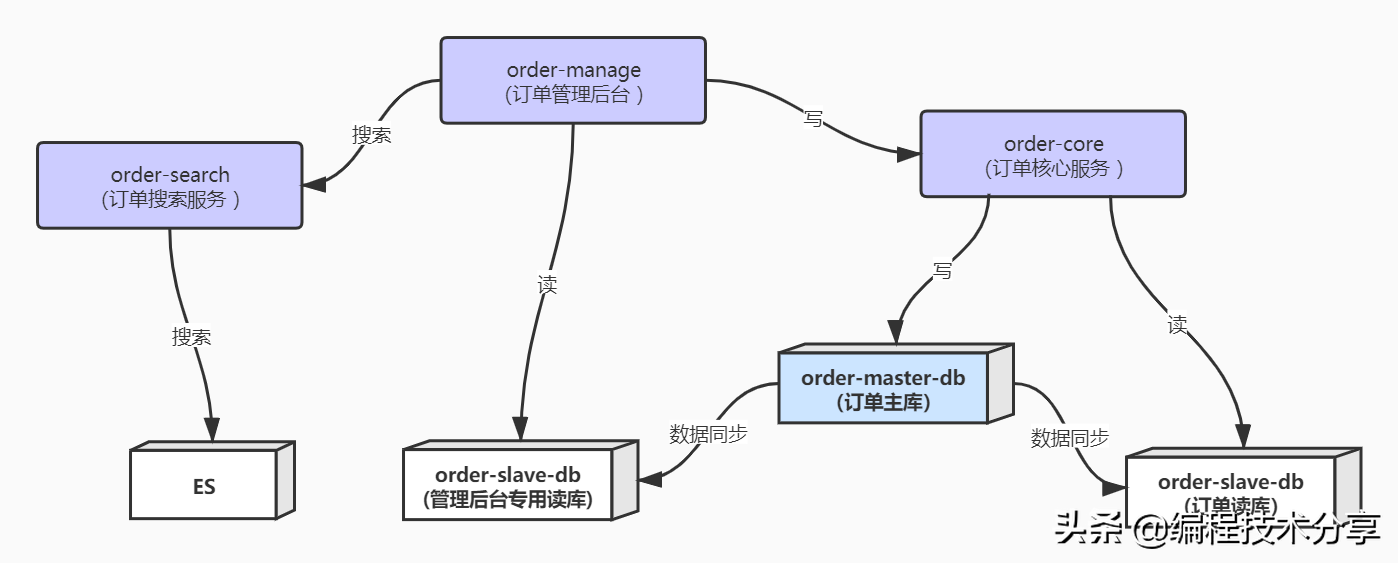

后臺服務調用關系：

1. 后臺連接獨立的專有讀庫，與前臺隔離，不能因為后臺的查詢影響前臺的操作
2. 后臺的訂單查詢可以調用搜索服務和讀庫來完成
3. 后臺的增刪改操作調用 order-core（訂單核心服務）進行操作，不能直接操作數據庫

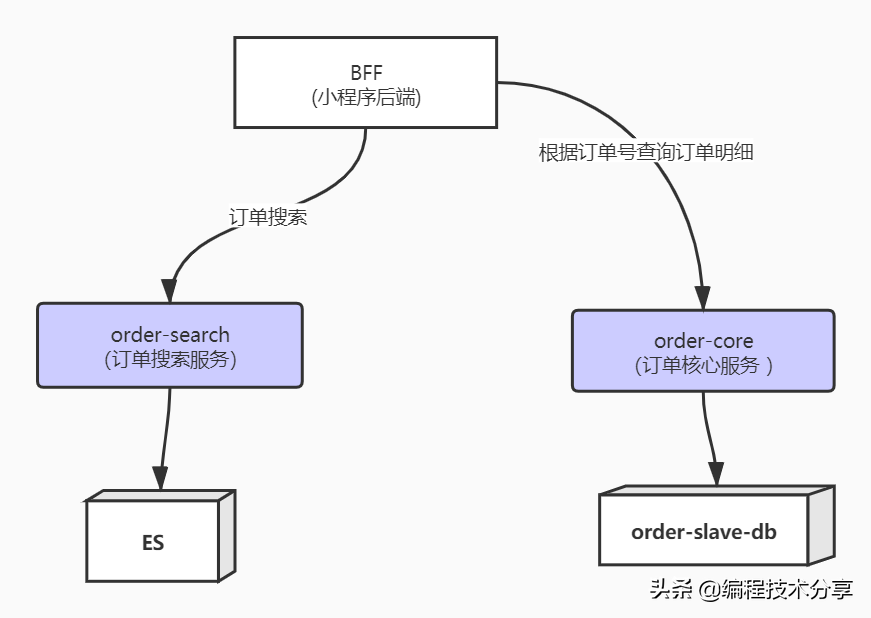

訂單搜索或查看訂單詳情服務調用關系：

1. 訂單列表或者搜索訂單可以調 order-search（訂單搜索服務）來完成
2. 在訂單列表店家訂單明細，可以根據訂單號由 order-core（訂單核心服務）查詢從庫來完成

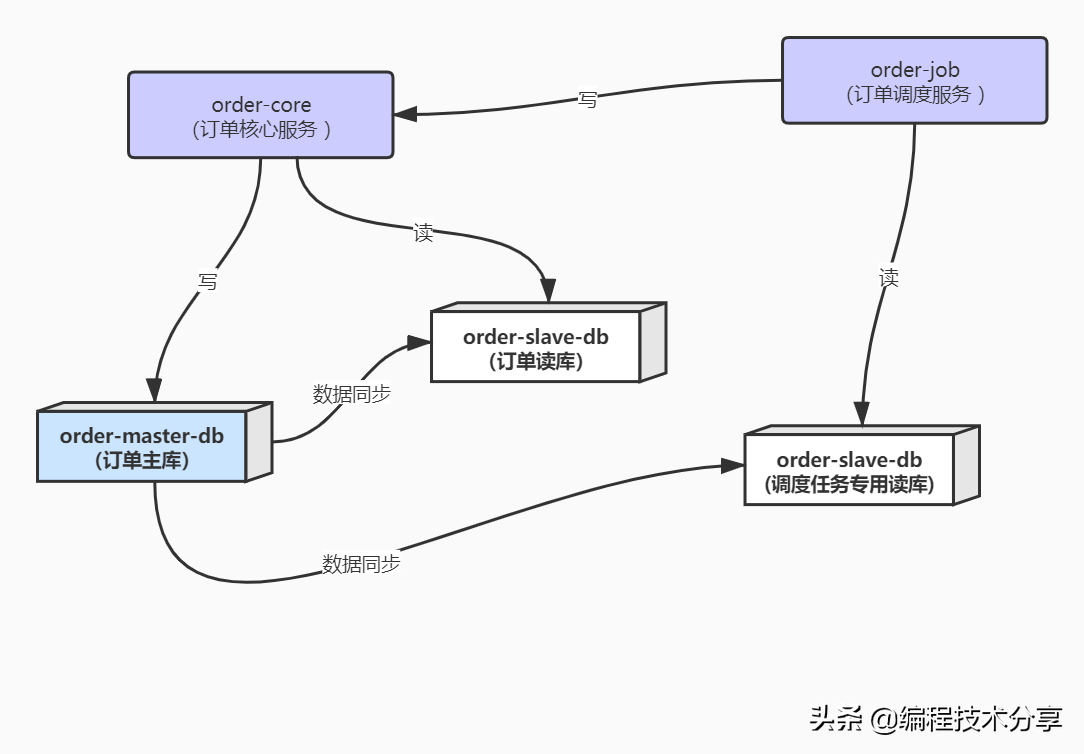

訂單調度服務調用關系：

1. 訂單調度服務查詢專有的讀庫
2. 寫操作調用 order-core（訂單核心服務）查詢來完成

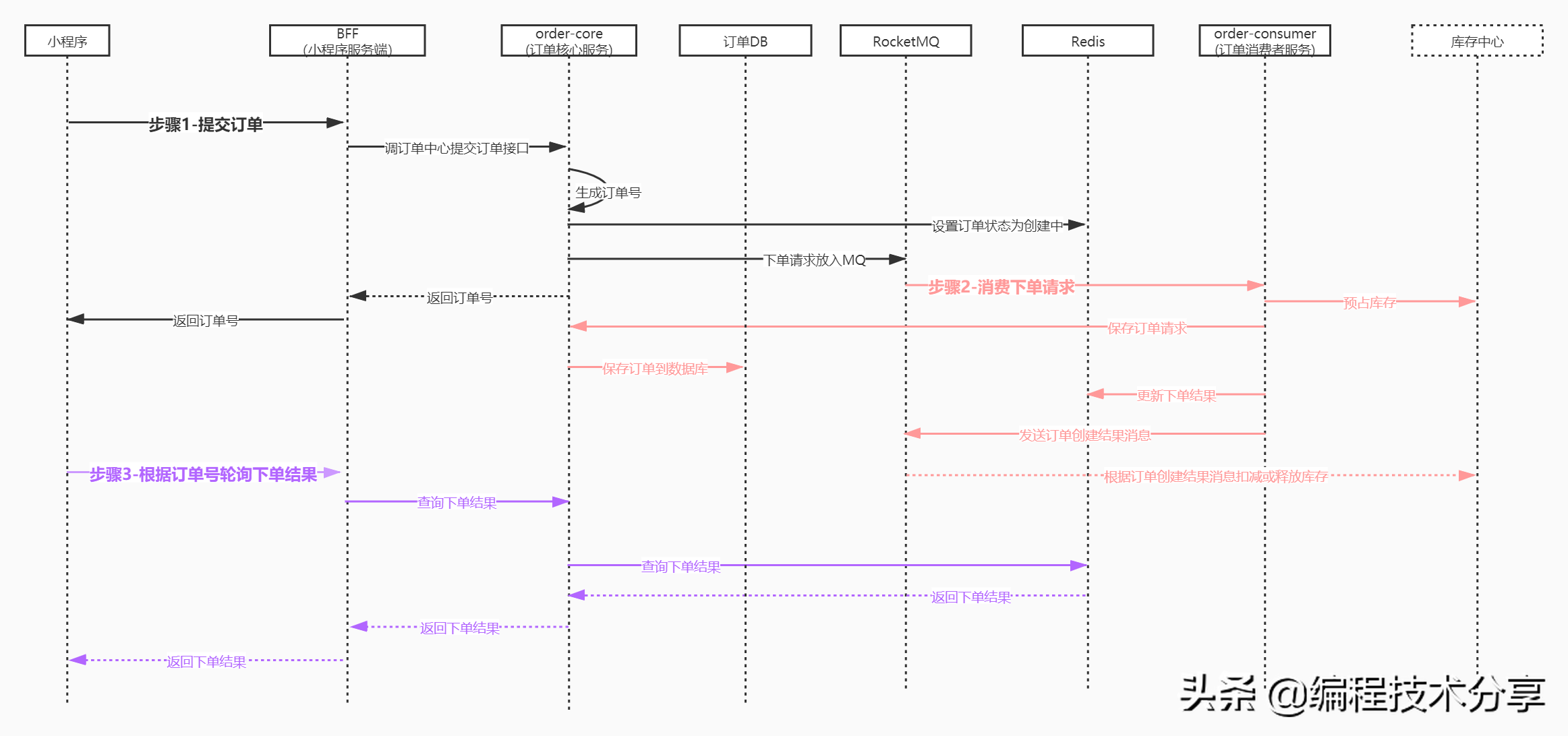

下單流程

下單請求通過 MQ 異步化處理，下單處理結果存入 redis，前端輪詢下單結果。

步驟說明

步驟 1：提交訂單說明

1. order-core（訂單核心服務）提供提交訂單接口（/order/submit）
2. 這個接口接收訂單相關的參數，如商品 id、價格、數量等
3. 接收到請求后，做好基本參數校驗
4. 生成唯一的訂單號，組裝基本的訂單信息
5. 將訂單號和訂單創建中狀態存入 Redis
6. 發送 MQ，然后將訂單號返回給前端

步驟 2：消費下單請求說明

1. order-consumer（訂單消費者服務）獲取到下單請求消息后，調庫存中心接口進行庫存預占
2. 如果庫存不足，預占失敗，則將訂單創建失敗狀態和失敗信息更新到 Redis，流程終止
3. 如果庫存充足，預占成功，則將訂單創建成功狀態更新到 Redis
4. 調用 order-core（訂單核心服務）保存訂單信息到數據庫，調用 order-search（訂單搜索服務）對訂單進行索引
5. 發送創建訂單結果消息，庫存中心根據創單結果消息進行庫存扣減或者釋放

步驟 3：根據訂單號查詢輪詢下單結果說明

1. order-core（訂單核心服務）提供根據訂單號查詢訂單是否已創建接口（/order/is-created）
2. 該接口返回報文應包括，訂單號、訂單創建狀態（創建中，創建成功，創建失敗）、創建失敗原因
3. 前端定時輪詢該接口，查詢訂單是否創建成功，輪詢頻率可根據實際情況進行調整，比如 20ms 一次
4. 輪詢到訂單創建成功，可直接喚起支付，失敗則直接提示失敗信息

核心表分庫

1. 以訂單主表和訂單明細表為例進行分庫設計，假如按 32 個庫進行分庫。

2. 訂單主表和訂單明細表通過訂單號進行關聯。

3. 分庫要求：

• 某個用戶的所有訂單在同一個庫，避免跨庫查詢（可根據用戶 id——buyerId 定位到分庫編號）
• 某個商家的所有訂單在同一個庫，避免跨庫查詢（可根據商家 id——sellerId 定位到分庫編號）
• 可以根據訂單號查詢（可根據訂單號定位到分庫編號）

4. 按照以上分庫要求，做出以下分庫設計

• 訂單主表進行冗余，訂單主表分成用戶訂單主表（buyer_order）和商家訂單主表（seller_order）
• 用戶訂單主表（buyer_order）按照 buyerId % 32 進行分庫
• 商家訂單主表（seller_order）按照 sellerId %32 進行分庫
• 訂單號末位帶上分庫編號，分庫編號為 buyerId % 32
• 訂單明細表（order_detail）按照訂單號進行分庫，確保同一個訂單的明細在同一個庫
• 用戶訂單主表（buyer_order）同步寫入，因為訂單是由用戶發起的，需要保證實時性。
• 商家訂單主表（seller_order）建議保證最終一致性即可，可根據實際業務選擇同步雙寫或者通過 MQ 異步寫入

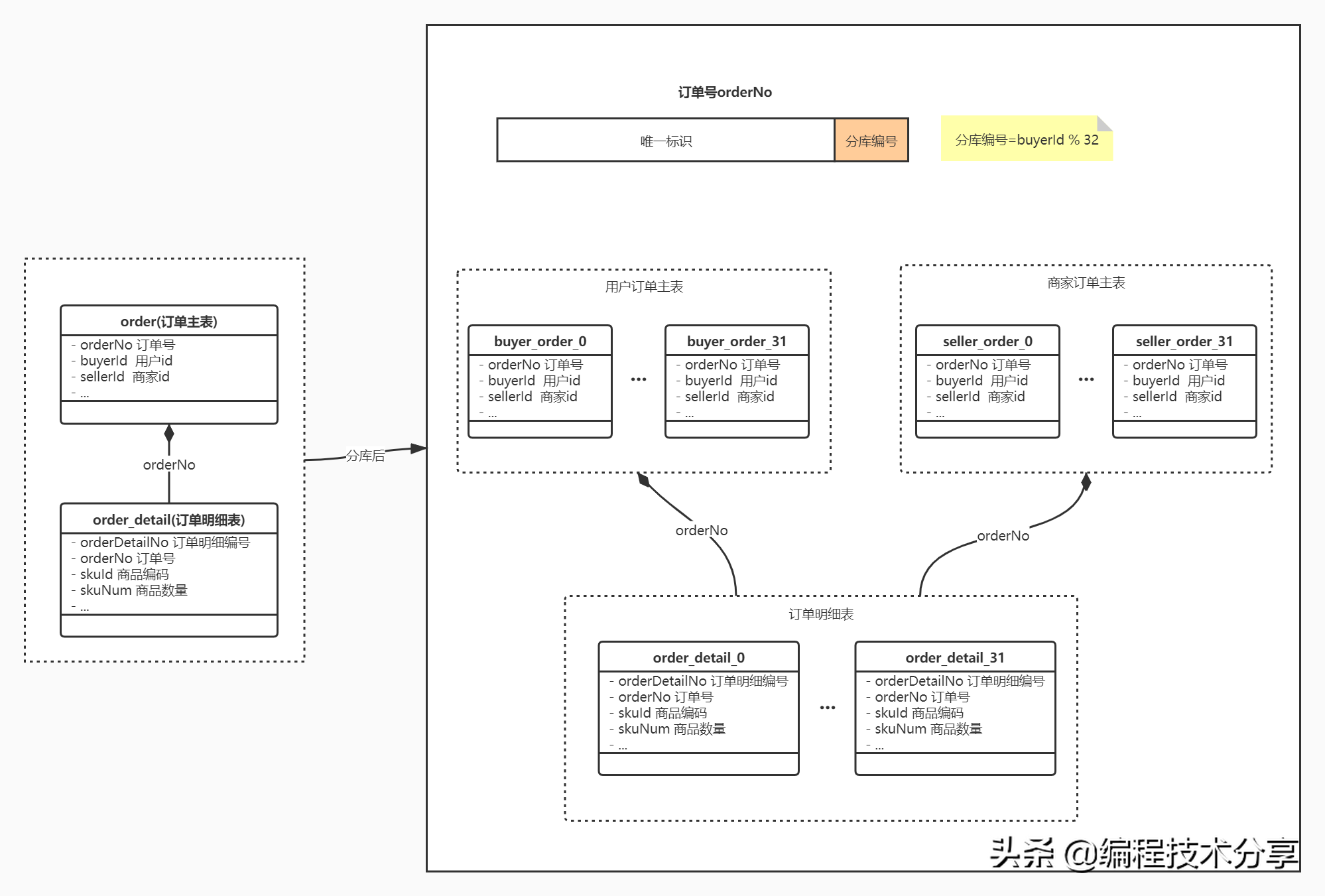

5. 分庫設計圖：

庫存扣減方案

1. 采用預占庫存方案：創建訂單時預占庫存
2. 庫存不足，預占失敗，下單失敗
3. 庫存足夠，預占成功，創建訂單
4. 訂單創建成功，扣減庫存；創建訂單失敗或者取消訂單，釋放庫存

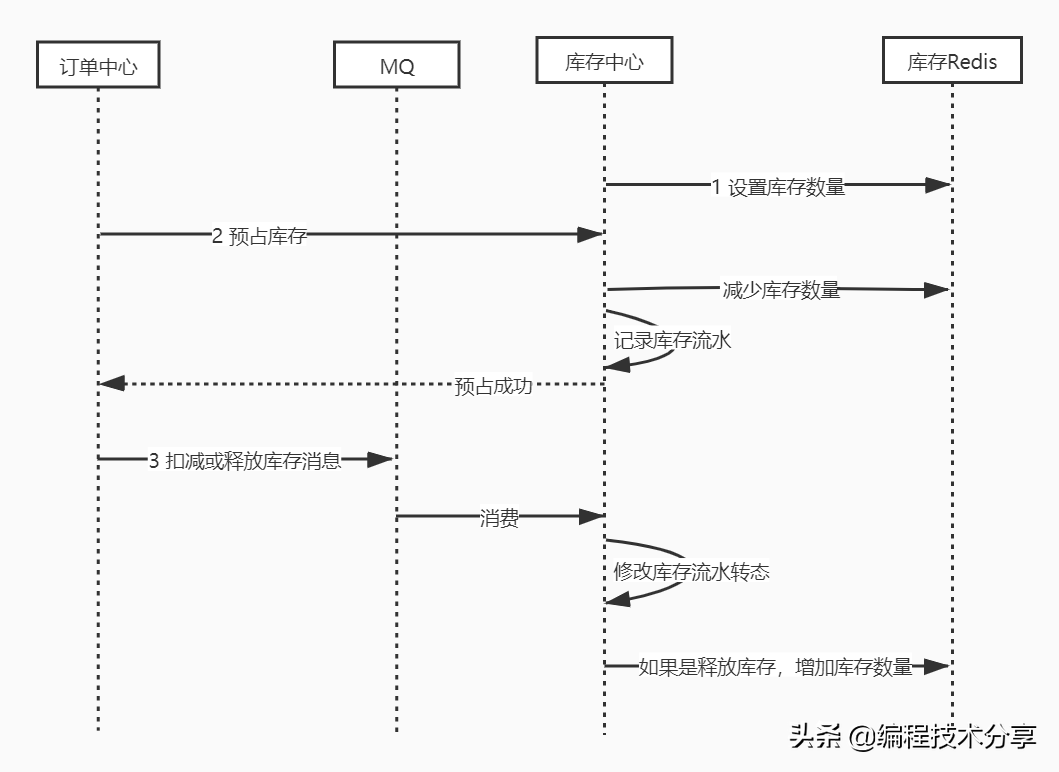

庫存扣減序列圖

庫存設置到 redis 中，已 skuId 為 key，變化的數量為值，如：

1. 將 skuId=10086 的庫存值初始化為 100，redis.incrby(10086, 100)
2. 庫存初始化后，只能對庫存進行加減操作，不允許做覆蓋操作

Redis 如何與數據庫中的庫存保持一致：

1. Redis 和數據庫的庫存保持最終一致性
2. 庫存被預占時，生成庫存預占流水，關鍵字段有，訂單號、skuId、預占數量、流水狀態有（預占中、已扣減、已釋放），預占超時時間，同時可以在 Redis 或者數據庫中維護一個 skuId 對應的總預占數量字段，總預占數量 + 預占數量
3. 訂單中心發送庫存扣減消息，庫存中心消費消息時更新庫存流水狀態為已扣減，總預占數量 - 預占數量
4. 訂單中心發送庫存釋放消息，庫存中心消費消息時更新庫存流水狀態為已釋放，返還庫存到 Redis，總預占數量 - 預占數量

/**
 * 預占庫存 偽代碼
 * @param orderNo 訂單號
 * @param skuId sku 標識
 * @param quantity 預占數量
 */
boolean preOccupy(String orderNo, String skuId, int quantity) {
    boolean isPreOccupySuccess = false;
    int value = redis.decrby(skuId, quantity);
    if (value >= 0) {
        // 庫存充足
        // 生成庫存預占流水記錄
        //（關鍵字段：orderNo,skuId,quantity,state（0-預占中；1-已扣減；2-已釋放）,timeout（超時時間）
        isPreOccupySuccess = true;
    } else {
        // 庫存不足，返還剛才預占的庫存
        redis.incrby(skuId, qunatity);
    }
   return isPreOccupySuccess;
}

數據庫的庫存數量禁止覆蓋更新！
扣減庫存?zhèn)?SQL：update stock set stock_num = stock_num - 變化的值 where sku_id = 10086

關于釋放庫存

對一些釋放異常的情況，可由庫存中心調度服務，找出庫存預占流水狀態為預占中且預占超時的記錄，根據訂單號向訂單中心確認該訂單號的庫存是已扣減還是已釋放，再進行相應業務處理。

其他

除了以上大的方面設計，分布式事務、冪等、補償、壓測……這些點是大家在設計系統時都需要考慮的，不在本文討論范圍。
