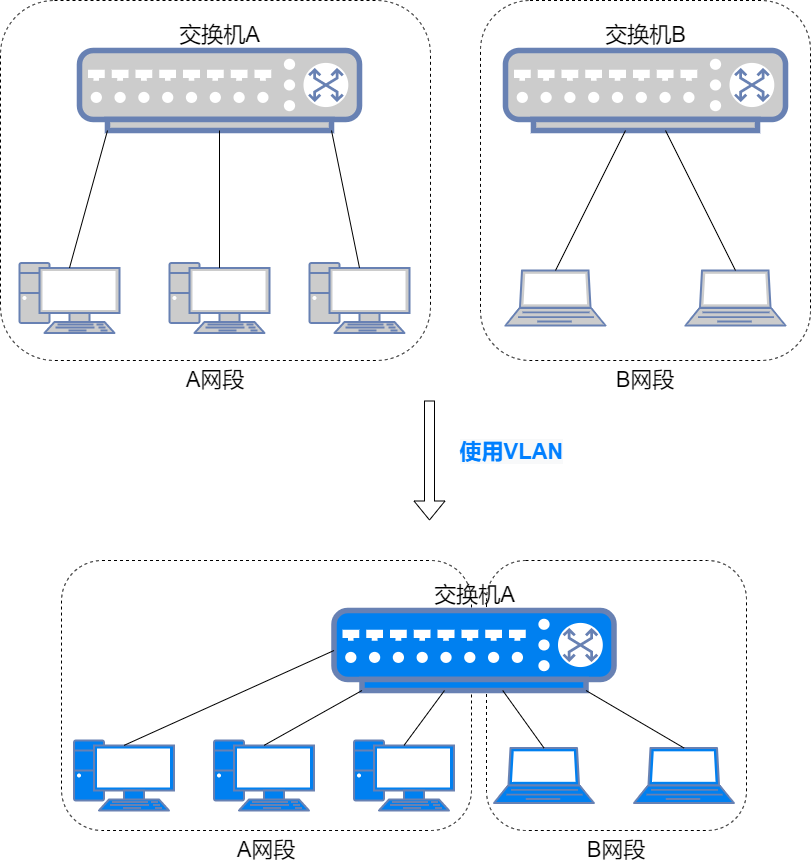

在局域網內，我們會用 VLAN 對不同的用戶、不同的部門、不同用途的區域進行分組，一個 VLAN 區分一組用戶，便于管理和使用。

什么是 VLAN ？

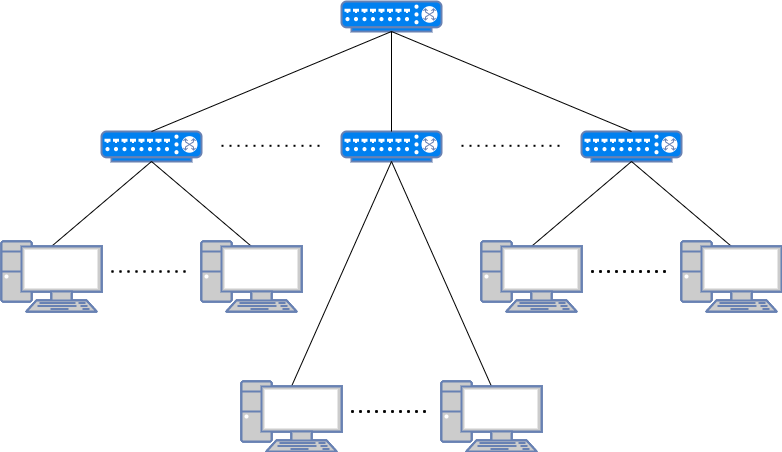

VLAN 技術能夠在邏輯上把一個物理局域網分隔為多個廣播域，每個廣播域稱為一個虛擬局域網（即 VLAN ）。每臺主機只能屬于一個 VLAN ，同屬一個 VLAN 的主機通過二層直接通信。劃分 VLAN ，并不是為了徹底隔絕通信，而是減小廣播域傳播的范圍，過濾多余的包，提高網絡的傳輸效率。

如何實現不同 VLAN 間的主機通信呢？

VLAN 隔離二層網絡，必須通過三層網絡設備實現。這些設備根據 IP 地址為不同 VLAN 間的流量執行路由轉發的操作，稱為 VLAN 間路由。

實現 VLAN 間路由的方法有哪些？

按照時間和技術發展的順序，介紹三種 VLAN 間路由的方法。

第一種：傳統 VLAN 間路由

路由器的作用是在不同網絡之間轉發數據包，VLAN 則是在一臺或一組交換機上劃分不同的局域網，將它們隔離為不同的網段。因此，不同 VLAN 之間的通信需要路由器來進行轉發，也就順理成章了。

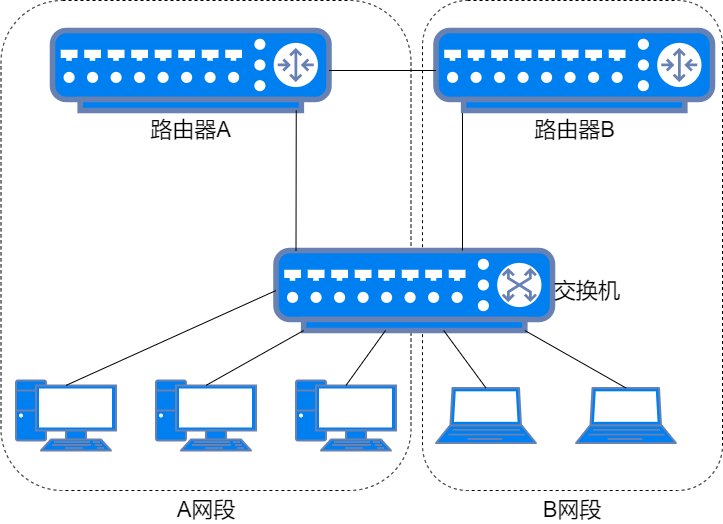

不同的 VLAN 連接不同的路由器接口，一個路由器接口連接一個 VLAN 的交換機端口。

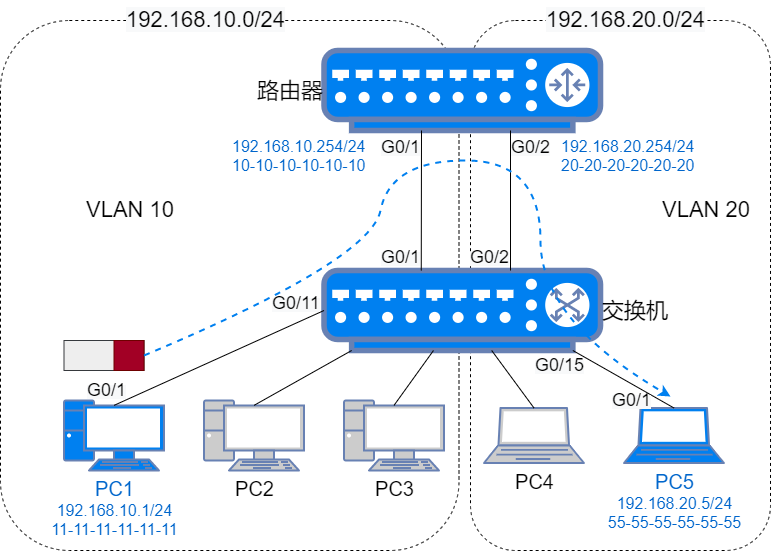

假設 PC 和路由器都有同網段中所有設備的 ARP 緩存表，交換機的 mac 地址表也有各個設備的 MAC 地址信息。那么 PC1 向 PC5 發送數據時，整個過程如下：

PC1 查詢路由表，發現 PC5 的 IP 地址在另一個網段，需要通過默認網關進行數據轉發；

PC1 以 PC5 的 IP 地址為目的 IP 地址，以默認網關的 MAC 地址為目的 MAC 地址，封裝數據幀后發送給交換機；

交換機收到數據幀后，查詢 MAC 地址表，找到目的 MAC 地址對應的端口，于是將數據幀從這個端口轉發出去，即轉發給路由器；

路由器收到數據幀后，查看數據幀的目的 MAC 地址是自己，于是解封裝查看目的 IP 地址。根據目的 IP 地址的網絡號查詢路由表，發現目的網段的直連路由，以及對應的出接口；

路由器以 PC5 的 IP 地址作為目的 IP 地址，以 PC5 的 MAC 地址作為目的 MAC 地址封裝報文，并從出接口轉發出去，即轉發給交換機；

交換機查看數據幀的目的 MAC 地址，并根據目的 MAC 地址，將數據幀轉發給 PC5 。

相同 VLAN 的主機如何互相通信？

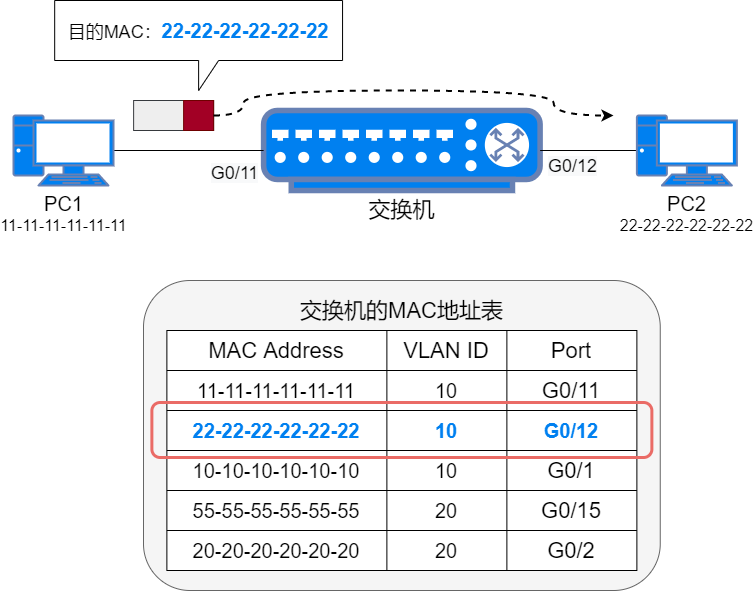

PC1 向 PC2 發送數據時，由于目的 IP 地址與自己處于同一個網段，PC1 會使用 PC2 的 MAC 地址作為目的 MAC 地址封裝數據幀；交換機也會直接通過 PC2 的端口，將數據幀轉發給 PC2 。

如果不同 VLAN 的 PC1 和 PC3 通訊，交換機是否會直接根據 MAC 地址，把 PC1 發送的報文直接轉發給 PC3 ？

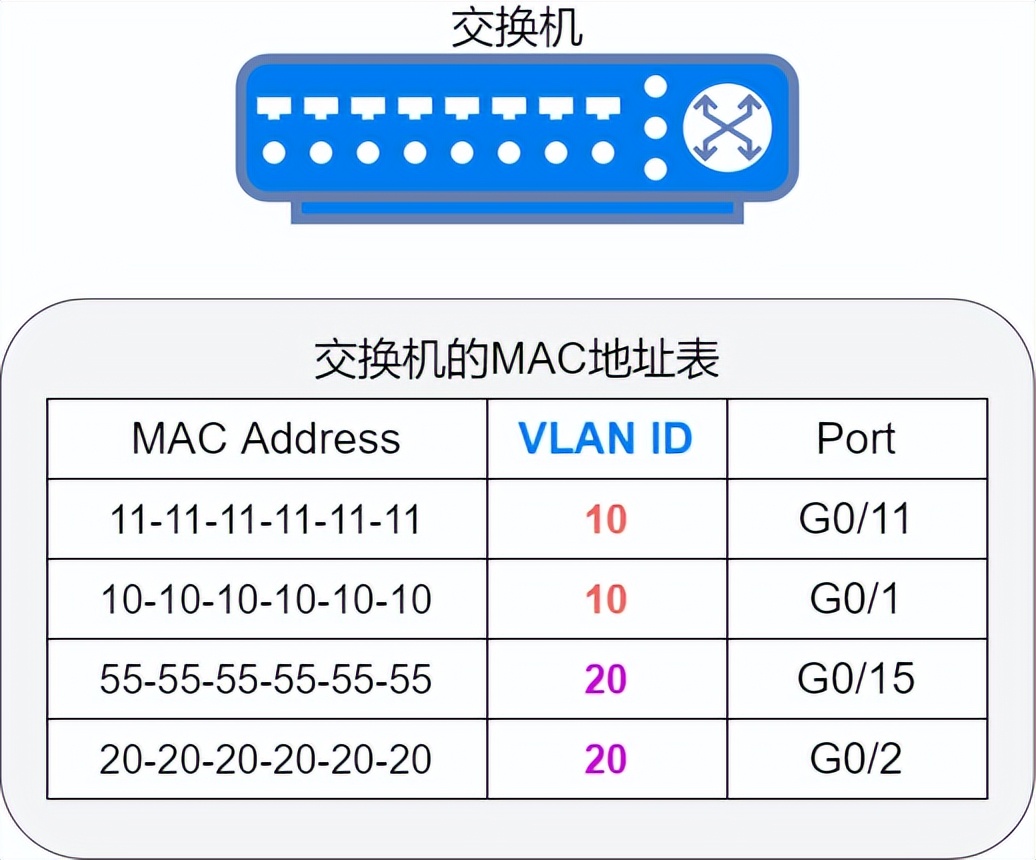

MAC 地址表不僅記錄了交換機端口和 MAC 地址的對應關系，還包括這個端口的 VLAN 。交換機不會通過查詢 MAC 地址表，就把數據幀從不同 VLAN 的端口轉發出去。

傳統 VLAN 間路由實驗

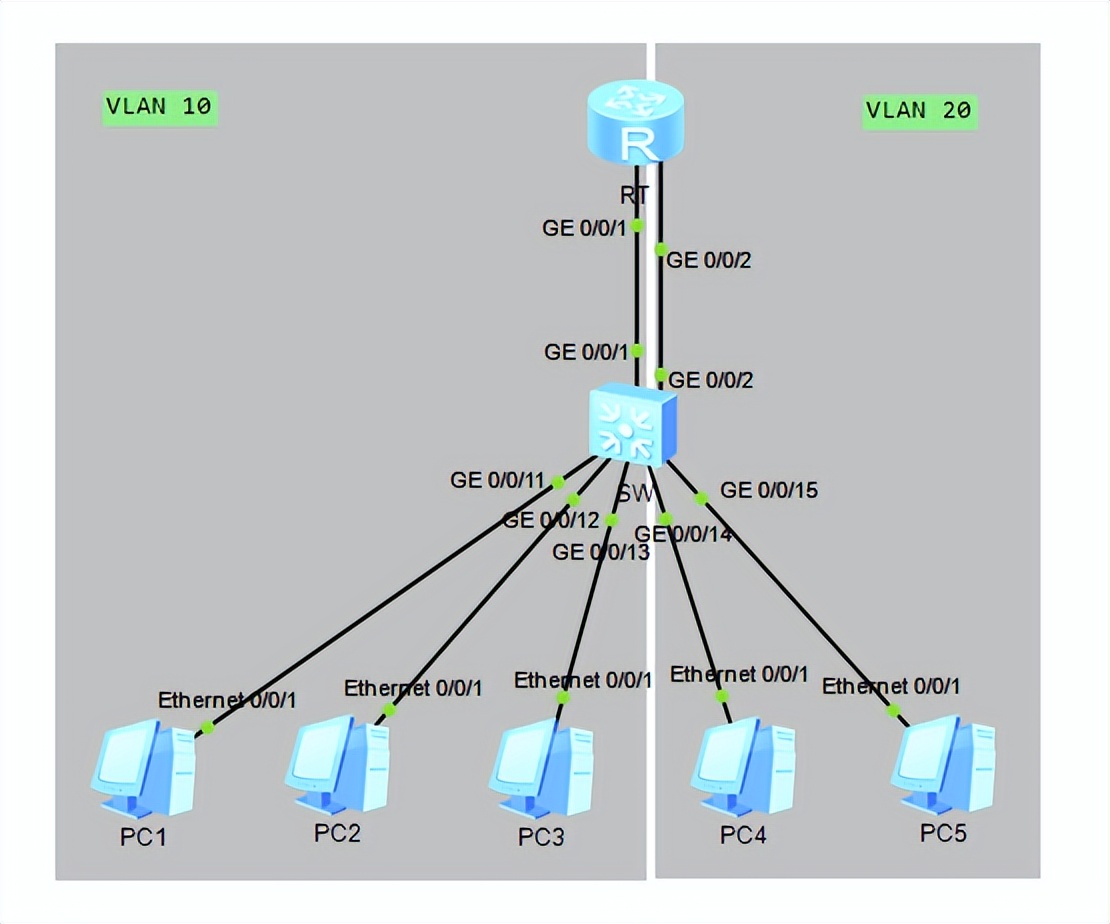

實驗拓撲圖

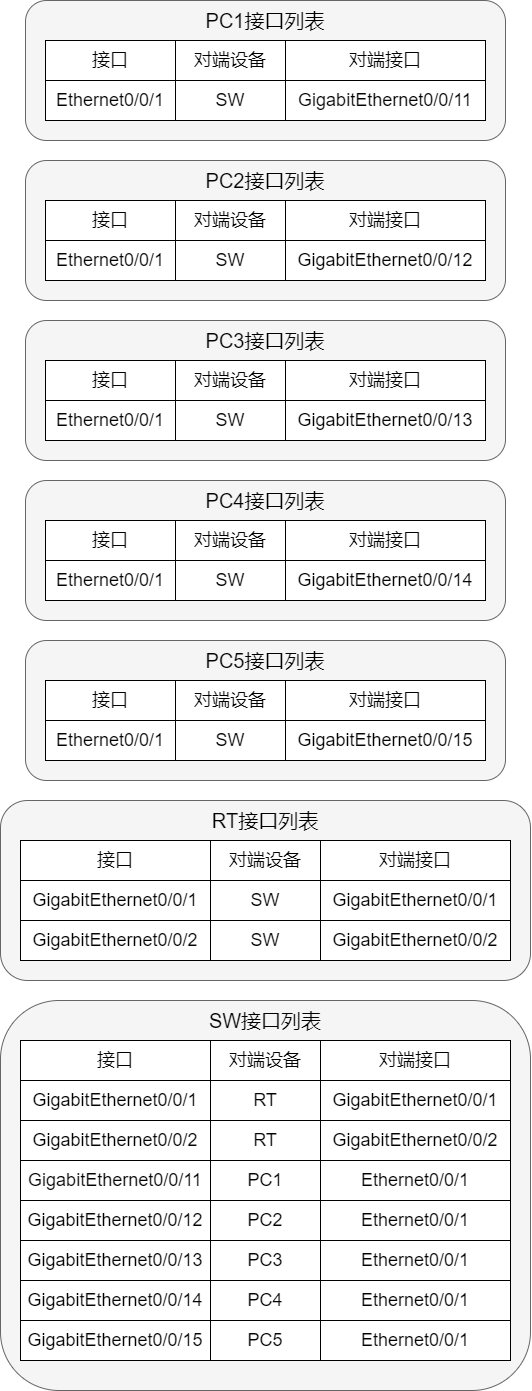

接口列表

實驗要求

ENSP 模擬器
PC1 能 ping 通 PC5

實驗步驟

根據接口 IP 地址表，各個設備分別配置 IP 地址。

根據 VLAN 劃分表，SW 配置各個端口的 VLAN 。

測試：PC1 ping PC5 成功，通過路由器的接口實現 VLAN 間路由。

實驗總結

進行網絡配置前，先梳理出接口列表、接口 IP 地址表和 VLAN 劃分表，便于進行設備配置。

第二種：單臂路由

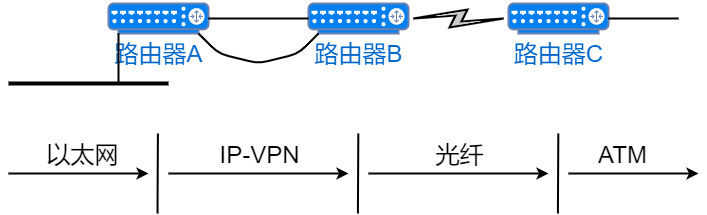

路由器用于連接異構網絡，特點是有不同類型的物理接口，接口數量少；交換機則是用于組建局域網，特點是物理接口類型少，接口數量多。實際網絡環境中，會在一臺交換機上創建大量的 VLAN ，每個 VLAN 使用一個路由器接口作為默認網關，路由器接口就不夠用了。

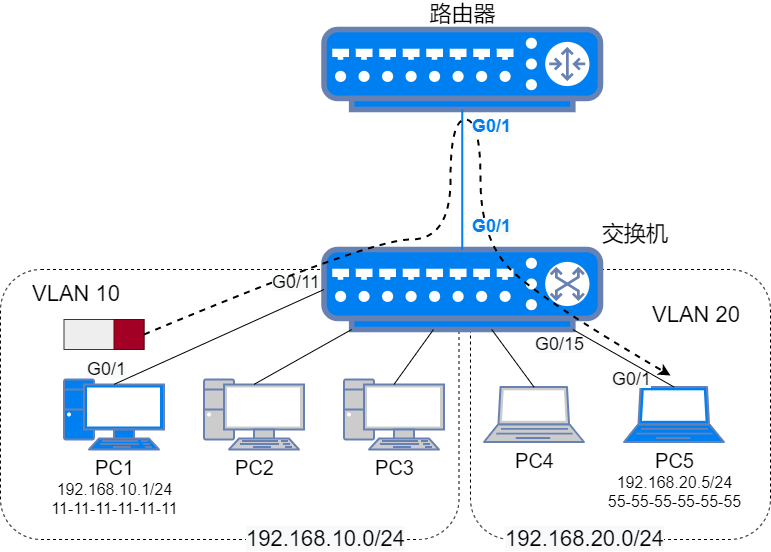

為了節省路由器的接口，使用一個接口來連接交換機，無論哪個 VLAN 的流量都通過這一個接口進出路由器，實現所有 VLAN 之間的流量轉發，這種方式稱為單臂路由。

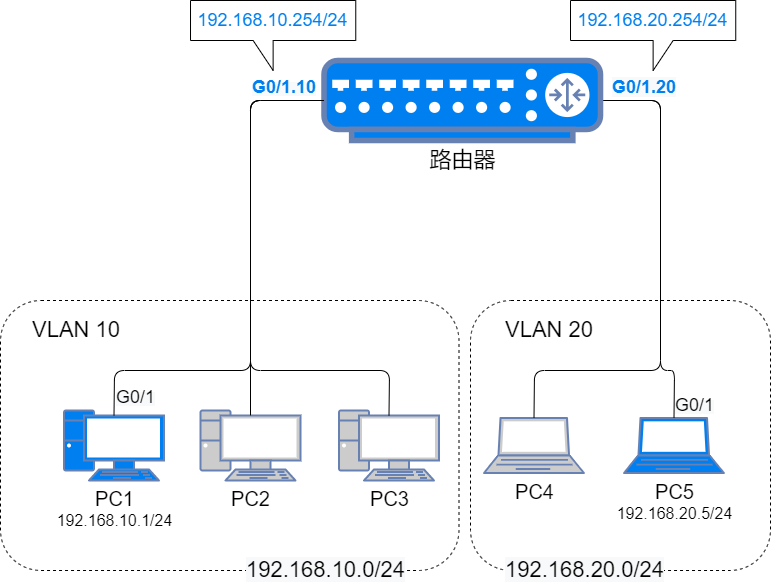

上面的物理拓撲圖可能描述的不太清楚，查看下面單臂路由的邏輯拓撲圖可以更好的理解原理。

物理拓撲圖：展示網絡設備之間物理連接方式的拓撲圖。
邏輯拓撲圖：網絡設備根據網絡地址轉發數據包的邏輯通道圖。

一個路由器接口能夠像多個接口那樣工作，同時用來傳輸多個不同 VLAN 的流量嗎？

路由器提供了一種稱為子接口的邏輯接口。子接口顧名思義，就是通過邏輯的方式，將一個路由器物理接口劃分為多個邏輯子接口，來滿足用一個物理接口連接多個網絡的需求。

單臂路由實驗

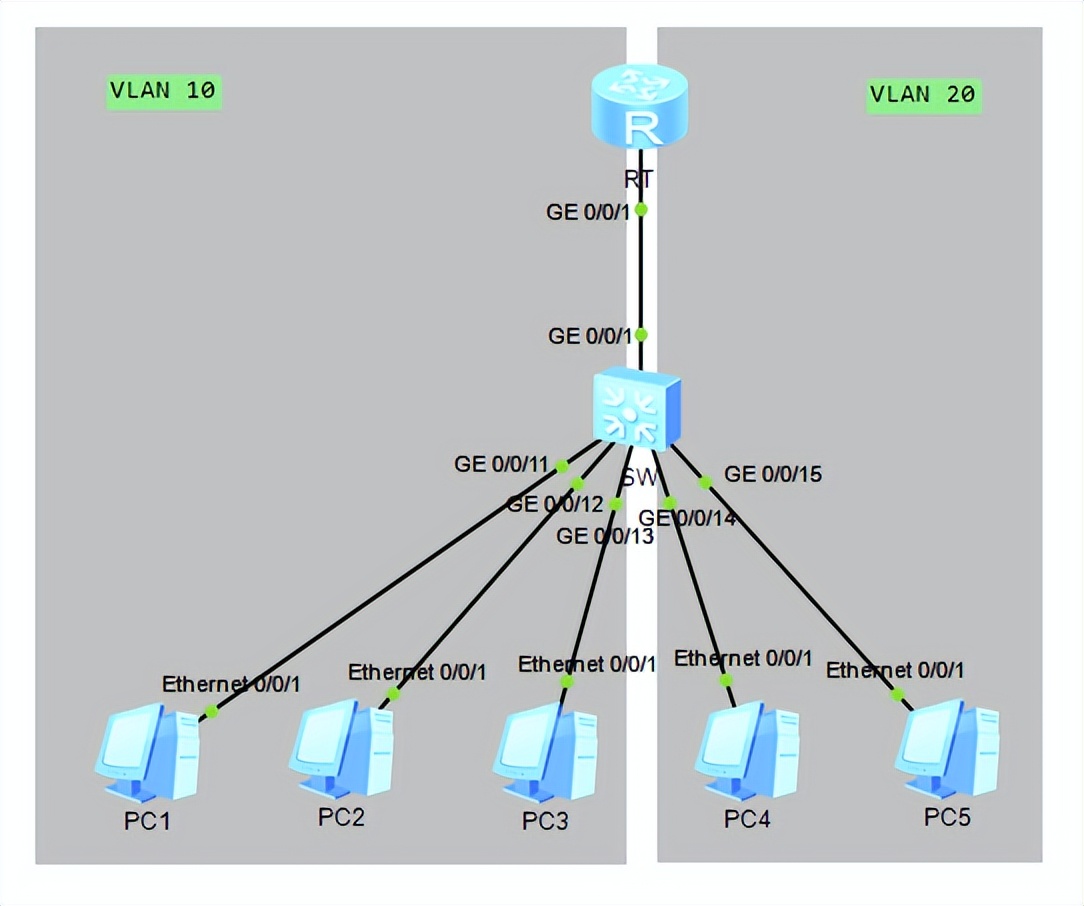

實驗拓撲圖

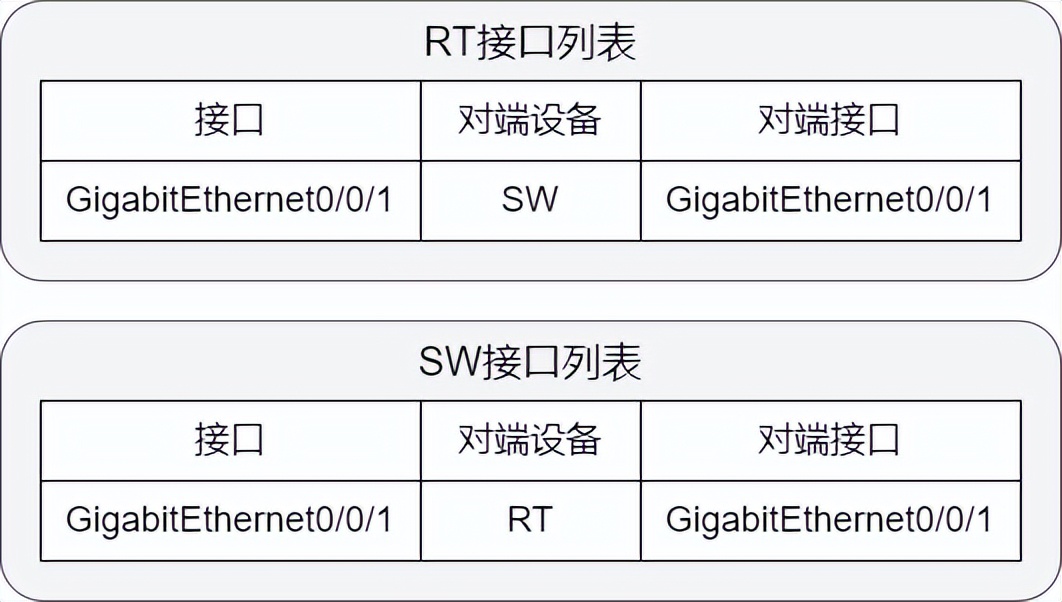

接口列表

由傳統 VLAN 間路由的多個路由器接口，變成單臂路由的一個路由器接口，用于連接交換機。其它接口配置不變。

實驗要求

PC1 能 ping 通 PC5

實驗步驟

根據接口 IP 地址表，配置路由器的子接口 IP 地址。其余設備配置參考上一個實驗的步驟 1 。

命令 interface interface-type interface-number.sub-interface number 創建子接口。子接口編號范圍是 1 ~ 4096 ，與 VLAN ID 保持一致。
命令 dot1q termination vid 配置 802.1Q 封裝并指定端口的 PVID ，確保路由器子接口與對端的交換機端口封裝模式一致。
命令 arp broadcast enable 啟動子接口的 ARP 廣播功能。默認狀態下，ARP 廣播功能是禁用的，收到 ARP 廣播幀會直接丟棄。

根據 VLAN 劃分表，配置 SW 連接路由器端口的 VLAN 。其余設備配置參考上一個實驗的步驟 2 。

測試：PC1 ping PC5 成功，通過路由器的子接口實現 VLAN 間路由。

第三種：三層交換技術

從流量走向上看單臂路由，是舍近求遠的，交換機上兩個不同 VLAN 的端口流量，無法通過交換機直接完成數據轉發，還需要在路由器上繞一下。這是因為二層交換機沒有三層轉發能力，無法根據數據包的目的 IP 地址查看自己的路由表；二層交換機也無法成為所連主機的網關，需要一臺路由器充當網關。

然后出現了一種在傳統以太網交換機的基礎上，添加專門路由轉發硬件的設備。這類設備不僅有傳統二層交換機的功能，還可以通過 ASIC（特殊應用集成電路）實現對數據包的路由。這種集成了三層數據包轉發功能的交換機稱為三層交換機。

一臺三層交換機既可以實現將終端隔離在不同的 VLAN 中，同時位這些終端提供 VLAN 間路由的功能，不需要再借助路由器來轉發不同 VLAN 之間的流量。

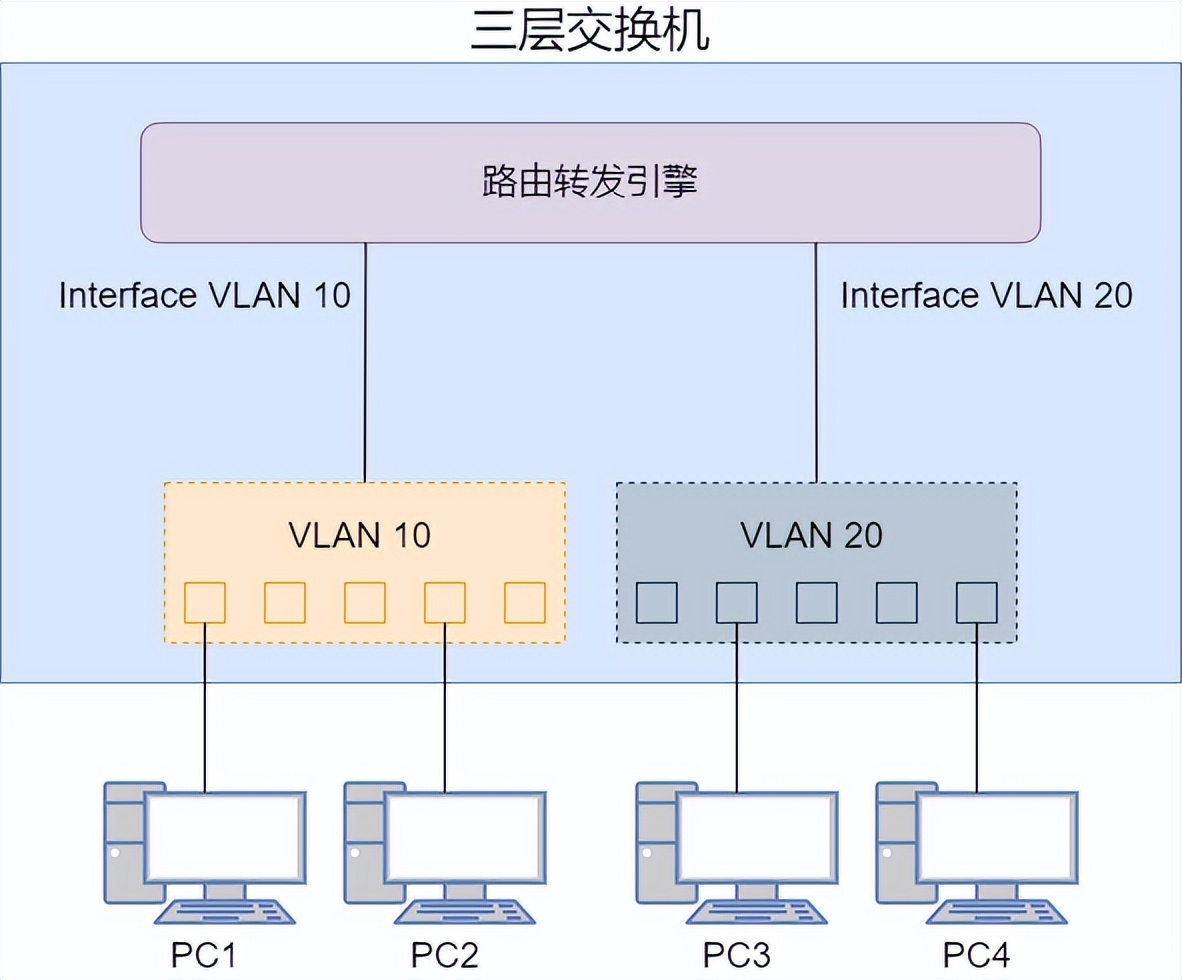

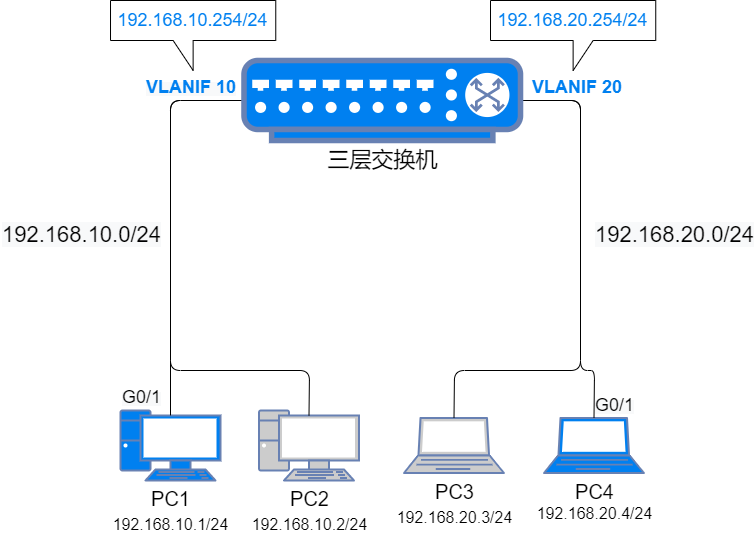

實現 VLAN 間路由需要給每一個 VLAN 分配一個獨立的三層接口作為網關，三層交換機并不是使用三層物理接口連接各個 VLAN ，而是通過創建虛擬 VLAN 接口，為每一個 VLAN 分配一個虛擬三層接口。

虛擬 VLAN 接口是由三層交換機創建的，因此三層交換機會作為直連接口，將它們所在的網絡作為直連路由填充到路由表中。同時，虛擬 VLAN 接口和對應的 VLAN 中的物理二層端口處于同一個子網中，充當這個 VLAN 的網關。

三層交換機的轉發效率和擴展性都遠比單臂路由實現 VLAN 間路由更優，管理和配置也更加簡單，目前這種方案已成為實現 VLAN 間路由方案的首選。

三層交換機實驗

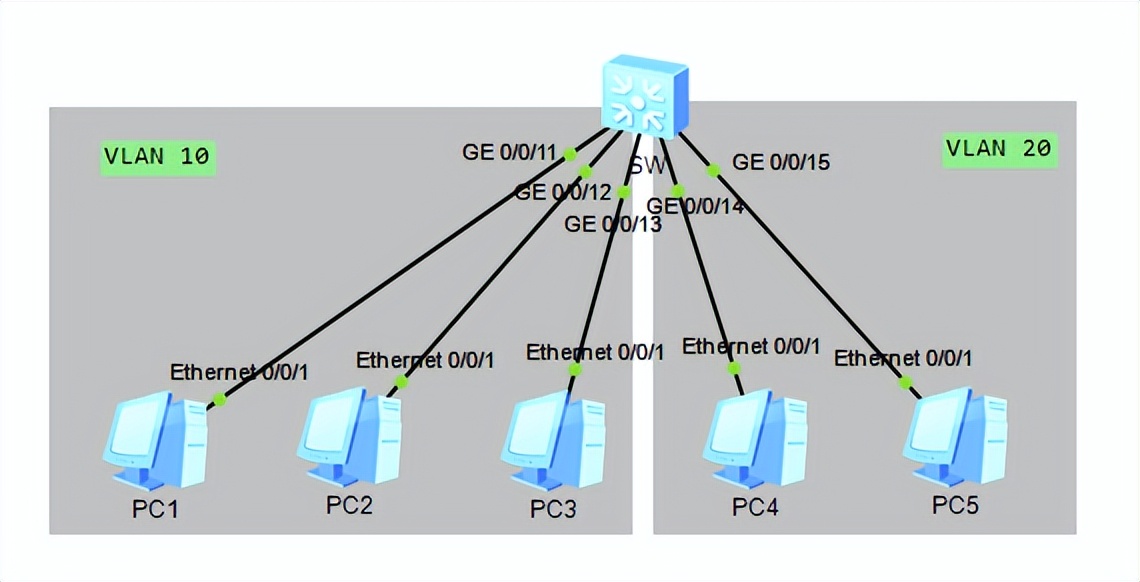

實驗拓撲圖

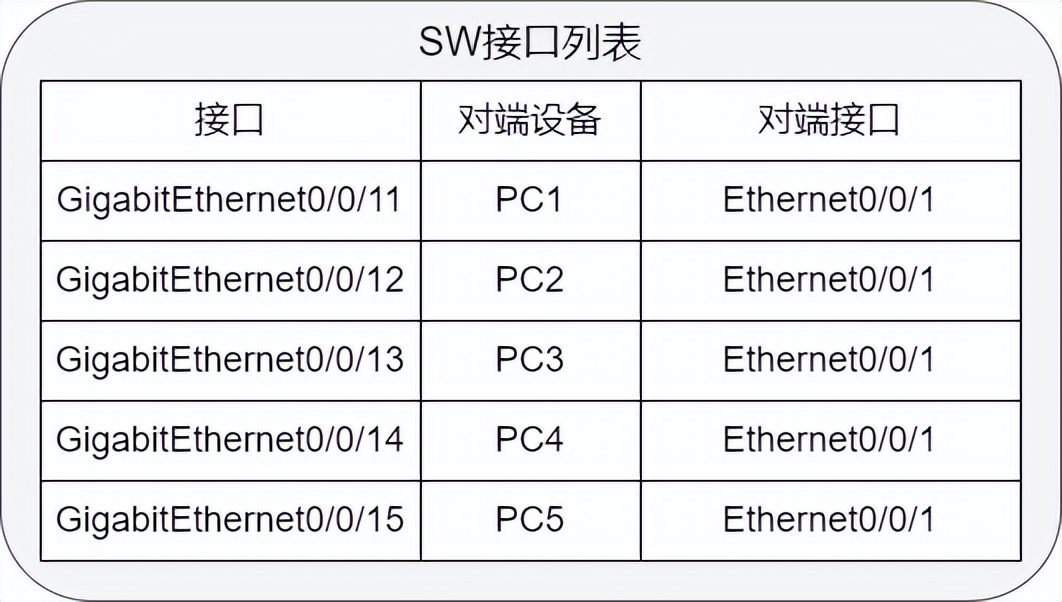

接口列表

實驗步驟

根據接口 IP 地址表，配置交換機的 VLANIF 接口。PC1 ~ PC5 的 IP 地址配置以及對端交換機接口 VLAN 配置，參考上一個實驗的步驟 1 和步驟 2 。

命令 interface Vlanif vlan-id 創建 VLANIF 接口。VLANIF 接口的編號必須與 VLAN ID 一致，VLAN 中的主機以 VLANIF 接口 IP 地址作為自己的默認網關。
命令 display ip interface brief 查看 IP 地址信息，檢查配置是否正確。
命令 display vlan 查看 VLAN 信息，檢查交換機端口的 VLAN 配置是否正確。
命令 display ip routing-table 查看路由表信息，兩個 VLANIF 接口的直連網段加入了 IP 路由表，并以此實現 VLAN 間路由。

測試：PC1 ping PC5 成功，通過三層交換機的 VLANIF 接口實現 VLAN 間路由。

三層交換機能取代路由器嗎？

三層交換機的路由功能通常比較簡單，主要是局域網的連接，包含大量的以太網接口，主要用途是提供快速數據交換功能，滿足局域網數據交換頻繁的應用特點。

而路由器則不同，是為了滿足不同類型的網絡連接，如局域網與廣域網之間的連接、不同協議的網絡之間的連接等。它最主要的功能是路由轉發，解決各種復雜路徑的網絡連接，不僅適用于同種協議的局域網間，更適用于不同協議的局域網與廣域網間。具有選擇最佳路由、負荷分擔、鏈路備份及和其他網絡進行路由信息的交換等等功能。
