本學期學校安排有匯編語言這門課,需要自己搭建匯編語言開發環境,特此寫下本文記錄搭建過程.

關于搭建匯編語言開發環境的教程,我也找了許多,可看下來卻依舊一頭霧水,經過本人摸索,同時結合網上教程,欲寫下這篇易懂的文章.

準備工作

1.下載DOSBox

工具介紹:DOSBox是一個DOS模擬程序,由于它采用的是SDL庫,所以可以很方便的移植到其他的平臺.目前,DOSBox已經支持在Windows、Linux、Mac OS X、BeOS 、palmOS、Android 、webOS、os/2等系統中運行.不少DOS下的游戲都可以直接在該平臺上運行.

工具官網：DOSBox, an x86 emulator with DOS

項目主頁：
https://sourceforge.net/projects/dosbox/

下載鏈接1(32位):
http://sourceforge.net/projects/dosbox/files/dosbox/0.74/DOSBox0.74-win32-installer.exe/download/

下載鏈接2(這個是我下載好的,可能會快一點):
https://idefun.lanzoux.com/i4TQgm4zjkf/

2.下載匯編工具包

下載鏈接:
https://idefun.lanzoux.com/i4TQgm4zjkf/

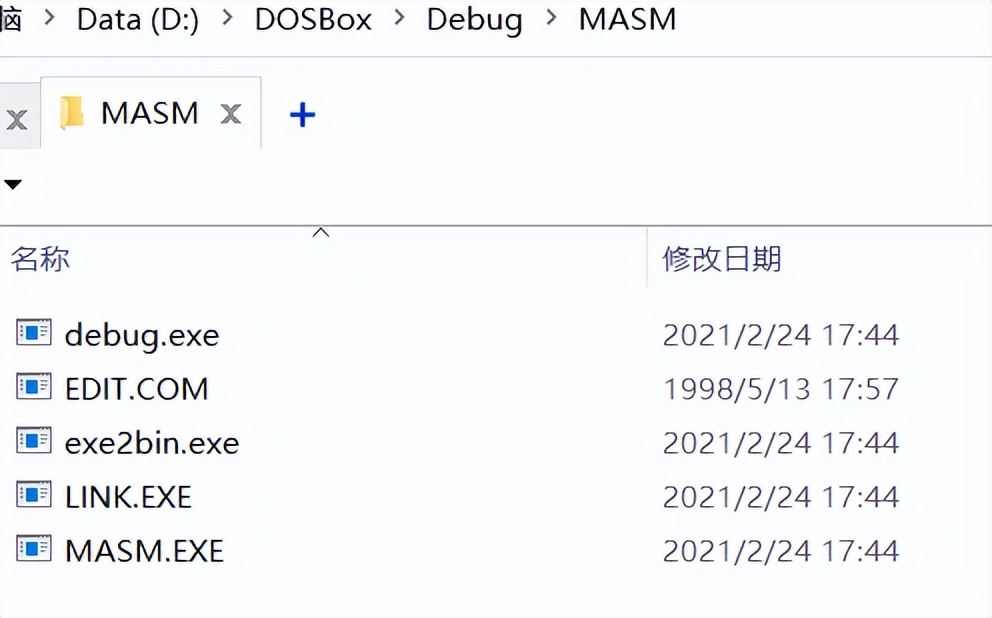

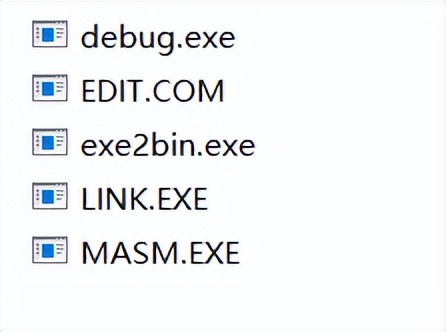

匯編工具截圖

安裝教程

1.安裝DOSBox

雙擊運行DOSBox安裝程序

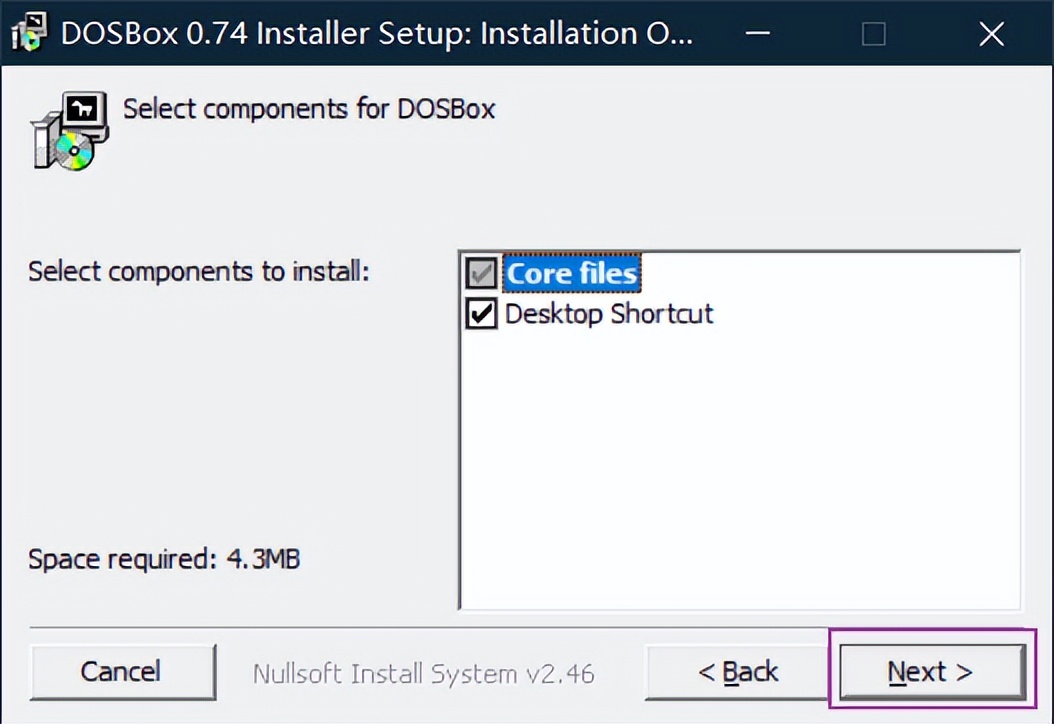

點擊next

選擇安裝位置(我選擇都是D:DOSBox)然后點擊install即可

安裝位置要記得,后面要用

2.創建工作目錄

安裝完畢創建一個工作目錄(目錄位置及目錄名可自定義)

我的是在D:/DOSBox/Debug

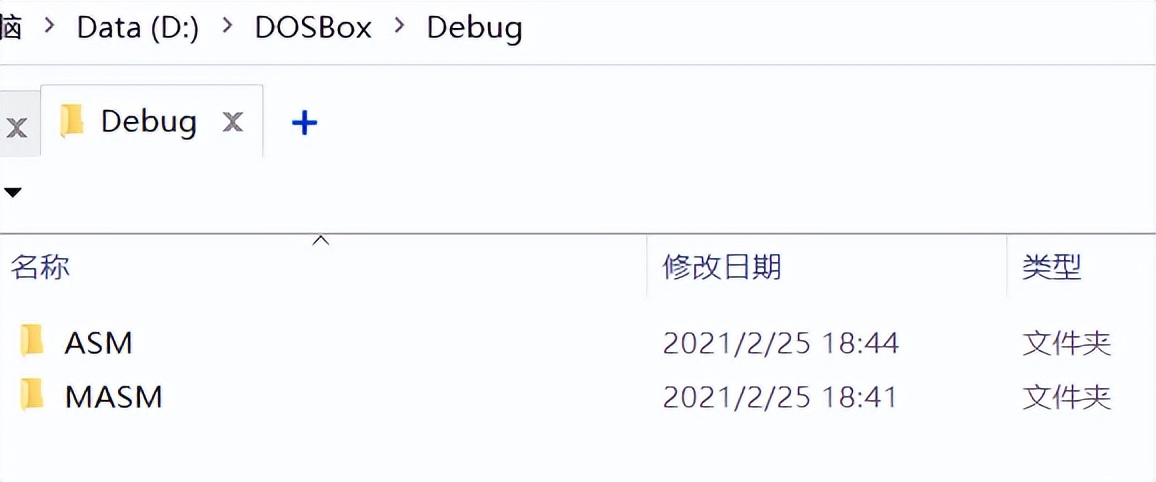

之后再在Debug下創建兩個文件夾ASM(放自己寫的匯編程序)和MASM(放匯編工具)

將匯編工具放入MASM文件夾

3.掛載工作目錄

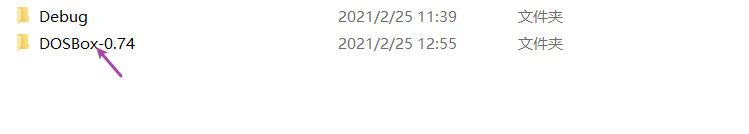

打開DOSBox安裝目錄(我的在D:DOSBox)

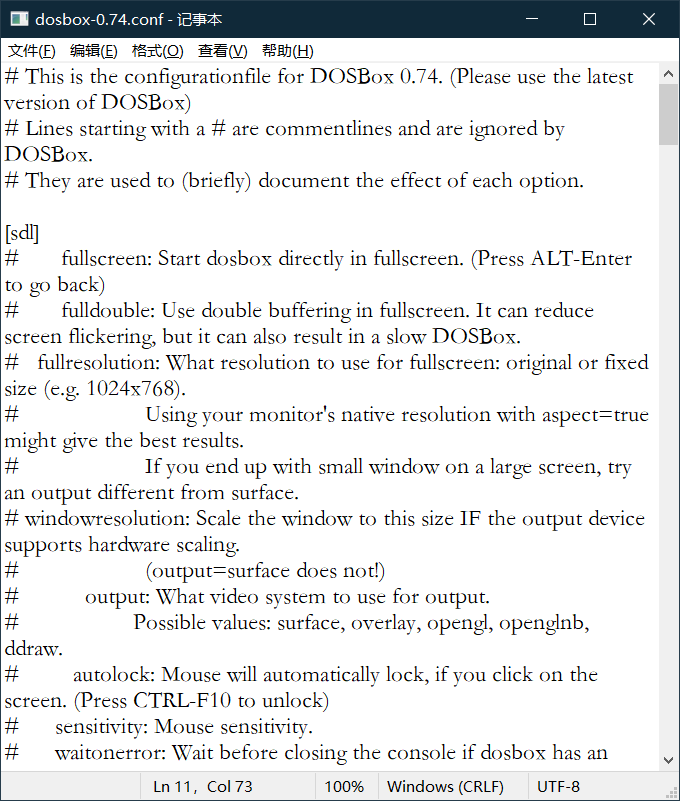

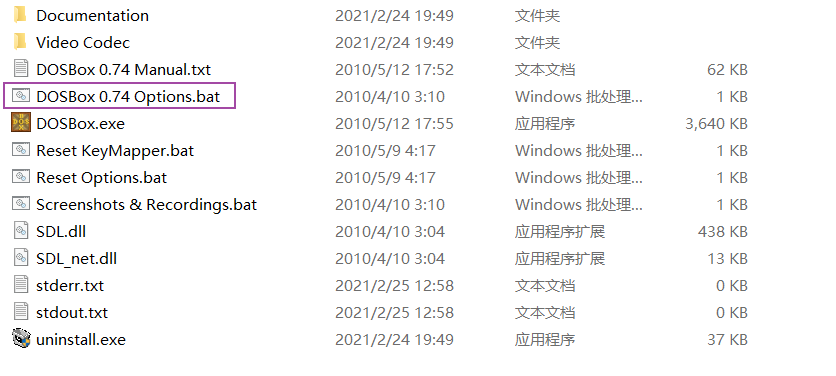

打開后找到DOSBox 0.74 Options.bat這個批處理文件

直接雙擊運行會出現一個記事本

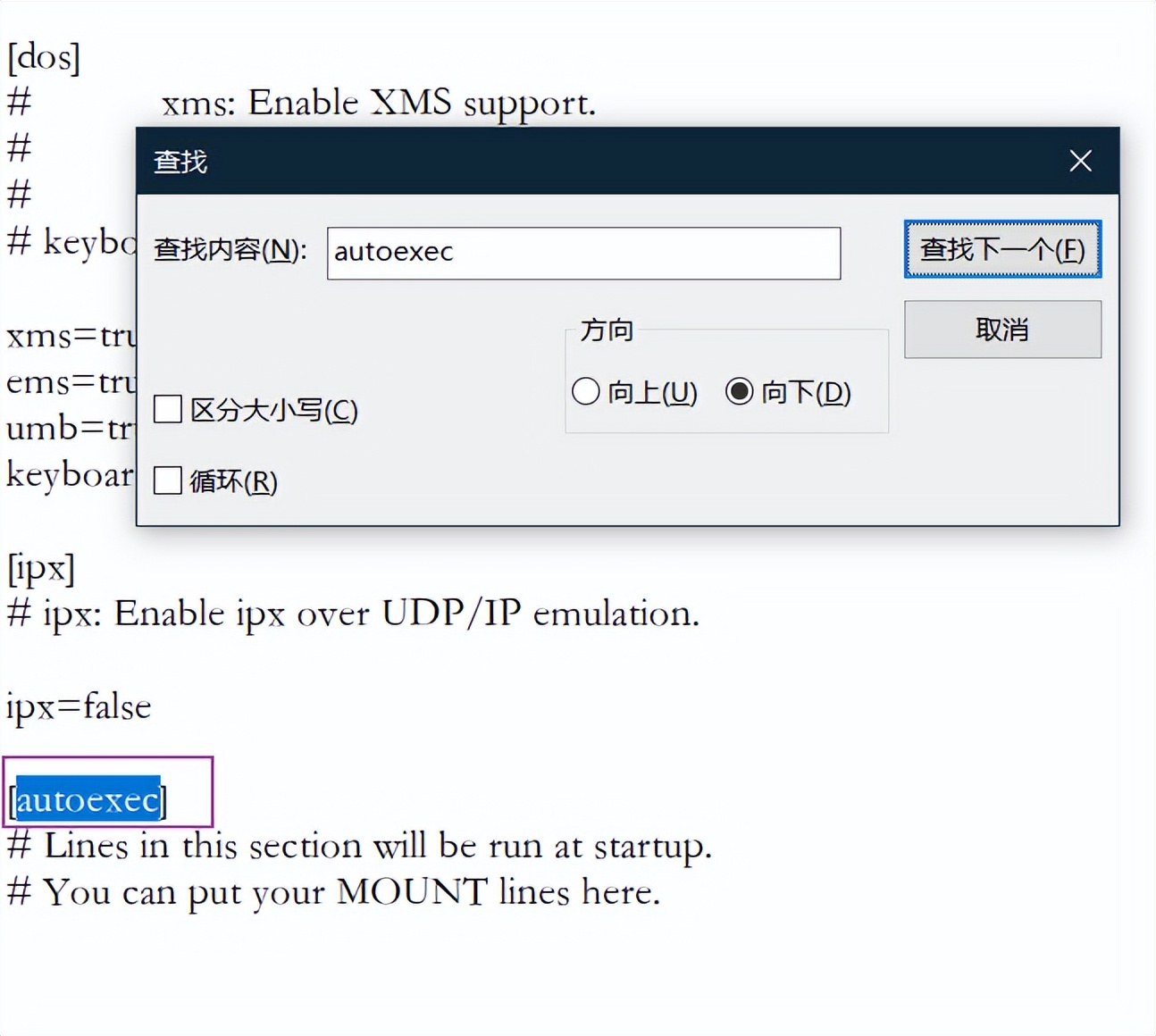

使用快捷鍵Ctrl+F查找其中的[autoexec]部分(一般在文件末尾)

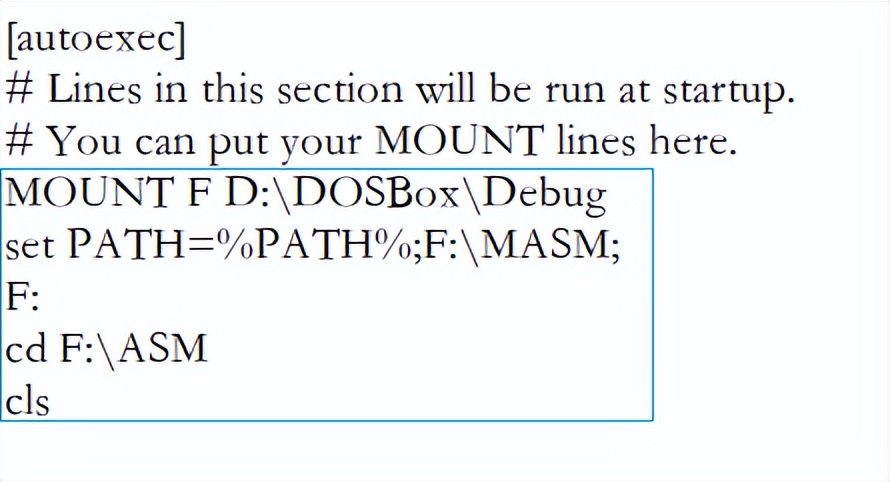

在文件中添加下列內容并保存

MOUNT F D:DOSBoxDebug
set PATH=%PATH%;F:MASM;
F:
cd F:ASM
cls

命令解釋:

#掛載工作目錄掛載到虛擬盤符F(虛擬盤符可自定義,命令不區分大小寫)
MOUNT F D:DOSBoxDebug
#添加系統臨時變量(此時的F代表的是D:DOSBoxDebug）
set PATH=%PATH%;F:MASM;
#轉到F盤符
F:
#切換到F:ASM目錄
cd F:ASM
#執行一次清屏
cls

如果不加cls,打開會是這樣

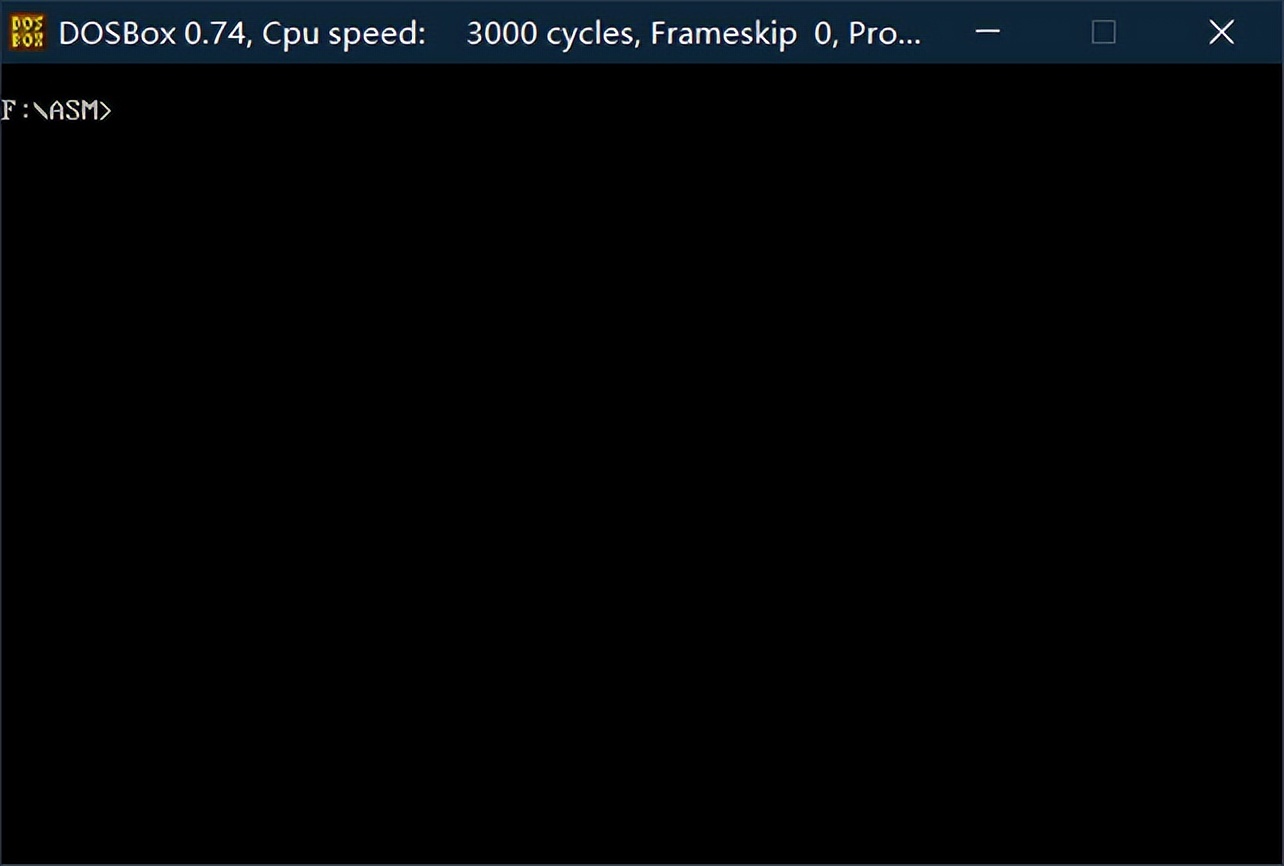

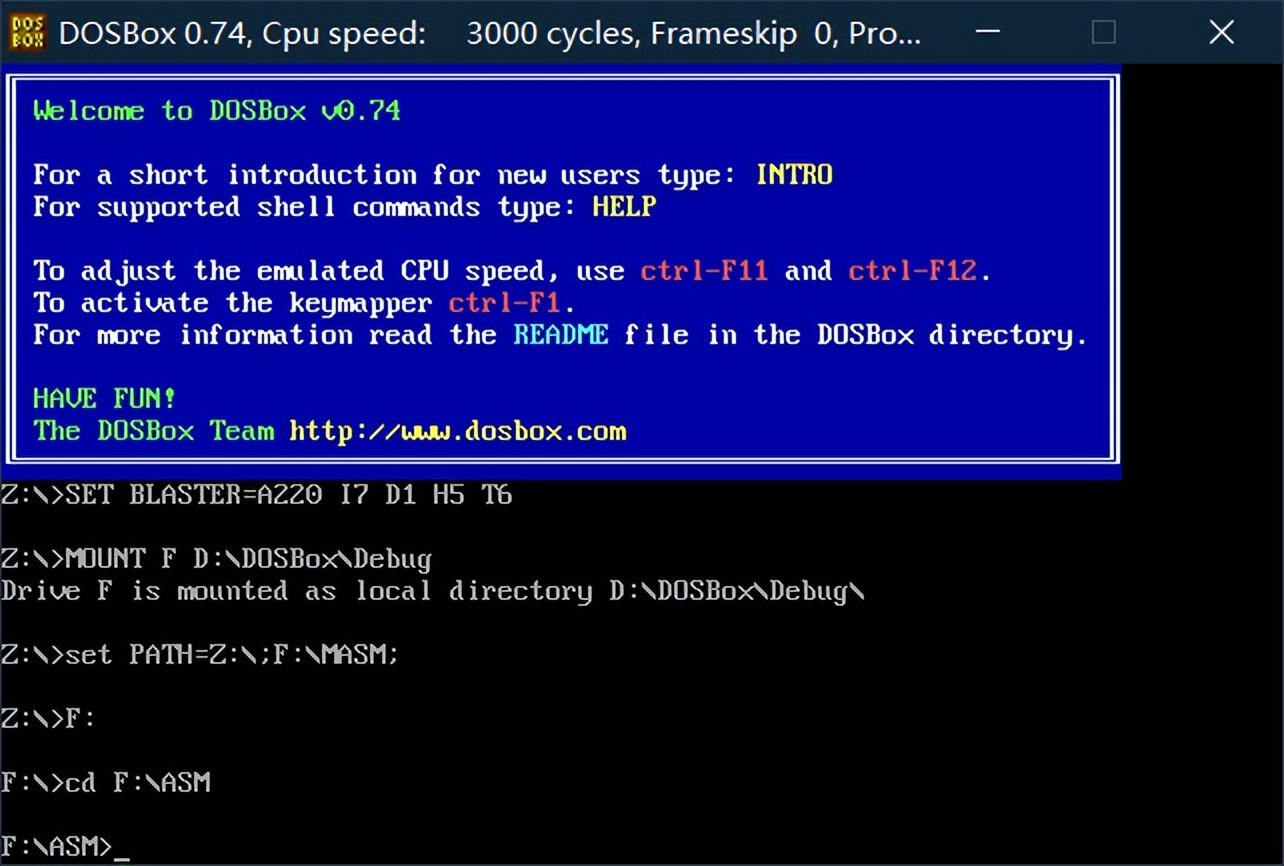

加上cls,打開會是這樣(我覺得更美觀,依個人喜好)

注意:不進行此種配置的話,每次打開DOSBox是需要手動輸入上述命令,非常麻煩

使用說明

DOSBox常用快捷鍵

快捷鍵	作用
Alt+Enter	切換全屏
Ctr+F1	改變鍵盤映射
Alt+Pause	暫停模擬
Ctrl+Alt+F5	開始/停止錄制視頻
Ctrl+F4	交換掛載的磁盤映像,也就是更新磁盤文件
Ctrl+F5	截圖
Ctrl+F6	開始/停止錄制聲音
Ctrl+F7	減少跳幀
Ctrl+F8	增加跳幀
Ctrl+F9	關閉DOSBOX
Ctrl+F10	捕捉/釋放鼠標
Ctrl+F11	模擬減速
Ctrl+F12	加速模擬
Alt+F12	不鎖定速

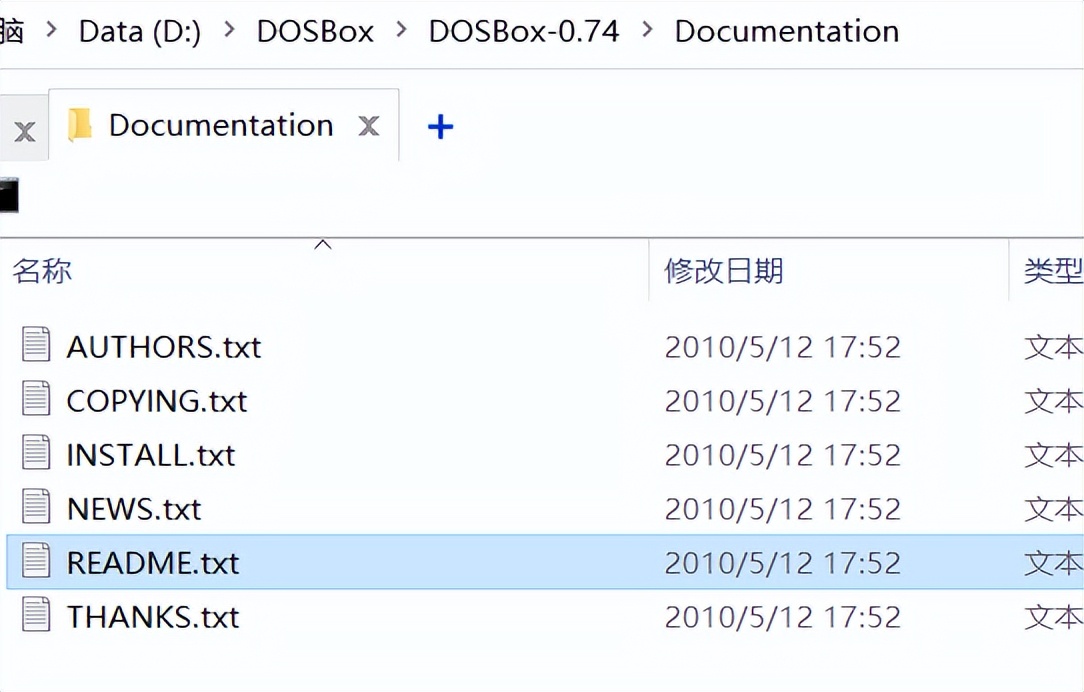

注意:以上快捷鍵我并沒有全部測試,更多詳細信息參見README.txt(在DOSBox安裝目錄中的Documentation里面)

調整窗口大小

初始的界面很小,且不能直接拉伸界面,所以有需要的可以按照下面的方法調整一下
雙擊打開DOSBox 0.74 Options.bat

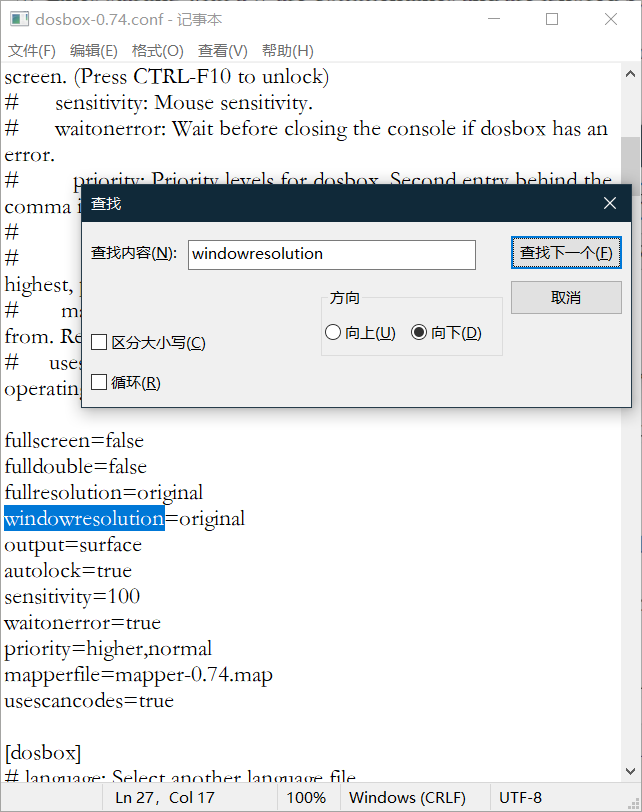

使用快捷鍵Ctrl+F查找windowresolution字段

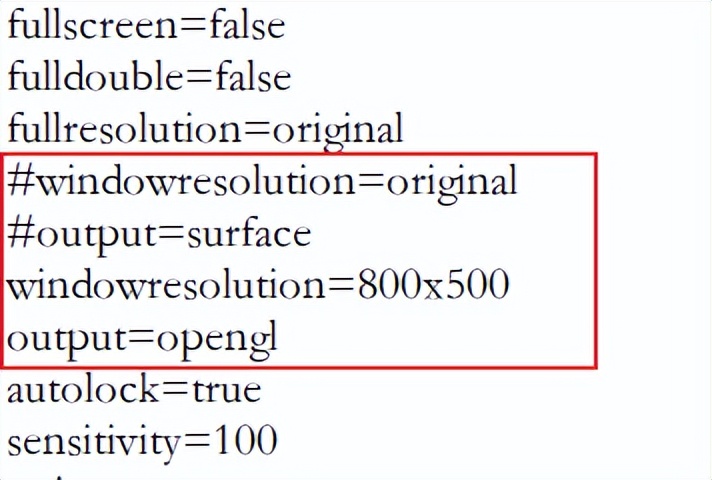

將

windowresolution=original
output=surface

改為

windowresolution=800x500 #800x500為自定義大小,可修改
output=opengl

注意:不用刪除原來的語句,在前面加上#注釋掉即可

保存后,重啟DOSBox生效

創建并編輯文件

關于創建并編輯文件,如果你的工作目錄(掛載的目錄)有EDIT.COM文件(我提供的匯編工具包中有),那么你就可以在DOSBox中創建并編輯文件,如果沒有請使用我提供的工具包或者耐心往下看.

使用DOSBox創建并編輯文件(不推薦)

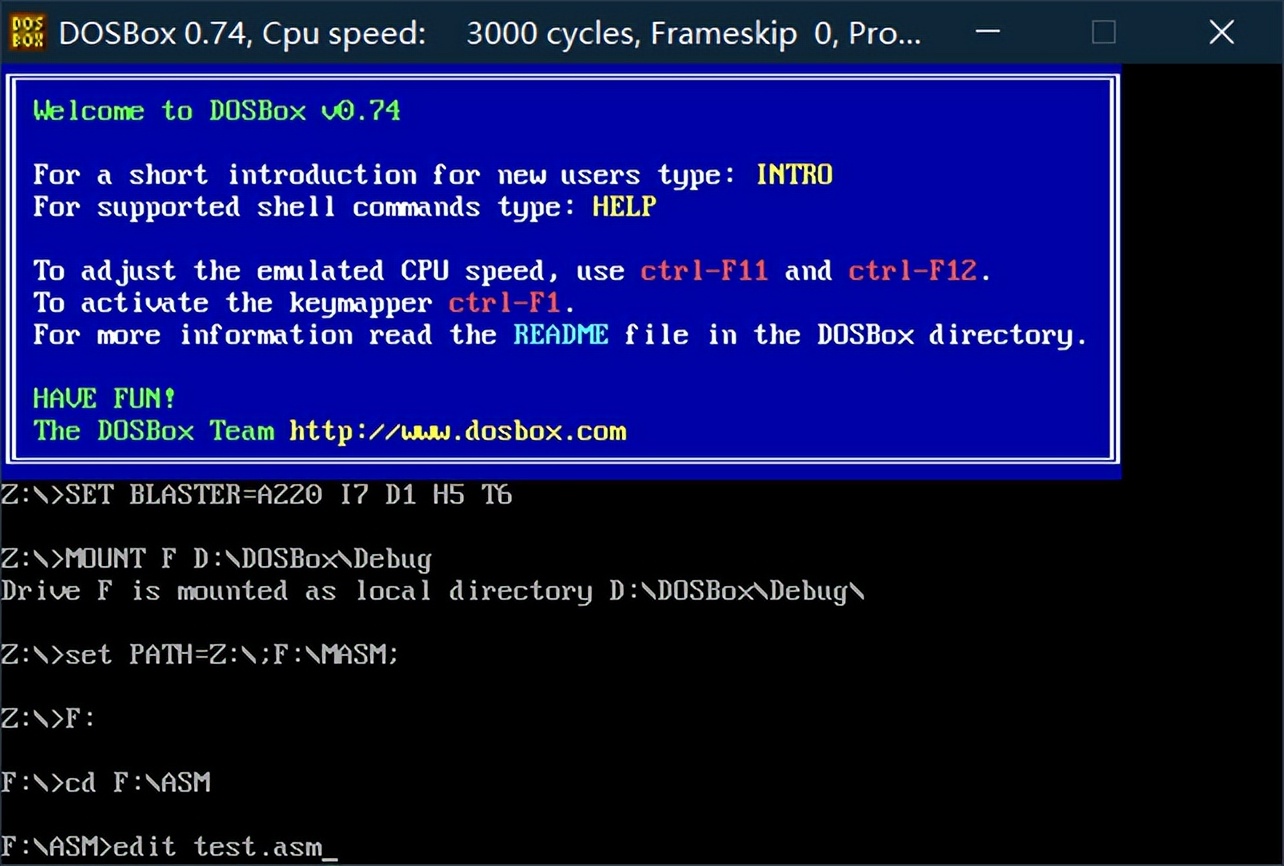

打開DOSBox使用下面命令創建并編輯test.asm文件

edit test.asm

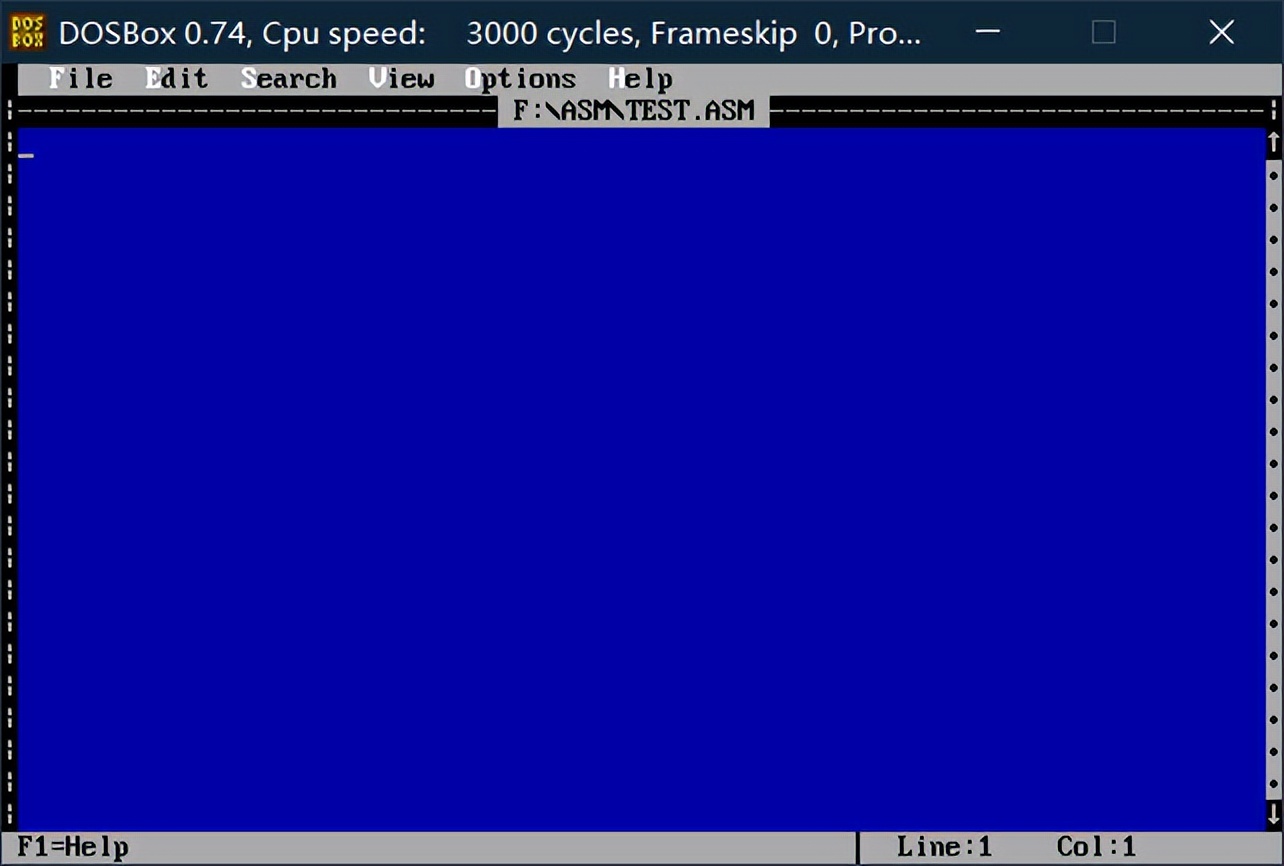

回車后進入下面界面即可進行編輯(注意:鼠標箭頭只能在編輯器里活動,想將鼠標退出來的話可以用Ctrl+F10組合鍵退出)

使用記事本創建并編輯文件(其他編輯器也可以)

下面以此種方式創建test.asm文件

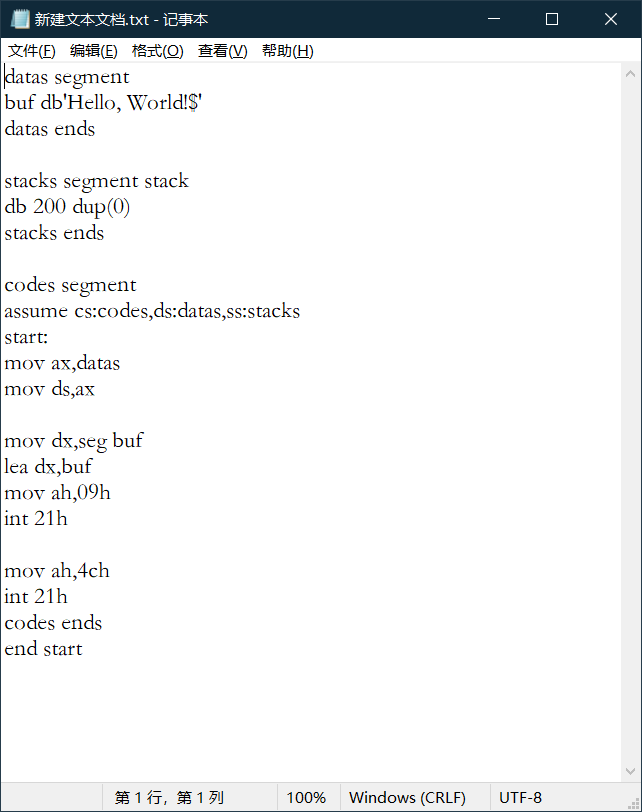

新建文本文檔,將下面代碼復制到里面并保存

datas segment
buf db'Hello, World!$'
datas ends
stacks segment stack
db 200 dup(0)
stacks ends
codes segment
assume cs:codes,ds:datas,ss:stacks
start:
mov ax,datas
mov ds,ax
mov dx,seg buf
lea dx,buf
mov ah,09h
int 21h
mov ah,4ch
int 21h
codes ends
end start

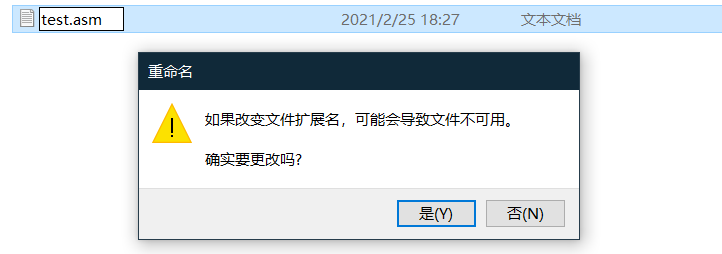

之后重命名為test.asm

編譯調試

打開DOSBox輸入下面命令

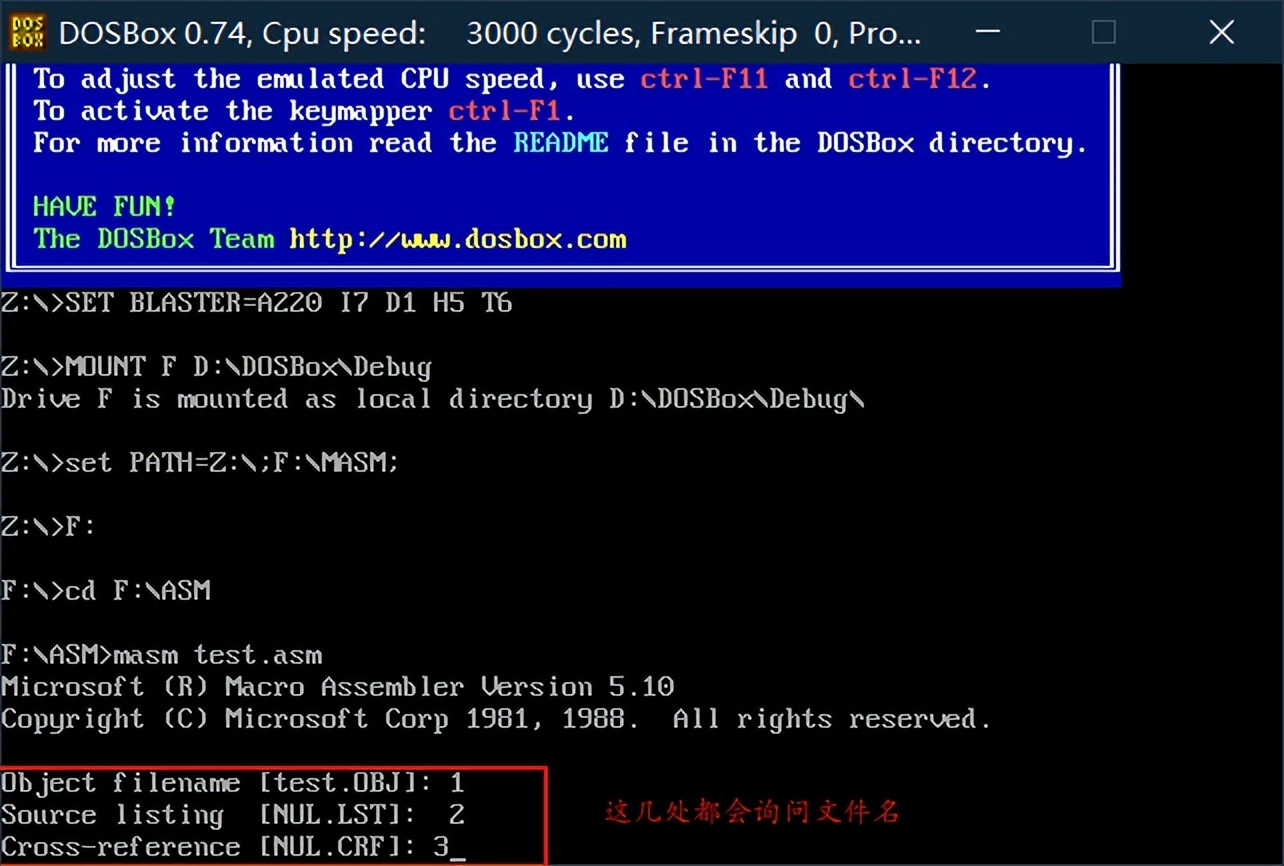

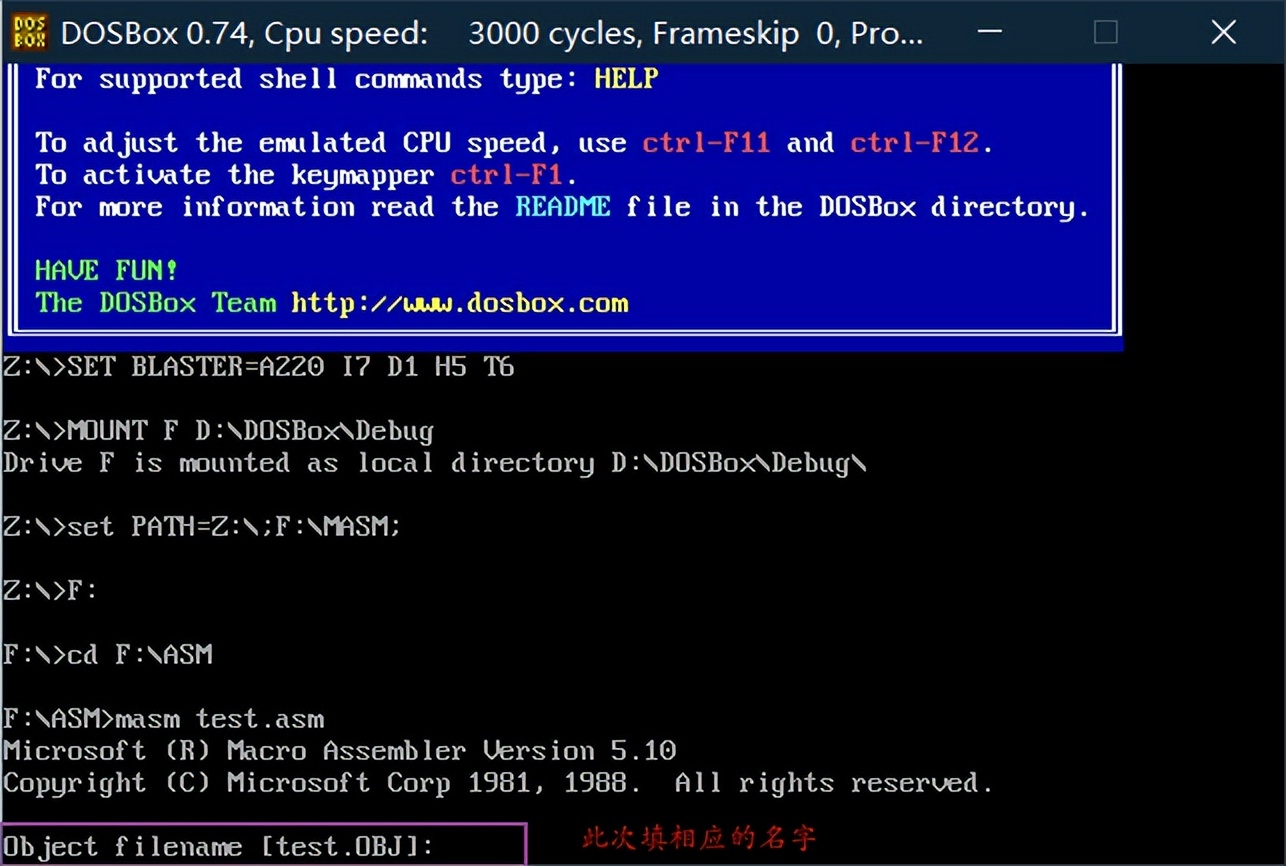

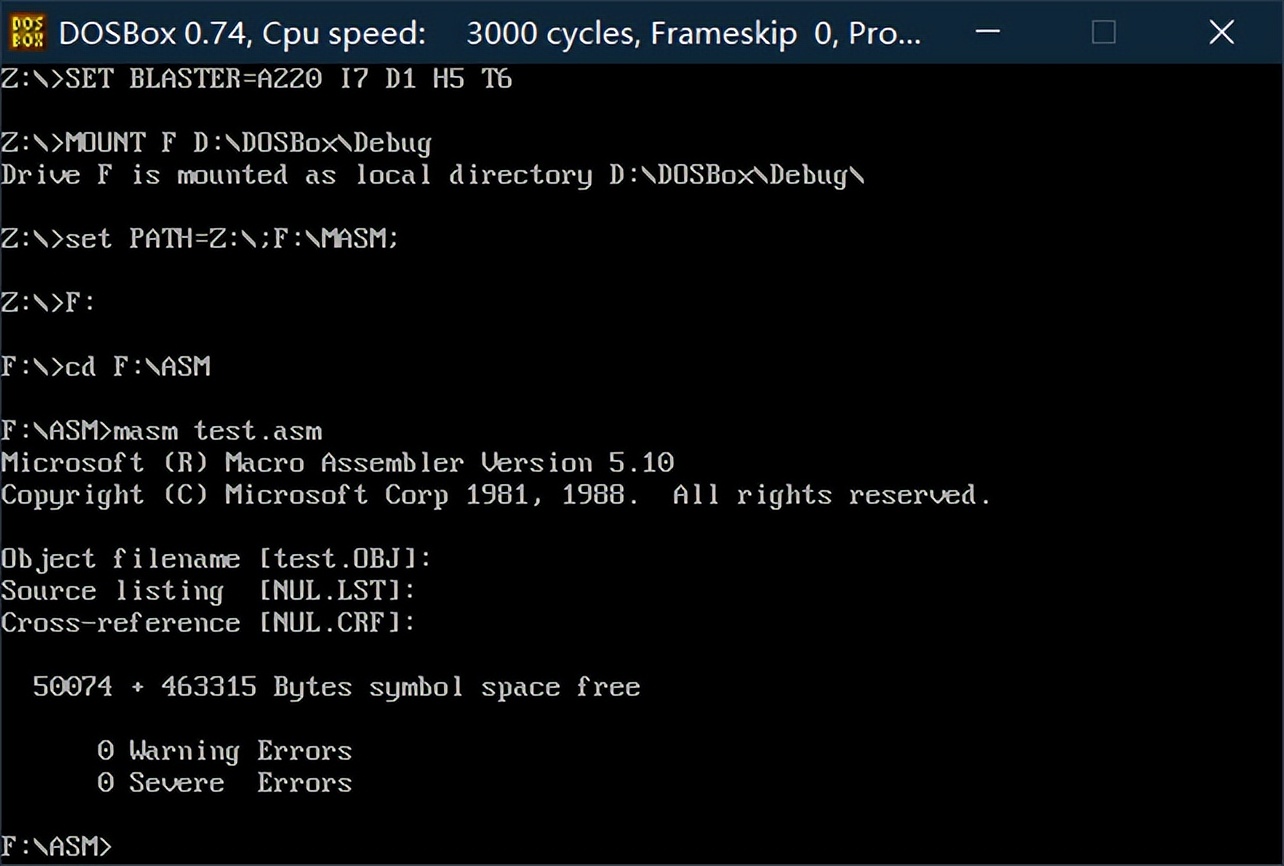

masm test.asm

回車后會詢問文件名,建議直接回車

編譯程序提示輸入交叉引用文件的名稱,這個文件同列表文件一樣,是編譯器將源程序編譯為目標文件過程中產生的中間結果.可以讓編譯器不生成這個文件,直接按Enter鍵即可

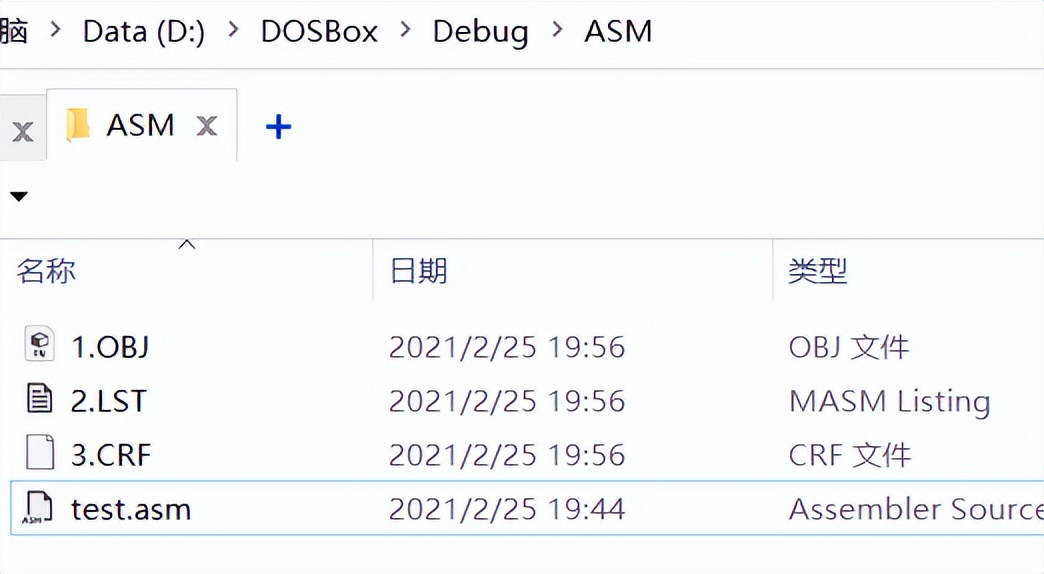

可以像上圖一樣分別輸入文件名,打開ASM查看如下

本文全部默認即不分別輸入文件名直接回車

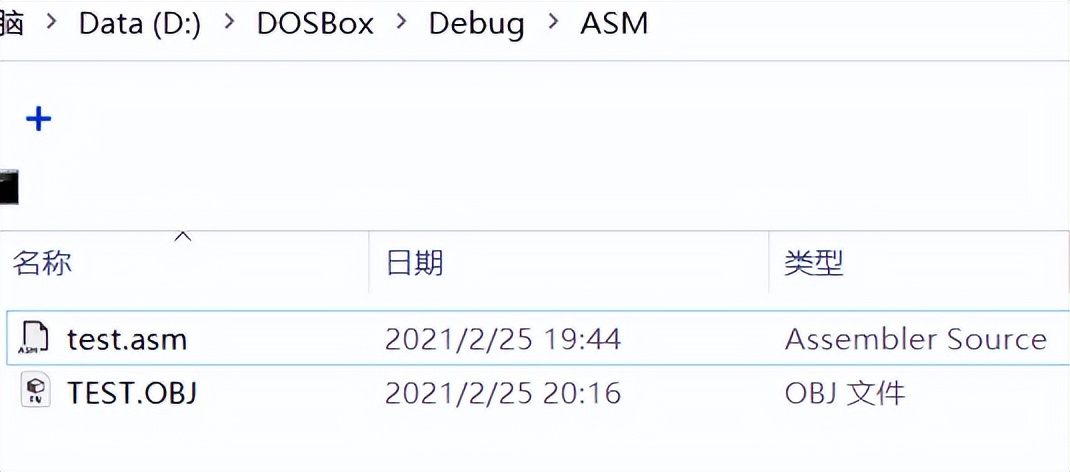

打開ASM文件夾查看如下

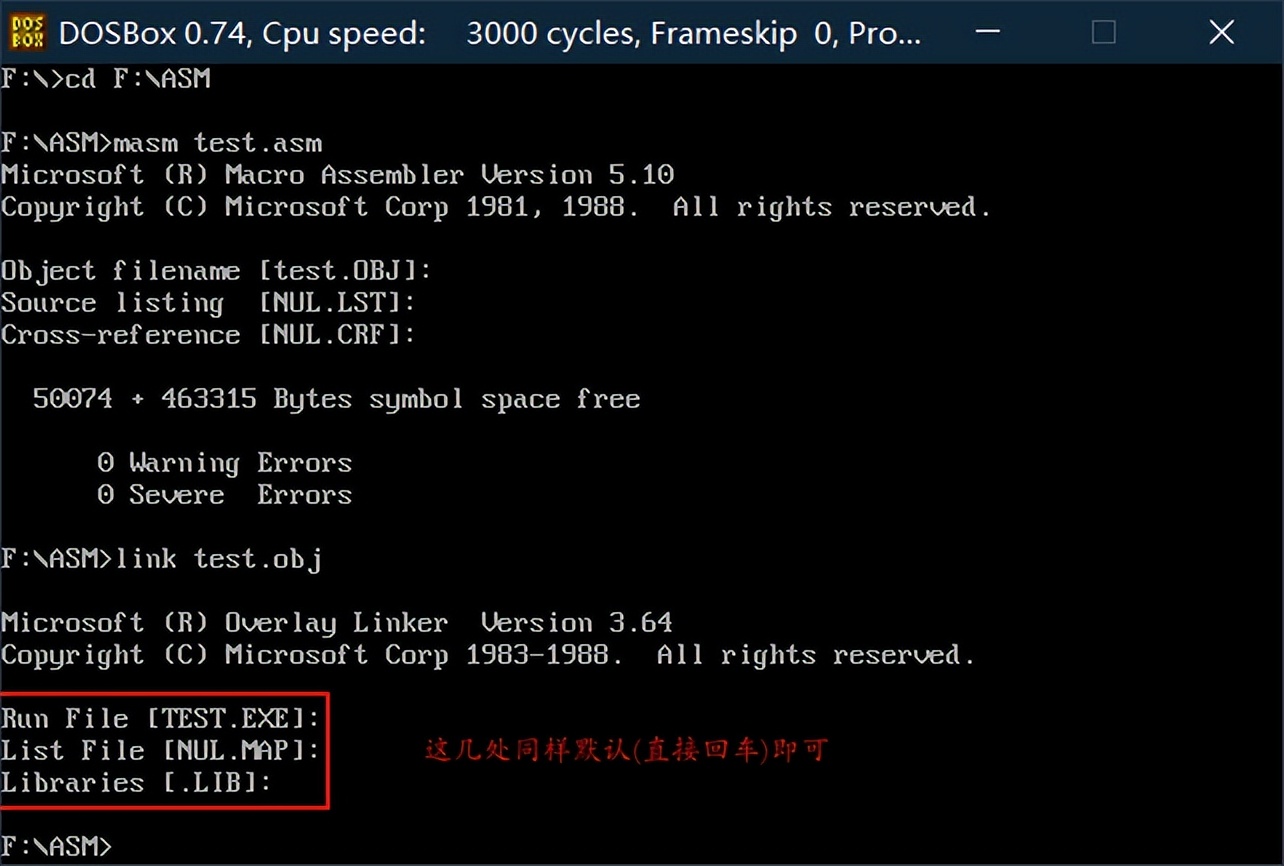

繼續輸入命令

link test.obj

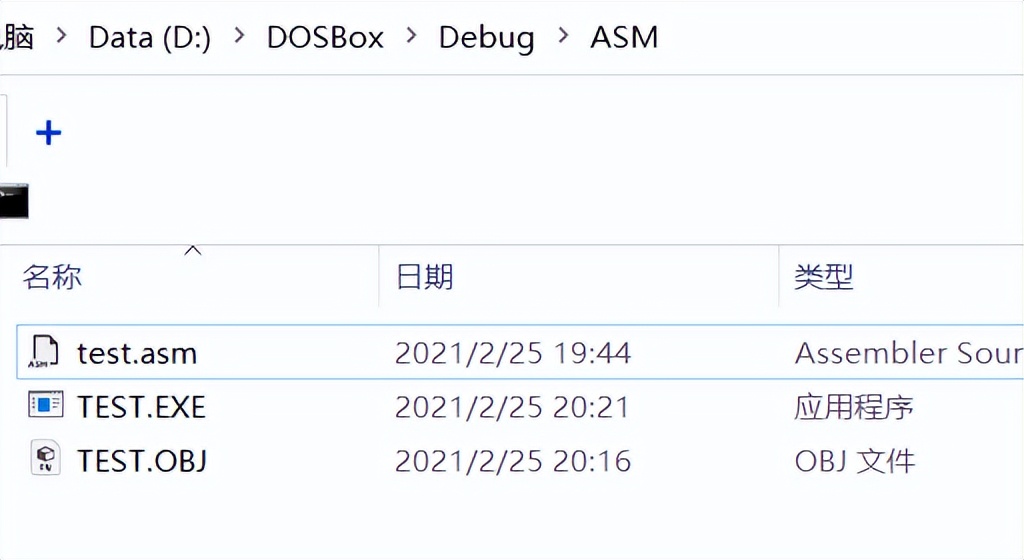

運行完畢,查看ASM文件夾

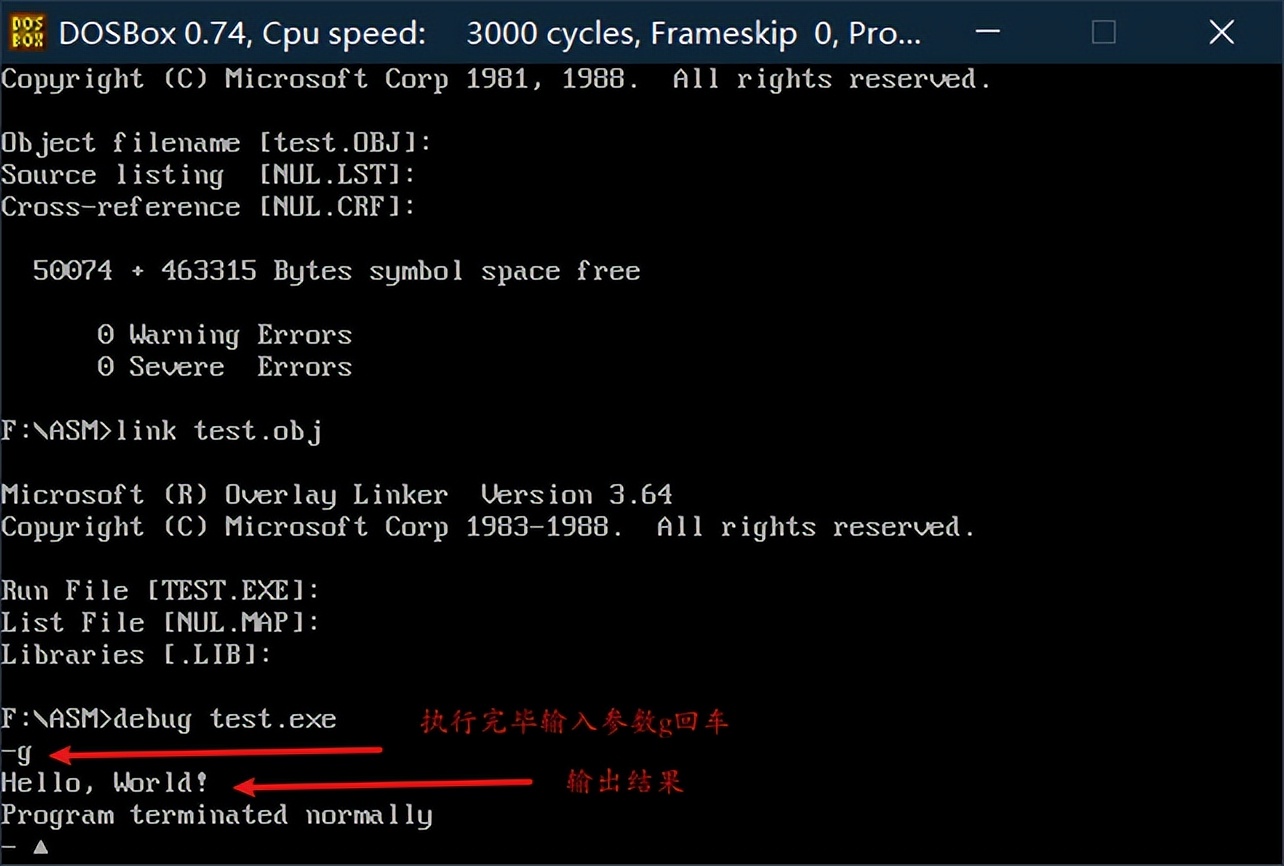

繼續執行下列命令

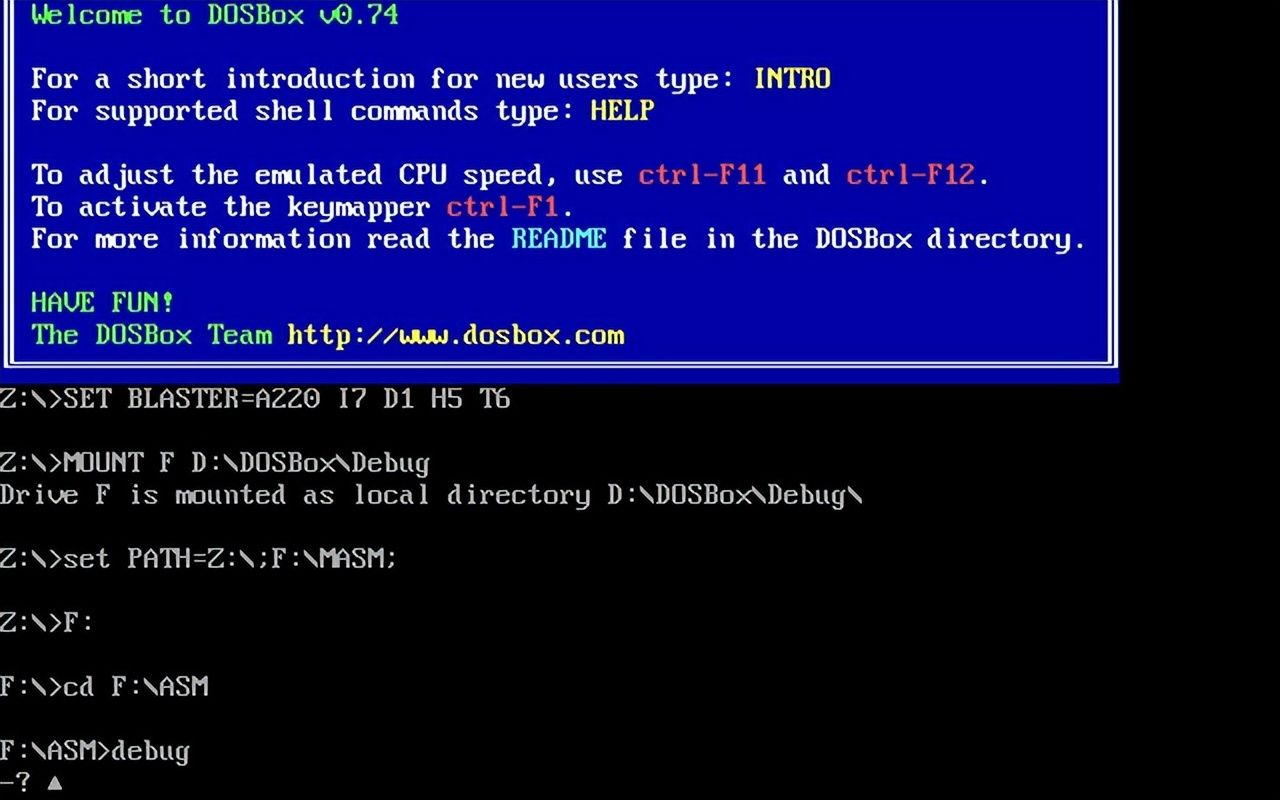

debug test.exe

debug的簡單使用

debug是Dos、windows提供的實模式(8086方式)程序的調試工具

可以查看CPU各種寄存器的內容
可以查看內存的情況
可以在機器碼級別跟蹤程序的運行

命令	作用
R命令	查看、改變CPU寄存器的內容
D命令	查看內存中的內容(機器指令形式)(16進制顯示)
E命令	改寫內存中的內容,即提供指令(使用機器指令),用得比較少,多為A命令

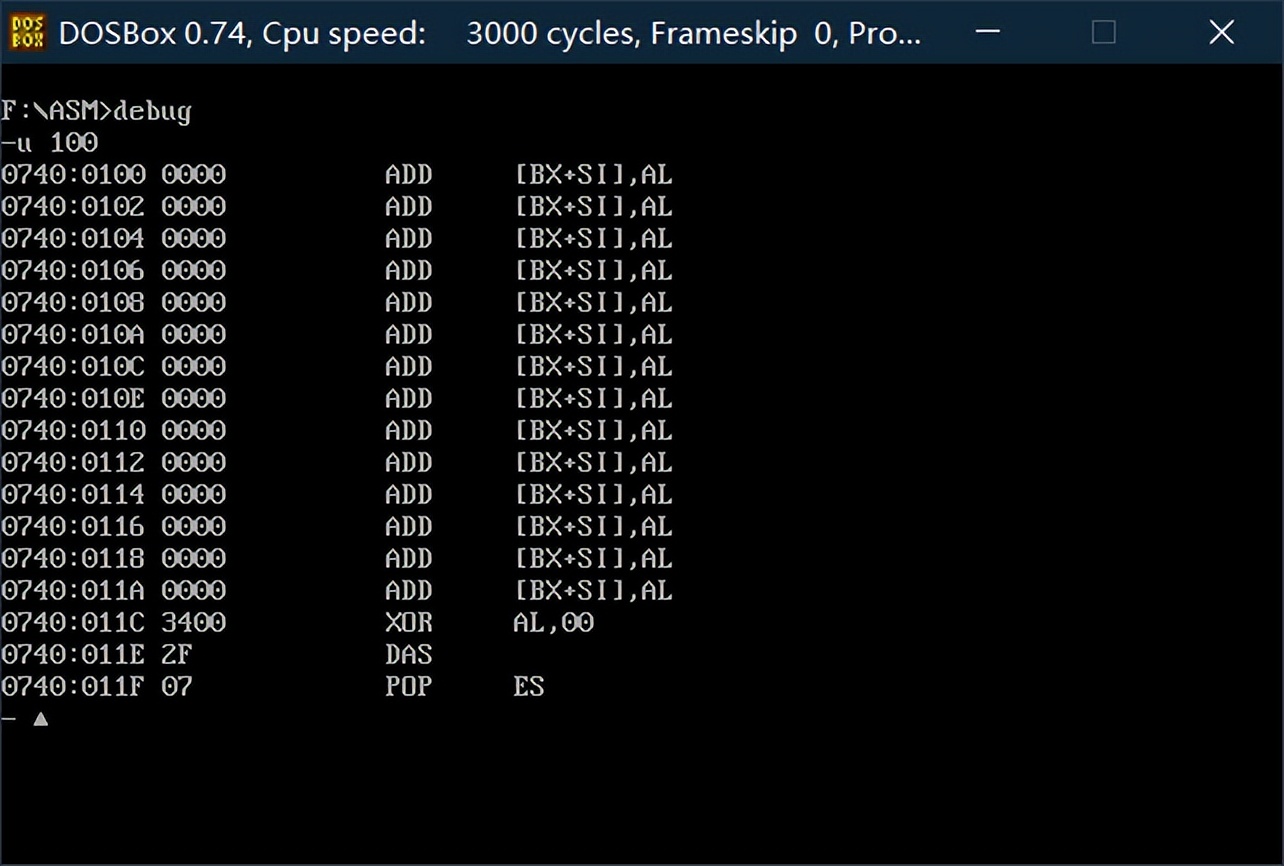

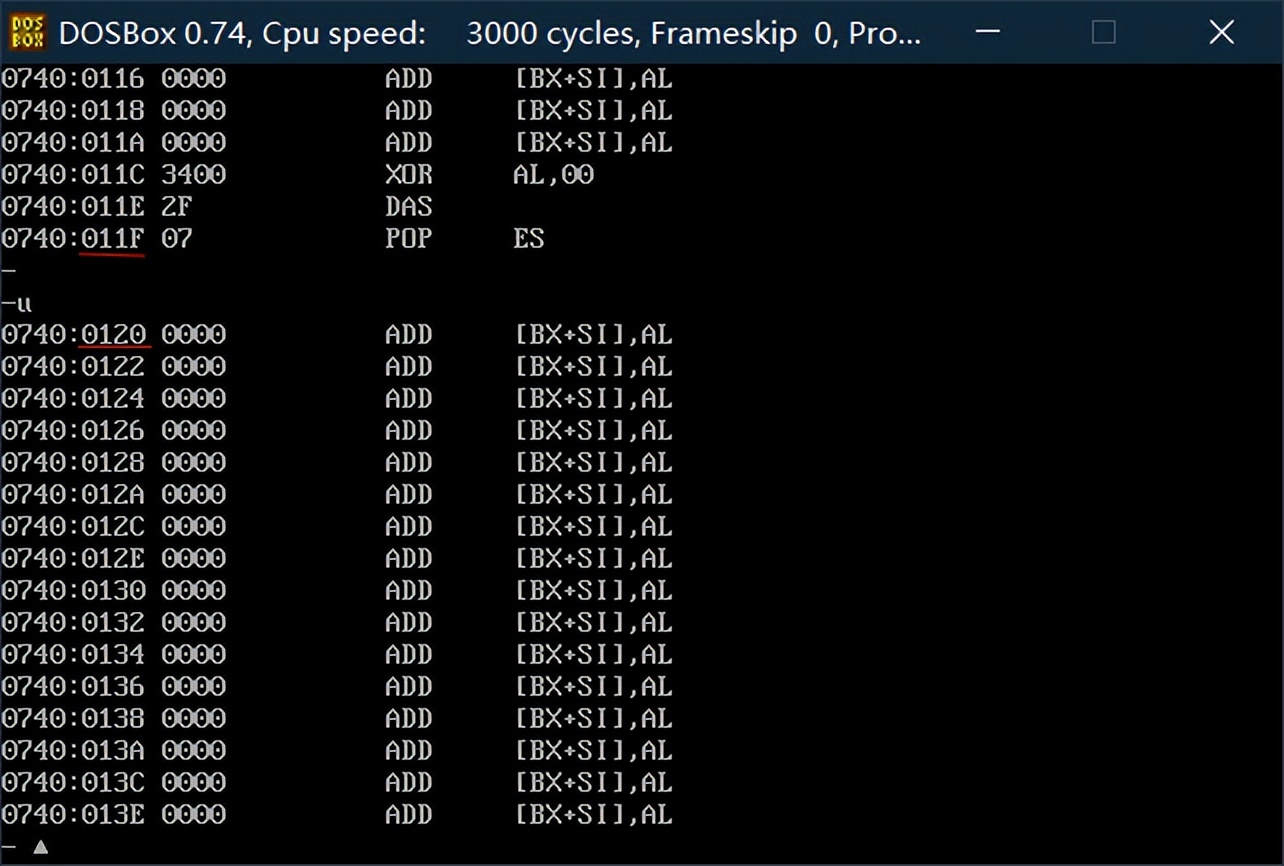

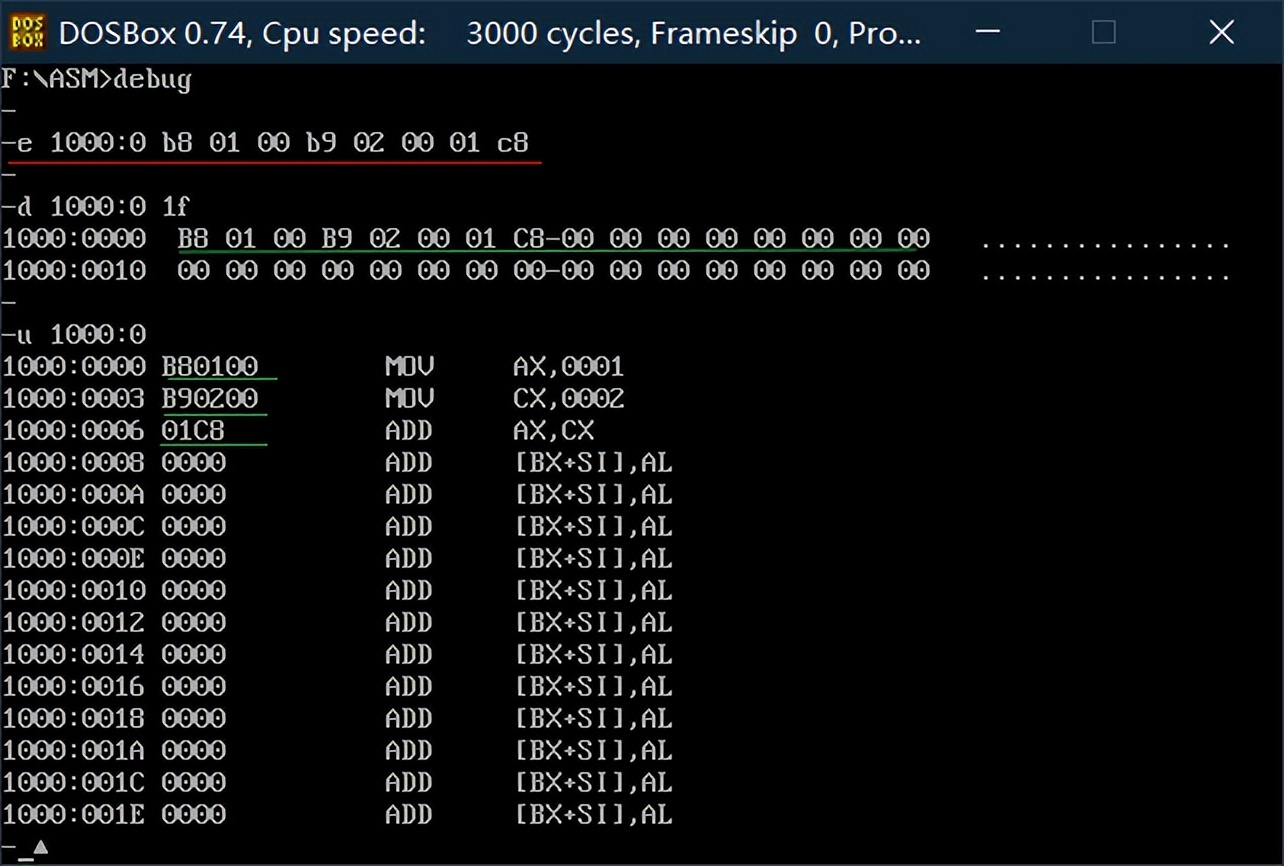

U命令	查看內存中的內容(將機器指令形式轉換為匯編指令的形式)(反編譯)
T命令	執行一條匯編(機器)指令(就是執行當前指令緩沖器中的指令)
A命令	相比較E,使用匯編指令進行內存修改——向內存提供機器指令
P命令	在遇到匯編指令為int xx 時,使用p指令結束(否則CPU會指向一個未知的地址段)
G命令	執行完exe運行結果顯示
Q命令	退出debug

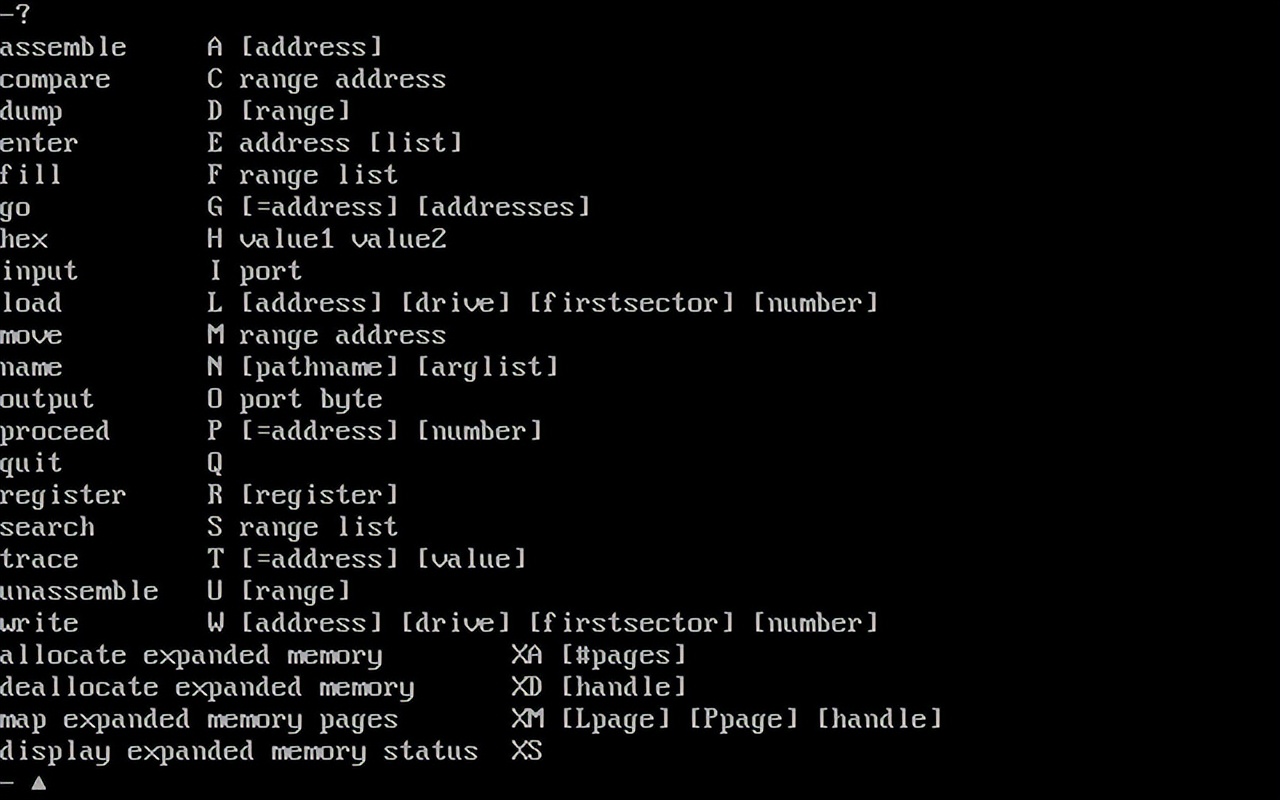

?命令	查看指令幫助

R命令

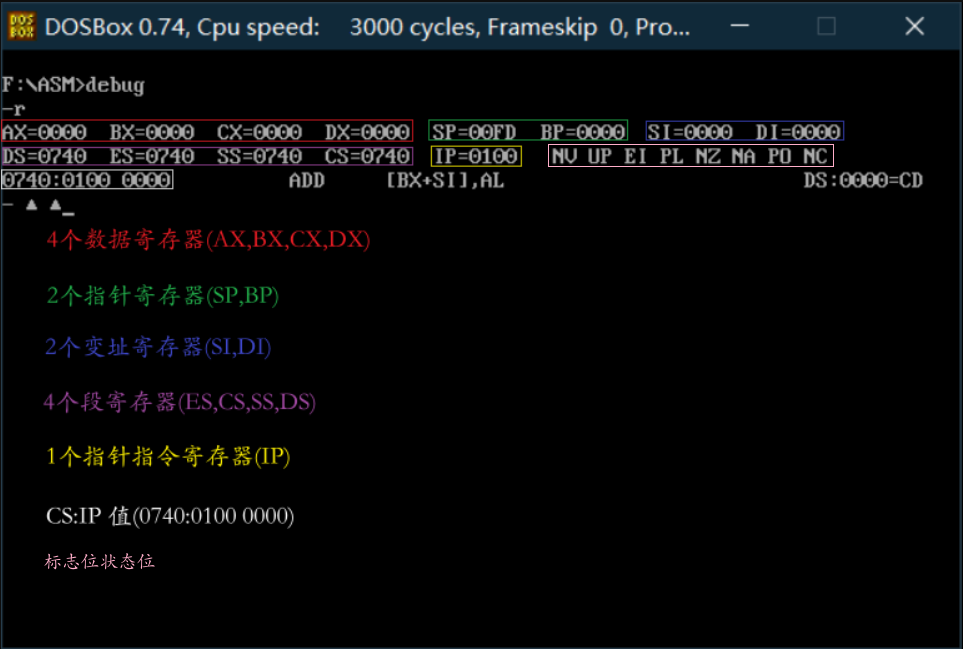

查看CPU寄存器的內容

標識名	置位	復位
溢出Overflow(是否)	OV	NV
向Direction(減量/增量)	DN	UP
中斷Interrupt(允許/屏蔽)	EI	DI
符號Sign(負正)	NG	PL
零Zero(是否)	ZR	NZ
輔助進位Auxiliary Carry(是否)	AC	NA
奇偶Parity(偶奇)	PE	PO
進位Carry(是否)	CY	NC

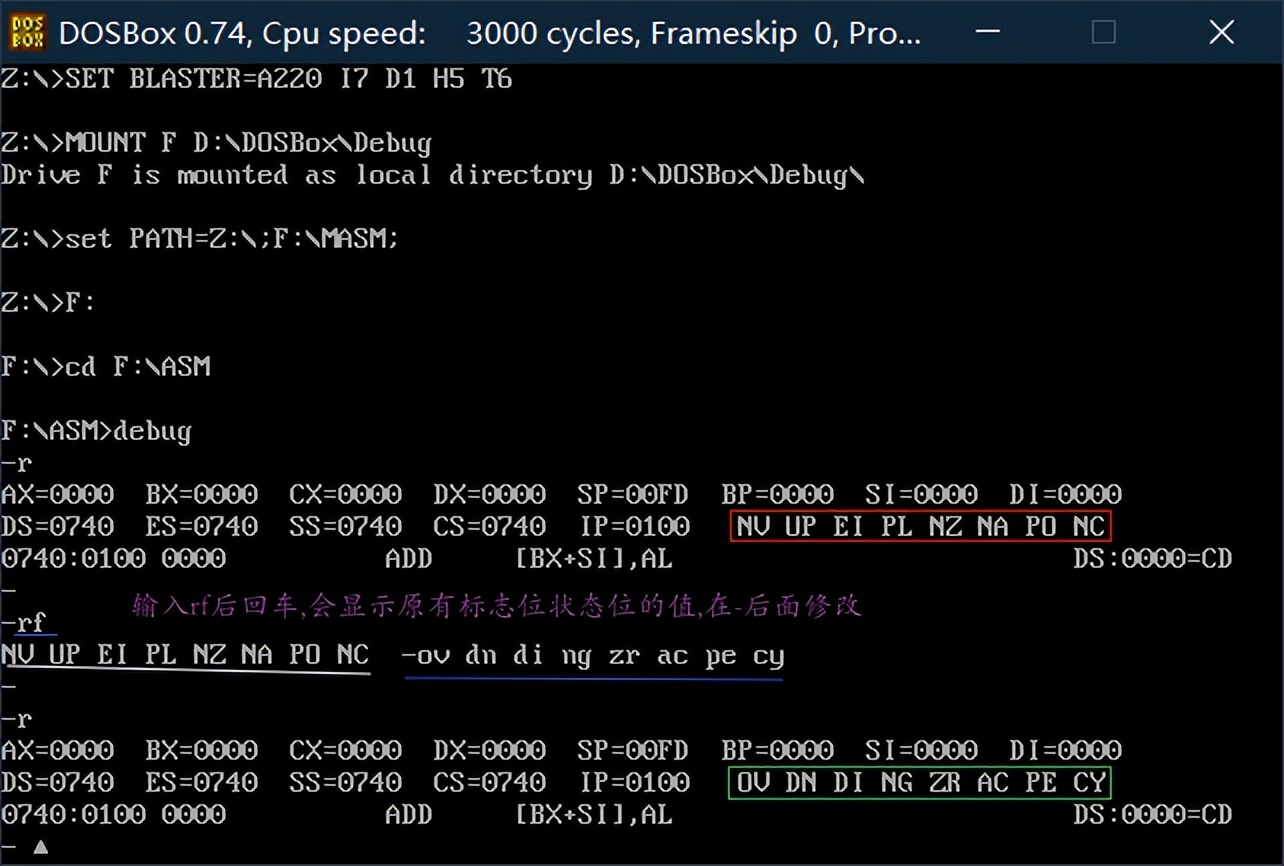

改變標志位的值

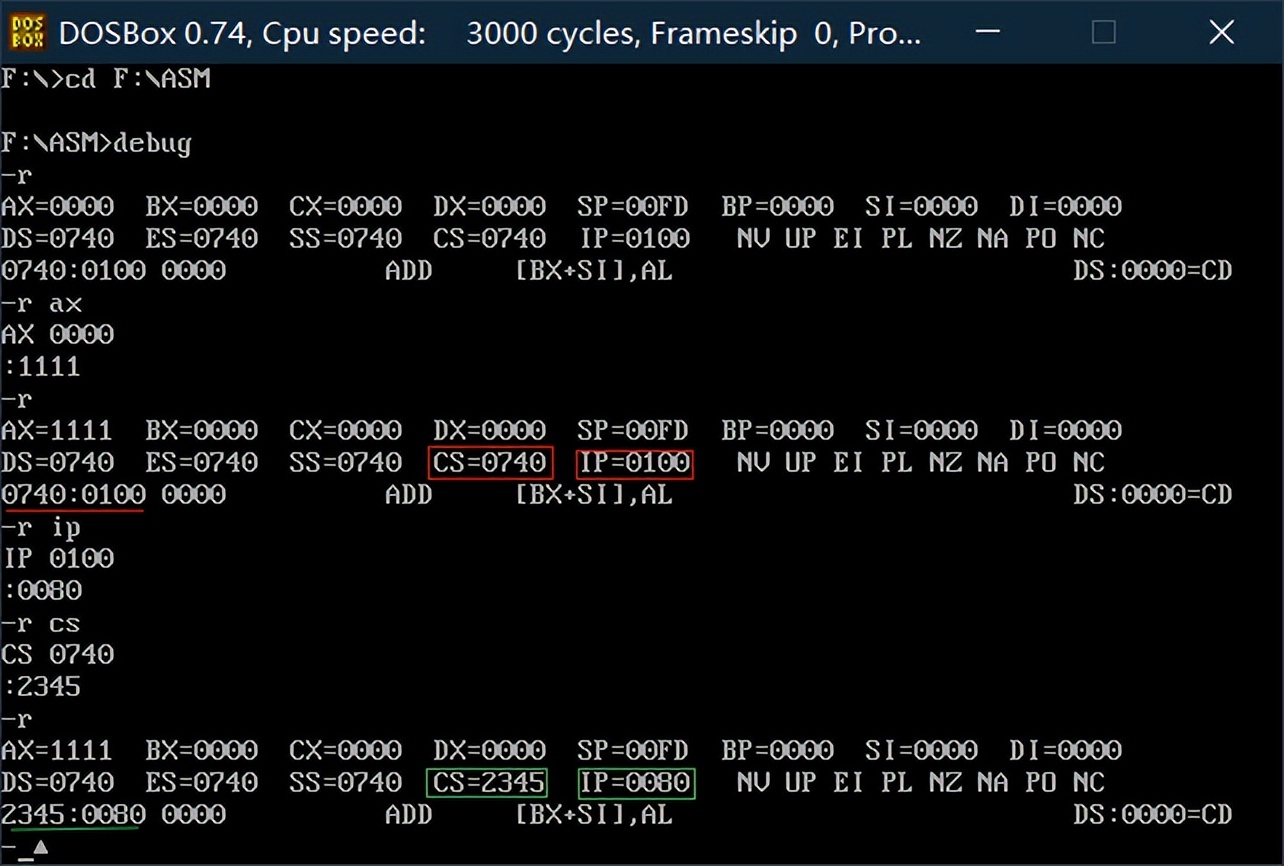

改變CPU寄存器的內容

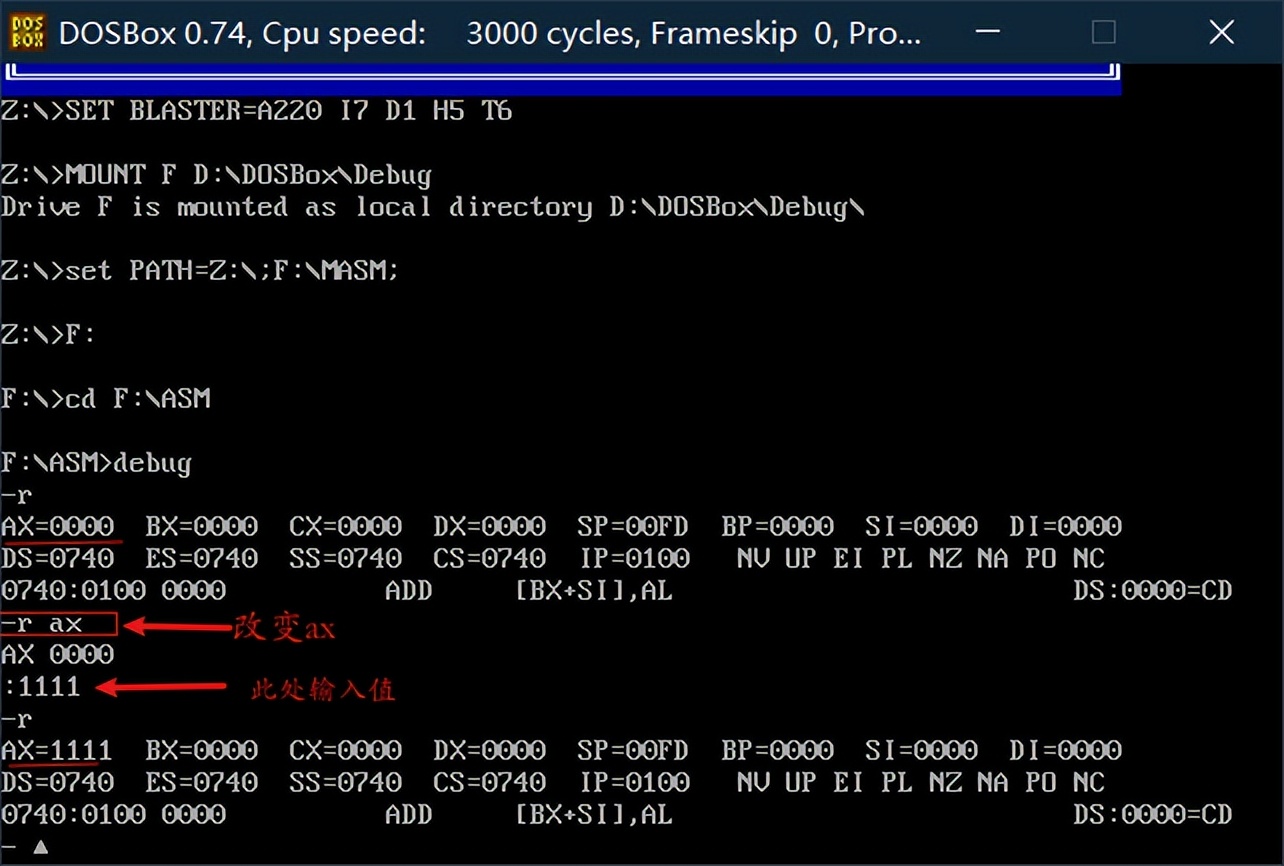

改變ax的值

直接回車退出修改

改變CS:IP的值

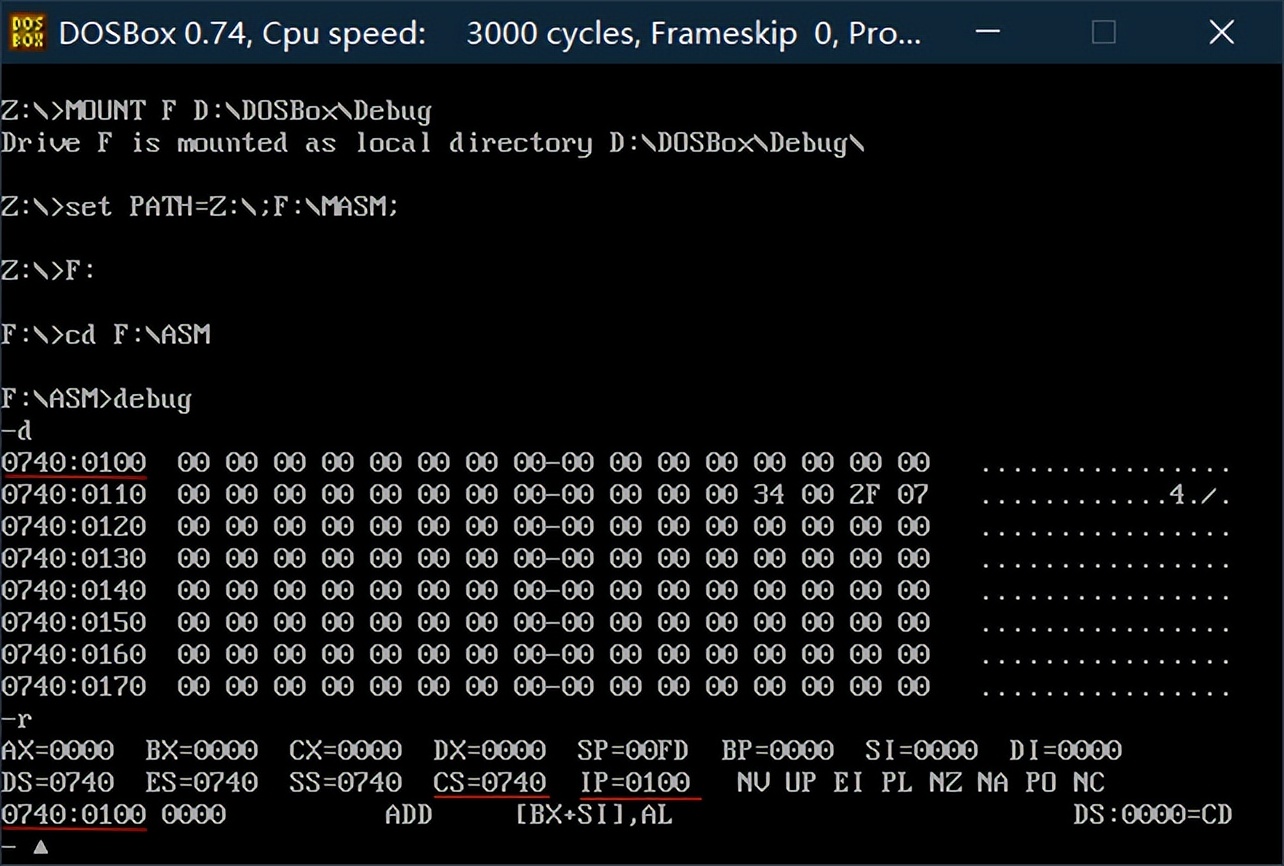

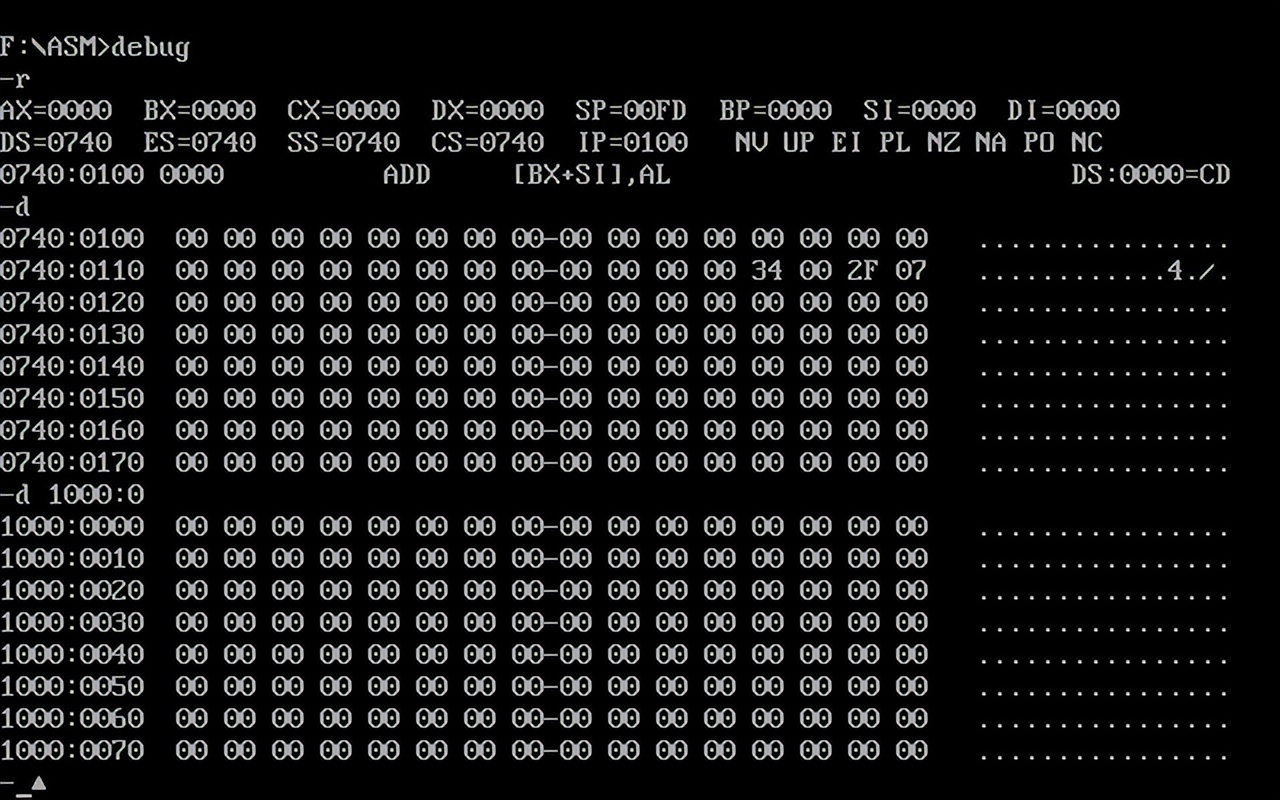

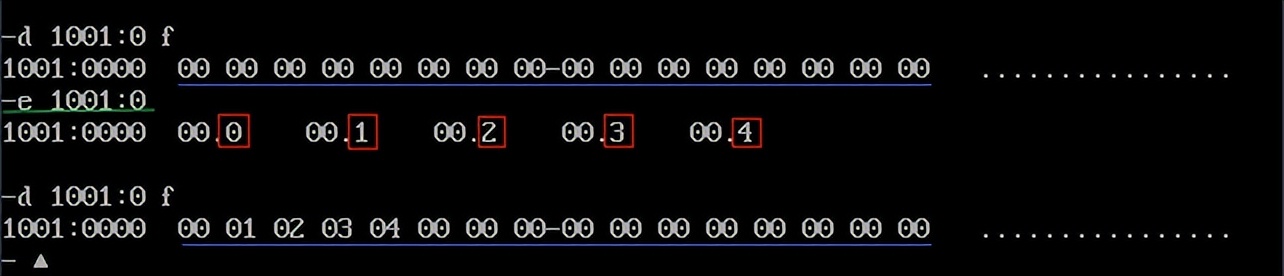

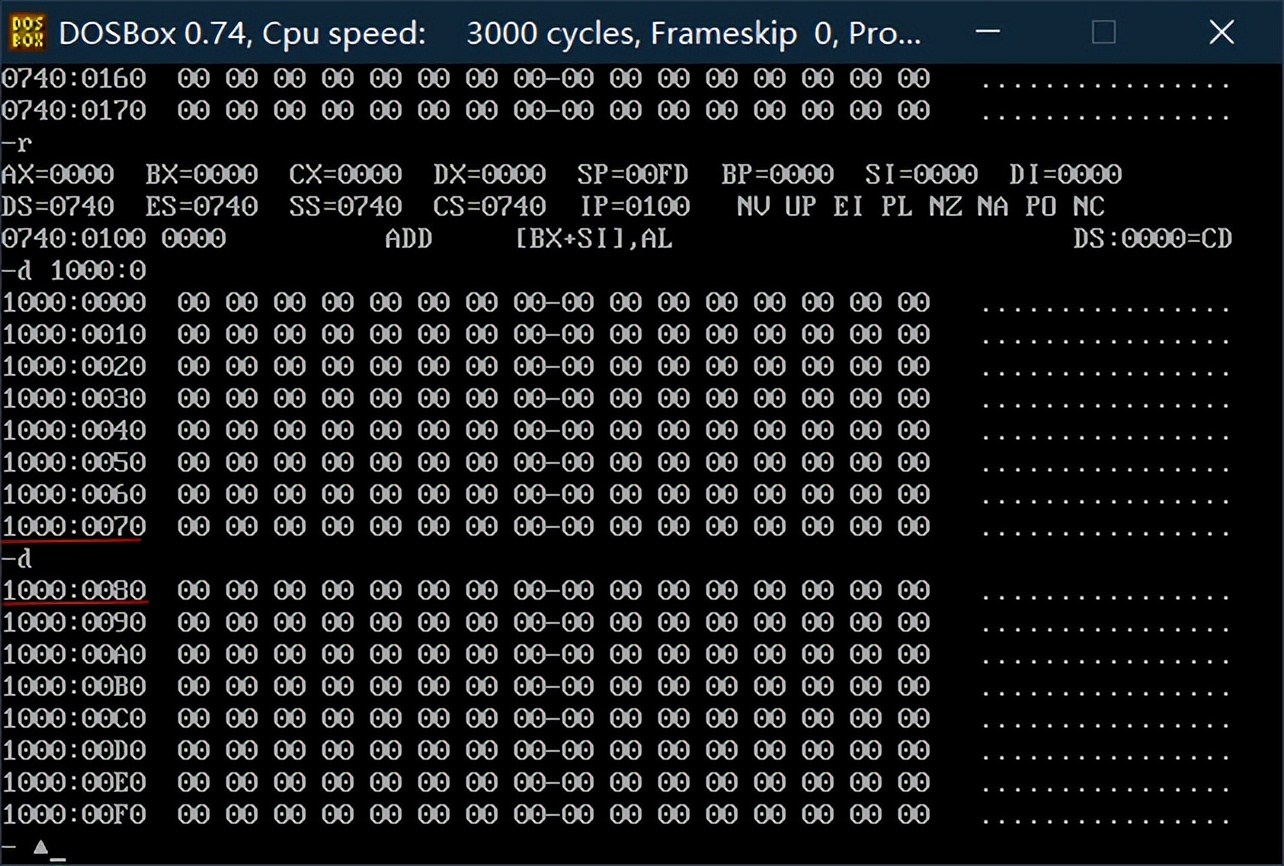

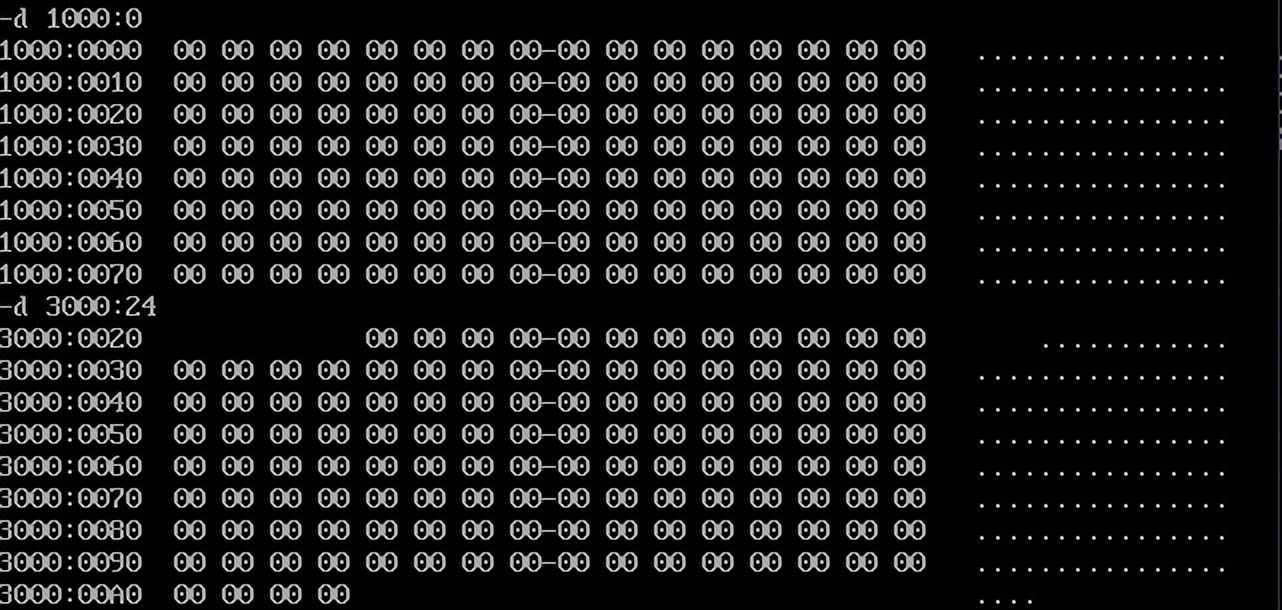

D命令

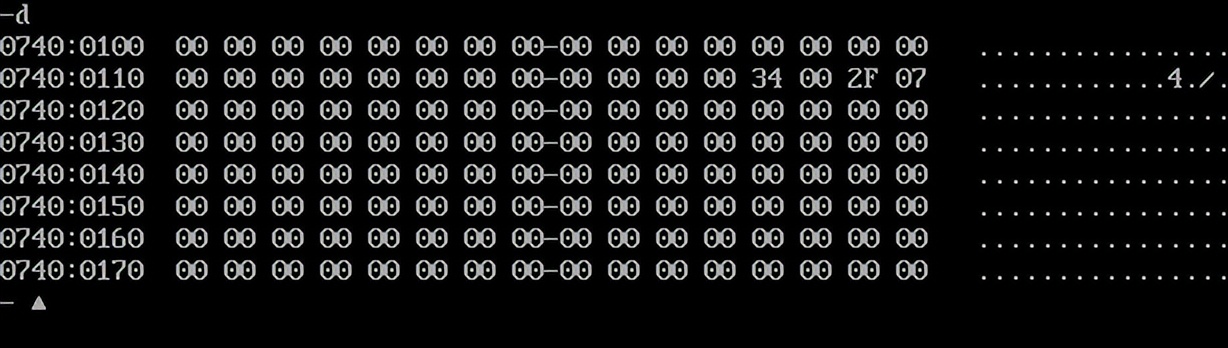

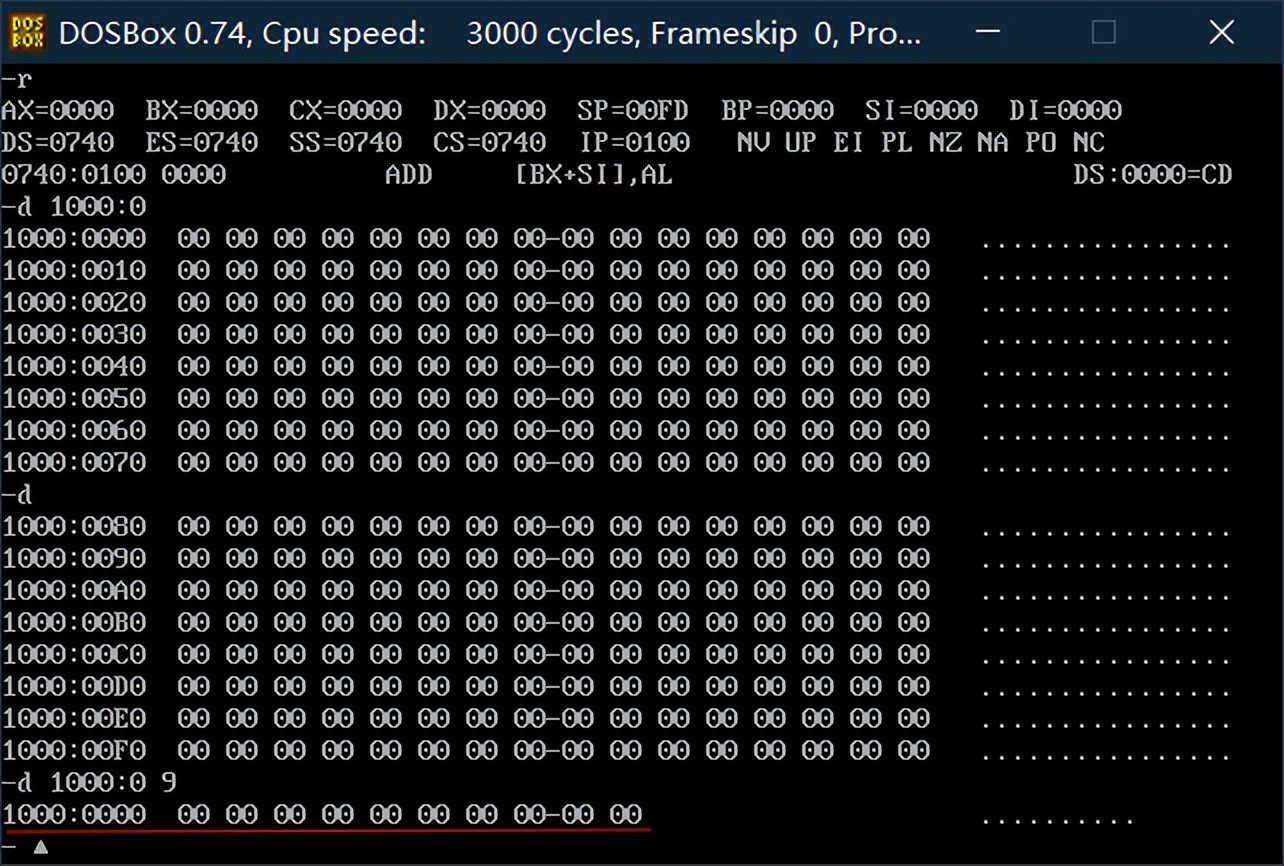

使用D命令,debug將輸出3部分內容：

中間是從指定地址開始的128個內存單元的內容,用16進制的格式輸出,每行的輸出從16的整數倍的地址開始,最多輸出16個單元的內容.注意在每行的中間有一個"-",它將每行的輸出分為兩部分,這樣便于查看
左邊是每行的起始地址
右邊是每個內存單元中的數據對應的可顯示的ASCII碼字符.若沒有對應可顯示的ASCII字符,debug就用"."來代替
