本節介紹8種物理隔離技術的方案，供讀者參考。
一、專線接入方案

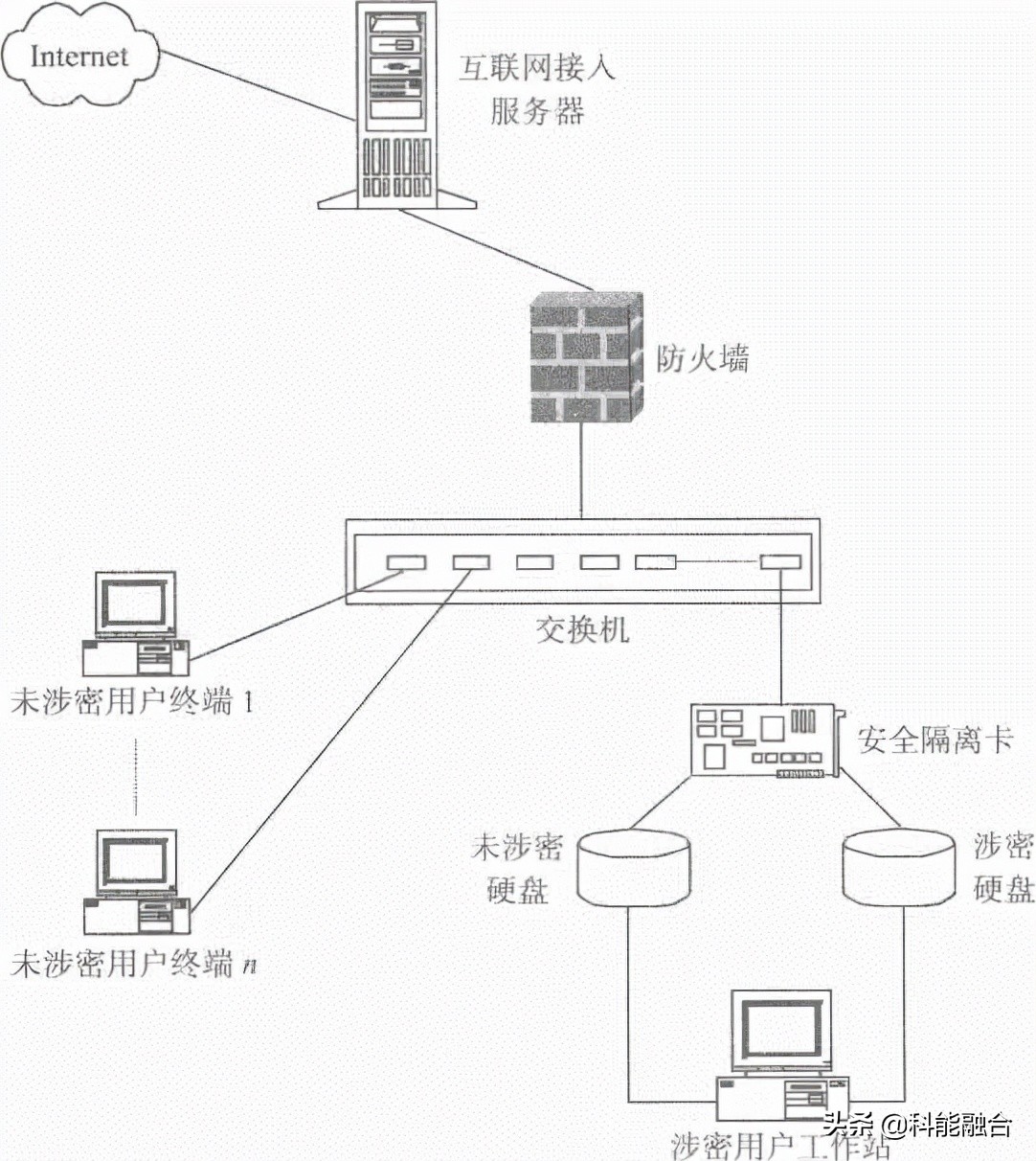

通過專線上網，使用防火墻保護整個內部網絡系統，將外網隔離在防火墻之外，方案的結構如圖1所示。
圖1 專線接入方案
圖1所示的方式存在兩方面的安全漏洞：一是防火墻自身的不安全性，一些高水平的黑客軟件能突破防火墻；二是在受防火墻保護的內網中，若未涉密用戶終端通過Modem撥號連接Internet,如果其他終端沒有采取任何防范措施，則會使整個網絡暴露在黑客眼下，造成嚴重的泄密。
這種方案使用了兩套獨立的布線系統，但計算機依靠網絡拔插的方式輪流登錄涉密網絡或因特網，方式存在的問題是：在使用的終端計算機上只有一套硬盤系統，當該計算機訪問外網時，會受到各種駐留式黑客病毒的入侵，當該計算機在內網工作時會將病毒傳播到內網.當計算機再次上網將造成網上信息大量泄密，同時該計算機上的信息在訪問外網時將完全暴露。
二、雙硬盤隔離方案

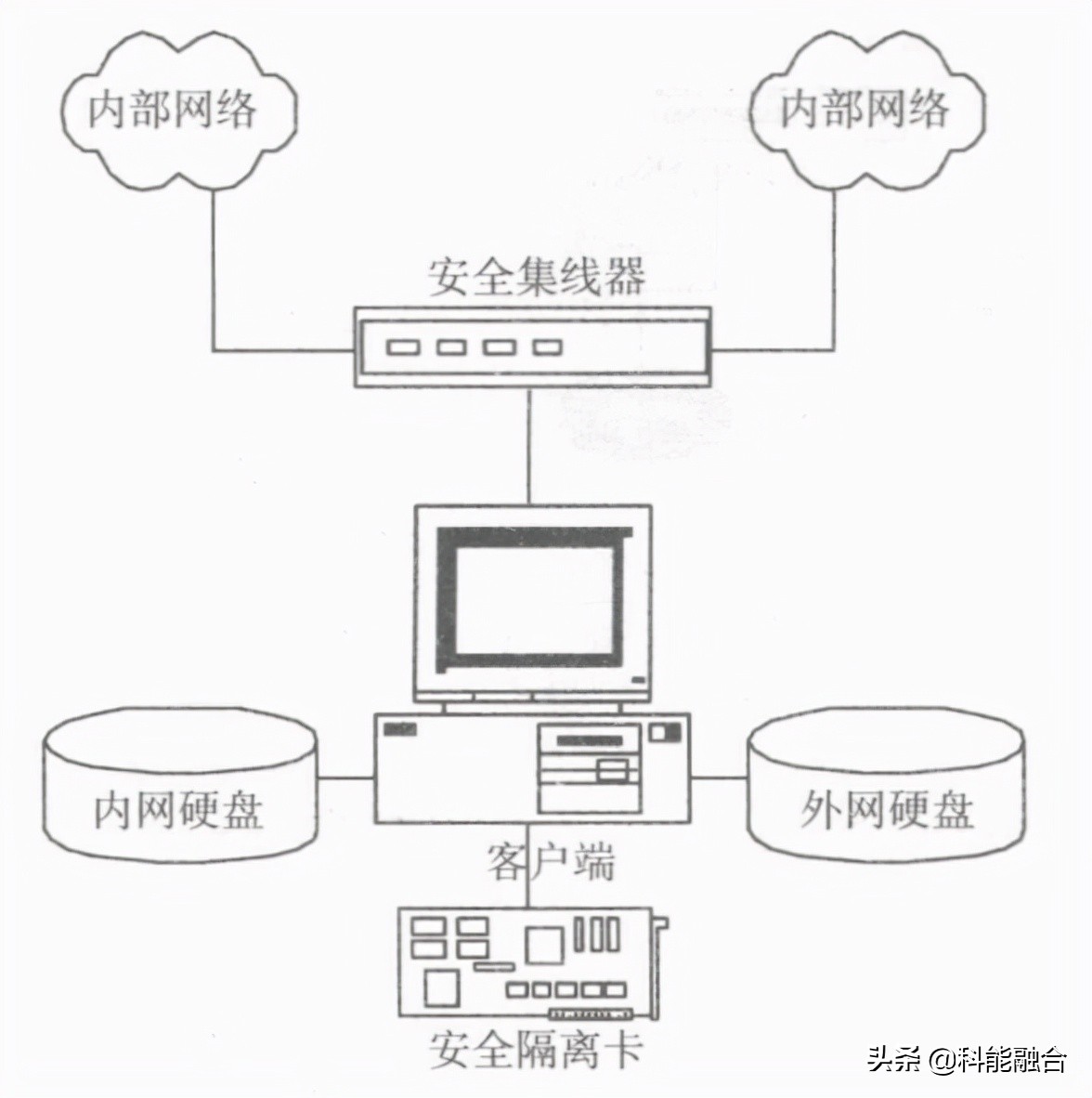

在實施物理隔離過程中，用戶可以選擇雙硬盤隔離技術方案。其基本思想是：客戶端安裝兩塊硬盤，當用戶登錄內網時，內網硬盤有效，外網硬盤無效；用戶登錄外網時，外網硬盤有效，內網硬盤無效。根據網絡的不同，該方案又可以分為單網方案和雙網方案。單網方案在網絡選擇端添加了安全集線器，該集線器負責與客戶端通信，并根據用戶的選擇連通內外網絡。該方案具有部署簡單、使用方便的特點，適合大多數普通用戶采用。方案的結構如圖2所示。
圖2 雙硬盤隔離方案
三、三網間隔離方案

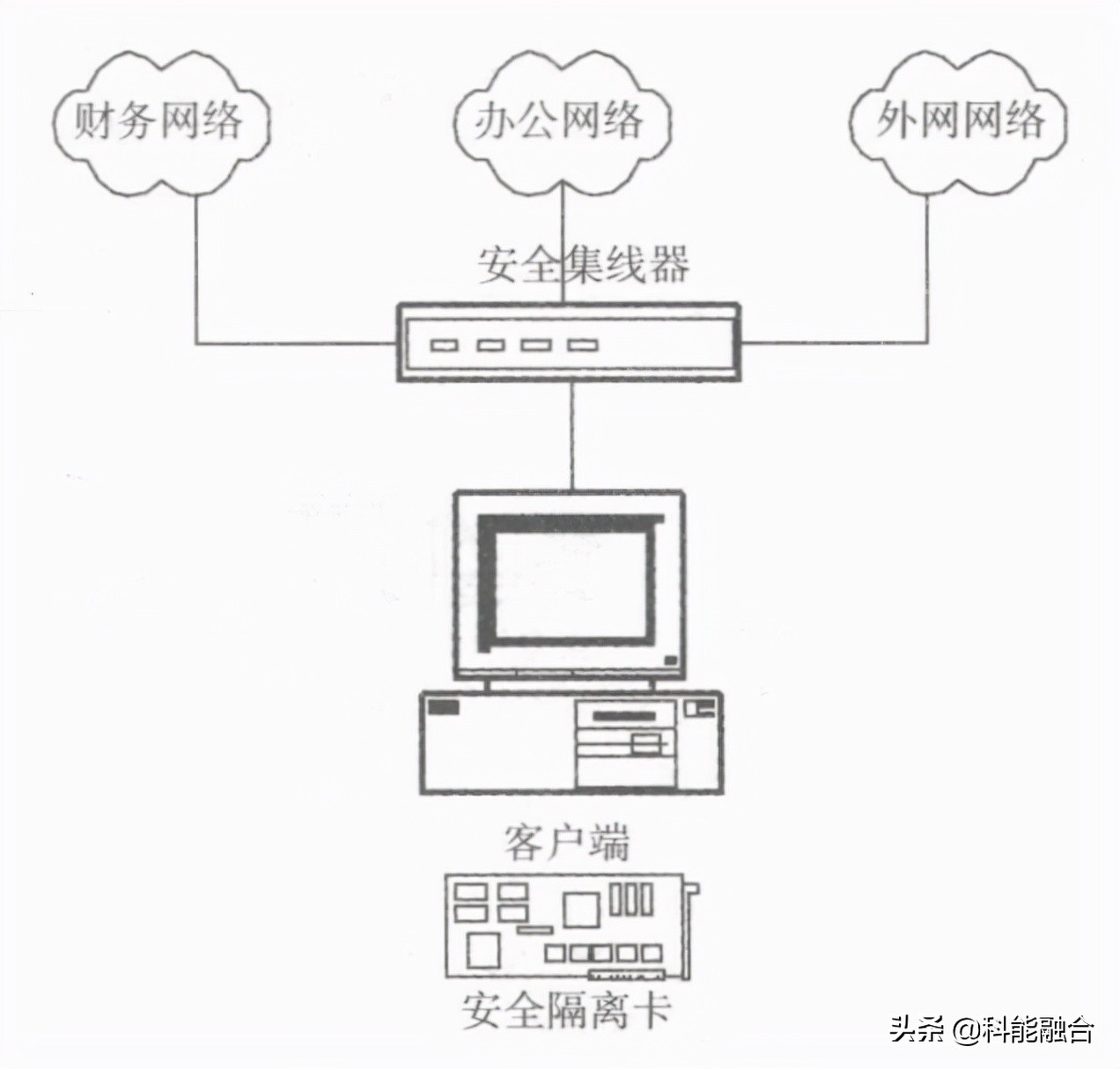

很多企事業單位的內部財務網是一個相對獨立的網絡，與內部辦公網絡隔離，并且當該網用戶登錄互聯網和內部網絡時，需要在財務網、內網和外部互聯網三網之間進行切換。該方案具有三網隔離能力，部署簡單，適合內部還有獨立小網絡的用戶采用。其結構如圖3所示。
圖3 三網間隔離方案
四、對外提供服務的隔離方案

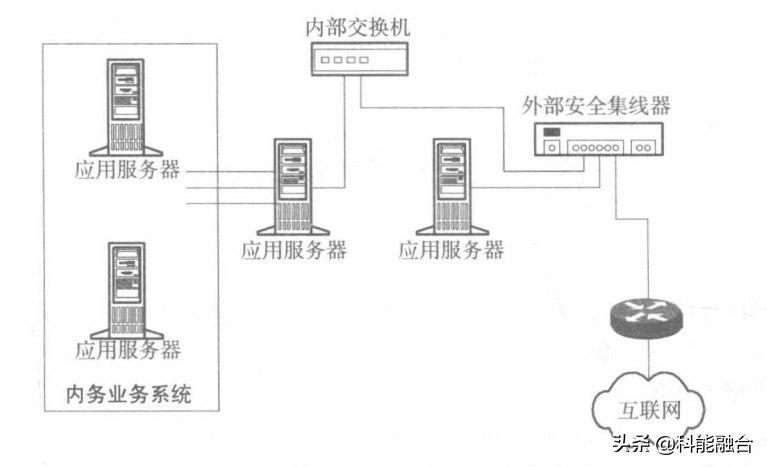

許多單位在要求內外網隔離的同時能夠提供電子報稅等對外服務。當外部Web服務器在接受互聯網上發來的電子稅表時，會接通外部網絡，斷開內部網絡，電子稅表暫存在本地，當滿足了一定條件后，才會斷開外部網絡，接通內部網絡，把電子稅表轉發到內部業務系統中，同時從內部網絡接受上次內部業務系統處理完成的電子稅表。交換完畢后，再次斷開內部網絡，接通外部網絡，接受新的電子稅表。這種方式就好像用戶在河的兩岸，通過一艘船來回傳遞兩岸的貨物，而不會存在直接連接兩岸的橋梁或者船只同時?？績砂兜膯栴},這樣既保證了對外服務需求，又保證了網絡安全。該方案在實現物理隔離的同時，能夠提供對外服務。其結構如圖4所示。
圖4 能提供對外服務的隔離方案
五、基于無盤系統的隔離方案

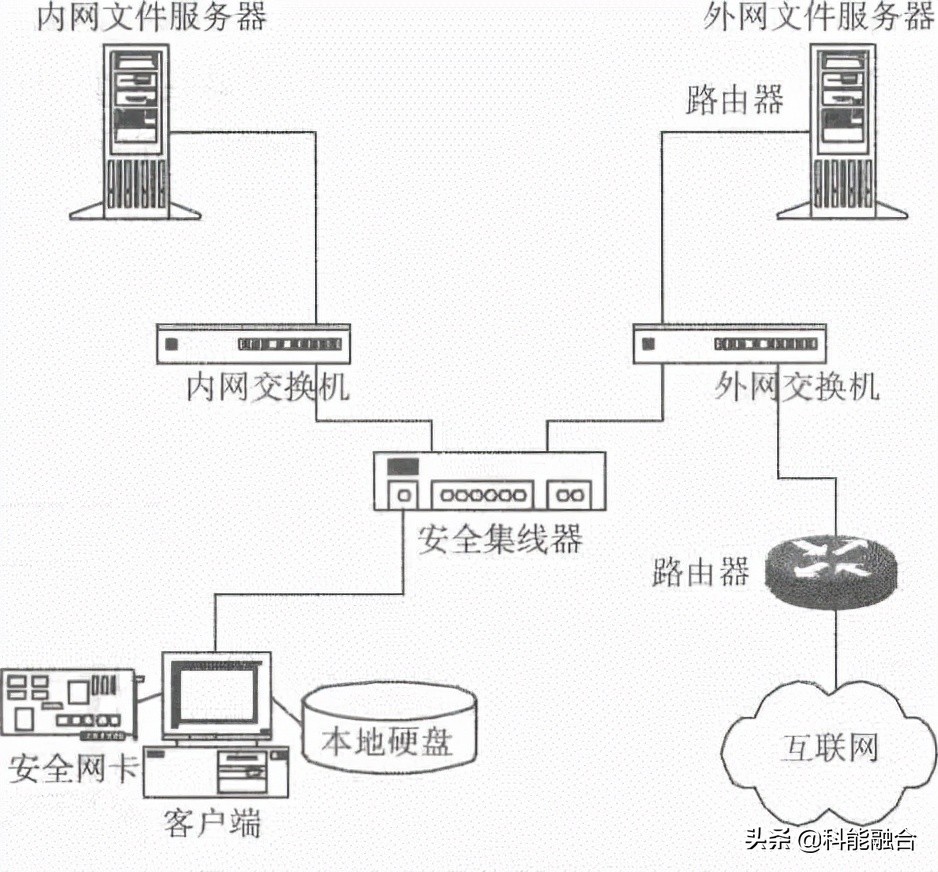

一些用戶希望在做到內外網隔離的同時能加強內部管理，防止內部用戶泄漏單位秘密。有這種需求的用戶，可以采用基于無盤系統的隔離方案。該方案采用單硬盤方式，當用戶登錄內網時，無盤啟動系統通過網絡從服務器上啟動操作系統，同時屏蔽本地的硬盤、光驅和軟驅等存儲設備，用戶所見的硬盤實際上是服務器分配給用戶的硬盤鏡像，客戶端相當于一個瘦終端。這樣，內部用戶無法通過本地下載、拆卸硬盤等手段竊取內部信息。該方案在做到內外網隔離的同時，能有效防止內部網絡的信息泄密。其結構如圖5所示。
圖5 基于無盤系統的隔離方案
六、單機接入方案

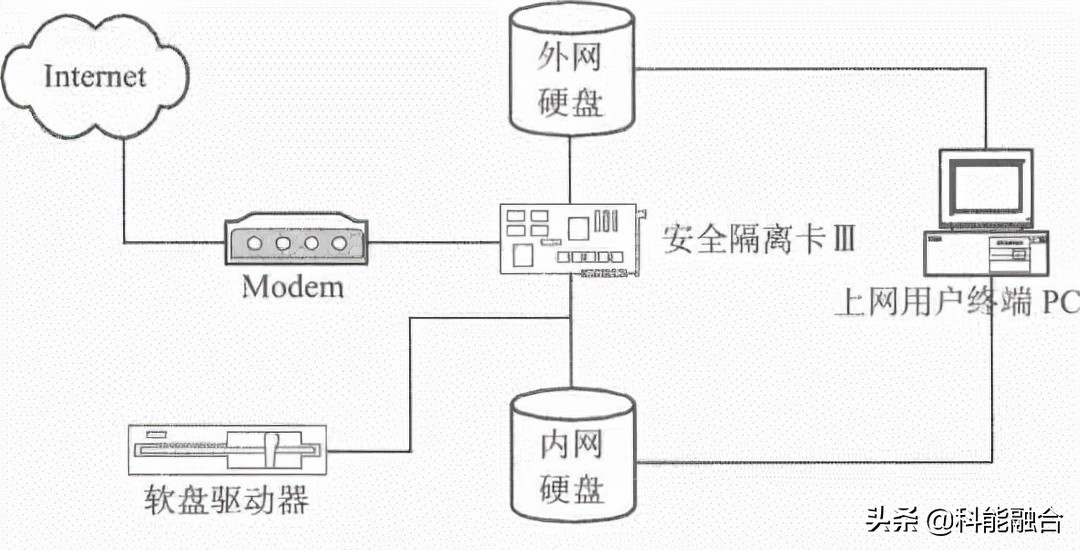

針對單機用戶，一般使安全隔離卡HI型，配備雙硬盤。其結構如圖6所示。
圖6 單機接入方案
這種結構具有內、外網的硬盤，無論是在內網還是外網的硬盤上工作，產生的文件、數據存放于硬盤還是軟盤，都是相當安全的。
七、雙網線接入方案

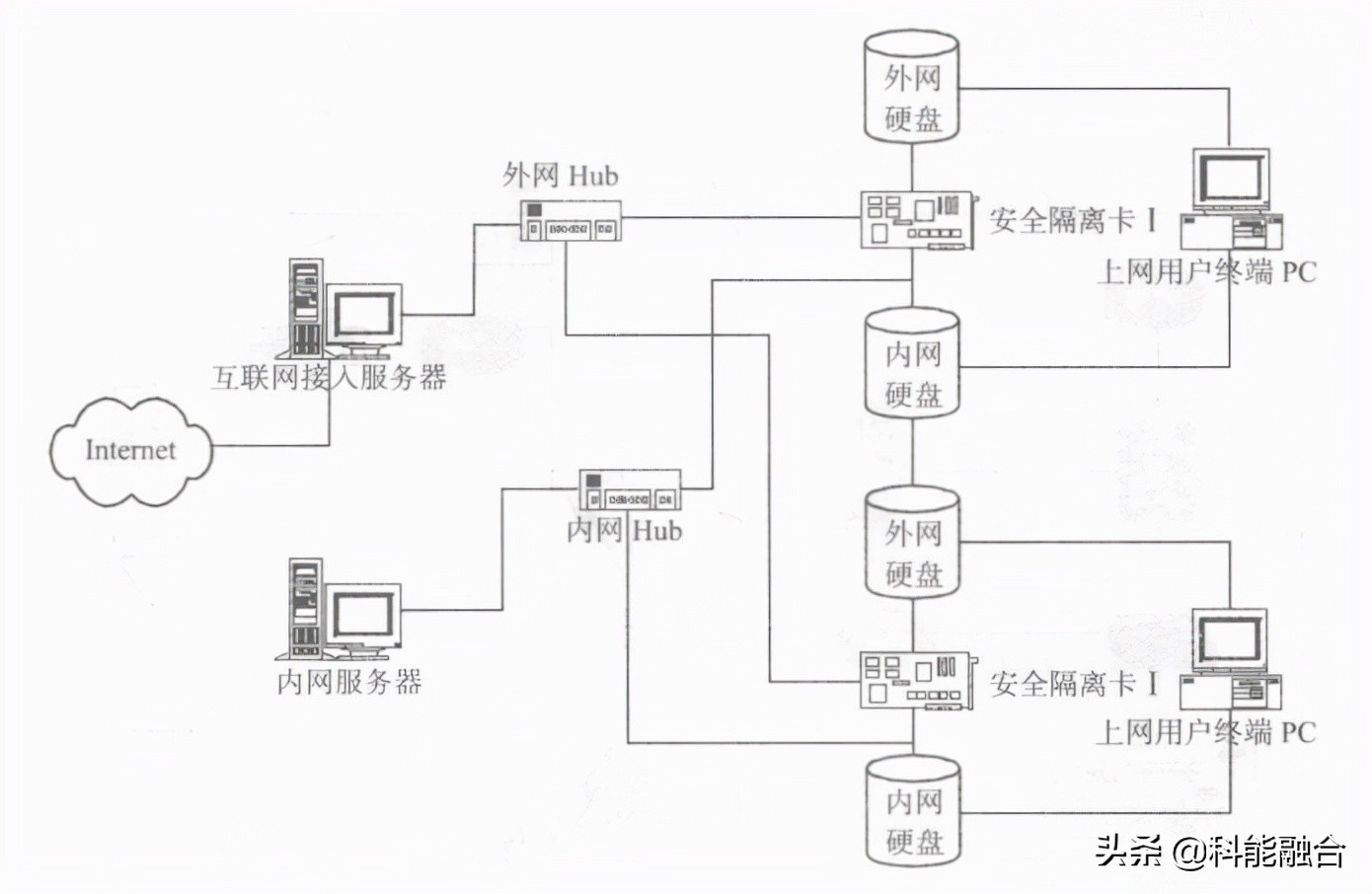

雙網線接入方案需要兩套布線系統，但使用Internet的用戶數量不是很多，在網絡布線接口較為富余的情況下，采用雙網線方式，并使用安全隔離卡II型，結構如圖7所示。
圖7 雙網線接入方案
雙網線接入方式在上網時涉密用戶配置安全隔離卡D和雙硬盤，兩條網絡線同時接到隔離卡上，通過隔離卡連接到本機網卡上，通過手動按鈕或軟件控制隔離卡上的開關，使其在選擇涉密硬盤的同時選擇連接內網。因此，安裝該卡時一定要注意內外網線不能顛倒。
八、單網線接入方案

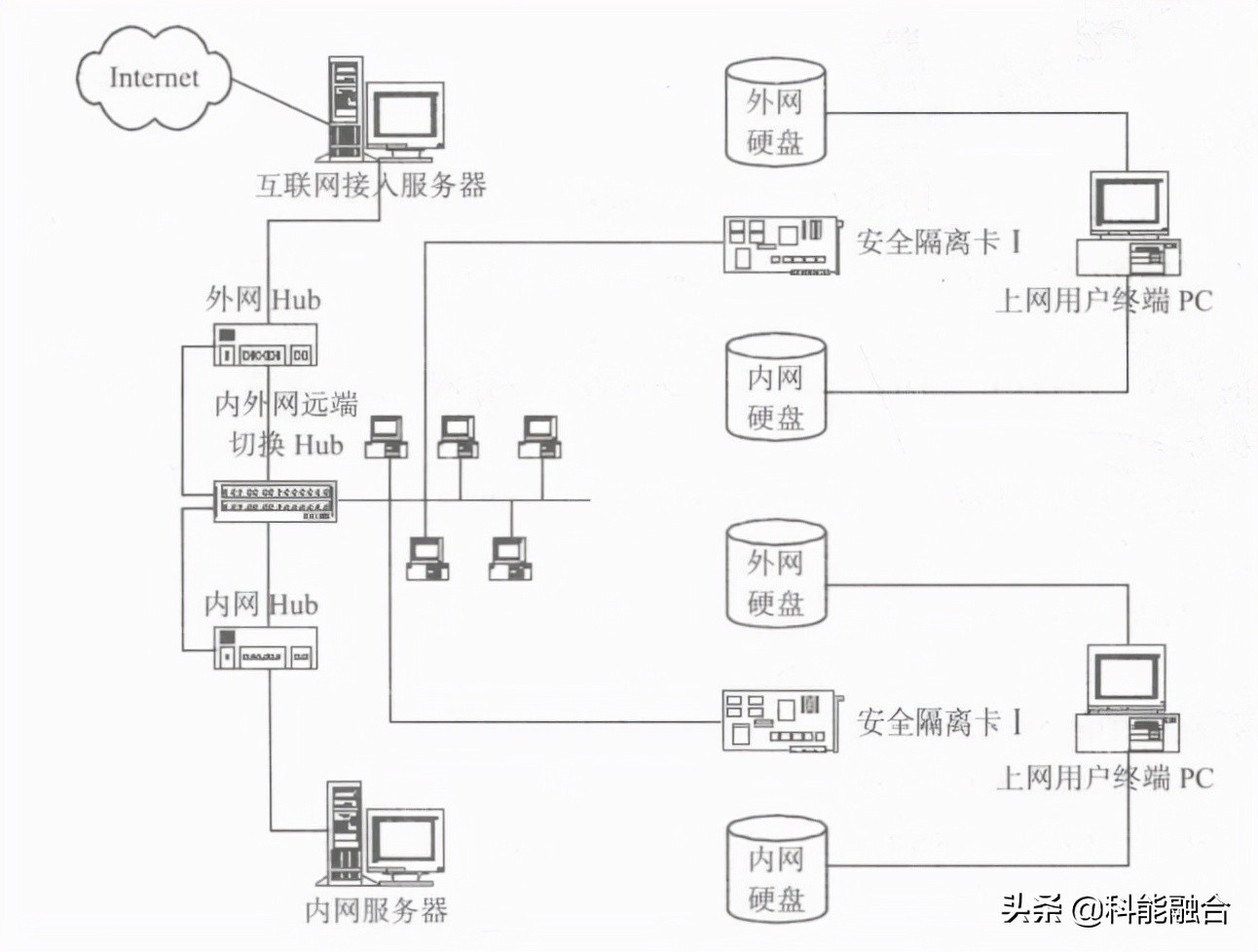

在實際應用中，許多綜合布線系統在每個終端位置上的端口均有限，不能滿足每臺設備占用兩個端口的需求，此時必須使用單網線方式，如圖8所示。
圖8 單網線接入方案
此方式需要在每臺設備上安裝安全隔離卡I和雙硬盤，并在每個網絡設備間配置內外網遠程切換Hub，終端通過一條標準網線連接到設備管理間的內外網遠程切換Hub上，該Hub分別連接內網Hub和外網Hubo終端隔離卡通過利用5類網絡線中未使用的第4、5、7、8對線控制遠端內外網遠程切換Hub，使用戶可以靈活選擇接通內網或外網。
