很多伙伴在結束PCB設計之后，需要導出BOM表，在立創商城或者某寶等網上商城購買所需要的零件。

立創EDA支持單獨PCB導出BOM表(物料清單)，以便你購買所需零件。

那么，如何導出BOM表呢？

導出BOM表的過程中，有哪些功能是可以自由操作的呢？

下文就是小編為大家整理的，關于BOM表的完整功能與屬性匯總。

足夠了解，就能玩轉立創EDA專業版！

如何導出BOM

使用放大：

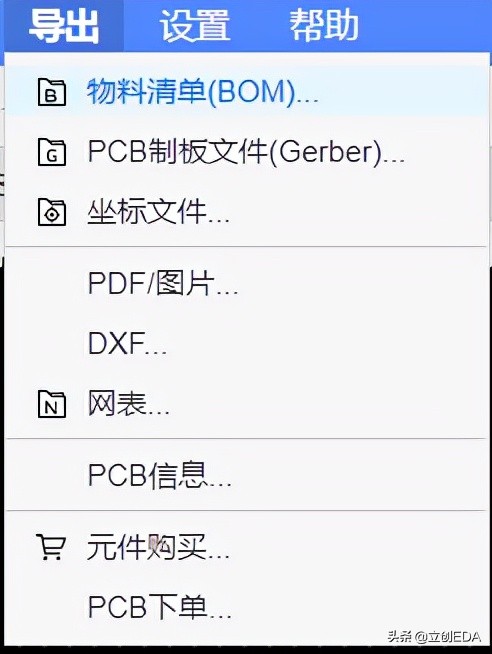

• 頂部菜單欄 - 文件 - 導出 - 物料清單BOM
• 頂部菜單欄 - 制造 - 物料清單BOM

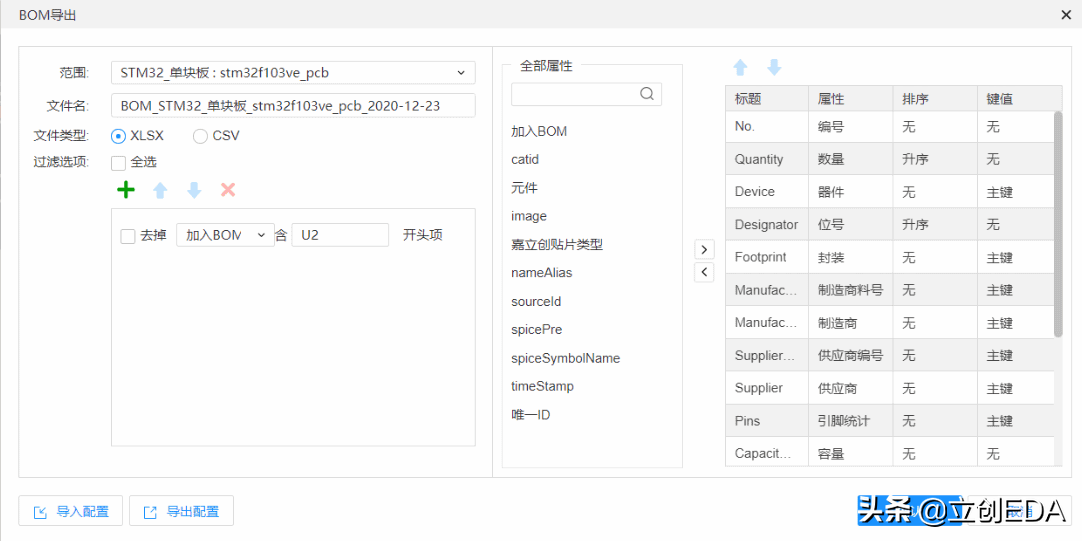

范圍：可選擇導出工程的PCB還是原理圖的BOM表；

文件名：導出BOM的文件名；

文件類型：只支持XLSX和CSV格式；

中間是bom表的類型或器件的屬性。

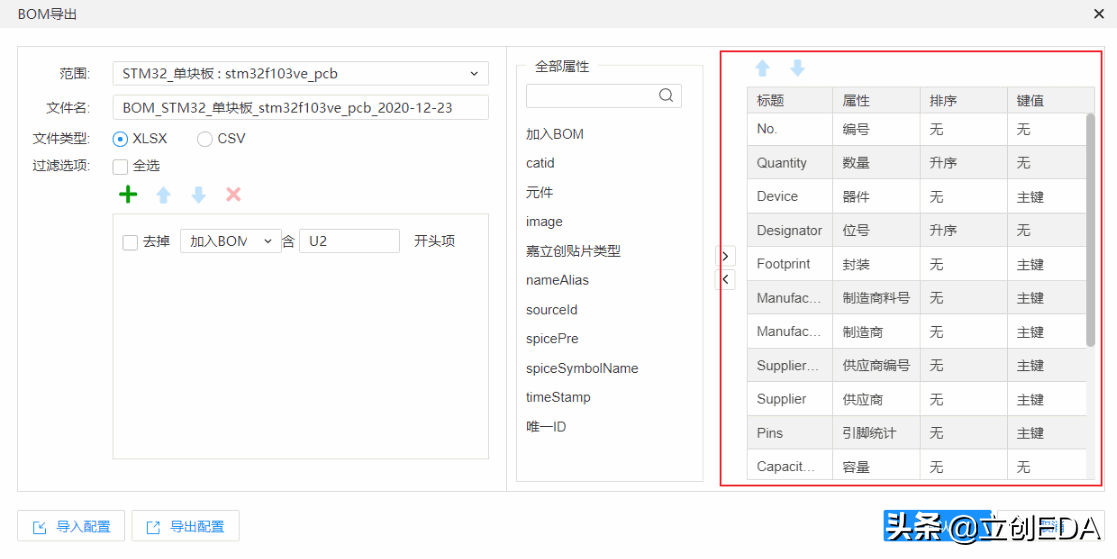

右側是可以選擇導出bom表的內容。

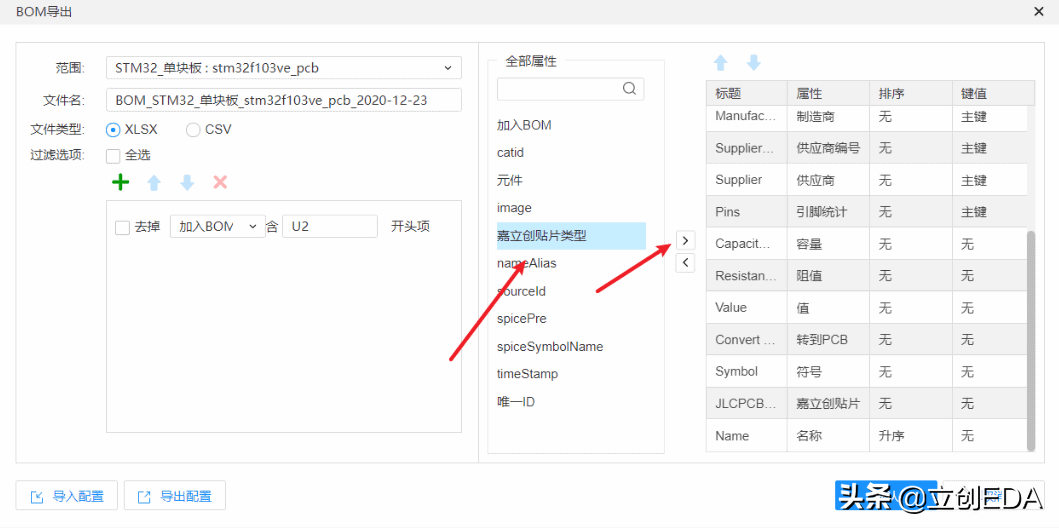

選擇需要導出的內容，點擊添加進去，即可添加進入bom里面。

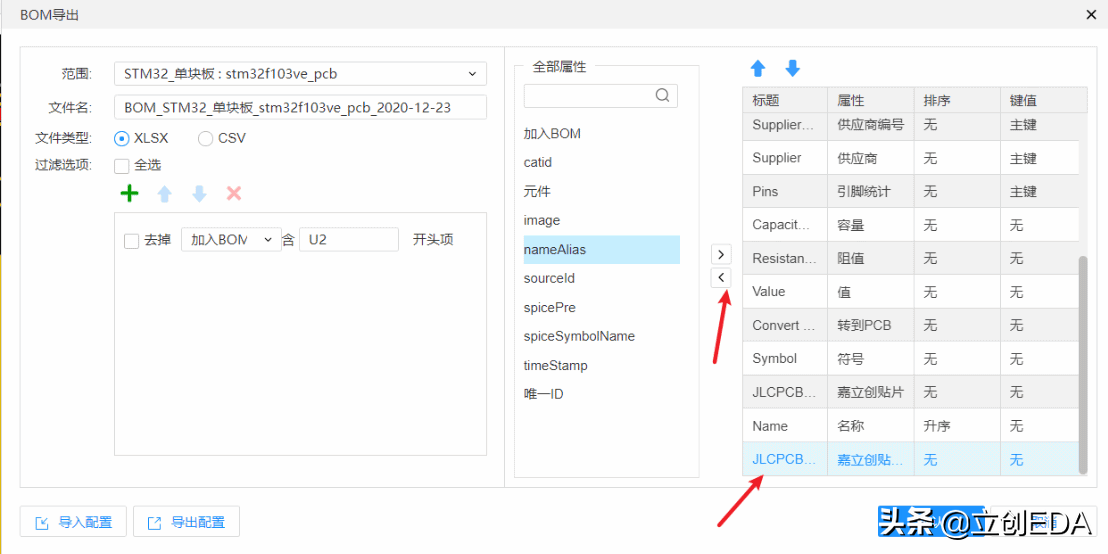

移除的操作也是同樣的操作，只需要在右側選中需要移除的分類，點擊小箭頭，就能將選擇的分類給移除bom。

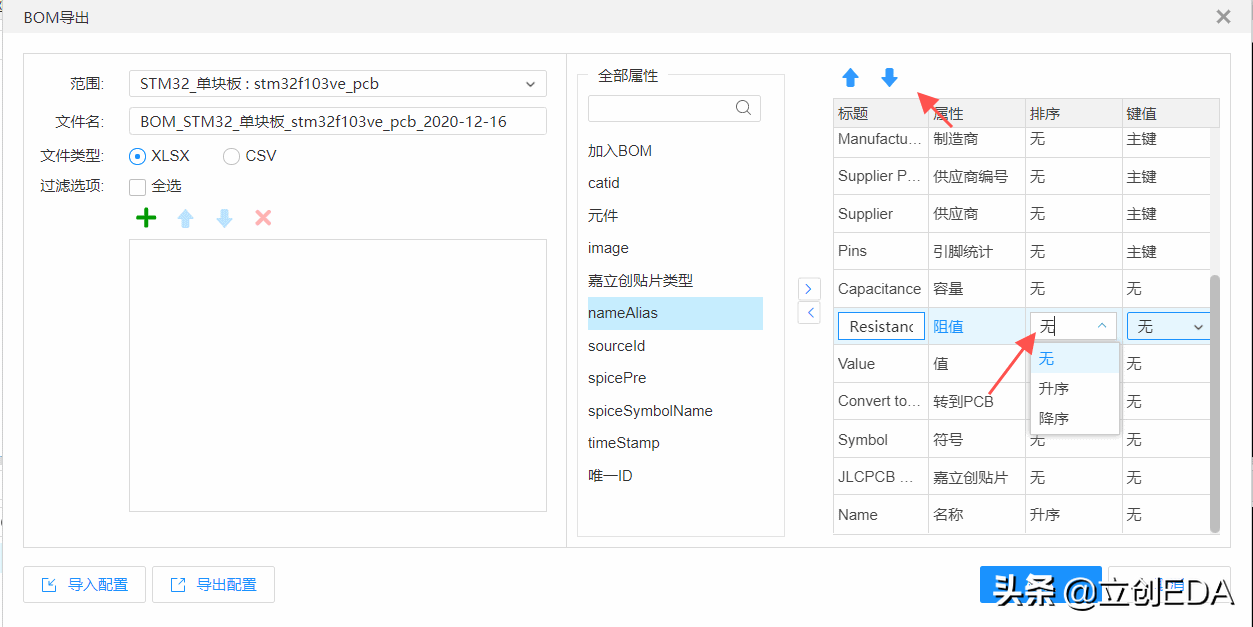

添加類型的排序需要雙擊右側需要改的內容，或者選擇類型，點擊頂部的上下箭頭拉絲改變順序。

• 標題：導出BOM的標題；
• 屬性：器件的相關屬性類型；
• 排序：導出BOM表屬性的排列順序；

鍵值：

主鍵：將相同的屬性導出BOM表時值分開排列；

叢鍵：將相同的屬性導出BOM表時值合并排列；

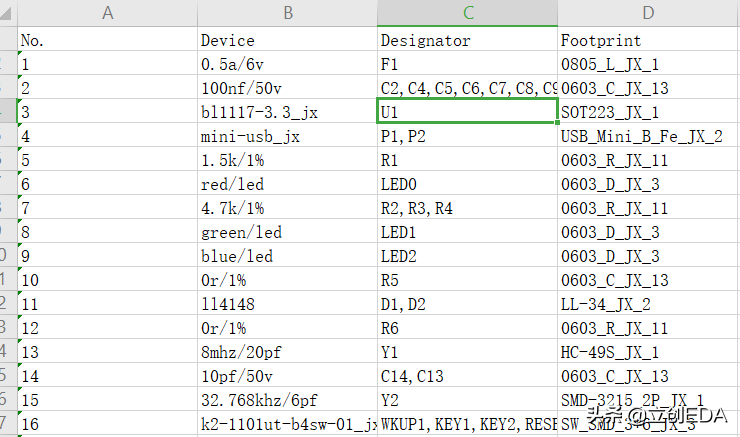

導出的bom表
