1.1 linux網絡
- Linux 是因特網的產物, 這是無可爭議的. 首先, 得感謝因特網通信, Linux的開發過程證明了一個很多人曾持有的觀點是荒謬的 : 對分散在世界各地的一組程序員進行項目管理是不可能的. 第一個內核源代碼版本是在十多年前通過FTP服務器提供的, 此后網絡便成了數據交換的支柱, 無論是概念和代碼的開發, 還是內核錯誤的消除, 都是如此.
- 內核郵件列表是個活生生的例子, 它幾乎沒有改變過. 每個人都能夠看到最新貢獻的代碼, 并為促進Linux的開發提出自己的意見, 當然, 得假定所表達的意見是合理的. Linux對各種網絡適應得都很好, 這是可以理解的, 因為它是與因特網共同成長的.
- 在構成因特網的服務器中, 大部分是運行Linux的計算機. 不出所料, 網絡實現是Linux內核中一個關鍵的部分, 正在獲得越來越多的關注. 實際上, Linux不支持的網絡方案很少.
- 網絡功能的實現是內核最復雜、牽涉最廣的一部分. 除了經典的因特網協議（如TCP、UDP）和相關的IP傳輸機制之外, Linux還支持許多其他的互聯方案，使得所有想得到的計算機/操作系統能夠互操作.
- Linux也支持大量用于數據傳輸的硬件, 如以太網卡和令牌環網適配器及ISDN卡和調制解調器, 但這并沒有使內核的工作變得簡單.
- 盡管如此, Linux開發人員提出了一種結構良好得令人驚訝的模型, 統一了各種不同的方法. 雖然本章是本書最長的章之一, 但并沒有涵蓋網絡實現的每個細節. 即使概述一下所有的驅動程序和協議, 也超出了一本書的范圍, 由于信息量巨大, 實際上可能需要許多本書. 不算網卡驅動程序, 網絡子系統的C語言實現在內核源代碼中就占了15MB, 如果將相應的代碼打印到紙上要有6000多頁. 與網絡相關的頭文件的數目巨大, 使得內核開發者將這些頭文件存儲到一個專門的目錄include/net中, 而不是存儲到標準位置include/linux. 網絡相關的代碼中包含了許多概念, 這些形成了網絡子系統的邏輯支柱, 我們在本章中最感興趣的就是這些概念. 我們的討論主要限于TCP/IP實現, 因為它是目前使用最廣泛的網絡協議.
- 當然, 網絡子系統的開發, 并不是從頭開始的. 在計算機之間交換數據的標準和慣例都已經存在數十年之久, 這些都為大家所熟知且沿用已久. Linux也實現了這些標準, 以連接到其他計算機.
1.2 網絡實現的分層模型
- 內核網絡子系統的實現與本章開頭介紹的TCP/IP參考模型非常相似
- 相關的C語言代碼劃分為不同層次，各層次都有明確定義的任務，各個層次只能通過明確定義的接口與上下緊鄰的層次通信。這種做法的好處在于，可以組合使用各種設備、傳輸機制和協議。例如，通常的以太網卡不僅可用于建立因特網（IP）連接，還可以在其上傳輸其他類型的協議，如Appletalk或IPX，而無須對網卡的設備驅動程序做任何類型的修改。
- 圖12-3說明了內核對這個分層模型的實現

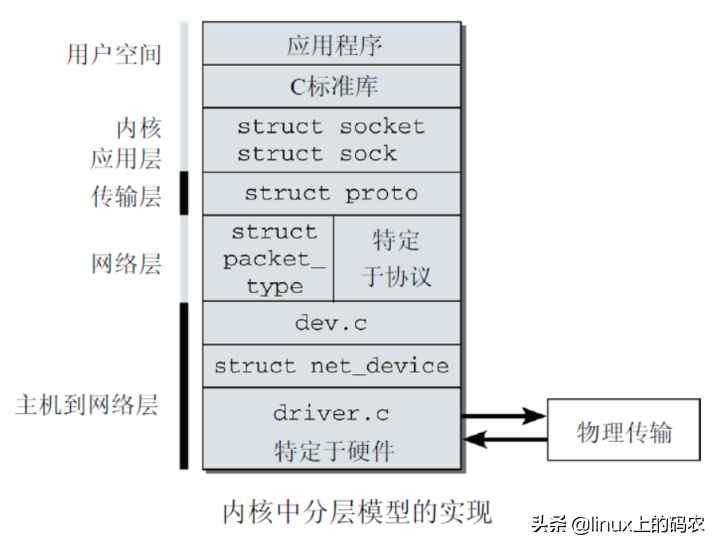

內核對這個分層模型的實現
- 網絡子系統是內核中涉及面最廣、要求最高的部分之一。為什么是這樣呢？答案是，該子系統處理了大量特定于協議的細節和微妙之處，穿越各層的代碼路徑中有大量的函數指針，而沒有直接的函數調用。這是不可避免的，因為各個層次有多種組合方式，這顯然不會使代碼路徑變得更清楚或更易于跟蹤。此外，其中涉及的數據結構通常彼此緊密關聯。為降低描述上復雜性，下文的內容主要講述 因特網協議。
- 分層模型不僅反映在網絡子系統的設計上，而且也反映在數據傳輸的方式上（或更精確地說，對各層產生和傳輸的數據進行封裝的方式）。通常，各層的數據都由首部和數據兩部分組成, 如圖12-4所示。

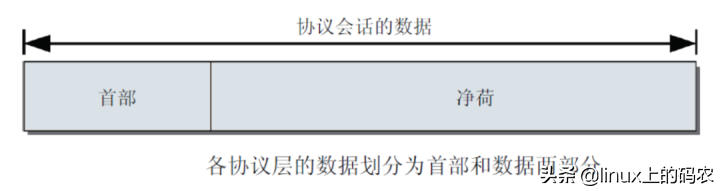

各層的數據都由首部和數據兩部分組成
- 首部部分包含了與數據部分有關的元數據（目標地址、長度、傳輸協議類型等），數據部分包含有用數據（或凈荷）。
- 傳輸的基本單位是（以太網）幀，網卡以幀為單位發送數據。幀首部部分的主數據項是目標系統的硬件地址，這是數據傳輸的目的地，通過電纜傳輸數據時也需要該數據項。
- 高層協議的數據在封裝到以太網幀時，將協議產生的首部和數據二元組封裝到幀的數據部分。在因特網網絡上，這是互聯網絡層數據。
- 因為通過以太網不僅可以傳輸IP分組，還可以傳輸其他協議的分組，如Appletalk或IPX分組，接收系統必須能夠區分不同的協議類型，以便將數據轉發到正確的例程進一步處理。分析數據并查明使用的傳輸協議是非常耗時的。因此，以太網幀的首部（和所有其他現代網絡協議的首部部分）包含了一個標識符，唯一地標識了幀數據部分中的協議類型。這些標識符（用于以太網傳輸）由一個國際組織（IEEE）分配。
- 協議棧中的所有協議都有這種劃分。為此，傳輸的每個幀開始都是一系列協議首部，而后才是應用層的數據，如圖12-5所示

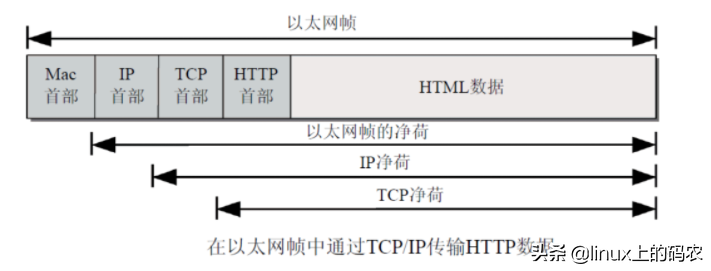

在以太網幀中通過TCP/IP傳輸HTTP數據
- 圖12-5清楚地說明了為容納控制信息所犧牲的部分帶寬.
更多linux內核視頻教程文檔資料免費領取后臺私信【內核】自行獲取.
Linux內核源碼/內存調優/文件系統/進程管理/設備驅動/網絡協議棧-學習視頻教程-騰訊課堂
2、網絡命名空間net
- pid的命名空間, 我們知道內核的許多部分包含在命名空間中. 這可以建立系統的多個虛擬視圖, 并彼此分隔開來. 每個實例看起來像是一臺運行Linux的獨立機器，但在一臺物理機器上，可以同時運行許多這樣的實例。在內核版本2.6.24開發期間，內核也開始對網絡子系統采用命名空間. 這對該子系統增加了一些額外的復雜性，因為該子系統的所有屬性在此前的版本中都是"全局"的，而現在需要按命名空間來管理, 例如, 可用網卡的數量. 對特定的網絡設備來說，如果它在一個命名空間中可見，在另一個命名空間中就不一定是可見的.
2.1 網絡命令空間net
- 照例需要一個中樞結構來跟蹤所有可用的命名空間, 即struct net, 其定義如下：
struct net {
atomic_t passive; /* To decided when the network
* namespace should be freed.
*/
atomic_t count; /* To decided when the network
* namespace should be shut down.
*/
spinlock_t rules_mod_lock;
atomic64_t cookie_gen;
struct list_head list; /* list of network namespaces */
struct list_head cleanup_list; /* namespaces on death row */
struct list_head exit_list; /* Use only net_mutex */
struct user_namespace *user_ns; /* Owning user namespace */
spinlock_t nsid_lock;
struct idr netns_ids;
struct ns_common ns;
struct proc_dir_entry *proc_net;
struct proc_dir_entry *proc_net_stat;
#ifdef CONFIG_SYSCTL
struct ctl_table_set sysctls;
#endif
struct sock *rtnl; /* rtnetlink socket */
struct sock *genl_sock;
struct list_head dev_base_head;
struct hlist_head *dev_name_head;
struct hlist_head *dev_index_head;
unsigned int dev_base_seq; /* protected by rtnl_mutex */
int ifindex;
unsigned int dev_unreg_count;
/* core fib_rules */
struct list_head rules_ops;
struct net_device *loopback_dev; /* The loopback */
struct netns_core core;
struct netns_mib mib;
struct netns_packet packet;
struct netns_unix unx;
struct netns_ipv4 ipv4;
#if IS_ENABLED(CONFIG_IPV6)
struct netns_ipv6 ipv6;
#endif
#if IS_ENABLED(CONFIG_IEEE802154_6LOWPAN)
struct netns_ieee802154_lowpan ieee802154_lowpan;
#endif
#if defined(CONFIG_IP_SCTP) || defined(CONFIG_IP_SCTP_MODULE)
struct netns_sctp sctp;
#endif
#if defined(CONFIG_IP_DCCP) || defined(CONFIG_IP_DCCP_MODULE)
struct netns_dccp dccp;
#endif
#ifdef CONFIG_NETFILTER
struct netns_nf nf;
struct netns_xt xt;
#if defined(CONFIG_NF_CONNTRACK) || defined(CONFIG_NF_CONNTRACK_MODULE)
struct netns_ct ct;
#endif
#if defined(CONFIG_NF_TABLES) || defined(CONFIG_NF_TABLES_MODULE)
struct netns_nftables nft;
#endif
#if IS_ENABLED(CONFIG_NF_DEFRAG_IPV6)
struct netns_nf_frag nf_frag;
#endif
struct sock *nfnl;
struct sock *nfnl_stash;
#if IS_ENABLED(CONFIG_NETFILTER_NETLINK_ACCT)
struct list_head nfnl_acct_list;
#endif
#if IS_ENABLED(CONFIG_NF_CT_NETLINK_TIMEOUT)
struct list_head nfct_timeout_list;
#endif
#endif
#ifdef CONFIG_WEXT_CORE
struct sk_buff_head wext_nlevents;
#endif
struct net_generic __rcu *gen;
/* Note : following structs are cache line aligned */
#ifdef CONFIG_XFRM
struct netns_xfrm xfrm;
#endif
#if IS_ENABLED(CONFIG_IP_VS)
struct netns_ipvs *ipvs;
#endif
#if IS_ENABLED(CONFIG_MPLS)
struct netns_mpls mpls;
#endif
struct sock *diag_nlsk;
atomic_t fnhe_genid;
};
- 使網絡子系統完全感知命名空間的工作才剛剛開始。讀者現在看到的情況，即內核版本2.6.24中的情況，仍然處于開發的早期階段。因此，隨著網絡子系統中越來越多的組件從全局管理轉換為可感知命名空間的實現，struct net 的長度在未來會不斷增長。現在，基本的基礎設施已經轉換完畢。
- 對網絡設備的跟蹤已經考慮到命名空間的效應，對最重要的一些協議的命名空間支持也是可用的。由于本書中尚未討論網絡實現的任何具體內容，struct net 中引用的結構當然還是未知的（但在本章行文過程中，這一點會逐漸改變）。現在，只需要簡要地概述一下，哪些概念是以可感知命名空間的方式進行處理的即可.
- count是一個標準的使用計數器，在使用特定的net實例前后，需要分別調用輔助函數get_net和put_net. 在count降低到0時，將釋放該命名空間，并將其從系統中刪除.
- 所有可用的命名空間都保存在一個雙鏈表上，表頭是net_namespace_list。list用作鏈表元素. copy_net_ns函數向該鏈表添加一個新的命名空間。在用create_new_namespace創建一組新的命名空間時，會自動調用該函數。
- 由于每個命名空間都包含不同的網絡設備，這必然會反映到procfs的內容上（參見10.1節）。各命名空間的處理需要三個數據項：/proc/net由proc_net表示，而/proc/net/stats由proc_net_stats表示，proc_net_root指向當前命名空間的procfs實例的根結點，即/proc
- 每個命名空間都可以有一個不同的環回設備，而loopback_dev指向履行該職責的（虛擬）網絡設備.
- 網絡設備由struct net_device表示。與特定命名空間關聯的所有設備都保存在一個雙鏈表上，表頭為dev_base_head。各個設備還通過另外兩個雙鏈表維護：一個將設備名用作散列鍵（dev_name_head），另一個將接口索引用作散列鍵（dev_index_head）。
- 請注意，術語“設備”和“接口”有細微的差別。設備表示提供物理傳輸能力的硬件設備，而接口可以是純虛擬的實體，可能在真正的設備上實現。例如，一個網卡可以提供兩個接口。對我們來說，兩個術語的區別不那么重要，在下文中將交替使用這兩個術語。網絡子系統的許多組件仍然需要做很多工作才能正確處理命名空間，要使網絡子系統能夠完全感知命名空間，還有相當長的路要走。例如，內核版本2.6.25（在撰寫本章時，仍處于開發中）將開始一些最初的準備工作，以便使特定的協議能夠感知到命名空間：
struct net
{
/* ...... */
struct net_device *loopback_dev; /* The loopback */
struct netns_core core;
struct netns_mib mib;
struct netns_packet packet;
struct netns_unix unx;
struct netns_ipv4 ipv4;
#if IS_ENABLED(CONFIG_IPV6)
struct netns_ipv6 ipv6;
#endif
/* ...... */
}
- ipv4用于存儲協議參數(此前是全局的), 為此引入了特定于協議的結構. 這個方 法是逐步進行的：首先設置好基本框架，后續的各個步驟，將全局屬性遷移到各命名空間的表示，這些結構最初都是空的。在未來的內核版本中，還將引入更多此類代碼
- linux系統包括默認的命名空間 : "init_net"和用戶自定義的net
- 我們通常說的namespace 一般是默認的命名空間 : "init_net", 也就是所有的"網絡通信協議"+"網絡設備"都是屬于默認的命名空間.
- 大多數計算機通常都只需要一個網絡命名空間. 即只有默認命名空間init_net(該變量實際上是全局的，并未包含在另一個命名空間中，其定義如下：
// http://lxr.free-electrons.com/source/net/core/net_namespace.c?v=4.7#L35
struct net init_net = {
.dev_base_head = LIST_HEAD_INIT(init_net.dev_base_head),
};
EXPORT_SYMBOL(init_net);
- init_net會被鏈接到net_namespace_list這個雙向鏈表上, 定義如下所示：
- net_namespace_list就包含了所有的網絡命令空間, 其以init_net為表頭
LIST_HEAD(net_namespace_list);
EXPORT_SYMBOL_GPL(net_namespace_list);

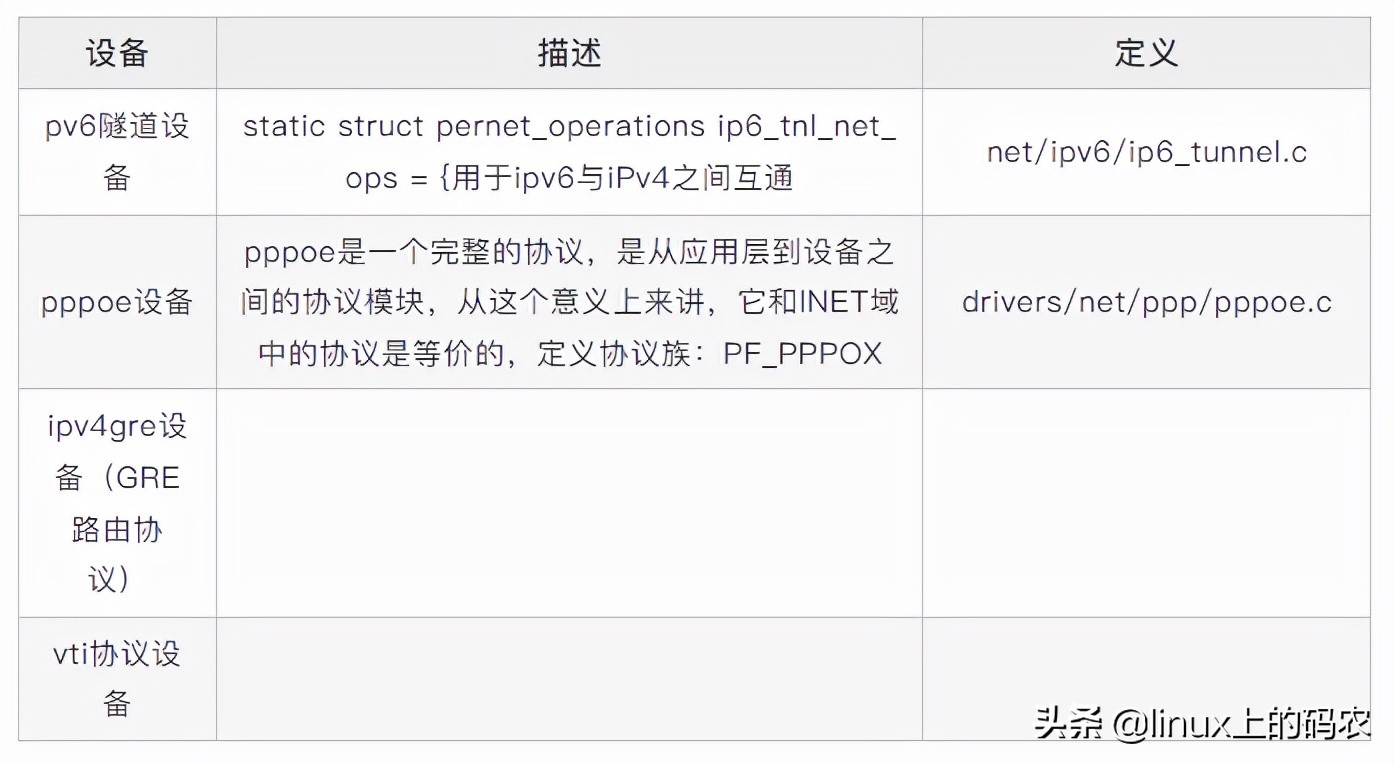

2.2 初始化 & 清理元組 pernet_operations(創建命名空間)
初始化 & 清理元組pernet_operations
- 每個網絡命名空間由幾個部分組成, 例如, 在procfs中的表示. 每當創建一個新的網絡命名空間時, 必須初始化這些部分. 在刪除命名空間時, 也同樣需要一些清理工作. 內核采用下列結構來跟蹤所有必需的初始化/清理元組.
// http://lxr.free-electrons.com/source/include/net/net_namespace.h?v=4.7#L288

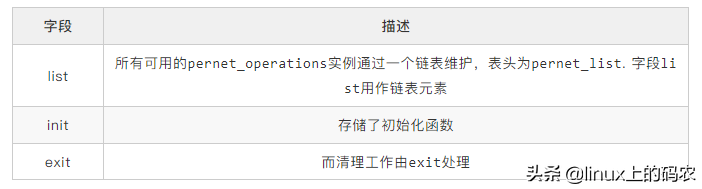

struct pernet_operations {
