應用參考:
■工業自動化控制設備:自動生產線上的產品缺陷檢測/產品質檢/分撿/計數/控制零件裝配;電路板焊接檢測/自動貼片機高速取料對位/3D立體成像
■政企工程人臉及靜脈指紋識別設備:ATM機/社保查詢機/社保領卡機/社保認識機/稅控機/人臉識別保險柜和儲物柜/自動售貨機/遠程互動教學系統/鐵路進站人證票據合一識別閘機/廣告機/大型高速點鈔機/證照成像采集/醫療診斷/手術輔助/顯微鏡系統/票據成像采集/工業流水線成像采集/指紋/掌紋成像采集/偵查采集/桌面圖像、人像、虹膜采集/多點觸控互動投影/高速運動物體軌跡分析/體育運動動作分析/教學輔助儀器(自由落體,振動分析)/ 縫紉機針動動作分析/噴墨打印機墨滴分析
■智通安防設備:靜脈和人臉識別入戶門禁系統/商場影院客流量統計系統
■智通交通設備:車位識別系統[有無車輛/泊車時間/自動結算/車牌識別
■娛樂游戲設備：捕魚機/射箭/圍獵射擊等
重要特性
1. 可編程控制：亮度、對比度、色調、飽和度、清晰度、伽瑪、白平衡、逆光對比、增益、曝光時間等。
2. 支持軟件接口：WAIN、DirectShow無逢兼容Halcon、OpenCV、LabView機器視覺軟件。
3. 兼容：免驅UVC協議，兼容一切UVC協議的通用攝像頭軟件和操作系統。即使將來更換攝像頭廠家和型號，也不必為修改軟件傷心費神。大影圖像所有免驅攝像頭模組支持以下操作系統：windows/linux /mac-OS /Wince /Android/……
4. 所有參數設置可保存到電路板上，掉電不丟失【方法是設置好參數后點確定再關閉一次軟件即會自動保存，拔插一次攝像頭后就會生效】。
5. 一次白平衡功能，確保圖像顏色準確不失真。
一次白平衡功能解釋：
使相機在實際使用的環境光線里自動校正好以后，當被拍景物是某一種顏色占滿攝像頭整幅圖像時，避免因自動白平衡而使顏色出現偏差，比如全屏拍攝手術傷口等應用。
具體使用方法【順序不能弄錯，并且每一步都要操作到。】：
1、使相機處于正常使用的環境光線中放置一張白紙，相機對著白紙拍攝，使白紙占滿整個畫面。
2、使自動白平衡勾選處于選中狀態，稍等幾秒鐘就會自動校正完畢【此時整個畫面是灰白色】。
3、使自動白平衡勾選處于不選中狀態，并設置白平衡值為4600【必須為4600，一次白平衡才生效，可拉動滑塊使值為4600左右，再鼠標點擊橫條微調，點一次會調整1】。
4、關閉一次軟件【關閉一次攝像頭】，就會在攝像頭電路板上自動保存本次設置，掉電不丟失。
熱門產品一覽表
|
熱門產品一覽表 |
||||||||
|
型號 |
最大像素(M) |
數據格式、幀率、分辨率 |
像元 (μm) |
靈敏度(V/Lux-sec) |
Sensor |
快門類型 |
驅動類型 |
特點 |
|
M30A |
0.3 |
YUV格式 60fps@640*480 150fps@320*240 |
6.0 |
3.0 |
彩色 |
卷簾 |
免驅 |
工業級、幀率高,圖像質量好 |
|
Z30A |
0.3 |
RAW格式 60fps@640*480 150fps@320*240 |
6.0 |
3.0 |
彩色 |
卷簾 |
專驅 |
工業級、幀率高,圖像質量好 |
|
Z30M/Z30C |
0.3 |
RAW格式 60fps@640*480 |
6.0 |
4.8 |
黑白/彩色 |
全局 |
專驅 |
工業級、幀曝光，圖像質量好 |
|
Z130A/ Z130C |
1.3 |
RAW格式 15fps@1280*1024 150fps@320*256 |
5.2 |
2.1 |
黑白/彩色 |
卷簾 |
專驅 |
工業級、幀率、分辨率高 |
|
DYS135G |
1.0 |
MJPG格式120fps@1280×800 MJPG格式210fps@640×400 |
3.0 |
13 |
黑白 |
全局 |
免驅 |
全局曝光、幀率超高 |
|
DYSMT135 |
1.3 |
MJPG格式30fps@1280×960 |
3.7 |
5.6 |
彩色 |
卷簾 |
免驅 |
感光度高、圖像質量好 |
|
DYSMT205 |
2 |
MJPG格式15fps@1600×1200 |
2.8 |
1.0 |
彩色 |
卷簾 |
免驅 |
感光度高、圖像質量好 |
|
DYSMT205A |
2.1 |
MJPG格式 30fps@1920×1080 60fps@1280× 720 120fps@640× 480 |
3.0 |
2.1 |
彩色 |
卷簾 |
免驅 |
感光度高、圖像質量好 |
|
DYSMT205G |
2.1 |
60fps@1920×1080 |
3.0 |
4.8 |
彩色 |
卷簾 |
免驅 |
高清高幀率、感光度高 |
|
DYSMT205C |
2 |
YUV格式15fps@1600×1200 |
2.8 |
1.0 |
彩色 |
卷簾 |
免驅 |
穩定、圖像質量好 |
|
DYSMT205K |
3 |
MJPG格式30fps@1920×1080 H264格式30fps@1920×1080 |
2.2 |
1.9 |
彩色 |
卷簾 |
免驅 |
寬動態、逆光性好、圖像通透性高、圖像質量好 |
|
DYSMT205X |
2.1 |
MJPG格式30fps@1920×1080 H264格式30fps@1920×1080 |
2.8 |
2.0 |
彩色 |
卷簾 |
免驅 |
星光級、低噪 |
|
DYSMT205H |
2.1 |
MJPG格式25fps@1920×1080 H264格式25fps@1920×1080 |
3.2 |
4.0 |
彩色 |
卷簾 |
免驅 |
寬動態、逆光性好、圖像通透性高、圖像質量好 |
|
DYSMT505 |
5 |
MJPG格式 2592×1944時15幀/秒 1920×1080時30幀/秒 |
2.2 |
1.4 |
彩色 |
卷簾 |
免驅 |
有黑白版本、高分辨率 |
|
DYS805 |
8 |
MJPG格式 3264×2448時15幀/秒 1920×1080時25幀/秒 |
1.4 |
0.65 |
彩色 |
卷簾 |
免驅 |
高分辨率 |
|
DYR805 |
8 |
MJPG格式 3264×2448時15幀/秒 1920×1080時25幀/秒 |
1.4 |
0.65 |
彩色 |
卷簾 |
免驅 |
高分辨率 |
|

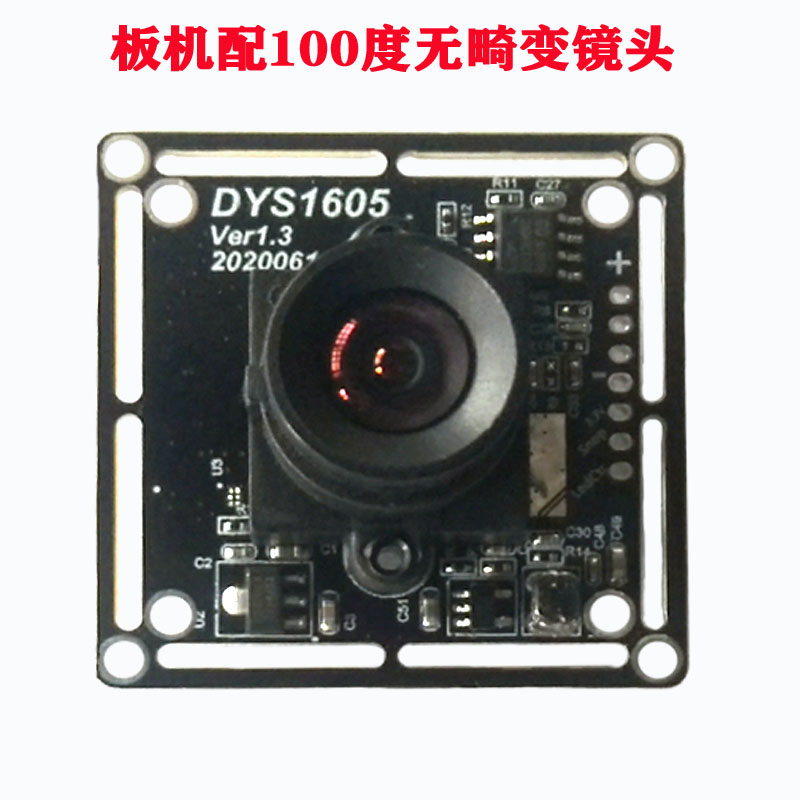

DYSMT1605 |
16 |
MJPG格式 4656×3496時10幀/秒 2048×1536時30幀/秒 |
1.1 |
0.65 |
彩色 |
卷簾 |
免驅 |
高分辨率 |
選型要點：
工業相機一般安裝在機器流水線上代替人眼來做測量和判斷，通過數字圖像攝取目標轉換成圖像信號，傳送給專用的圖像處理系統，圖像系統對這些信號進行各種運算來抽取目標的特征，進而根據判別的結果來控制現場的設備動作。
首先要弄明白的是自己的檢測任務，是靜態拍照還是動態拍照、拍照的頻率是多少、是做缺陷檢測還是尺寸測量或者是定位、產品的大小（視野）是多少、需要達到多少精度、所用軟件的性能、現場環境情況如何、有沒有其它的特殊要求，是不是要自己開發應用軟件等。
如果是動態拍照，運動速度是多少，根據運動速度選擇最小曝光時間以及是否需要逐行掃描的相機；而相機的幀率（最高拍照頻率）跟像素有關，通常分辨率越高幀率越低，不同品牌的工業相機的幀率略有不同；
根據檢測任務的不同、產品的大小、需要達到的分辨率以及所用軟件的性能可以計算出所需工業相機的分辨率；現場環境最要考慮的是溫度、濕度、干擾情況以及光照條件來選擇不同的工業相機。
舉例說明：如我們的檢測任務是尺寸測量，產品大小是18mm*10mm，精度要求是0.01mm，流水線作業，檢測速度是10件/秒，現場環境是普通工業環境，不考慮干擾問題。
首先我們知道是流水線作業，速度比較快，因此選用逐行掃描相機；視野大小我們可以設定為20mm*12mm（考慮每次機械定位的誤差，將視野比物體適當放大），假如我們能夠取到很好的圖像（比如可以打背光），而且我們軟件的測量精度可以考慮1/2個像素精度，那么我們需要的相機分辨率就是20/0.01/2=1000pixcel（像素），另一方向是12/0.01/2=600pixcel，也就是說我們相機的分辨率至少需要1000*600pixcel，幀率在10幀/秒，因此選擇1024*768像素（軟件性能和機械精度不能精確的情況下也可以考慮1280*1024pixcel），幀率在10幀/秒以上的即可。
參數詳情：
|

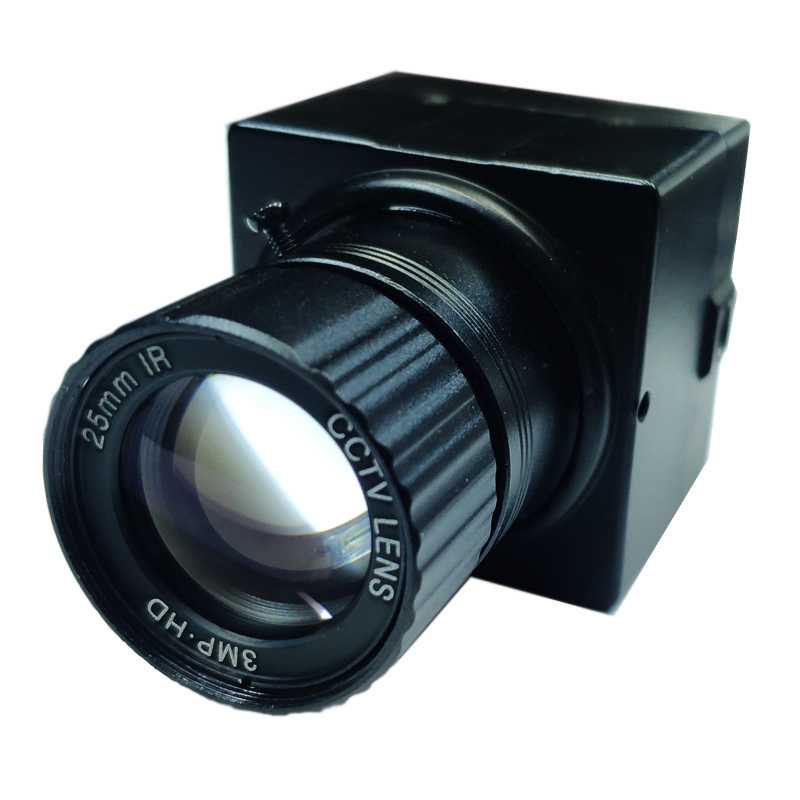

產品名稱 |
大影數字工業相機 |
|
|
型號 |
免驅(M30A) |
專驅(Z30A) |
|
分辨率及幀率 |
640*480時60/30/15幀/秒 |
640*480時60/30/15幀/秒 |
|
320*240時150/75/36幀/秒 |
320*240時150/75/36幀/秒 |
|
|
幀率特性 |
三檔可調幀率 |
三檔可調幀率 |
|
接口協議 |
USB2.0(UVC1.1) |
USB2.0 |
|
驅動方式 |
免驅 |
由本公司提供專用驅動 |
|
圖像數據格式 |
YUV422 |
RAW10 |
|
可編程控制 |
亮度（AEWAEB）、對比度、色調、飽和度、清晰度、（手動/自動）白平衡、（手動/自動）增益、（手動/自動）曝光時間等，其中亮度（AEWAEB）、（手動/自動）白平衡、（手動/自動）增益、（手動/自動）曝光時間四個參數及狀態可保存在硬件里，掉電不丟失。 |
亮度（AEWAEB）、對比度、（手動/自動）白平衡、（手動/自動）增益、（手動/自動）曝光時間、行、場鏡像等 |
|
二次開發包SDK |
不提供（請到微軟等網站下載第三方開發包） |
提供SDK，可在本公司官網下載 |
|
支持軟件接口 |
WAIN，DirectShow無縫兼容Halcon、OpenCV、LabView機器視覺軟件 |
不支持第三方軟件接口，必須用本司專用DLL控制相機硬件獲取圖像、設置參數 |
|
開發語言 |
不限，支持眾多開發環境 |
VC6.0例程 |
|
硬件觸發拍照 |
支持，須定制 |
支持，須定制 |
|
通用GPIO |
不支持 |
支持8個I/O口，須定制 |
|
同時運行數量 |
一臺電腦只能連接一臺相機 |
一臺電腦能連接四臺相機同時工作 |
|
防水特性 |
不防水 |
|
|
顏色類型 |
彩色 |
|
|
有效像素 |
30萬 |
|
|
感光元件 |
1/4"(4:3) 彩色CMOS |
|
|
感光尺寸 |
3984μm *2953μm |
|
|
像素尺寸 |
6.0μm*6.0μm |
|
|
靈敏度 |
3.0 V/Lux-sec(550nm) |
|
|
掃描方式 |
逐行掃描 |
|
|
快門類型 |
電子滾動快門（ROLLING SHUTTER）行曝光 |
|
|
曝光時間 |
0.03-16ms自動/手動 |
|
|
操作系統 |
Windows XP/WIN7/WIN8 (32/64位)及以上版本 |
|
|
信噪比 |
50DB |
|
|
動態范圍 |
60DB |
|
|
光譜響應 |
310nm～1070nm默認出廠時貼IR650濾光片，濾光片頻譜圖請查附圖。 |
|
|
相機時鐘頻率 |
24MHZ/S |
|
|
電源及功耗 |
USB電源5V Max150mA |
|
|
尺寸大小 |

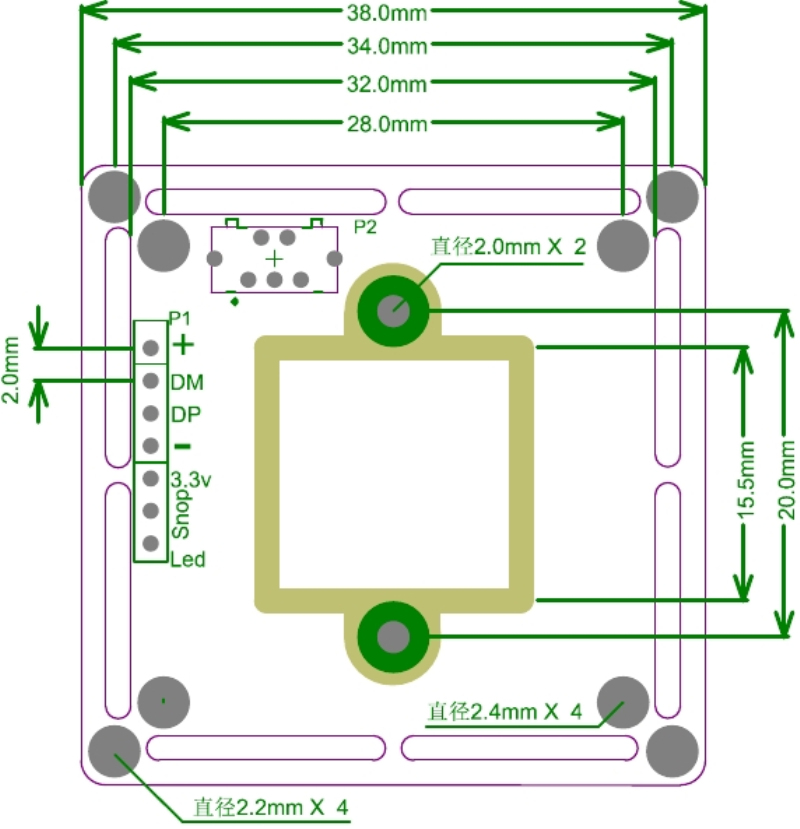

雙層PCB尺寸38*38mm，外殼尺寸50.4*50.4*41.4mm，可以按照客戶要求定制 |
|
|
產品重量 |
約100g |
|
|
鏡頭接口 |
C/CS接口 |
|
|
工作溫度 |
-20到+70℃（無凝結） |
|
|
發貨清單 |
相機一臺，1.5米USB2.0線一根，硬紙盒包裝 |
|
|
應用參考 |
紅外投影互動、高爾夫、教學儀器、圖像采集、工業檢測、運動合成分解、軌跡分析等等 |
|
|
特點 |
彩色、高幀速、價格低廉 |
|
|
型號 |
M30B |
|
產品名稱 |
大影數字工業相機 |
|
防水特性 |
不防水 |
|
顏色類型 |
彩色 |
|
有效像素 |
30萬 |
|
分辨率及幀率 |
30fps@640*480 |
|
30fps@320*240 |
|
|
幀率特性 |
固定 |
|
接口協議 |
USB2.0，UVC協議 |
|
驅動方式 |
免驅 |
|
圖像數據格式 |
YUV422 |
|
感光元件（Sensor） |
1/4"(4:3) 彩色CMOS |
|
感光尺寸 |
3984μm *2953μm |
|
像素尺寸 |
6.0μm*6.0μm |
|
靈敏度 |
3.0 V/Lux-sec(550nm) |
|
信噪比 |
50DB |
|
動態范圍 |
60DB |
|
光譜響應 |
310nm～1070nm默認時貼IR650濾光片，濾光片頻譜圖請查附圖。 |
|
掃描方式 |
逐行掃描 |
|
快門曝光類型 |
電子滾動快門（ROLLING SHUTTER）行曝光 |
|
曝光時間 |
0.03-32ms自動 |
|
增益 |
自動 |
|
操作系統 |
WinCE/Linux/Windows XP(32/64位)及以上版本 |
|
可編程控制 |
亮度、對比度、飽和度、清晰度、白平衡等 |
|
二次開發包SDK |
不提供（請到微軟等網站下載第三方開發包） |
|
支持軟件接口 |
WAIN，DirectShow無縫兼容Halcon、OpenCV、LabView機器視覺軟件 |
|
開發語言 |
不限，支持眾多開發環境 |
|
硬件觸發拍照 |
不支持 |
|
通用GPIO |
不支持 |
|
相機時鐘頻率 |
12MHZ/S |
|
電源及功耗 |
USB電源5V Max150mA |
|
尺寸大小 |
雙層PCB尺寸38*38mm，可以按照客戶要求定制，外殼尺寸50.4*50.4*41.4mm |
|
產品重量 |
約100g |
|
鏡頭接口 |
C/CS接口 |
|
工作溫度 |
-20到+70℃（無凝結） |
|
發貨清單 |
相機一臺，1.5米USB2.0線一根，硬紙盒包裝 |
|
應用參考 |
教學儀器、圖像采集、工業檢測、運動合成分解、軌跡分析等，主要用在WinCE/Linux上 |
|
特點 |
免驅、彩色、價格低廉，可用在WinCE/Linux等嵌入式設備上 |
|
型號 |
Z30M/Z30C |
|
產品名稱 |
大影數字工業相機 |
|
防水特性 |
不防水 |
|
顏色類型 |
Z30M黑白/Z30C彩色(兩個型號只有顏色不一樣,一個黑白,一個彩色,其它參數完全相同) |
|
有效像素 |
36萬 |
|
分辨率及幀率 |
54fps@752*480 |
|
60fps@640*480 |
|
|
60fps@320*240 |
|
|
幀率特性 |
可通過調整曝光時間/行場消隱無極平滑調整幀速 |
|
接口協議 |
USB2.0 |
|
驅動方式 |
由本公司提供專用驅動 |
|
圖像數據格式 |
RAW10 |
|
感光元件（Sensor） |
1/3"CMOS黑白/彩色 |
|
感光尺寸 |
4510μm *2880μm |
|
像素尺寸 |
6.0μm*6.0μm |
|
靈敏度 |
4.8 V/Lux-sec(550nm) |
|
信噪比 |
37.3DB |
|
動態范圍 |
>55dB linear;>80dB − 100dB in HiDy mode |
|
光譜響應 |
310nm～1070nm Z30C默認時貼IR650濾光片，濾光片頻譜圖請查看附圖。Z30M不貼濾光片 |
|
掃描方式 |
逐行掃描 |
|
快門曝光類型 |
Global shutter幀曝光 |
|
曝光時間 |
0.03-300ms自動/手動 |
|
增益 |
自動/手動 |
|
操作系統 |
Windows XP/WIN7/WIN8等32位版本，64位版本驅動無數字簽名。 |
|
可編程控制 |
亮度、對比度、增益、曝光時間、行、場鏡像、行消隱、場消隱等 |
|
二次開發包SDK |
提供SDK，可在本公司官網下載 |
|
支持軟件接口 |
須用本司專用DLL控制相機硬件獲取圖像、設置參數 |
|
開發語言 |
VC6.0例程 |
|
硬件觸發拍照 |
支持，須定制 |
|
通用GPIO |
支持8個I/O口，須定制 |
|
相機時鐘頻率 |
24MHZ/S |
|
電源及功耗 |
USB電源5V Max250mA |
|
尺寸大小 |
雙層PCB尺寸38*38mm，可以按照客戶要求定制，外殼尺寸50.4*50.4*41.4mm |
|
產品重量 |
約100g |
|
鏡頭接口 |
C/CS接口 |
|
工作溫度 |
-30到+70℃（無凝結） |
|
光譜響應 |
400nm～1000nm |
|
發貨清單 |
相機一臺，1.5米USB2.0線一根，硬紙盒包裝 |
|
應用參考 |
超高速運動物體圖像采集、教學儀器、工業檢測、運動合成分解、軌跡分析等等 |
|
型號 |
Z130A(黑白)/Z130C(彩色) |
|
產品名稱 |
大影數字工業相機 |
|
防水特性 |
不防水 |
|
顏色類型 |
Z130A黑白/Z130C彩色 |
|
有效像素 |
130萬 |
|
分辨率及幀率 |
15fps@1280*1024 |
|
50fps@640*512 |
|
|
150fps@320*256 |
|
|
幀率特性 |
可通過調整曝光時間/行場消隱無極平滑調整幀速 |
|
接口協議 |
USB2.0 |
|
驅動方式 |
由本公司提供專用驅動 |
|
圖像數據格式 |
RAW10 |
|
感光元件（Sensor） |
1/2inch(5:4) 黑白/彩色CMOS （Z130A黑白/Z130C彩色） |
|
感光尺寸 |
6660μm *5320μm |
|
像素尺寸 |
5.2μm*5.2μm |
|
靈敏度 |
2.1 V/Lux-sec(550nm) |
|
信噪比 |
45DB |
|
動態范圍 |
68.2DB |
|
光譜響應 |
370nm～980nm:Z130C彩色貼370nm～980nm濾光片 / Z130A黑白不貼濾光片，濾光片頻譜圖請查附圖。 |
|
掃描方式 |
逐行掃描 |
|
快門曝光類型 |
電子滾動快門（ROLLING SHUTTER）行曝光 |
|
曝光時間 |
0.069-3000ms自動/手動 |
|
增益 |
自動/手動 |
|
操作系統 |
Windows XP/WIN7/WIN8等32位版本，64位版本驅動無數字簽名。 |
|
可編程控制 |
亮度、對比度、增益、曝光時間、行、場鏡像、行消隱、場消隱等 |
|
二次開發包SDK |
提供SDK，可在本公司官網下載中心下載 |
|
支持軟件接口 |
須用本司專用DLL控制相機硬件獲取圖像、設置參數 |
|
開發語言 |
VC6.0例程 |
|
硬件觸發拍照 |
支持，須定制 |
|
通用GPIO |
支持8個I/O口，須定制 |
|
相機時鐘頻率 |
24MHZ/S |
|
電源及功耗 |
USB電源5V Max200mA |
|
尺寸大小 |
雙層PCB尺寸38*38mm，可以按照客戶要求定制，外殼尺寸50.4*50.4*41.4mm |
|
產品重量 |
約100g |
|
鏡頭接口 |
C/CS接口 |
|
工作溫度 |
-20到+70℃（無凝結） |
|
發貨清單 |
相機一臺，1.5米USB2.0線一根，硬紙盒包裝 |
|
應用參考 |
教學儀器、圖像采集、工業檢測、運動合成分解、軌跡分析等等 |
|
特點 |
專驅、黑白、高幀速、可平滑調整幀速、適合光線極暗動態范圍極大的環鏡應用 |
|
型號 |
DYS135G |
|
|
產品名稱 |
大影130萬像素黑白免驅攝像頭模組 |
|
|
品牌 |
大影圖像 |
|
|
顏色類型 |
黑白 |
|
|
有效像素 |
130萬 |
|
|
分辨率及幀率
|
注意：可在軟件參數設置里選擇使用MJPG或是YUV格式 |
|
|
MJPG格式 |
YUV格式 |
|
|
1280×800時120幀/秒 |
1280×800時5幀/秒 |
|
|
1280×720時120幀/秒 |
640×400時5幀/秒 |
|
|
800×600時120幀/秒 |
|
|
|
640×480時120幀/秒 |
|
|
|
640×400時210幀/秒 |
|
|
|
640×360時210幀/秒 |
|
|
|
320×240時210幀/秒 |
|
|
|
幀率特性 |
固定幀率模式或者隨光線變化而自動變化模式 |
|
|
接口協議 |
USB2.0，UVC協議 |
|
|
驅動方式 |
免驅 |
|
|
圖像數據格式 |
MJPG格式或YUV格式 |
|
|
感光元（Sensor） |
1/4inch COMS OV9281 |
|
|
感光尺寸 |
3896μm *2453μm |
|
|
像素尺寸 |
3μm*3μm |
|
|
靈敏度 |
13V/Lux-sec(850nm) |
|
|
信噪比 |
38DB |
|
|
動態范圍 |
68DB |
|
|
光譜響應 |
310nm～1070nm DYS135默認時貼IR650濾光片，濾光片頻譜圖請查看附圖。 |
|
|
掃描方式 |
逐行掃描 |
|
|
快門曝光類型 |
Global shutter幀曝光 |
|
|
曝光時間 |
0.03-300ms自動/手動，實際與固件及客戶的要求有關。 |
|
|
增益 |
手動 |
|
|
操作系統 |
Windows XP(32/64位)及以上版本常見的操作系統。 |
|
|
可編程控制 |
亮度、對比度、色調、飽和度、清晰度、伽瑪、白平衡、逆光對比、增益、曝光時間等 |
|
|
二次開發包SDK |
不提供（請到微軟等網站下載第三方開發包） |
|
|
支持軟件接口 |
WAIN，DirectShow無縫兼容Halcon、OpenCV、LabView機器視覺軟件 |
|
|
開發語言 |
不限，支持眾多開發環境 |
|
|
硬件觸發拍照 |
支持，須定制 |
|
|
是否支持麥克風 |
支持，須定制 |
|
|
防水特性 |
不防水 |
|
|
通用GPIO |
不支持 |
|
|
電源及功耗 |
USB電源5V Max250mA |
|
|
尺寸大小 |
雙層PCB尺寸38*38mm及32*32mm，可以按照客戶要求定制 |
|
|
產品重量 |
約30g |
|
|
鏡頭接口 |
1/4英寸靶面C/CS接口或是板機小鏡頭 |
|
|
工作溫度 |
0到+50℃（無凝結） |
|
|
發貨清單 |
板機一塊，含1.5米USB2.0線一根，硬紙盒包裝 |
|
|
應用參考 |
超高速運動物體圖像采集、工業檢測、運動合成分解、機器視覺虹膜識別等等。 |
|
|
特點 |
免驅、黑白、高速度、幀曝光 |
|
|
型號 |
DYSMT135 |
|
|
產品名稱 |
大影130萬像素彩色免驅攝像頭模組 |
|
|
品牌 |
大影圖像 |
|
|
顏色類型 |
彩色 |
|
|
有效像素 |
130萬 |
|
|
分辨率及幀率 |
注意：可在軟件參數設置里選擇使用MJPG或是YUV格式。 |
|
|
MJPG格式 |
YUV格式 |
|
|
1280×960時30幀/秒 |
1280×960時9幀/秒 |
|
|
1280×720時30幀/秒 |
1280×720時10幀/秒 |
|
|
800×600時30幀/秒 |
800×600時20幀/秒 |
|
|
640×480時30幀/秒 |
640×480時30幀/秒 |
|
|
320×240時30幀/秒 |
320×240時30幀/秒 |
|
|
幀率特性 |
固定幀率模式或者隨光線變化而自動變化模式 |
|
|
接口協議 |
USB2.0，UVC協議 |
|
|
驅動方式 |
免驅 |
|
|
圖像數據格式 |
YUV422或MJPG |
|
|
感光元件（Sensor） |
1/3inch(4:3)COMS AR0130 |
|
|
感光尺寸 |
4800μm *3600μm |
|
|
像素尺寸 |
3.75μm*3.75μm |
|
|
靈敏度 |
5.6 V/Lux-sec(550nm) |
|
|
信噪比 |
44DB |
|
|
動態范圍 |
82DB |
|
|
光譜響應 |
310nm～1070nm默認時貼IR650濾光片，濾光片頻譜圖請查附圖。 |
|
|
掃描方式 |
逐行掃描 |
|
|
快門曝光類型 |
電子滾動快門（ROLLING SHUTTER）行曝光 |
|
|
曝光時間 |
16 -200ms手動或者自動 |
|
|
增益 |
手動 |
|
|
操作系統 |
Windows XP(32/64位)及以上版本常見的操作系統。 |
|
|
可編程控制 |
亮度、對比度、色調、飽和度、清晰度、伽瑪、白平衡、逆光對比、增益、曝光時間等 |
|
|
二次開發包SDK |
不提供（請到微軟等網站下載第三方開發包） |
|
|
支持軟件接口 |
WAIN，DirectShow無縫兼容Halcon、OpenCV、LabView機器視覺軟件 |
|
|
開發語言 |
不限，支持眾多開發環境 |
|
|
硬件觸發拍照 |
支持，須定制 |
|
|
是否支持麥克風 |
支持，須定制 |
|
|
防水特性 |
不防水 |
|
|
通用GPIO |
不支持 |
|
|
電源及功耗 |
USB電源5V Max250mA |
|
|
尺寸大小 |
PCB尺寸兼容38*38及32*32mm，可以按照客戶要求定制。 |
|
|
產品重量 |
約30g |
|
|
鏡頭接口 |
1/3英寸靶面C/CS接口或是板機小鏡頭 |
|
|
工作溫度 |
-30到+70℃（無凝結） |
|
|
發貨清單 |
板機一塊，含1.5米USB2.0線一根，硬紙盒包裝。 |
|
|
應用參考 |
電子顯微鏡、靜態圖像采集、人臉采集等等 |
|
|
特點 |
免驅、彩色、高速度、價格低廉 |
|
|
型號 |
DYSMT205 |
|
|
產品名稱 |
大影200萬像素彩色免驅攝像頭模組 |
|
|
品牌 |
大影圖像 |
|
|
顏色類型 |
彩色 |
|
|
有效像素 |
200萬 |
|
|
分辨率及幀率 |
注意：兩種不同的圖像格式電路程序不一樣。要更換格式需要更換程序。 |
|
|
MJPG格式 |
YUV格式 |
|
|
1600×1200時15幀/秒 |
1600×1200時5幀/秒 |
|
|
1280× 960時15幀/秒 |
1280×1024時8幀/秒 |
|
|
1024× 768時15幀/秒 |
1280× 960時9幀/秒 |
|
|
800 × 600時15幀/秒 |
1024× 768時10幀/秒 |
|
|
640 × 480時15幀/秒 |
800 × 600時15幀/秒 |
|
|
320 × 240時15幀/秒 |
640 × 480時15幀/秒 |
|
|
|
320 × 240時15幀/秒 |
|
|
幀率特性 |
固定幀率模式或者隨光線變化而自動變化模式 |
|
|
接口協議 |
USB2.0，UVC協議 |
|
|
驅動方式 |
免驅 |
|
|
圖像數據格式 |
YUV422或MJPG |
|
|
感光元件（Sensor） |
1/3.2inch(4:3)COMS |
|
|
感光尺寸 |
4730μm *3520μm |
|
|
像素尺寸 |
2.8μm*2.8μm |
|
|
靈敏度 |
1.0 V/Lux-sec(550nm) |
|
|
信噪比 |
42.3DB |
|
|
動態范圍 |
71DB |
|
|
光譜響應 |
310nm～1070nm默認時貼IR650濾光片，濾光片頻譜圖請查附圖。 |
|
|
掃描方式 |
逐行掃描 |
|
|
快門曝光類型 |
電子滾動快門（ROLLING SHUTTER）行曝光 |
|
|
曝光時間 |
16 -200ms手動或者自動 |
|
|
增益 |
手動 |
|
|
操作系統 |
Windows XP(32/64位)及以上版本常見的操作系統。 |
|
|
可編程控制 |
亮度、對比度、色調、飽和度、清晰度、伽瑪、白平衡、逆光對比、增益、曝光時間等 |
|
|
二次開發包SDK |
不提供（請到微軟等網站下載第三方開發包） |
|
|
支持軟件接口 |
WAIN，DirectShow無縫兼容Halcon、OpenCV、LabView機器視覺軟件 |
|
|
開發語言 |
不限，支持眾多開發環境 |
|
|
硬件觸發拍照 |
不支持 |
|
|
是否支持麥克風 |
不支持 |
|
|
防水特性 |
不防水 |
|
|
通用GPIO |
不支持 |
|
|
電源及功耗 |
USB電源5V Max250mA |
|
|
尺寸大小 |
PCB尺寸兼容38*38及32*32mm，可以按照客戶要求定制。 |
|
|
產品重量 |
約30g |
|
|
鏡頭接口 |
1/3英寸靶面C/CS接口或是板機小鏡頭 |
|
|
工作溫度 |
-30到+70℃（無凝結） |
|
|
發貨清單 |
板機一塊，含1.5米USB2.0線一根，硬紙盒包裝。 |
|
|
應用參考 |
電子顯微鏡、靜態圖像采集、人臉采集等等 |
|
|
特點 |
免驅、彩色、高速度、價格低廉，可選配模擬麥（共用USB信號） |
|
|
型號 |
DYSMT205G |
|
|
產品名稱 |
大影210萬像素彩色免驅攝像頭模組 |
|
|
品牌 |
大影圖像 |
|
|
顏色類型 |
彩色 |
|
|
有效像素 |
210萬 |
|
|
分辨率及幀率 |
注意：可在軟件參數設置里選擇使用MJPG或是YUV格式。 |
|
|
MJPG格式 |
YUV格式 |
|
|
1920×1080時 60幀/秒 |
1920×1080時5幀/秒 |
|
|
1280× 720時 60幀/秒 |
1280× 720時15幀/秒 |
|
|
1024× 768時 60幀/秒 |
1024× 768時15幀/秒 |
|
|
640 × 480時60幀/秒 |
640 × 480時20幀/秒 |
|
|
320 × 240時60幀/秒 |
320 × 240時60幀/秒 |
|
|
幀率特性 |
固定幀率模式或者隨光線變化而自動變化模式 |
|
|
接口協議 |
USB2.0，UVC協議 |
|
|
驅動方式 |
免驅 |
|
|
圖像數據格式 |
YUV422或MJPG |
|
|
感光元件（Sensor） |
1/2.7"CMOS彩色 |
|
|
感光尺寸 |
5856μm *3276μm |
|
|
像素尺寸 |
3μm*3μm |
|
|
靈敏度 |
4.8 V/Lux-sec(550nm) |
|
|
信噪比 |
42DB |
|
|
動態范圍 |
100DB |
|
|
光譜響應 |
310nm～1070nm默認時貼IR650濾光片，濾光片頻譜圖請查附圖。 |
|
|
掃描方式 |
逐行掃描 |
|
|
快門曝光類型 |
電子滾動快門（ROLLING SHUTTER）行曝光 |
|
|
曝光時間 |
16 -200ms手動或者自動 |
|
|
增益 |
手動 |
|
|
操作系統 |
Windows XP(32/64位)及以上版本常見的操作系統。 |
|
|
可編程控制 |
分辨率、亮度、對比度、色調、飽和度、清晰度、伽瑪、白平衡、逆光對比、增益、曝光時間等 |
|
|
二次開發包SDK |
不提供（請到微軟等網站下載第三方開發包） |
|
|
支持軟件接口 |
WAIN，DirectShow無縫兼容Halcon、OpenCV、LabView機器視覺軟件 |
|
|
開發語言 |
不限，支持眾多開發環境 |
|
|
硬件觸發拍照 |
不支持 |
|
|
是否支持麥克風 |
不支持 |
|
|
防水特性 |
不防水 |
|
|
通用GPIO |
不支持 |
|
|
電源及功耗 |
USB電源5V Max250mA |
|
|
尺寸大小 |
PCB尺寸兼容38*38及32*32mm，可以按照客戶要求定制。 |
|
|
產品重量 |
約30g |
|
|
鏡頭接口 |
1/2.5英寸靶面C/CS接口或是板機小鏡頭 |
|
|
工作溫度 |
-30到+70℃（無凝結） |
|
|
發貨清單 |
板機一塊，含1.5米USB2.0線一根，硬紙盒包裝。 |
|
|
應用參考 |
ATM/高級視頻會議/遠程教學/政務信息采集/人臉采集等等 |
|
|
特點 |
免驅、彩色、高速度、價格低廉 |
|
|
型號 |
DYSMT205A |
|
|
產品名稱 |
大影210萬像素彩色免驅攝像頭模組 |
|
|
品牌 |
大影圖像 |
|
|
顏色類型 |
彩色 |
|
|
有效像素 |
200萬 |
|
|
分辨率及幀率 |
注意：可在軟件參數設置里選擇使用MJPG或是YUV格式。 |
|
|
MJPG格式 |
YUV格式 |
|
|
1920×1080時 30幀/秒 |
1920×1080時6幀/秒 |
|
|
1280×1024時 30幀/秒 |
1280×1024時6幀/秒 |
|
|
1280× 720時 60幀/秒 |
1280× 720時9幀/秒 |
|
|
1024× 768時 30幀/秒 |
1024× 768時6幀/秒 |
|
|
800 × 600時 60幀/秒 |
800 × 600時20幀/秒 |
|
|
640 × 480時120幀/秒 |
640 × 480時30幀/秒 |
|
|
320 × 240時120幀/秒 |
320 × 240時30幀/秒 |
|
|
幀率特性 |
固定幀率模式或者隨光線變化而自動變化模式 |
|
|
接口協議 |
USB2.0，UVC協議 |
|
|
驅動方式 |
免驅 |
|
|
圖像數據格式 |
YUV422或MJPG |
|
|
感光元件（Sensor） |
1/2.7"CMOS彩色 |
|
|
感光尺寸 |
5856μm *3276μm |
|
|
像素尺寸 |
3μm*3μm |
|
|
靈敏度 |
2.1 V/Lux-sec(550nm) |
|
|
信噪比 |
38.1DB |
|
|
動態范圍 |
70.1DB |
|
|
光譜響應 |
310nm～1070nm默認時貼IR650濾光片，濾光片頻譜圖請查附圖。 |
|
|
掃描方式 |
逐行掃描 |
|
|
快門曝光類型 |
電子滾動快門（ROLLING SHUTTER）行曝光 |
|
|
曝光時間 |
16 -200ms手動或者自動 |
|
|
增益 |
手動 |
|
|
操作系統 |
Windows XP(32/64位)及以上版本常見的操作系統。 |
|
|
可編程控制 |
分辨率、亮度、對比度、色調、飽和度、清晰度、伽瑪、白平衡、逆光對比、增益、曝光時間等 |
|
|
二次開發包SDK |
不提供（請到微軟等網站下載第三方開發包） |
|
|
支持軟件接口 |
WAIN，DirectShow無縫兼容Halcon、OpenCV、LabView機器視覺軟件 |
|
|
開發語言 |
不限，支持眾多開發環境 |
|
|
硬件觸發拍照 |
不支持 |
|
|
是否支持麥克風 |
不支持 |
|
|
防水特性 |
不防水 |
|
|
通用GPIO |
不支持 |
|
|
電源及功耗 |
USB電源5V Max250mA |
|
|
尺寸大小 |
PCB尺寸兼容38*38及32*32mm，可以按照客戶要求定制。 |
|
|
產品重量 |
約30g |
|
|
鏡頭接口 |
1/2.5英寸靶面C/CS接口或是板機小鏡頭 |
|
|
工作溫度 |
-30到+70℃（無凝結） |
|
|
發貨清單 |
板機一塊，含1.5米USB2.0線一根，硬紙盒包裝。 |
|
|
應用參考 |
ATM/高級視頻會議/遠程教學/政務信息采集/人臉采集等等 |
|
|
特點 |
免驅、彩色、高速度、價格低廉 |
|
|
型號 |
DYSMT205H |
|
|
產品名稱 |
大影210萬像素彩色免驅寬動態攝像頭模組 |
|
|
品牌 |
大影圖像 |
|
|
顏色類型 |
彩色 |
|
|
有效像素 |
210萬 |
|
|
分辨率及幀率 |
注意：可在軟件參數設置里選擇使用MJPG或是YUV格式，H264獨立通道。 |
|
|
MJPG格式 |
H264格式 |
|
|
1920×1080時 25幀/秒 |
1920×1080時25幀/秒 |
|
|
640 × 480時25幀/秒 |
640 × 480時25幀/秒 |
|
|
幀率特性 |
固定幀率模式或者隨光線變化而自動變化模式 |
|
|
接口協議 |
USB2.0，UVC協議 |
|
|
驅動方式 |
免驅 |
|
|
圖像數據格式 |
YUV422或MJPG |
|
|
感光元件（Sensor） |
1/2.7"CMOS彩色 寬動態圖像芯片 |
|
|
感光尺寸 |
5832μm *3288μm |
|
|
像素尺寸 |
3.0μm * 3.0μm |
|
|
靈敏度 |
4.0 V/Lux-sec(550nm) |
|
|
信噪比 |
41DB |
|
|
動態范圍 |
105DB |
|
|
光譜響應 |
310nm～1070nm默認時貼IR650濾光片，濾光片頻譜圖請查附圖。 |
|
|
掃描方式 |
逐行掃描 |
|
|
快門曝光類型 |
電子滾動快門（ROLLING SHUTTER）行曝光 |
|
|
曝光時間 |
手動或者自動 |
|
|
增益 |
手動 |
|
|
操作系統 |
Windows XP(32/64位)及以上版本常見的操作系統。 |
|
|
可編程控制 |
分辨率、亮度、對比度、色調、飽和度、清晰度、伽瑪、白平衡、逆光對比、增益、曝光時間等 |
|
|
二次開發包SDK |
不提供（請到微軟等網站下載第三方開發包） |
|
|
支持軟件接口 |
WAIN，DirectShow無縫兼容Halcon、OpenCV、LabView機器視覺軟件 |
|
|
開發語言 |
不限，支持眾多開發環境 |
|
|
硬件觸發拍照 |
支持，須定制 |
|
|
是否支持麥克風 |
支持，須定制 |
|
|
防水特性 |
不防水 |
|
|
通用GPIO |
不支持 |
|
|
電源及功耗 |
USB電源5V Max250mA |
|
|
尺寸大小 |
PCB尺寸兼容38*38及32*32mm，可以按照客戶要求定制。 |
|
|
產品重量 |
約30g |
|
|
鏡頭接口 |
1/2.5英寸靶面C/CS接口或是板機小鏡頭 |
|
|
工作溫度 |
-30到+85℃（無凝結） |
|
|
發貨清單 |
板機一塊，含1.5米USB2.0線一根，硬紙盒包裝。 |
|
|
應用參考 |
ATM/高級視頻會議/遠程教學/政務信息采集/人臉采集等等 |
|
|
特點 |
寬動態、全高清、高速度、逆光性好、圖像通透性強，可選配超強吸音數字麥（共用USB信號）。 |
|
|
型號 |
DYSMT205K |
|
|
產品名稱 |
大影300萬像素彩色免驅寬動態攝像頭模組 |
|
|
品牌 |
大影圖像 |
|
|
顏色類型 |
彩色 |
|
|
有效像素 |
210萬 |
|
|
分辨率及幀率 |
注意：可在軟件參數設置里選擇使用MJPG或是YUV格式，H264獨立通道。 |
|
|
MJPG格式 |
H264格式 |
|
|
2048×1536時 15幀/秒 |
2048×1536時 15幀/秒 |
|
|
1920×1080時 30幀/秒 |
1920×1080時 30幀/秒 |
|
|
640 × 480時30幀/秒 |
640 × 480時30幀/秒 |
|
|
幀率特性 |
固定幀率模式或者隨光線變化而自動變化模式 |
|
|
接口協議 |
USB2.0，UVC協議 |
|
|
驅動方式 |
免驅 |
|
|
圖像數據格式 |
YUV422或MJPG |
|
|
感光元件（Sensor） |
1/3"CMOS彩色 寬動態圖像芯片 |
|
|
感光尺寸 |
4506μm *3379μm |
|
|
像素尺寸 |
2.2μm * 2.2μm |
|
|
靈敏度 |
1.9 V/Lux-sec(550nm) |
|
|
信噪比 |
39DB |
|
|
動態范圍 |
100DB |
|
|
光譜響應 |
310nm～1070nm默認時貼IR650濾光片，濾光片頻譜圖請查附圖。 |
|
|
掃描方式 |
逐行掃描 |
|
|
快門曝光類型 |
電子滾動快門（ROLLING SHUTTER）行曝光 |
|
|
曝光時間 |
手動或者自動 |
|
|
增益 |
手動 |
|
|
操作系統 |
Windows XP(32/64位)及以上版本常見的操作系統。 |
|
|
可編程控制 |
分辨率、亮度、對比度、色調、飽和度、清晰度、伽瑪、白平衡、逆光對比、增益、曝光時間等 |
|
|
二次開發包SDK |
不提供（請到微軟等網站下載第三方開發包） |
|
|
支持軟件接口 |
WAIN，DirectShow無縫兼容Halcon、OpenCV、LabView機器視覺軟件 |
|
|
開發語言 |
不限，支持眾多開發環境 |
|
|
硬件觸發拍照 |
支持，須定制 |
|
|
是否支持麥克風 |
支持，須定制 |
|
|
防水特性 |
不防水 |
|
|
通用GPIO |
不支持 |
|
|
電源及功耗 |
USB電源5V Max250mA |
|
|
尺寸大小 |
PCB尺寸兼容38*38及32*32mm，可以按照客戶要求定制。 |
|
|
產品重量 |
約30g |
|
|
鏡頭接口 |
1/2.5英寸靶面C/CS接口或是板機小鏡頭 |
|
|
工作溫度 |
-30到+85℃（無凝結） |
|
|
發貨清單 |
板機一塊，含1.5米USB2.0線一根，硬紙盒包裝。 |
|
|
應用參考 |
ATM/高級視頻會議/遠程教學/政務信息采集/人臉采集等等 |
|
|
特點 |
寬動態、全高清、高速度、逆光性好、圖像通透性強，可選配超強吸音數字麥（共用USB信號）。 |
|
|
型號 |
DYSMT205X |
|
|
產品名稱 |
大影210萬像素彩色免驅寬動態攝像頭模組 |
|
|
品牌 |
大影圖像 |
|
|
顏色類型 |
彩色 |
|
|
有效像素 |
210萬 |
|
|
分辨率及幀率 |
注意：可在軟件參數設置里選擇使用MJPG或是YUV格式，H264獨立通道。 |
|
|
MJPG格式 |
H264格式 |
|
|
1920×1080時 30幀/秒 |
1920×1080時 30幀/秒 |
|
|
640 × 480時30幀/秒 |
640 × 480時30幀/秒 |
|
|
幀率特性 |
固定幀率模式或者隨光線變化而自動變化模式 |
|
|
接口協議 |
USB2.0，UVC協議 |
|
|
驅動方式 |
免驅 |
|
|
圖像數據格式 |
YUV422或MJPG |
|
|
感光元件（Sensor） |
IMX291索尼1/2.8"CMOS彩色星光級圖像芯片 |
|
|
感光尺寸 |
5376μm *3024μm |
|
|
像素尺寸 |
2.8μm * 2.8μm |
|
|
靈敏度 |
2.0 V/Lux-sec(550nm) |
|
|
信噪比 |
39DB |
|
|
動態范圍 |
64DB |
|
|
光譜響應 |
310nm～1070nm默認時貼IR650濾光片，濾光片頻譜圖請查附圖。 |
|
|
掃描方式 |
逐行掃描 |
|
|
快門曝光類型 |
電子滾動快門（ROLLING SHUTTER）行曝光 |
|
|
曝光時間 |
手動或者自動 |
|
|
增益 |
手動 |
|
|
操作系統 |
Windows XP(32/64位)及以上版本常見的操作系統。 |
|
|
可編程控制 |
分辨率、亮度、對比度、色調、飽和度、清晰度、伽瑪、白平衡、逆光對比、增益、曝光時間等 |
|
|
二次開發包SDK |
不提供（請到微軟等網站下載第三方開發包） |
|
|
支持軟件接口 |
WAIN，DirectShow無縫兼容Halcon、OpenCV、LabView機器視覺軟件 |
|
|
開發語言 |
不限，支持眾多開發環境 |
|
|
硬件觸發拍照 |
支持，須定制 |
|
|
是否支持麥克風 |
支持，須定制 |
|
|
防水特性 |
不防水 |
|
|
通用GPIO |
不支持 |
|
|
電源及功耗 |
USB電源5V Max250mA |
|
|
尺寸大小 |
PCB尺寸兼容38*38及32*32mm，可以按照客戶要求定制。 |
|
|
產品重量 |
約30g |
|
|
鏡頭接口 |
1/2.5英寸靶面C/CS接口或是板機小鏡頭 |
|
|
工作溫度 |
-30到+85℃（無凝結） |
|
|
發貨清單 |
板機一塊，含1.5米USB2.0線一根，硬紙盒包裝。 |
|
|
應用參考 |
ATM/高級視頻會議/遠程教學/政務信息采集/人臉采集等等 |
|
|
特點 |
星光級感光度、低噪聲，可選配超強吸音數字麥（共用USB信號）。 |
|
|
型號 |
DYSMT505 |
|
|
產品名稱 |
大影500萬像素彩色免驅攝像頭模組 |
|
|
品牌 |
大影圖像 |
|
|
顏色類型 |
彩色 |
|
|
有效像素 |
500萬 |
|
|
分辨率及幀率 |
注意：可在軟件參數設置里選擇使用MJPG或是YUV格式。 |
|
|
MJPG格式 |
YUV格式 |
|
|
2592×1944時15幀/秒 |
2592×1944時3幀/秒 |
|
|
2048×1536時15幀/秒 |
2048×1536時4幀/秒 |
|
|
1920×1080時30幀/秒 |
1920×1080時5幀/秒 |
|
|
1600×1200時15幀/秒 |
1600×1200時5幀/秒 |
|
|
1280×1024時15幀/秒 |
1280×1024時9幀/秒 |
|
|
1280× 768時30幀/秒 |
1280× 768時10幀/秒 |
|
|
1280× 720時30幀/秒 |
1280× 720時5幀/秒 |
|
|
800 × 600時30幀/秒 |
800 × 600時20幀/秒 |
|
|
640 × 480時30幀/秒 |
640 × 480時30幀/秒 |
|
|
幀率特性 |
固定幀率模式或者隨光線變化而自動變化模式 |
|
|
接口協議 |
USB2.0，UVC協議 |
|
|
驅動方式 |
免驅 |
|
|
圖像數據格式 |
YUV422或MJPG |
|
|
感光元件（Sensor） |
1/2.5"CMOS彩色 |
|
|
感光尺寸 |
5700μm *4280μm |
|
|
像素尺寸 |
2.2μm*2.2μm |
|
|
靈敏度 |
1.4 V/Lux-sec(550nm) |
|
|
信噪比 |
38.1DB |
|
|
動態范圍 |
70.1DB |
|
|
光譜響應 |
310nm～1070nm默認時貼IR650濾光片，濾光片頻譜圖請查附圖。 |
|
|
掃描方式 |
逐行掃描 |
|
|
快門曝光類型 |
電子滾動快門（ROLLING SHUTTER）行曝光 |
|
|
曝光時間 |
16 -200ms手動或者自動 |
|
|
增益 |
手動 |
|
|
操作系統 |
Windows XP(32/64位)及以上版本常見的操作系統。 |
|
|
可編程控制 |
亮度、對比度、色調、飽和度、清晰度、伽瑪、白平衡、逆光對比、增益、曝光時間等 |
|
|
二次開發包SDK |
不提供（請到微軟等網站下載第三方開發包） |
|
|
支持軟件接口 |
WAIN，DirectShow無縫兼容Halcon、OpenCV、LabView機器視覺軟件 |
|
|
開發語言 |
不限，支持眾多開發環境 |
|
|
硬件觸發拍照 |
支持，須定制 |
|
|
是否支持麥克風 |
支持，須定制 |
|
|
防水特性 |
不防水 |
|
|
通用GPIO |
不支持 |
|
|
電源及功耗 |
USB電源5V Max250mA |
|
|
尺寸大小 |
PCB尺寸兼容38*38及32*32mm，可以按照客戶要求定制。 |
|
|
產品重量 |
約30g |
|
|
鏡頭接口 |
1/2.5英寸靶面C/CS接口或是板機小鏡頭 |
|
|
工作溫度 |
0℃到+50℃ |
|
|
存儲溫度 |
-30到+70℃（無凝結） |
|
|
發貨清單 |
板機一塊，含1.5米USB2.0線一根，硬紙盒包裝。 |
|
|
應用參考 |
電子顯微鏡、靜態圖像采集、人臉采集等等 |
|
|
特點 |
高分辨率、高幀率、高感光度 |
|
|
型號 |
DYS805 |
|
|
產品名稱 |
大影800萬像素彩色免驅攝像頭模組 |
|
|
品牌 |
大影圖像 |
|
|
顏色類型 |
彩色 |
|
|
有效像素 |
800萬 |
|
|
分辨率及幀率 |
注意：可在軟件參數設置里選擇使用MJPG或是YUV格式。 |
|
|
MJPG格式 |
YUV格式 |
|
|
3264×2448時15幀/秒 |
3264×2448時 2 幀/秒 |
|
|
2592×1944時20幀/秒 |
2592×1944時 3 幀/秒 |
|
|
2048×1536時20幀/秒 |
2048×1536時 3 幀/秒 |
|
|
1920×1080時25幀/秒 |
1920×1080時 3 幀/秒 |
|
|
1600×1200時20幀/秒 |
1600×1200時10幀/秒 |
|
|
1280× 960時20幀/秒 |
1280× 960時10幀/秒 |
|
|
1280× 768時20幀/秒 |
1280× 768時15幀/秒 |
|
|
1280× 720時25幀/秒 |
1280× 720時15幀/秒 |
|
|
800 × 600時20幀/秒 |
800 × 600時15幀/秒 |
|
|
640 × 480時20幀/秒 |
640 × 480時15幀/秒 |
|
|
幀率特性 |
固定幀率模式或者隨光線變化而自動變化模式 |
|
|
接口協議 |
USB2.0，UVC協議 |
|
|
驅動方式 |
免驅 |
|
|
圖像數據格式 |
YUV422或MJPG |
|
|
感光元件（Sensor） |
索尼最新高端背照式1/3.2"彩色CMOS |
|
|
感光尺寸 |
4592μm *3449.6μm |
|
|
像素尺寸 |
1.4μm*1.4μm |
|
|
靈敏度 |
0.65V/lux-sec@550nm |
|
|
信噪比 |
34dB |
|
|
動態范圍 |
75.2dB |
|
|
光譜響應 |
310nm～1070nm默認時貼IR650濾光片，可以更改。 |
|
|
掃描方式 |
逐行掃描。 |
|
|
快門曝光類型 |
電子滾動快門（ROLLING SHUTTER）行曝光 |
|
|
曝光時間 |
16 -2000ms手動或者自動 |
|
|
增益 |
手動 |
|
|
操作系統 |
Windows XP(32/64位)及以上版本常見的操作系統。 |
|
|
可編程控制 |
亮度、對比度、色調、飽和度、清晰度、伽瑪、白平衡、逆光對比、增益、曝光時間等 |
|
|
二次開發包SDK |
不提供（請到微軟等網站下載第三方開發包） |
|
|
支持軟件接口 |
WAIN，DirectShow無縫兼容Halcon、OpenCV、LabView機器視覺軟件 |
|
|
開發語言 |
不限，支持眾多開發環境 |
|
|
硬件觸發拍照 |
支持，須定制 |
|
|
是否支持麥克風 |
支持，須定制 |
|
|
防水特性 |
不防水 |
|
|
通用GPIO |
不支持 |
|
|
電源及功耗 |
USB電源5V Max250mA |
|
|
尺寸大小 |

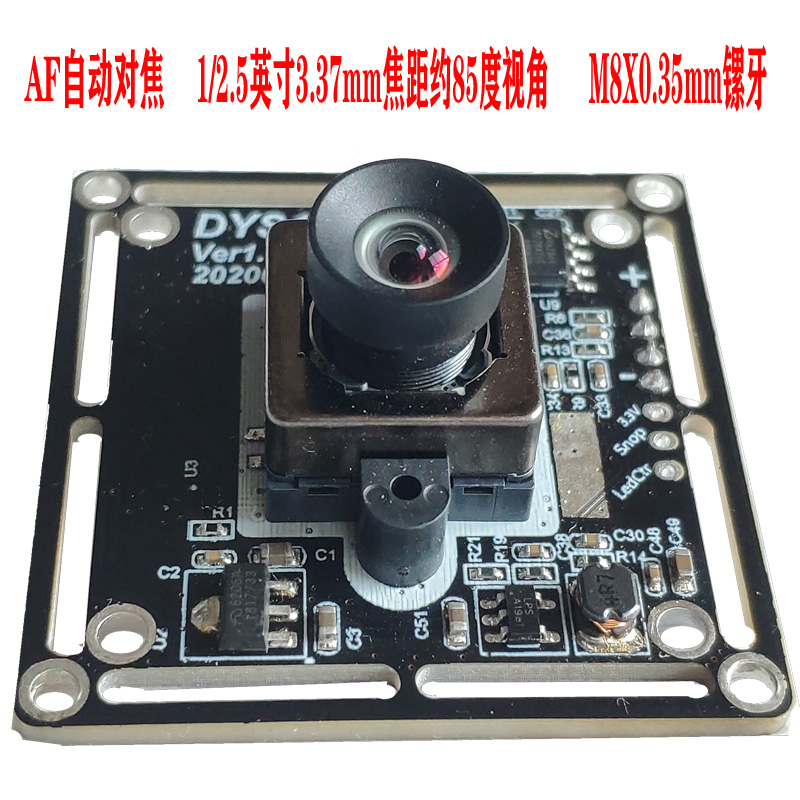

PCB尺寸兼容38*38及32*32mm，可以按照客戶要求定制。 |
|
|
產品重量 |
約30g |
|
|

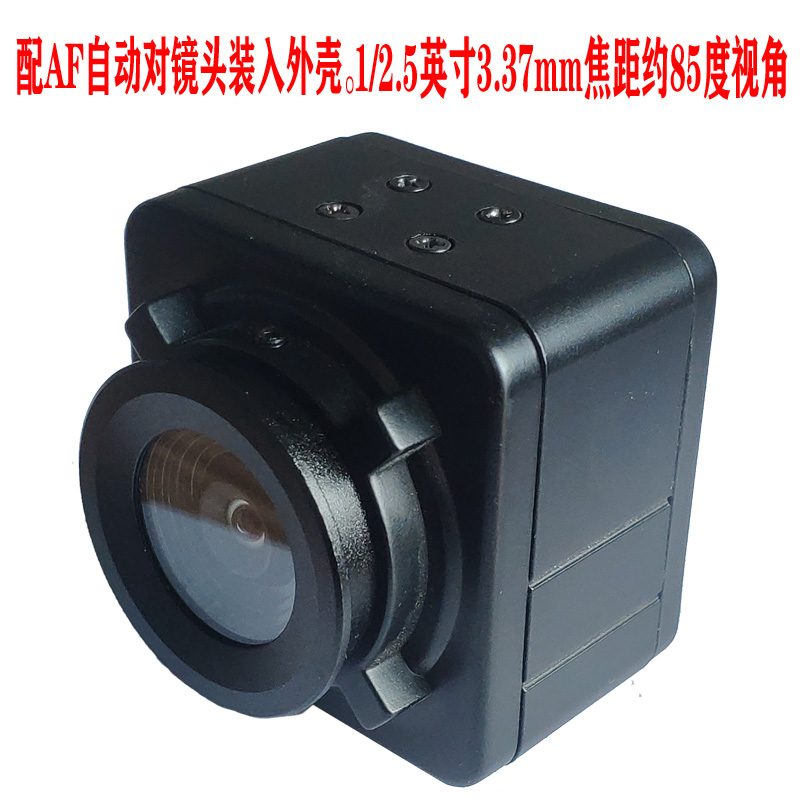

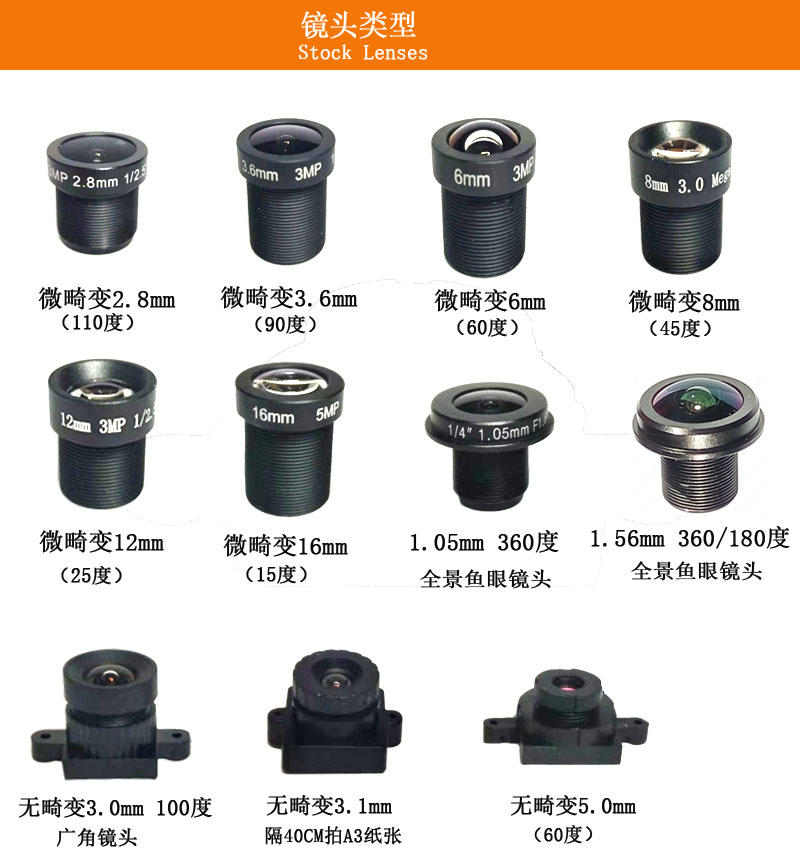

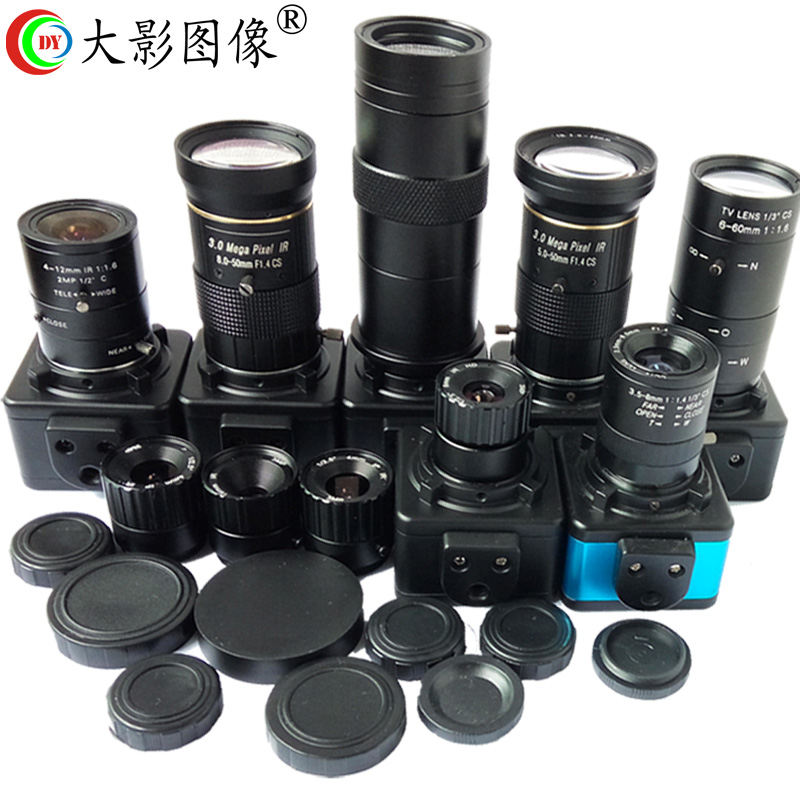

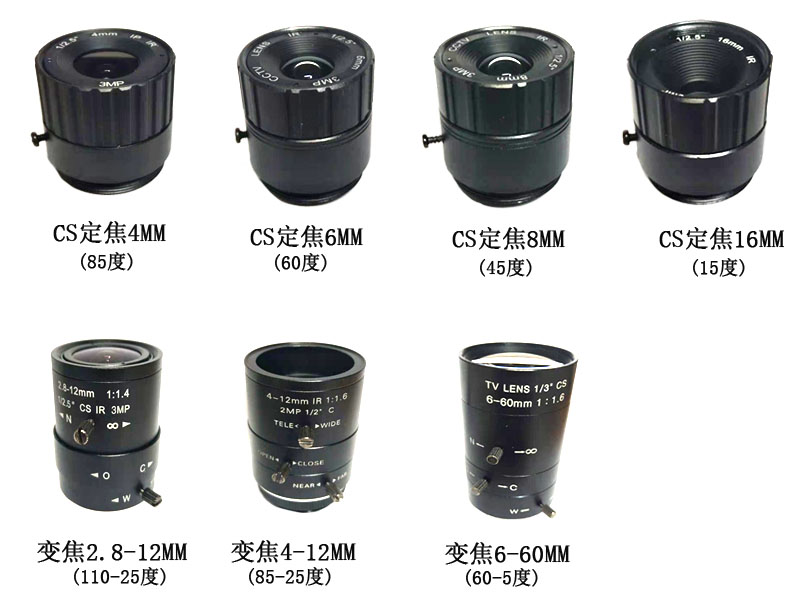

鏡頭接口 |
1/3英寸靶面C/CS接口或是板機小鏡頭 |
|
|
工作溫度 |
0℃到+50℃ |
|
|
存儲溫度 |
-30到+70℃（無凝結） |
|
|
發貨清單 |

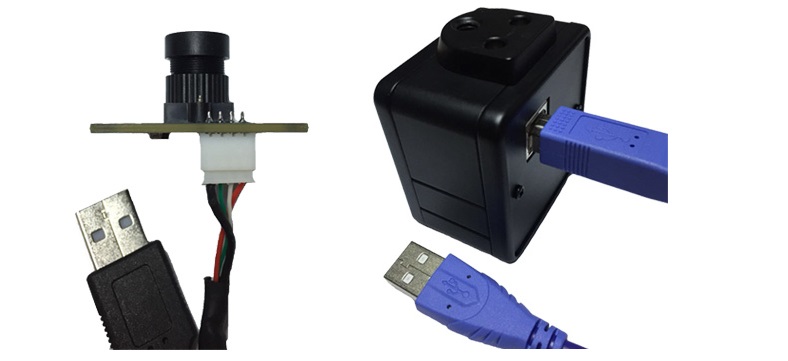

板機一塊，含1.5米USB2.0線一根，硬紙盒包裝。 |
|
|
應用參考 |
電子顯微鏡、靜態圖像采集、人臉采集等等 |
|
|
特點 |
高分辨率 |
|
|
型號 |
DYS1605 |
|
|
產品名稱 |
大影1600萬像素彩色免驅攝像頭模組 |
|
|
品牌 |
大影圖像 |
|
|
顏色類型 |
彩色 |
|
|
有效像素 |
1600萬 |
|
|
分辨率及幀率 |
注意：可在軟件參數設置里選擇使用MJPG或是YUV格式。 |
|
|
MJPG格式 |
YUV格式 |
|
|
4656×3496時10幀/秒 |
/ |
|
|
4000×3000時10幀/秒 |
|
|
|
3264×2448時10幀/秒 |
/ |
|
|
2592×1944時10幀/秒 |
/ |
|
|
2048×1536時30幀/秒 |
/ |
|
|
1920×1080時30幀/秒 |
/ |
|
|
1600×1200時30幀/秒 |
/ |
|
|
1280× 720時30幀/秒 |
/ |
|
|
800 × 600時30幀/秒 |
/ |
|
|
幀率特性 |
固定幀率@關閉低亮度補償；/ 隨光線變化而自動變化模式@打開低亮度補償； |
|
|
接口協議 |
USB2.0，UVC協議 |
|
|
驅動方式 |
免驅 |
|
|
圖像數據格式 |
YUV422或MJPG |
|
|
感光元件（Sensor） |
索尼最新1/2.8彩色CMOS IMX298 |
|
|
感光尺寸 |
5215μm *3915μm |
|
|
像素尺寸 |
1.12μm*1.12μm |
|
|
靈敏度 |
0.65V/lux-sec@550nm |
|
|
信噪比 |
34dB |
|
|
動態范圍 |
75.2dB |
|
|
光譜響應 |
310nm～1070nm默認時貼IR650濾光片，如需更改請咨詢客服。 |
|
|
掃描方式 |
逐行掃描。 |
|
|
快門曝光類型 |
電子滾動快門（ROLLING SHUTTER）行曝光 |
|
|
曝光時間 |
16 -2000ms手動或者自動 |
|
|
增益 |
手動 |
|
|
操作系統 |
Windows XP(32/64位)及以上版本常見的操作系統。 |
|
|
可編程控制 |
自動亮度的基準值、對比度、色調、飽和度、清晰度、伽瑪、白平衡、逆光對比、增益、曝光時間等。 |
|
|
二次開發包SDK |
不提供（請到微軟等網站下載第三方開發包） |
|
|
支持軟件接口 |
WAIN，DirectShow無縫兼容Halcon、OpenCV、LabView機器視覺軟件 |
|
|
開發語言 |
不限，支持眾多開發環境 |
|
|
硬件觸發拍照 |
支持，須定制 |
|
|
是否支持麥克風 |
支持，須定制 |
|
|
防水特性 |
不防水 |
|
|
通用GPIO |
不支持 |
|
|
電源及功耗 |
USB電源5V Max250mA |
|
|
尺寸大小 |
PCB尺寸兼容38*38及32*32mm，可以按照客戶要求定制。 |
|
|
產品重量 |
約30g |
|
|
鏡頭接口 |
1/3英寸靶面C/CS接口或是板機小鏡頭 |
|
|
工作溫度 |
0℃到+50℃ |
|
|
存儲溫度 |
-30到+70℃（無凝結） |
|
|
發貨清單 |
板機一塊，含1.5米USB2.0線一根，硬紙盒包裝。 |
|
|
應用參考 |
電子顯微鏡、靜態圖像采集、人臉采集等等 |
|
|
特點 |
高分辨率 |
|
