大對數電纜多用于綜合布線系統的語音主干線，它比4對線纜的雙絞線使用要多得多。建議數據傳輸主干線不要采用4對線纜。語音主干線測試時，例如25對線纜，一般有兩種測試方法：
□用25對線測試儀測試
□分組用雙絞線測試儀測試
用25對線測試儀測試可在無源電纜上完成測試任務。它同時測25對線的連續性、短路、開路、交叉、有故障的終端、外來的電磁干擾和接地中出現的問題。
要測試的導線兩端各接一個25對線測試儀的測試器。用這兩個測試器共同完成測試工作，在它們之間形成一條通信鏈路。
一、TEXT-ALL25測試儀簡介
TEXT-ALL25可在無源電纜上完成測試任務。它是一個自動化的測試系統。TEXT-ALL25同時測25對線的連續性、短路、開路、交叉、有故障的終端、外來的電磁干擾和接地中出現的問題。
要測試的導線兩端各接一個TEXT-ALL25測試器。用這兩個測試器共同完成測試工作，在它們之間形成一條通信鏈路，如圖1所示。

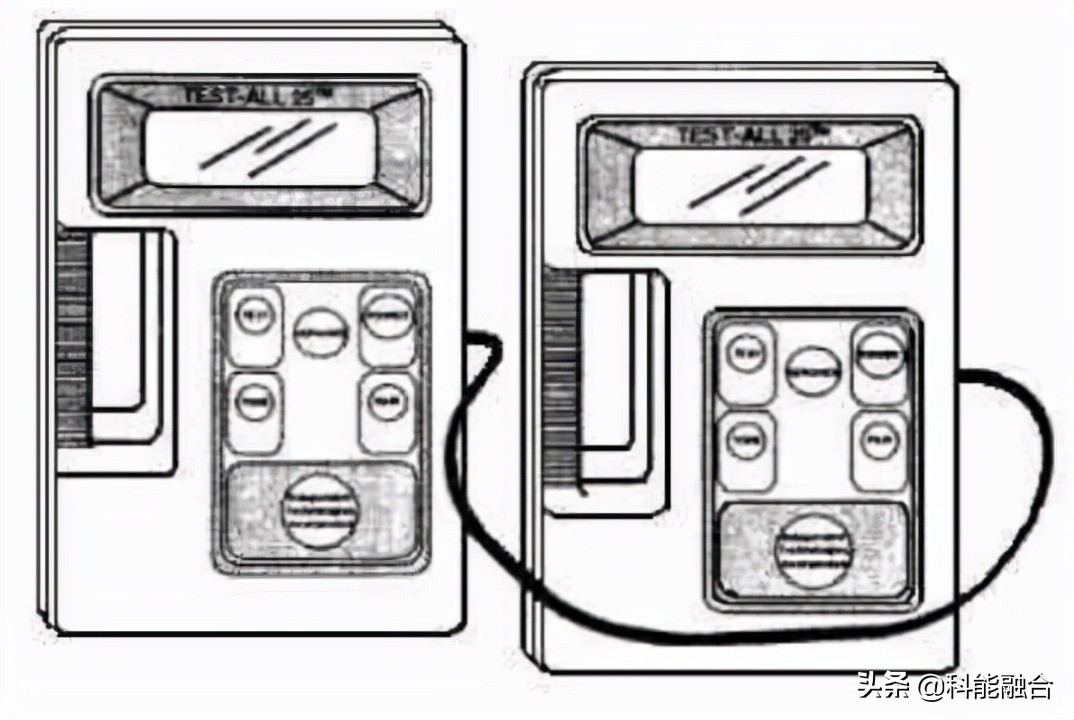

圖1 使用TEXT-ALL25兩端測試
二、操作說明
TEXT-ALL25測試器使用了一個大屏幕的彩色液晶顯示屏，如圖2所示。它能顯示用戶工作方式以及測試的結果。

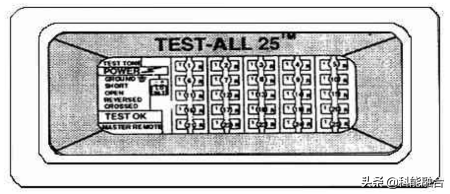

圖2 TEXT-ALL25液晶顯示屏
顯示屏從1~25計數指示電纜對，在每個數字的左邊有一個綠色符號表示其正常，而在每個數字的右邊有一個紅色符號表示該電纜對的壞路。
在該測試器面板上有5個控制按鈕，在其右邊板上有5個連接插座。
控制按鈕開關如圖3所示。

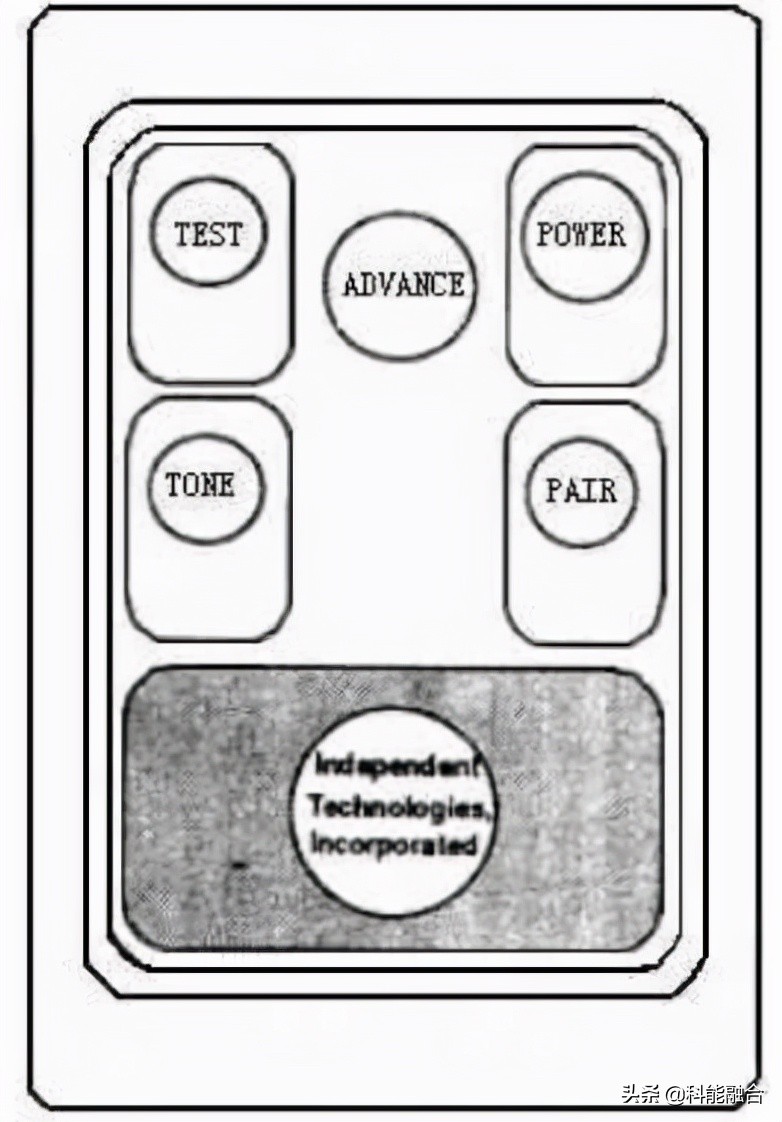

圖3 控制按鈕開關
□POWER——在測試儀右上角有一個電源開關。當整個測試系統安裝完畢，打開測試器電源開關，該儀器就開始進行自動測試（為了進行自動測試總是先要連接電纜，然后打開測試器的電源，這樣可以防止測試儀將測出的電纜故障作為測試設備內部故障來顯示）。
□PAIR——綠色開關置于測試儀的右下角，使用戶可以選擇一次測試25對、……、4對、3對、2對、1對。測試儀一打開電源總是工作在25對方式，除非用戶選擇另一種方式。
□TONE——按鈕使測試儀具有聲波功能。當TONE按鈕處于工作狀態時，TONE出現顯示屏上。一個光源照亮了線對的綠色或紅色字符。在線對需要時TONE能使用推進式按鈕。
□TEST——按鈕開始順序測試。在雙端測試中，TEXT-ALL25測試儀有一個可操作的測試（text）按鈕，這是最基本的裝置（控制器），而另一個裝置作為遠程裝置需要重新調整。
□ADVANCE——按鈕用于選擇發出聲音的電纜對，或選擇用戶所希望查看的故障指示。當測試完成時，同時顯示所有發現的故障。當發現的故障是在一個以上時，閃光顯示的部分也許很難看懂。通過操作ADVANCE按鈕，測試再次開始循環，并停在第一個故障情況的顯示上，再次推動ADVANCE按鈕，下一個故障情況出現等（該特性可用于查錯時重新測試的多故障情況）。
三、測試連接插座
測試儀上的測試插座如圖4所示。

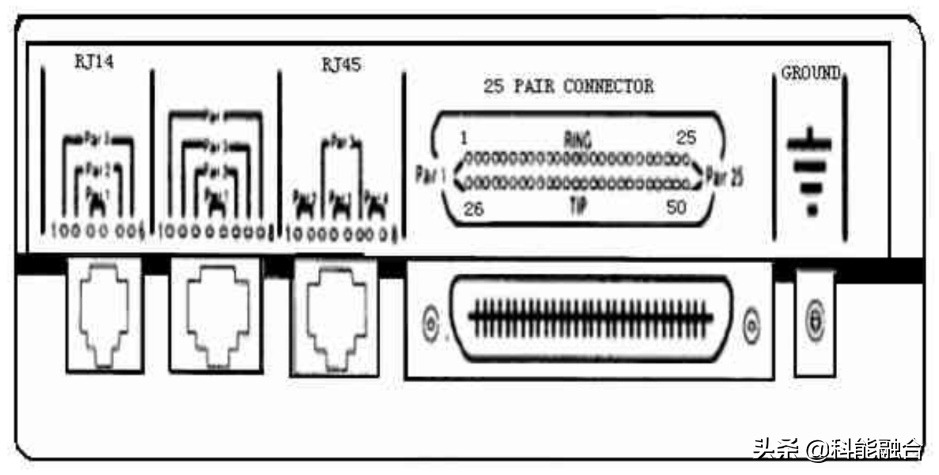

圖4 TEXT-ALL25測試儀上的測試插座
其中：Ground插座提供接地插座并使設備接地正確，這樣做的目的是保證測試結果正確。
25 Pair Connector插座允許連接的電纜直接插入測試儀中進行測試。它也可應用25對測試軟件和25對110硬件適配器，便于測試中訪問110系統。
□RJ-45插座允許帶有RJ-45插頭的測試軟線直接插入測試儀中進行測試。
□RJ-45插座允許RJ-14和FJ-11直接插入TEXT-ALL25進行測試。
四、自動測試程序
1.自檢
把要測試的大對數電纜連接到測試儀插座上，打開TEXT-ALL25測試儀電源開關。測試儀自動完成自檢程序，以保證整個系統測試精確。下面是操作者在顯示屏上能觀察到的信息：
1）當測試儀檢查它的內部電路時，在彩色屏幕上顯示文字、數字和符號，大約1s；
2）接著，如果測試儀整個系統正常，屏幕先變黑，然后明顯地顯示TEXTOK，大約1s；
3）然后，MASTER閃光和在屏幕右邊顯示數字，表示該測試器已經準備好，可以使用。
2.通信
一旦自檢程序完成之后，保證該測試儀已經連到一個電路上，并著手進行與遠端通信。通信鏈路總是被測電纜中的第一個電纜對。當通信鏈路已經成功建立，MASTER照亮在第一個測試儀的顯示窗口上，而REMOTE照亮在遠端的第二個測試儀上。
在使用另一個測試儀不能正常通信的情況下，MASTER閃爍，指標不能通信，要進行再次嘗試，TEST按鈕必須再次壓入。
3.電源故障測試
TEXT-ALL25照亮POWERFAULT完成電源故障測試時，能檢查通交流或直流電的所有50根導線。如果所測電壓（交流或直流）等于或高于15V，該電壓在兩端測試儀的顯示屏上照亮后顯示出來，并終止測試程序（當指出有電源故障而且確實存在電源故障時，常常需要重新測試。因為有時電纜上的靜電會造成電源故障指示錯誤）。
請注意，接地導體良好，可以防止測試時因靜電產生電壓指示差錯。
4.接地故障測試
屏幕顯示GROUNDFAULT，表示正在進行接地測試。該測試表示在兩端的測試儀上連接一根外部接地導線。
首先測試地線的連續性。包括地線已連到兩個測試儀上，電纜的兩端及其地電位。不同電平的電壓常常在于大樓地線上形成噪聲，從而影響傳輸質量，該地線連續性測試是為了檢查地線連接的正確性。
已接地的導線用TEXT-ALL25測試和完成端到端的地線性能測試時，可能造成噪聲或電纜故障（測試參考值為75000（1或小于地線與導線之間的阻值，均被認為是存在接地故障）。
5.連續性測試
下面的測試是完成端到端線對的測試。
□Shorts（短路）一一所測試的導線與其他導體短路（60000或小于導線之間的電阻，稱為短路）。
□Open（開路）——測試的導線為開路的導線（測試儀之間端到端大于2600稱為開路導線）。
□Reversed（反接）——為了測試端到端線對的正確性，當進行連續性測試時，要保證每一個被測導線連到其他測試儀。
□Crossed（交叉）——為了測試所有的導線是否端到端正確連接，還應檢查所測電纜組中是否有與其他導線交叉連接的情況（這就是常說的易位）。
當所有測試令人滿意地完成，而且測試過程中沒有發現任何故障，這時屏幕上出現照亮的TEST OK。
大對數線的測試也可以用測試雙絞線的測試儀來分組測試，每4對一組，當測到第25對時，向前錯位3對線。這種測試方法是較為常用的。
