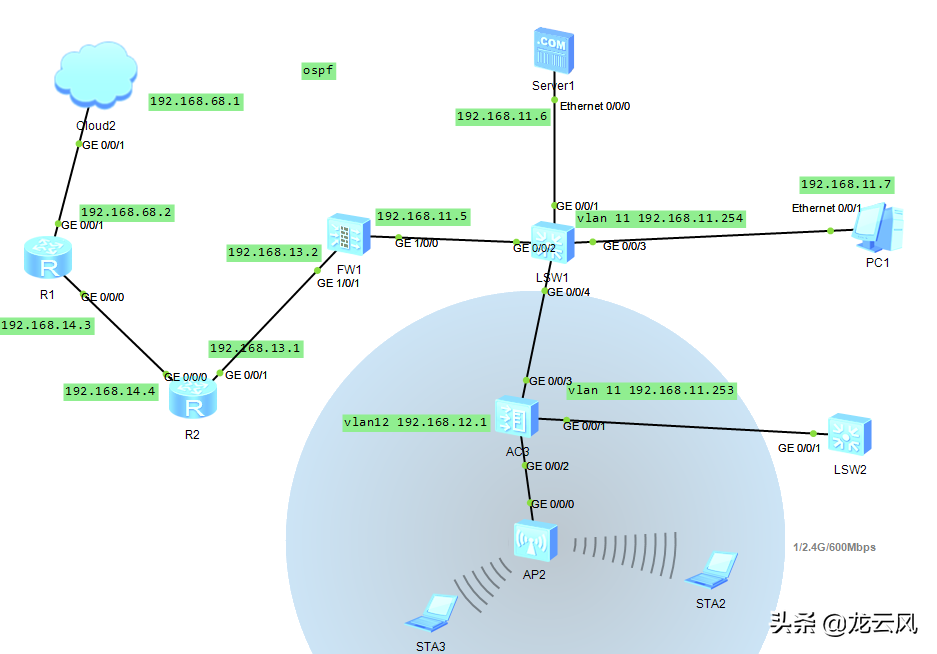

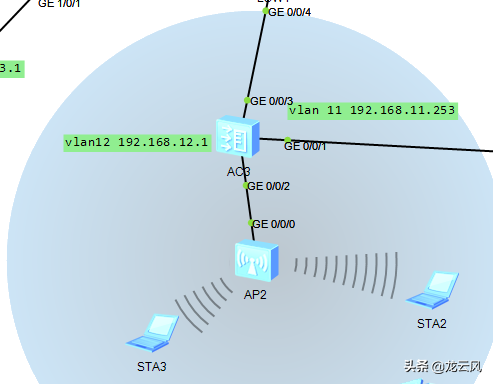

我的配置圖
1.AC配置
dhcp enable
vlan 12
int g0/0/2
port link-type access
port default vlan 12
2.配置vlanif12和DHCP
int vlanif12
ip add 192.168.12.1 24
dhcp select interface
3.配置AP 上線 ，創建ap組
wlan
regulatory-domain-profile name cc 創建域管理模板，名稱為CC
country-code CN 設置國家代碼
q
ap-group name ceshi 創建管理組，名稱為ceshi
regulatory-domain-profile cc 在ceshi組內使用cc管理模板
y
q
capwap source int vlanif12 配置ac源 通過vlan12通信
wlan
ap auth-mode mac-auth

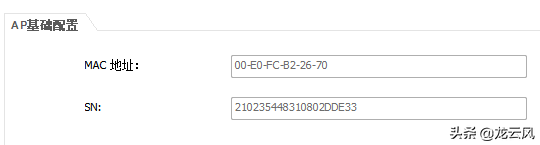

ap-id 1 ap-mac 00E0-FCB2-26-70 ap系列號1 MAC地址為你的AP的MAC地址
ap-name 123 配置ap名稱為123
ap-group cc 將此ap加入到ceshi組中
y

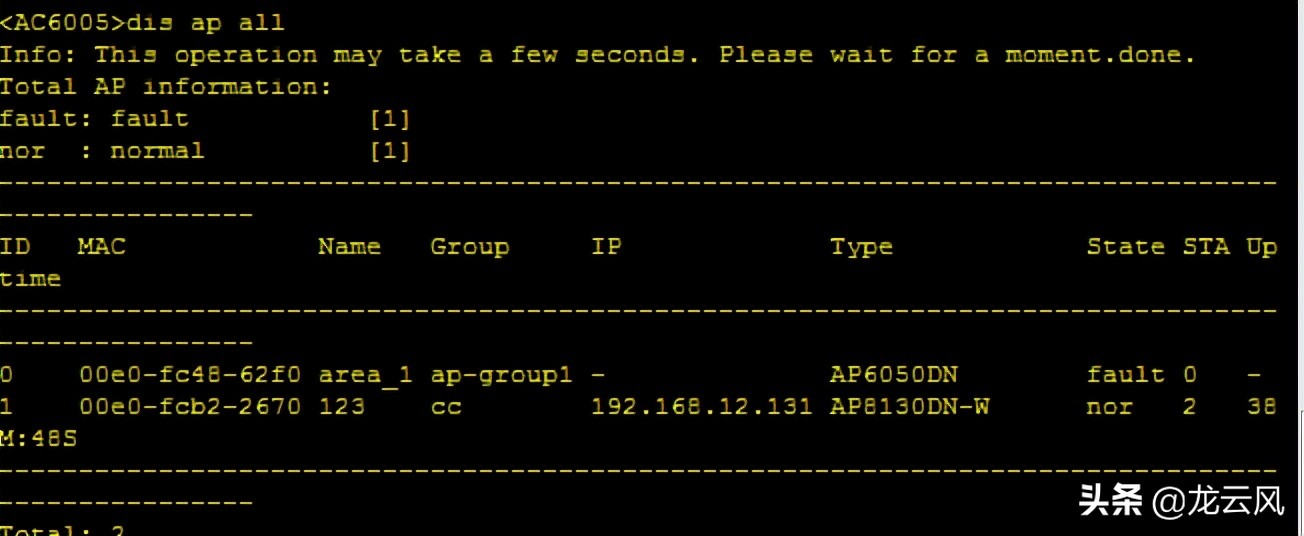

dis ap all 查看配置情況
4.配置wlan參數
wlan
security-profile name sec-ceshi 創建名為sec-ceshi的安全模板
security wpa2 psk pass-phrase 11111111 aes 認證模式為wpa2 秘鑰為11111111 aes高級加密
q
ssid-profile name ssid-ceshi 創建名為ssid-ceshi的ssid模板
ssid ceshi
q
vap-profile name vap-ceshi 創建vap-ceshi模板
forward-mode tunnel 采用隧道的方式轉發數據/
service-vlan vlan-id 12 指定業務VLAN即vlan12
security-profile sec-cehsi 使用sec-ceshi安全模板
ssid-profile ssid-ceshi 使用ssid-ceshi的ssid 模板
q
ap-group name cc 進入ceshi ap組
vap-profile vap-ceshi wlan 1 radio 0
q
q

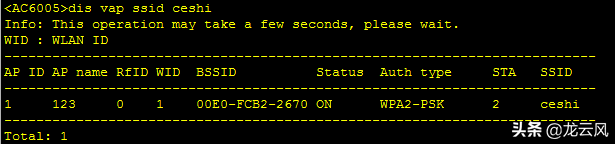

dis vap ssid ceshi

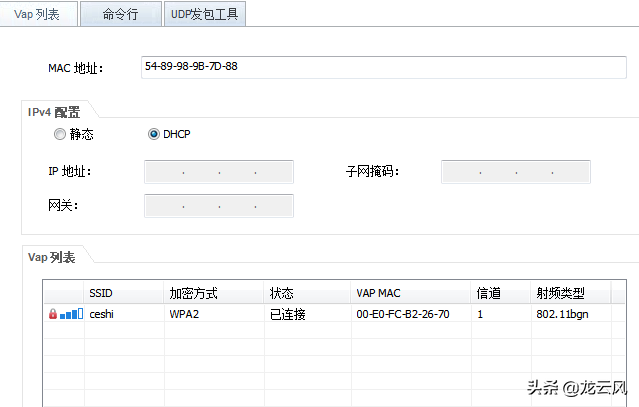

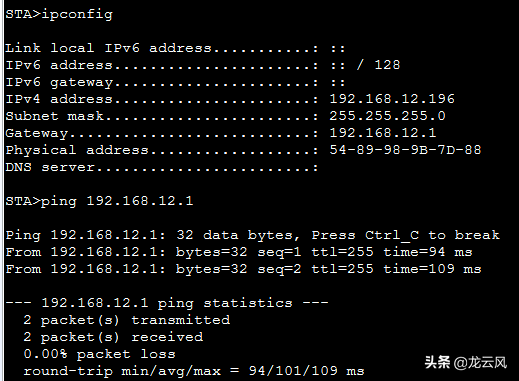

通過sta測試無線功能
