TWS耳機發展至今以及衍生了運動、專注音質、睡眠等等品類，用戶的要求往往能催生出一個產品的新品類的誕生。TWS耳機的便攜從誕生之初就受到了廣大消費者的追捧，但當用戶將TWS耳機使用在游戲中時卻發現了一個問題，耳機的延遲過大導致了游戲體驗不佳的問題。
聯想關注到用戶在使用TWS耳機游戲時延遲過大的問題，推出了聯想LP6耳機專門優化了用戶的游戲體驗。聯想LP6耳機內置“AAC高清解碼的影音模式/AGC精確控制的游戲模式”。內部配置上，耳機采用了三頻均衡解析的13mm生物振膜支持自動均衡調節。續航方面，聯想LP6耳機配合耳機充電盒能夠?qū)崿F(xiàn)長達30小時暢玩的續航時長。充電方面，耳機支持充電10分鐘續航60分鐘的快充。
我愛音頻網在近期拿到了聯想LP6耳機并對其進行了拆解，研究其如何實現高性價的低延遲游戲模式以及快充，感興趣的小伙伴們一起來看看吧~
此前我愛音頻網曾經拆解過聯想HT38真無線耳機、聯想thinkplus Liveods LP40、聯想藍牙耳機QT83、聯想真無線藍牙耳機TC03、聯想ThinkPlus TrackPods、聯想TWS真無線耳機S1、摩托羅拉 Verve Ones+、摩托羅拉 Verve Buds 200、摩托羅拉 Verve Buds 500、摩托羅拉Verve Buds 800等真無線耳機，下面再來看看這款產品的拆解報告吧~
一、聯想LP6耳機開箱

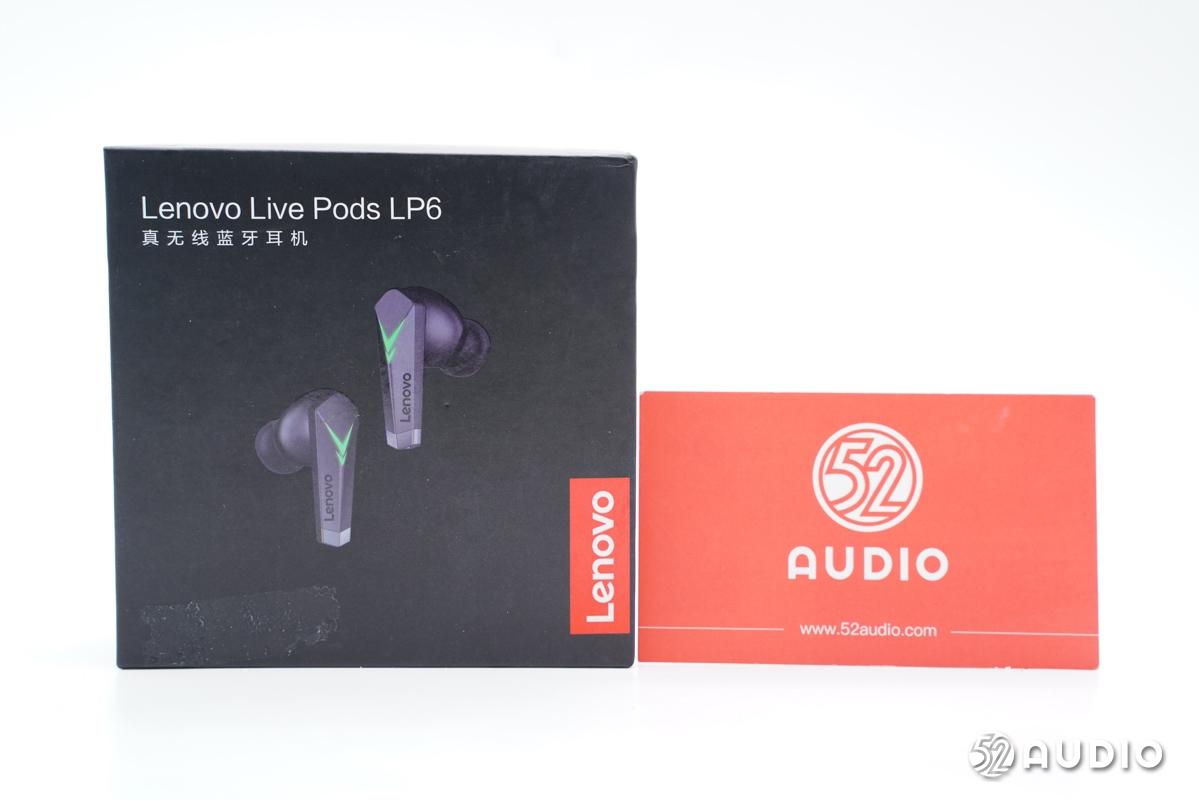

聯想lp6耳機外包裝設計酷炫，左上角為“Lenovo Live Pods LP6 真無線藍牙耳機”的產品名稱，包裝盒正面展示了聯想LP6耳機的外觀渲染圖，右下角則是聯想的品牌Logo“Lenovo”。
聯想lp6耳機外包裝采用了天地蓋的設計，底殼采用了聯想logo的紅色作為底色與包裝蓋的黑色撞色，帶來視覺上的的沖擊。

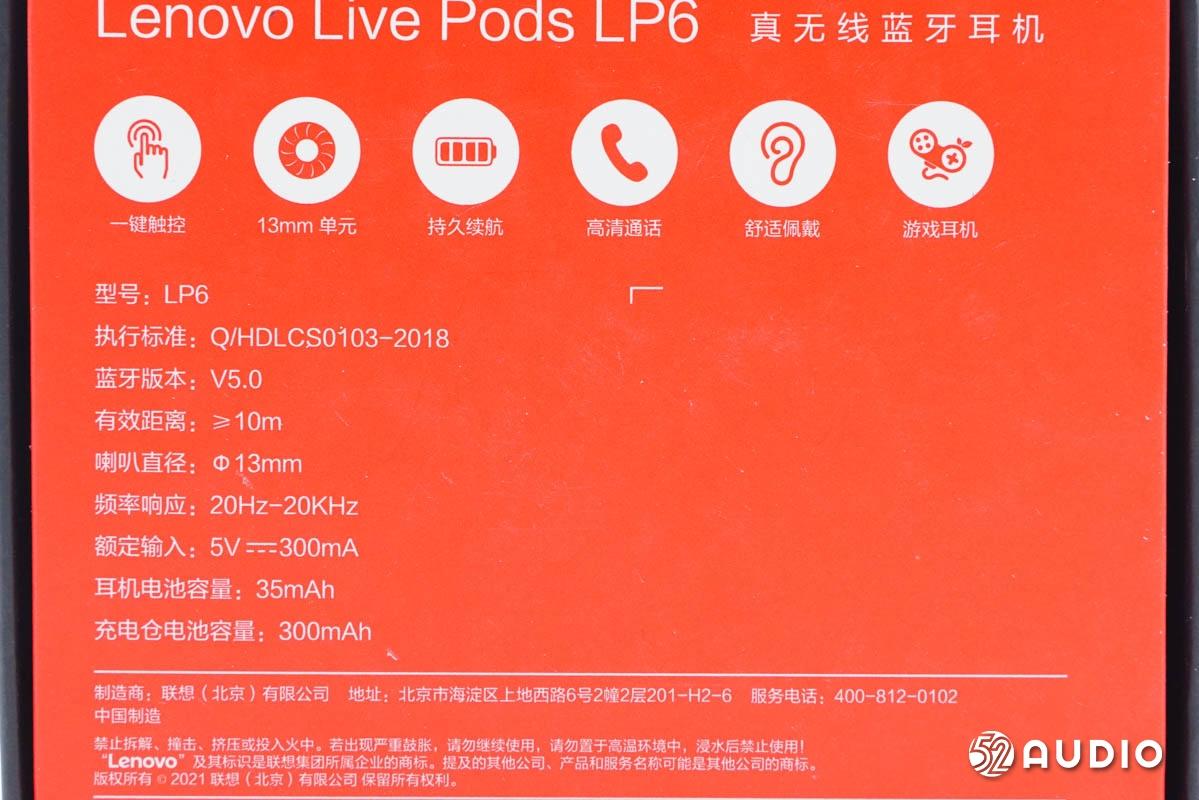

聯想LP6包裝盒背面信息一覽。產品特點：一鍵觸控，13mm單元，持久續航，高清通話，舒適佩戴，游戲耳機。
產品信息：型號LP6；藍牙版本V5.0（可升級支持5.3）；有效距離≥10m；喇叭直徑13mm；頻率響應20Hz-20KHz；額定輸入5V?300mA；耳機電池容量35mAh；充電倉電池容量300mAh。

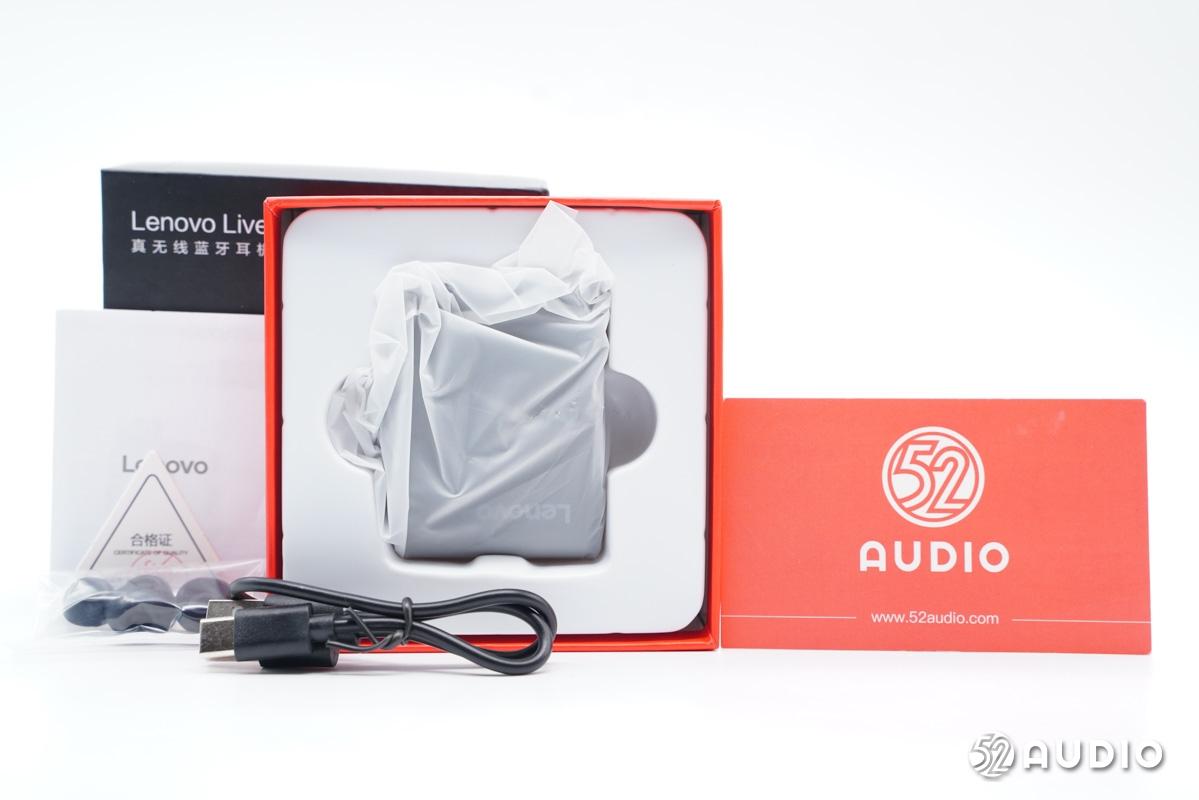

打開聯想LP6耳機產品包裝盒，取出其中配件。
USB A to C充電線一覽。

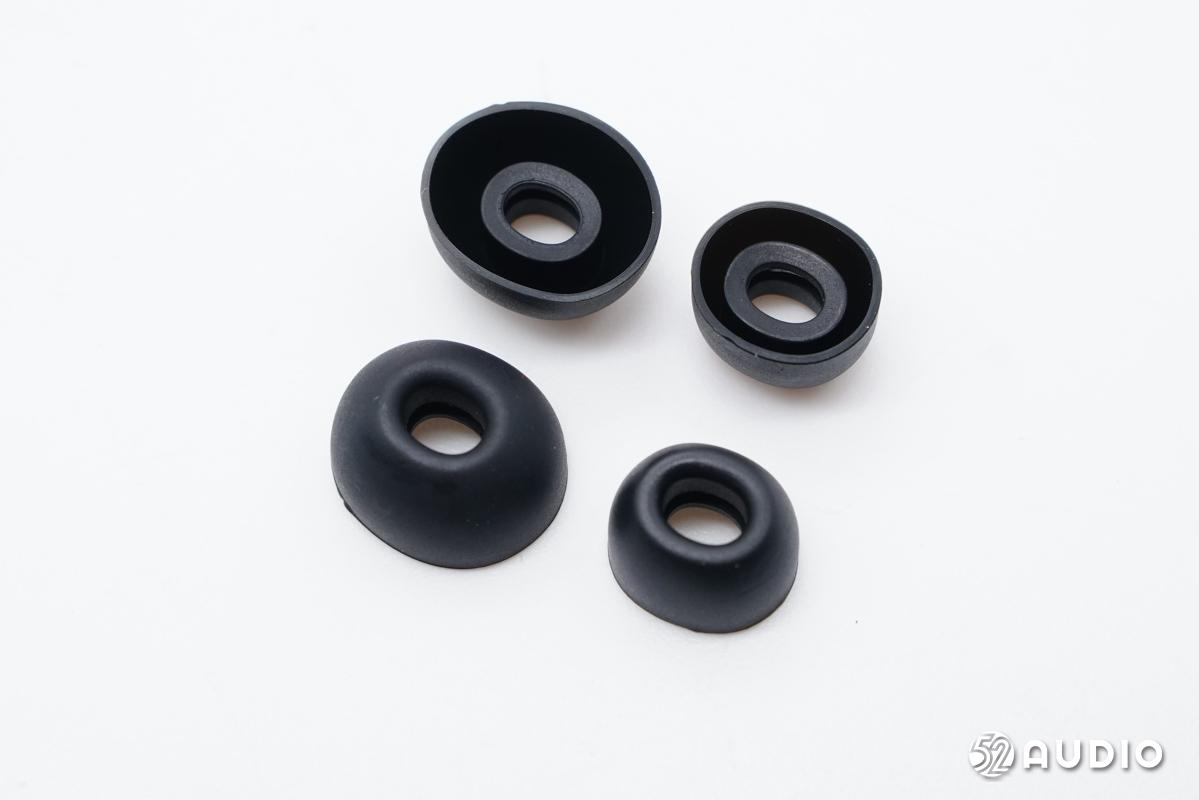

S/L兩對不同尺寸的耳塞套一覽，其中還有M尺碼的耳塞套裝在耳機上。

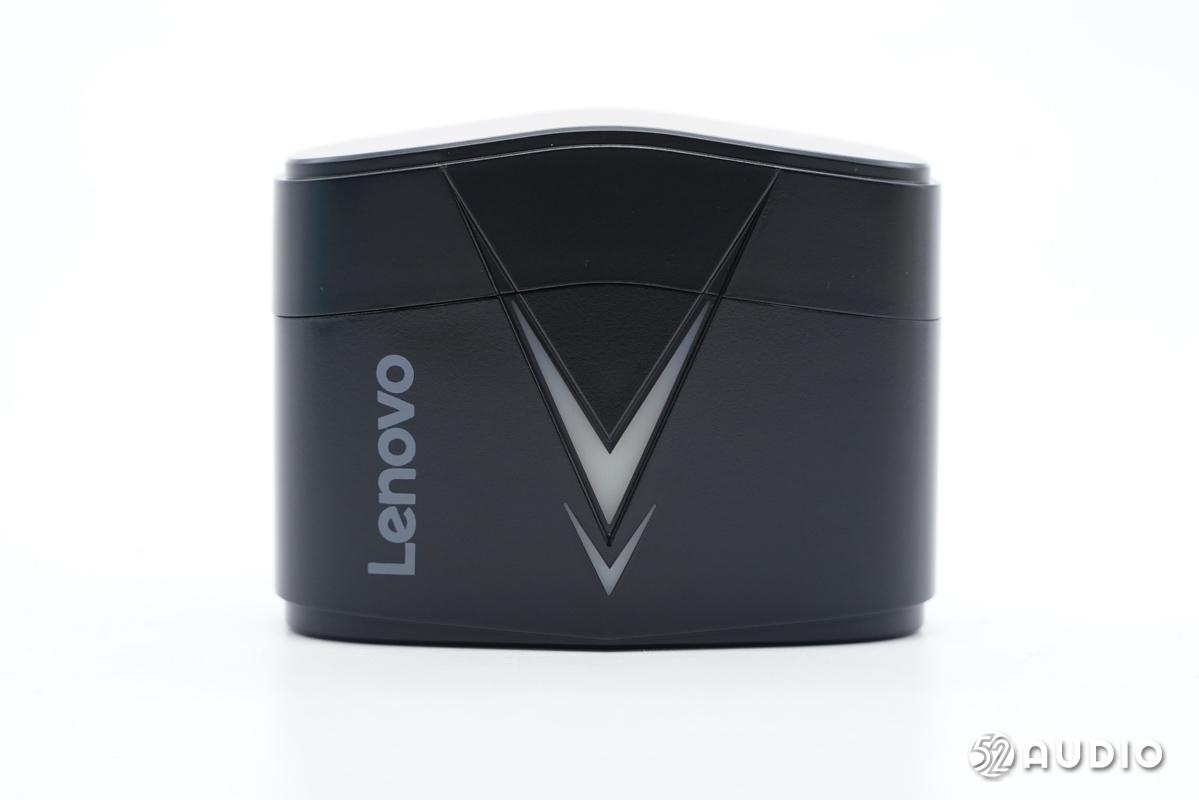

聯想LP6耳機充電盒整體材質為磨砂黑，外觀采用了盒蓋凸起的長盒設計，在充電盒的正中央設計了兩個V型箭頭指示燈開孔非常的炫酷，在充電盒的左下角為聯想“Lenovo”的logo。

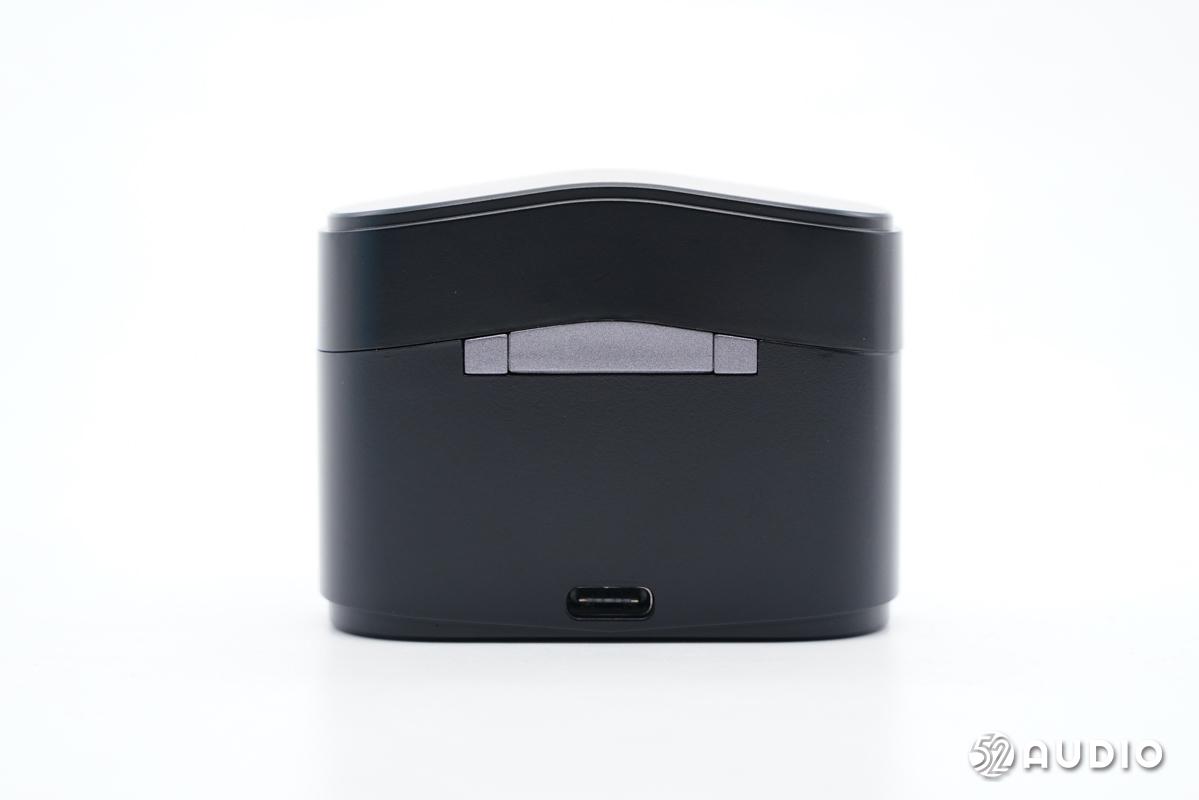

聯想LP6耳機充電盒的Type-C充電接口設計在了耳機充電盒的背面。

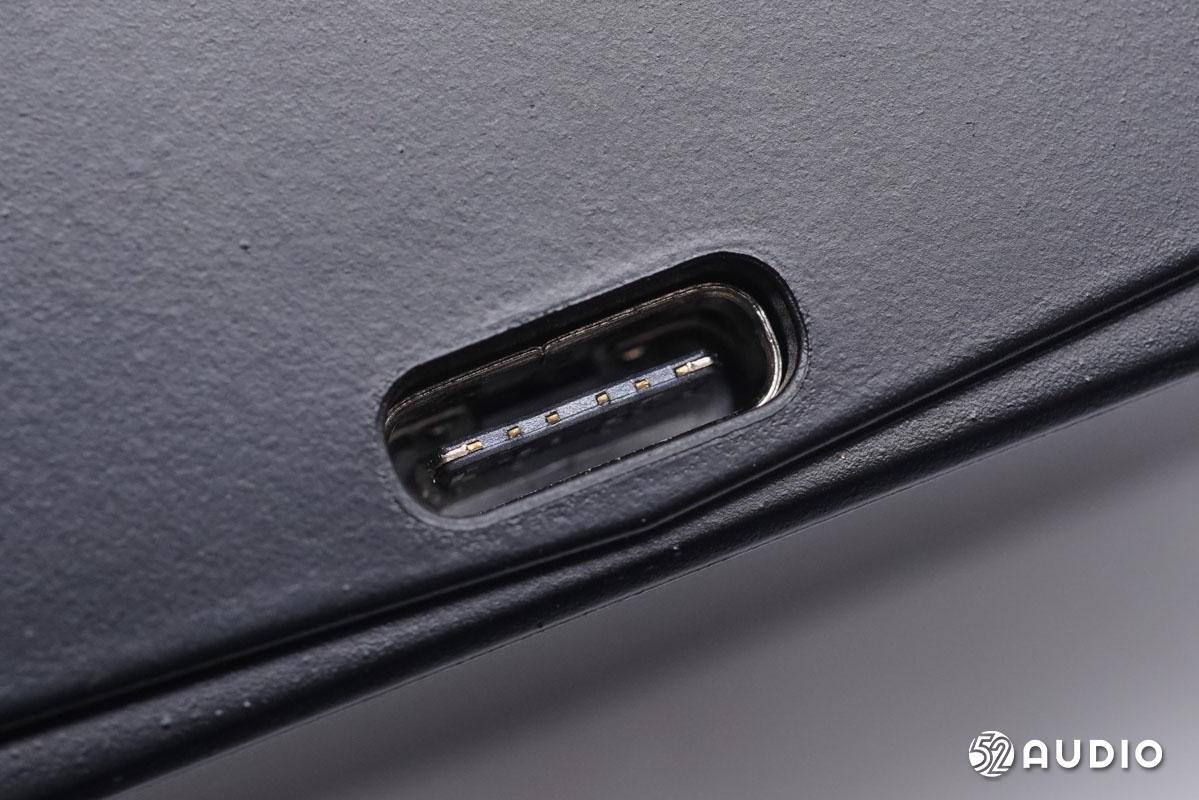

聯想LP6耳機充電盒Type-C充電接口特寫。

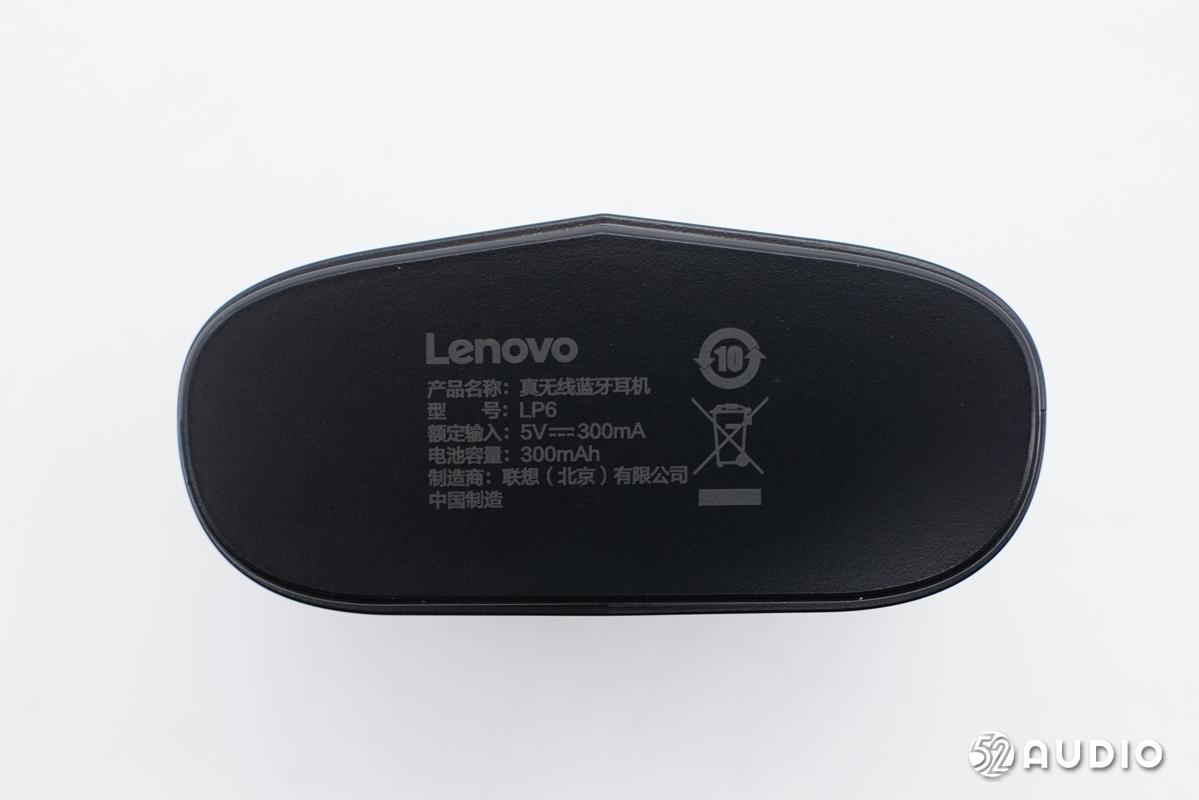

聯想LP6耳機充電盒底部絲印信息一覽。產品名稱：真無線藍牙耳機；產品型號：LP6；額定輸入：5V?300mA；電池容量300mAh。

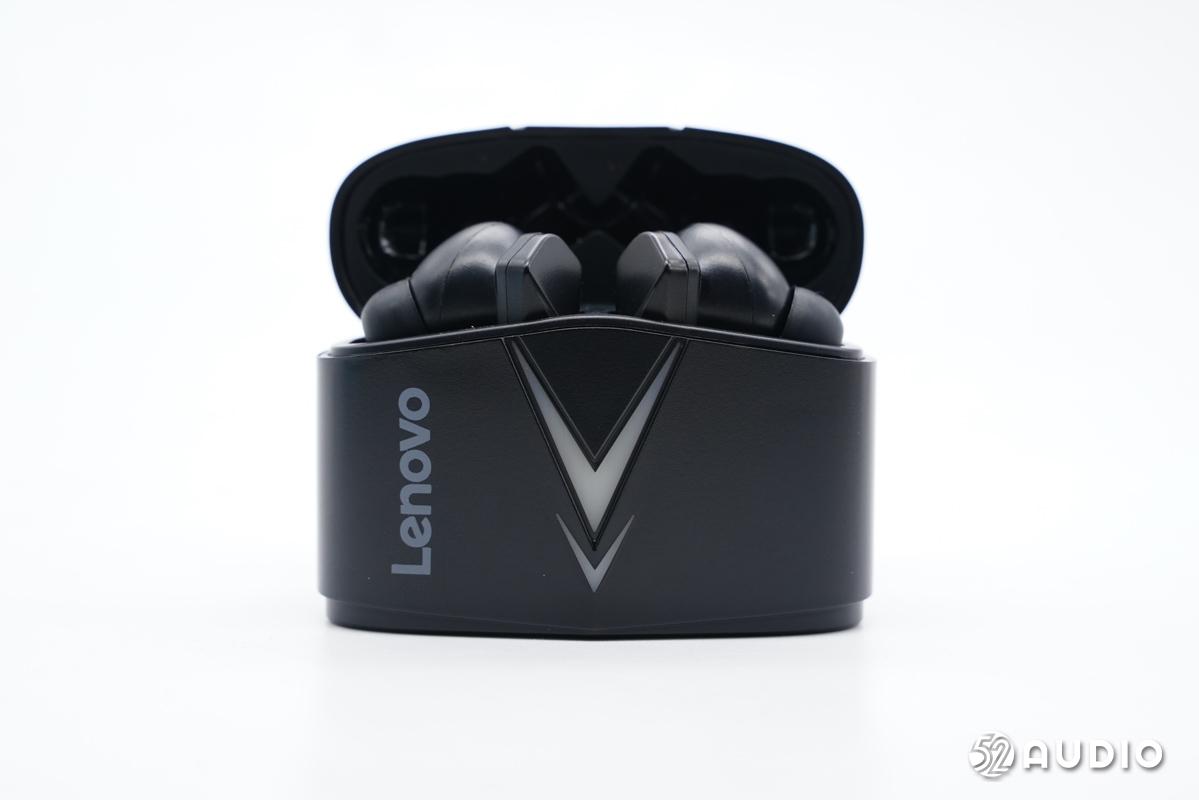

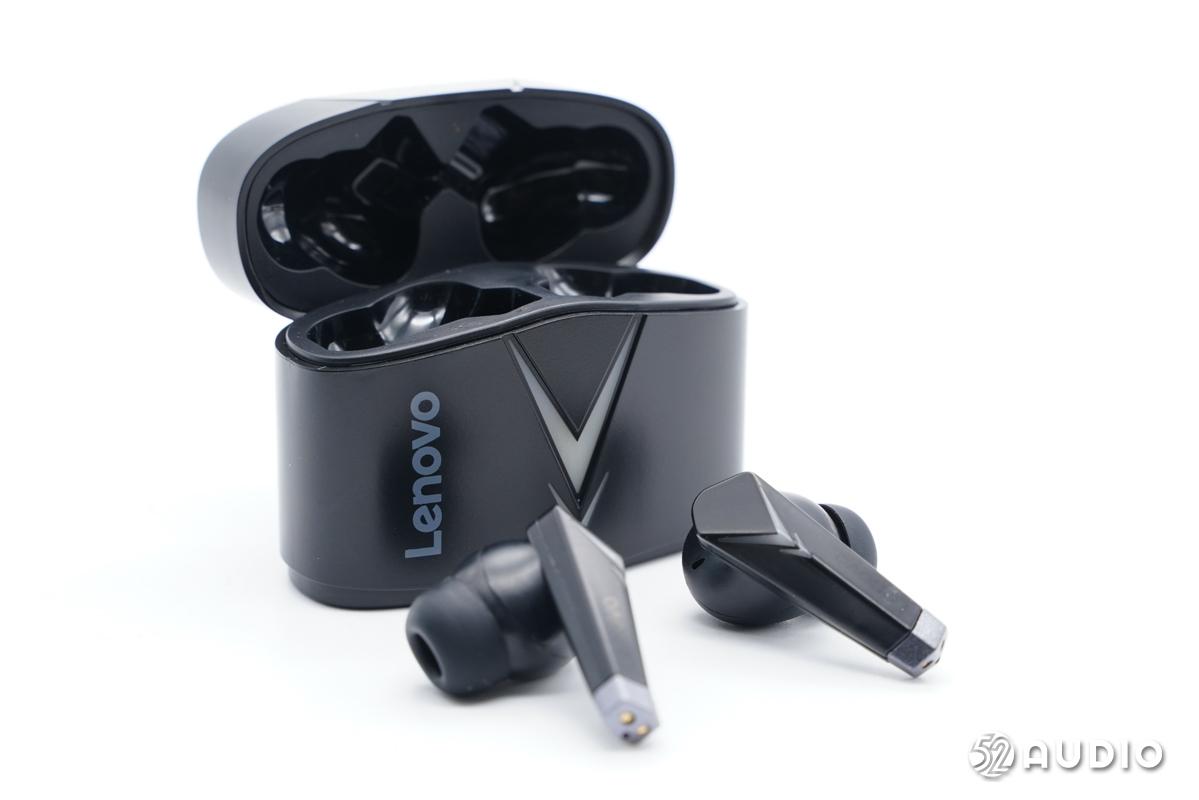

打開聯想LP6耳機充電盒盒蓋一覽。
取出耳機。

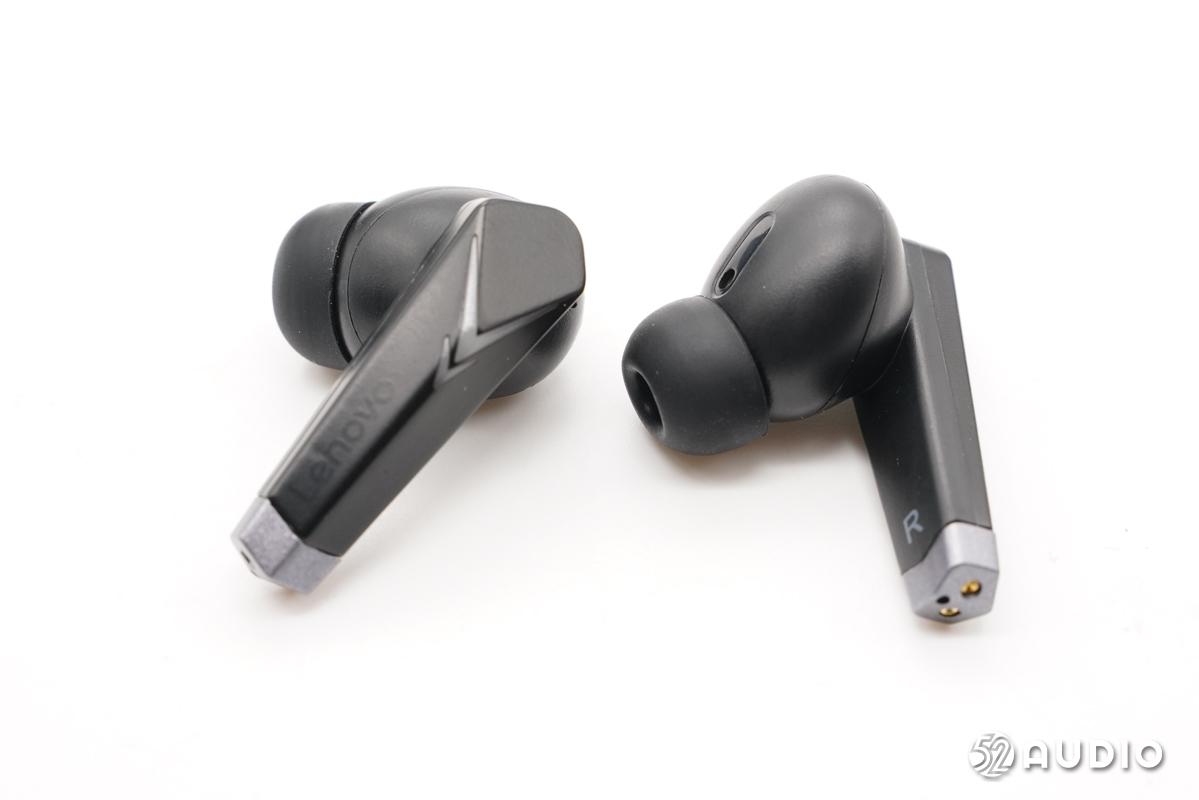

聯想LP6耳機整體外觀一覽。

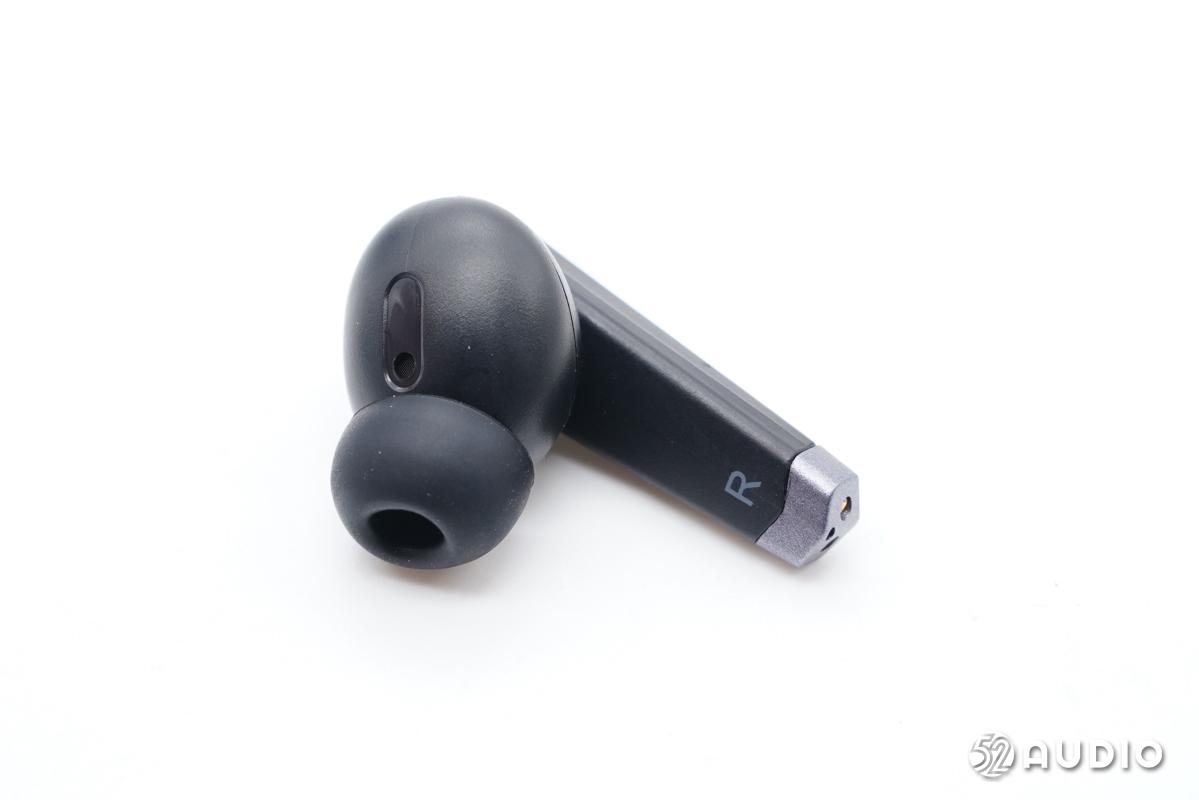

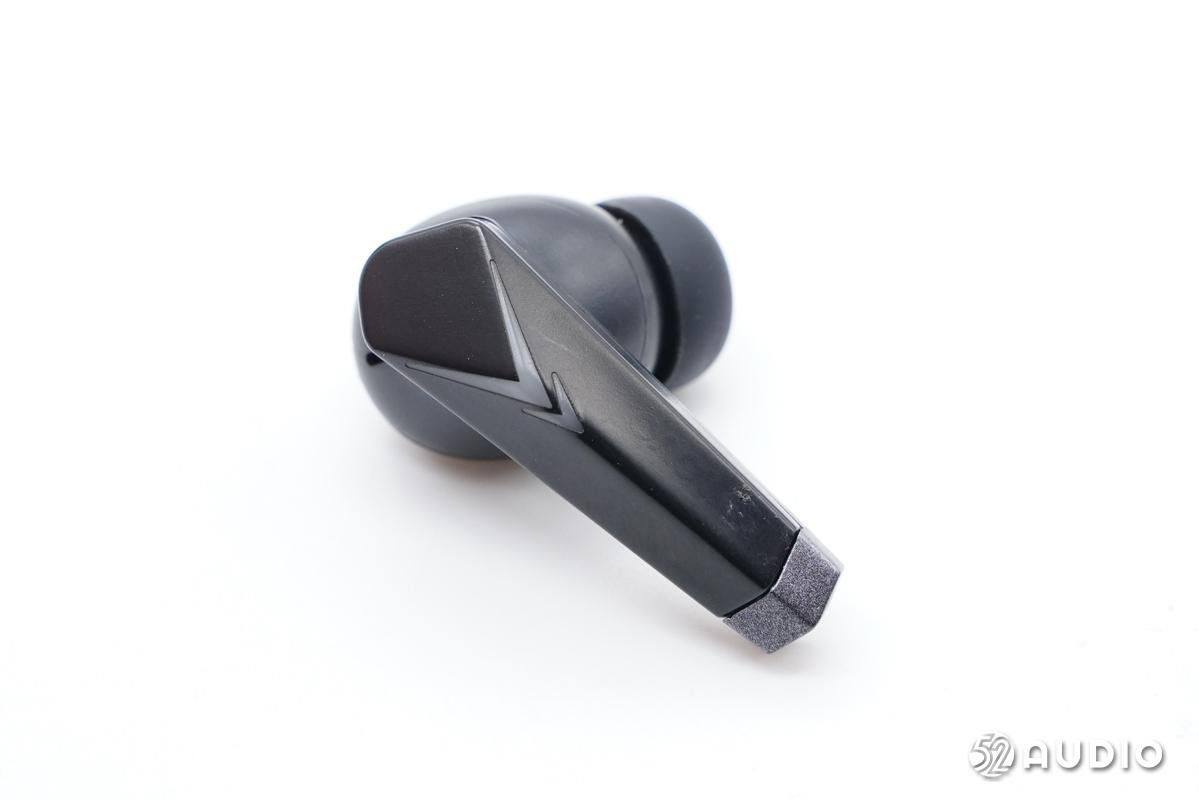

聯想LP6耳機右耳耳機外側一覽，聯想LP6耳機外觀上同樣采用了棱角分明的柄式入耳設計，外觀材質與充電盒一樣為磨砂黑材質，耳機的背面同樣設有2個箭頭的指示燈開孔，在耳機柄的底部設有銀灰色的底殼。
聯想LP6耳機內側一覽，耳機柄上設有L/R的左右標識用于區分左右耳。

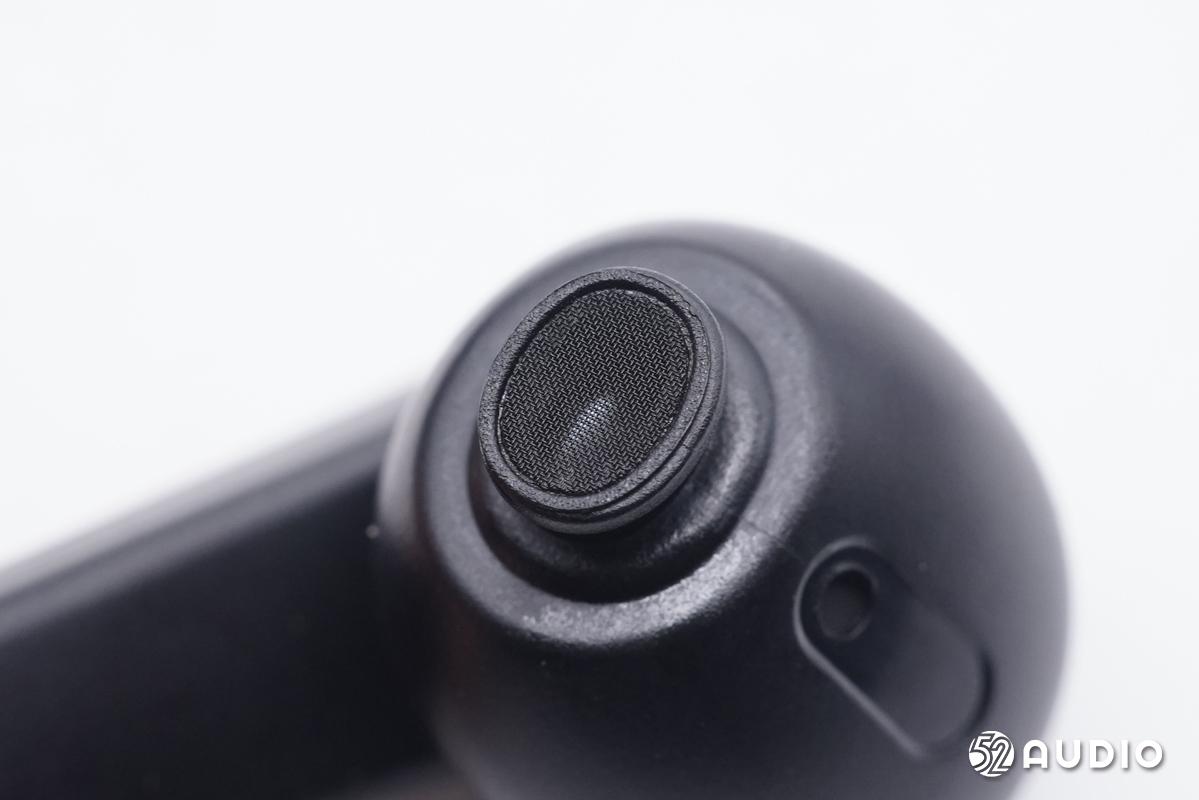

耳機頭出音孔一覽，設有細密的金屬防塵網防止異物進入耳機音腔。
位于耳機頭內側靠近主出音孔的調音孔特寫，用于保障音腔內部空氣流通，提升聲學性能。

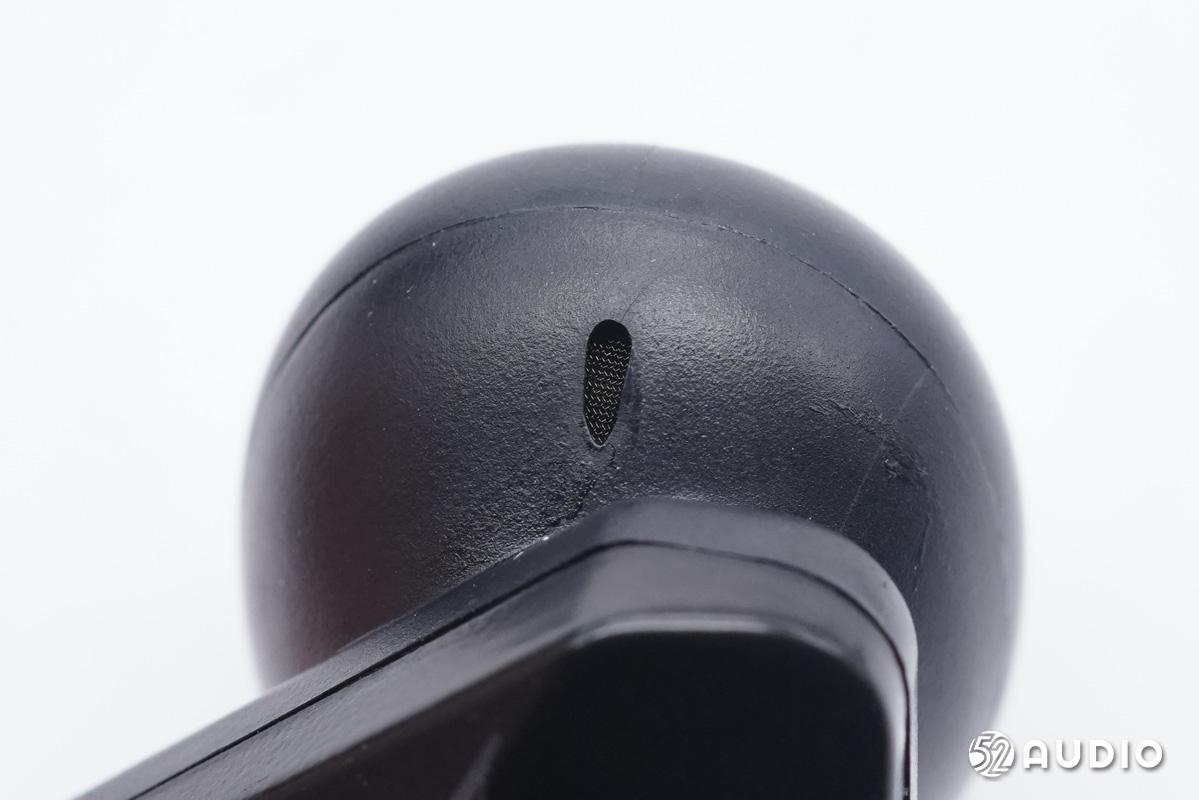

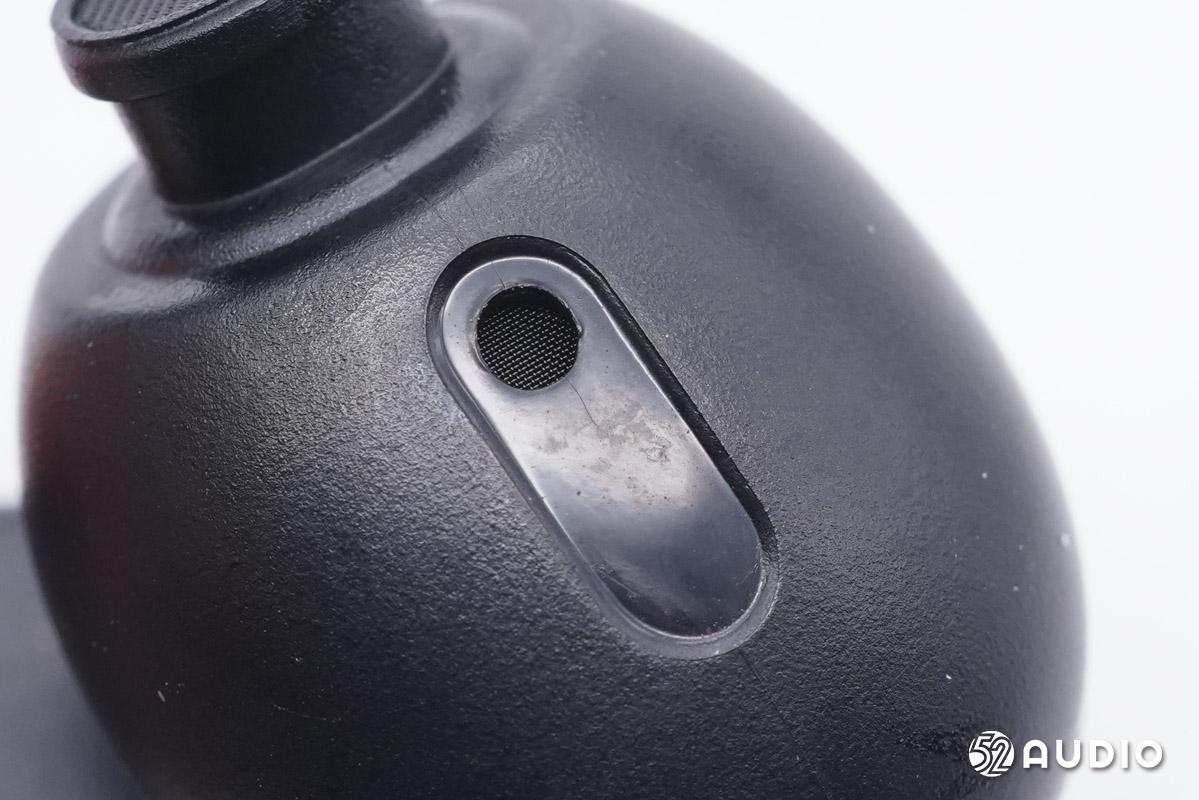

在耳機頭的外側還設有一個調音孔，用于保障音腔內部空氣流通，提升聲學性能。

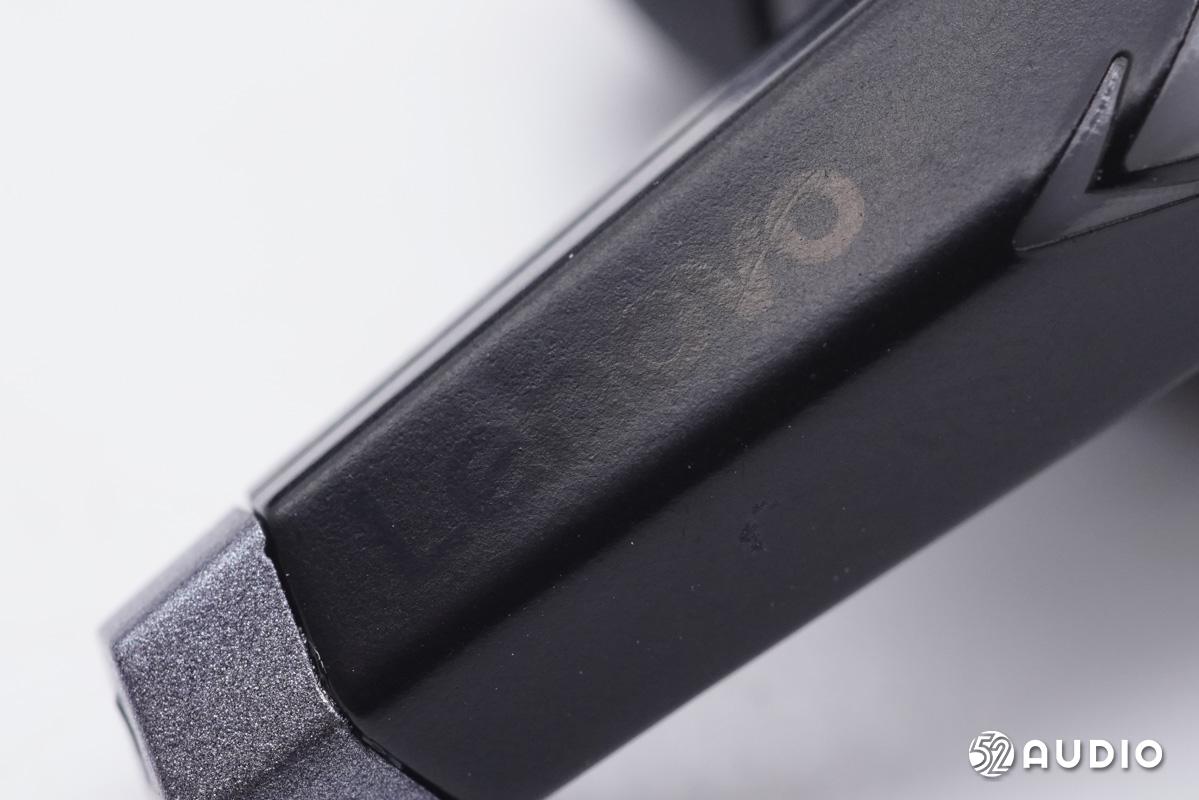

耳機柄上印有Lenovo的logo。

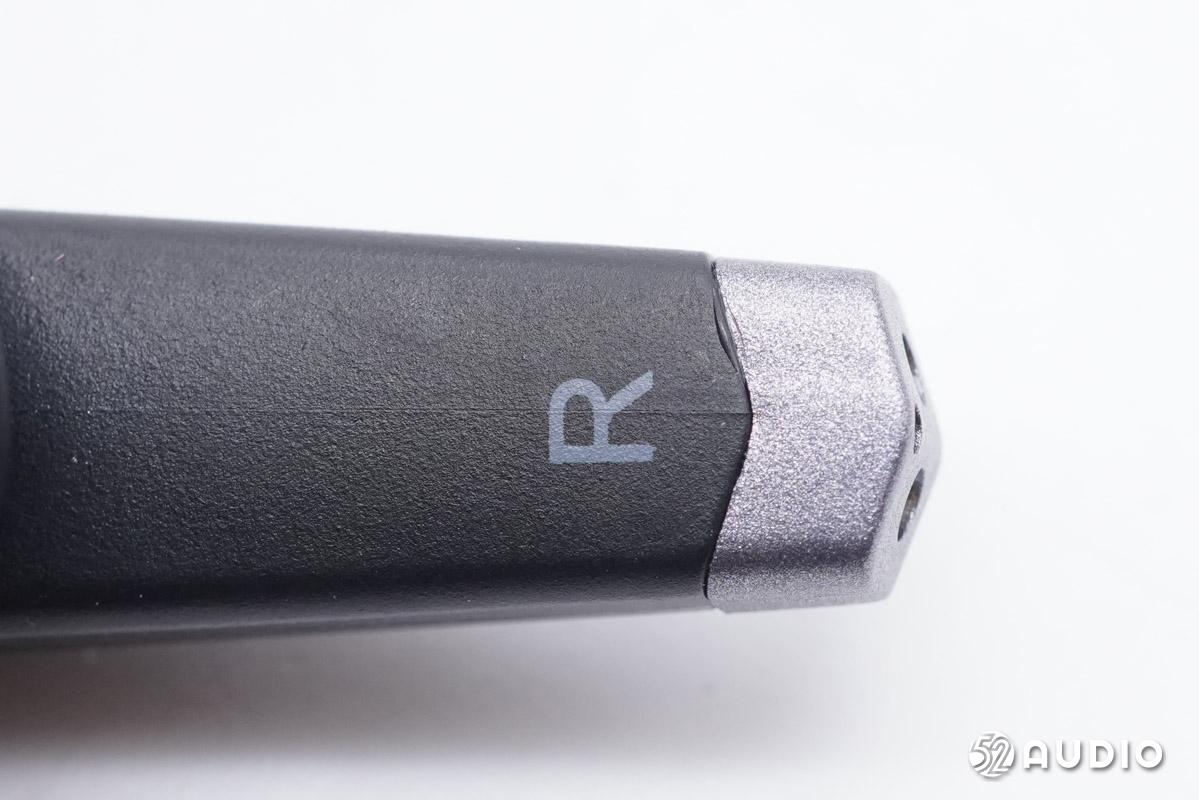

耳機柄底部印有L/R的標識用于識別左右耳。

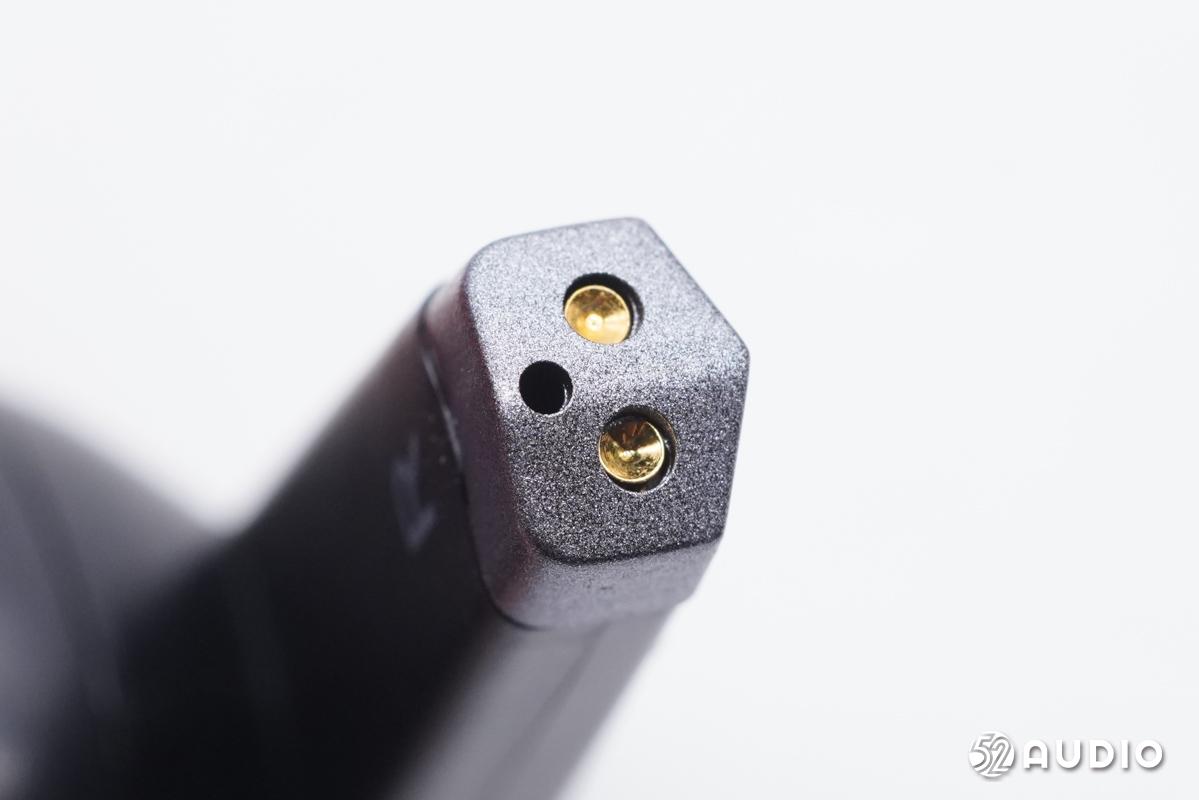

為耳機充電的金屬觸點設計在了耳機柄的底部。

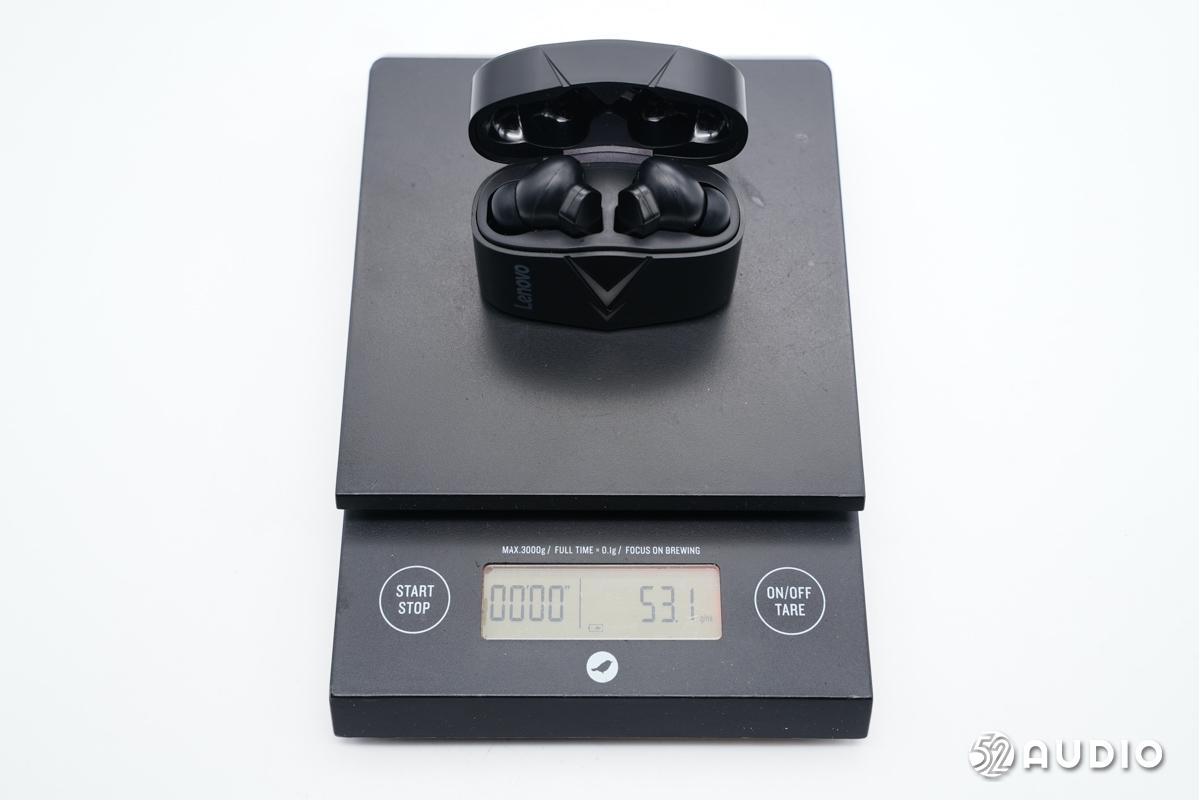

經我愛音頻網實測，聯想LP6耳機及充電盒的總重量約為53.1g。

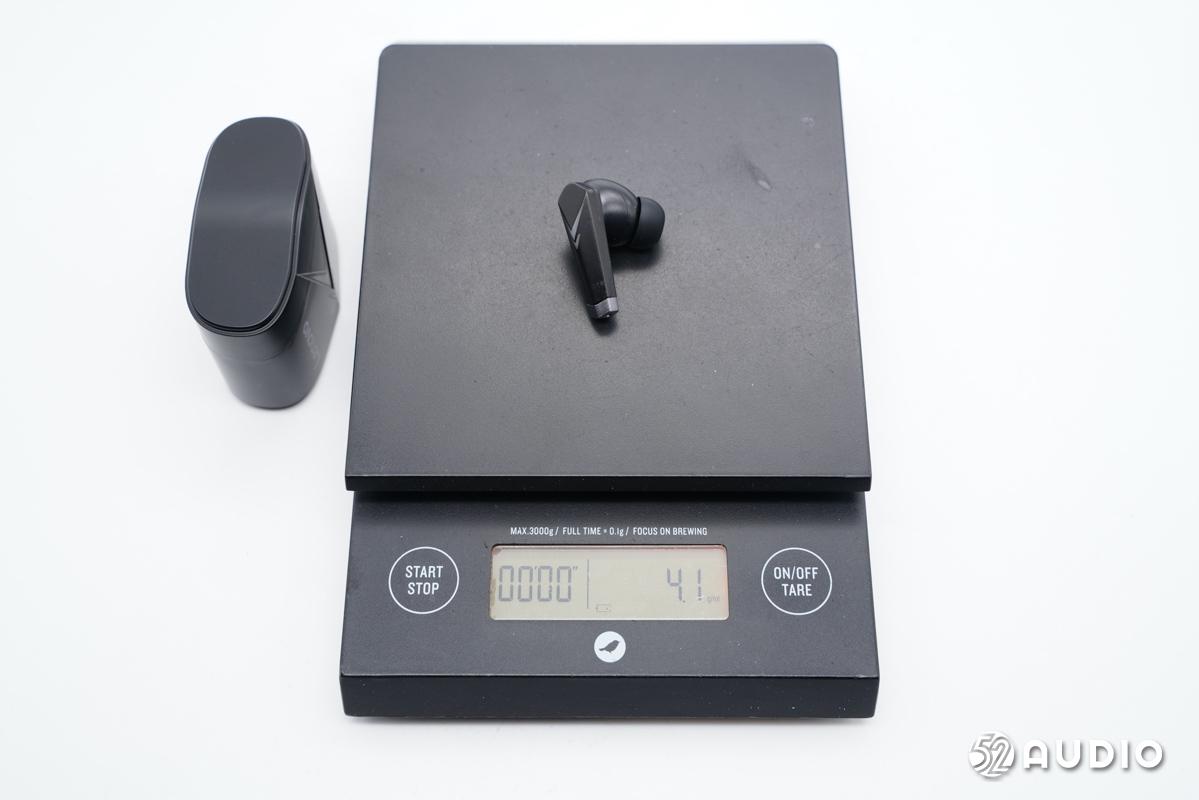

經我愛音頻網實測，單只聯想LP6耳機的重量約為4.1g。

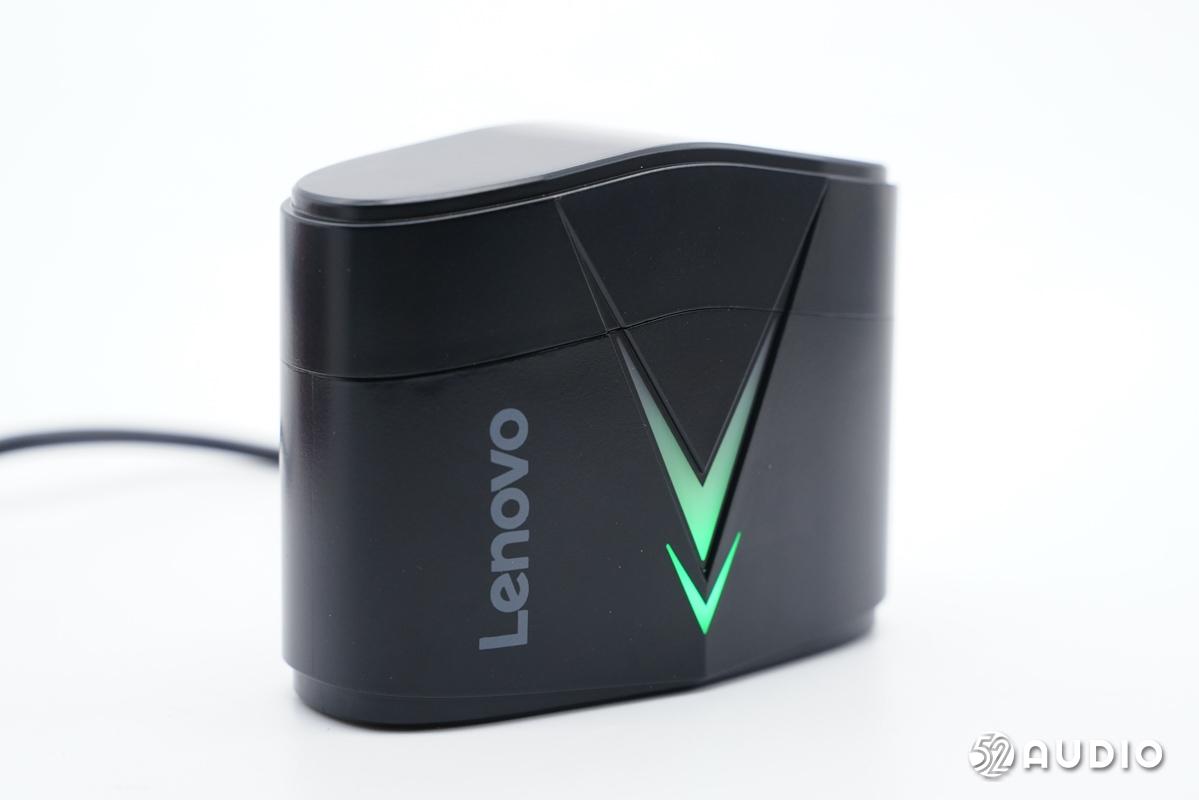

充電盒連接充電線時指示燈亮起的時候十分酷炫，接下來進入充電盒的充電測試。

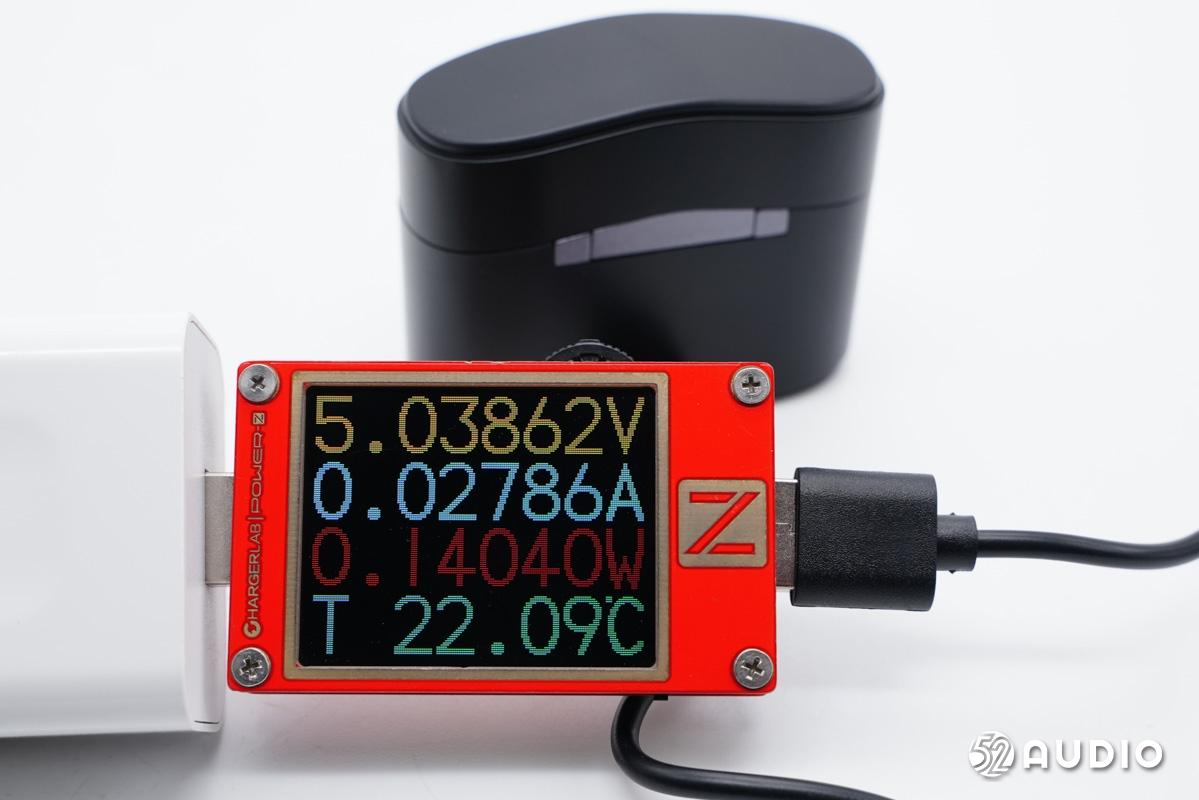

我愛音頻網采用ChargerLAB POWER-Z KT002便攜式電源測試儀對聯想LP6耳機進行有線充電測試，產品的輸入功率約為0.14W，充電電壓約為5.04V，充電電流約為0.03A。
二、聯想lp6耳機拆解
看完了聯想LP6耳機炫酷的外觀接下來讓我們進入產品的拆解部分吧，首先先進行充電盒的拆解。
充電盒拆解

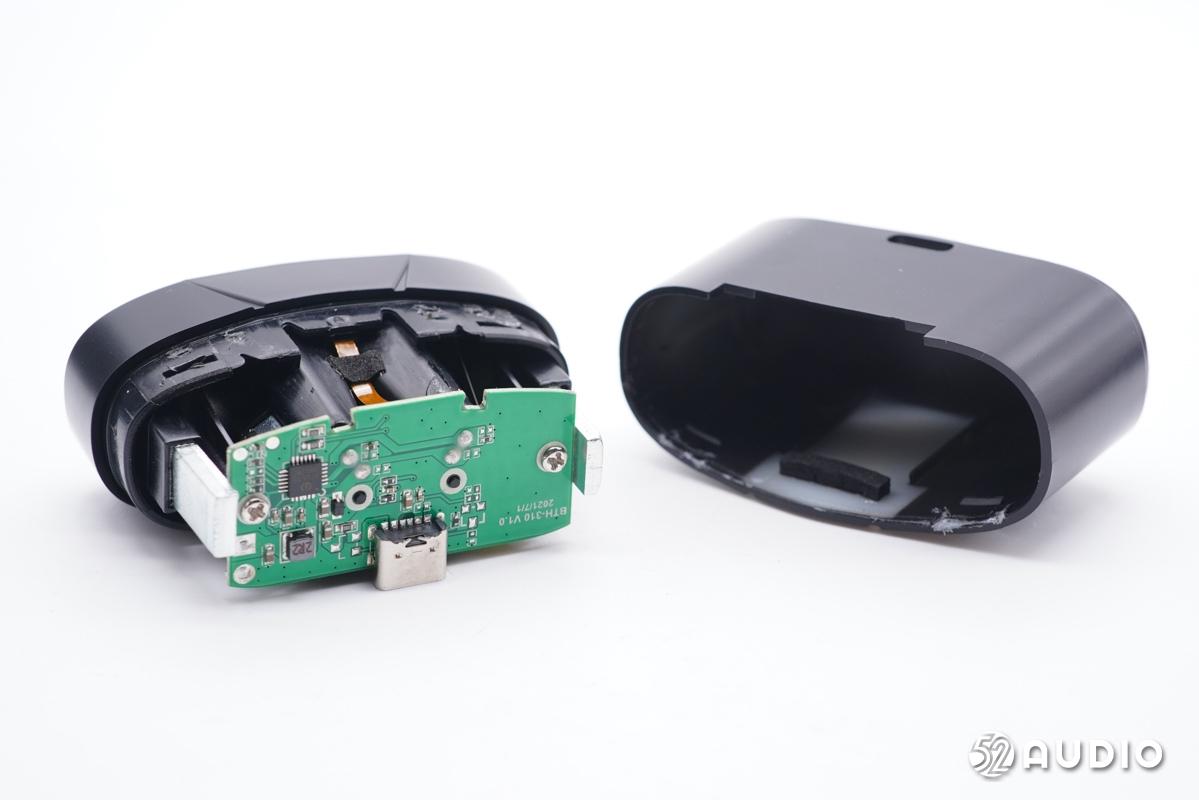

首先沿合模線撬開耳機座艙，分離充電座艙與充電盒殼體。

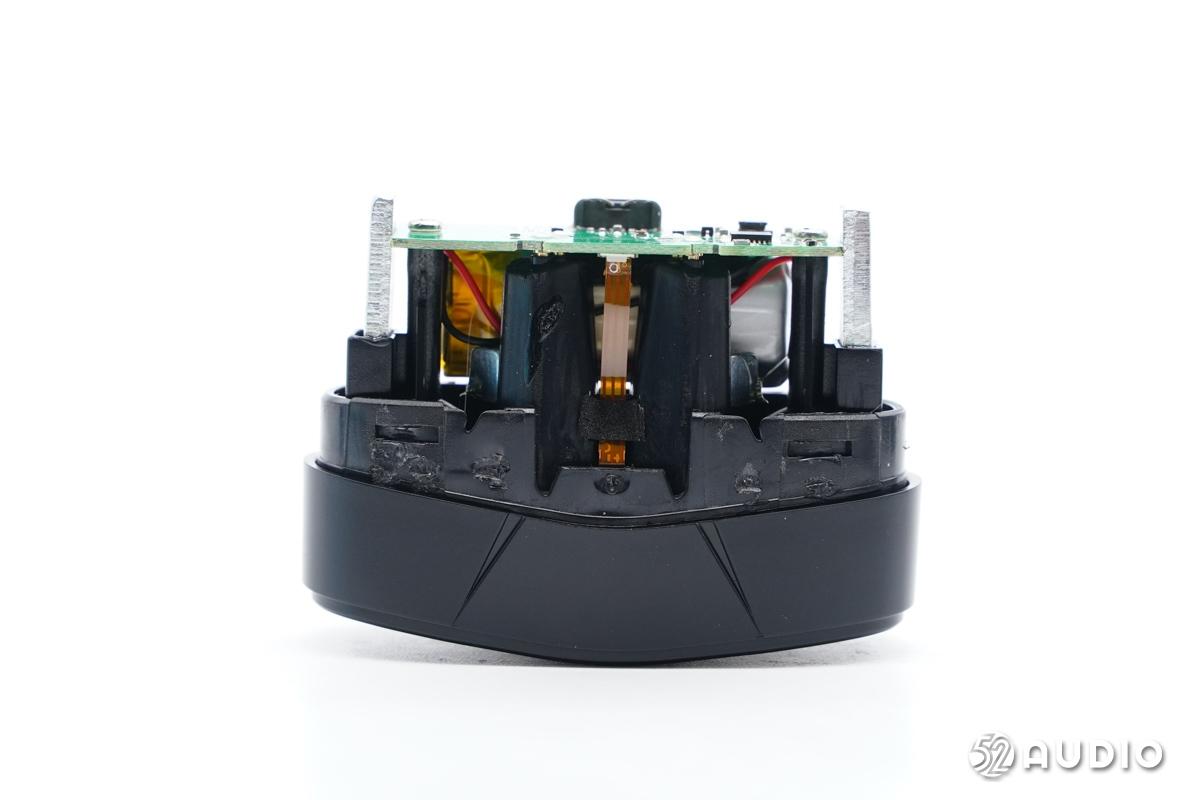

充電座艙正面設有感應充電盒開合的霍爾元件。

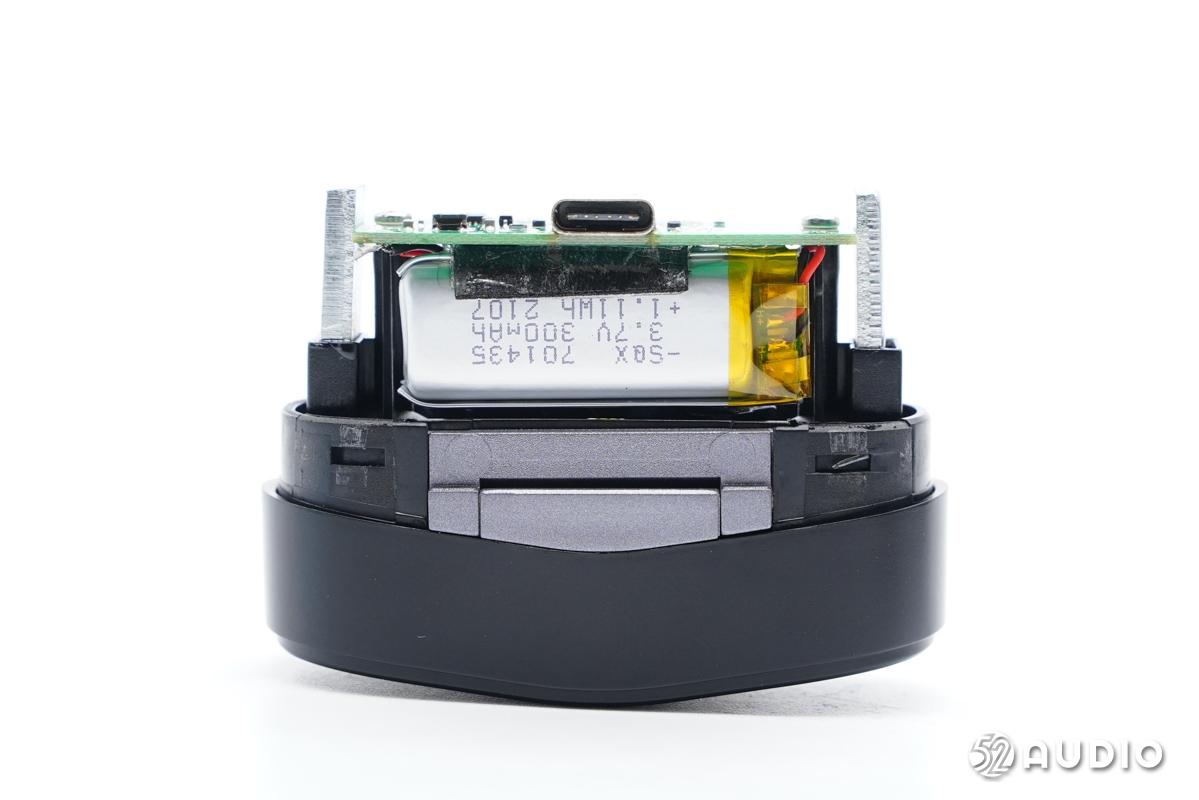

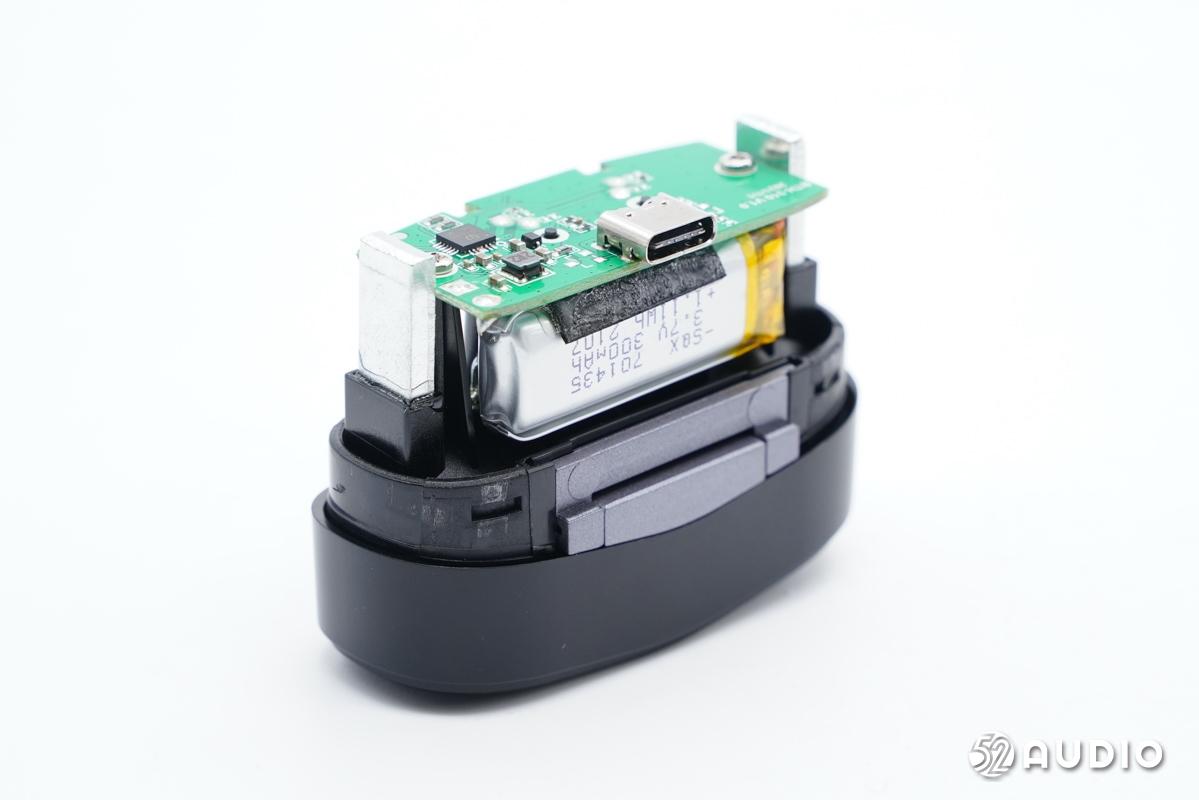

充電座艙背面設有充電盒電池。
充電座艙在兩側設有配重鐵。

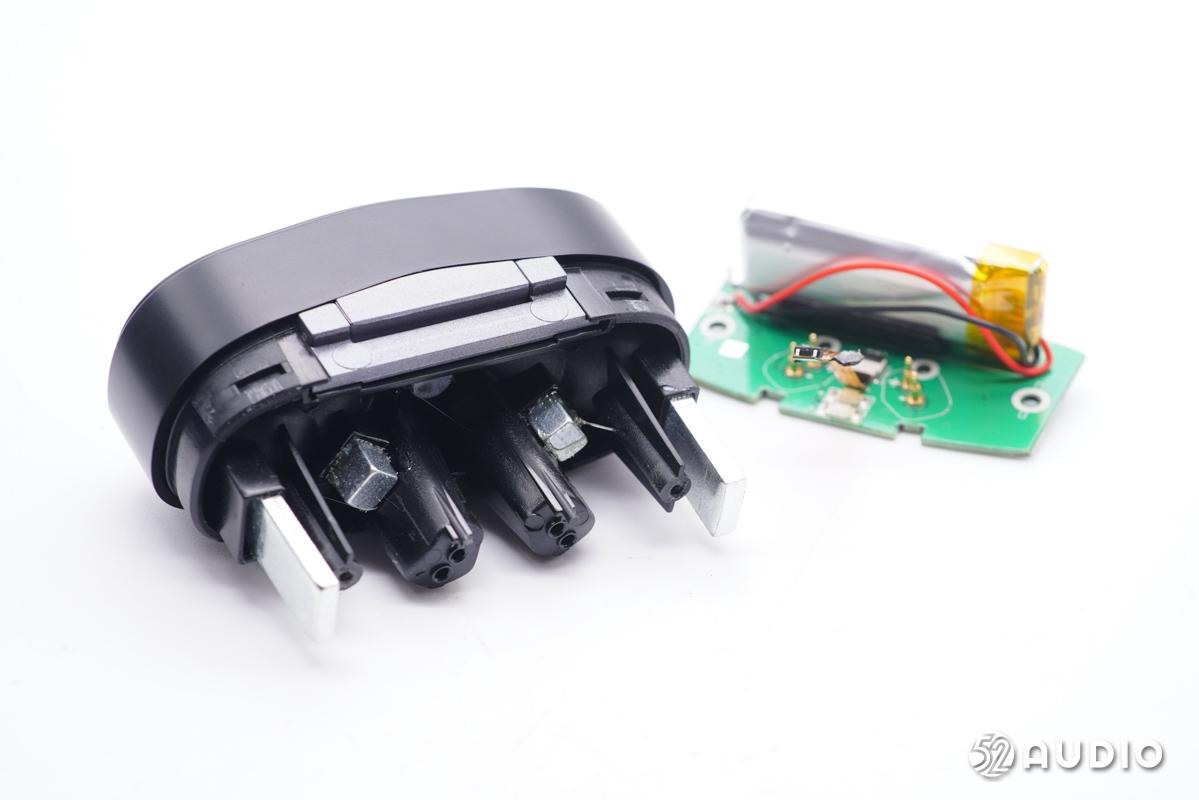

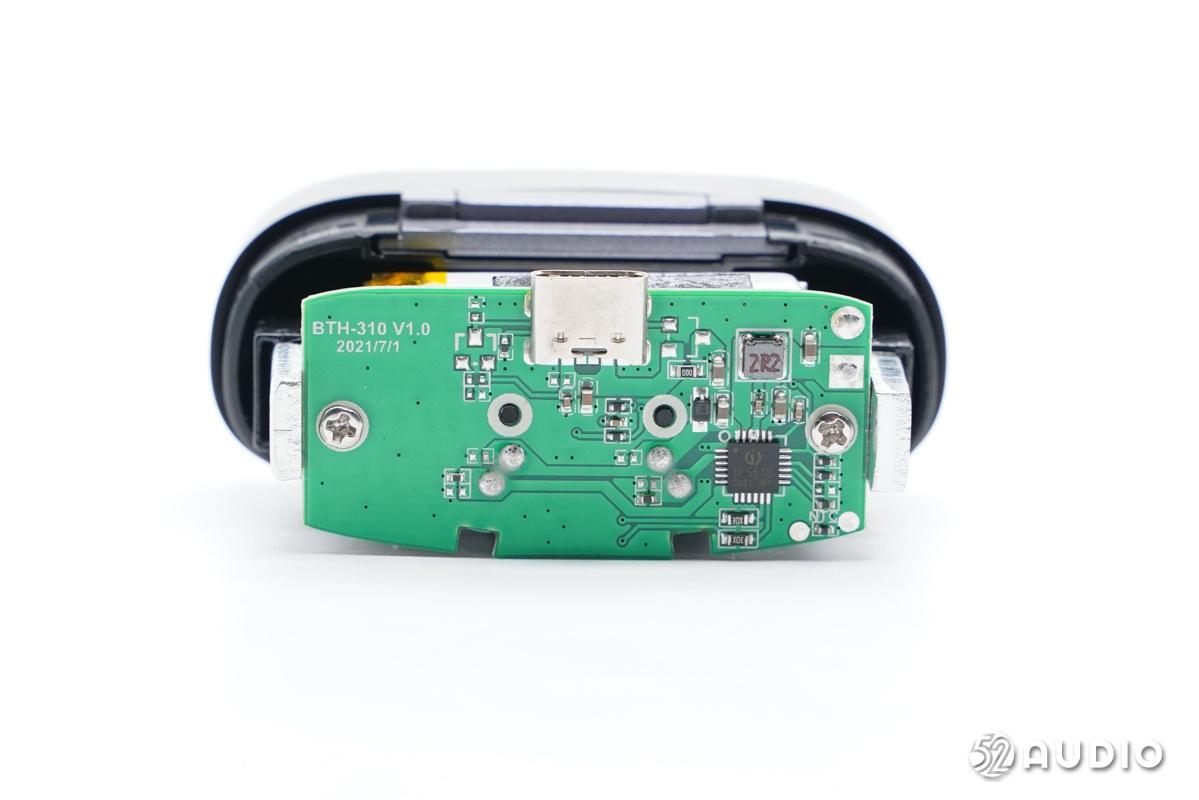

充電盒主板設于充電座艙底部。
充電盒主板通過螺絲固定在充電座艙上。
卸下螺絲，將充電盒主板從充電座艙上分離。

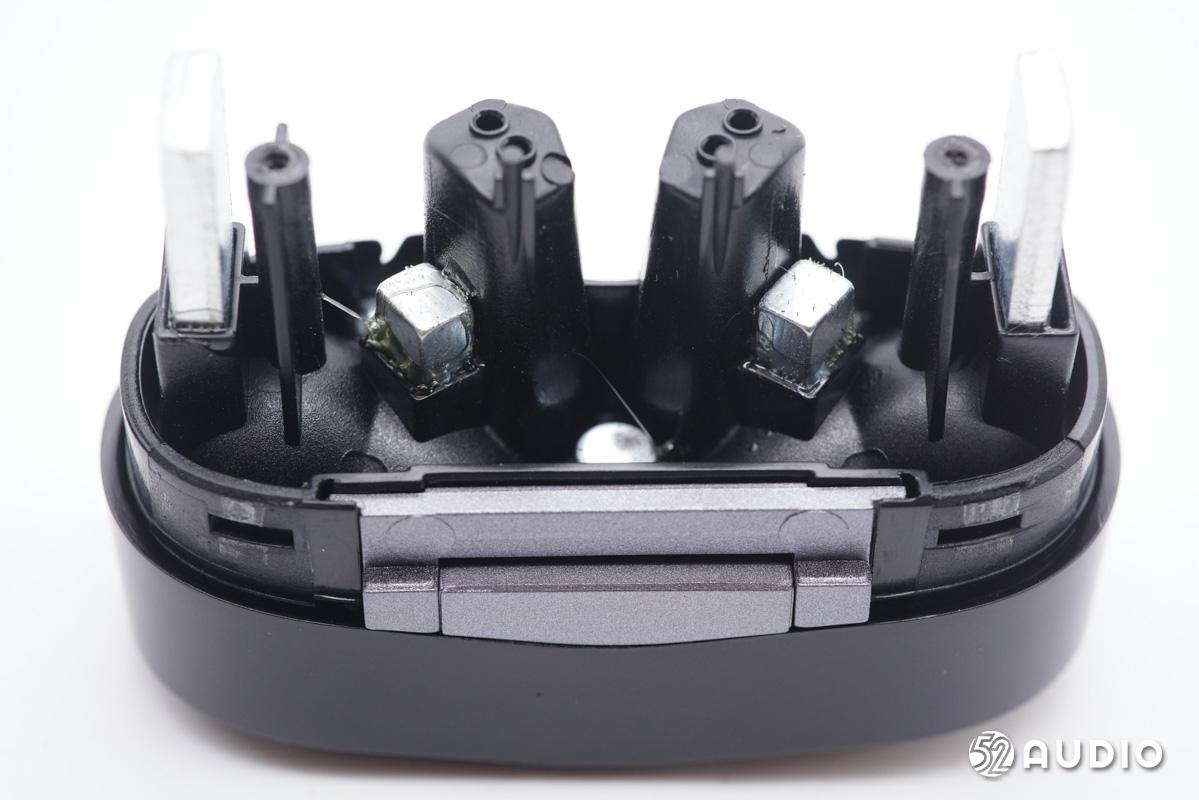

充電座艙拆下充電盒主板之后的結構一覽，設有3顆磁鐵用于吸附耳機及充電盒盒蓋。

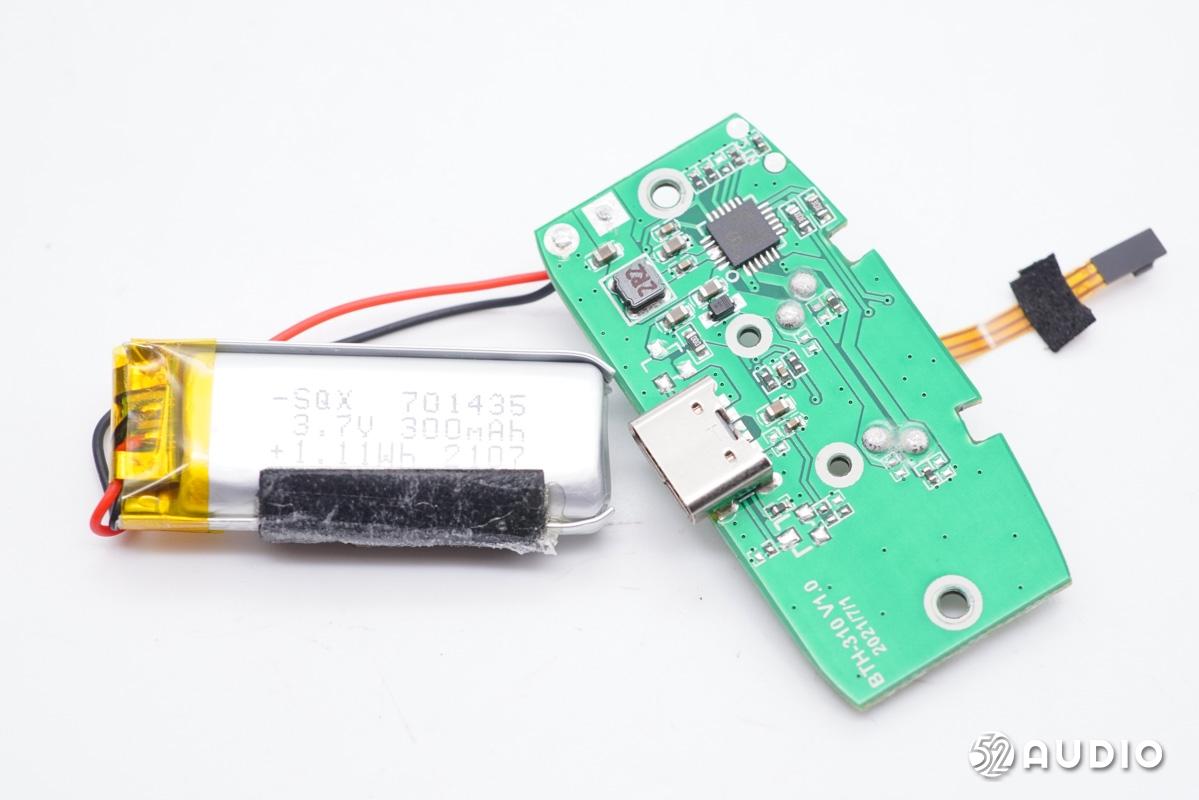

充電盒主板電路一覽。

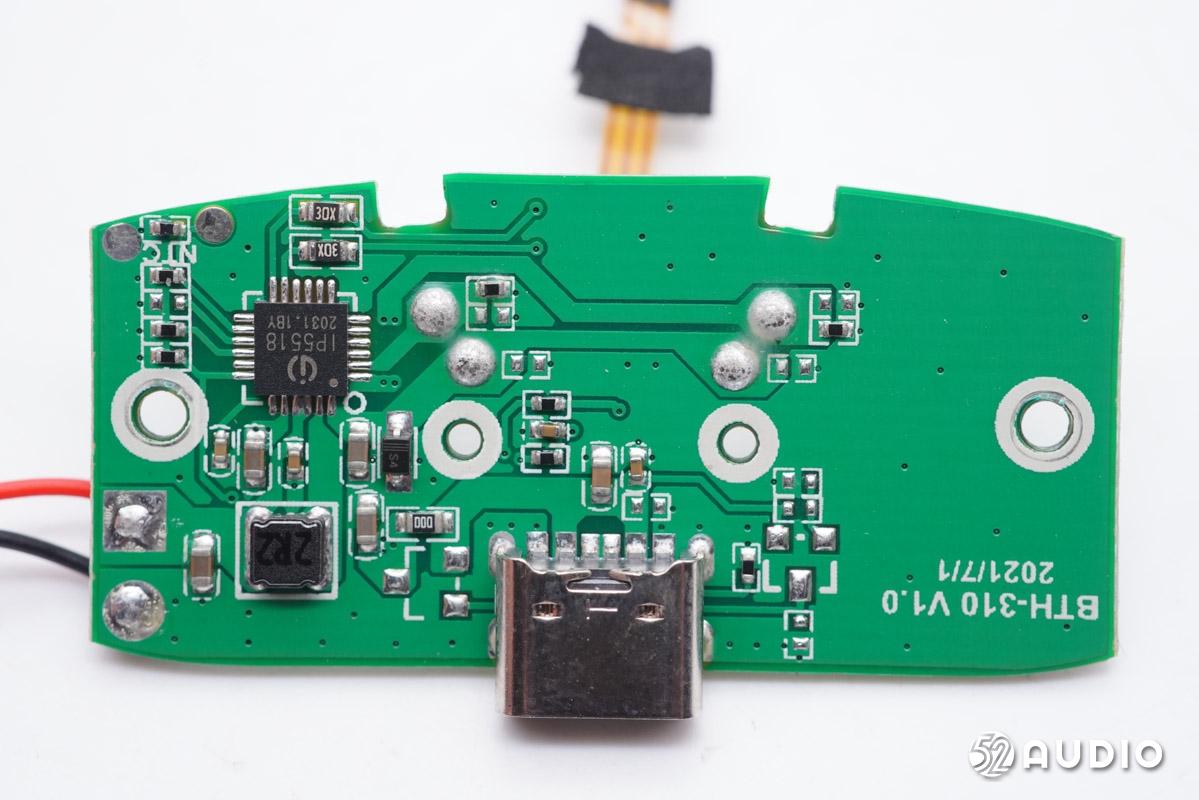

充電盒主板正面電路一覽。

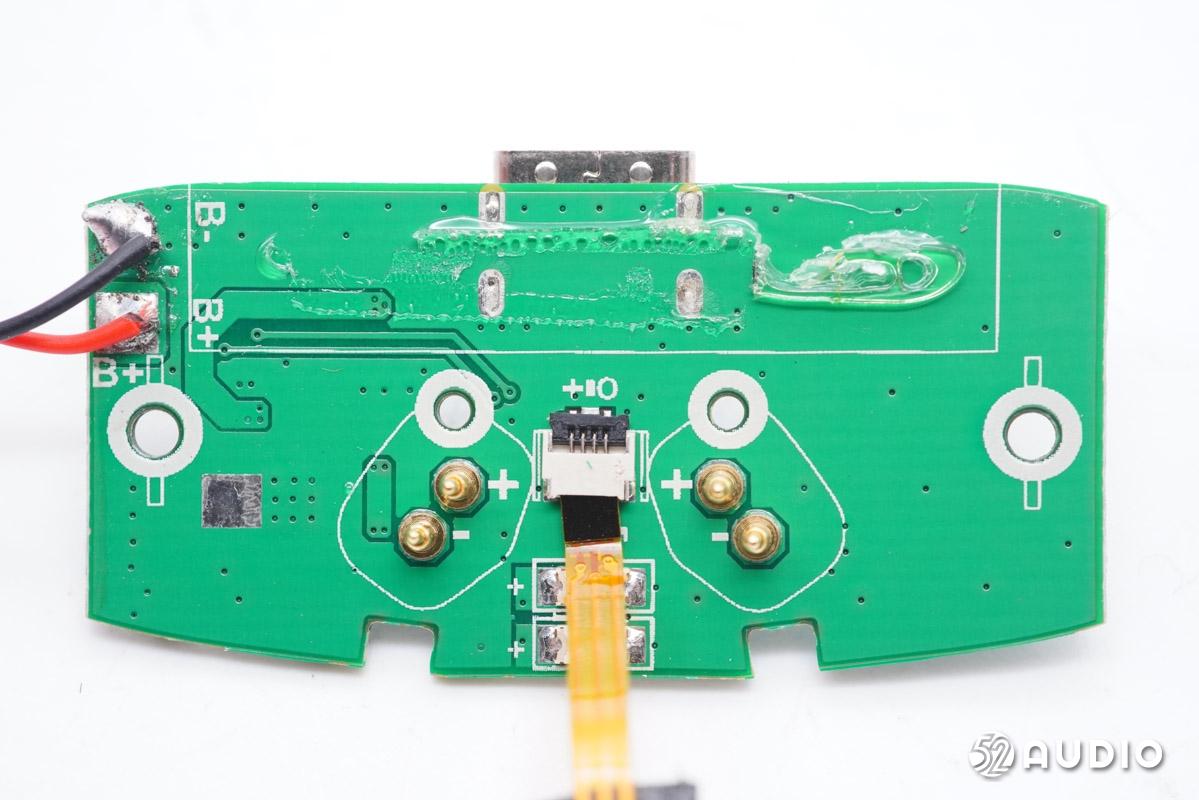

充電盒主板背面電路一覽。

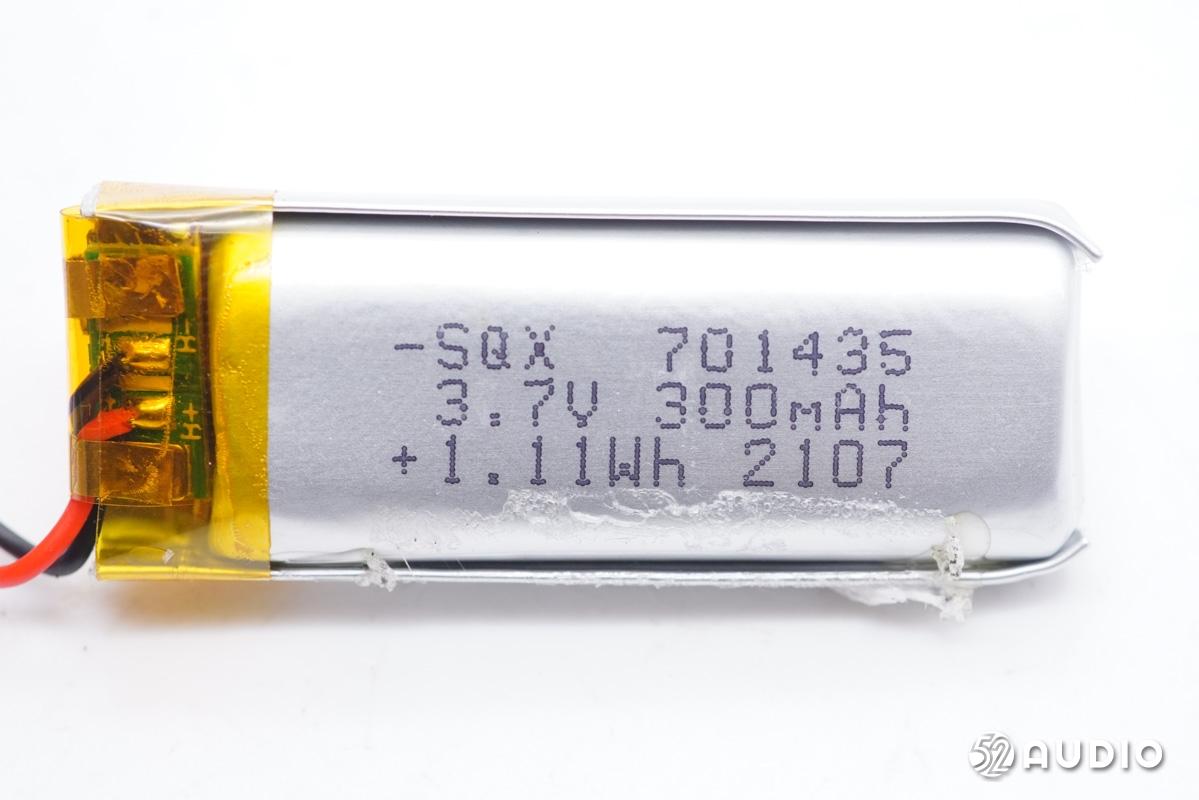

充電盒電池一覽，型號SQX701435，額定電壓3.7V，額定容量1.11Wh。

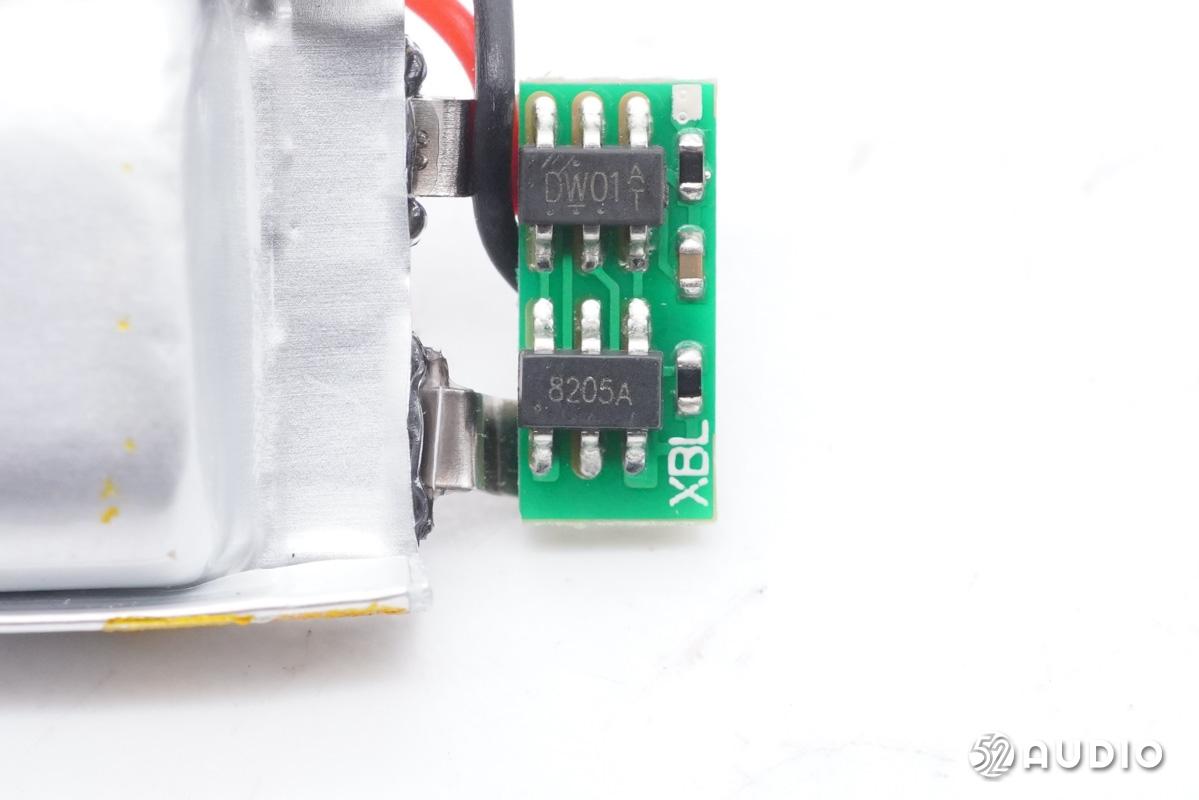

揭開電池的絕緣膠帶可以看到電池配備有電路保護板，電路保護板上有保護電路的IC及MOS管。

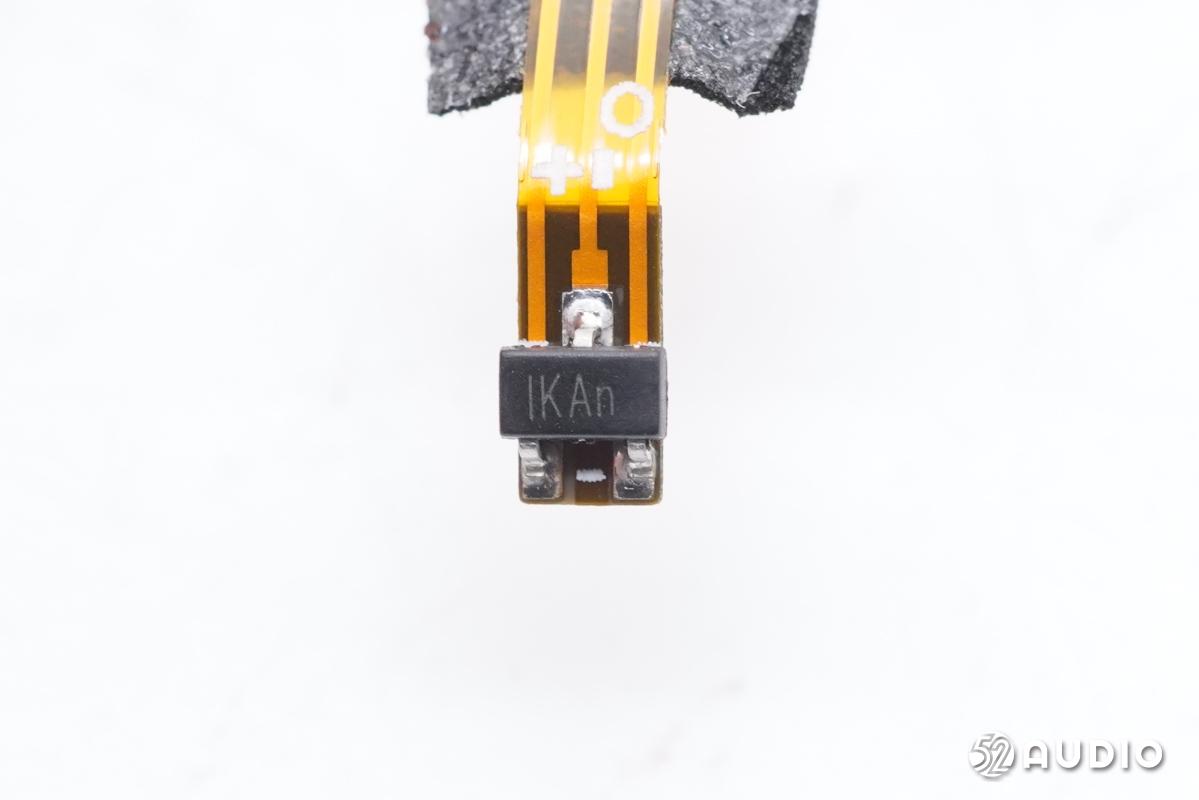

絲印1KAn的霍爾元件一覽，通過感知充電盒蓋打開/閉合時的磁場變化（霍爾效應），通知充電盒控制芯片，進而告知耳機與已配對設備連接/斷開，實現開蓋即連功能。

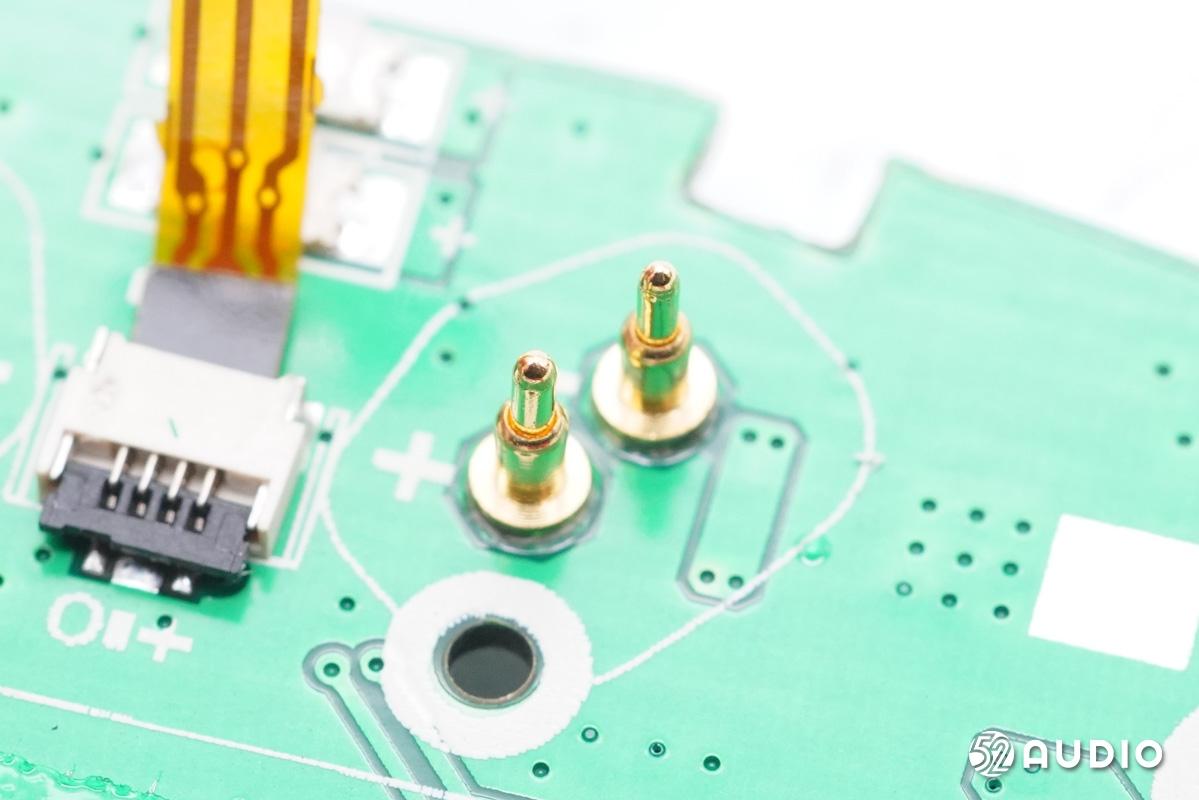

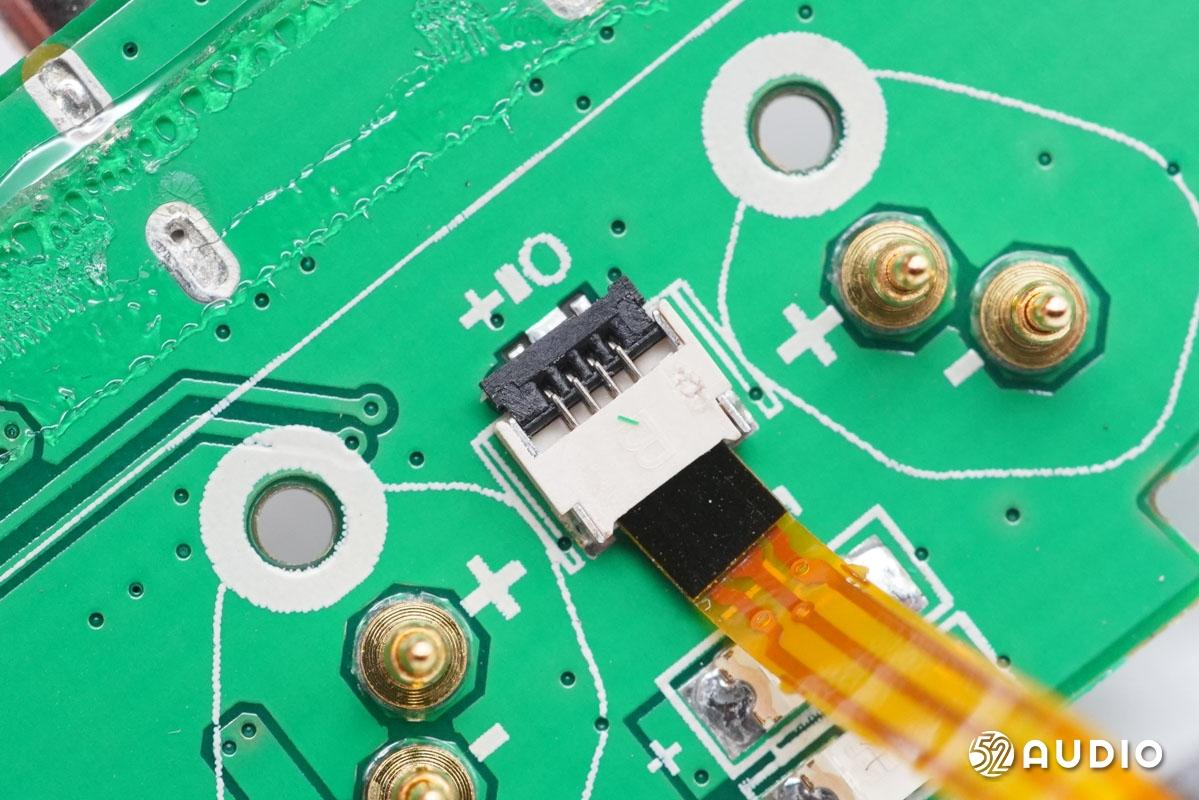

連接霍爾元件FPC排線的ZIF連接器特寫。
為耳機充電的Pogo pin連接器特寫。

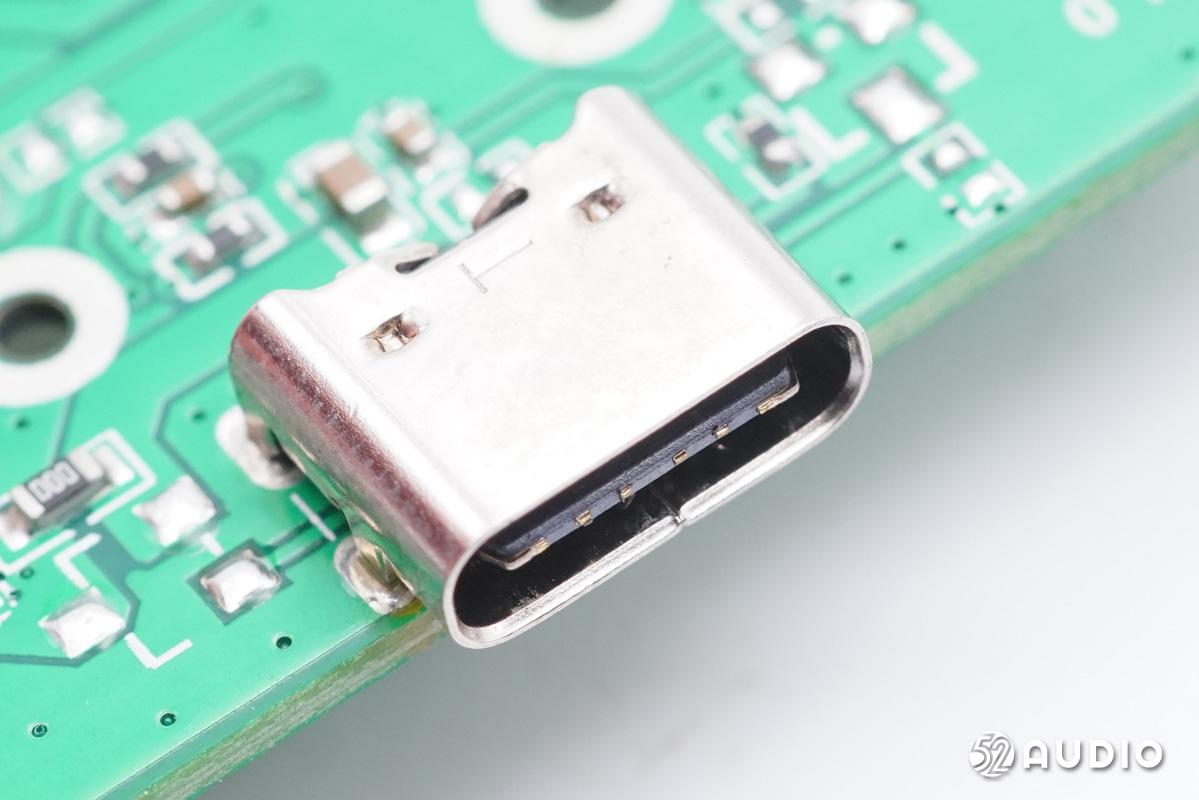

Type-C母座特寫。
Injoinic英集芯集成MCU的TWS耳機充電倉管理SoC型號IP5518，集成了5V 升壓轉換器、鋰電池充電管理、電池電量指示的多功能電源管理 SoC，為 TWS藍牙耳機充電倉提供完整的電源解決方案。
IP5518 的高集成度與豐富功能，使其在應用時僅需極少的外圍器件，并有效減小整體方案的尺寸，降低 BOM 成本。IP5518芯片內置一個 5V 輸出、同步整流的升壓DC-DC，功率管內置，提供最大 300mA 輸出電流，升壓效率高至 93%。DC-DC 轉換器開關頻率在1.5MHz，可以支持低成本電感和電容。
IP5518 的線性充電提供最大 500mA 充電電流，可靈活配置最大充電電流。內置 IC 溫度和輸入電壓智能調節充電電流功能；IP5518 可實現 TWS 對耳獨立入倉檢測，檢測到耳機入倉后自動進入耳機充電模式，耳機充滿后自動進入休眠狀態，靜態電流最低可降至 20uA；可靈活定制耳機充滿判飽電流，充滿電流檢測精度高達1mA。
據我愛音頻網拆解了解到，目前已有漫步者、中興、JLab、海貝、倍思、網易云音樂、Pioneer先鋒、PIHEN品恒、公牛、傲基、MPOW、BoAt、諾基亞、聯想、夏新、喜馬拉雅等大量品牌的TWS耳機充電盒采用英集芯的電源管理方案。

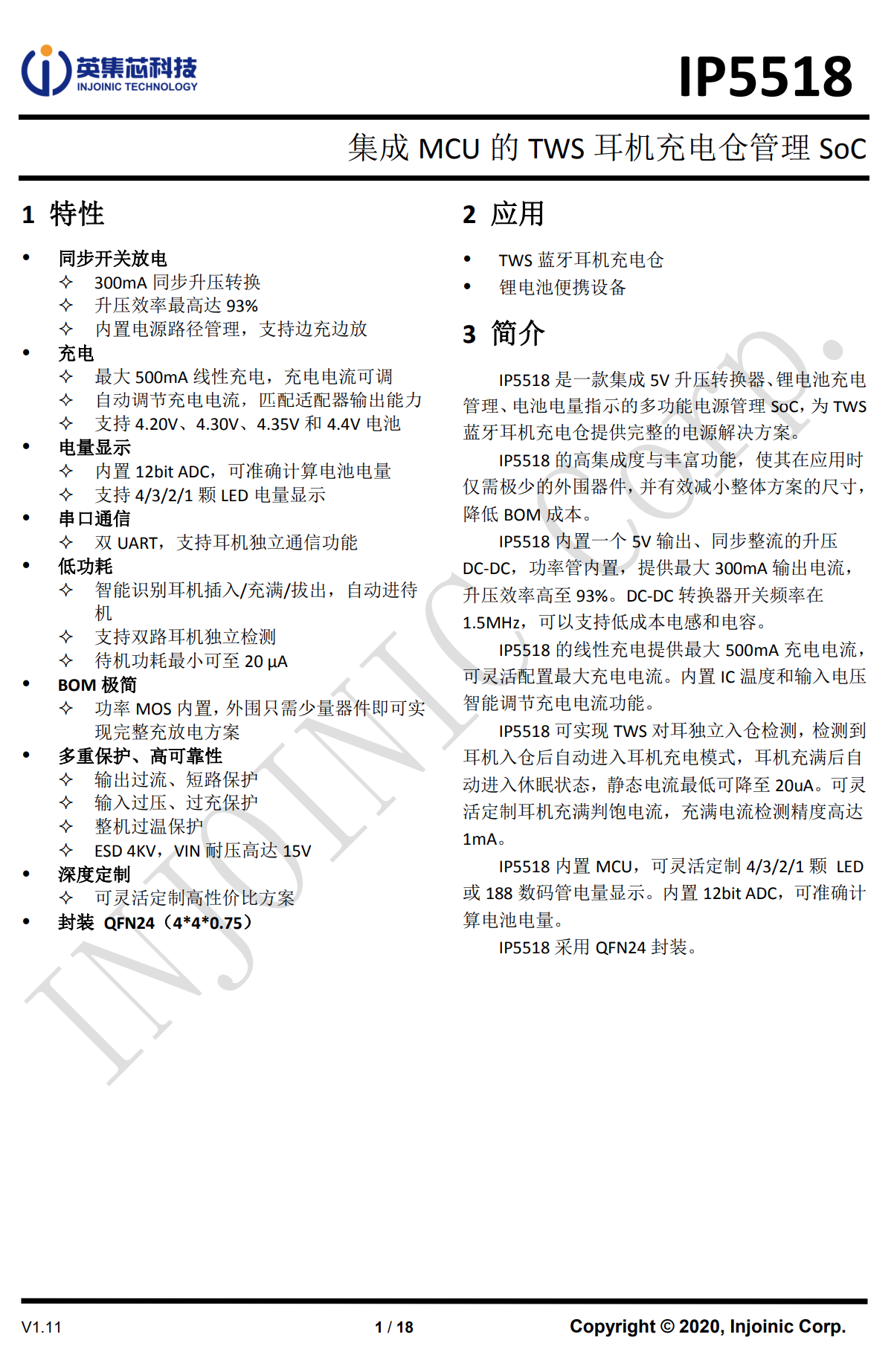

Injoinic英集芯型號IP5518的詳細資料圖。

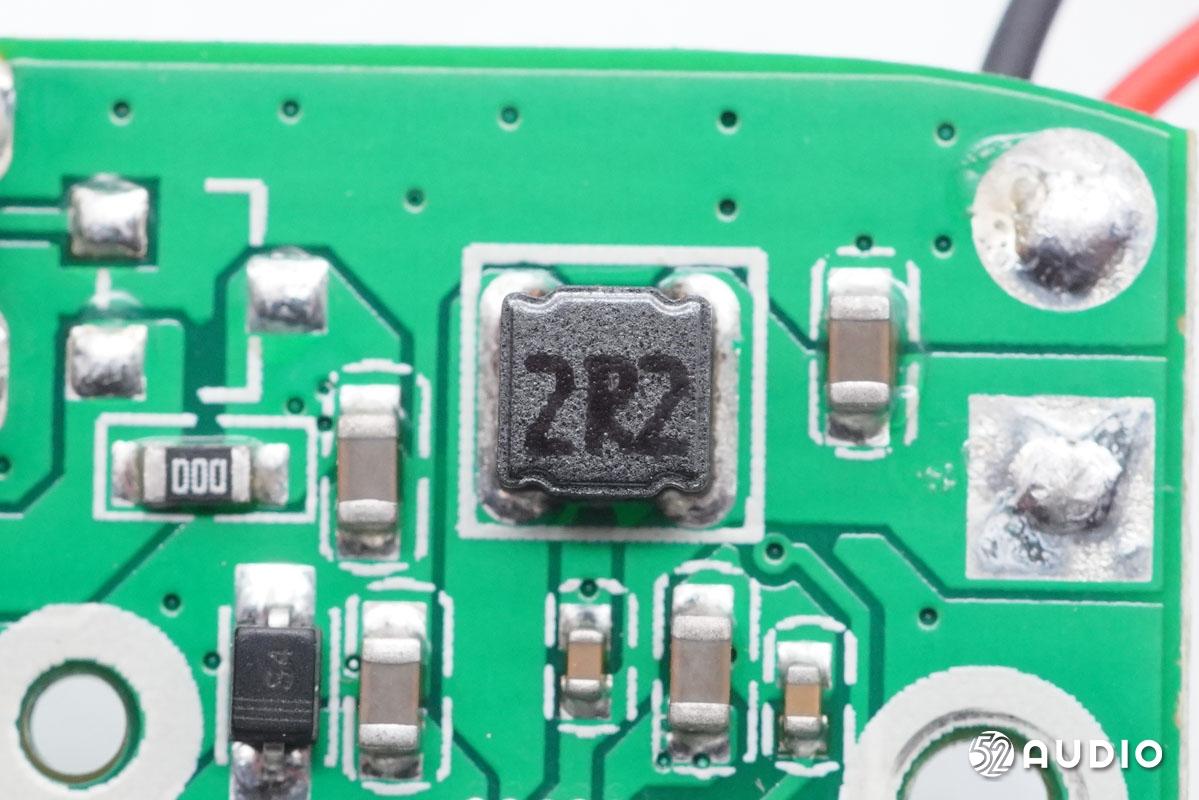

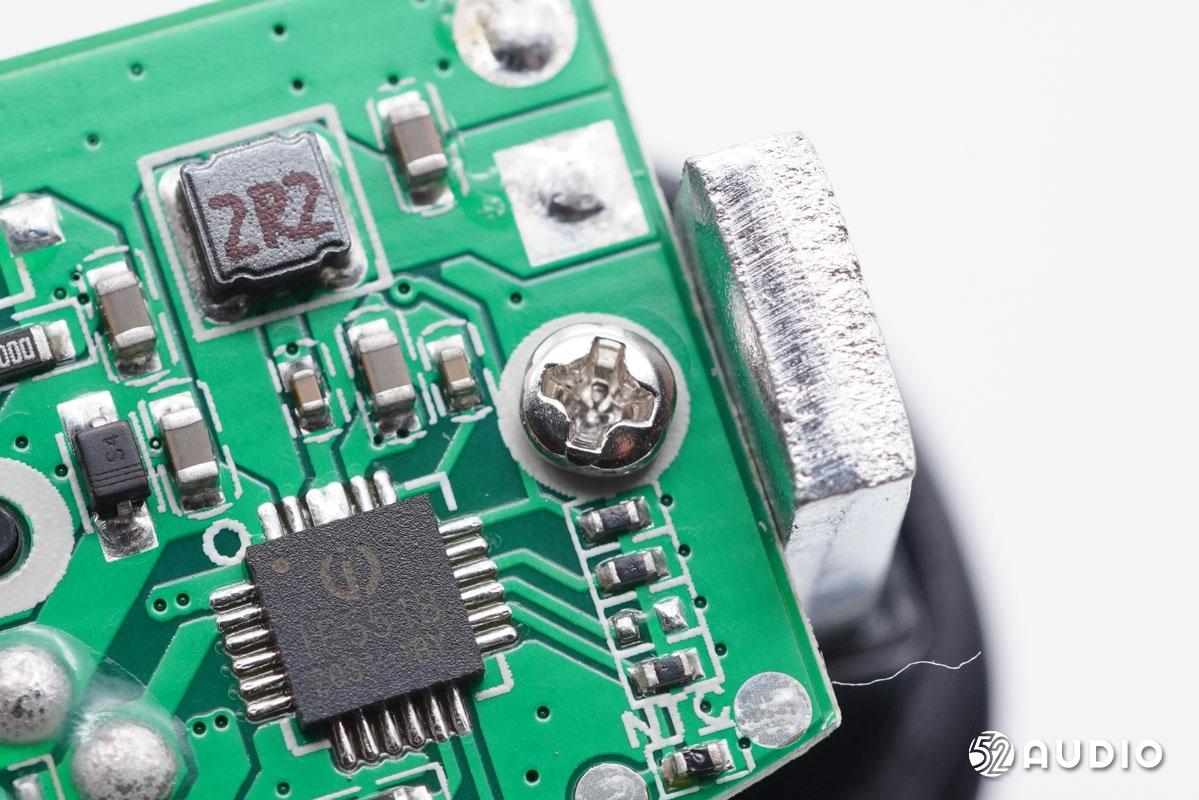

2R2升壓電感，配合電源管理芯片升壓為耳機充電。
耳機拆解
拆解完充電盒，讓我們來拆開耳機看看里面有什么秘密吧~
首先沿合模線拆下耳機頭外殼。
耳機頭外殼內設有耳機的動圈單元。

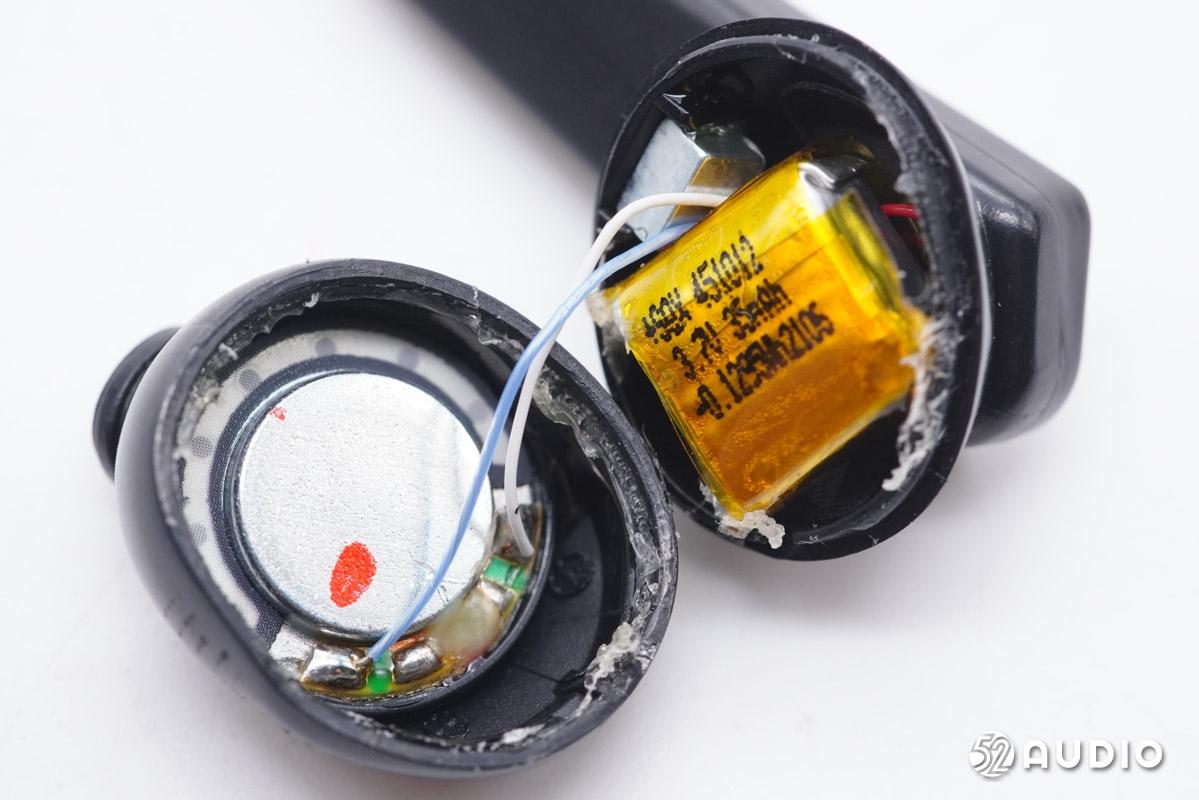

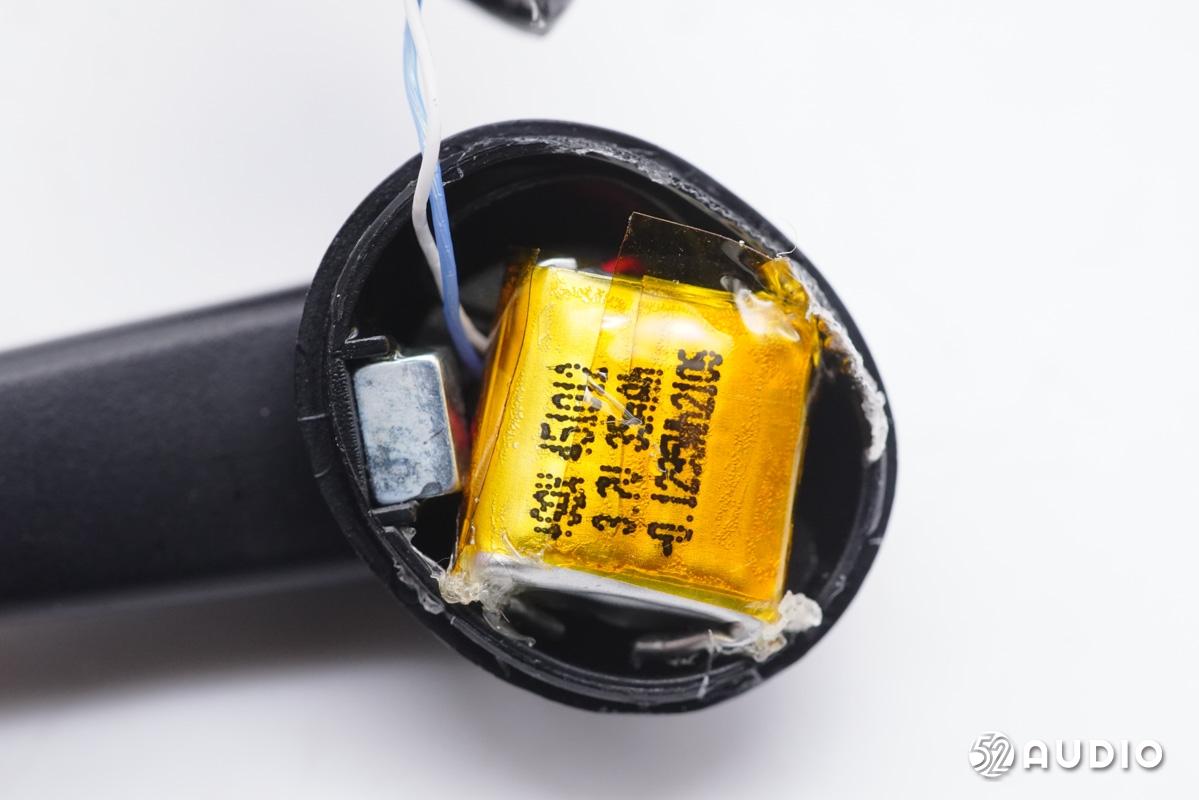

軟包電池以及磁鐵設計在了耳機頭后腔腔體內。

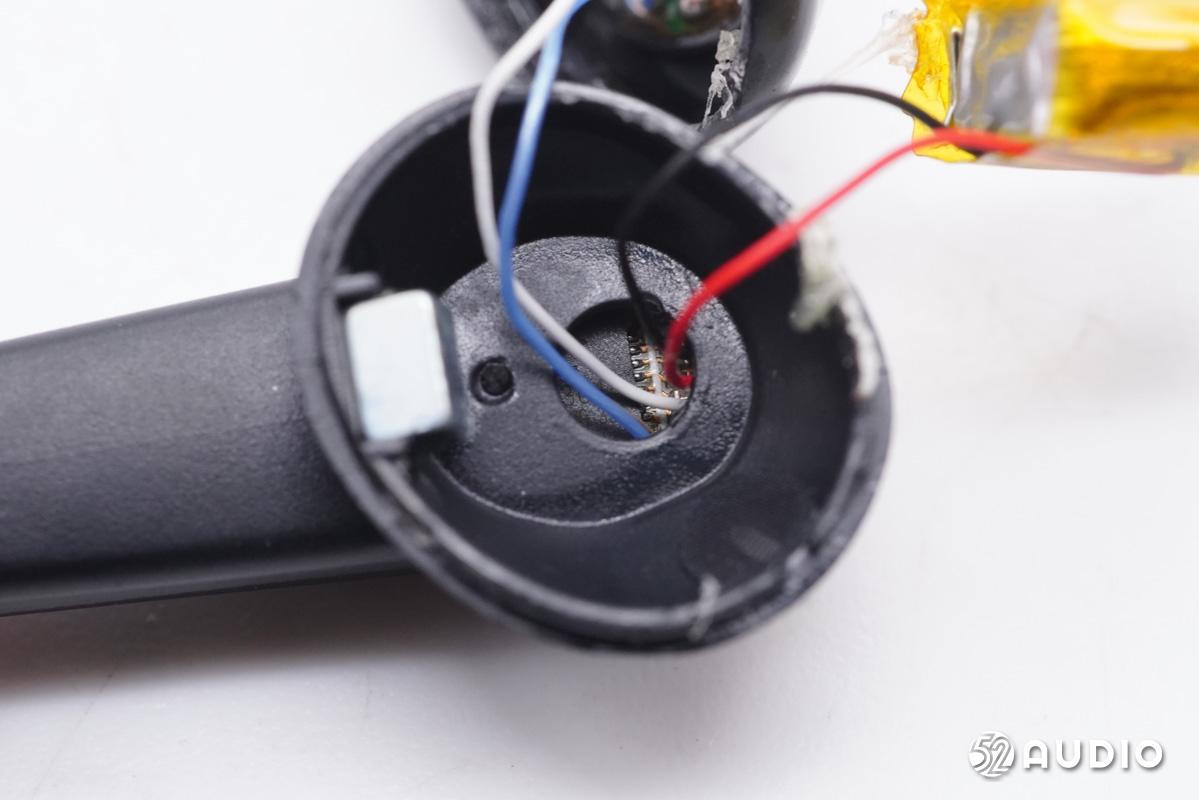

取出耳機頭后腔內的電池，耳機的動圈單元及軟包電池通過導線透過耳機頭后腔開孔連接到耳機柄上的耳機主板。

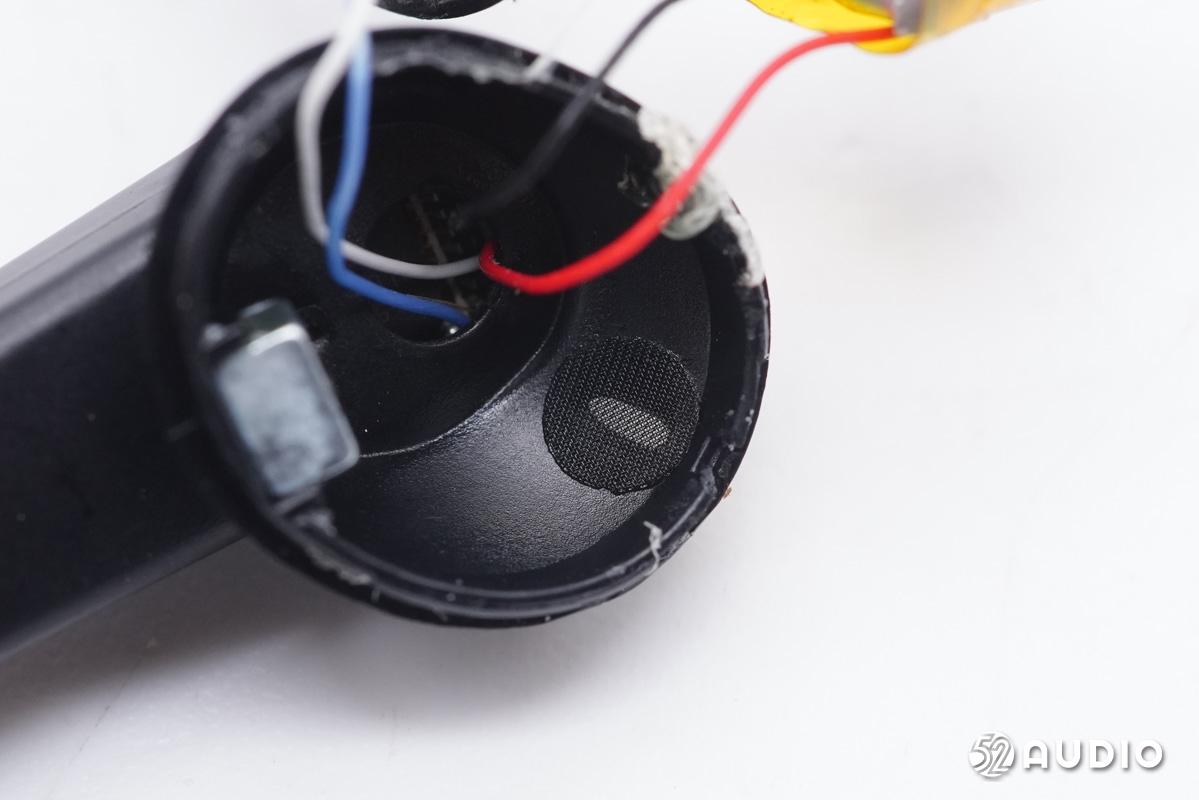

在耳機頭后腔內的調音孔一覽。

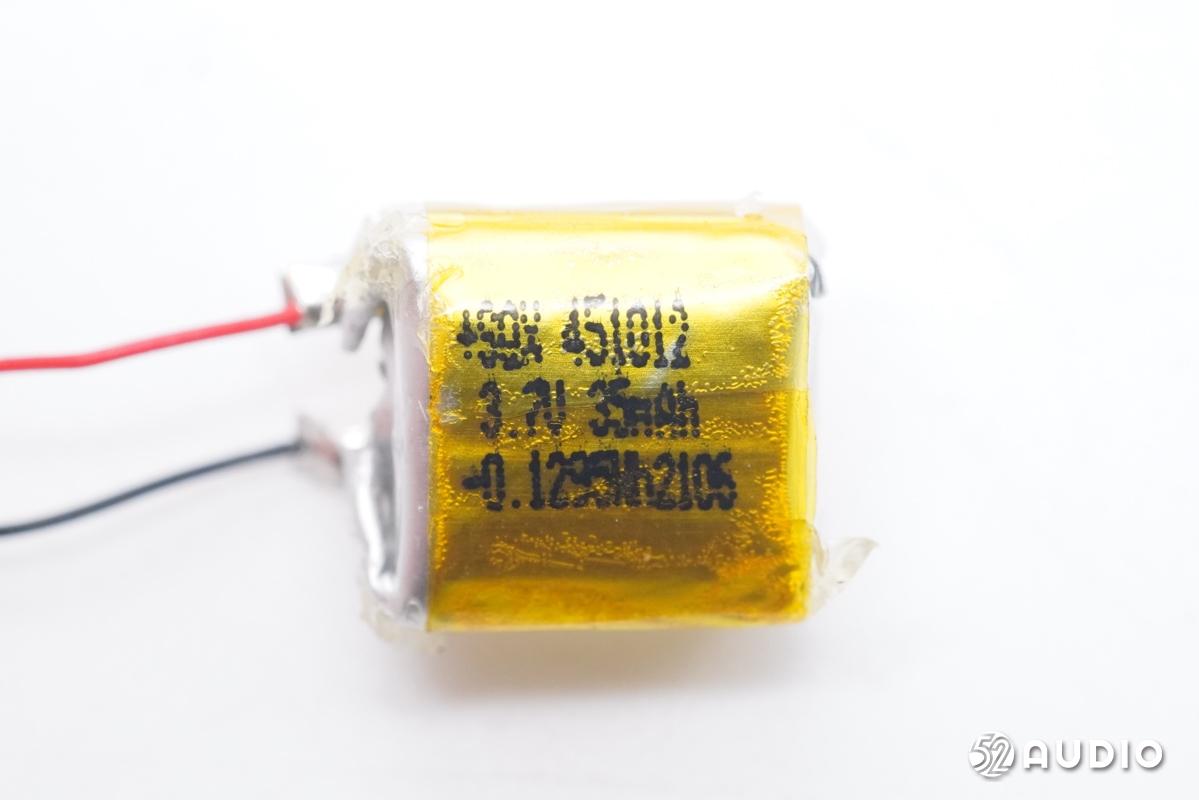

耳機電池信息一覽，型號SQX451012，額定電壓3.7V，額定容量35mAh/0.1296Wh。

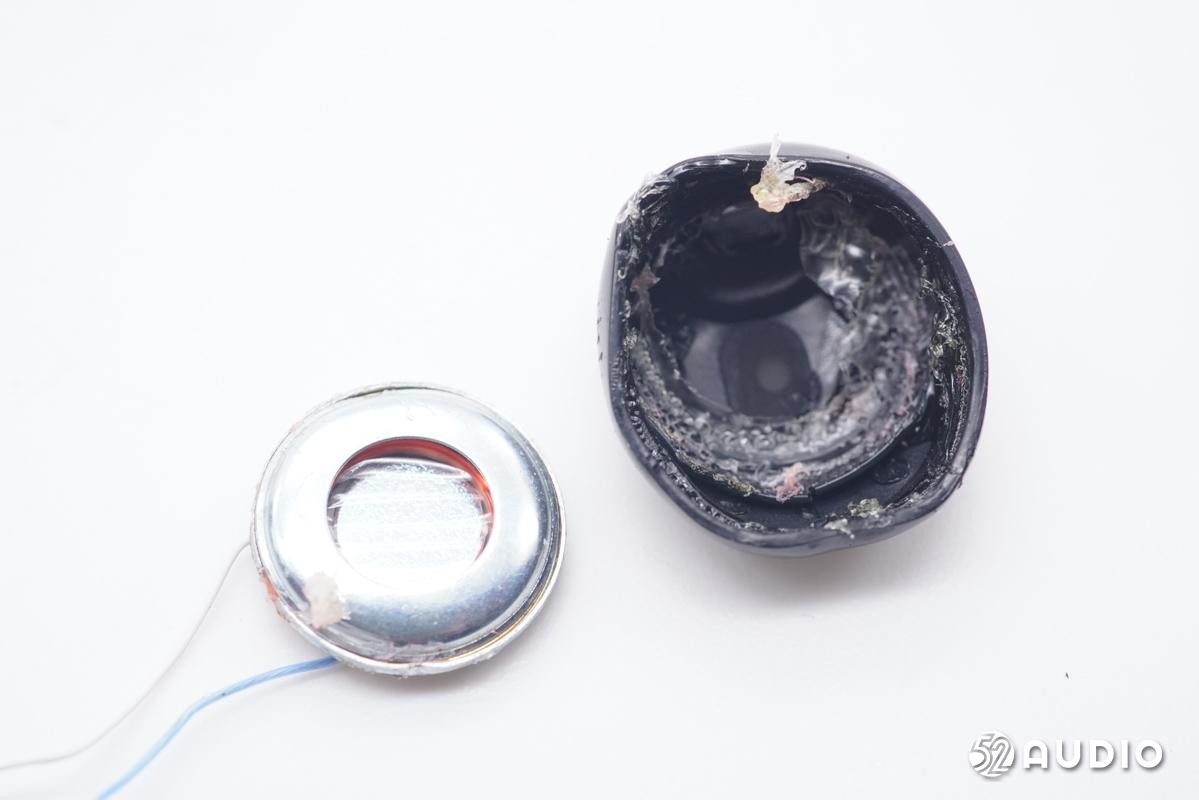

將動圈單元從耳機頭外殼上拆下，耳機頭外殼內使用了大量膠水固定動圈單元。

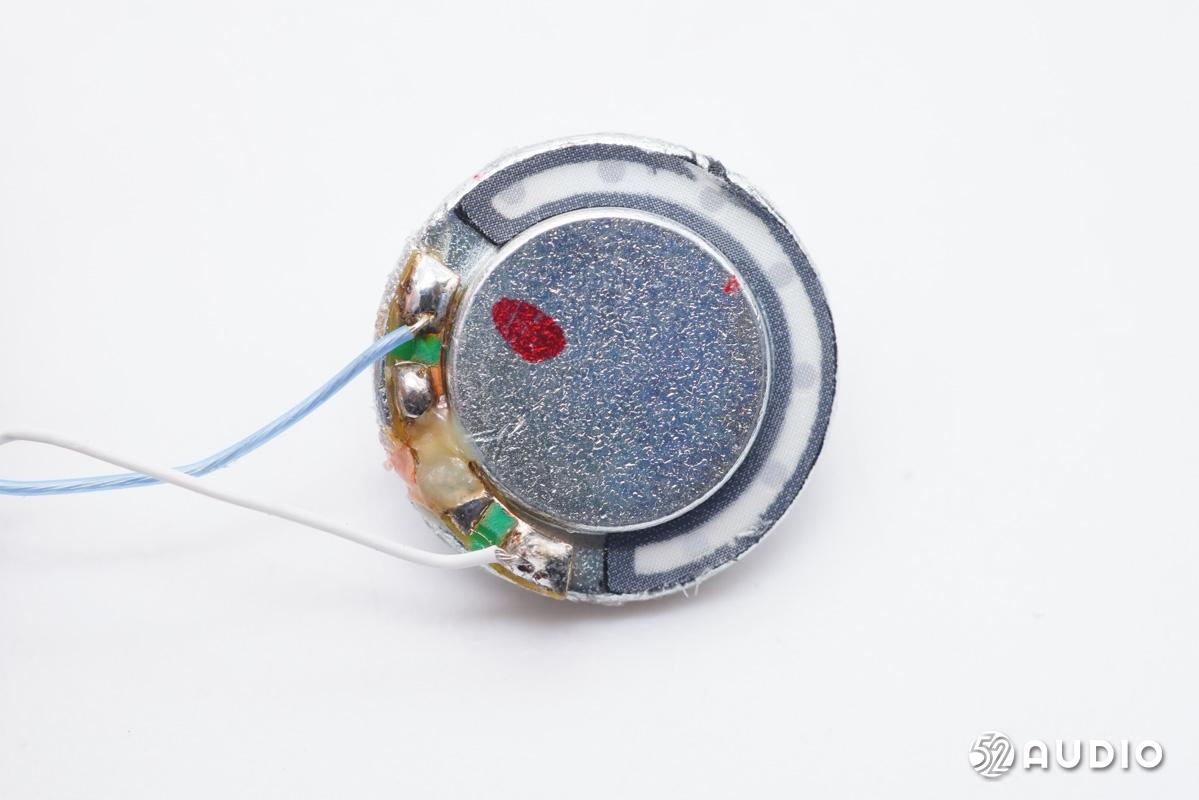

動圈單元正面一覽，設有金屬保護殼保護。

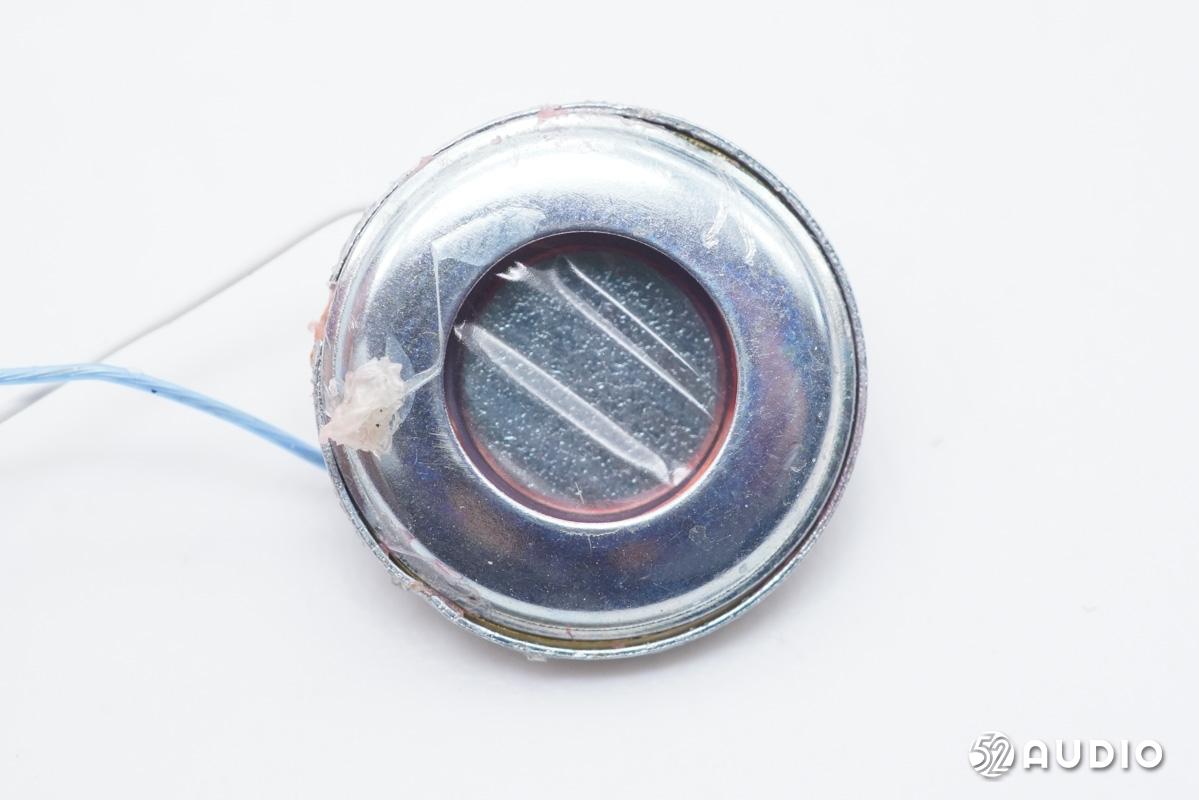

動圈單元背面一覽，設置有調音孔，提升聲學性能。
動圈單元與1元硬幣對比大小。

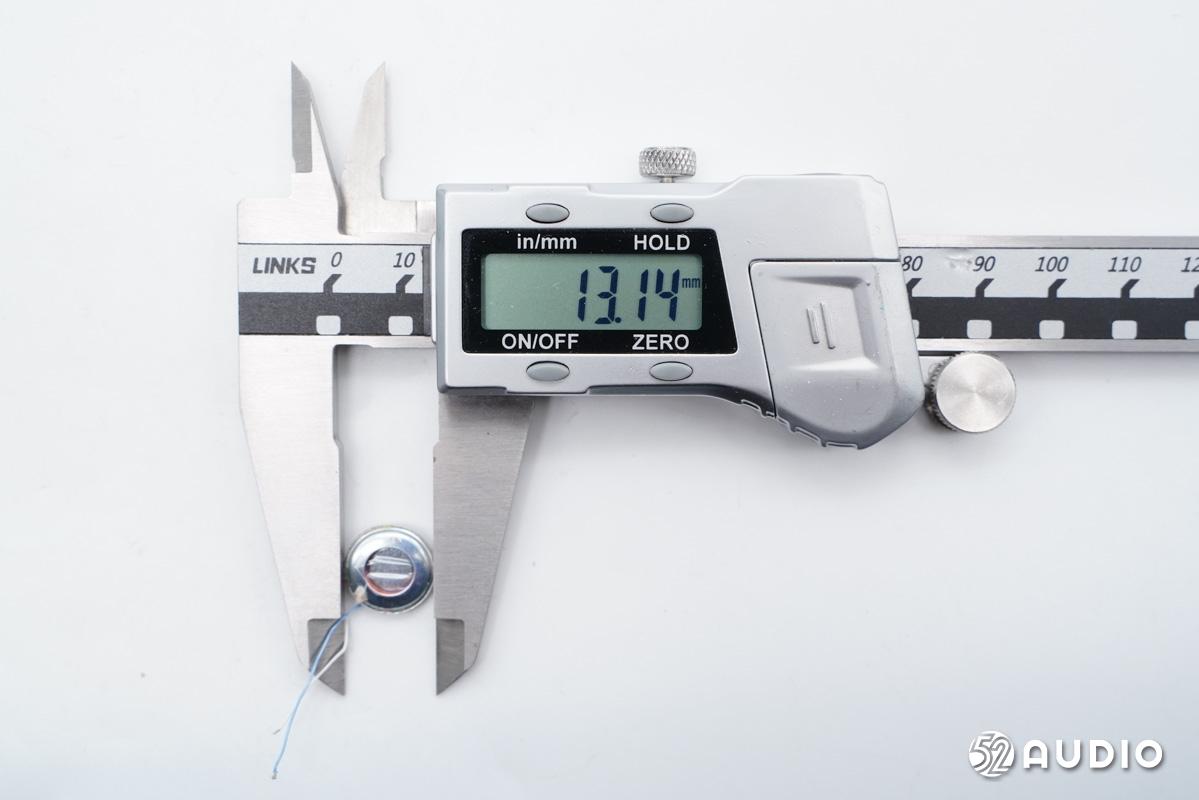

經我愛音頻網實測聯想lp6耳機動圈單元的大小約為13.14mm。
接著讓我們來看看耳機的主板吧，首先取下耳機柄底部的殼體，接著撬開耳機柄后蓋。

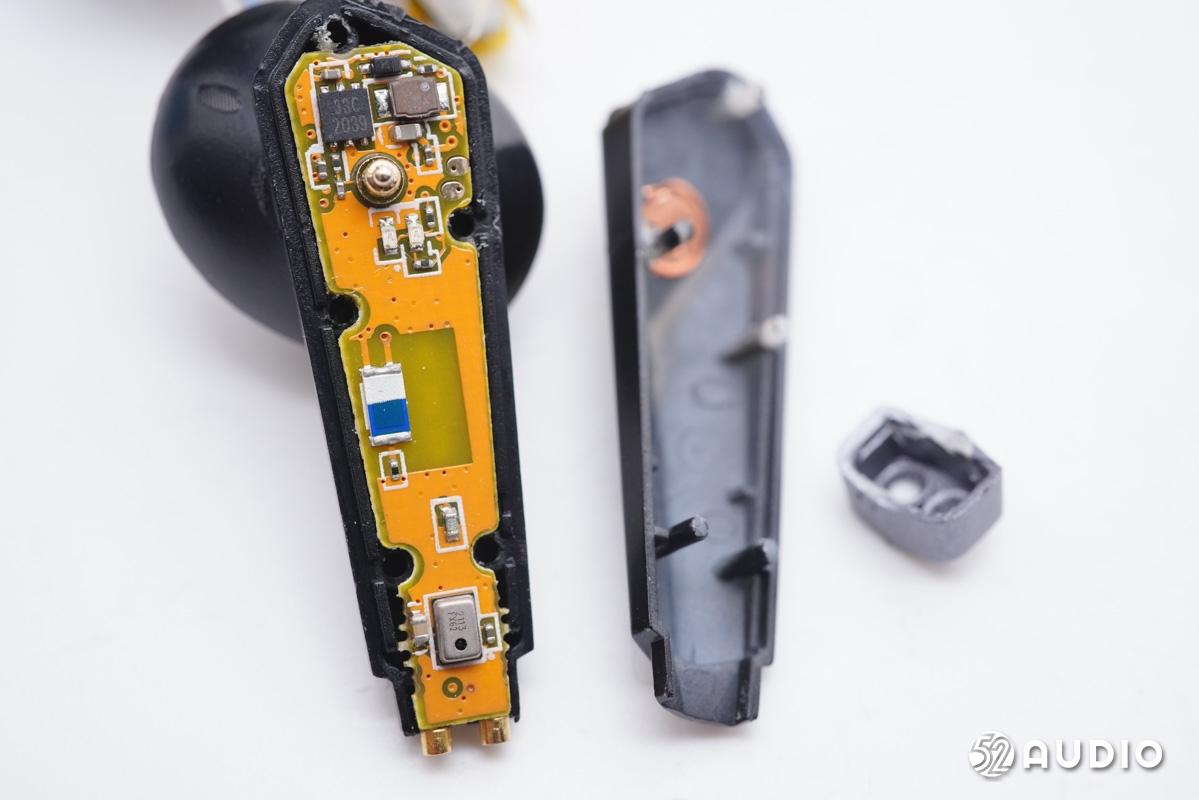

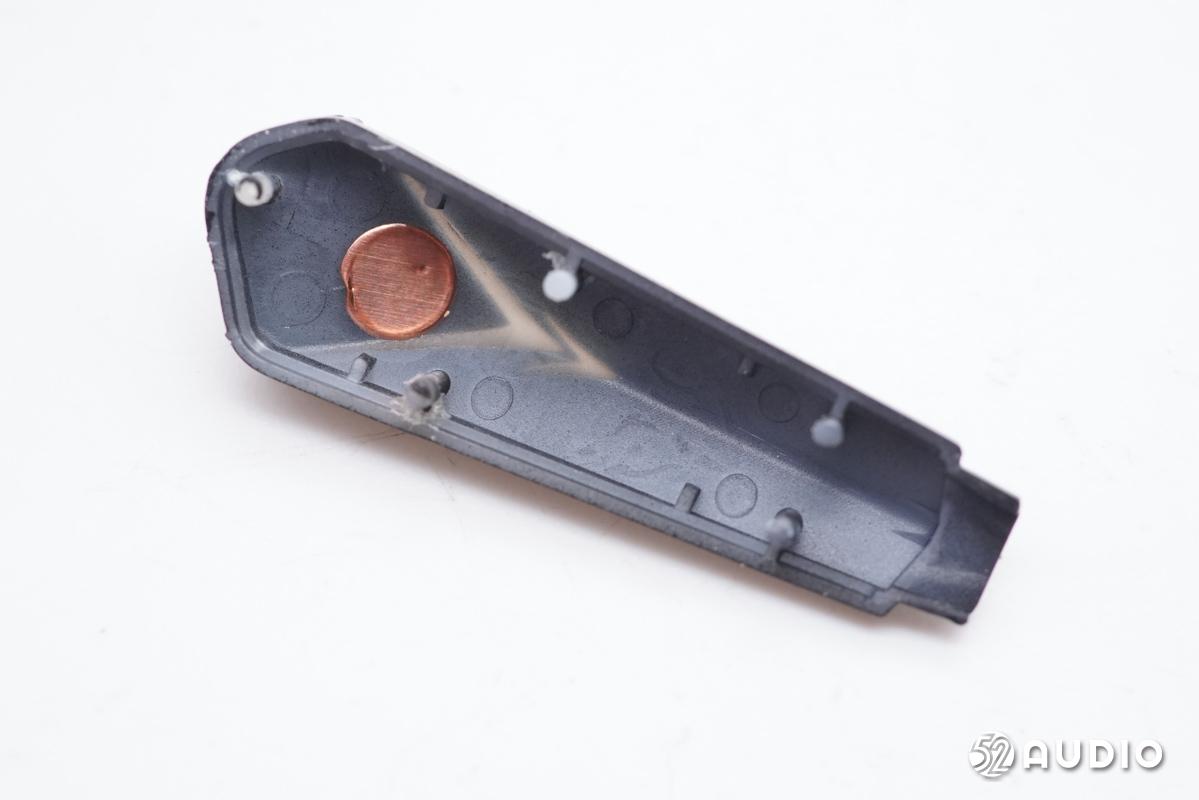

耳機柄后蓋通過柱孔定位組裝在一起，耳機柄后蓋頂部還設有感應觸摸的銅箔。

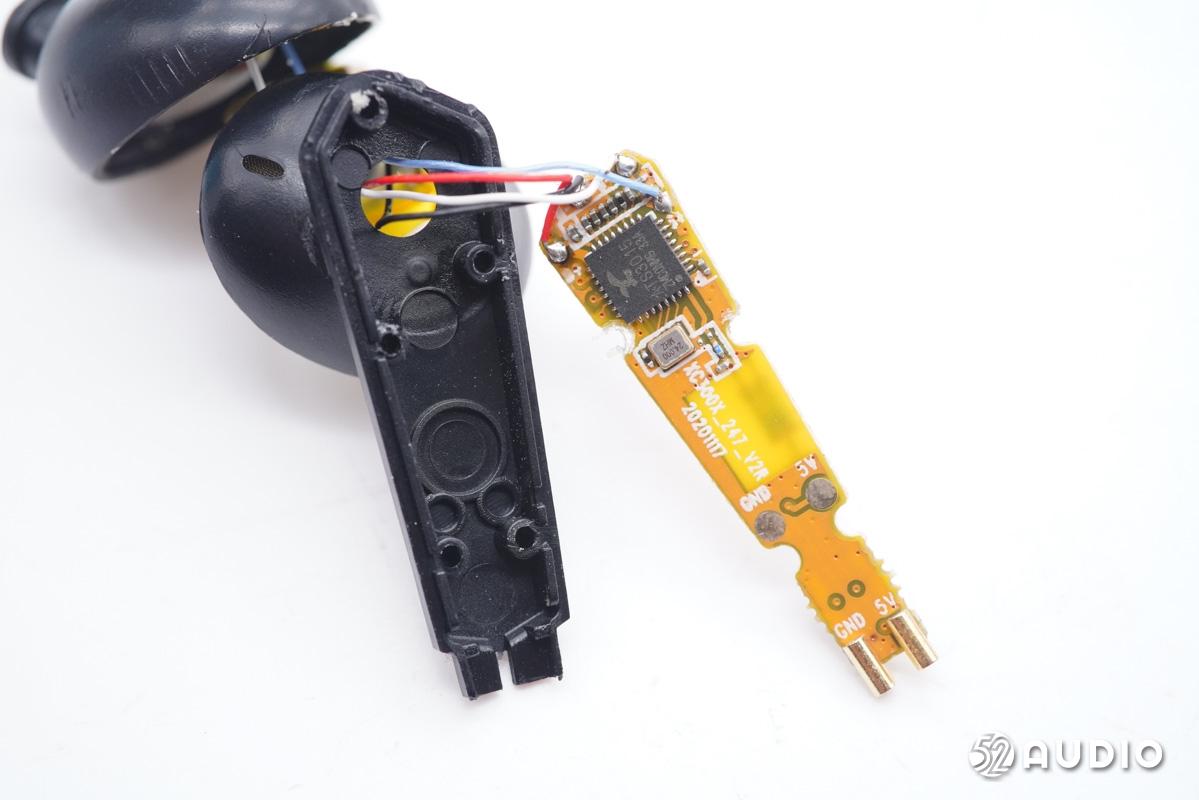

耳機主板背面一覽。
從耳機柄上取下耳機主板。
動圈單元及電池的導線采用焊接的方式連接到耳機主板。

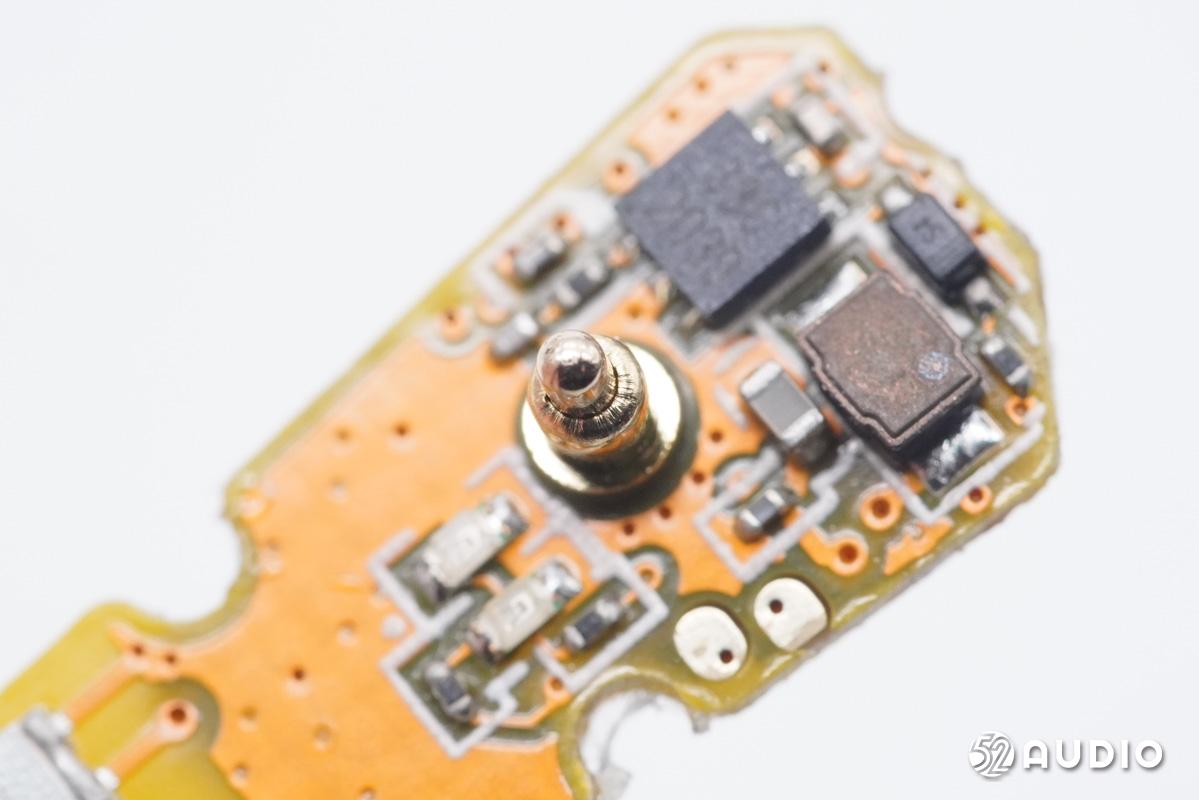

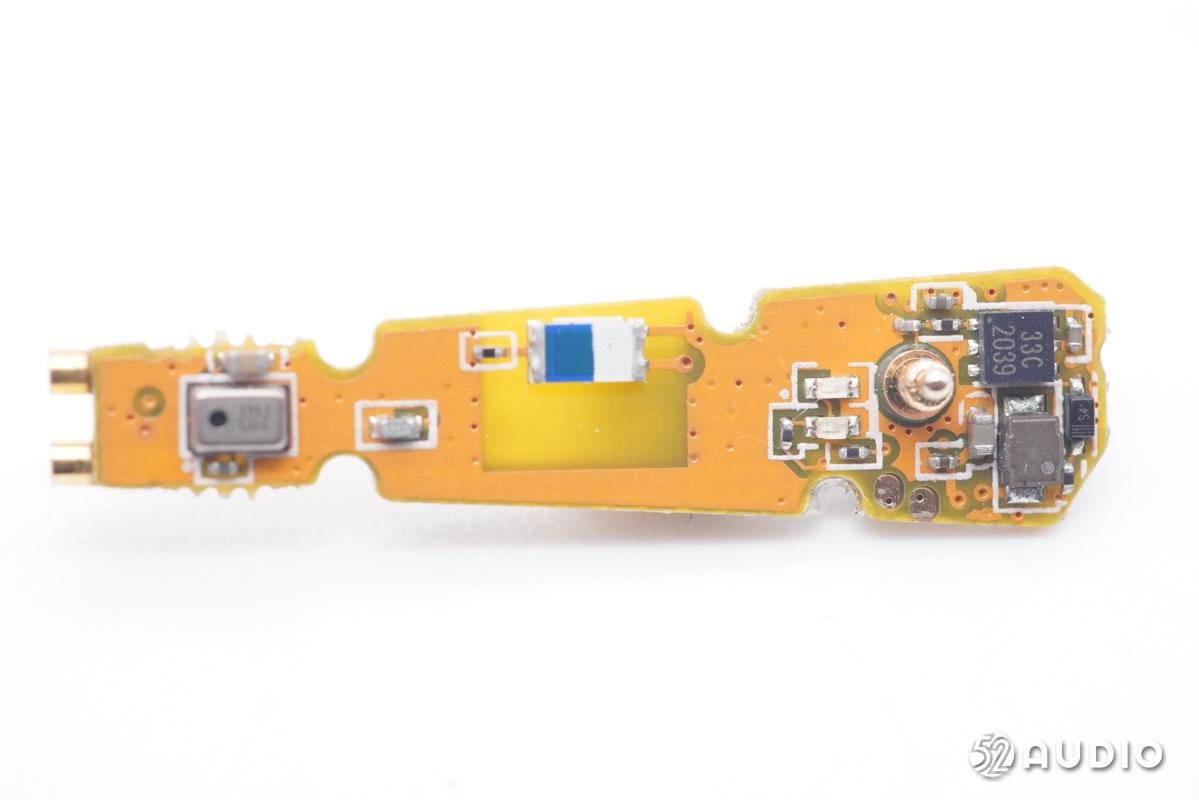

從耳機主板上分離動圈單元以及電池的導線，耳機主板電路正面一覽。

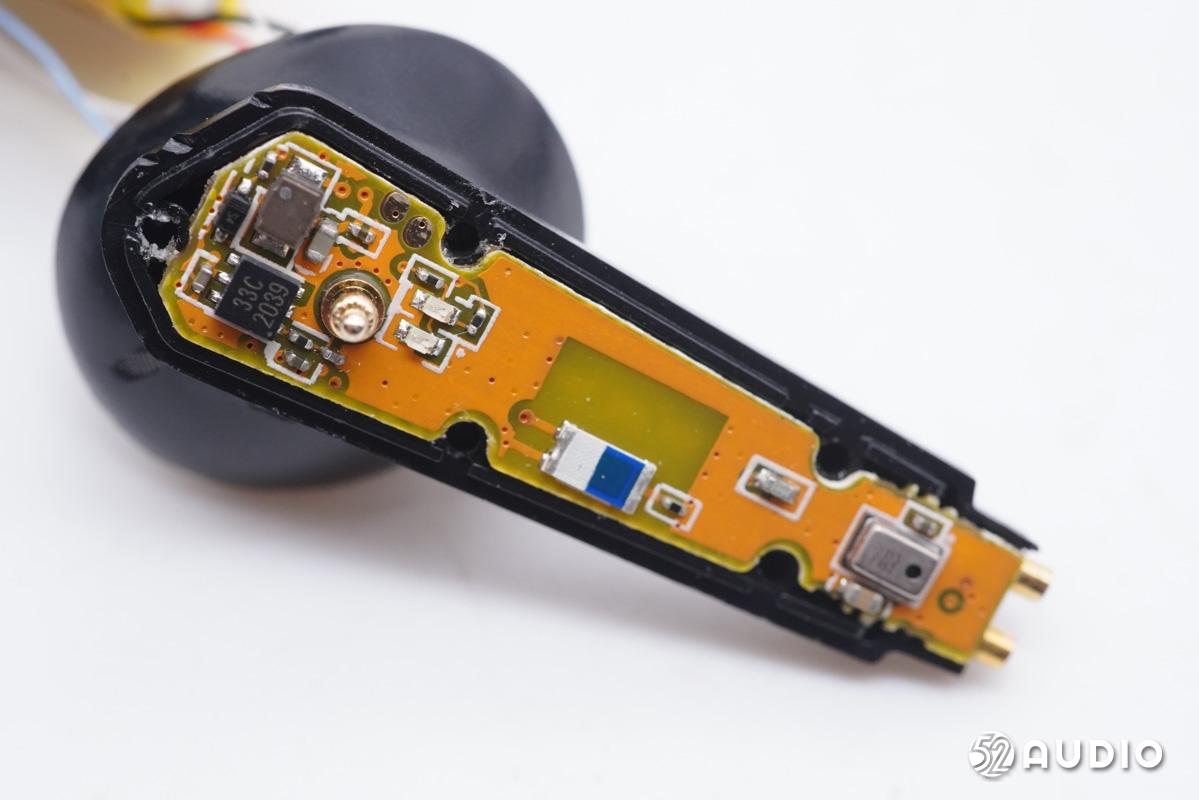

耳機主板背面電路一覽。

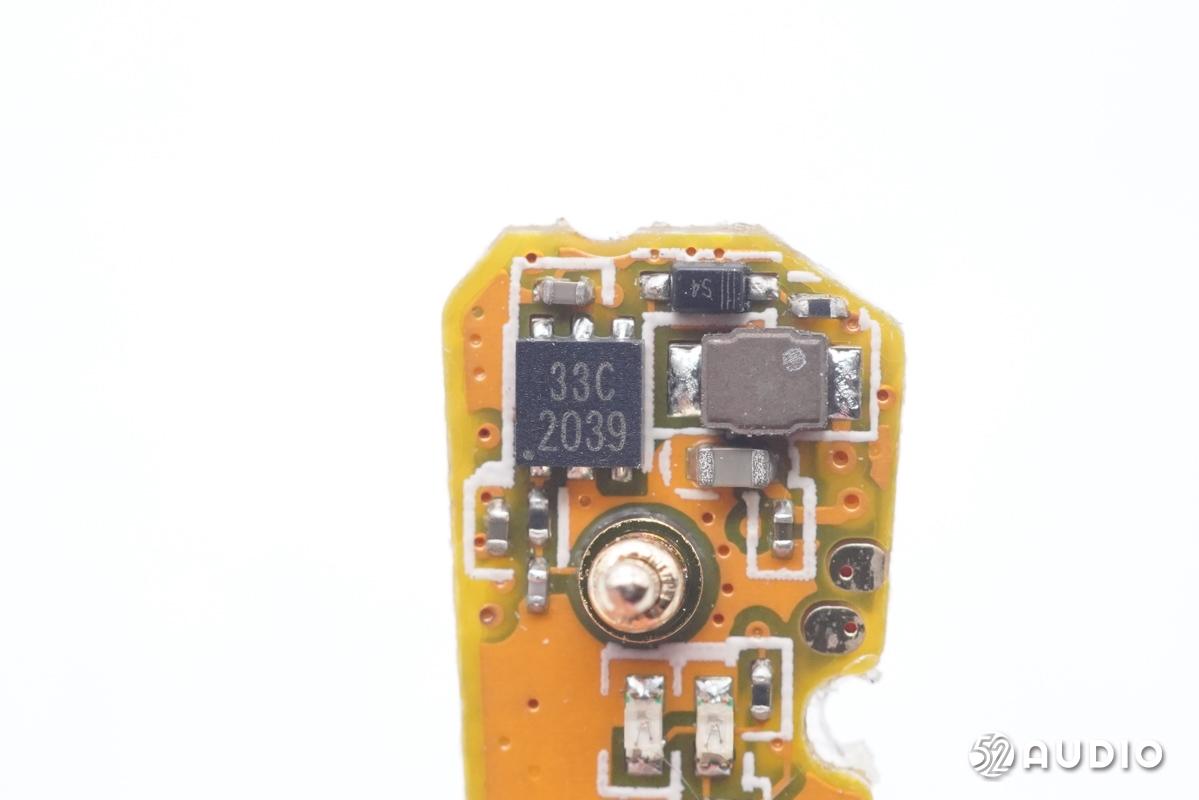

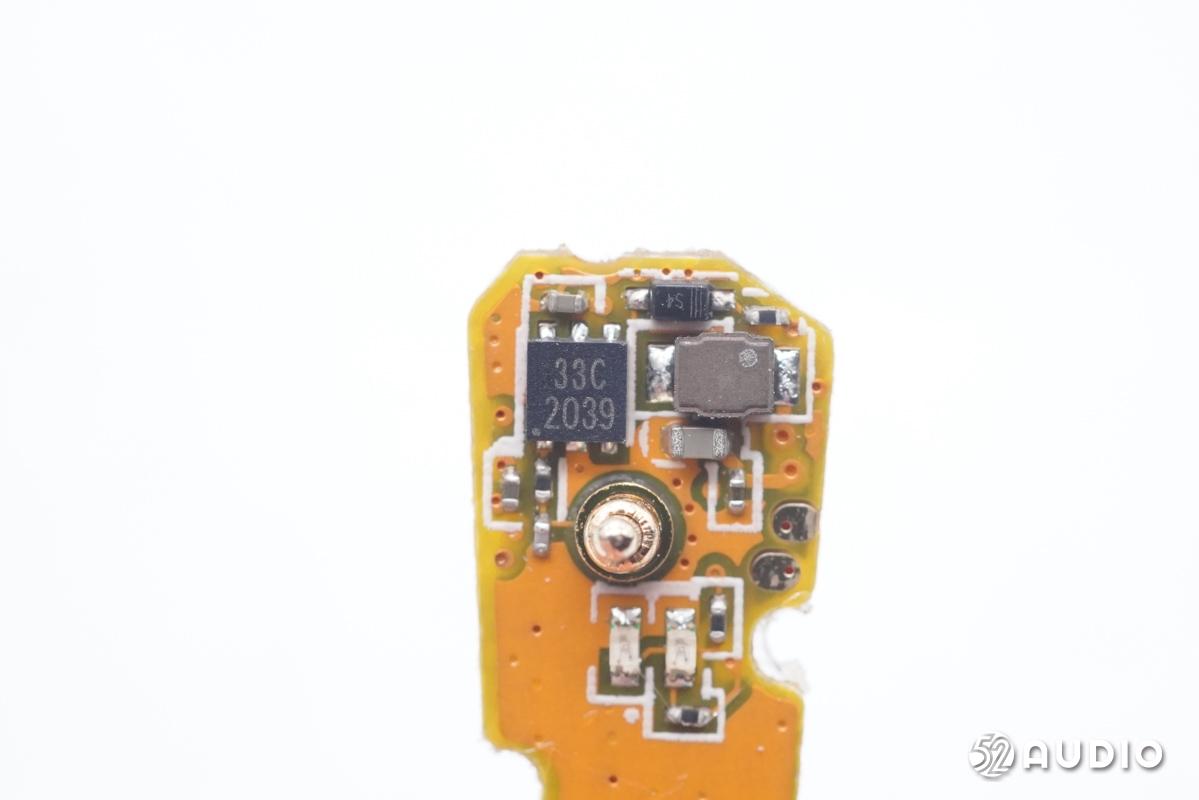

絲印33C 2039的觸摸IC，用于實現耳機的觸摸操控功能。
一顆無標的電感。
連接電容觸摸檢測貼片的pogo pin連接器。

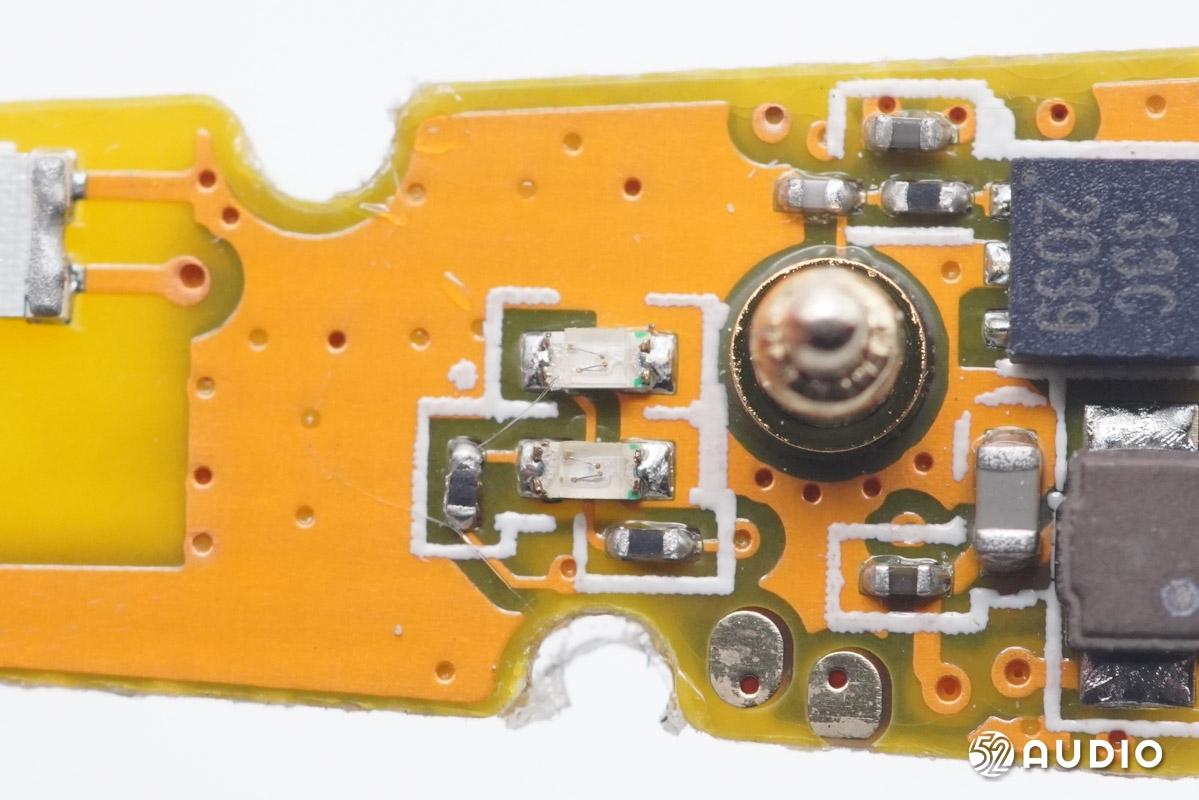

2顆用于指示耳機工作狀態的LED燈特寫。

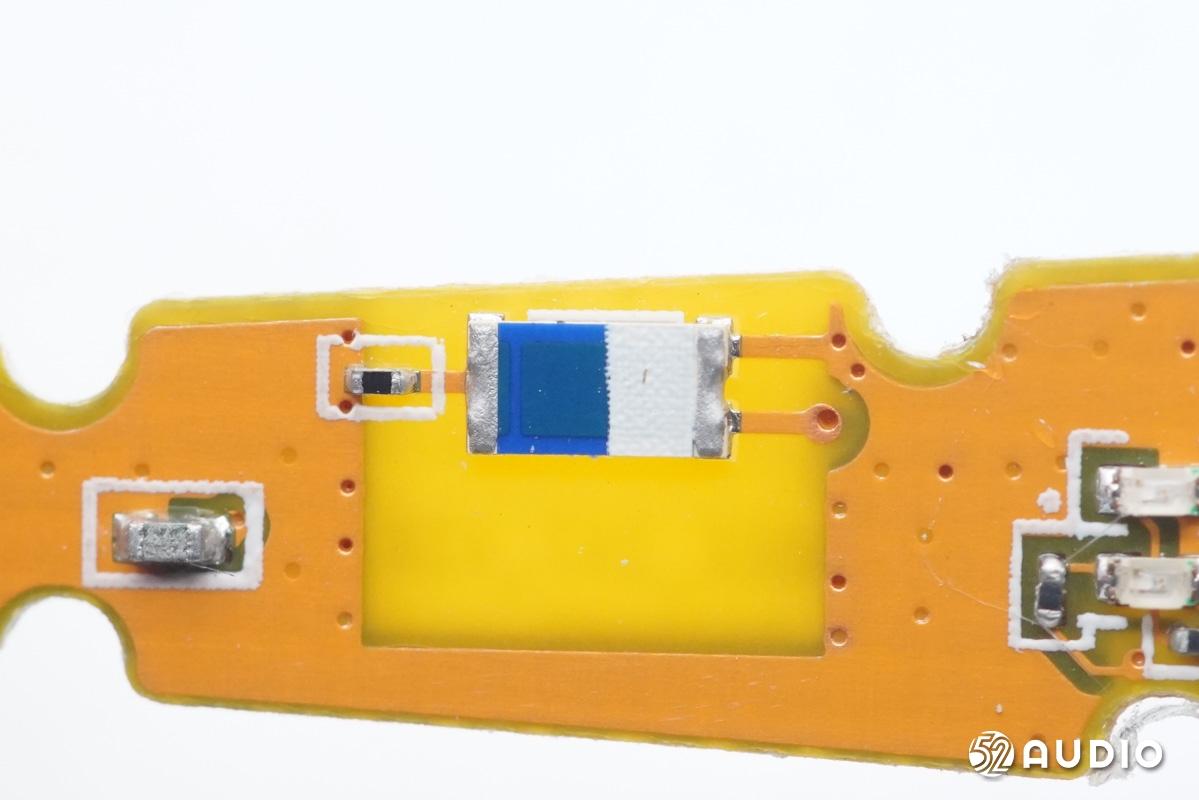

耳機陶瓷藍牙天線特寫，用于無線信號傳輸。

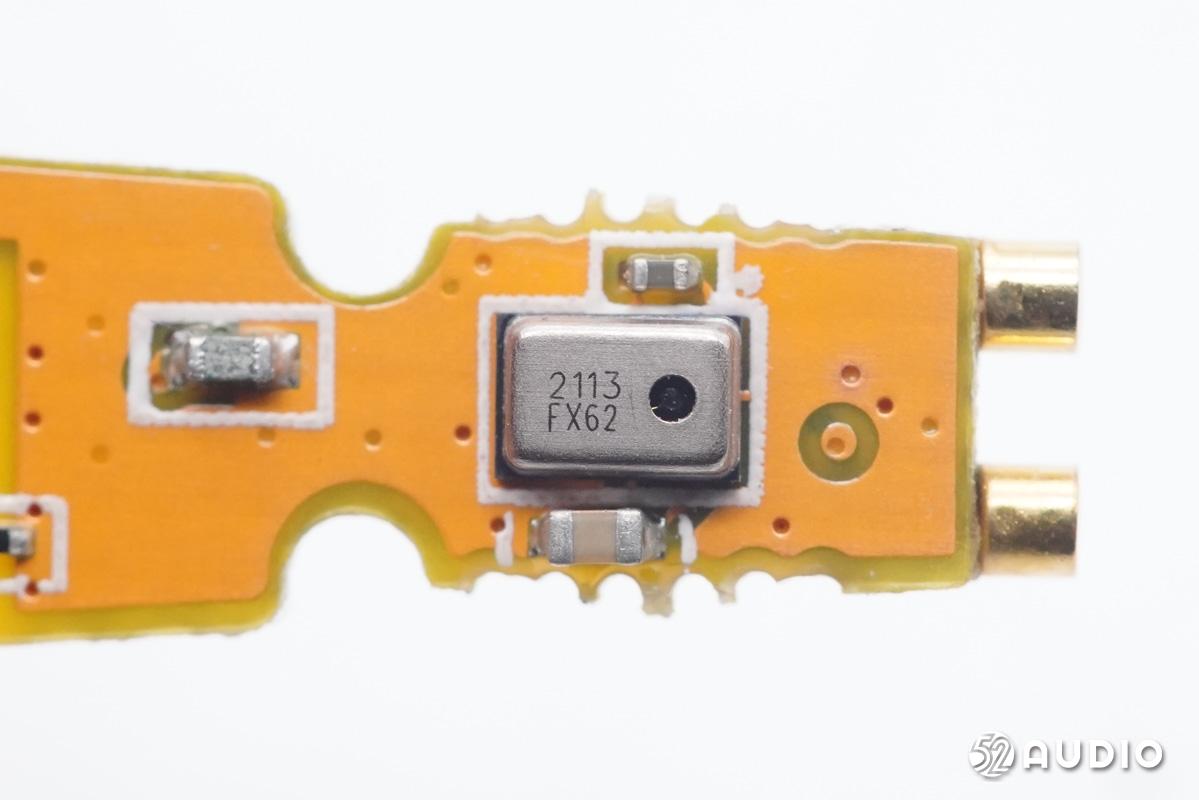

鐳雕2113 FX62的MEMS麥克風特寫，用于為耳機提供語音通話的拾音功能。

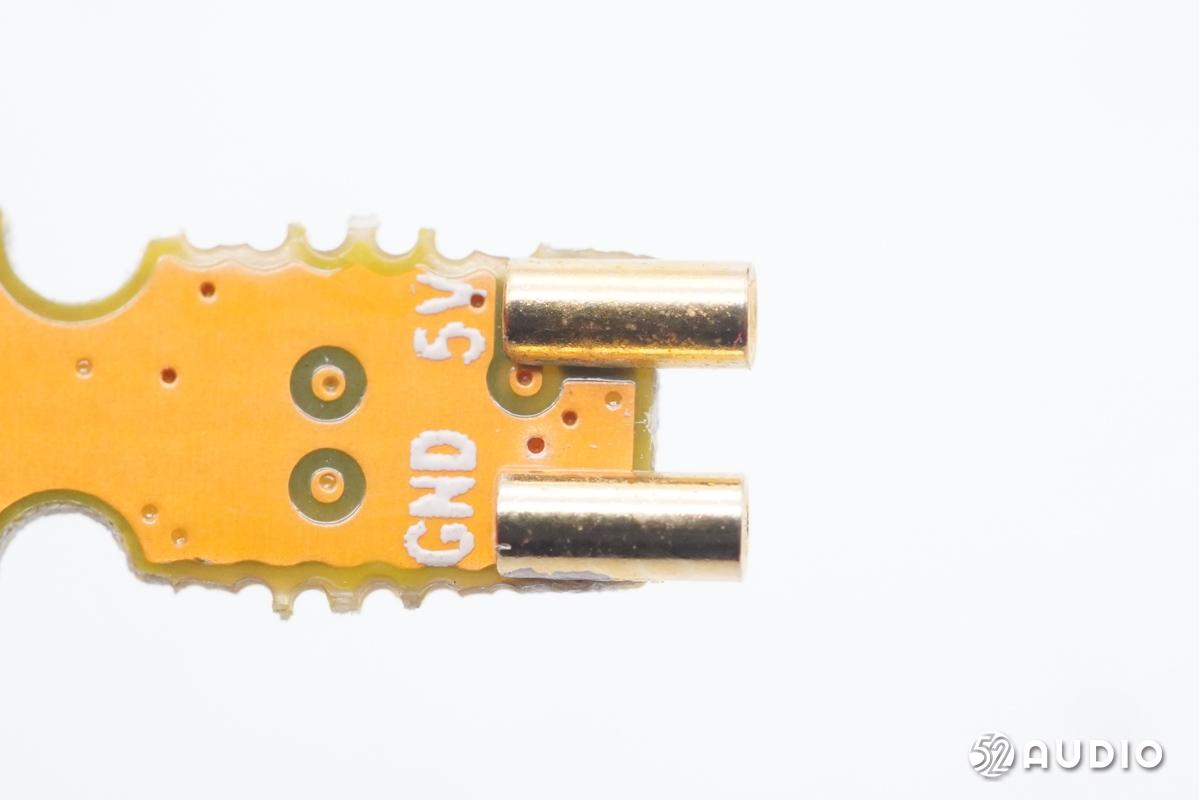

為耳機充電的金屬充電柱特寫。

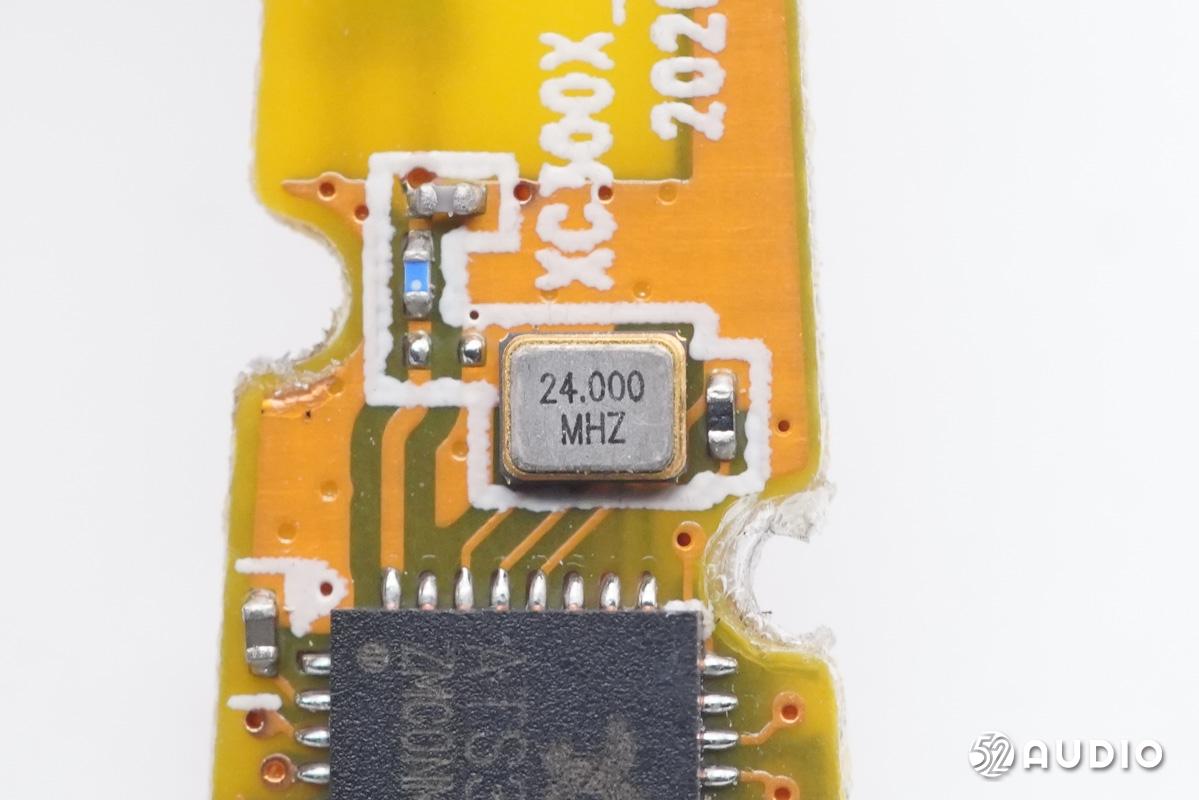

24.000MHZ的晶振特寫，為藍牙芯片提供時鐘。

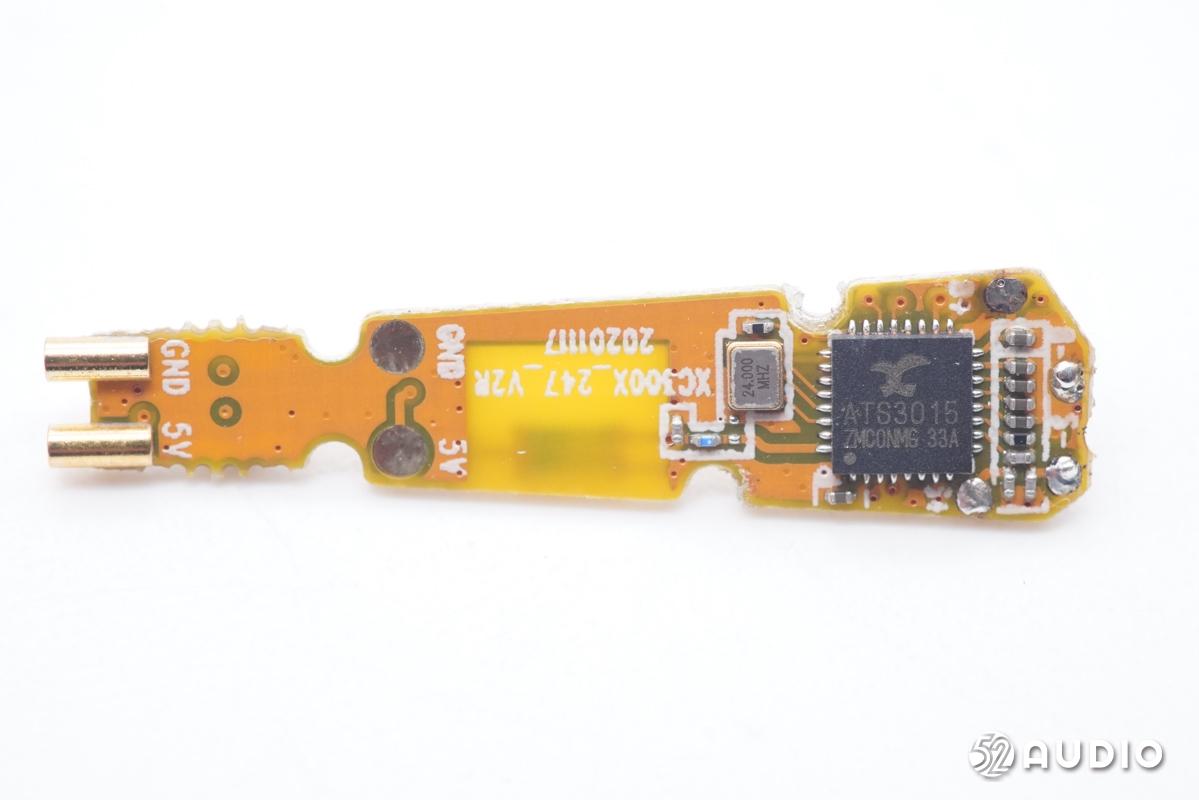

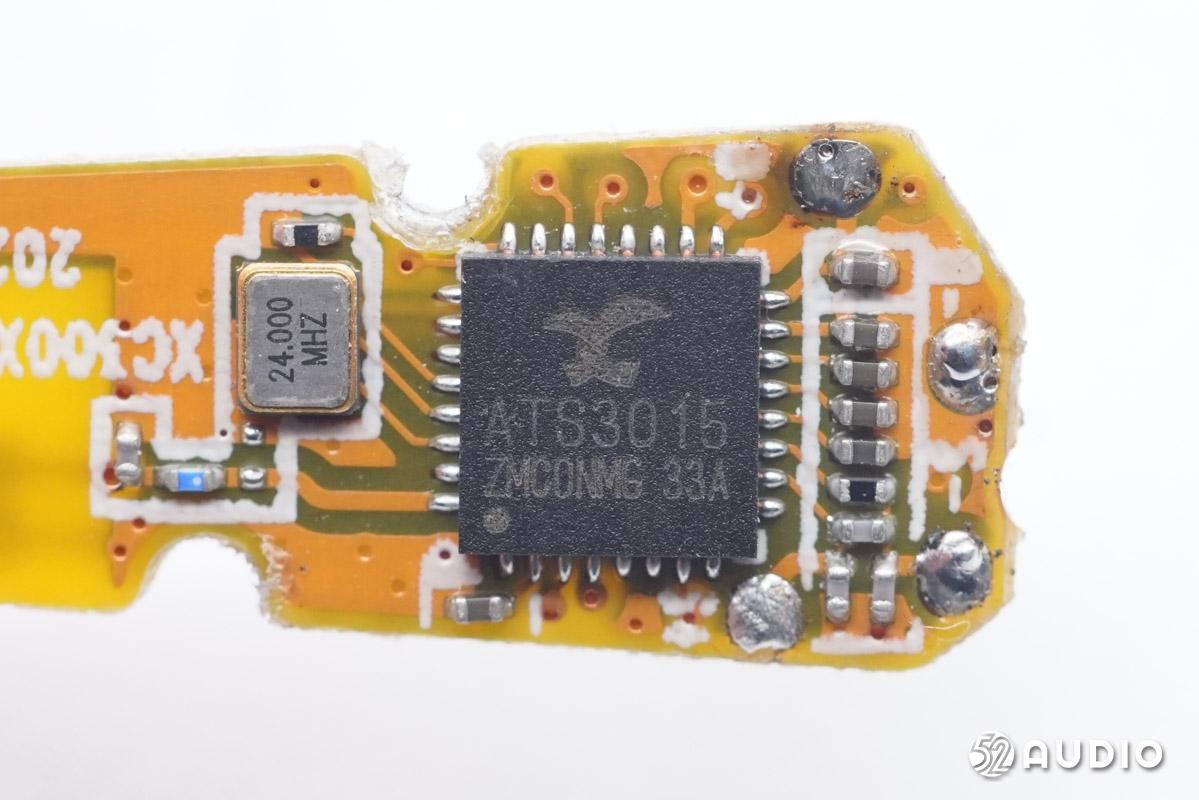

耳機內主控芯片采用了Actions炬芯科技 ATS3015 藍牙音頻SoC，具有高性能、低功耗、低成本等特點。內核采用RISC32 精簡指令集結構，內置大容量存儲空間以滿足不同的藍牙應用。支持藍牙5.3雙模，支持藍牙音頻播放，同時加載音效，支持藍牙免提通話，回聲消除和降噪算法。
據我愛音頻網拆解了解到，目前已有小度、倍思、摩托羅拉、喜馬拉雅、瘋米、網易云、公牛、綠聯、唱吧、RODE羅德等品牌旗下產品大量采用了炬芯科技的藍牙音頻主控芯片。
聯想lp6耳機拆解全家福。
三、我愛音頻網總結
聯想LP6耳機充電盒在外觀上采用了盒蓋凸起的長盒設計，在充電盒的正中央設計了兩個V型箭頭指示燈開孔非常的炫酷。聯想LP6耳機的外觀延續了充電盒棱角分明的柄式入耳設計，外觀材質與充電盒一樣為磨砂黑材質，耳機的背面同樣設有2個箭頭的指示燈開孔。
充電盒在內部配置上，設有霍爾元件實現耳機“開蓋即連，關蓋秒斷”。充電盒電池額定容量1.11Wh，配合耳機能夠?qū)崿F(xiàn)長達30小時的續航時長。電源管理方面，聯想LP6耳機采用Injoinic英集芯型號IP5518集成MCU的TWS耳機充電倉管理SoC，提供最大 500mA 充電電流，可靈活配置最大充電電流。
IP5518內置 IC 溫度和輸入電壓智能調節充電電流功能；IP5518 可實現 TWS 對耳獨立入倉檢測，檢測到耳機入倉后自動進入耳機充電模式，耳機充滿后自動進入休眠狀態，靜態電流最低可降至 20uA；可靈活定制耳機充滿判飽電流，充滿電流檢測精度高達1mA。從而實現耳機充電10分鐘即可快速開機。
耳機內部結構上，設有2個調音孔保證耳機輸出聲音的質量。為實現游戲模式的低延遲，耳機主控芯片采用了Actions炬芯科技 ATS3015 藍牙音頻SoC，具有高性能、低功耗、低成本等特點。支持藍牙5.3雙模，支持藍牙音頻播放，同時加載音效，支持藍牙免提通話，回聲消除和降噪算法。
