1. 工具說明

安裝 Docker >= 19.03: 該 Docker 版本包含 buildx。
安裝 buildx: https://github.com/docker/buildx#in
linux kernel >= 4.8: 自該 Linux 內核版本 binfmt_misc 支持 fix-binary (F) flag。fix_binary 標志允許內核在容器或 chroot 內使用 binfmt_misc 注冊的二進制格式處理程序，即使該處理程序二進制文件不是該容器或 chroot 內可見的文件系統的一部分。

Docker Buildx 是一個 docker CLI 插件，其擴展了 docker 命令，支持 Moby BuildKit 提供的功能。提供了與 docker build 相同的用戶體驗，并增加了許多新功能。

BuildKit 是下一代的鏡像構建組件，主要特點有很多，本文主要使用其可以編譯多種系統架構的特性。

網址：
https://github.com/moby/buildkit

需要注意的是，該功能僅適用于 Docker v19.03+ 版本。

本文將講解如何使用 Buildx 構建多種系統架構的鏡像。

在開始之前，已經默認你在 Linux 系統（各大發行版）下安裝好了 64 位的 Docker。

在寫本文時，使用的 Docker 版本號是 19.03.11。

root@i-3uavns2y:~#dockerversion
Client:DockerEngine-Community
Version:19.03.11
APIversion:1.40
Goversion:go1.13.10
Gitcommit:42e35e61f3
Built:MonJun109:13:482020
OS/Arch:linux/amd64
Experimental:true
Server:DockerEngine-Community
Engine:
Version:19.03.11
APIversion:1.40(minimumversion1.12)
Goversion:go1.13.10
Gitcommit:42e35e61f3
Built:MonJun109:12:262020
OS/Arch:linux/amd64
Experimental:false
containerd:
Version:1.2.13
GitCommit:7ad184331fa3e55e52b890ea95e65ba581ae3429
runc:
Version:1.0.0-rc10
GitCommit:dc9208a3303feef5b3839f4323d9beb36df0a9dd
docker-init:
Version:0.18.0
GitCommit:fec3683
root@i-3uavns2y:~#uname-a
Linuxi-3uavns2y4.15.0-55-generic#60-UbuntuSMPTueJul218:22:20UTC2019x86_64x86_64x86_64GNU/Linux

2. 運行原理

Buildx 本質上調用了 buildkit 的 api，構建是在 buildkit 的環境中進行的。是否支持多架構，取決于 buildkit 的環境，如果需要 buildkit 支持多架構，需要在宿主機執行（當然這個不是必須的，按構建的需求進行控制）

BuildKit 旨在為多個平臺進行構建，而不僅適用于調用構建的用戶碰巧運行的體系結構和操作系統。

調用構建時，您可以設置--platform 標志以指定構建輸出的目標平臺（例如 linux/amd64，linux/arm64、或 darwin/amd64）。

當當前構建器實例由 docker-container 或 kubernetes 驅動程序支持時，您可以一起指定多個平臺。在這種情況下，它會構建一個清單列表，其中包含所有指定架構的類型。當你在 docker run or 中使用這個鏡像時 docker service，Docker 會根據節點的平臺選擇正確的鏡像。

您可以使用 Buildx 和 Dockerfiles 支持的三種不同策略構建多平臺鏡像：

1 在內核中使用 QEMU 仿真支持
2 使用相同的構建器實例在多個本機節點上構建
3 使用 Dockerfile 中的一個階段交叉編譯到不同的架構

如果您的節點已經支持 QEMU，那么 QEMU 是最簡單的入門方式（例如，如果您使用的是 Docker Desktop）。它不需要對 Dockerfile 進行任何更改，并且 BuildKit 會自動檢測可用的二級架構。當 BuildKit 需要為不同的架構運行二進制文件時，它會通過在 binfmt_misc 處理程序中注冊的二進制文件自動加載它。

要使 binfmtmisc 在主機操作系統上注冊的 QEMU 二進制文件在容器內透明地工作，它們必須使用該 fixbinary 標志進行注冊。這需要內核 >= 4.8 和 binfmt-support >= 2.1.7。您可以通過檢查在
/proc/sys/fs/binfmt_misc/qemu-*是否有內容來檢查是否正確注冊。雖然 Docker Desktop 預先配置了 binfmt_misc 對其他平臺的支持，但對于其他安裝，它可能需要使用 tonistiigi/binfmt 鏡像進行安裝。

root@i-tpmja312:~#dockerrun--privileged--rmtonistiigi/binfmt--installall
root@i-tpmja312:~#ls/proc/sys/fs/binfmt_misc/qemu-*
/proc/sys/fs/binfmt_misc/qemu-aarch64/proc/sys/fs/binfmt_misc/qemu-ppc64le
/proc/sys/fs/binfmt_misc/qemu-arm/proc/sys/fs/binfmt_misc/qemu-riscv64
/proc/sys/fs/binfmt_misc/qemu-mips64/proc/sys/fs/binfmt_misc/qemu-s390x
/proc/sys/fs/binfmt_misc/qemu-mips64el

使用多個原生節點可以更好地支持 QEMU 無法處理的更復雜的情況，并且通常具有更好的性能。您可以使用該--Append 標志向構建器實例添加其他節點。

2. 啟用 Buildx

Docker 在 19.03 引入了一個新的特性，使得 Docker 可以構建不同 CPU 體系結構的鏡像，比如 ARM 鏡像，這是不必引入模擬器的情況下，Docker 自身所提供的原生統一構建機制，但是使用時需要進行設定才能進行使用。(從 v20.10 版本開始，Docker CLI 所有實驗特性的命令均默認開啟，無需再進行配置或設置系統環境變量。)

buildx 命令屬于實驗特性，因此首先需要開啟該特性。

問題現象

直接使用時可能會出現如下問題，因為沒開啟實驗特性

root@i-3uavns2y:~#dockerbuildxversion
docker:'buildx'isnotadockercommand.
See'docker--help'

永久開啟 dockerd 的實驗特性

編輯 ~/.docker/config.json 文件，新增如下內容（以下的演示適用于事先不存在 .docker 目錄的情況下）,使用 docker version 命令查看版本信息，配置生效后可以看到 Server: Docker Engine 中有 Experimental: true ：

root@i-3uavns2y:~#mkdir~/.docker
root@i-3uavns2y:~#cat>~/.docker/config.json<<EOF
{
"experimental":"enabled"
}
EOF
root@i-3uavns2y:~#dockerbuildxversion
github.com/docker/buildxv0.3.1-tp-docker6db68d029599c6710a32aa7adcba8e5a344795a7

臨時開啟

Linux/macOS 下或者通過設置環境變量的方式（不推薦）：

$exportDOCKER_CLI_EXPERIMENTAL=enabled
$dockerbuildxversion
github.com/docker/buildxv0.3.1-tp-docker6db68d029599c6710a32aa7adcba8e5a344795a7

3. 新建 builder 實例

在 Docker 19.03+ 版本中可以使用 docker buildx build 命令使用 BuildKit 構建鏡像。該命令支持 --platform 參數可以同時構建支持多種系統架構的 Docker 鏡像，大大簡化了構建步驟。

Docker 在 Linux 系統架構下是不支持 arm 架構鏡像，因此我們可以運行一個新的容器讓其支持該特性，Docker 桌面版則無需進行此項設置（mac 系統）。

在內核中使用 QEMU 仿真支持來進行多架構鏡像構建

#安裝模擬器（用于多平臺鏡像構建）
$dockerrun--rm--privilegedtonistiigi/binfmt:latest--installall

注：docker/binfmt 可以參考網址：
https://hub.docker.com/r/docker/binfmt/tags 獲取最新鏡像

由于 Docker 默認的 builder 實例不支持同時指定多個 --platform，我們必須首先創建一個新的 builder 實例。同時由于國內拉取鏡像較緩慢，我們可以使用配置了鏡像加速地址
dockerpracticesig/buildkit:master 鏡像替換官方鏡像

如果你有私有的鏡像加速器，可以基于
https://github.com/docker-practice/buildx 構建自己的 buildkit 鏡像并使用它。

#適用于國內環境
root@i-3uavns2y:~#dockerbuildxcreate--use--name=mybuilder-cn--driverdocker-container--driver-optimage=dockerpracticesig/buildkit:master

#適用于騰訊云環境(騰訊云主機、coding.net持續集成)
root@i-3uavns2y:~#dockerbuildxcreate--use--name=mybuilder-cn--driverdocker-container--driver-optimage=dockerpracticesig/buildkit:master-tencent
#使用默認鏡像
root@i-3uavns2y:~#dockerbuildxcreate--namemybuilder--driverdocker-container

#使用新創建好的builder實例
root@i-3uavns2y:~#dockerbuildxusemybuilder

查看已有的 builder 實例

root@i-tpmja312:~#dockerbuildxls
NAME/NODEDRIVER/ENDPOINTSTATUSPLATFORMS
mybuilder*docker-container
mybuilder0unix:///var/run/docker.sockinactive
defaultdocker
defaultdefaultrunninglinux/amd64,linux/386

4. 新建 Dockerfile 文件

要想構建多種系統架構的鏡像，還需要一個支持的 Dockerfile 文件，這里面多架構鏡像最主要的就是基礎鏡像和安裝的軟件都需要支持多架構

以下是一個示例的 Dockerfile 文件，該 Dockerfile 文件內容如下：

mkdir~/demo
cd~/demo
cat>Dockerfile<<EOF
FROM--platform=$TARGETPLATFORMalpine
RUNuname-a>/os.txt
CMDcat/os.txt
EOF

$TARGETPLATFORM 是內置變量，由 --platform 參數來指定其值。

由于是基于 alpine 的鏡像來制作的，而 alpine 是支持以下 7 種系統架構的，因此我們制作的鏡像也就跟著支持這 7 種系統架構。

linux/amd64,linux/arm/v6,linux/arm/v7,linux/arm64/v8,linux/386,linux/ppc64le,linux/s390x

更友好一點的架構名稱如下：

amd64,arm32v6,arm32v7,arm64v8,i386,ppc64le,s390x

這里穿插一句吐槽,簡單統計了一下，ARM 的系統架構有如下各種簡稱：

arm64,armv8l,arm64v8,aarch64
arm,arm32,arm32v7,armv7,armv7l,armhf
arm32v6,armv6,armv6l,arm32v5,armv5,armv5l,armel,aarch32

而對比 Intel 和 AMD 的就簡單多了：

x86,386,i386,i686
x86_64,x64,amd64

5. 構建鏡像

docker buildx build 的具體參數含義，參考下面的官方文檔

https://docs.docker.com/engine/reference/commandline/buildx_build/

使用 $ docker buildx build 命令構建鏡像，注意將 myusername 替換為自己的 Docker Hub 用戶名。--push 參數表示將構建好的鏡像推送到 Docker 倉庫。再來構建一個多系統架構鏡像，并將構建好的鏡像推送到 Docker 倉庫（也就是 hub.docker.com）。在此操作之前，你需要事先注冊一個賬號（演示過程省略），并登錄。

登錄命令如下：

root@i-tpmja312:~/demo#dockerlogin

輸入你的用戶名和密碼即可登錄。

注意，以下演示的命令中 tag 的前面是我的用戶名 doubledong，如果你想制作自己的鏡像，請自行替換為你自己的用戶名。

使用 --push 參數構建好的鏡像推送到 Docker 倉庫。

構建命令如下：

在本地構建支持 7 種 platform 的鏡像

root@i-tpmja312:~/demo#dockerbuildxbuild--platformlinux/amd64,linux/arm/v6,linux/arm/v7,linux/arm64/v8,linux/386,linux/ppc64le,linux/s390x-tdoubledong/hello.--push

#查看鏡像信息
root@i-tpmja312:~/demo#dockerbuildximagetoolsinspectdoubledong/hello
Name:docker.io/doubledong/hello:latest
MediaType:application/vnd.docker.distribution.manifest.list.v2+json
Digest:sha256:7fd51fbd9f5a478c751ab2138d87341da7937b82bbf2362b23d474727b2c7234

Manifests:
Name:docker.io/doubledong/hello:latest@sha256:564098e26174ef2142fbb8bf21d3e57bc2cb31e31933e6e23c5ee8a7bea05219
MediaType:application/vnd.docker.distribution.manifest.v2+json
Platform:linux/amd64

Name:docker.io/doubledong/hello:latest@sha256:d378c84bcd8bce4b5d771be692bd251a8cb3bbaca9f203d20a5da6989d42c614
MediaType:application/vnd.docker.distribution.manifest.v2+json
Platform:linux/arm/v6

Name:docker.io/doubledong/hello:latest@sha256:1968399b3651bbcb0dc6218e6dfcb261995723decf39b9c80327624409158ff5
MediaType:application/vnd.docker.distribution.manifest.v2+json
Platform:linux/arm/v7

Name:docker.io/doubledong/hello:latest@sha256:62ac2af6e39ab10e77d83114931ff1abe449c30a86d0bf590d4bbf71836dcec1
MediaType:application/vnd.docker.distribution.manifest.v2+json
Platform:linux/arm64

Name:docker.io/doubledong/hello:latest@sha256:3ef9adac67717528ca95f89c184830aa072da155fc17e2a7e95dd9433d9aab51
MediaType:application/vnd.docker.distribution.manifest.v2+json
Platform:linux/386

Name:docker.io/doubledong/hello:latest@sha256:67e4c3e5c7eca8af5909373446e9e5fa6d1083223b3766bb8e9e6f41c01ca43b
MediaType:application/vnd.docker.distribution.manifest.v2+json
Platform:linux/ppc64le

Name:docker.io/doubledong/hello:latest@sha256:f3dc2d058e4915a61281d945ae92e77b44e2b81a601c63470ce1912e4e29c53e
MediaType:application/vnd.docker.distribution.manifest.v2+json
Platform:linux/s390x

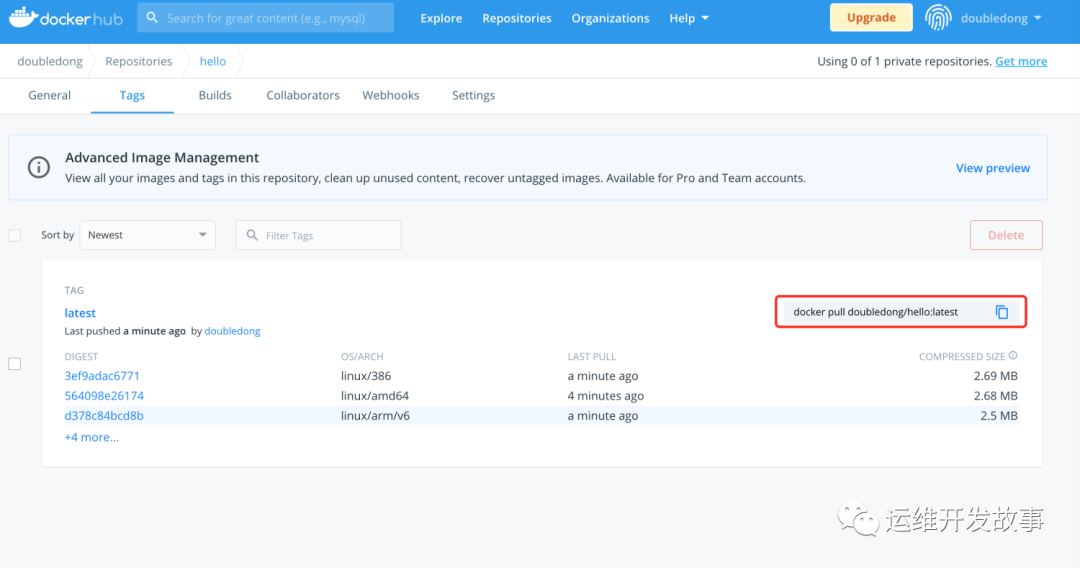

.命令執行成功后，你就會在 Docker Hub 看到你上傳的鏡像啦。示例圖如下：

使用 Docker Buildx 構建多種系統架構鏡像

做完上面的那一步，實際上是把構建好的鏡像放在了本地路徑下,此時我們再來查看一下已有的 builder 實例。

root@i-tpmja312:~/demo#dockerbuildxls
NAME/NODEDRIVER/ENDPOINTSTATUSPLATFORMS
mybuilder*docker-container
mybuilder0unix:///var/run/docker.sockrunninglinux/amd64,linux/arm64,linux/riscv64,linux/ppc64le,linux/s390x,linux/386,linux/mips64le,linux/mips64,linux/arm/v7,linux/arm/v6
defaultdocker
defaultdefaultrunninglinux/amd64,linux/386

你會發現 mybuilder 下存在 8 種支持的架構（riscv64 目前還用不上，但是已經支持）。

此時查看一下 docker image 的運行情況，會發現存在一個名為
buildx_buildkit_mybuilder0 的容器在運行。

這是剛才在本地構建時，自動創建的，不用刪除，后續可以繼續使用。

root@i-tpmja312:~/demo#dockerps-as|grepbuildx_buildkit
e274b21faea2moby/buildkit:buildx-stable-1"buildkitd"7minutesagoUp7minutesbuildx_buildkit_mybuilder00B(virtual144MB)

6. 寫在最后

在制作多系統架構的 Docker 鏡像時，建議使用 CPU 比較強或者多核心的 VPS 來構建，否則會非常耗時，本篇文章主要講的是手動進行多架構鏡像的構建，也可以是用 cicd 工具來自動化進行構建，后續文章進行說明

參考鏈接：

https://yeasy.gitbook.io/docker_practice/image/manifest

https://github.com/docker/buildx#installing
