簡介：華三云實驗室HCL模擬器是一款界面圖形化全真網絡設備模擬軟件。用戶可以通過該軟件實現H3C公司多種型號設備的虛擬組網、配置、調試。該軟件具備友好的圖形界面，可以模擬路由器、交換機、防火墻等網絡設備及PC的全部功能，用戶可以使用它在個人電腦上搭建虛擬化的網絡環境。
一、HCL下載

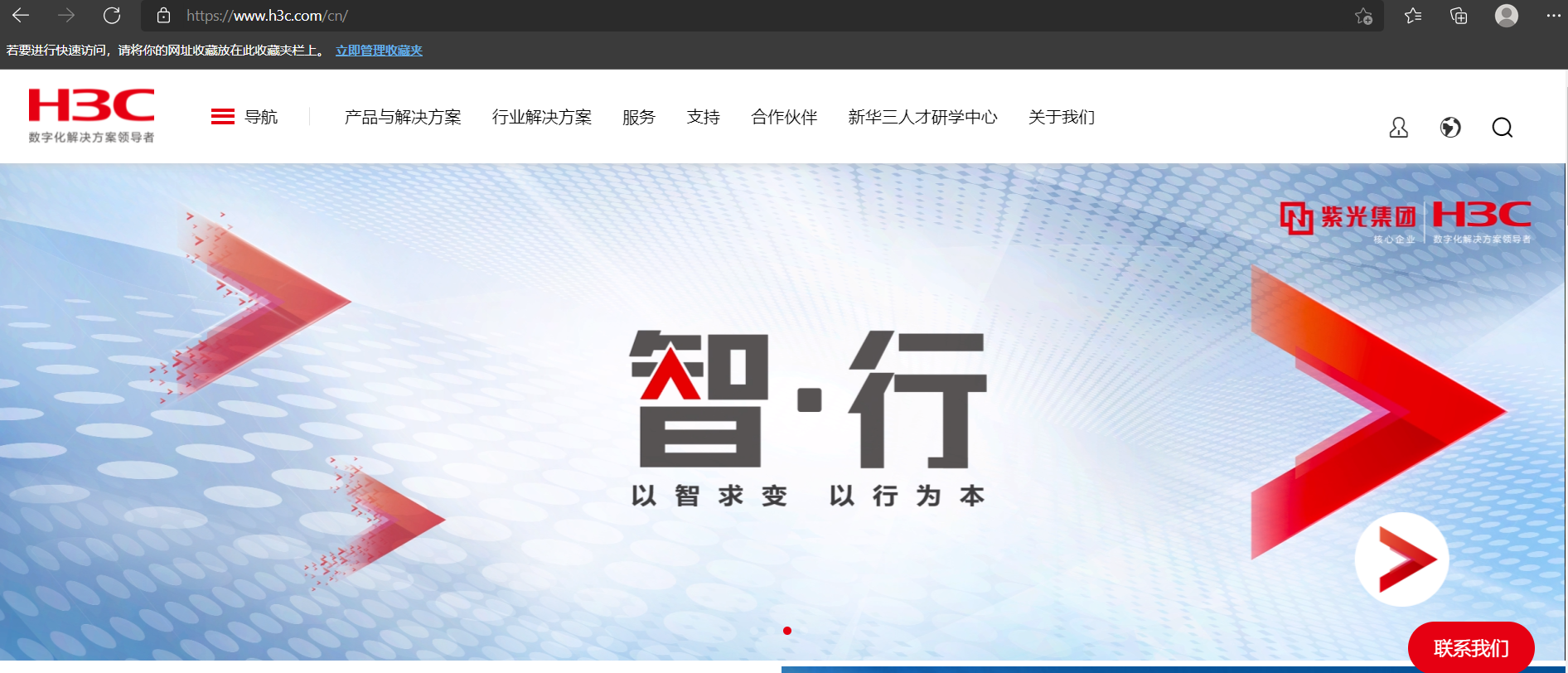

登錄H3C官網：www.h3c.com
頁面右上角搜索：HCL，出現的第一個結果即為軟件下載頁面

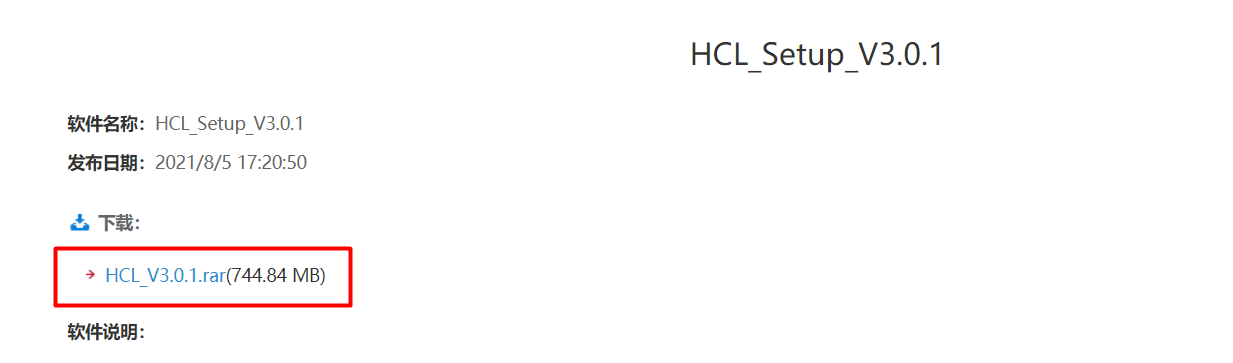

點擊下載

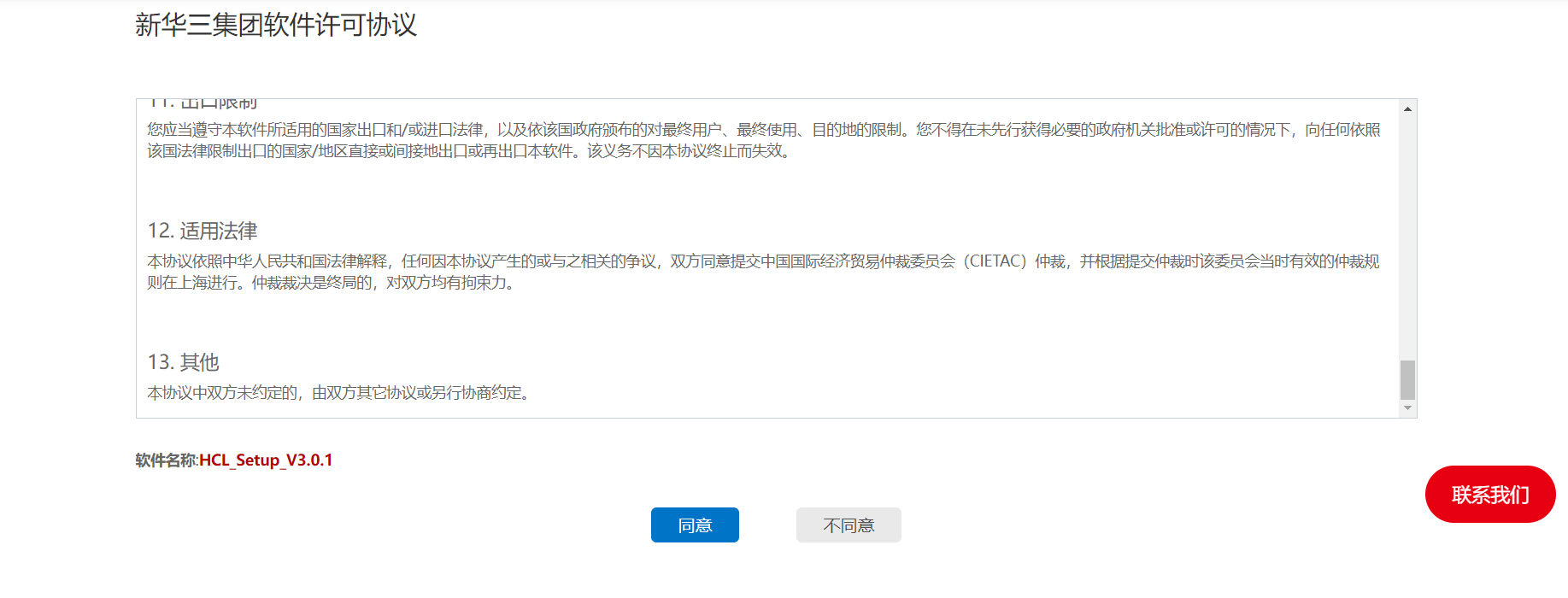

點擊同意

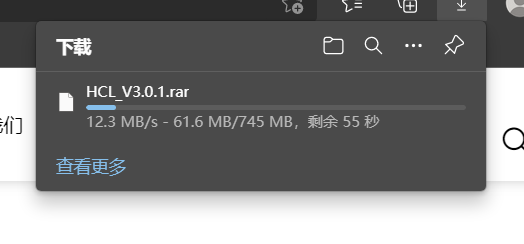

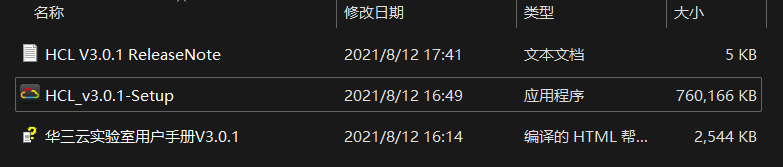

等待下載完成，解壓并安裝軟件
安裝環境要求：
官方要求是Win10/Win7操作系統，建議安裝HCL V3.0.1，使用自帶virtual box 6.0.14。
我自己是在win11上安裝的也沒有什么問題哈。

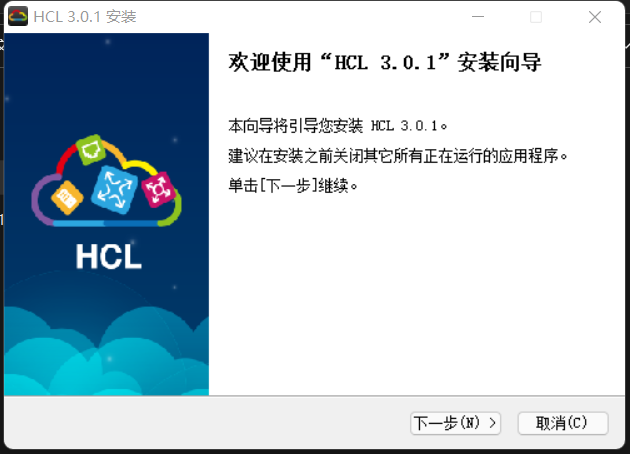

雙擊安裝，然后就是下一步，下一步安裝

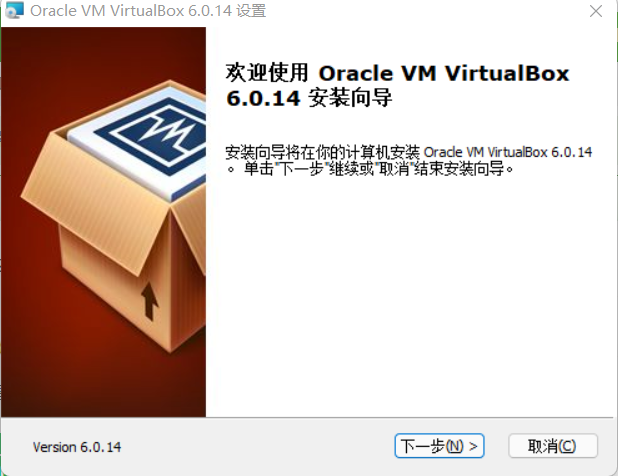

安裝過程中會彈出安裝VirtualBox，同樣下一步下一步。。。

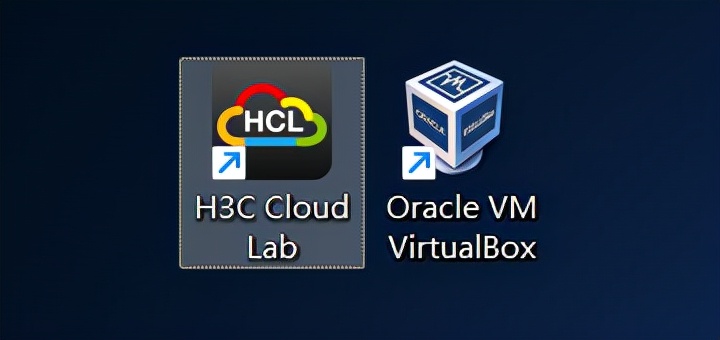

安裝完成桌面多兩個圖標：HCL和VirtualBox

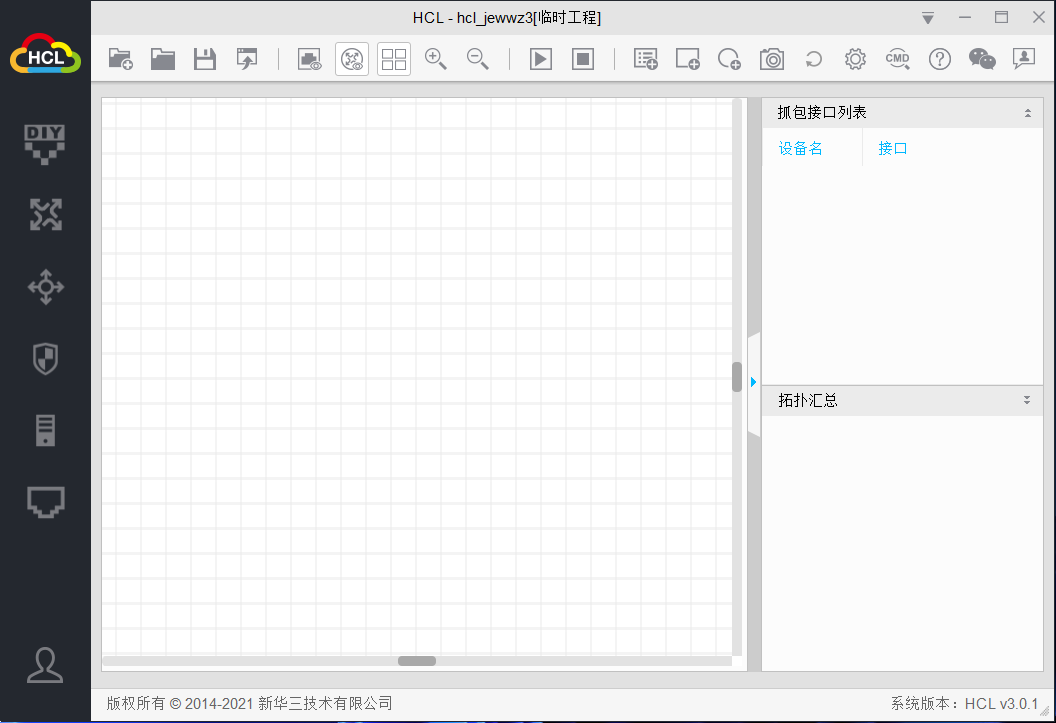

打開HCL如下
二、創建交換機

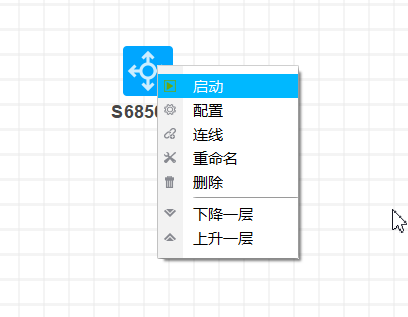

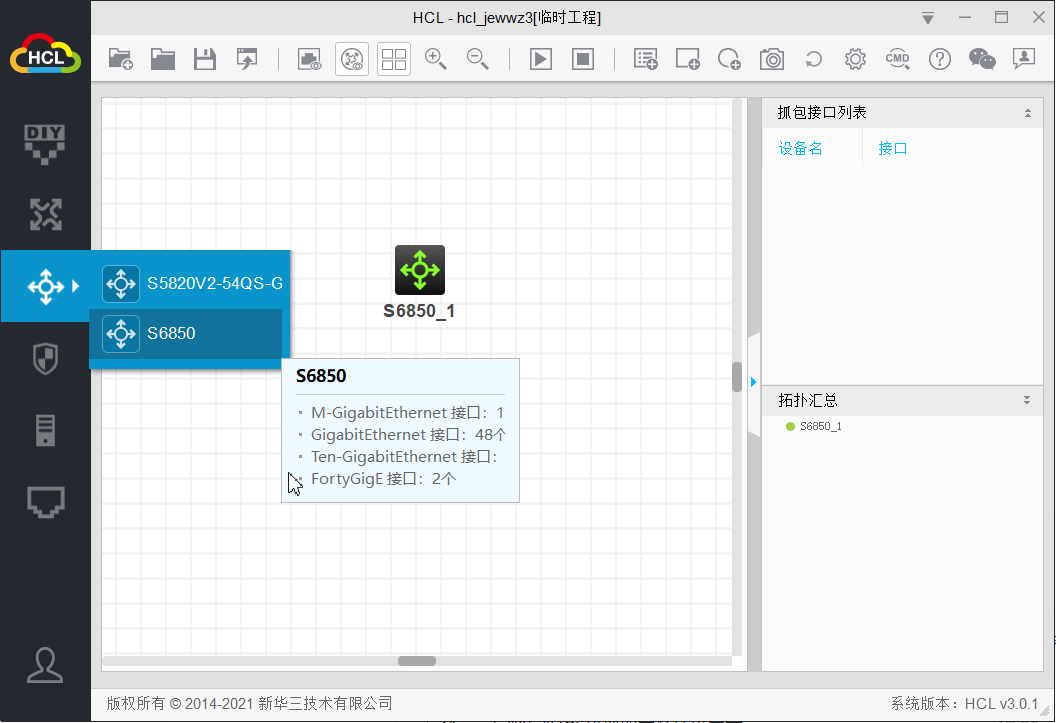

我們從左側設備選擇區域選擇一個交換機拖入空白處，并右鍵啟動設備

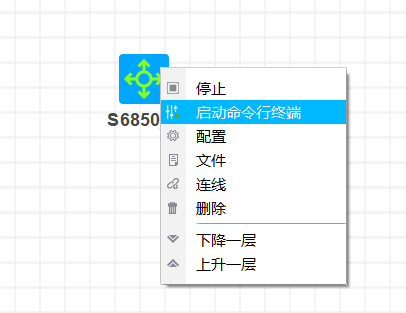

等待啟動完成，右鍵啟動命令行終端或者直接雙擊設備啟動命令行終端；

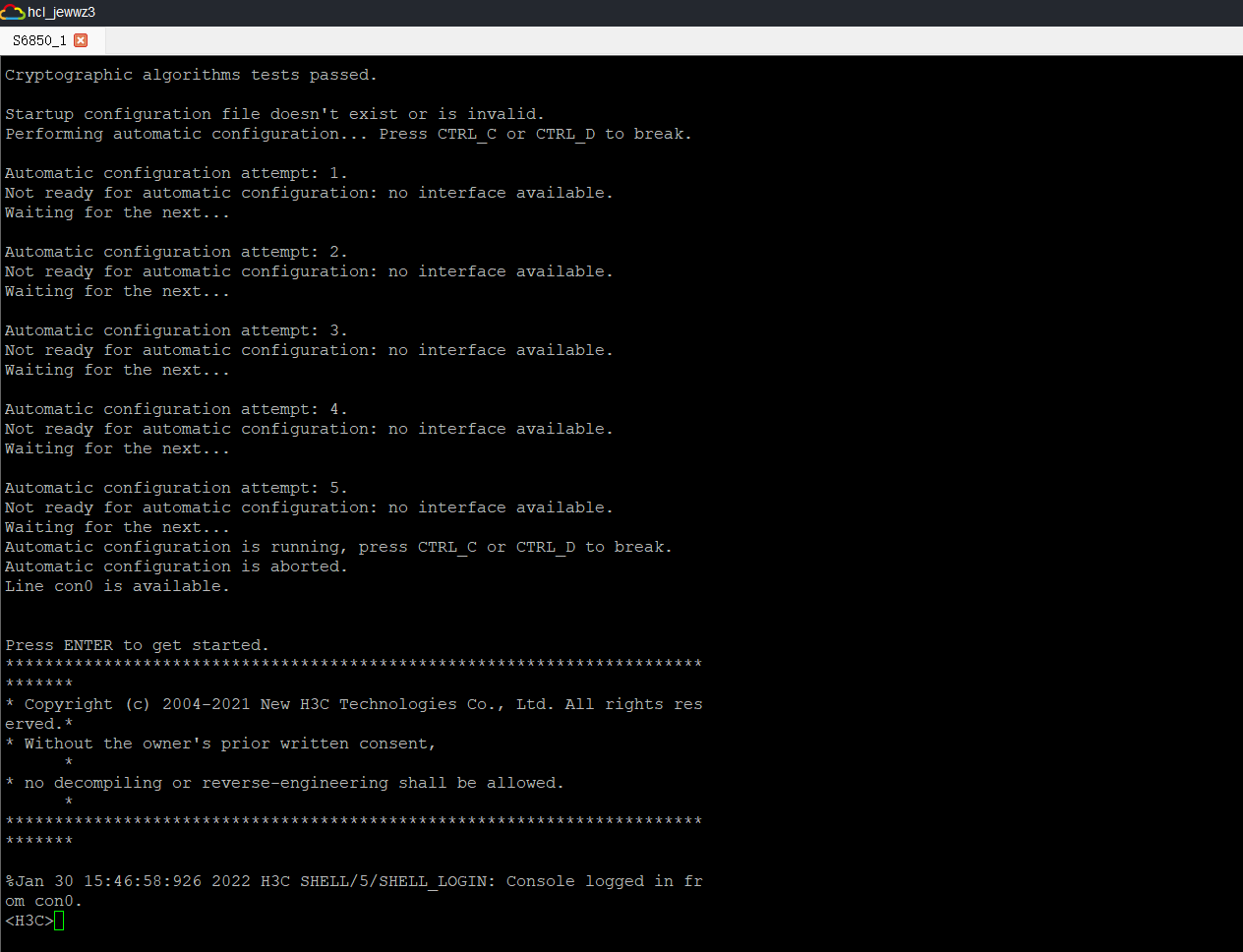

啟動完成

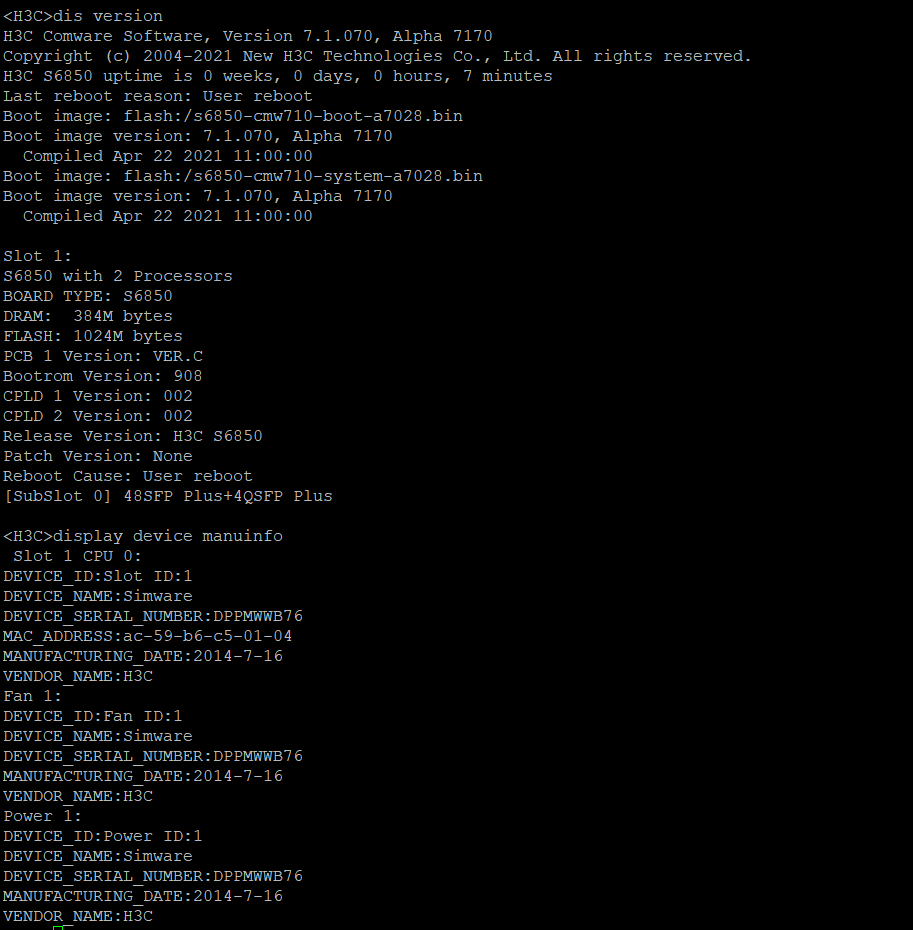

看一下版本和設備信息
三、創建一個主機

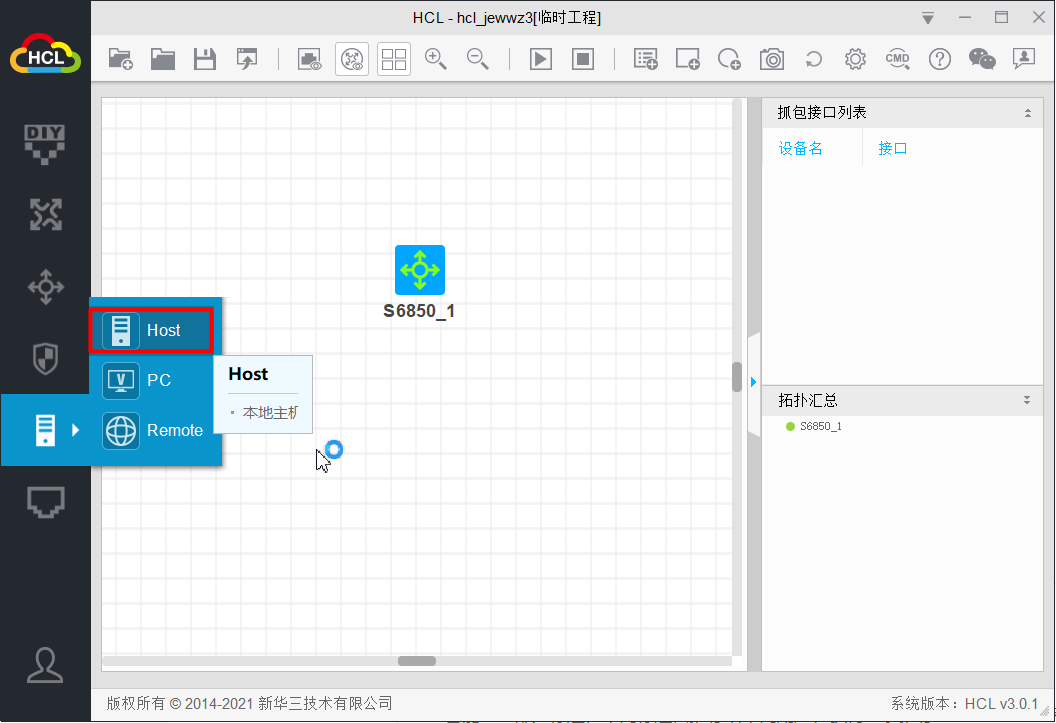

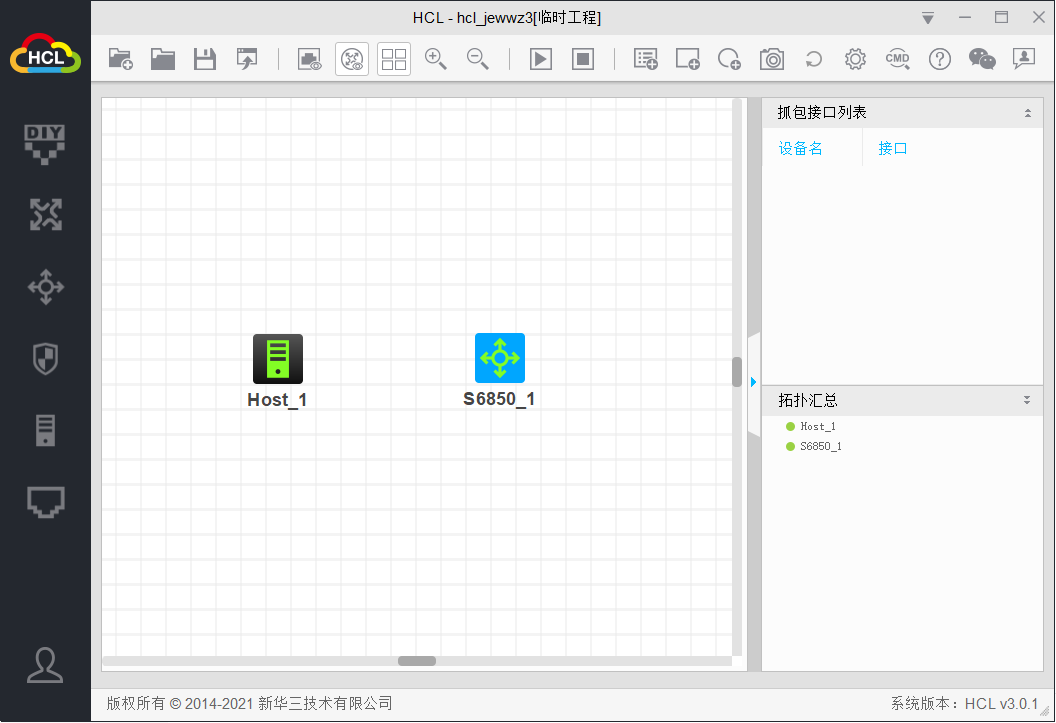

從左側設備選擇區拖一個主機設備到空白區域
選中設備右鍵可進行連線、重命名等操作；
三、本地主機與交換機互通
通過連線功能，將本地主機Host與交換機S6850-1進行互聯

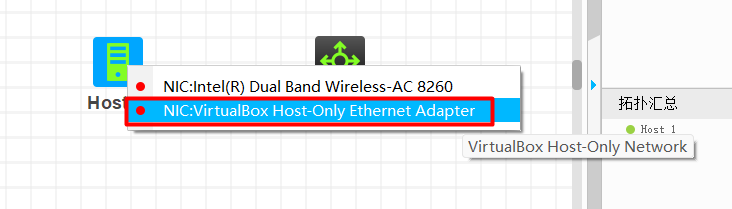

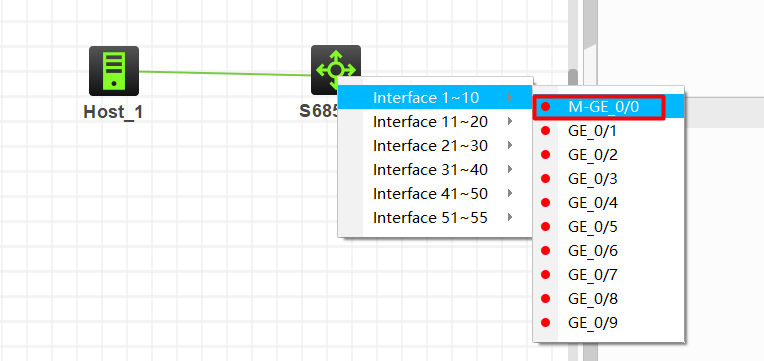

我們選擇本地主機的虛擬網絡與6850交換機的管理網口互聯

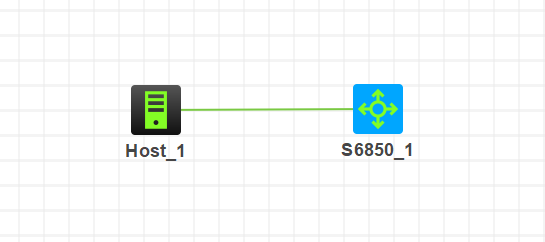

連接完成如下
在交換機命令行窗口可以看到管理口狀態變為“UP”

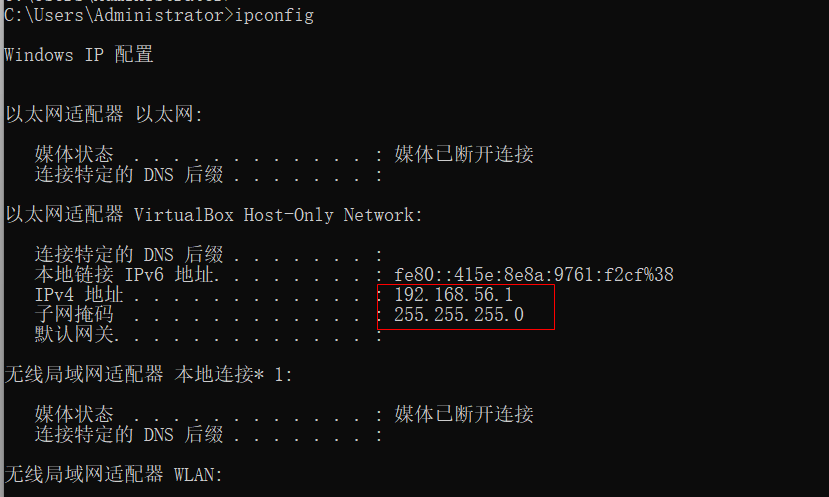

查看下本地主機虛擬網絡為192.168.56.0/24（此為默認虛擬網絡地址，可以在網絡適配器頁面進行修改）

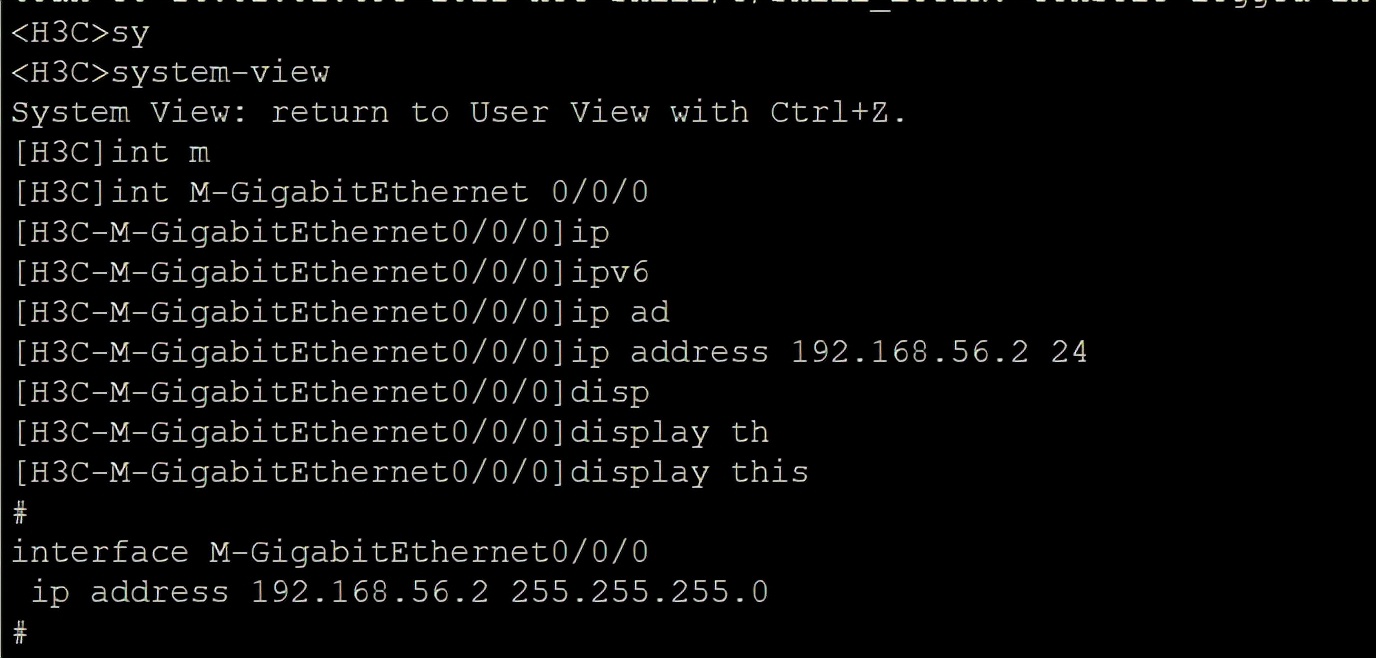

在交換機命令窗口我們給管理口配置一個同網段地址與本地主機進行互通

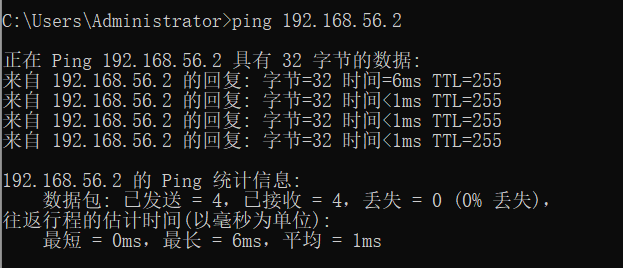

配置完成，我們驗證下能否ping通，本地CMD窗口ping 192.168.56.2,驗證OK
為了方便管理，我們可以為交換機開啟ssh或者telnet并通過終端工具進行連接
交換機配置：
[H3C]telnet server enable
[H3C]ssh server enable
[H3C]local-user test
[H3C-luser-manage-test]password simple XXXXXXXX
[H3C-luser-manage-test]authorization-attribute user-role network-admin
[H3C-luser-manage-test]service-type ssh telnet
[H3C]line vty 0 63
[H3C-line-vty0-63]authentication-mode scheme
[H3C-line-vty0-63]user-role network-admin
[H3C-line-vty0-63]user-role network-operator
然后打開終端軟件，我使用的是Mobaxterm

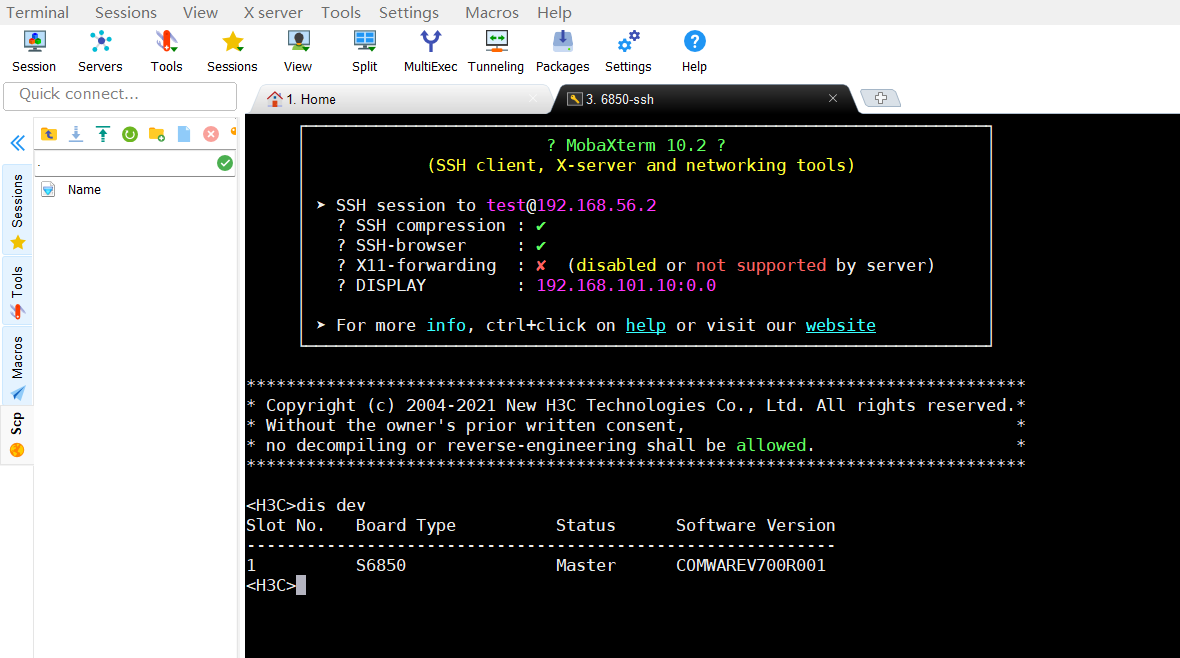

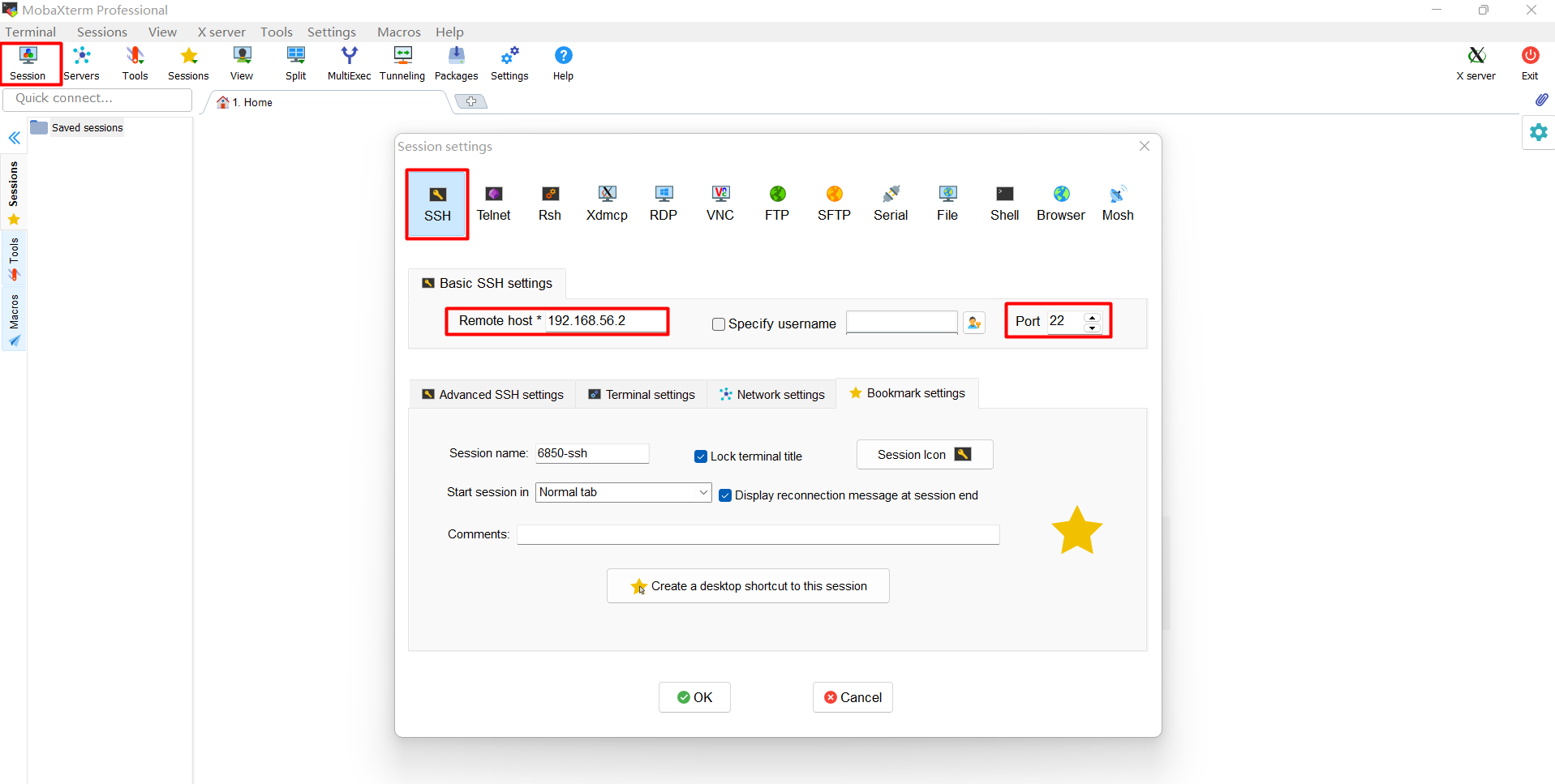

使用ssh連接
輸入用戶名密碼，連接成功

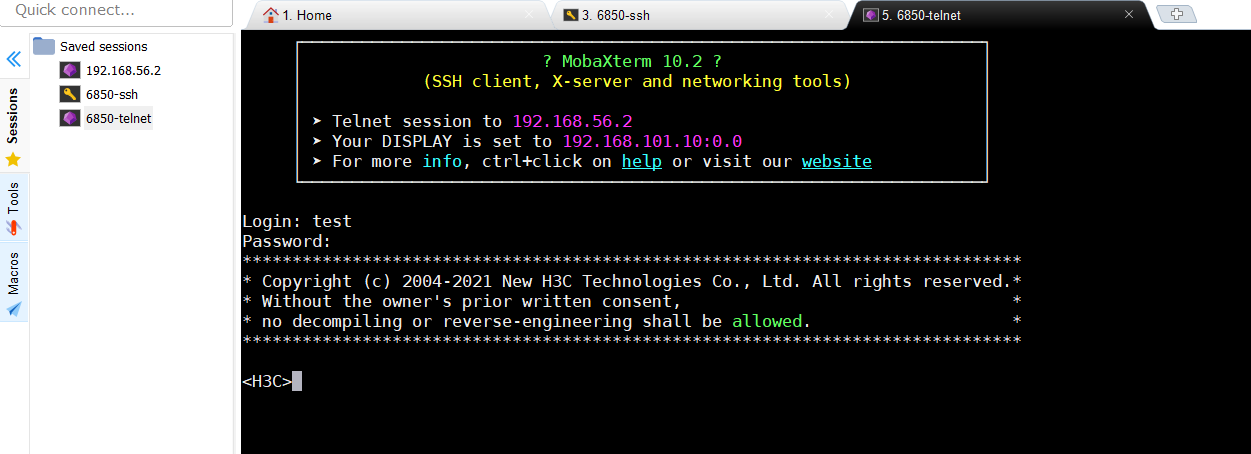

同樣驗證telnet連接OK
四、WEB訪問模擬的交換機
通過HCL模擬的交換機等設備也支持web訪問功能，可以通過web頁面進行基本的運維管理。
首先在交換機開啟web訪問功能，開啟HTTP HTTPS功能
[H3C]ip http enable
[H3C]ip https enable
為用戶test賦予HTTP 和HTTPS的權限
[H3C]local-user admin
[H3C-luser-manage-admin]service-type http https

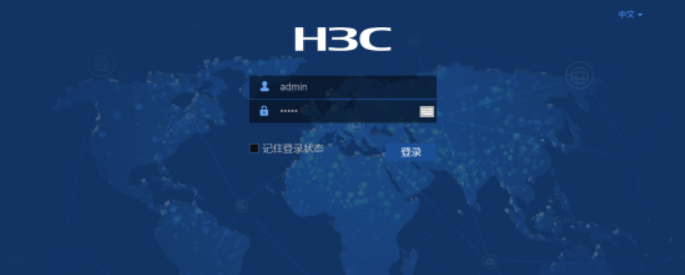

瀏覽器輸入http://192.168.56.2或者https://192.168.56.2
