Tracert簡介
Tracert是測試報文從發送端到目的地所經過的路由的方法。它能夠直觀展現報文在轉發的時候所經過的路徑。
Tracert基于ICMP協議來實現的。當網絡出現故障時，用戶可以使用Tracert確定出現故障的網絡節點。
Tracert實現過程

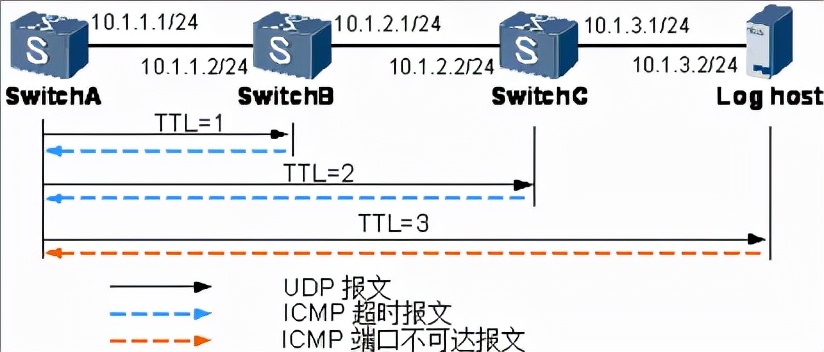

Tracert的實現如上圖1所示，Tracert的工作流程為：
（1）源端（SwitchA）向目的端（日志主機）發送一個UDP報文，TTL值為1，目的UDP端口號是大于30000的一個數，因為在大多數情況下，大于30000的UDP端口號是任何一個應用程序都不可能使用的端口號。
（2）第一跳（SwitchB）收到源端發出的UDP報文后，判斷出報文的目的IP地址不是本機IP地址，將TTL值減1后，判斷出TTL值等于0，則丟棄報文并向源端發送一個ICMP超時（TimeExceeded）報文（該報文中含有第一跳的IP地址10.1.1.2），這樣源端就得到了SwitchB的地址。
（3）源端收到SwitchB的ICMP超時報文后，再次向目的端發送一個UDP報文，TTL值為2。
（4）第二跳（SwitchC）收到源端發出的UDP報文后，回應一個ICMP超時報文，這樣源端就得到了SwitchC的地址（10.1.2.2）。
（5）以上過程不斷進行，直到目的端收到源端發送的UDP報文后，判斷出目的IP地址是本機IP地址，則處理此報文。根據報文中的目的UDP端口號尋找占用此端口號的上層協議，因目的端沒有應用程序使用該UDP端口號，則向源端返回一個ICMP端口不可達（DestinationUnreachable）報文（該報文含有目的端的IP地址10.1.3.2）。
（6）源端收到ICMP端口不可達報文后，判斷出UDP報文已經到達目的端，則停止Tracert程序，從而得到數據報文從源端到目的端所經歷的路徑（10.1.1.2；10.1.2.2；10.1.3.2）。
華為設備支持的Tracert命令
華為設備《命令參考》手冊提供了詳細的命令參數和使用方法。這里只列舉了常用的參數，并對參數進行解釋說明。
tracert[ -a source-ip-address | -f first-ttl | -m max-ttl | -p port | -qnqueries | -vpn-instance vpn-instance-name | -w timeout ] *host
-a：
指定報文的源地址。如果不指定源地址，將采用出接口的IP地址作為Tracert報文發送的源地址。
-f：
指定初始TTL。當經過的跳數小于此參數值，由于TTL字段的值大于0，經過的這幾個節點不會返回ICMP超時報文給源主機。如果已經設置了max-ttl參數值，first-ttl的取值必須小于max-ttl。
-m：
指定最大TTL。通常情況下，max-ttl的值被設置為經過站點的跳數。如果已經設置了first-ttl參數值，max-ttl的取值必須大于first-ttl。缺省情況下，最大TTL為30。
-p：
指定目的主機的UDP端口號。如果不指定目的主機的UDP端口號，Tracert命令使用大于32768的隨機的端口作為目標設備的接收報文端口。如果指定目的UDP端口號，需要避免采用對端已經開啟的端口號，否則會導致Tracert失敗。
-q：
指定每次發送的UDP探測數據報文的個數。當網絡質量不高時，可以增加發送探測數據報文的數目，保證探測報文能夠到達目的節點。缺省情況下，每次發送三個UDP探測數據報文。
-w：
等待響應報文的超時時間。當發送數據報文到達某網關超時，則輸出“* ”。如果網絡質量不高且速度很慢，建議增加發送數據報文的超時時間。缺省超時時間為5000毫秒。
host：
可以是IP地址或域名，如果是域名會首先進行DNS解析，并顯示解析后的IP地址。
電腦支持的Tracert命令
電腦上的Tracert功能與操作系統相關，這里以windows操作系統為例。這里只列舉了常用的參數，并對參數進行解釋說明。tracert[ -d | -h maximum_hops | -j host-list | -w timeout ] *host
-d：不解析主機名。
-h：指定最大TTL的數值。
-j：設定松散源地址路由列表。
-w：用于設置UDP報文的超時時間，單位為毫秒。
host：指定目的主機的域名或IP地址。
Tracert示例
<SwitchA>tracert 10.26.0.115
traceroute to10.26.0.115(10.26.0.115), max hops: 30 ,packet length: 40,pressCTRL_C to break
1 10.3.112.1 10 ms 10 ms 10 ms
2 10.32.216.1 19 ms 19 ms 19 ms
4 10.32.136.2319 ms 39 ms 39 ms
5 * * *
6 * * *
7 * * *
8 10.26.0.115 69 ms 79 ms 79 ms
