Ingress配置轉發端口本質

Ingress配置轉發端口本質，還是利用service nodePort能力，通過暴露ingress的本地端口來轉發。

Ingress默認不支持TCP or UDP services。因此Ingress controller使用--tcp-services-configmap和--udp-services-configmap這兩個配置達到轉發端口的目的。

（文中采用阿里云kubernetes v1.16.9）

檢查一下這兩個配置是否開啟：

kubectl get deployment Nginx-ingress-controller -n kube-system -o yaml

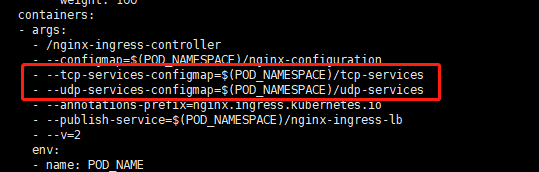

如圖所示，已經開啟了，同時表明了，后面需要修改對應 tcp-services configmap

創建hello Tomcat

創建一個 namespaces，這個namespaces跟后面的 deployment和service，還有tcp-services configmap都有關系。

kubectl create ns dev

部署一個tomat應用kubectl create -f deployment-hello.yaml

# cat deployment-hello.yaml
apiVersion: extensions/v1beta1
kind: Deployment
metadata:
  name: hello
  namespaces: dev
spec:
  replicas: 4
  template:
    metadata:
      labels:
        run: hello
    spec:
      containers:
       - name: hello
         image: tomcat:8
         imagePullPolicy: Always
         ports:
         - name: http
           containerPort: 8080

創建一個service，kubectl create -f service-hello.yaml

#cat service-hello.yaml
apiVersion: v1
kind: Service
metadata:
  name: hello
  labels:
    name: hello
  namespaces: dev
spec:
  clusterIP: "None"
  ports:
  - port: 8080
    targetPort: 8080
    protocol: TCP
  selector:
    run: hello

ingress-nginx-lb service

修改 namespace 為 kube-system 下的 ingress-nginx-lb service：

注意：

port可以改成其他端口，比如18080

targetPort要跟后面的tcp-services configmap配置保持一致，都是8080

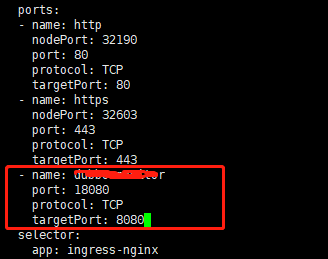

kubectl edit svc/nginx-ingress-lb -n kube-system

- name: hello
    port: 18080
    protocol: TCP
    targetPort: 8080

再去看這個nginx-ingress-lb，發現回自動給你添加一個nodePort: 32031。

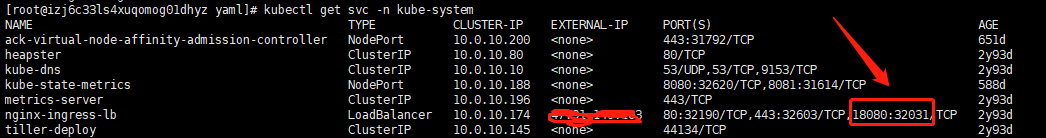

看看是不是配置成功kubectl get svc -n kube-system

修改 tcp-services configmap

修改 namespace kube-system 下的 tcp-service configmap，添加配置:

kubectl edit configmap/tcp-services -n kube-system

data:
  8080: dev/hello:8080

在配置data之前，你需要一個deploy+service來

其中 configmap data 的格式為: <namespace/service name>:<service port>:[PROXY]:[PROXY]

通過阿里云提供的 EXTERNAL-IP，也就是 對應阿里云負載均衡的外網IP，即可訪問：

http://EXTERNAL-IP:18080

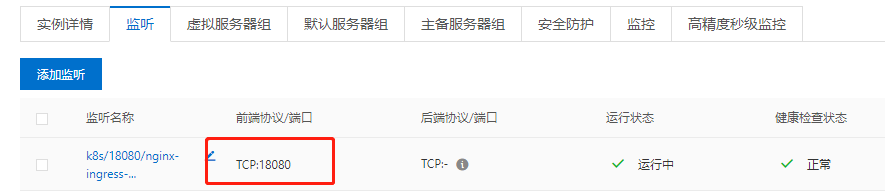

同時檢查一下阿里云對應的負載均衡，發現對應的端口已經自動監聽了，不用再手工在頁面上處理。
