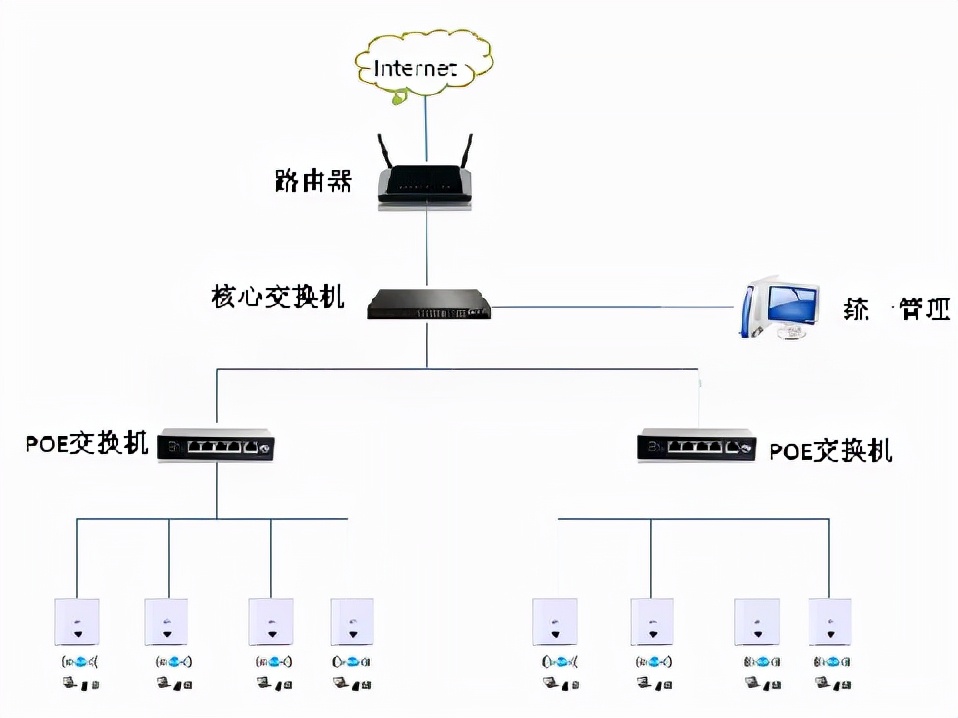

WLAN系統一般由AC（接入控制器）和AP（無線接入點）組成。
無線AP，為Access Point簡稱，一般翻譯為“無線訪問節點”，它是用于無線網絡的無線交換機，也是無線網絡的核心。
無線AP是移動計算機用戶進入有線網絡的接入點，主要用于寬帶家庭、大樓內部以及園區內部，典型距離覆蓋幾十米至上百米，目前主要技術為802.11系列。
大多數無線AP還帶有接入點客戶端模式（AP client），可以和其它AP進行無線連接，延展網絡的覆蓋范圍。
AC的概念：它是指無線接入控制服務器(AC)， 接入控制器(AC) 無線局域網接入控制設備，負責把來自不同AP的數據進行匯聚并接入Internet，同時完成AP設備的配置管理、無線用戶的認證、管理及寬帶訪問、安全等控制功能。
什么是PoE供電、無線AP，AC控制器？
1.什么是AP？
AP--無線訪問接入點（Wireless AccessPoint）。
AP就是傳統有線網絡中的無線交換機，也是組建小型無線局域網時最常用的設備。AP相當于一個連接有線網和無線網的橋梁，其主要作用是將各個無線網絡客戶端連接到一起，然后將無線網絡接入以太網，從而達到網絡無線覆蓋的目的。
瘦AP（FIT AP）：
也稱無線網橋、無線網關，也就是所謂的“瘦”AP。此無線設備的傳輸機制相當于有線網絡中的集線器，在無線局域網中不停地接收和傳送數據。
任何一臺裝有無線網卡的PC或者移動終端均可通過AP來使用有線局域網絡甚至廣域網絡的資源。
理論上，當網絡中增加一個無線AP之后，即可成倍地?cái)U(kuò)展網絡覆蓋直徑。還可使網絡中容納更多的網絡設備。每個無線AP基本上都擁有一個以太網接口，用于實現無線與有線的連接。
通俗理解：
瘦AP：本身并不能進行配置，需要一臺專門的設備（無線控制器）進行集中控制管理配置。“控制器+瘦AP+路由器架構”一般用于無線網覆蓋，因?yàn)樵贏P數量眾多的時候，只通過控制器來管理配置，會簡化很大的工作量。
胖AP（FAT AP）：
業界所謂的胖AP，也有人稱之為無線路由器。無線路由器與純AP不同，除無線接入功能外，一般具備WAN、LAN兩個接口，支持地址轉換（NAT）功能，多支持DHCP服務器、DNS，以及VPN接入、防火墻等安全功能。
市場上瘦AP居多，如豐潤達無線AP系列均為瘦AP，需要和控制器或者交換機配合使用。也有些胖AP，可以自行管理，不用額外的控制器。
2.什么是AC？
無線控制器是一種網絡設備，用來集中化控制局域網內可控的無線AP，是一個無線網絡的核心，負責管理無線網絡中的所有無線AP。
對AP管理包括：下發配置、修改相關配置參數、射頻智能管理、接入安全控制等。（目前市面流通的所有AC和AP都是相同廠商的才能相互管理）。
3.什么是PoE供電，什么是PoE交換機？
PoE也被稱為基于局域網的供電系統或有源以太網，有時也被簡稱為以太網供電。
指的是在現有的以太網Cat.5布線基礎架構不作任何改動的情況下，在為一些基于IP的終端（如IP電話 機、無線局域網接入點AP、網絡攝像機等）傳輸數據信號的同時，還能為此類設備提供直流供電的技術。
PoE技術能在確保現有結構化布線安全的同時保證現有網絡的正常運作，最大限度地降低成本。
市場大眾應用--PoE 交換機：
例如豐潤達PoE交換機就是除了能提供普通交換機所具有的傳輸功能，還能給網線的另一端設備提供供電功能。供電+數據傳輸一體化，不需要另加供電模塊或者PoE供電模塊為設備供電，一根Cat.5線完成所有工作。
PoE交換機是一款專為減少網絡阻塞、支持長距離網絡供電、實現數據轉換PoE交換機。它既具有交換機的基本功能同時支持PoE供電。
每個PoE供電口可以最大提供（IEEE 802.3af規范15.4W、IEEE 802.3at規范30W）的功率，可以為無線AP、IP攝像機、網絡遠程設備等供電，即插即用，提供了低費用和高性能的網絡解決方案。
可傳送距離可達100m，（非標準Cat.5網線建議控制在70米以內）安裝簡單，即插即用。非常適合無線覆蓋、安防監控等環境使用。
PoE的兩種供電方法：
- PoE供電末端跨接法（End-Span）所用線序數據腳：1/2（任意極性），3/6（任意極性 )和4/5（+），7/8（-) 雙供電模式。
- PoE供電中間跨接法（Mid-Span）所用線序空閑腳：4/5（+），7/8（-）。
PoE供電"標準"與"非標準"的使用區別：
標準PoE : 依照IEEE802.3af/at規范制定，需要先偵測受電端25K特征電阻，進行握手，握手成功，才供電（36V~57V）；否則僅通數據（data）。
舉例:將PoE供電器插到計算機網卡，不會燒毀計算機網卡僅可以正常上網因?yàn)閿?shù)據可通過。
非標準PoE:也叫強供型，交流電一通電即供電;非先偵測受電端，不進行握手，直接供電（0V~57V）。
舉例: 將PoE供電器插到計算機網卡，可以正常上網，但是不協商直接供電，有較低的幾率可能會燒毀設備網卡。
市面上大體分48V、24V和12V等幾種輸出電壓（DC）。
注意：
PoE交換機的“標準”和“非標準”中最大的內在區別在于是否具有握手偵測功能。
其次標準PoE的PD（通俗理解受電端或受電模塊）輸入電壓肯定在36V~57V之間，低于此輸出電壓范圍的必然都是非標準PoE供電交換機。
但是在36V~57V的輸出電壓內也可能有非標準PoE供電交換機（只不過不進行握手即供電），標準PoE交換機和非標準PoE交換機供電線序沒有強制定義，什么都可以的，主要看受電端是什么線序受電，才買什么樣供電線序的PoE交換機。
所以您在購買PoE交換機時請?jiān)儐栆韵聨c(diǎn)：（包含PoE交換機和AP或其他受電端這兩對象相關對應信息）。
1.AP（受電端）和PoE交換機的PoE供電是標準和非標準都支持，還是只支持某一項？
這時有些廠家會告訴您是支持標準PoE供電的，但是你一問支持非標準PoE嗎？對方會說不建議，不建議不是不支持，請您注意，不建議其實也是支持的。
只是對方會怕你誤接入非受電設備燒壞設備網卡找他們理賠，其實非標準PoE和標準PoE對于受電設備沒有區別，非標比標準還便宜，而且這個問題對受電端接入沒有影響，一般受電設備沒有對標準和非標準，也就是是否握手有要求。
2.AP（受電端）和PoE交換機的供電線腳是什么？
現在一般都是1236和4578兼容的了，但是個別的設備供電方法只是4578，如果此時你的PoE交換機是1236的供電線序，則你的設備無法受電，無法正常啟動，還可能造成兩端都有可能燒毀網卡。
3.AP（受電端）和PoE交換機的電壓一定要對應上。
別AP是24V的，你卻買了48V的PoE交換機。這時PoE交換機支持標準PoE供電還好，PoE供電交換機會跟AP協商他們的電壓輸出或不輸出電壓，但是如果接入非標準PoE供電交換機，那么可能造成兩端設備都有可能燒毀網卡。
4.PoE交換機的變壓器的參數。
如48V--2A，那么這個交換機的整體功率就是96W，如果是8+1口交換機，則全部接滿AP的情況下，每口平均最大輸出功率為12W，那么你一定要問清楚AP或其他受電設備的最大功耗是多少瓦（W），小于12W，您的AP才能在此PoE交換機下正常使用。
5.部署一個無線工程都需要哪些軟硬件？
基礎硬件：路由器PoE交換機、AC控制器、無線AP。
高端硬件：防火墻、路由器、流量及行為管理旁路、主交換機、樓層交換機PoE交換機、AC控制器、無線、AP。
6.AP的功率是不是越大越好？
不是，AP的功率越大，代表發射的型號強度越高，從字面上理解，會將你引到誤區。
信號越強當然越好了，但是信號強是針對本身而言，整個無線網絡中傳輸信號是雙方的，發射端與接收端都會相互傳輸數據，發送端信號過強，勢必會影響接收端回傳數據，這樣就會造成網絡傳輸延遲或丟包等現象。
