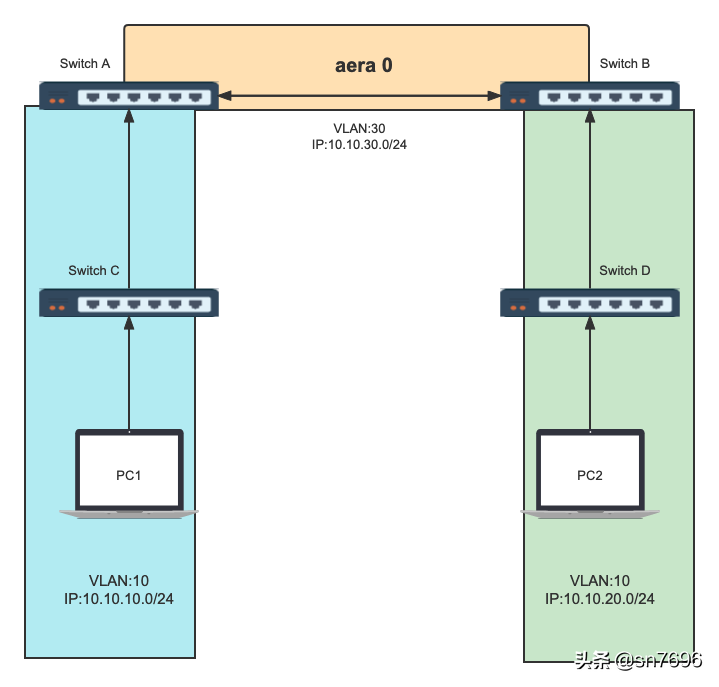

網絡拓撲:
拓撲圖
通過ospf實現兩個不同網段的三層互通二層隔離
交換機A vlan及端口配置信息
The device is running!
<Huawei>system-view #進入系統視圖
Enter system view, return user view with Ctrl+Z.
[Huawei]sysname Switch #修改設備名稱
[Switch A]vlan batch 10 30 #批量創建vlan10 30
[Switch A]interface GigabitEthernet 0/0/1 #進入端口0/0/1
[Switch A-GigabitEthernet0/0/1]port link-type trunk #配置端口類型為trunk
[Switch A-GigabitEthernet0/0/1]port trunk allow-pass vlan 10 #配置端口允許vlan 10
[Switch A-GigabitEthernet0/0/1]quit #退出端口
[Switch A]interface GigabitEthernet 0/0/2 #進入端口0/0/2
[Switch A-GigabitEthernet0/0/2]port link-type trunk #配置端口類型為trunk
[Switch A-GigabitEthernet0/0/2]port trunk allow-pass vlan 30 #配置端口允許vlan 30
[Switch A-GigabitEthernet0/0/2]quit #退出端口
交換機A vlan ip和ospf配置信息
[Switch A]interface Vlanif 10 #進入vlanif 10
[Switch A-Vlanif10]ip address 10.10.10.1 24 #配置IP地址及子網掩碼
[Switch A-Vlanif10]quit #退出
[Switch A]interface Vlanif 30 #進入vlanif 30
[Switch A-Vlanif30]ip address 10.10.30.1 24 #配置IP地址及子網掩碼
[Switch A-Vlanif30]quit #退出
[Switch A]interface LoopBack 0 #進入looback 0接口
[Switch A-LoopBack0]ip address 1.1.1.1 32 #配置IP地址及子網掩碼
[Switch A-LoopBack0]quit #對此
[Switch A]ospf 1 #創建編號為1的ospf
[Switch A-ospf-1]area 0 #進入area 0 區域
[Switch A-ospf-1-area-0.0.0.0]network 10.10.10.0 0.0.0.255 #宣告網絡及網絡長度
[Switch A-ospf-1-area-0.0.0.0]network 10.10.30.0 0.0.0.255 #宣告網絡及網絡長度
[Switch A-ospf-1-area-0.0.0.0]quit #退出區域0
[Switch A-ospf-1]quit #退出ospf 1
交換機B vlan及端口配置信息,和交換機A的配置差不多
The device is running!
<Huawei>system-view #進入系統視圖
Enter system view, return user view with Ctrl+Z.
[Huawei]sysname Switch B #修改設備名稱
[Switch B]vlan batch 10 30 #批量創建vlan 10 30
[Switch B]interface GigabitEthernet 0/0/1 #進入端口0/0/1
[Switch B-GigabitEthernet0/0/1]port link-type trunk #配置端口類型為trunk
[Switch B-GigabitEthernet0/0/1]port trunk allow-pass vlan 10 #配置端口允許vlan 10
[Switch B-GigabitEthernet0/0/1]quit #退出端口
[Switch B]interface GigabitEthernet 0/0/2 #進入端口0/0/2
[Switch B-GigabitEthernet0/0/2]port link-type trunk #配置端口類型為trunk
[Switch B-GigabitEthernet0/0/2]port trunk allow-pass vlan 30 #配置端口允許vlan 30
[Switch B-GigabitEthernet0/0/2]quit #退出端口
交換機B vlan ip和ospf配置信,和交換機A的配置差不多
[Switch B]interface Vlanif 10 #進入vlanif 10
[Switch B-Vlanif10]ip address 10.10.20.1 24 #配置IP地址及子網掩碼
[Switch B-Vlanif10]quit #退出
[Switch B]interface Vlanif 30 #進入vlanif 30
[Switch B-Vlanif30]ip address 10.10.30.2 24 #配置IP地址及子網掩碼
[Switch B-Vlanif30]ping 10.10.30.1 #檢測與交換機A的是否連通
PING 10.10.30.1: 56 data bytes, press CTRL_C to break
Reply from 10.10.30.1: bytes=56 Sequence=1 ttl=255 time=80 ms
Reply from 10.10.30.1: bytes=56 Sequence=2 ttl=255 time=1 ms
Reply from 10.10.30.1: bytes=56 Sequence=3 ttl=255 time=50 ms
Reply from 10.10.30.1: bytes=56 Sequence=4 ttl=255 time=40 ms
Reply from 10.10.30.1: bytes=56 Sequence=5 ttl=255 time=30 ms
--- 10.10.30.1 ping statistics ---
5 packet(s) transmitted
5 packet(s) received
0.00% packet loss
round-trip min/avg/max = 1/40/80 ms
[Switch B-Vlanif30]quit #退出
[Switch B]interface LoopBack 0 #進入looback 0接口
[Switch B-LoopBack0]ip address 2.2.2.2 32 #配置IP地址及子網掩碼,用做router ID
[Switch B-LoopBack0]quit #退出
[Switch B]ospf 1 #創建編號為1的ospf #同樣創建ospf 編號為1
[Switch B-ospf-1]area 0 #area區域為0,主干區域
[Switch B-ospf-1-area-0.0.0.0]network 10.10.20.0 0.0.0.255 #宣告網絡及網絡長度
[Switch B-ospf-1-area-0.0.0.0]network 10.10.30.0 0.0.0.255 #宣告網絡及網絡長度
[Switch B-ospf-1-area-0.0.0.0]quit #退出
[Switch B-ospf-1]quit #退出
交換機C的接入配置,比較簡單
The device is running!
<Huawei>system-view #進入系統視圖
Enter system view, return user view with Ctrl+Z.
[Huawei]sysname Switch C #修改設備名稱
[Switch C]vlan 10 #創建vlan 10
[Switch C]interface GigabitEthernet 0/0/2 #進入端口0/0/2
[Switch C-GigabitEthernet0/0/2]port link-type access #配置端口類型
[Switch C-GigabitEthernet0/0/2]port default vlan 10 #配置默認vlan為10
[Switch C-GigabitEthernet0/0/2]quit #退出
[Switch C]interface GigabitEthernet 0/0/1 #進入端口0/0/1
[Switch C-GigabitEthernet0/0/1]port link-type trunk #配置端口類型
[Switch C-GigabitEthernet0/0/1]port trunk allow-pass vlan 10 #配置允許通行的vlan為10
[Switch C-GigabitEthernet0/0/1]quit #退出
交換機D的配置,跟交換機C一樣,接入配置,比較簡單
The device is running!
<Huawei>system-view #進入系統視圖
Enter system view, return user view with Ctrl+Z.
[Huawei]sysname Switch D #修改設備名稱
[Switch D]vlan 10 #創建vlan 10
[Switch D]interface GigabitEthernet 0/0/2 #進入端口0/0/2
[Switch D-GigabitEthernet0/0/2]port link-type access #配置端口類型
[Switch D-GigabitEthernet0/0/2]port default vlan 10 #配置端口默認vlan為10
[Switch D-GigabitEthernet0/0/2]quit #退出
[Switch D]interface GigabitEthernet 0/0/1 #進入端口0/0/1
[Switch D-GigabitEthernet0/0/1]port link-type trunk #配置端口類型
[Switch D-GigabitEthernet0/0/1]port trunk allow-pass vlan 10 #配置允許通行的vlan為10
[Switch D-GigabitEthernet0/0/1]quit #退出
后面是簡單的測試

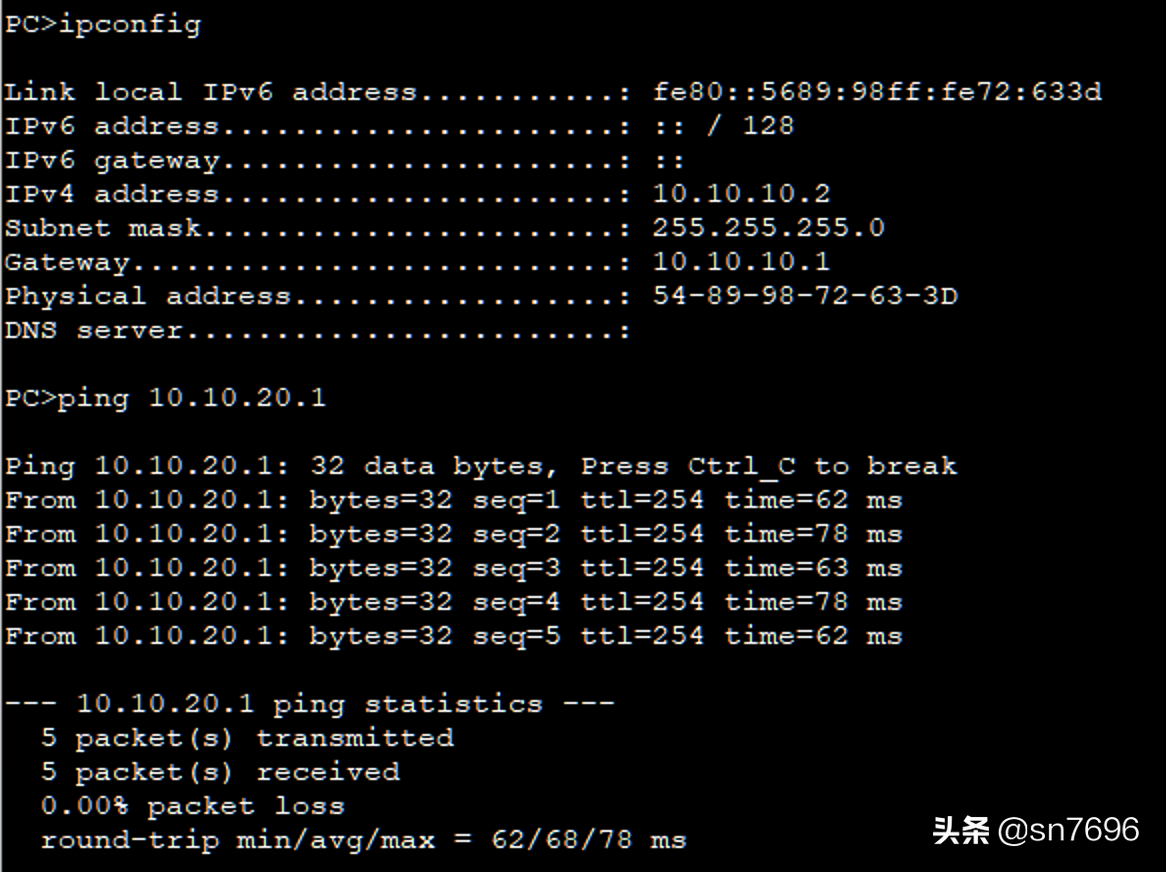

查看PC1 ip地址及測試可以訪問10.10.20.0的網段

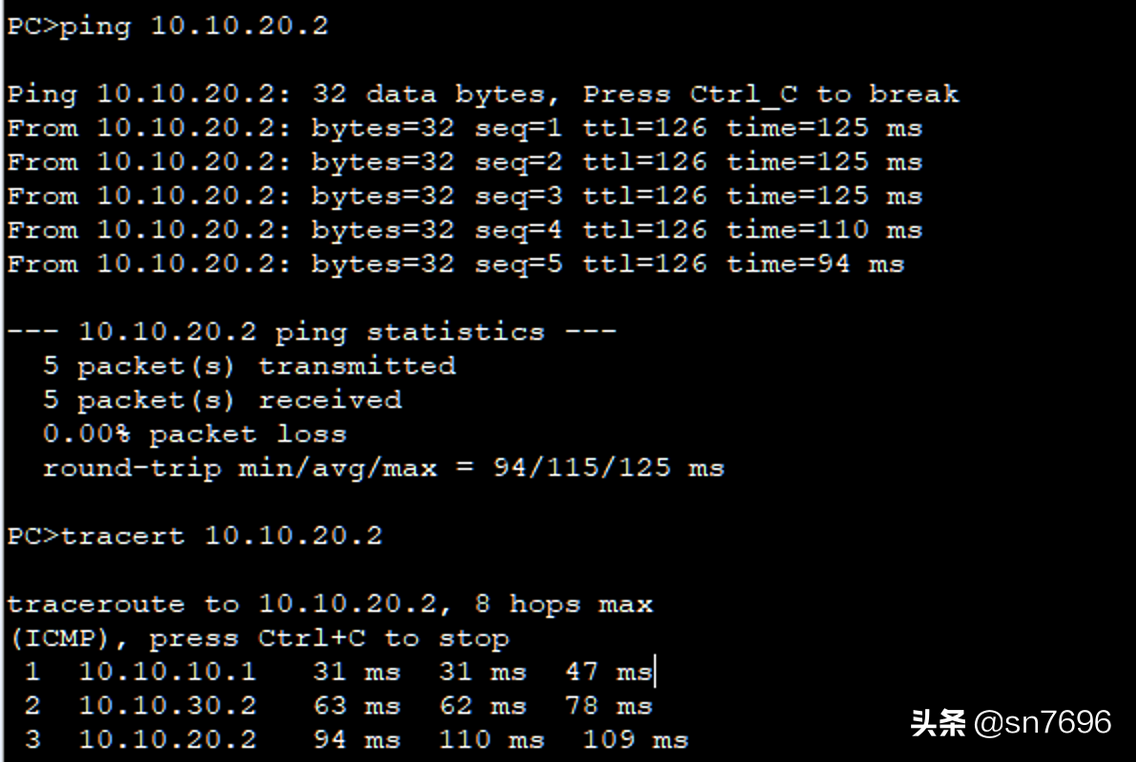

檢測pc2連通性和路由

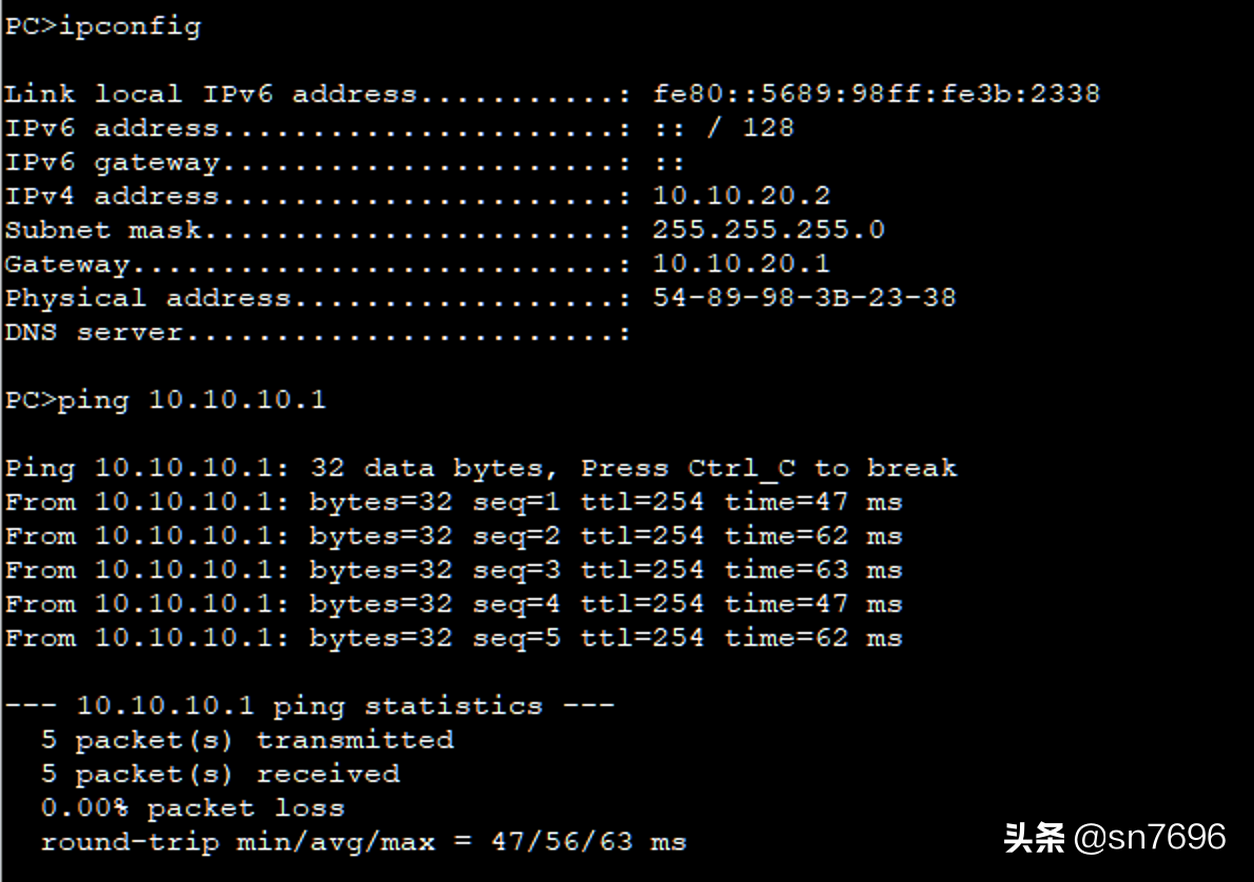

查看PC2 ip地址及測試可以訪問10.10.10.0的網段

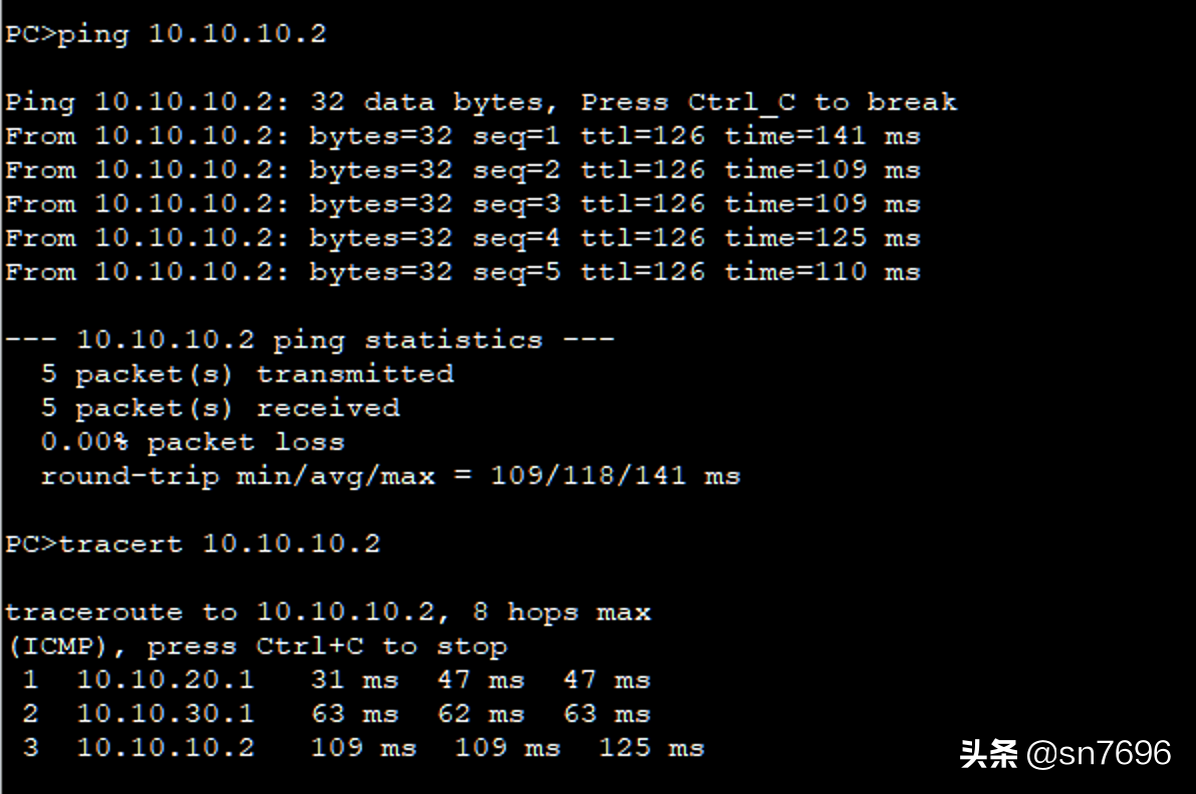

檢測pc1連通性和路由
#謝謝##華為#
