物理內存的組織方式
前面咱們講虛擬內存，涉及物理內存的映射的時候，我們總是把內存想象成它是由連續的一頁一頁地塊組成的。我們可以從 0 開始對物理頁編號，這樣每個物理頁都會有個頁號。
由于物理地址是連續的，頁也是連續的，每個頁大小也是一樣的。因而對于任何一個地址，只要直接除一下每頁的大小，很容易直接算出在哪一頁。每個頁面有一個結構 struct page 表示，這個結構也是放在一個數組里面，這樣根據頁號，很容易通過下標找到相應的 struct page 結構。
如果是這樣，整個物理內存的布局就非常簡單、易管理，這就是最經典的平坦內存模型（Flat Memory Model）。

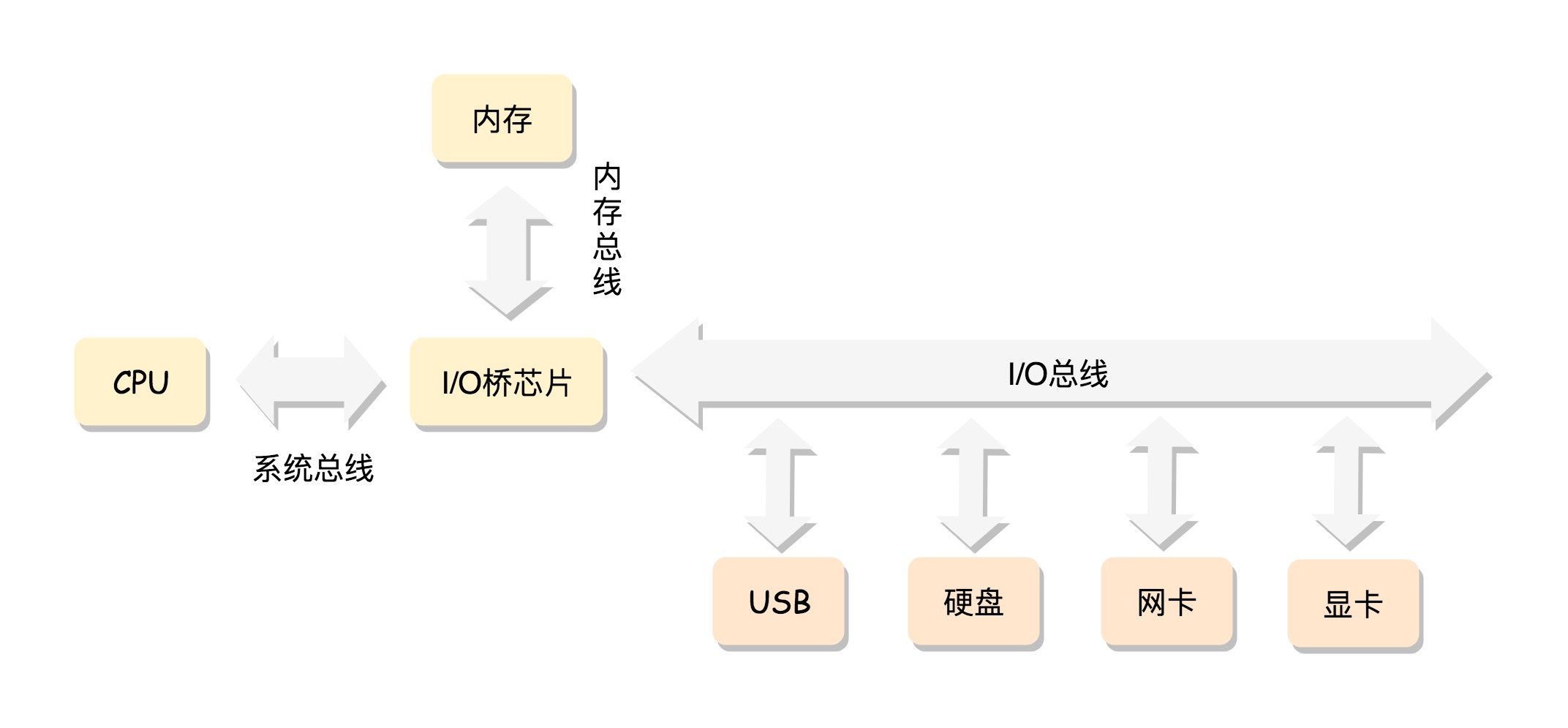

我們講 x86 的工作模式的時候，講過 CPU 是通過總線去訪問內存的，這就是最經典的內存使用方式。

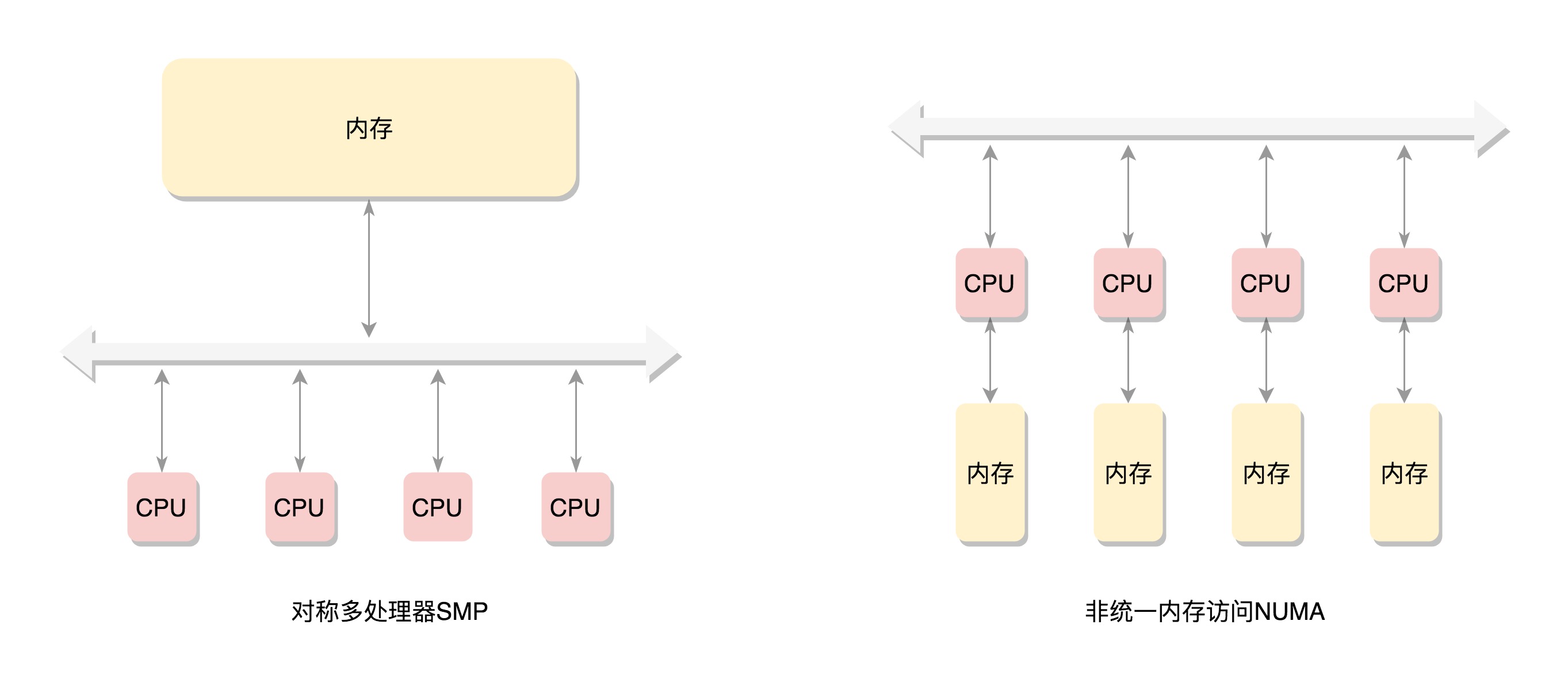

在這種模式下，CPU 也會有多個，在總線的一側。所有的內存條組成一大片內存，在總線的另一側，所有的 CPU 訪問內存都要過總線，而且距離都是一樣的，這種模式稱為SMP（Symmetric multiprocessing），即對稱多處理器。當然，它也有一個顯著的缺點，就是總線會成為瓶頸，因為數據都要走它。
為了提高性能和可擴展性，后來有了一種更高級的模式，NUMA（Non-uniform memory access），非一致內存訪問。在這種模式下，內存不是一整塊。每個 CPU 都有自己的本地內存，CPU 訪問本地內存不用過總線，因而速度要快很多，每個 CPU 和內存在一起，成為一個 NUMA 節點。但是，在本地內存不足的情況下，每個 CPU 都可以去另外的 NUMA 節點申請內存，這個時候訪問延時就會比較長。
這樣，內存被分成了多個節點，每個節點再被分成一個一個的頁面。由于頁需要全局唯一定位，頁還是需要有全局唯一的頁號的。但是由于物理內存不是連起來的了，頁號也就不再連續了。于是內存模型就變成了非連續內存模型，管理起來就復雜一些。
這里需要指出的是，NUMA 往往是非連續內存模型。而非連續內存模型不一定就是 NUMA，有時候一大片內存的情況下，也會有物理內存地址不連續的情況。
后來內存技術牛了，可以支持熱插拔了。這個時候，不連續成為常態，于是就有了稀疏的內存模型。
更多l(xiāng)inux內核視頻教程文檔資料免費領取后臺私信【內核】自行獲取。
內核學習網站：
Linux內核源碼/內存調優/文件系統/進程管理/設備驅動/網絡協議棧-學習視頻教程-騰訊課堂
NUMA節點
我們主要解析當前的主流場景，NUMA 方式。我們首先要能夠表示 NUMA 節點的概念，于是有了下面這個結構 typedef struct pglist_data pg_data_t，它里面有以下的成員變量：
- 每一個節點都有自己的 ID：node_id；
- node_mem_map 就是這個節點的 struct page 數組，用于描述這個節點里面的所有的頁；
- node_start_pfn 是這個節點的起始頁號；
- node_spanned_pages 是這個節點中包含不連續的物理內存地址的頁面數；
- node_present_pages 是真正可用的物理頁面的數目。
例如，64M 物理內存隔著一個 4M 的空洞，然后是另外的 64M 物理內存。這樣換算成頁面數目就是，16K 個頁面隔著 1K 打開頁面，然后是另外 16K 個頁面。這種情況下，node_spanned_pages 就是 33K 個頁面，node_present_pages 就是 32K 個頁面。
typedef struct pglist_data {
struct zone node_zones[MAX_NR_ZONES];
struct zonelist node_zonelists[MAX_ZONELISTS];
int nr_zones;
struct page *node_mem_map;
unsigned long node_start_pfn;
unsigned long node_present_pages; /* total number of physical pages */
unsigned long node_spanned_pages; /* total size of physical page range, including holes */
int node_id;
......
} pg_data_t;
每一個節點分成一個個區域 zone，放在數組 node_zones 里面。這個數組的大小為 MAX_NR_ZONES。我們來看區域的定義。
enum zone_type {
#ifdef CONFIG_ZONE_DMA
ZONE_DMA,
#endif
#ifdef CONFIG_ZONE_DMA32
ZONE_DMA32,
#endif
ZONE_NORMAL,
#ifdef CONFIG_HIGHMEM
ZONE_HIGHMEM,
#endif
ZONE_MOVABLE,
__MAX_NR_ZONES
};
ZONE_DMA 是指可用于作 DMA（Direct Memory Access，直接內存存取）的內存。DMA 是這樣一種機制：要把外設的數據讀入內存或把內存的數據傳送到外設，原來都要通過 CPU 控制完成，但是這會占用空間 CPU，影響 CPU 處理其他事情，所以有了 DMA 模式。CPU 只需向 DMA 控制器下達指令，讓 DMA 控制器來處理數據的傳送，數據傳送完畢后再把信息反饋給 CPU，這樣就可以解放 CPU。
對于 64 位系統，有兩個 DMA 區域。除了上面說的 ZONE_DMA，還有 ZONE_DMA32。在這里你大概能理解 DMA 的原理就可以，不必糾結，我們后面會講 DMA 的機制。
ZONE_NORMAL 是直接映射區，就是上一節講的，從物理內存到虛擬內存的內核區域，通過加上一個常量直接映射。
ZONE_HIGHMEM 是高端內存區，就是上一節講的，對于 32 位系統來說超過 896M 的地方，對于 64 未必要有的一段區域。
ZONE_MOVABLE 是可移動區域，通過將物理內存劃分為可移動分配區域和不可移動分配區域來避免內存碎片。
這里你需要注意一下，我們剛才對于區域的劃分，都是針對物理內存的。
nr_zones 表示當前節點的區域的數量。node_zonelists 是備用節點和它的內存區域的情況。前面講 NUMA 的時候，我們講了 CPU 訪問內存，本節點速度最快，但是如果本節點內存不夠怎么辦，還是需要去其他節點進行分配。畢竟，就算在備用節點里面選擇，慢了點也比沒有強。
既然整個內存被分成了多個節點，那 pglist_data 應該放在一個數組里面。每個節點一項，就像下面代碼里面一樣：
struct pglist_data *node_data[MAX_NUMNODES] __read_mostly;
區域
到這里，我們把內存分成了節點，把節點分成了區域。接下來我們來看，一個區域里面是如何組織的。
表示區域的數據結構 zone 的定義如下：
struct zone {
......
struct pglist_data *zone_pgdat;
struct per_cpu_pageset __percpu *pageset;
unsigned long zone_start_pfn;
/*
* spanned_pages is the total pages spanned by the zone, including
* holes, which is calculated as:
* spanned_pages = zone_end_pfn - zone_start_pfn;
*
* present_pages is physical pages existing within the zone, which
* is calculated as:
* present_pages = spanned_pages - absent_pages(pages in holes);
*
* managed_pages is present pages managed by the buddy system, which
* is calculated as (reserved_pages includes pages allocated by the
* bootmem allocator):
* managed_pages = present_pages - reserved_pages;
*
*/
unsigned long managed_pages;
unsigned long spanned_pages;
unsigned long present_pages;
const char *name;
......
/* free areas of different sizes */
struct free_area free_area[MAX_ORDER];
/* zone flags, see below */
unsigned long flags;
/* Primarily protects free_area */
spinlock_t lock;
......
} ____cacheline_internodealigned_in_
在一個 zone 里面，zone_start_pfn 表示屬于這個 zone 的第一個頁。
如果我們仔細看代碼的注釋，可以看到，spanned_pages = zone_end_pfn - zone_start_pfn，也即 spanned_pages 指的是不管中間有沒有物理內存空洞，反正就是最后的頁號減去起始的頁號。
present_pages = spanned_pages - absent_pages(pages in holes)，也即 present_pages 是這個 zone 在物理內存中真實存在的所有 page 數目。
managed_pages = present_pages - reserved_pages，也即 managed_pages 是這個 zone 被伙伴系統管理的所有的 page 數目，伙伴系統的工作機制我們后面會講。
per_cpu_pageset 用于區分冷熱頁。什么叫冷熱頁呢？咱們講 x86 體系結構的時候講過，為了讓 CPU 快速訪問段描述符，在 CPU 里面有段描述符緩存。CPU 訪問這個緩存的速度比內存快得多。同樣對于頁面來講，也是這樣的。如果一個頁被加載到 CPU 高速緩存里面，這就是一個熱頁（Hot Page），CPU 讀起來速度會快很多，如果沒有就是冷頁（Cold Page）。由于每個 CPU 都有自己的高速緩存，因而 per_cpu_pageset 也是每個 CPU 一個。
頁
了解了區域 zone，接下來我們就到了組成物理內存的基本單位，頁的數據結構 struct page。這是一個特別復雜的結構，里面有很多的 union，union 結構是在 C 語言中被用于同一塊內存根據情況保存不同類型數據的一種方式。這里之所以用了 union，是因為一個物理頁面使用模式有多種。
**第一種模式，要用就用一整頁。**這一整頁的內存，或者直接和虛擬地址空間建立映射關系，我們把這種稱為匿名頁（Anonymous Page）。或者用于關聯一個文件，然后再和虛擬地址空間建立映射關系，這樣的文件，我們稱為內存映射文件（Memory-mApped File）。
如果某一頁是這種使用模式，則會使用 union 中的以下變量：
- struct address_space *mapping 就是用于內存映射，如果是匿名頁，最低位為 1；如果是映射文件，最低位為 0；
- pgoff_t index 是在映射區的偏移量；
- atomic_t _mapcount，每個進程都有自己的頁表，這里指有多少個頁表項指向了這個頁；
- struct list_head lru 表示這一頁應該在一個鏈表上，例如這個頁面被換出，就在換出頁的鏈表中；
- compound 相關的變量用于復合頁（Compound Page），就是將物理上連續的兩個或多個頁看成一個獨立的大頁。
**第二種模式，僅需分配小塊內存。**有時候，我們不需要一下子分配這么多的內存，例如分配一個 task_struct 結構，只需要分配小塊的內存，去存儲這個進程描述結構的對象。為了滿足對這種小內存塊的需要，Linux 系統采用了一種被稱為slab allocator的技術，用于分配稱為 slab 的一小塊內存。它的基本原理是從內存管理模塊申請一整塊頁，然后劃分成多個小塊的存儲池，用復雜的隊列來維護這些小塊的狀態（狀態包括：被分配了 / 被放回池子 / 應該被回收）。
也正是因為 slab allocator 對于隊列的維護過于復雜，后來就有了一種不使用隊列的分配器 slub allocator，后面我們會解析這個分配器。但是你會發現，它里面還是用了很多 slab 的字眼，因為它保留了 slab 的用戶接口，可以看成 slab allocator 的另一種實現。
還有一種小塊內存的分配器稱為slob，非常簡單，主要使用在小型的嵌入式系統。
如果某一頁是用于分割成一小塊一小塊的內存進行分配的使用模式，則會使用 union 中的以下變量：
- s_mem 是已經分配了正在使用的 slab 的第一個對象；
- freelist 是池子中的空閑對象；
- rcu_head 是需要釋放的列表。
struct page {
unsigned long flags;
union {
struct address_space *mapping;
void *s_mem; /* slab first object */
atomic_t compound_mapcount; /* first tail page */
};
union {
pgoff_t index; /* Our offset within mapping. */
void *freelist; /* sl[aou]b first free object */
};
union {
unsigned counters;
struct {
union {
atomic_t _mapcount;
unsigned int active; /* SLAB */
struct { /* SLUB */
unsigned inuse:16;
unsigned objects:15;
unsigned frozen:1;
};
int units; /* SLOB */
};
atomic_t _refcount;
};
};
union {
struct list_head lru; /* Pageout list */
struct dev_pagemap *pgmap;
struct { /* slub per cpu partial pages */
struct page *next; /* Next partial slab */
int pages; /* Nr of partial slabs left */
int pobjects; /* Approximate # of objects */
};
struct rcu_head rcu_head;
struct {
unsigned long compound_head; /* If bit zero is set */
unsigned int compound_dtor;
unsigned int compound_order;
};
};
union {
unsigned long private;
struct kmem_cache *slab_cache; /* SL[AU]B: Pointer to slab */
};
......
}
頁的分配
好了，前面我們講了物理內存的組織，從節點到區域到頁到小塊。接下來，我們來看物理內存的分配。
對于要分配比較大的內存，例如到分配頁級別的，可以使用伙伴系統（Buddy System）。

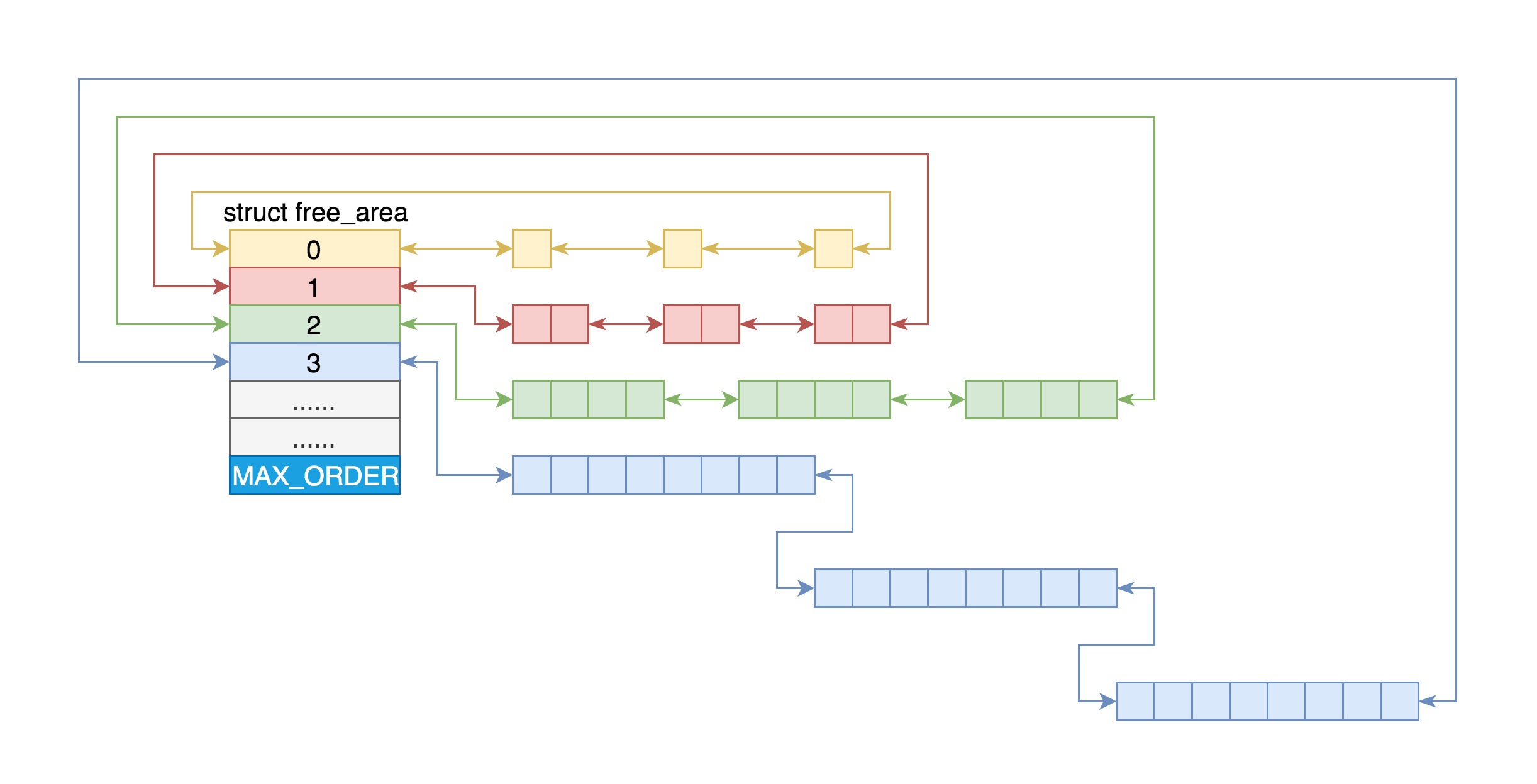

Linux 中的內存管理的“頁”大小為 4KB。把所有的空閑頁分組為 11 個頁塊鏈表，每個塊鏈表分別包含很多個大小的頁塊，有 1、2、4、8、16、32、64、128、256、512 和 1024 個連續頁的頁塊。最大可以申請 1024 個連續頁，對應 4MB 大小的連續內存。每個頁塊的第一個頁的物理地址是該頁塊大小的整數倍。
第 i 個頁塊鏈表中，頁塊中頁的數目為 2^i。
在 struct zone 里面有以下的定義：
struct free_area free_area[MAX_ORDER];
MAX_ORDER 就是指數。
#define MAX_ORDER 11
當向內核請求分配 (2^(i-1)，2^i] 數目的頁塊時，按照 2^i 頁塊請求處理。如果對應的頁塊鏈表中沒有空閑頁塊，那我們就在更大的頁塊鏈表中去找。當分配的頁塊中有多余的頁時，伙伴系統會根據多余的頁塊大小插入到對應的空閑頁塊鏈表中。
例如，要請求一個 128 個頁的頁塊時，先檢查 128 個頁的頁塊鏈表是否有空閑塊。如果沒有，則查 256 個頁的頁塊鏈表；如果有空閑塊的話，則將 256 個頁的頁塊分成兩份，一份使用，一份插入 128 個頁的頁塊鏈表中。如果還是沒有，就查 512 個頁的頁塊鏈表；如果有的話，就分裂為 128、128、256 三個頁塊，一個 128 的使用，剩余兩個插入對應頁塊鏈表。
上面這個過程，我們可以在分配頁的函數 alloc_pages 中看到。
static inline struct page *
alloc_pages(gfp_t gfp_mask, unsigned int order)
{
return alloc_pages_current(gfp_mask, order);
}
/**
* alloc_pages_current - Allocate pages.
*
* @gfp:
* %GFP_USER user allocation,
* %GFP_KERNEL kernel allocation,
* %GFP_HIGHMEM highmem allocation,
* %GFP_FS don't call back into a file system.
* %GFP_ATOMIC don't sleep.
* @order: Power of two of allocation size in pages. 0 is a single page.
*
* Allocate a page from the kernel page pool. When not in
* interrupt context and apply the current process NUMA policy.
* Returns NULL when no page can be allocated.
*/
struct page *alloc_pages_current(gfp_t gfp, unsigned order)
{
struct mempolicy *pol = &default_policy;
struct page *page;
......
page = __alloc_pages_nodemask(gfp, order,
policy_node(gfp, pol, numa_node_id()),
policy_nodemask(gfp, pol));
......
return page;
}
alloc_pages 會調用 alloc_pages_current，這里面的注釋比較容易看懂了，gfp 表示希望在哪個區域中分配這個內存：
- GFP_USER 用于分配一個頁映射到用戶進程的虛擬地址空間，并且希望直接被內核或者硬件訪問，主要用于一個用戶進程希望通過內存映射的方式，訪問某些硬件的緩存，例如顯卡緩存；
- GFP_KERNEL 用于內核中分配頁，主要分配 ZONE_NORMAL 區域，也即直接映射區；
- GFP_HIGHMEM，顧名思義就是主要分配高端區域的內存。
另一個參數 order，就是表示分配 2 的 order 次方個頁。
接下來調用 __alloc_pages_nodemask。這是伙伴系統的核心方法。它會調用 get_page_from_freelist。這里面的邏輯也很容易理解，就是在一個循環中先看當前節點的 zone。如果找不到空閑頁，則再看備用節點的 zone。
static struct page *
get_page_from_freelist(gfp_t gfp_mask, unsigned int order, int alloc_flags,
const struct alloc_context *ac)
{
......
for_next_zone_zonelist_nodemask(zone, z, ac->zonelist, ac->high_zoneidx, ac->nodemask) {
struct page *page;
......
page = rmqueue(ac->preferred_zoneref->zone, zone, order,
gfp_mask, alloc_flags, ac->migratetype);
......
}
每一個 zone，都有伙伴系統維護的各種大小的隊列，就像上面伙伴系統原理里講的那樣。這里調用 rmqueue 就很好理解了，就是找到合適大小的那個隊列，把頁面取下來。
接下來的調用鏈是 rmqueue->__rmqueue->__rmqueue_smallest。在這里，我們能清楚看到伙伴系統的邏輯。
static inline
struct page *__rmqueue_smallest(struct zone *zone, unsigned int order,
int migratetype)
{
unsigned int current_order;
struct free_area *area;
struct page *page;
/* Find a page of the appropriate size in the preferred list */
for (current_order = order; current_order < MAX_ORDER; ++current_order) {
area = &(zone->free_area[current_order]);
page = list_first_entry_or_null(&area->free_list[migratetype],
struct page, lru);
if (!page)
continue;
list_del(&page->lru);
rmv_page_order(page);
area->nr_free--;
expand(zone, page, order, current_order, area, migratetype);
set_pcppage_migratetype(page, migratetype);
return page;
}
return NULL;
}
從當前的 order，也即指數開始，在伙伴系統的 free_area 找 2^order 大小的頁塊。如果鏈表的第一個不為空，就找到了；如果為空，就到更大的 order 的頁塊鏈表里面去找。找到以后，除了將頁塊從鏈表中取下來，我們還要把多余的的部分放到其他頁塊鏈表里面。expand 就是干這個事情的。area–就是伙伴系統那個表里面的前一項，前一項里面的頁塊大小是當前項的頁塊大小除以 2，size 右移一位也就是除以 2，list_add 就是加到鏈表上，nr_free++ 就是計數加 1。
static inline void expand(struct zone *zone, struct page *page,
int low, int high, struct free_area *area,
int migratetype)
{
unsigned long size = 1 << high;
while (high > low) {
area--;
high--;
size >>= 1;
......
list_add(&page[size].lru, &area->free_list[migratetype]);
area->nr_free++;
set_page_order(&page[size], high);
}
}
