閱讀收獲

??1. 了解單點登錄實現原理

??2. 掌握快速使用xxl-sso接入單點登錄功能

一、早期的多系統登錄解決方案

• 單系統登錄解決方案的核心是cookie，cookie攜帶會話id在瀏覽器與服務器之間維護會話狀態。但cookie是有限制的，這個限制就是cookie的域（通常對應網站的域名），瀏覽器發送http請求時會自動攜帶與該域匹配的cookie，而不是所有cookie
• 既然這樣，為什么不將web應用群中所有子系統的域名統一在一個頂級域名下，例如“*.baidu.com”，然后將它們的cookie域設置為“baidu.com”，這種做法理論上是可以的，甚至早期很多多系統登錄就采用這種同域名共享cookie的方式。
• 共享cookie的方式存在眾多局限。
  • 應用群域名得統一
  • 應用群各系統使用的技術（至少是web服務器）要相同，不然cookie的key值（Tomcat為JSESSIONID）不同，無法維持會話，共享cookie的方式是無法實現跨語言技術平臺登錄的，比如JAVA、php、.net系統之間
  • cookie本身不安全。
• 因此，我們需要一種全新的登錄方式來實現多系統應用群的登錄，這就是單點登錄

二、什么是單點登錄

• 單點登錄英文全稱Single Sign On，簡稱SSO。
• 指在多系統應用群中登錄一個系統，便可在其他所有系統中得到授權而無需再次登錄，包括單點登錄與單點注銷兩部分

三、為什么需要單點登錄

• web系統早已從久遠的單系統發展成為如今由多系統組成的應用群，面對如此眾多的系統，用戶難道要一個一個登錄、然后一個一個注銷嗎？
• web系統由單系統發展成多系統組成的應用群，復雜性應該由系統內部承擔，而不是用戶。無論web系統內部多么復雜，對用戶而言，都是一個統一的整體，也就是說，用戶訪問web系統的整個應用群與訪問單個系統一樣，登錄/注銷只要一次就夠了

四、單點登錄原理

4.1 登錄

sso需要一個獨立的認證中心，只有認證中心能接受用戶的用戶名密碼等安全信息，其他系統不提供登錄入口，只接受認證中心的間接授權。

間接授權通過令牌實現，sso認證中心驗證用戶的用戶名密碼沒問題，創建授權令牌，在接下來的跳轉過程中，授權令牌作為參數發送給各個子系統，子系統拿到令牌，即得到了授權，可以借此創建局部會話，局部會話登錄方式與單系統的登錄方式相同。

這個過程，也就是單點登錄的原理，用下圖說明

1. 用戶訪問系統1的受保護資源，系統1發現用戶未登錄，跳轉至sso認證中心，并將自己的地址作為參數
2. sso認證中心發現用戶未登錄，將用戶引導至登錄頁面（帶系統1地址）
3. 用戶輸入用戶名密碼提交登錄申請
4. sso認證中心校驗用戶信息，創建用戶與sso認證中心之間的會話，稱為全局會話，同時創建授權令牌
5. sso認證中心帶著令牌跳轉到最初的請求地址（系統1）
6. 系統1拿到令牌，去sso認證中心校驗令牌是否有效
7. sso認證中心校驗令牌，返回有效，注冊系統1
8. 系統1使用該令牌創建與用戶的會話，稱為局部會話，返回受保護資源
9. 用戶訪問系統2的受保護資源
10. 系統2發現用戶未登錄，跳轉至sso認證中心，并將自己的地址作為參數
11. sso認證中心發現用戶已登錄，跳轉回系統2的地址，并附上令牌
12. 系統2拿到令牌，去sso認證中心校驗令牌是否有效
13. sso認證中心校驗令牌，返回有效，注冊系統2
14. 系統2使用該令牌創建與用戶的局部會話，返回受保護資源

用戶登錄成功之后，會與sso認證中心及訪問的子系統建立會話，用戶與sso認證中心建立的會話稱為全局會話，用戶與各個子系統建立的會話稱為局部會話，局部會話建立之后，用戶訪問子系統受保護資源將不再通過sso認證中心，全局會話與局部會話有如下約束關系

1. 局部會話存在，全局會話一定存在
2. 全局會話存在，局部會話不一定存在
3. 全局會話銷毀，局部會話必須銷毀

4.2 注銷

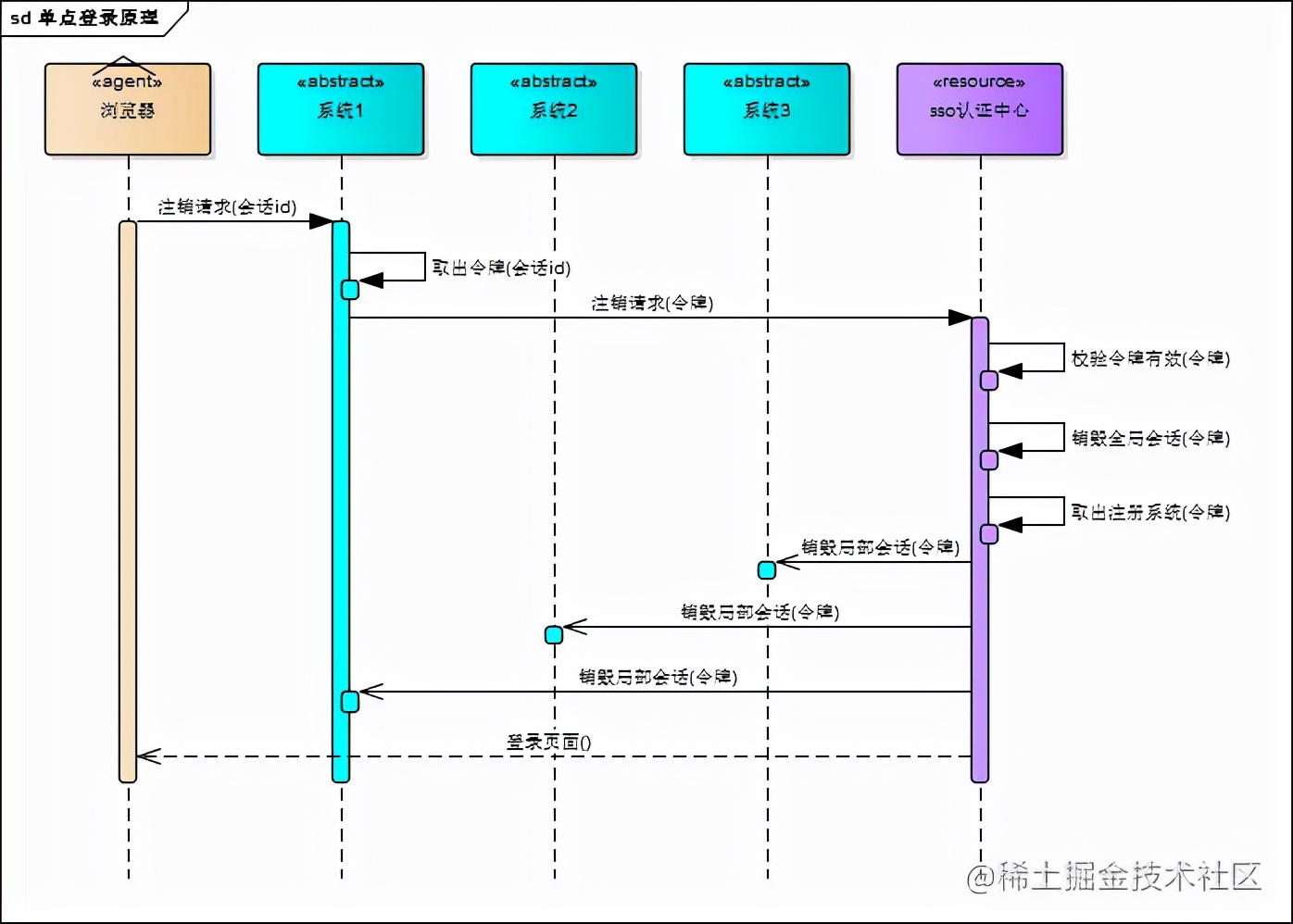

在一個子系統中注銷，所有子系統的會話都將被銷毀，用下面的圖來說明

sso認證中心一直監聽全局會話的狀態，一旦全局會話銷毀，監聽器將通知所有注冊系統執行注銷操作

下面對上圖簡要說明

1. 用戶向系統1發起注銷請求
2. 系統1根據用戶與系統1建立的會話id拿到令牌，向sso認證中心發起注銷請求
3. sso認證中心校驗令牌有效，銷毀全局會話，同時取出所有用此令牌注冊的系統地址
4. sso認證中心向所有注冊系統發起注銷請求
5. 各注冊系統接收sso認證中心的注銷請求，銷毀局部會話
6. sso認證中心引導用戶至登錄頁面

五、快速接入SSO

5.1 xxl-sso特性

• 簡潔：API直觀簡潔，可快速上手
• 輕量級：環境依賴小，部署與接入成本較低
• 單點登錄：只需要登錄一次就可以訪問所有相互信任的應用系統
• 分布式：接入SSO認證中心的應用，支持分布式部署
• HA：Server端與Client端，均支持集群部署，提高系統可用性
• 跨域：支持跨域應用接入SSO認證中心
• Cookie+Token均支持：支持基于Cookie和基于Token兩種接入方式，并均提供Sample項目
• Web+App均支持：支持Web和APP接入
• 實時性：系統登陸、注銷狀態，全部Server與Client端實時共享
• CS結構：基于CS結構，包括Server"認證中心"與Client"受保護應用"
• 記住密碼：未記住密碼時，關閉瀏覽器則登錄態失效；記住密碼時，支持登錄態自動延期，在自定義延期時間的基礎上，原則上可以無限延期
• 路徑排除：支持自定義多個排除路徑，支持Ant表達式,用于排除SSO客戶端不需要過濾的路徑

5.2 環境

• JDK：1.7+
• redis：4.0+

5.3 下載xxl-sso源碼

5.4 文檔地址

• 中文文檔

5.5 項目結構說明

- xxl-sso-server：中央認證服務，支持集群
- xxl-sso-core：Client端依賴
- xxl-sso-samples：單點登陸Client端接入示例項目
    - xxl-sso-web-sample-springboot：基于Cookie接入方式，供用戶瀏覽器訪問，springboot版本
    - xxl-sso-token-sample-springboot：基于Token接入方式，常用于無法使用Cookie的場景使用，如APP、Cookie被禁用等，springboot版本
復制代碼

5.6 基于Token方式部署

• 由于前后端分離開發的模式較多，這里只介紹基于Token方式部署，在一些無法使用Cookie的場景下，可使用該方式，如需要Cookie查看基于cookie方式部署

5.6.1 認證中心（SSO Server）搭建

• 項目名：xxl-sso-server
• 配置文件位置：application.properties

### redis 地址： 如 "{ip}"、"{ip}:{port}"、"{redis/rediss}://xxl-sso:{password}@{ip}:{port:6379}/{db}"；多地址逗號分隔
xxl.sso.redis.address=redis://127.0.0.1:6379
### 登錄態有效期窗口，默認24H，當登錄態有效期窗口過半時，自動順延一個周期
xxl.sso.redis.expire.minute=1440
復制代碼

5.6.2 單點登陸Client端搭建

• 項目名：xxl-sso-token-sample-springboot
• maven依賴

<dependency>
    <groupId>com.xuxueli</groupId>
    <artifactId>xxl-sso-core</artifactId>
    <version>${最新穩定版}</version>
</dependency>
復制代碼

• 配置文件：application.properties

##### SSO Server認證中心地址（推薦以域名方式配置認證中心）
xxl.sso.server=http://xxlssoserver.com:8080/xxl-sso-server

##### 注銷登陸path，值為Client端應用的相對路徑
xxl.sso.logout.path=/logout

##### 路徑排除Path，允許設置多個，且支持Ant表達式。用于排除SSO客戶端不需要過濾的路徑
xxl-sso.excluded.paths=

### redis   // redis address, like "{ip}"、"{ip}:{port}"、"{redis/rediss}://xxl-sso:{password}@{ip}:{port:6379}/{db}"；Multiple "," separated
xxl.sso.redis.address=redis://xxl-sso:password@127.0.0.1:6379/0
xxl.sso.redis.address=redis://127.0.0.1:6379
復制代碼

• 配置 XxlSsoTokenFilter

package com.xxl.sso.sample.config;

import com.xxl.sso.core.conf.Conf;
import com.xxl.sso.core.filter.XxlSsoTokenFilter;
import com.xxl.sso.core.util.JedisUtil;
import org.springframework.beans.factory.DisposableBean;
import org.springframework.beans.factory.annotation.Value;
import org.springframework.boot.web.servlet.FilterRegistrationBean;
import org.springframework.context.annotation.Bean;
import org.springframework.context.annotation.Configuration;

/**
 * @author xuxueli 2018-11-15
 */
@Configuration
public class XxlSsoConfig implements DisposableBean {


    @Value("${xxl.sso.server}")
    private String xxlSsoServer;

    @Value("${xxl.sso.logout.path}")
    private String xxlSsoLogoutPath;

    @Value("${xxl.sso.redis.address}")
    private String xxlSsoRedisAddress;

    @Value("${xxl-sso.excluded.paths}")
    private String xxlSsoExcludedPaths;


    @Bean
    public FilterRegistrationBean xxlSsoFilterRegistration() {

        // xxl-sso, redis init
        JedisUtil.init(xxlSsoRedisAddress);

        // xxl-sso, filter init
        FilterRegistrationBean registration = new FilterRegistrationBean();

        registration.setName("XxlSsoWebFilter");
        registration.setOrder(1);
        registration.addUrlPatterns("/*");
        //token使用的是XxlSsoTokenFilter
        registration.setFilter(new XxlSsoTokenFilter());
        registration.addInitParameter(Conf.SSO_SERVER, xxlSsoServer);
        registration.addInitParameter(Conf.SSO_LOGOUT_PATH, xxlSsoLogoutPath);
        registration.addInitParameter(Conf.SSO_EXCLUDED_PATHS, xxlSsoExcludedPaths);

        return registration;
    }

    @Override
    public void destroy() throws Exception {

        // xxl-sso, redis close
        JedisUtil.close();
    }

}
復制代碼

5.6.3 驗證 (模擬請求 Token 方式接入SSO的接口)

• 修改Host文件：域名方式訪問認證中心，模擬跨域與線上真實環境

### 在host文件中添加以下內容0
127.0.0.1 xxlssoserver.com
127.0.0.1 xxlssoclient1.com
127.0.0.1 xxlssoclient2.com
復制代碼

• 分別運行 "xxl-sso-server" 與 "xxl-sso-token-sample-springboot"
• 認證中心搭建成功后，默認為Token方式登陸提供API接口:
• 1、登陸接口：/app/login參數：POST參數username：賬號password：賬號響應：JSON格式code：200 表示成功、其他失敗msg：錯誤提示data: 登陸用戶的 sso sessionid
• 2、注銷接口：/app/logout參數：POST參數sessionId：登陸用戶的 sso sessionid響應：JSON格式code：200 表示成功、其他失敗msg：錯誤提示
• 3、登陸狀態校驗接口：/app/logincheck參數：POST參數sessionId：登陸用戶的 sso sessionid響應：JSON格式code：200 表示成功、其他失敗msg：錯誤提示data：登陸用戶信息userid：用戶IDusername：用戶名
• idea的http client測試如下：

##client1
POST http://xxlssoclient1.com:8082/xxl-sso-token-sample-springboot/
Content-Type: application/x-www-form-urlencoded
xxl_sso_sessionid: 1000_bac4555c627e4233b6da7d3f9b91aff5

###

##client2
http://xxlssoclient2.com:8082/xxl-sso-token-sample-springboot/
Content-Type: application/x-www-form-urlencoded
xxl_sso_sessionid: 1000_bac4555c627e4233b6da7d3f9b91aff5



###

##校驗
POST http://xxlssoserver.com:8080/xxl-sso-server/app/logincheck
Content-Type: application/x-www-form-urlencoded

sessionId=1000_9df8ee645d7f435fb5f76c9223dfe6e8


###

##注銷
POST http://xxlssoserver.com:8080/xxl-sso-server/app/logout
Content-Type: application/x-www-form-urlencoded

sessionId=1000_0ec8e28158da4241926314e0b3b9b834


###

#登錄sso
POST http://xxlssoserver.com:8080/xxl-sso-server/app/login
Content-Type: application/x-www-form-urlencoded

username=user&password=123456

復制代碼

• SSO登錄/注銷流程驗證：
  • 可參考測試用例 ：com.xxl.app.sample.test.TokenClientTest
• 正常情況下，登錄流程如下：
  • 1、獲取用戶輸入的賬號密碼后，請求SSO Server的登錄接口，獲取用戶 sso sessionid ；（參考代碼：TokenClientTest.loginTest）
  • 2、登陸成功后，獲取到 sso sessionid ，需要主動存儲，后續請求時需要設置在 Header參數 中
  • 3、此時，使用 sso sessionid 訪問受保護的 "Client01應用" 和 "Client02應用" 提供的接口，接口均正常返回（參考代碼：TokenClientTest.clientApiRequestTest）
• 正常情況下，注銷流程如下：
  • 1、請求SSO Server的注銷接口，注銷登陸憑證 sso sessionid ；（參考代碼：TokenClientTest.logoutTest）
  • 2、注銷成功后，sso sessionid 將會全局失效
  • 3、此時，使用 sso sessionid 訪問受保護的 "Client01應用" 和 "Client02應用" 提供的接口，接口請求將會被攔截，提示未登錄并返回狀態碼 501（參考代碼：TokenClientTest.clientApiRequestTest）

六、總體設計

6.1 架構圖

6.2 功能定位

XXL-SSO 是一個分布式單點登錄框架。只需要登錄一次就可以訪問所有相互信任的應用系統。

借助 XXL-SSO，可以快速實現分布式系統單點登錄。

6.3 核心概念

6.4 登錄流程剖析

• 用戶于Client端應用訪問受限資源時，將會自動 redirect 到 SSO Server 進入統一登錄界面
• 用戶登錄成功之后將會為用戶分配 SSO SessionId 并 redirect 返回來源Client端應用，同時附帶分配的 SSO SessionId
• 在Client端的SSO Filter里驗證 SSO SessionId 無誤，將 SSO SessionId 寫入到用戶瀏覽器Client端域名下 cookie 中
• SSO Filter驗證 SSO SessionId 通過，受限資源請求放行

6.5 注銷流程剖析

• 用戶與Client端應用請求注銷Path時，將會 redirect 到 SSO Server 自動銷毀全局 SSO SessionId，實現全局銷毀
• 然后，訪問接入SSO保護的任意Client端應用時，SSO Filter 均會攔截請求并 redirect 到 SSO Server 的統一登錄界面

6.6 基于Cookie，相關概念

• 登錄憑證存儲：登錄成功后，用戶登錄憑證被自動存儲在瀏覽器Cookie中
• Client端校驗登錄狀態：通過校驗請求Cookie中的是否包含用戶登錄憑證判斷
• 系統角色模型：
  • SSO Server：認證中心，提供用戶登錄、注銷以及登錄狀態校驗等功能
  • Client應用：受SSO保護的Client端Web應用，為用戶瀏覽器訪問提供服務
  • 用戶：發起請求的用戶，使用瀏覽器訪問

6.7 基于Token，相關概念

• 登錄憑證存儲：登錄成功后，獲取到登錄憑證（xxl_sso_sessionid=xxx），需要主動存儲，如存儲在 localStorage、Sqlite 中
• Client端校驗登錄狀態：通過校驗請求 Header參數 中的是否包含用戶登錄憑證（xxl_sso_sessionid=xxx）判斷；因此，發送請求時需要在 Header參數 中設置登陸憑證
• 系統角色模型：
  • SSO Server：認證中心，提供用戶登錄、注銷以及登錄狀態校驗等功能
  • Client應用：受SSO保護的Client端Web應用，為用戶請求提供接口服務
  • 用戶：發起請求的用戶，如使用Android、IOS、桌面客戶端等請求訪問

6.8 未登錄狀態請求處理

基于Cookie，未登錄狀態請求：

• 頁面請求：redirect 到SSO Server登錄界面
• JSON請求：返回未登錄的JSON格式響應數據
  • 數據格式：
    • code：501 錯誤碼
    • msg：sso not login.

基于Token，未登錄狀態請求：

• 返回未登錄的JSON格式響應數據
  • 數據格式：
    • code：501 錯誤碼
    • msg：sso not login.

6.9 登錄態自動延期

支持自定義登錄態有效期窗口，默認24H，當登錄態有效期窗口過半時，自動順延一個周期。

6.10 記住密碼

未記住密碼時，關閉瀏覽器則登錄態失效；記住密碼時，登錄態自動延期，在自定義延期時間的基礎上，原則上可以無限延期。

6.11 路徑排除

自定義路徑排除Path，允許設置多個，且支持Ant表達式。用于排除SSO客戶端不需要過濾的路徑。
