前言
單片機開發中，我們往往首先接觸裸機系統，然后到RTOS，那么它們的軟件架構是什么?這是我們開發人員必須認真考慮的問題。在實際項目中，首先選擇軟件架構是非常重要的，接下來我們淺談一下我們單片機開發中，有哪些程序架構。
一.裸機系統
1.輪詢系統
輪詢系統是 MCU中最簡單的入門系統，它的程序結構是通常只需要一個While(1)或for(;;)死循環來實現：
int main(void)
{
while(1)
{
//事務1
//......
//事務n
}
return0;
}
這種程序架構就是不斷循環，那么這種程序架構的缺點是非常的明顯的—實時性差，因?yàn)槲覀兊木帉懙拇a都是順序的執行，如果事務1和事務2之間有一個延時函數，那么處理事務2必須等待延時時間到來才可以執行相應的代碼。
例如下面的動畫顯示：
所有的事務都是順序的執行的。
2.前后臺系統
這種系統可稱為前后臺系統或超循環系統(Super-Loops)。應用程序是一個無限的循環，循環中調用相應的函數完成相應的操作，這部分可以看成后臺行為(background)。中斷服務程序處理異步事件，這部分可以看成前臺行為(foreground)。后臺也可以叫做任務級。前臺也叫中斷級。
前后臺系統在輪詢系統中，增加了中斷 機制。中斷機制可以打斷 MCU目前正在執行的程序，而執行另外一段程序，這段程序稱為中斷程序，當中斷程序執行完成，再回到原先位置，如以下源碼所示：
int main(void)
{
while(1)
{
事務1;
事務2;
事務3;
......
}
return0;
}
//中斷服務函數
void interrupt_event(void)
{
事務4; //語句4
return0;
}
前后臺系統與輪詢系統相比，其中一個明顯優點是可以實時響應外部輸入、中斷是可以嵌套的，即是當發生一個中斷時，MCU開始執行中斷相關代碼，此時一個優先級更高的中斷發生，MCU將轉向執行另一個更高優先級的中斷。

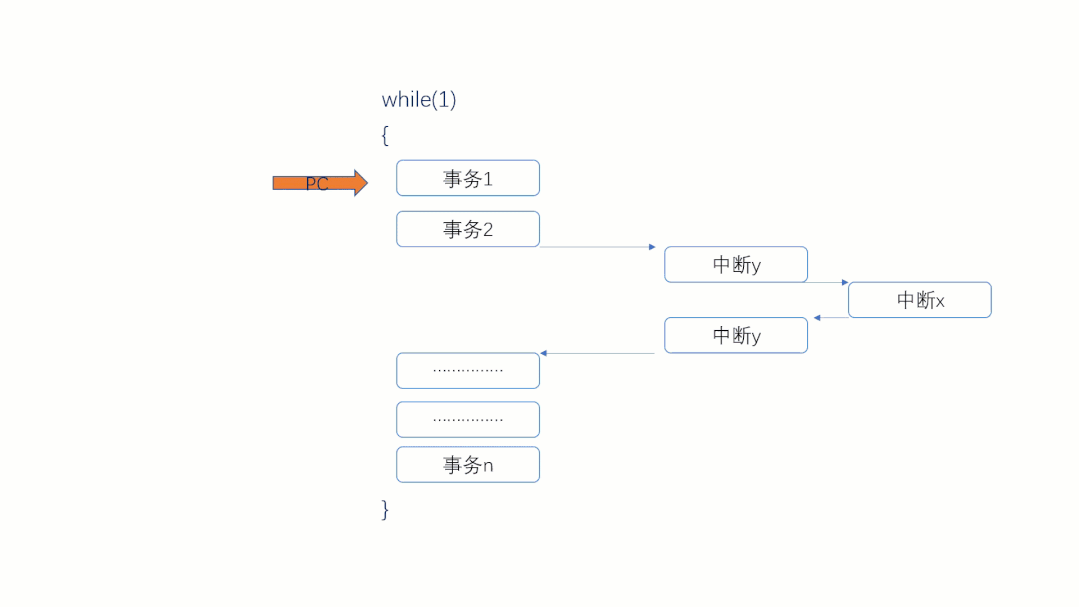

例如下面的動畫顯示：
二.RTOS操作系統
1.時間片輪轉調度
時間片輪詢法實際上通常出現在操作系統中，也就是說它屬于操作系統，每個進程被分配一個時間段，稱作它的時間片，即該進程允許運行的時間。如果在時間片結束時進程還在運行，則CPU將被剝奪并分配給另一個進程。如以下源碼所示：
注意：任務是有優先級的，同等優先級下的任務才可以使用時間片輪轉調度。
void task1(void)
{
while(1)
{
事務1;
}
}
void task2(void)
{
while(1)
{
事務2;
}
}
例如下面的動畫顯示：
2.搶占式系統
RTOS的內核負責管理所有的任務，內核決定了運行哪個任務，何時停止當前任務切換到其他任務，這個是內核的多任務管理能力。多任務管理給人的感覺就好像芯片有多個CPU，多任務管理實現了CPU資源的最大化利用，多任務管理有助于實現程序的模塊化開發，能夠?qū)崿F(xiàn)復雜的實時應用。中斷能打斷所有任務。
三.如何選擇合適的程序架構
對于上述講解的程序架構，我們?cè)撊绾芜x擇呢，首先根據自己的項目以及MCU兩個方面考慮。
項目選擇分析：我們的產品是否要求實時性非常好的產品，如果實時性非常好的產品，小編建議使用RTOS作為實時系統例如UCOSIII、FreeRTOS等操作系統，如果我們單單制作功能特別少的，例如汽車的智能鑰匙，就是負責汽車的開鎖，關閉等特別少的功能，比較適合選擇前后臺系統，
如果我們的項目是關于物聯網領域的，小編建議使用RT-Thread以及OneOS等相關物聯網操作系統，因?yàn)樵摬僮飨到y(tǒng)不需要我們編寫相關的設備驅動以及移植網絡協議，直接調用相關API函數即可。
MCU選擇分析：首先我們選擇的主控芯片有關，如果我們選擇一款flash以及SRAM非常小型的MCU，那么移植RTOS可能比較吃力了，目前FreeRTOS操作系統最低需要3k到5k內存。
