本文作者宗志剛（花名瑄珉），網絡領域從業十五余年，現任阿里云網絡產品線資深技術專家，負責阿里云網絡洛神平臺的技術規劃、架構設計以及網元產品研發工作。在剛剛過去的云棲大會上，宗志剛做了“洛神3.0：應用-云-邊-端一體的新一代云網絡平臺”的主題分享，詳細闡釋了阿里云新一代洛神云網絡平臺的技術架構升級。本文根據作者的演講內容整理而成。

云網絡發展歷程

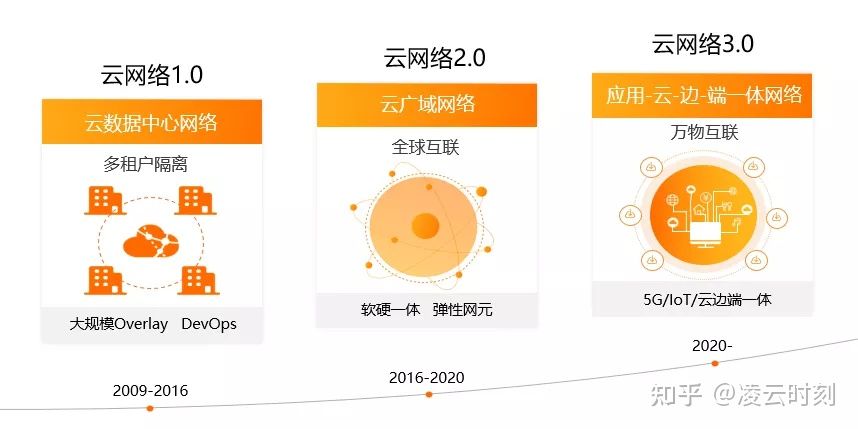

到今天，阿里云網絡產品已經演進到了第三代。

洛神3.0來了！阿里云資深專家起底云網絡平臺的技術架構升級之路

云網絡1.0時代，主要實現數據中心云化后的多租戶隔離的網絡，它的技術特點就是在云上Region內實現了大規模的overlay網絡。

隨著企業上云的步伐加快，越來越多的企業上云，特別是大型、超大型企業上云，因?yàn)槿蚍?wù)的要求，云網絡不僅要支持?jǐn)?shù)據中心內部的網絡，還要支持多個數據中心的全球互聯，同時云上/云間的流量激增，企業的業務也豐富多樣。這個階段的網絡，我們稱為云網絡2.0時代。

在技術上，支持跨域網絡的虛擬化，同時為了提供性能更高、靈活性更好的網絡，軟硬件一體化、云原生方式的彈性架構，開始規模化應用在云網絡中。從2020年開始，云網絡產品和技術逐步走向邊緣和應用，支撐5G/IoT應用的上云，我們定義為云網絡3.0時代。

洛神：飛天云操作系統的內核組件

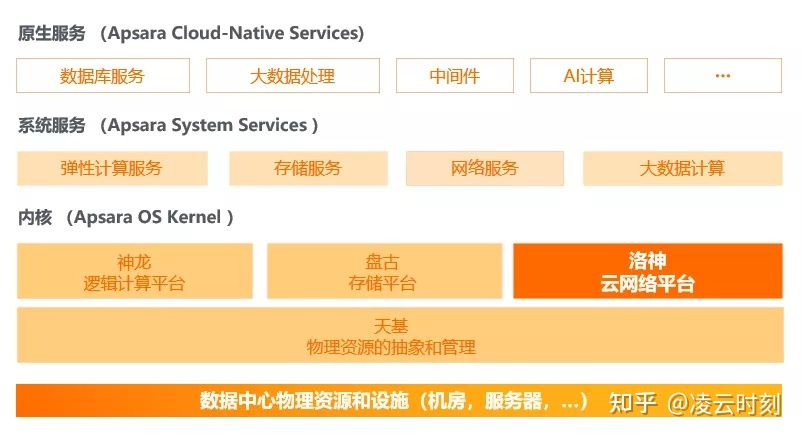

阿里云網絡產品技術平臺叫洛神，它是阿里云飛天操作系統的內核組件之一，負責網絡的虛擬化，與計算虛擬化平臺神龍、存儲虛擬化平臺盤古以及物理資源管理平臺天基共同組成了飛天的內核基礎，并向上支撐構建了阿里云豐富的IaaS、PaaS產品。

洛神平臺總體架構：SDN+NFV

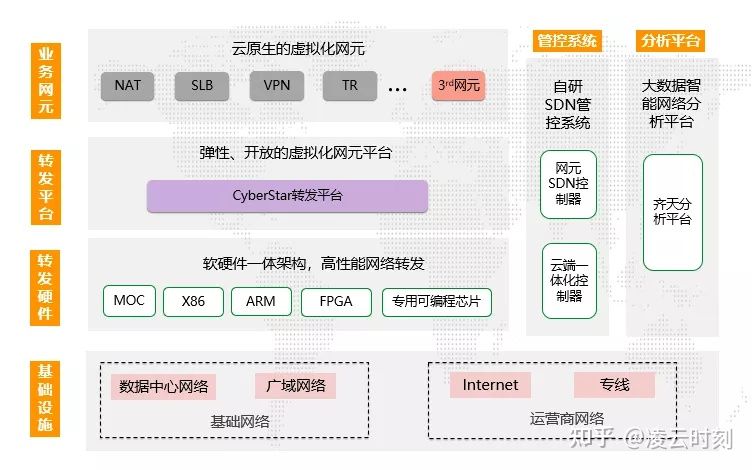

洛神·云網絡平臺的總體技術架構，是一個非常典型的SDN+NFV架構，最底部是物理網絡基礎設備，提供網絡最基礎的連通能力；向上是轉發面，洛神平臺使用多種類型的資源來進行數據面的轉發，例如傳統的x86裸金屬服務器，國產化ARM CPU，還有目前已經規模應用的可編程芯片；在轉發數據面之上，構建了一個NFV平臺，叫CyberStar平臺，用于管理底層不同的轉發資源，提供統一抽象的能力，例如彈性資源擴縮容能力，資源異構屏蔽能力等，提升上層業務網元的研發效率；在此之上，是業務網元自身的轉發邏輯。在控制面，洛神平臺使用集中式的SDN控制器，實現各網元的業務編排。另外，為了保障整個網絡的高效運維和運營，洛神平臺還構建了一個智能運維分析平臺，內部叫做齊天平臺，依靠大數據驅動，實現網絡的智能運維和運營。

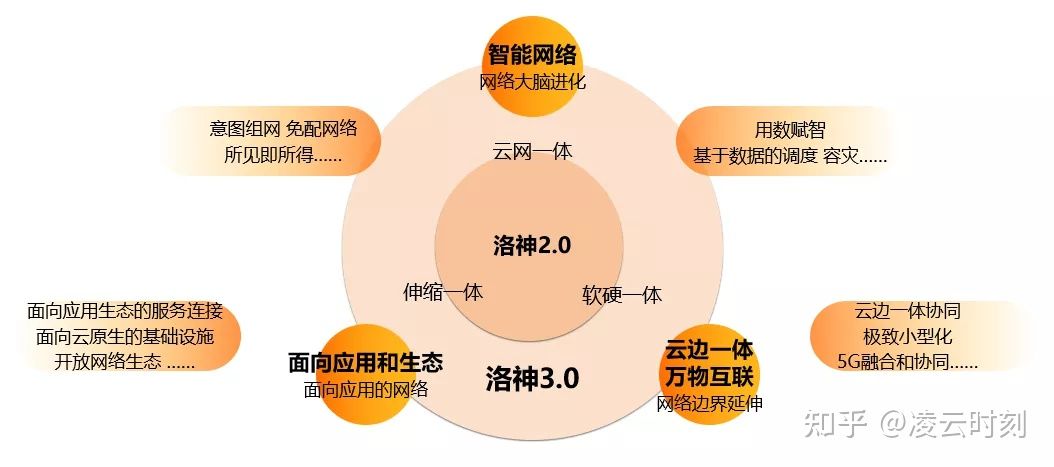

當前在網運行的阿里云網絡規模部署的是洛神2.0平臺，簡單來說，它是一個三位一體網絡：

首先，云網一體：主要是阿里云網絡資源的覆蓋已經全球化，目前已經有24個Region，75個可用區，280+個POP接入節點；

其次，軟硬一體：主要體現在數據面，使用FPGA以及可編程芯片方式，極大提升了數據面轉發性能，其中VPC網關單臺可達到3.2T，不僅滿足超大類型客戶的轉發性能需求，還可以提升大象流的吞吐，提升網絡的可靠性；

最后，伸縮一體：阿里云網絡的應用網元，基于洛神CyberStar NFV平臺，可以實現阿里云網元任意規格分鐘級的彈性。

洛神3.0，構筑應用-云-邊-端一體的智能云網絡

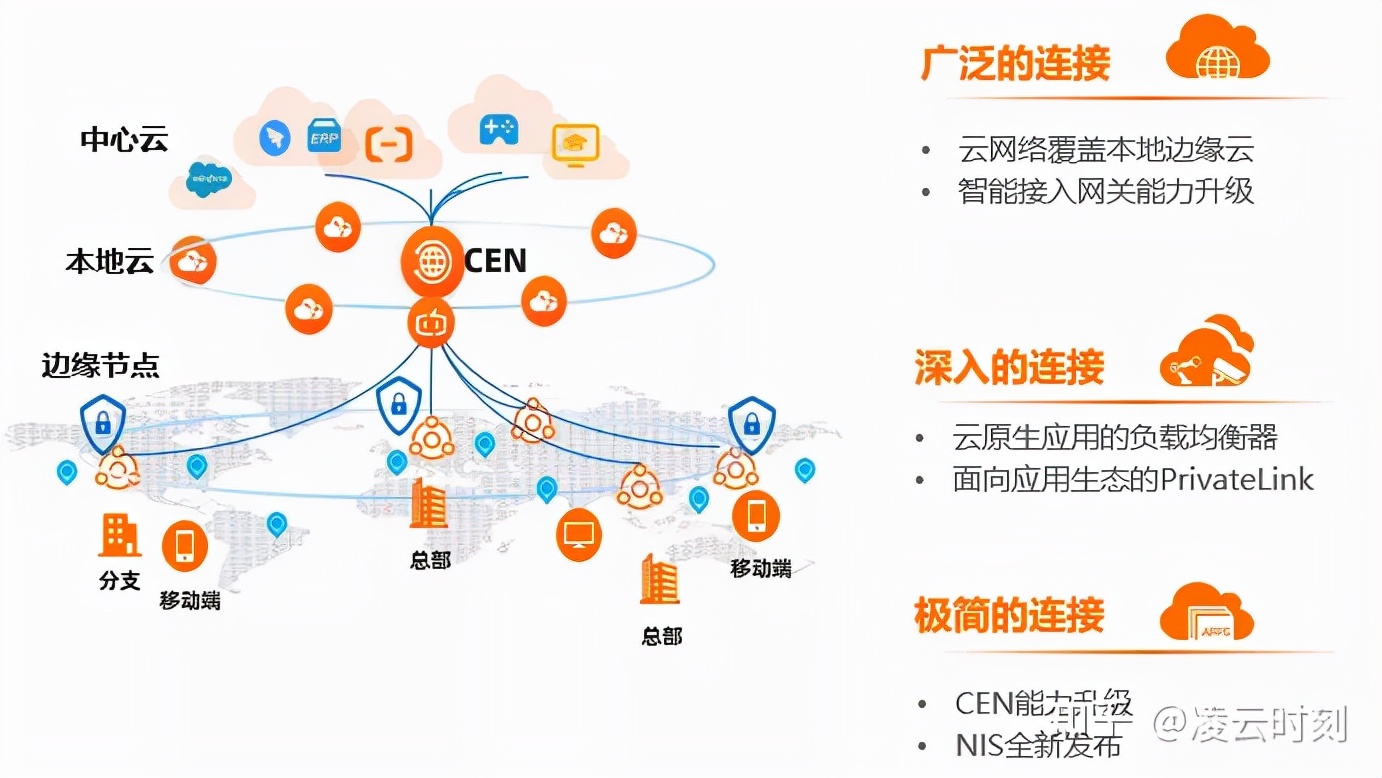

從2020年開始，我們啟動洛神3.0的研發，其關鍵的場景是應用-云-邊-端一體化的智能化網絡。網絡最核心的價值是連接——連接應用，連接端，連接不同地域不同類型的網絡；應用-云-邊-端一體的連接場景，我們總結成三種主要連接方式：

廣泛的連接：從過去的云網絡以云為中心，走向連接更加廣闊的區域，連接邊緣，連接IoT端，把中心云和本地云、邊緣云結合起來。
深入的連接：這是網絡在縱向的連接，要滿足應用不同場景（包括應用與應用之間）的連接，特別是生態服務部署到云上之后的連接。
極簡的連接：網絡是一個分布式系統，本身是極端復雜的，但是應用以及IT運維人員希望看到一個簡單的網絡。

應用-云-邊-端一體化的場景，對云網絡的技術提出了更高的要求，總結下來，包括如下幾個方面：

更高性能的網絡管理能力：因?yàn)榫W(wǎng)絡的邊界大大擴寬，網絡的節點海量增加，鏈路的環境也發生了很大的變化，但體驗要求沒有降低，所以對網絡的管理能力提出了更高的要求。
更靈活的網絡轉發設備：因?yàn)榈赜虿灰粯樱貏e是邊緣場景，環境差異巨大，如何適應不同場景轉發需求，需要網絡轉發設備更加靈活。
更簡易的網絡互聯協議：網絡互聯要簡單，應用關心的是業務邏輯，在云上應用與其它應用或者端連接時，如果太復雜，是無法規模化應用的。
更智能的網絡維護技術：網絡的邊界在擴大，與應用的連接更加緊密，覆蓋面更廣；網絡的維護工作量和復雜度急劇增加，網絡的維護壓力也大大增加，需要使用更加智能的網絡維護技術，減少網絡的運維&運營投入。

針對云網絡3.0時代的應用場景對技術的要求，洛神3.0開啟了相關技術的研發，也取得了一些階段性成果：

云邊端一體，極致性能的網絡控制器

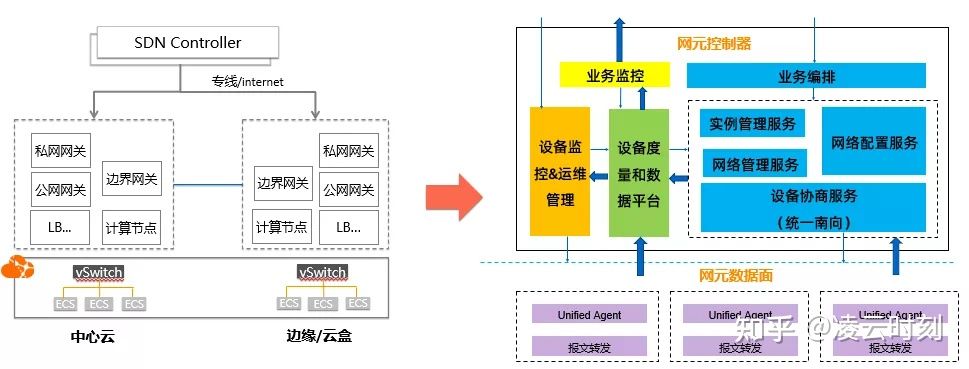

云邊端一體，中心云延伸到邊緣，包括客戶的IDC；為了提升體驗以及統一運維，需要VPC從中心延伸到邊緣，而不是獨立的數據中心，這就要求網絡的管控系統依然是統一的，但是管理系統管理的網絡范圍和實例數會大大增加，管理鏈路的環境也會增加很多復雜度，在此種環境下，洛神平臺的管控系統進行了開發，其中最重要的變化是我們統一的各種網關的南向，采用新的內存數據庫抽象網關不同對象之間的關系，做到聯動下發，批量下發，來提升管控的處理性能，支持例如單VPC千萬實例，億級配置，每秒千條路由刷新的能力。

云邊端一體，多功能融合的網關設備

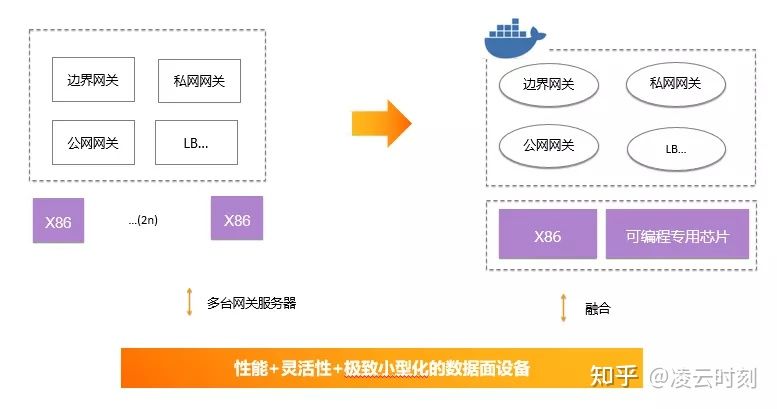

在數據面，邊緣的場景非常多樣化，因此造成了一定的復雜度，但有一個共性，就是空間有限，對成本敏感，但功能特性一個都不能少，流量模型還具有多樣性。在這個點上，洛神云網絡平臺對VPC網關設備做了融合處理，這里的融合不僅是簡單的部署在一臺物理設備中，底層的轉發資源也做了池化，以便及時應對不同資源模型，同時也要保證架構上的解耦，與中心云的網關架構保持一致。

面向應用生態的連接技術

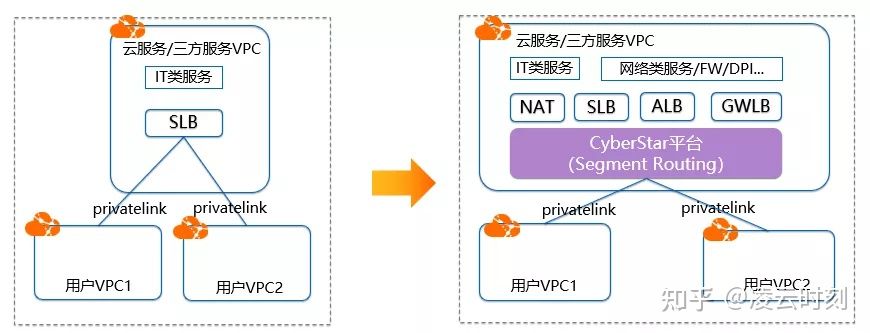

上面主要是網絡連接廣度方面的一些技術，在縱向深度上，簡化應用的連接，我們提升了阿里云洛神CyberStar平臺的能力，將服務鏈的能力集成到平臺中，這樣基于CyberStar平臺的網元之間可以非常簡單地實現連接，例如最近在公測的NAT FW產品，用戶不需要配置任何路由，只需要勾選集成的產品選項，就可以實現NAT和FW之間的自動引流，大大簡化了應用的連接復雜度。

大數據驅動的智能運維分析

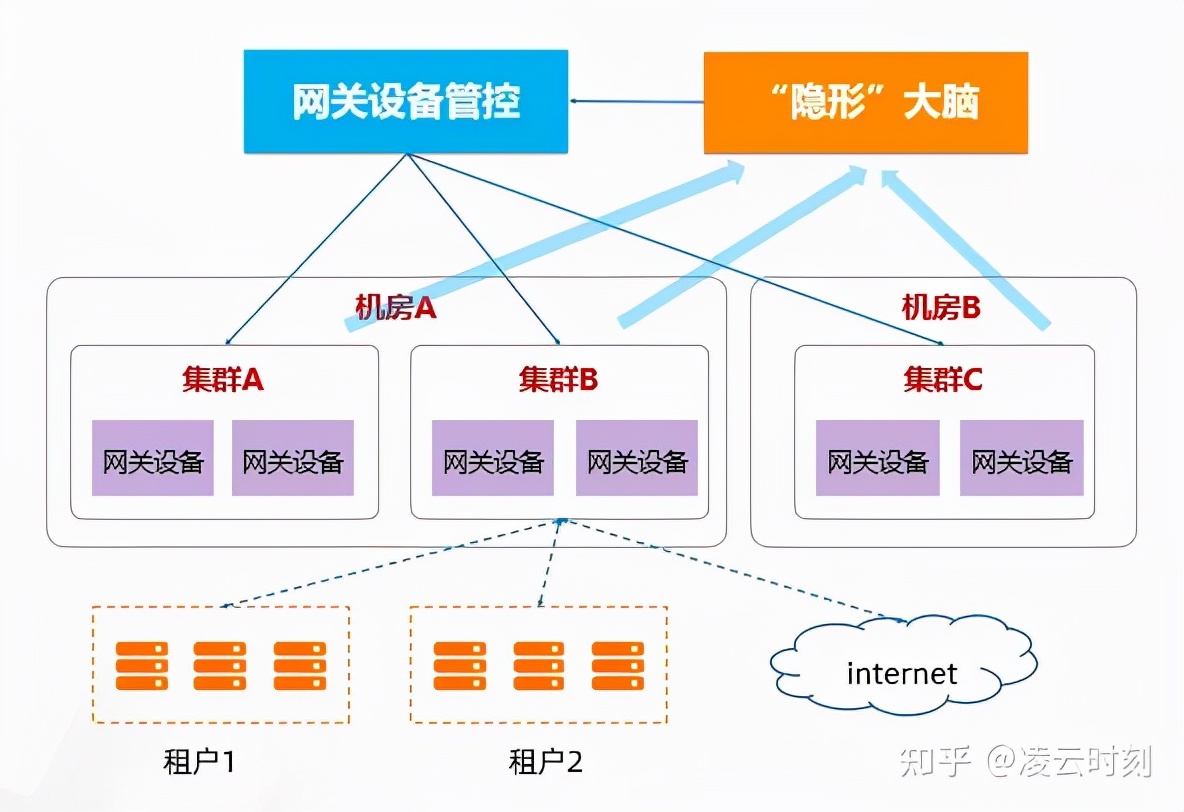

最后，網絡連接得更廣、更深，網絡的邊界在擴大，網絡運維運營的復雜度也會大大提升，網絡的控制面是針對單網元的，是一個垂直化的部件，但是網絡是一張網，需要全局視角，例如某個網元轉發流量下跌，到底是自身問題還是底層vswitch問題，還是EIP問題；例如版本發布變更，業務是否全部恢復，都需要全局視角。針對這些場景，洛神平臺升級了齊天大數據智能分析系統，齊天系統已經開發并穩定運行了數年，之前更多是內部使用，保證整個洛神云網絡的平穩運行，為我們對外提供的云網絡產品和服務保駕護航；洛神3.0開始，我們也推出了產品化服務——NIS網絡智能服務，采用與齊天大數據系統相同的架構。

齊天大數據分析平臺

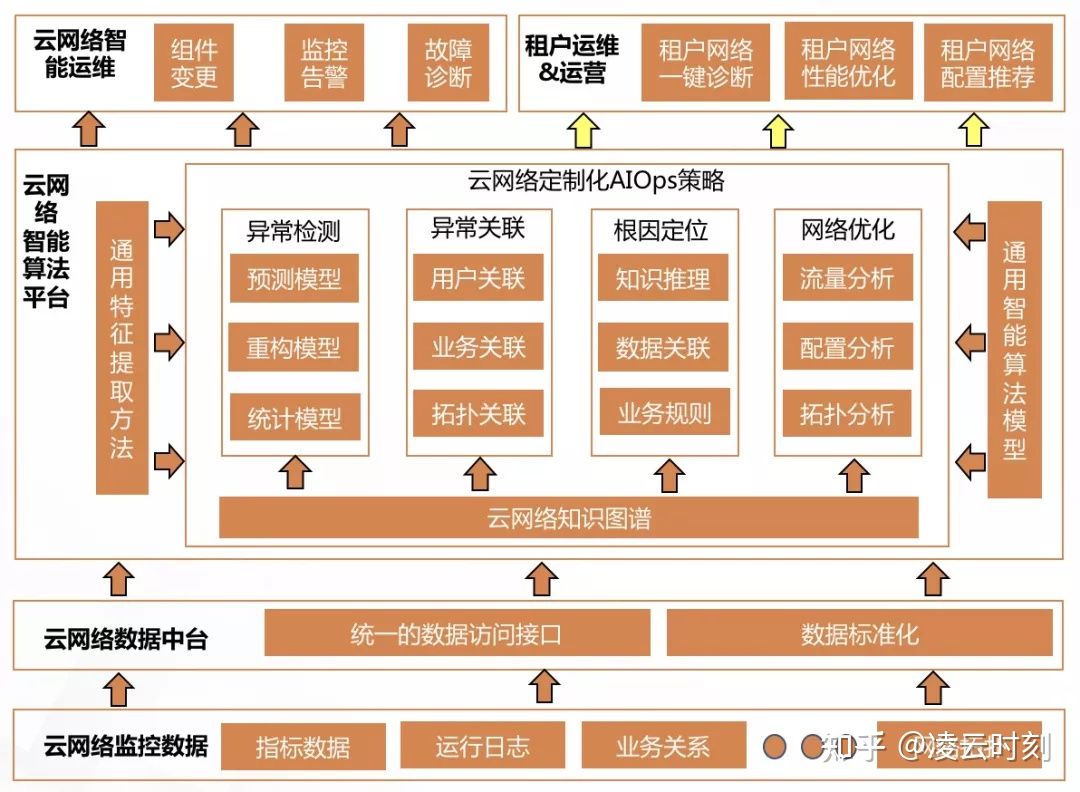

這是齊天大數據平臺的總體架構，相關監控?cái)?shù)據會采集到數據中臺層，進行數據格式的標準化，統一數據訪問接口，最終由云網絡智能算法平臺使用相關的算法模型對這些數據進行清洗、分析，得到關于異常的檢測、關聯、根因的定位以及網絡優化信息，并通過API傳輸給網絡運維工程師和云上的用戶。
