近期由于工作原因，在項目支持的過程中，進行了一次K8S的基礎環境部署，云平臺一直是公司的重要底座，而我由于一系列原因，一直沒有親自嘗試，通過本次的機會，讓我重新做了一遍，也找到了和以前部署傳統環境一樣的感覺，雖然還有些生疏和不解，但是邁出了這一步，也算是深入學習的開始。

環境部署是作為公司技術人員，必須要掌握的，我們的產品都是基于這個基本條件下進行搭建使用的，因此對于環境的了解，原理的學習，對于我們后續問題排查，產品問題定位都是有所幫助的。

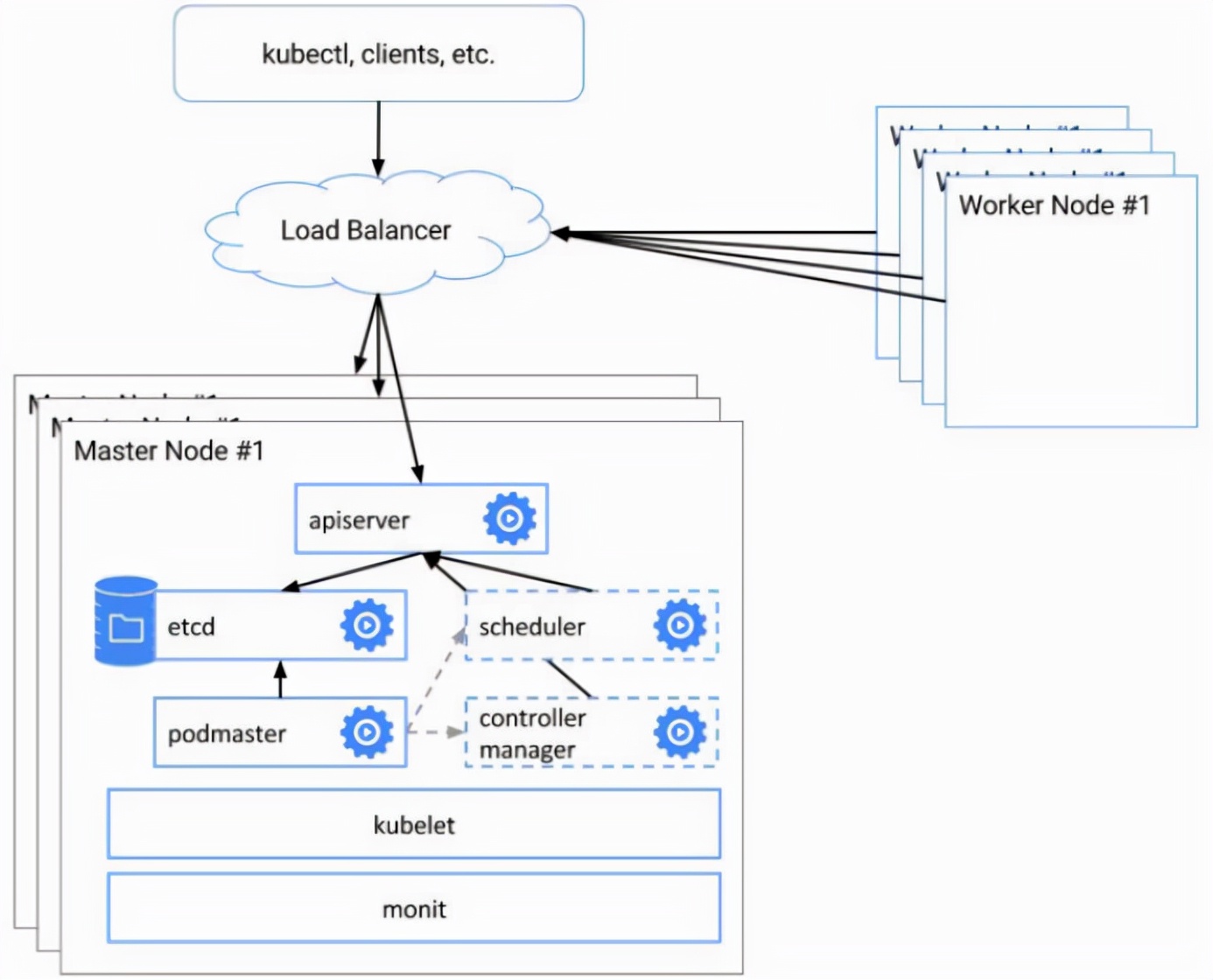

集群架構

其核心思想是讓 K8S master 節點中的各類組件具備高可用性，消除單點故障。

1.kube-apiserver：對外暴露了 K8S API，是整個集群的訪問入口。由于 apiserver 本身無狀態，可以通過啟動多個實例并結合負載均衡器實現高可用。

2.etcd：用于存儲 K8S 集群的網絡配置和對象的狀態信息，是整個集群的數據中心。可以通過啟動奇數個 etcd 實例建立一個冗余的，可靠的數據存儲層。

3.kube-scheduler：為新創建的 pod 選擇一個供他們運行的節點。一個集群只能有一個活躍的 kube-scheduler 實例，可以同時啟動多個 kube-scheduler 并利用領導者選舉功能實現高可用。

4.kube-controller-manager：集群內部的管理控制中心。一個集群只能有一個活躍的 kube-controller-manager 實例，可以同時啟動多個 kube-controller-manager 并利用領導者選舉功能實現高可用。

另外，構建集群時還需要注意下列問題。

1)節點上 K8S 進程的可靠性。需要讓 kubelet、kube-scheduler、kube-controller-manager 等進程在出現故障后能自動重啟。

2)為 worker node 中的非 pod 進程預留資源，防止他們將與 pod 爭奪資源導致節點資源短缺。

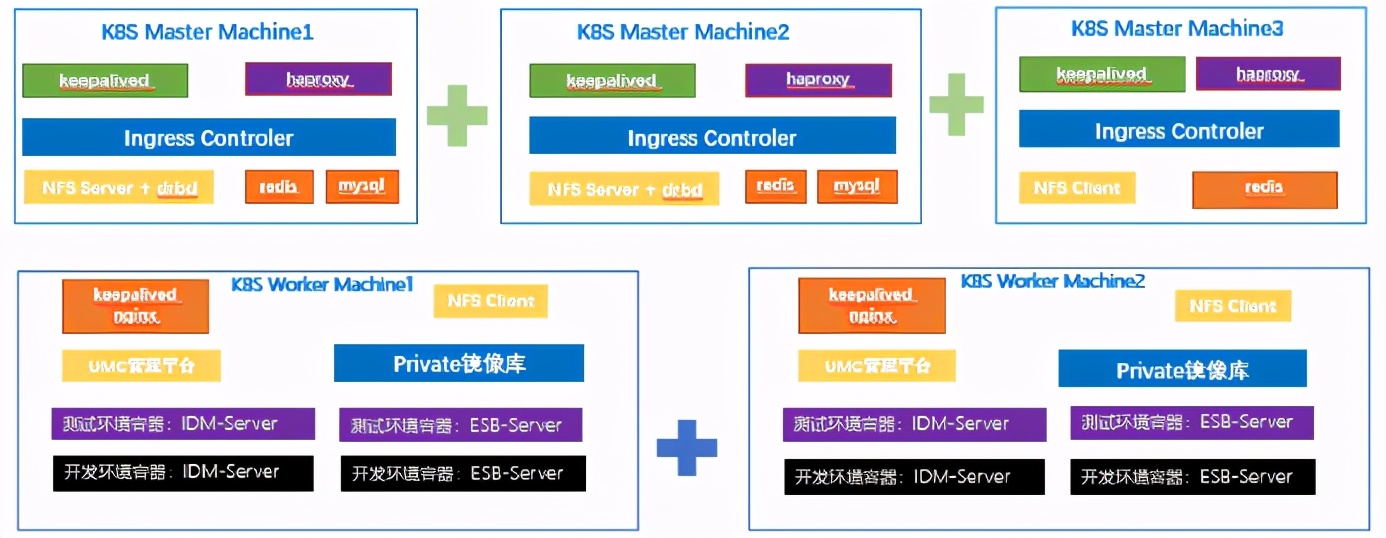

部署架構

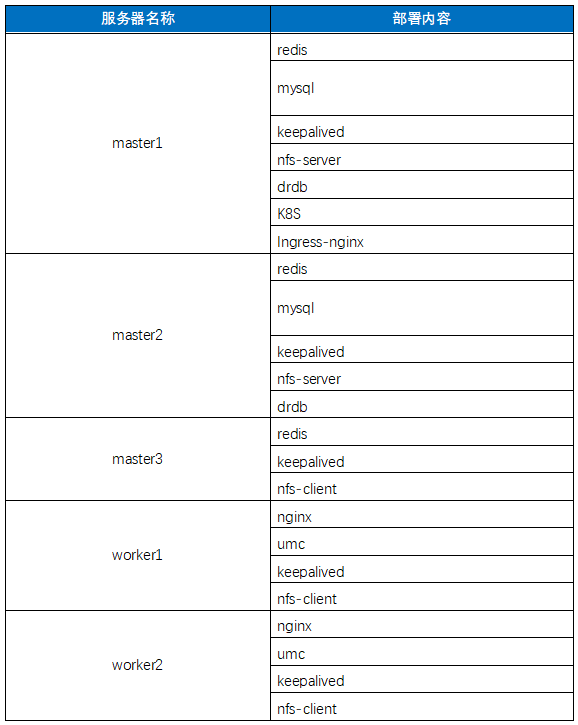

目前提供了5臺服務器，供開發和測試環境使用，具體分配情況已經使用情況如如下：

環境準備

進行配置前一些必要內容的處理，包括主機名的修改，網絡調整、以及系統配置、安全策略等的調整，保證后續安裝過程中的順利進行。

1.協調虛擬IP

部署高可用環境，需要兩個虛擬IP的支持，一個用作內部集群的使用，另一個是用作外部集群使用，因此在與客戶交互之初，就要協調好虛擬IP的網絡情況，以便后續我們可以直接使用。

我們這邊拿到的兩個IP分別為122和123，整理我用122作為了內部集群，123為外部的集群。

2.修改主機名稱

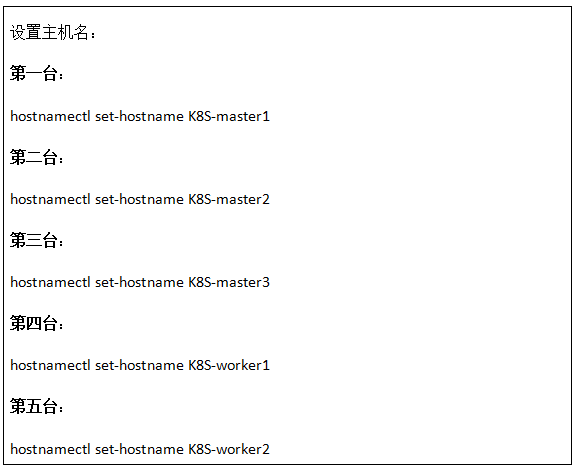

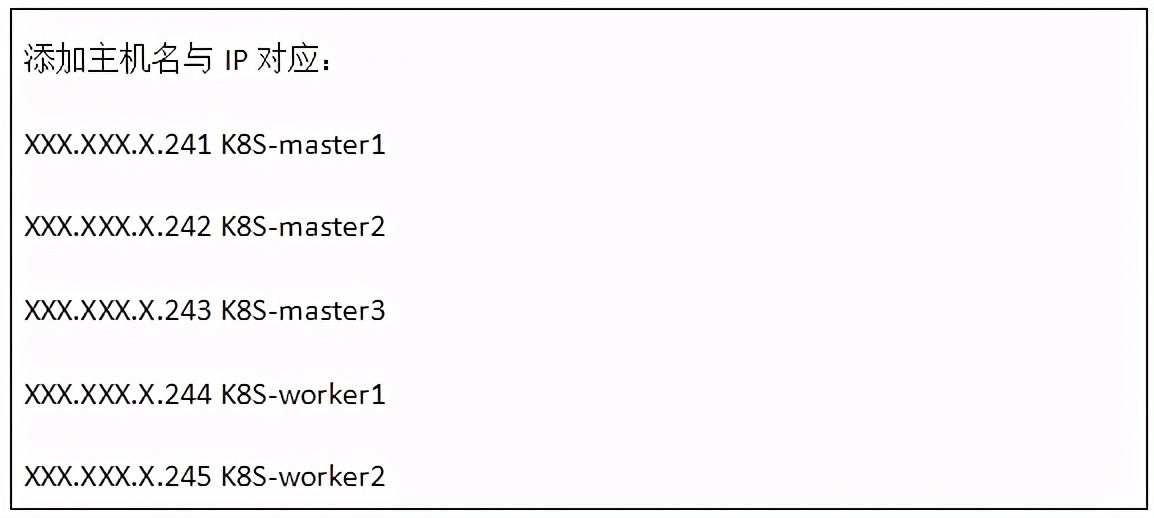

設置主機名，添加主機名與IP對應關系，如下：

修改5臺虛擬機的hosts文件：

3.修改安全策略

安全策略的處理包括兩個位置，一個是關閉selinux，一個是調整防火墻的策略，保證系統訪問安全，同時保證后續部署過程中不會受到安全限制。

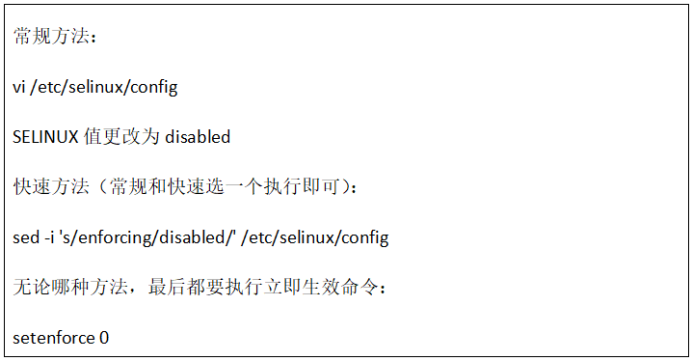

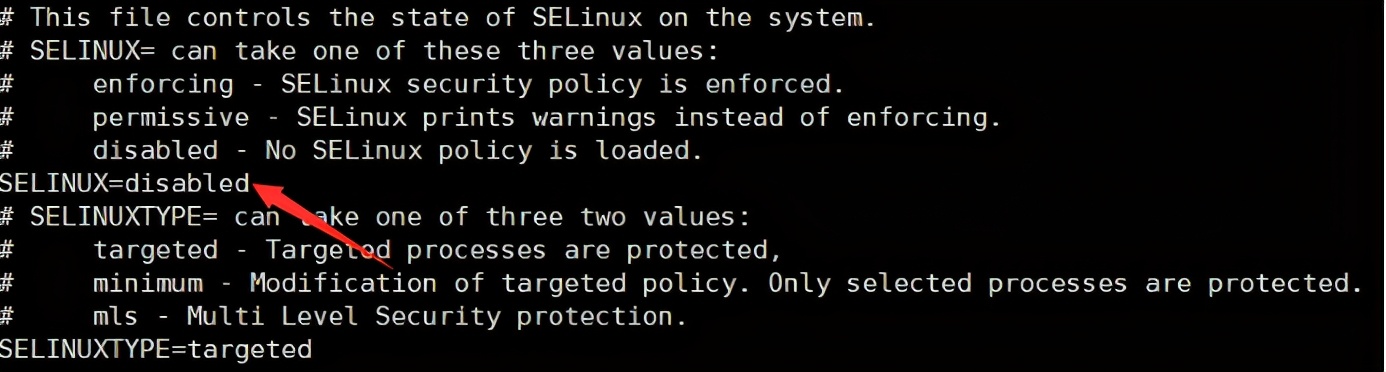

> > > > 關閉selinux

> > > > 防火墻處理

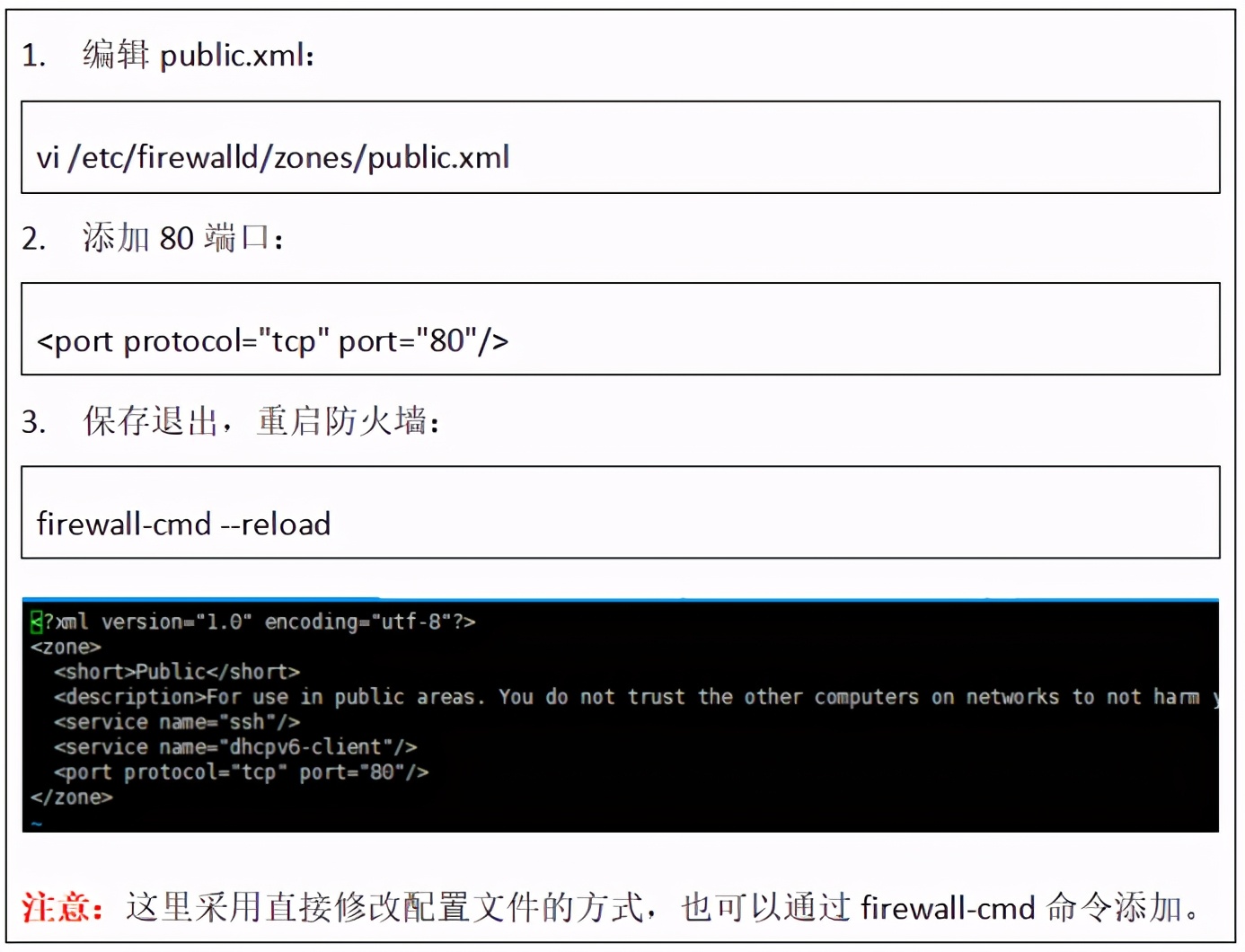

調整防火墻的端口，如下：

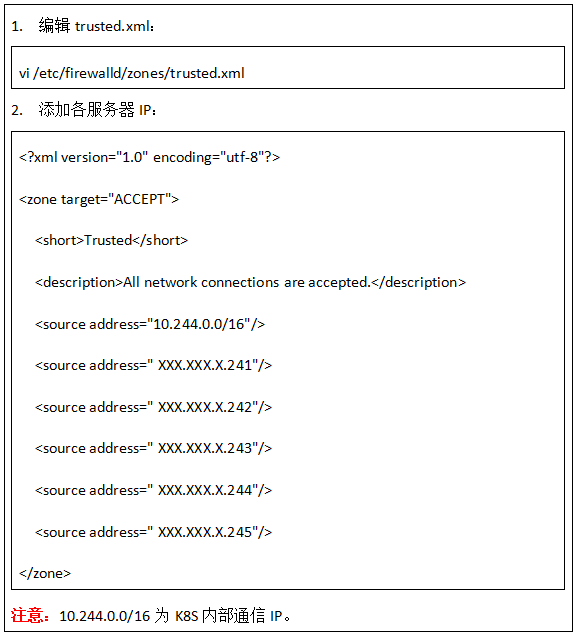

防火墻白名單添加，如下：

上述調整完成之后，將防火墻進行重啟：

4.修改網絡映射

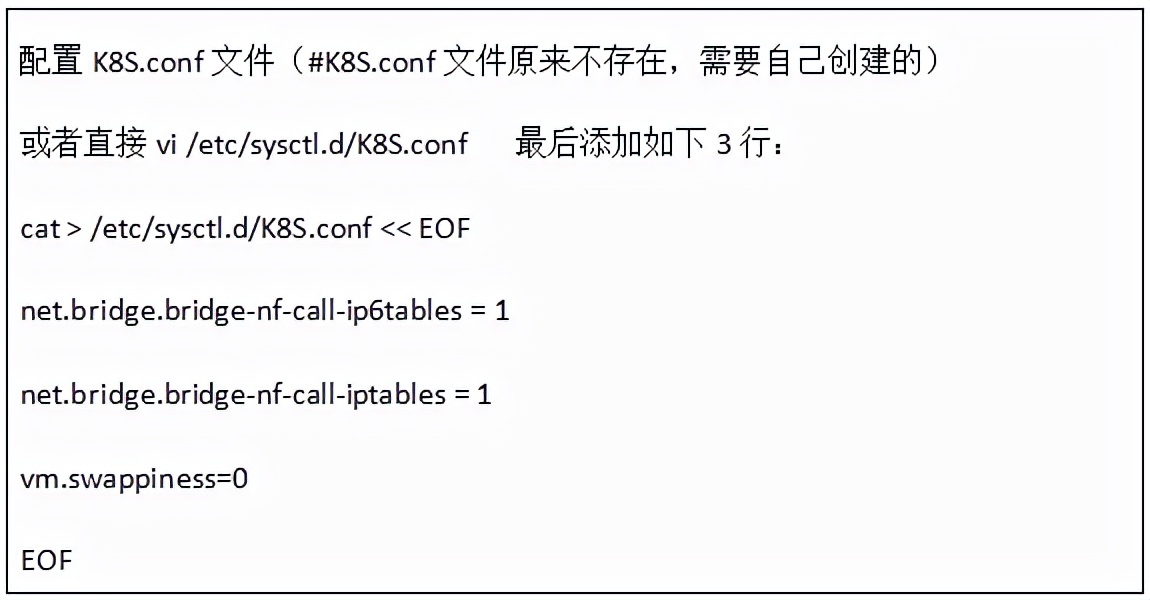

將橋接的IPv4流量傳遞到iptables的鏈：

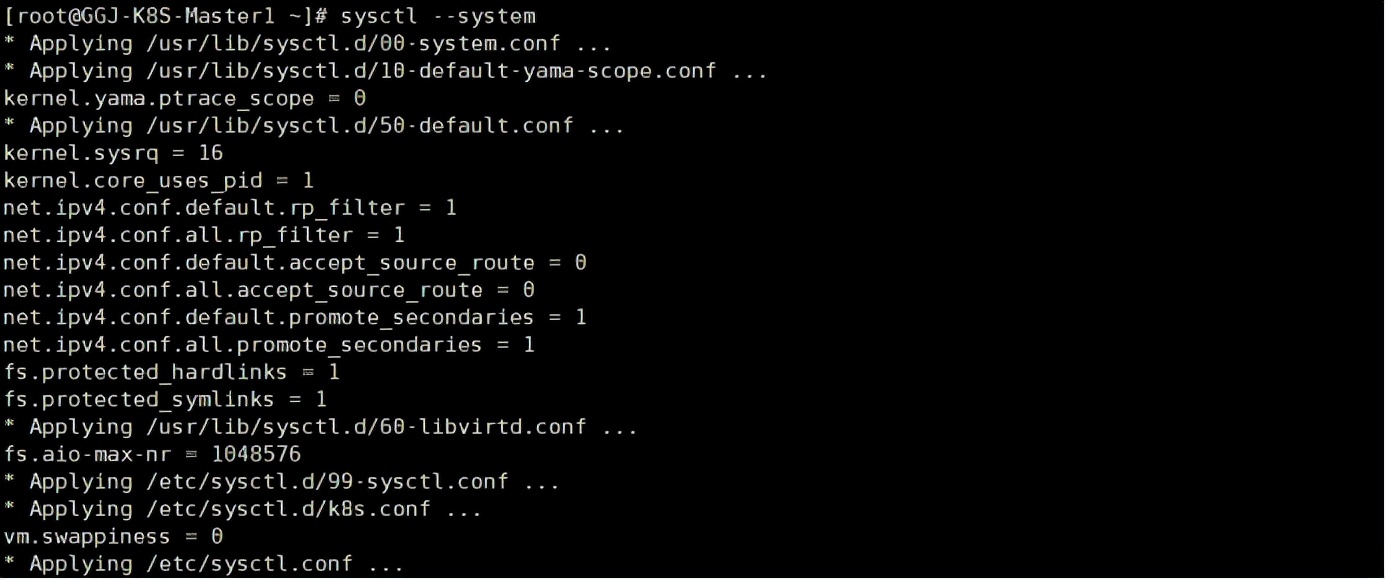

添加完畢后執行生效，如下：

5.其他系統配置

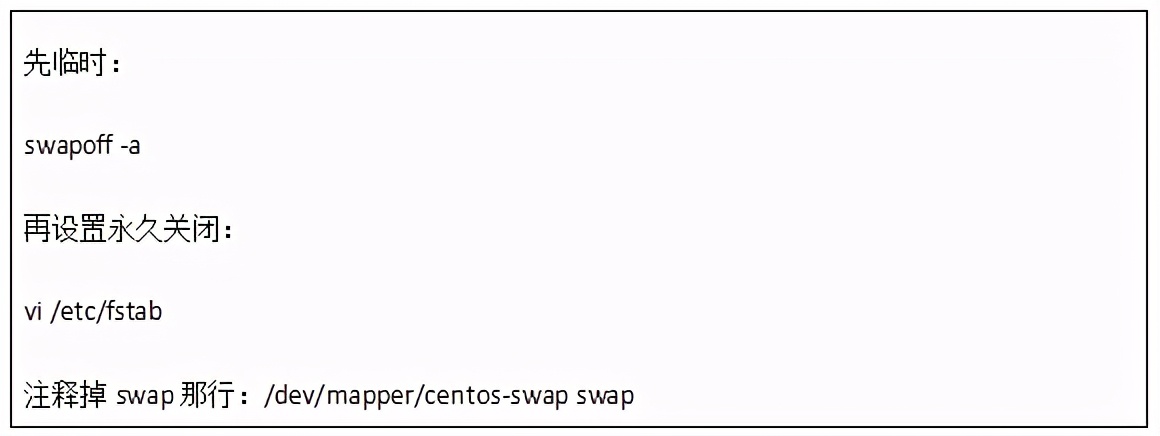

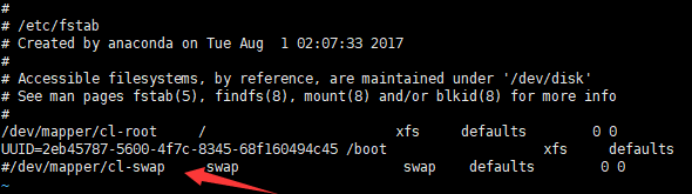

調整關閉swap，方法如下：

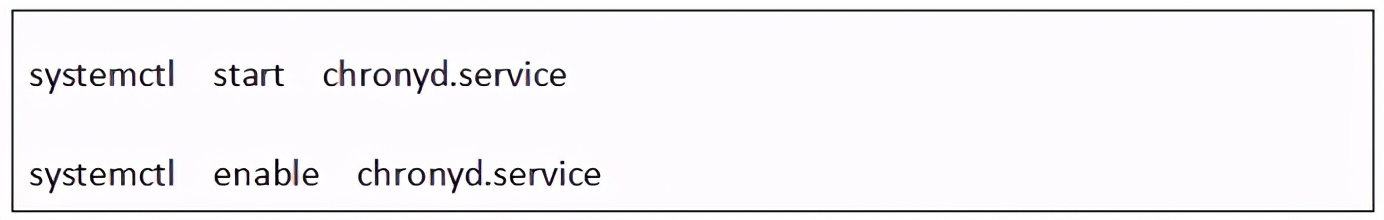

同時調整時間同步，啟動chronyd系統服務（需要檢查客戶給出的服務器時間是否一致，不一致要進行調整），方法如下：

外圍部署

針對不是容器里面處理的產品，我們要進行部署，因為UMC產品是需要部署到容器外的，所以支持UMC的相關中間件也是要部署到環境上的，包括redis、Nginx以及keepalived。

1.redis部署

> > > > 前置條件

1.更新linux自帶的gcc 與make。

安裝完成后會有提示“完畢！”并自動返回到命令行。

2.如果wget提示無此命令，安裝wget。

1)檢查wget是否安裝：

如下顯示則已經安裝：

如果沒有顯示則表示沒有安裝，需要通過以下命令安裝;

> > > > 安裝步驟

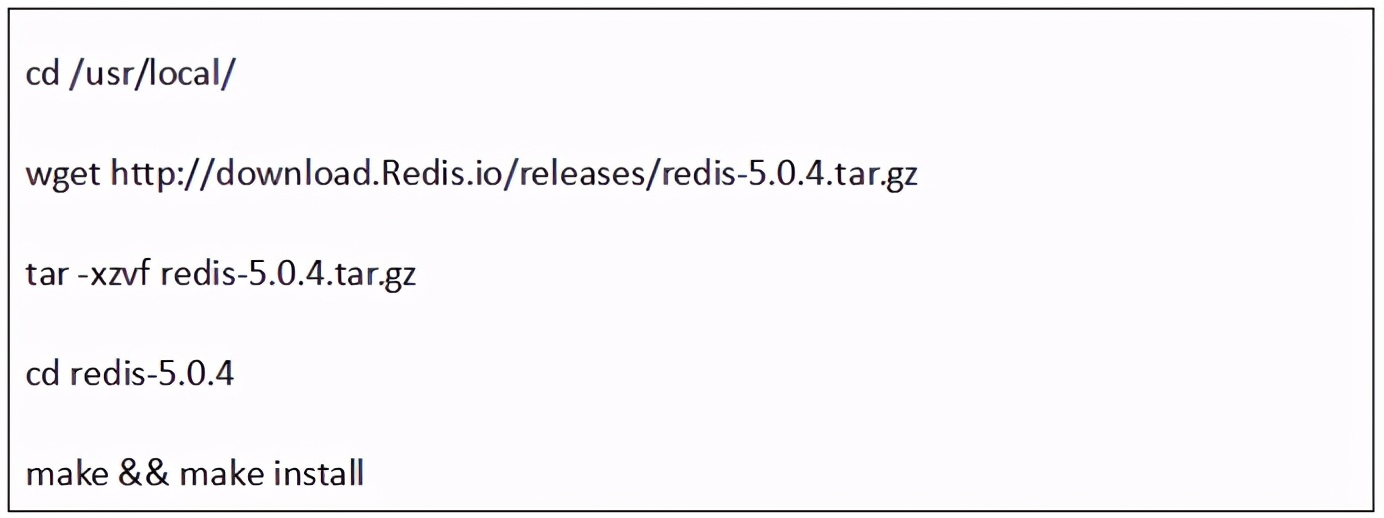

安裝命令如下：

注意：其他服務器安裝方式和這個相同。

> > > > 配置Redis

1.在server1機器上 /usr/local/redis-5.0.4 目錄下創建 redis_cluster 目錄。

命令如下：

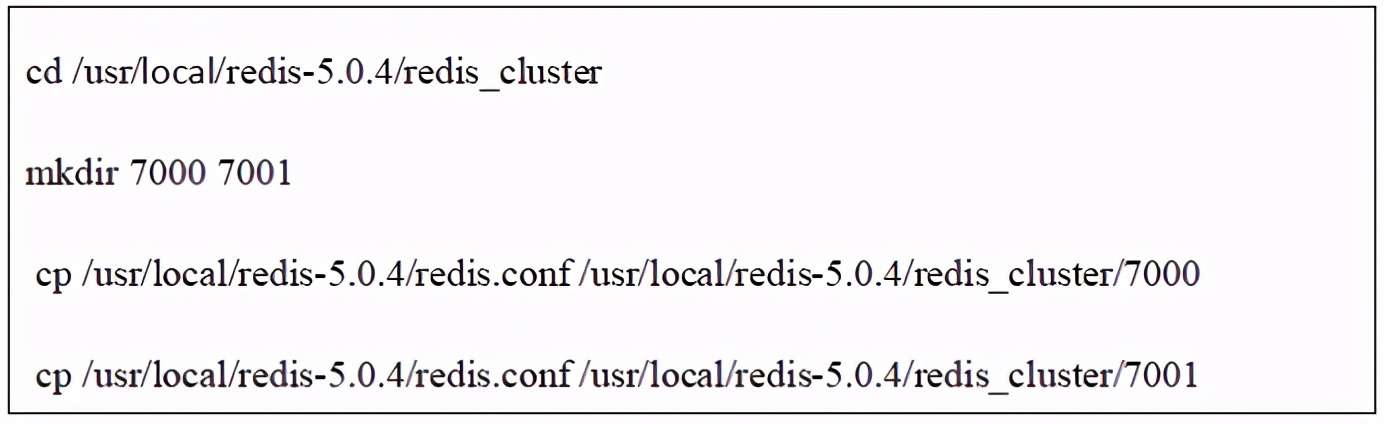

2.在 redis_cluster 目錄下，創建名為7000、7001的目錄，并將 redis.conf 拷貝到這三個目錄中。

命令如下：

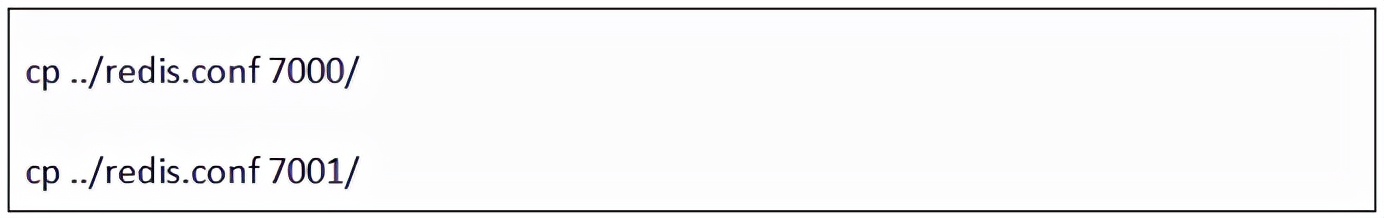

上方使用的是絕對路徑進行復制，也可使用相對路徑進行復制命令（需要在新建的redis_cluster目錄下進行操作）如下：

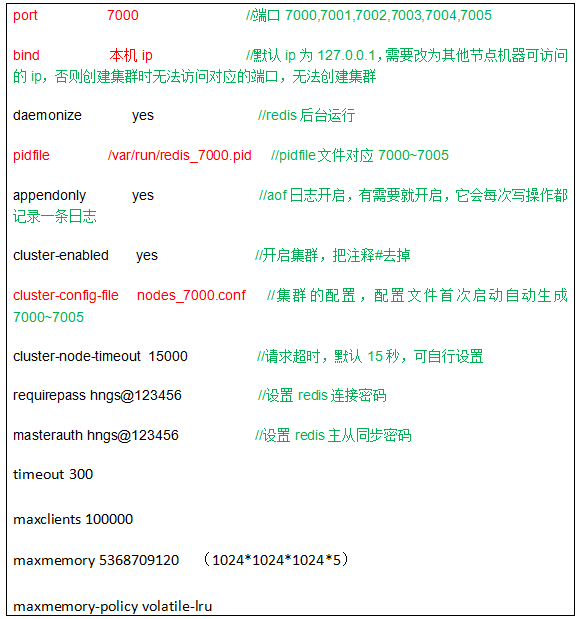

3.分別修改這三個配置文件，修改如下內容。

注意備份：cp
/usr/local/redis-5.0.4/redis_cluster/7000/redis.conf /usr/local/redis-5.0.4/redis_cluster/7000/redis.conf.bak

注意：其他服務器于此部署類似。

> > > > 啟動Redis

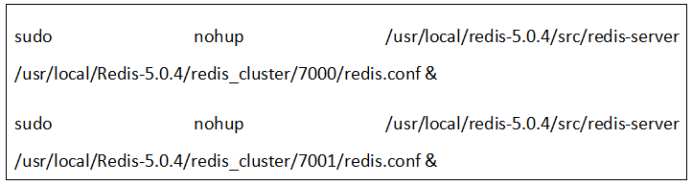

全部修改完畢后，在第一臺機器上執行，啟用Redis節點，以下命令：

注意：如果關閉xshell后redis進程停止了，則用下命命令啟動：

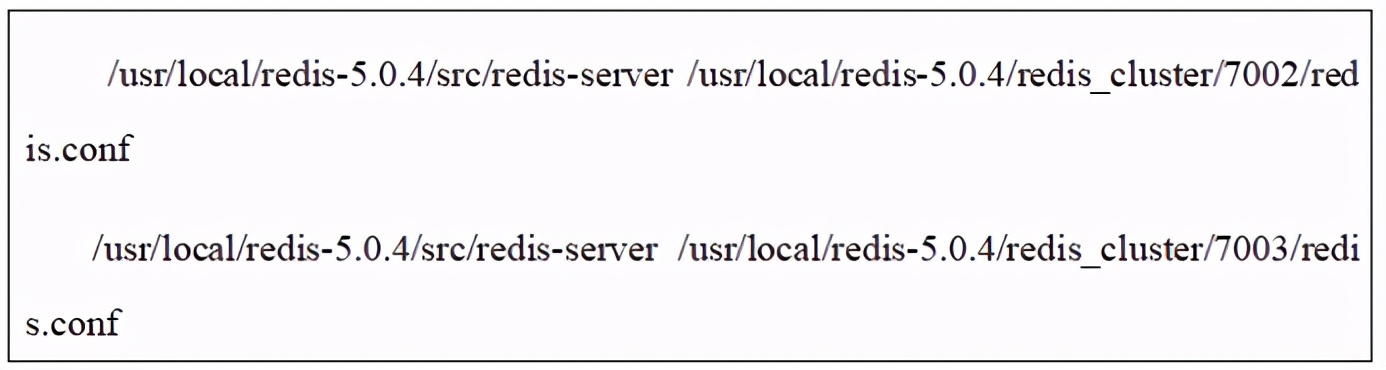

第二臺機器上執行，啟用Redis節點，以下命令：

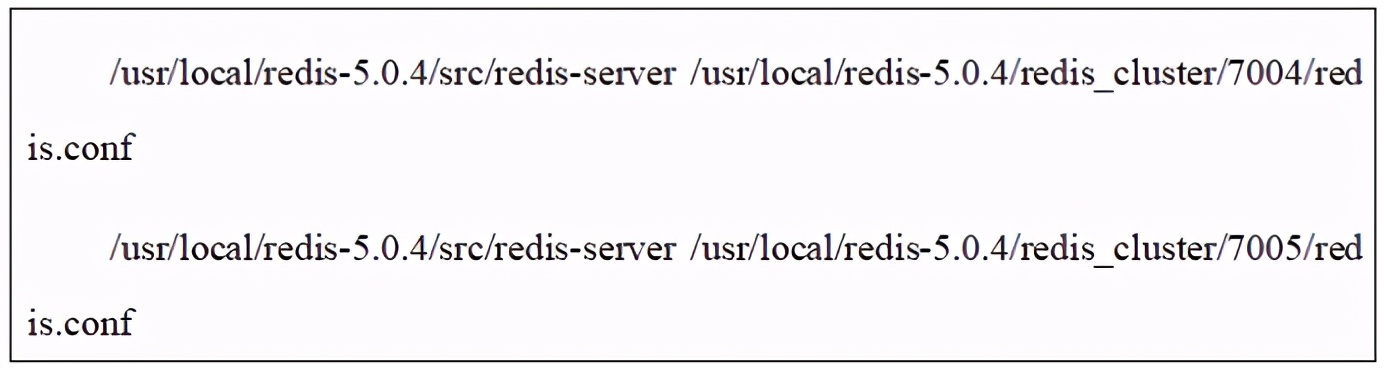

第三臺機器上執行，啟用Redis節點，以下命令：

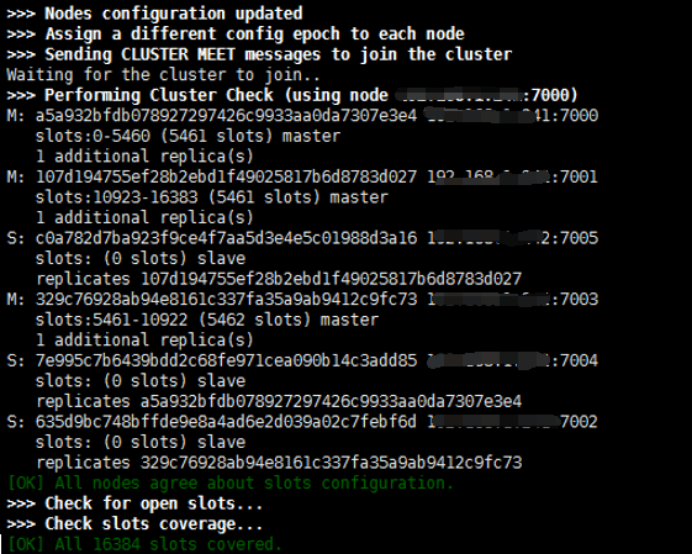

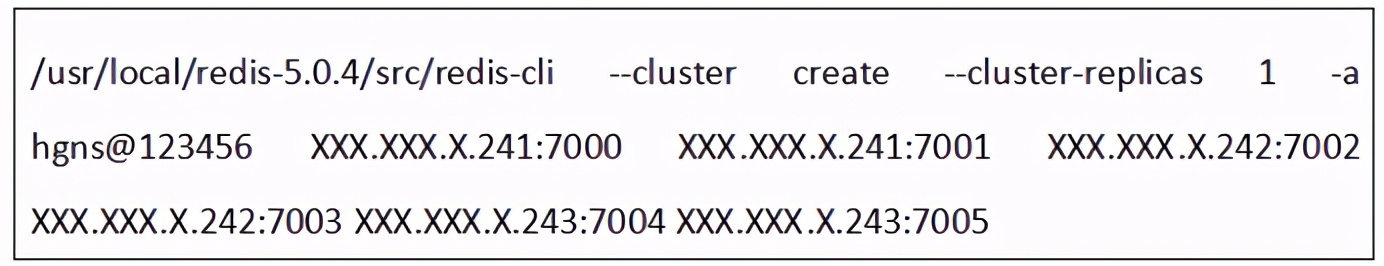

> > > > Redis集群

在server1上執行。

> > > > Redis驗證

server1執行：

之后左側變成“XXX.XXX.X.241:7000>”表示進入了Redis的節點之后：

回顯顯示設置值成功：

同樣在server2執行。

查看Redis中的信息。

同時可以通過確認集群信息也可以在這里執行：

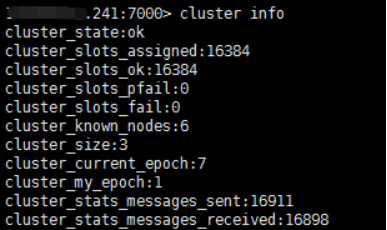

cluster info //查看集群信息。

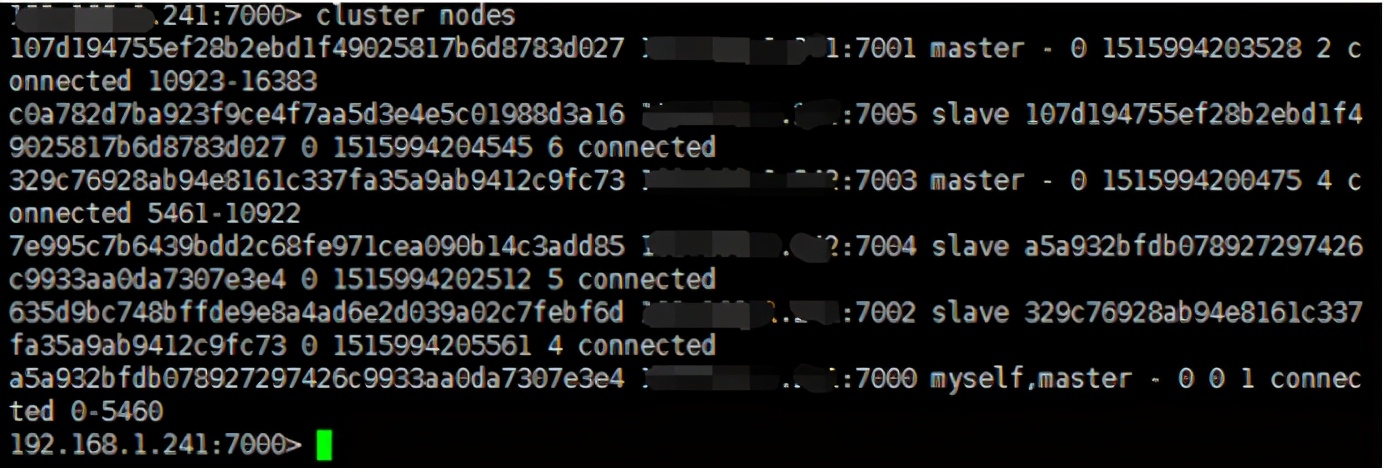

cluster nodes //查看節點信息。

如果集群報錯，可以通過在每個節點下做以下兩個命令；然后重新創建集群。

flushall //清空

cluster reset //重置集群

2.nginx部署

> > > > 前置條件

Nginx需要很多前置包，所以在安裝nginx前需要更新前置安裝包。

> > > > 步驟說明

1.將nginx安裝包上傳到，/usr/local目錄中，如下：

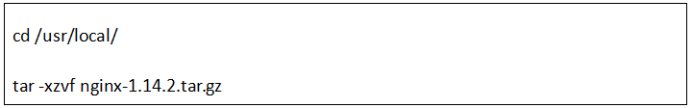

2.解壓這三個安裝包：

3.接著進入 nginx-1.14.2目錄中;

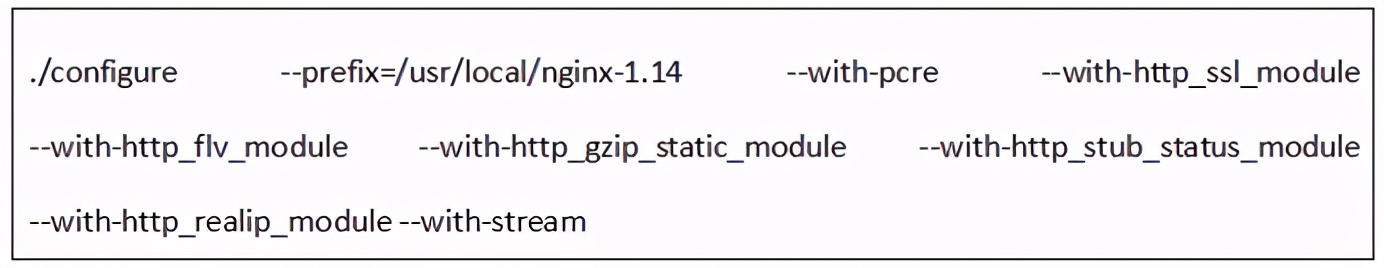

進行編譯安裝：

編譯：

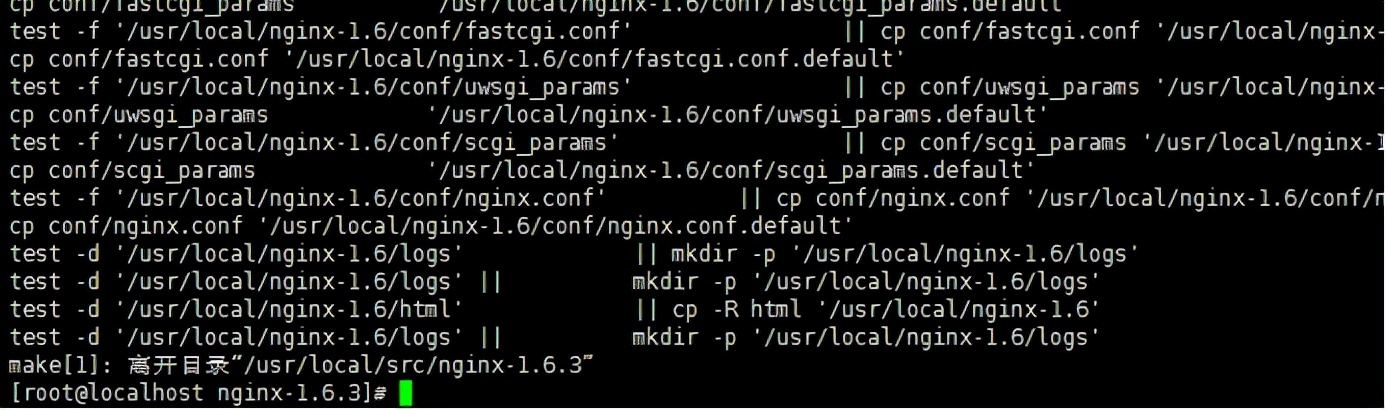

這樣代表nginx已經編譯安裝完成。

可以通過以下命令檢測Nginx是否安裝完成：

> > > > 啟動nginx

重啟命令：

3.keepalived部署

> > > > 安裝步驟

1.通過以下命令安裝Keepalived。

2.設置為系統服務。

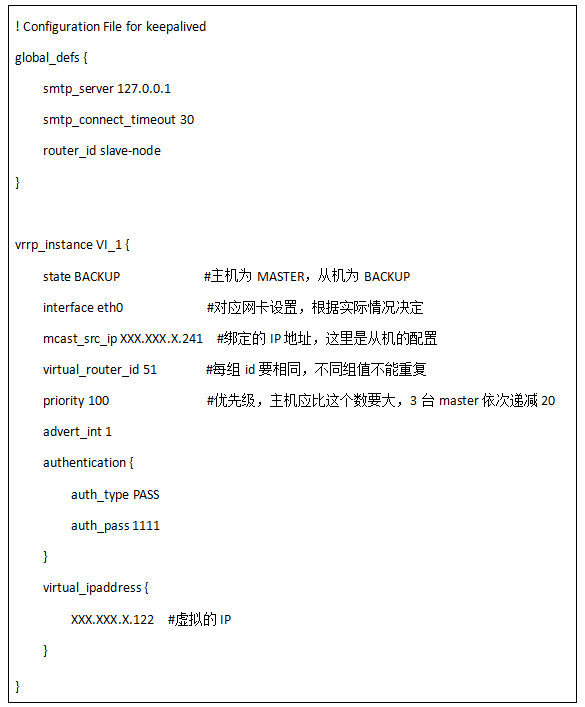

修改keepalived配置，主從機不同的地方通過黃色高亮顯示：

注意備份：cp
/etc/keepalived/keepalived.conf /etc/keepalived/keepalived.conf.bak

根據下文進行配置：

注意：5臺都要部署，分為兩組，一組為master1、master2、master3組成的一個虛擬IP，一組是由worker1、woeker2組成的一個虛擬IP。

> > > > 啟停服務

開啟：systemctl start keepalived.service。

軟件安裝

軟件安裝部分，特指部署K8S所涉及的相關軟件內容，通過部署這些軟件內容，實現K8S的功能建立實現。

1.安裝haproxy

1.安裝。

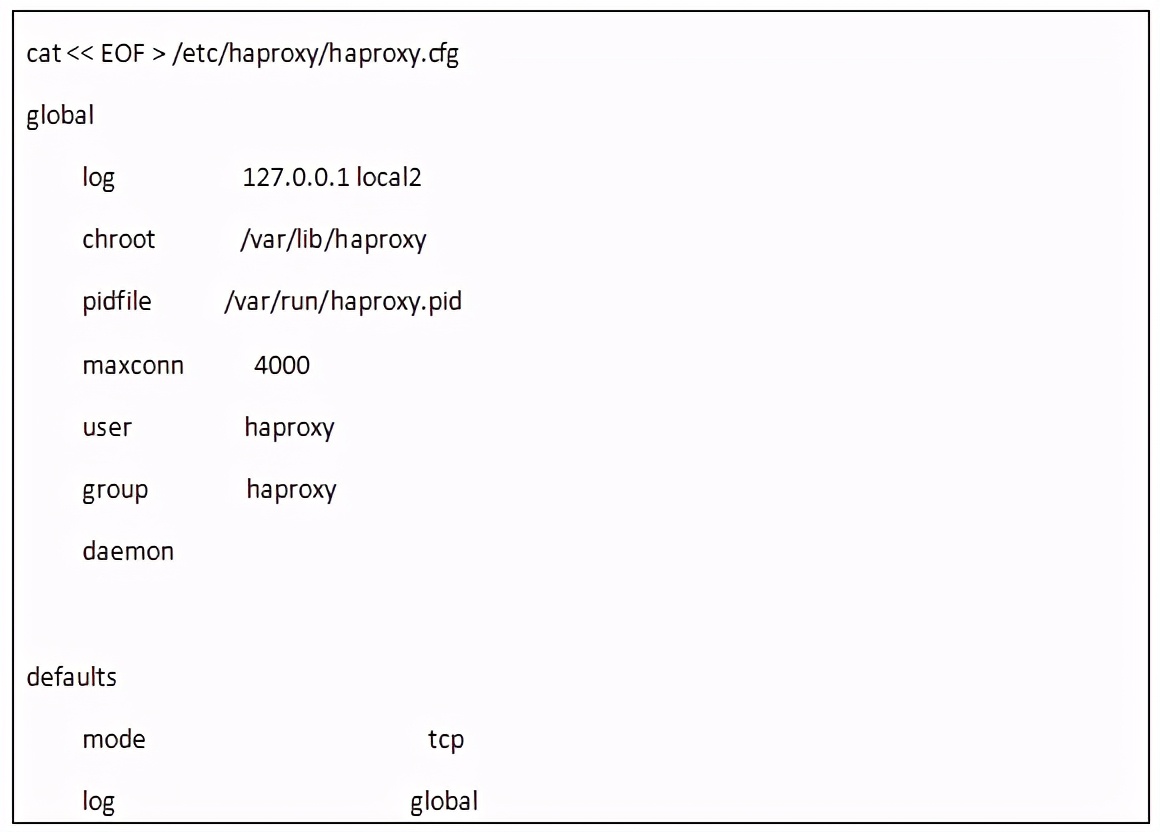

2.修改haproxy配置。

黃色：服務器機器名

綠色：服務器ip

3.開機默認啟動haproxy，開啟服務。

4.檢查服務端口情況。

查看haproxy狀態:

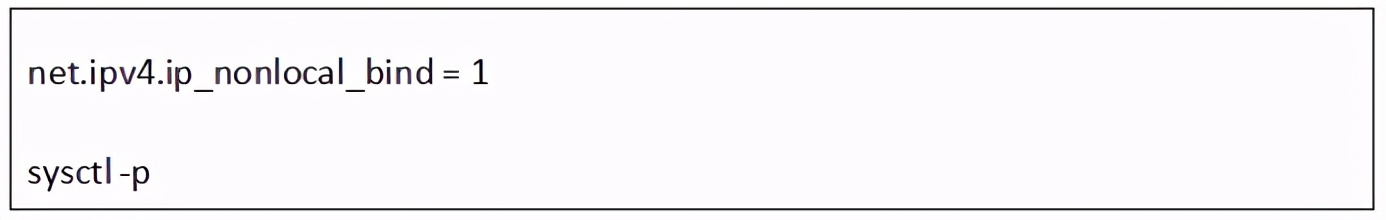

注意：如果出現啟動失敗情況，顯示不能綁定IP，系統文件處理添加如下：

注意：所有master服務器都要進行部署配置。

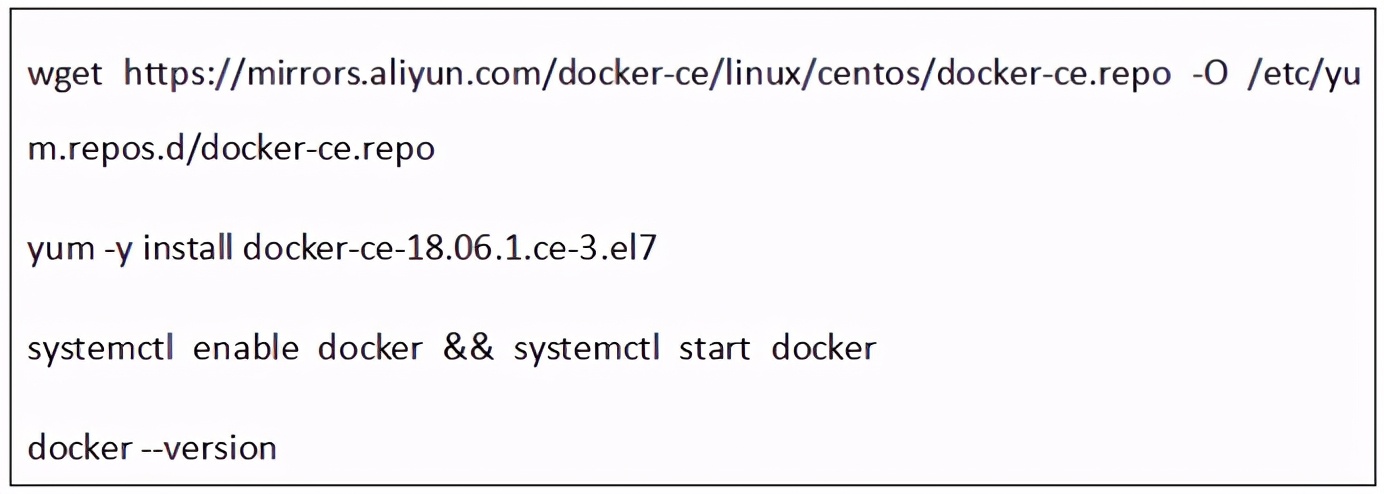

2.安裝Docker

注意：所有服務器都要進行部署。

3.添加阿里云UUM軟件源

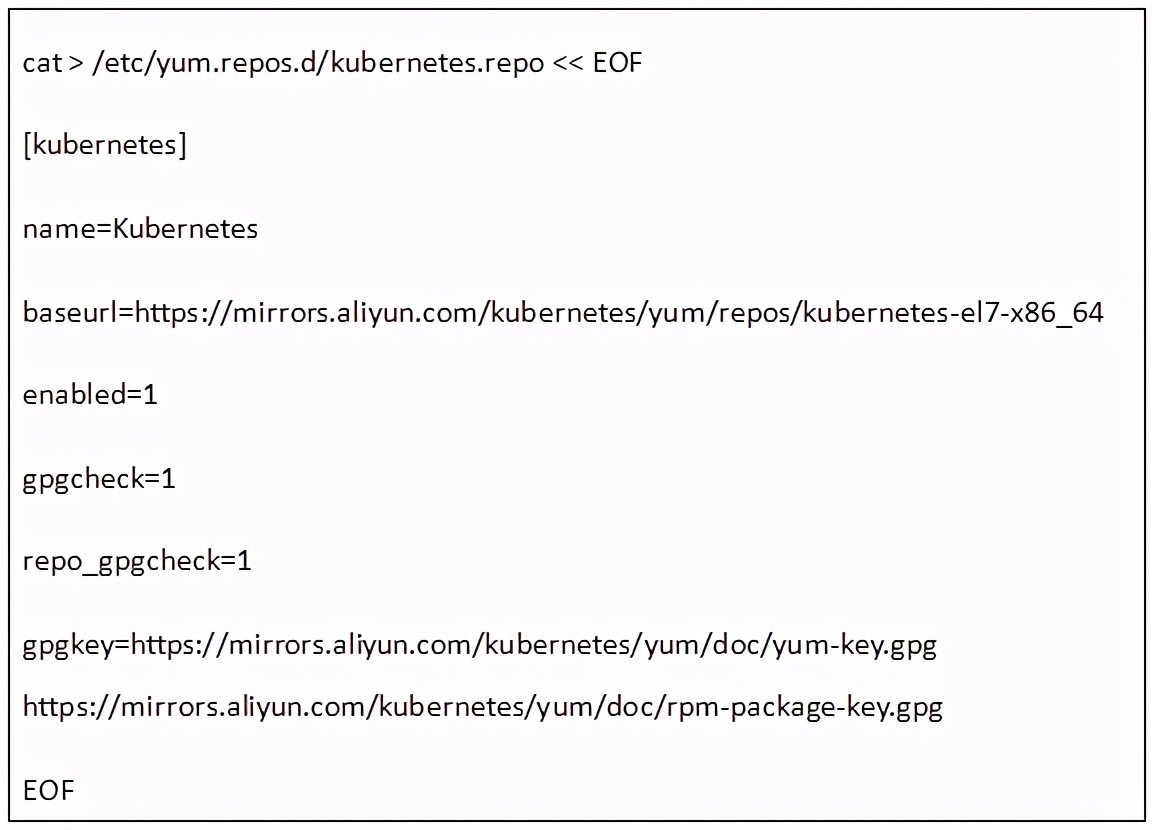

在/etc/yum.repos.d目錄下vi kubernetes.repo

復制如下代碼直接執行即可。

注意：所有服務器都要安裝。

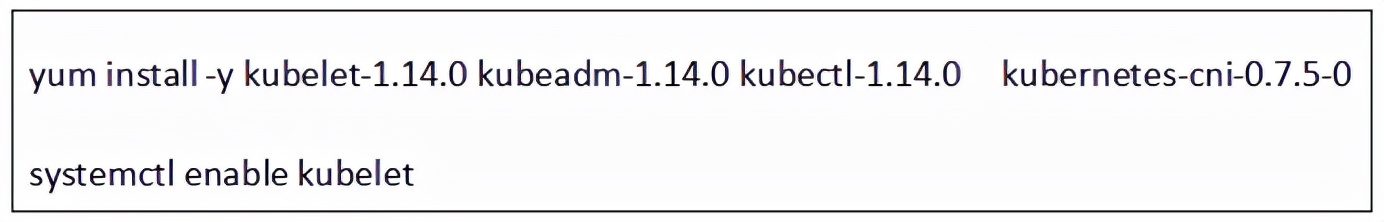

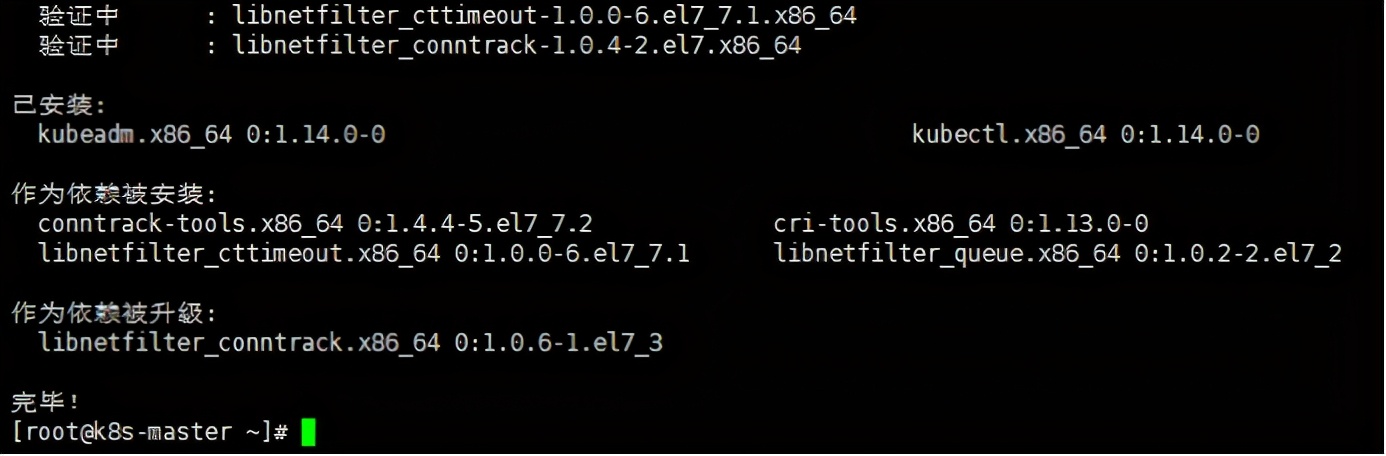

4.安裝kubeadm、kubelet、kubectl

> > > > 安裝方法

5.修改Cgroup Driver

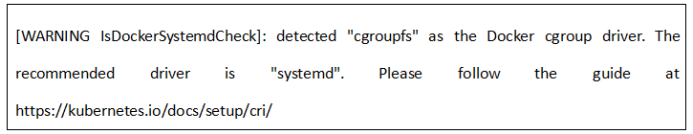

修改cgroup driver是為了消除初始化集群時提示的告警：

查看：

docker info | grep Cgroup

編輯service文件：

追加下方紅色字體代碼：

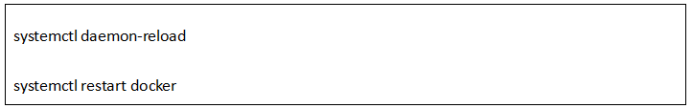

重新加載docker：

再次查看：

docker info | grep Cgroup

集群部署

以下內容主要就是針對master和worker的加入，構建內部集群。

1.部署Master

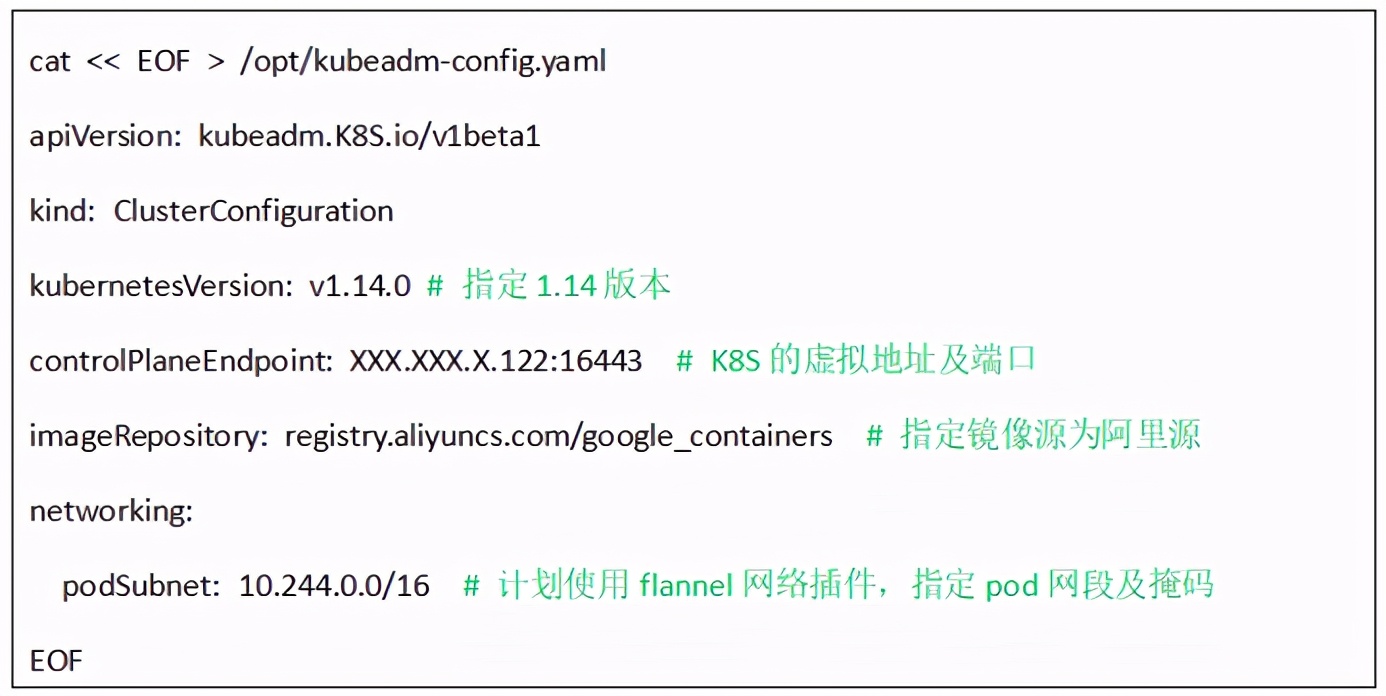

在master1上，準備集群配置文件，在/opt目錄下創建kubeadm-config.yaml。

1.kubernetes拉取鏡像。

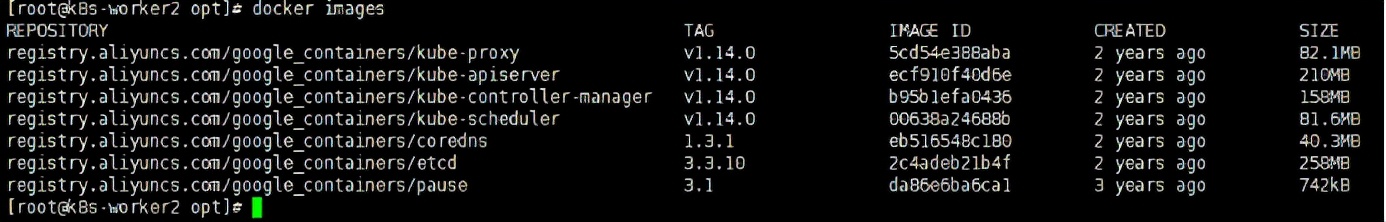

注意：如果服務器斷網，需要提前加載鏡像包，上傳服務器之后，通過

的方式加載鏡像，鏡像列表如下（可以通過：docker images命令查詢）。

2.執行節點初始化。

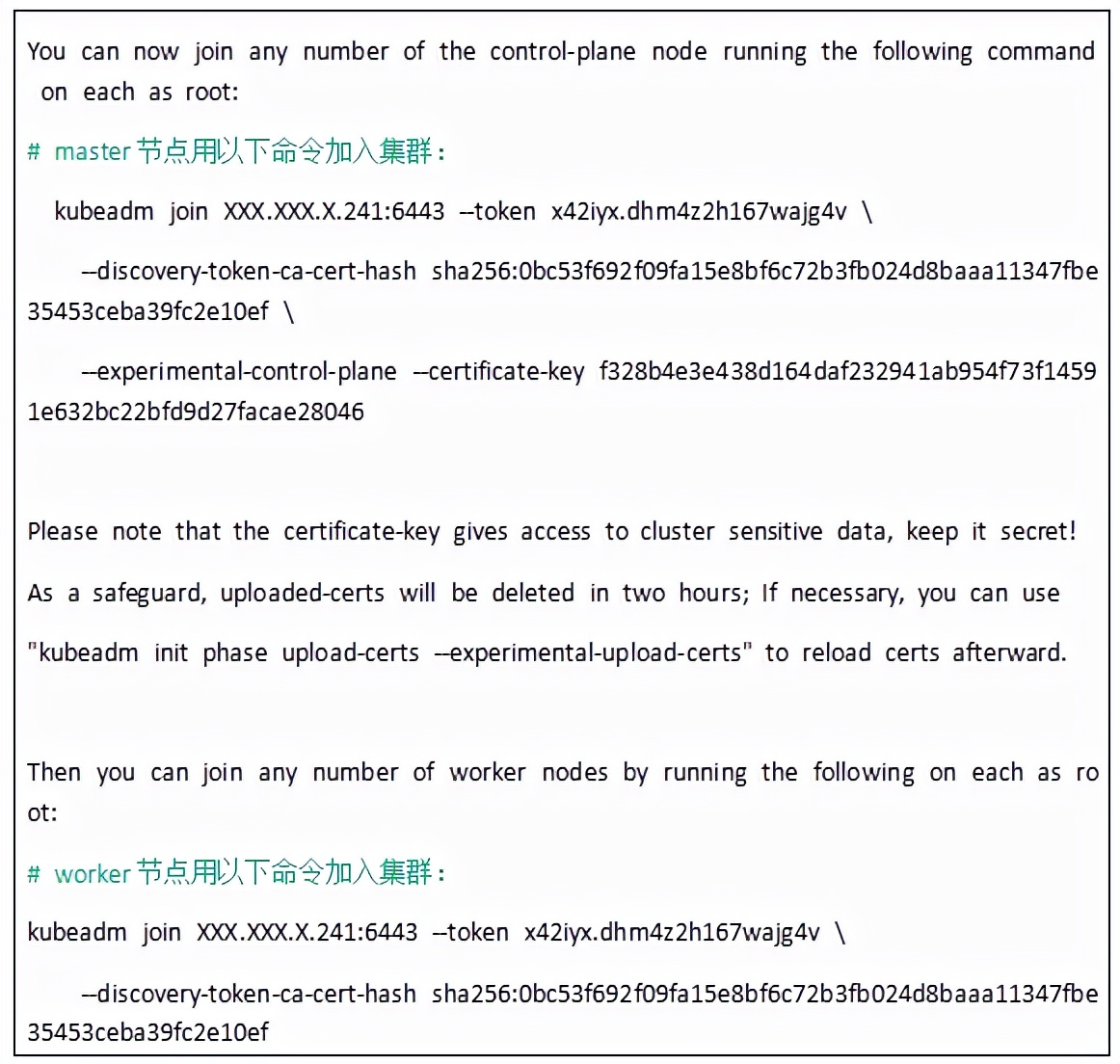

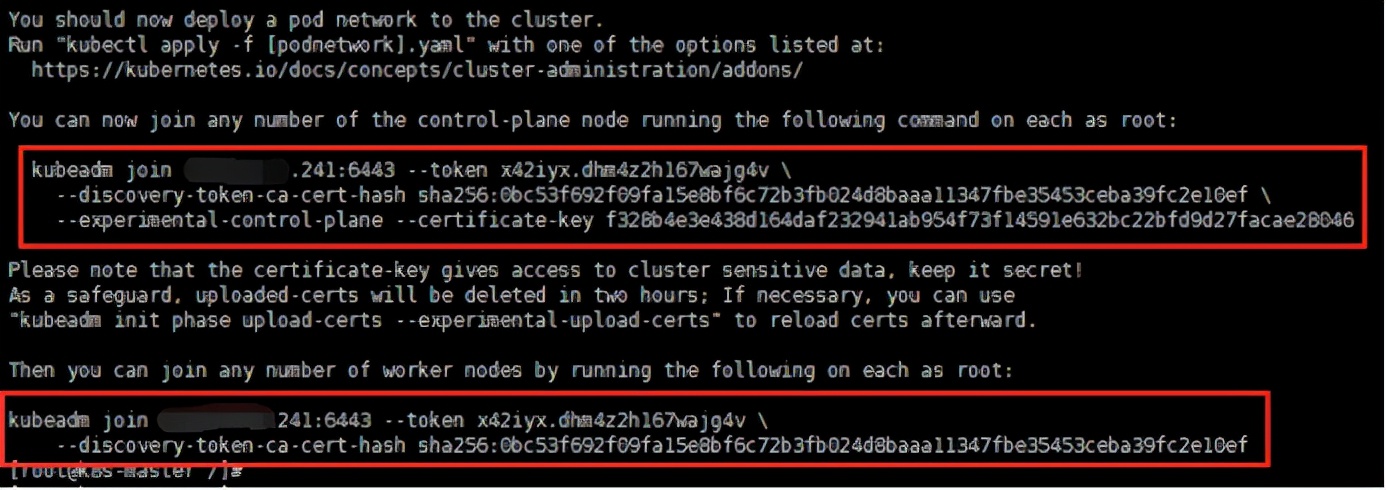

3.Master初始化完畢后最下面這個必須記錄下來，后面node服務器加入需要用到。

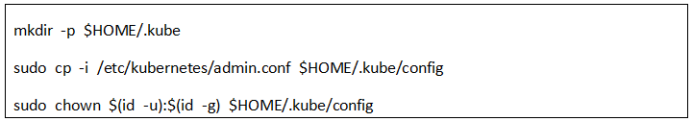

按提示執行命令：

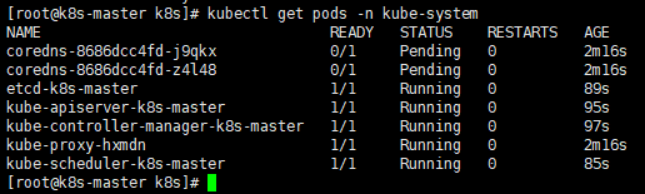

4.查看：

kubectl get nodes

kubectl get pods -n kube-system

注意：node現在是NotReady狀態，pod中coreDNS是Pending狀態，是因為CNI網絡插件未安裝，繼續以下步驟。

2.CNI網絡插件

安裝flannel：

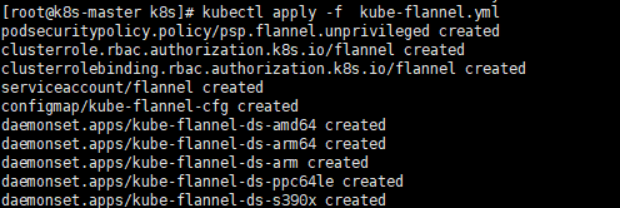

安裝結果：

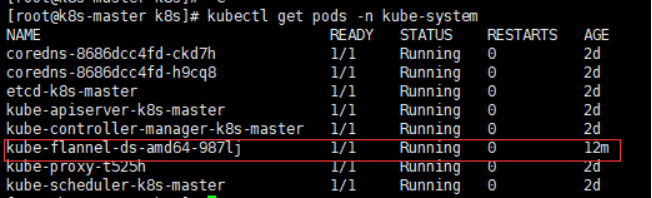

查看pods：

kubectl get pods -n kube-system

如果網絡不通，使用
flanneld-v0.12.0-amd64.docker手動在所有節點安裝：

安裝所需要的文件如下：

3.加入master節點

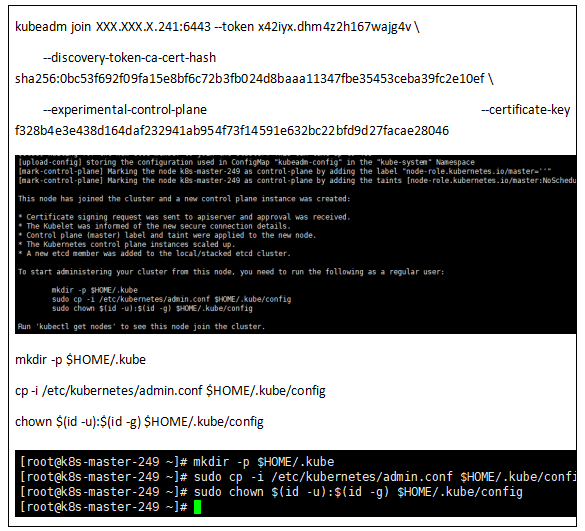

在master2和master3上執行，向集群添加新master節點，執行在kubeadm init輸出的kubeadm join命令：這個在master init初始化時會有提示，更換為自己的IP和token。

查看：

可以看到，集群中已經有3臺master節點了。

4.加入node節點

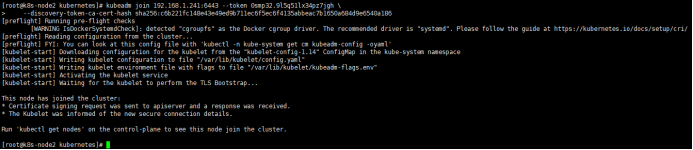

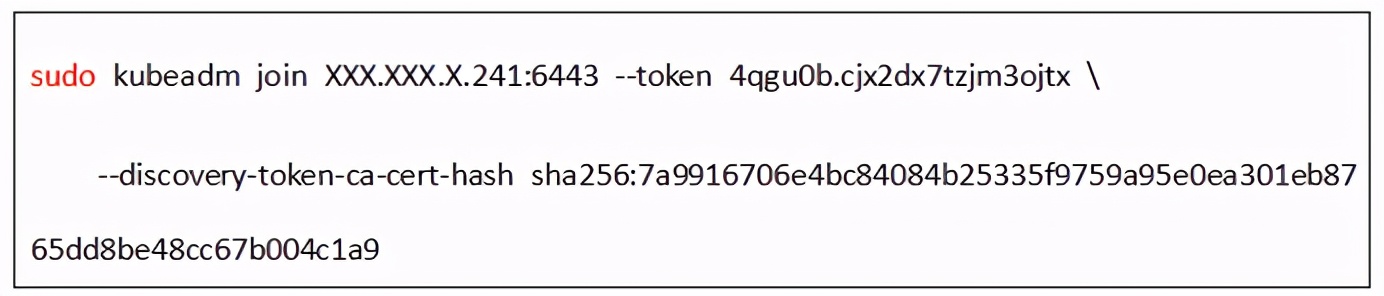

在woker1和worker2執行，向集群添加新節點，執行在kubeadm init輸出的kubeadm join命令：這個在master init初始化時會有提示，更換為自己的IP和token。

到master節點查看node狀態，都顯示ready：

5.配置Ingress-nginx

> > > > 鏡像上傳

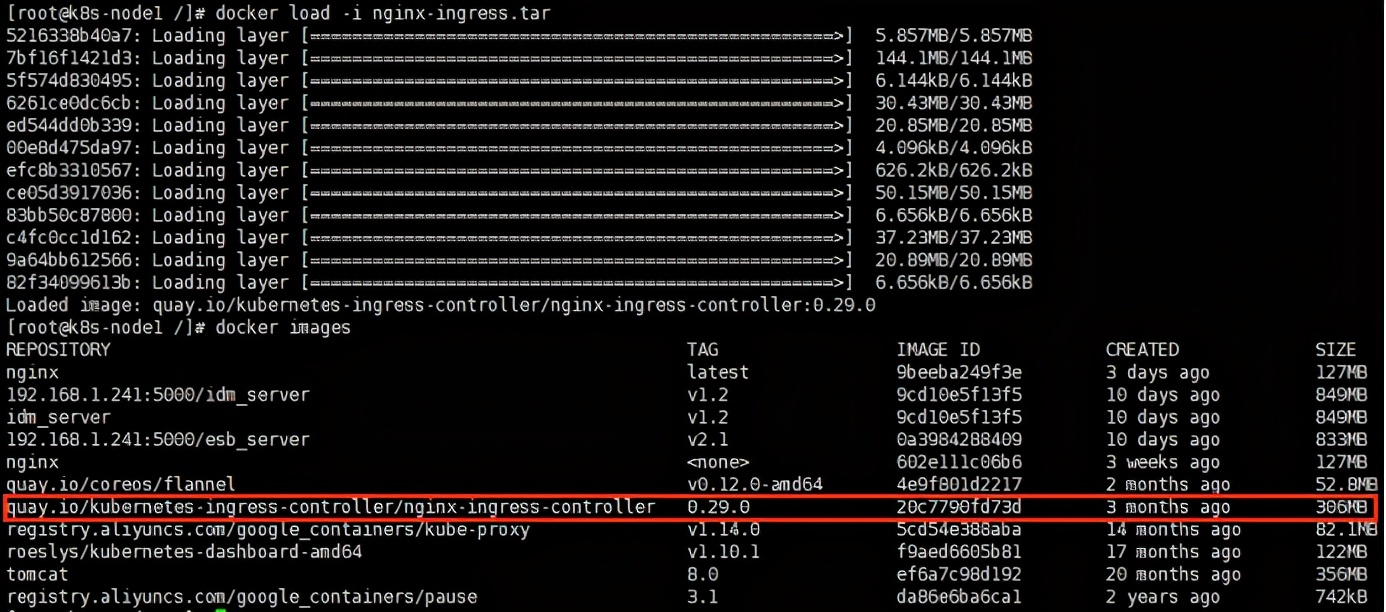

把nginx-ingress.tar上傳到各個master上，路徑自己能找到就行（如果下面的mandatory.yaml里配置指定master，這里可以只放到指定的master就可以），導入鏡像：

> > > > YAML修改

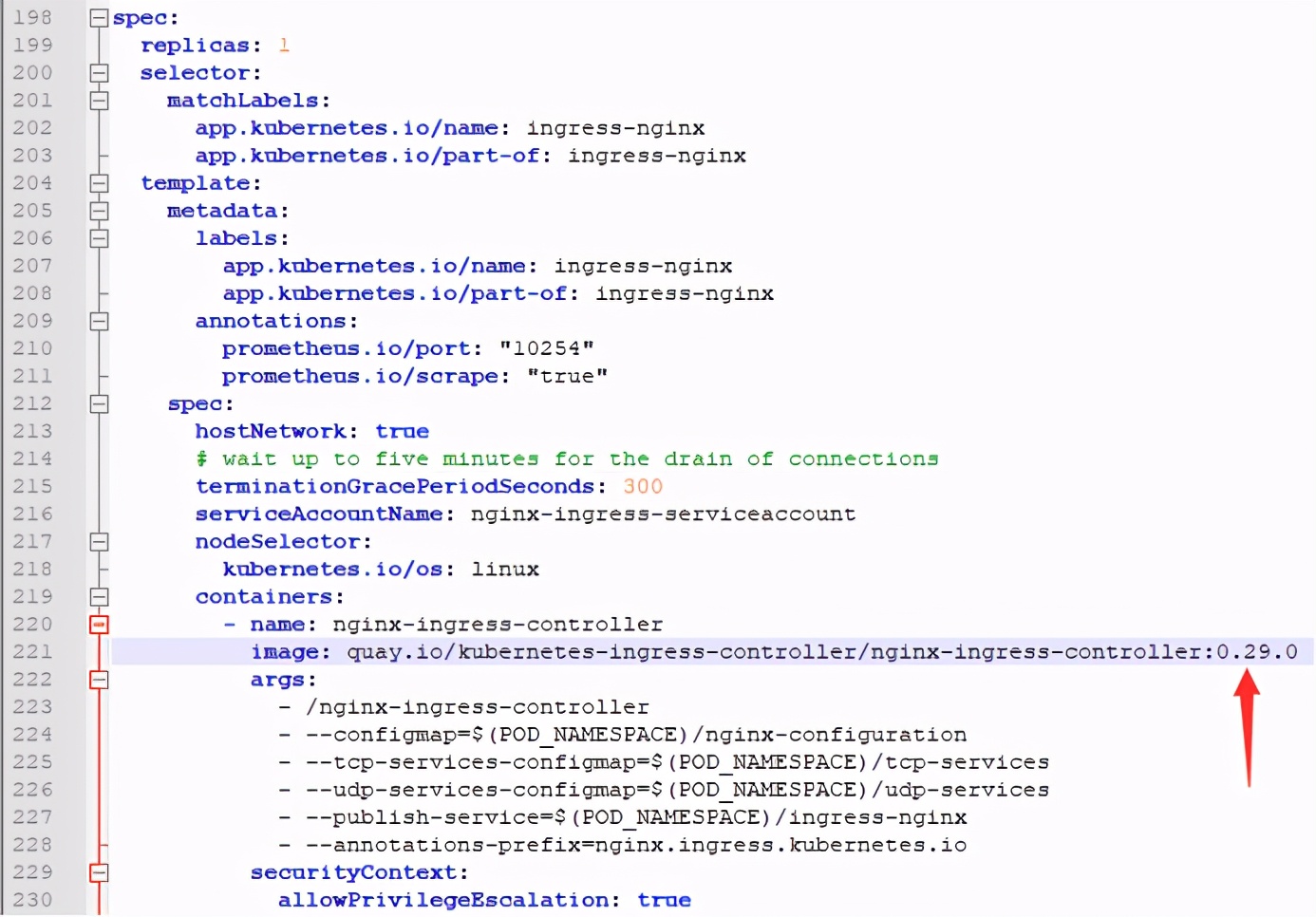

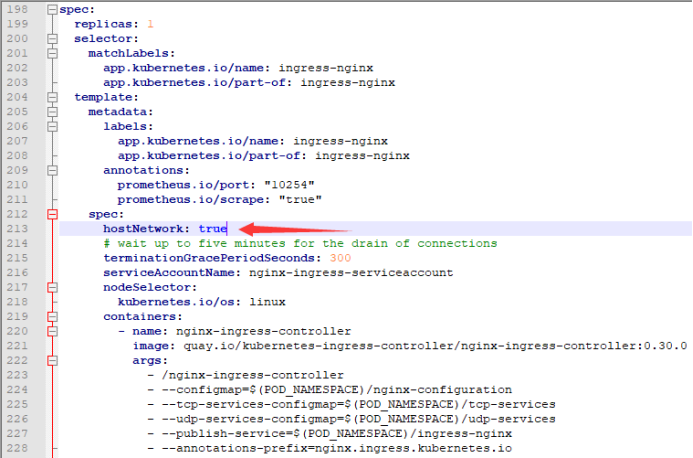

1)編輯添加212行，表示使用主機網絡。

hostNetwork: true

關于上面yaml文件中寫入的“hostNetwork: true”具體解釋：如果添加了此字段，意味著pod中運行的應用可以直接使用node節點端口，這樣node節點主機所在網絡的其他主機，就可以通過訪問該端口來訪問此應用。（類似于docker映射到宿主機的端口。）

2)編輯221行，修改鏡像版本，改成上面導入的0.29.0。

上傳到master服務器，路徑自己能找到就行。

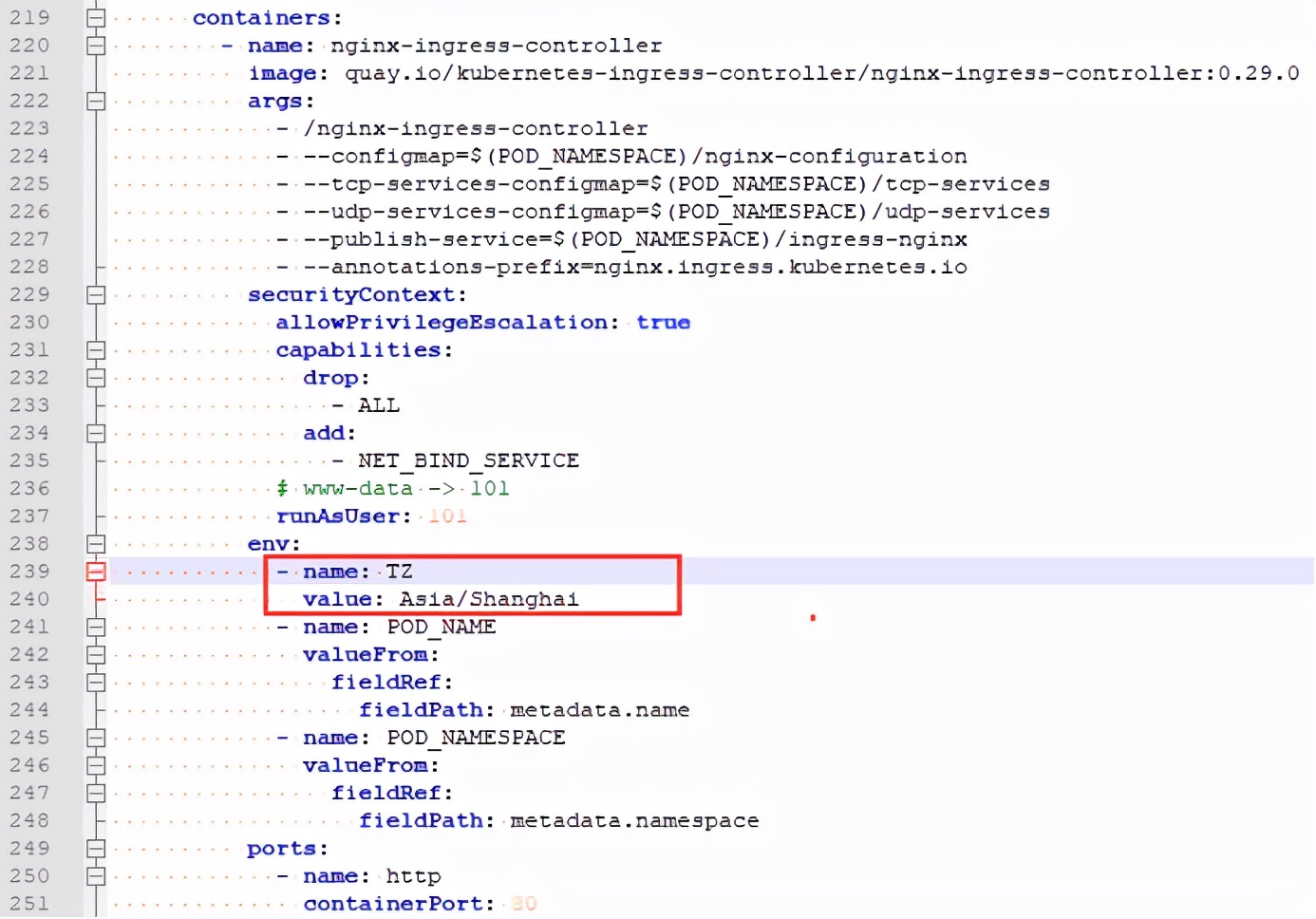

3)設置pod時間，通常情況云服務器的時區為世界標準時間，和中國標準時間相差8個小時。

加入紅框部分，如下圖：

參考模板文件如下：

> > > > 允許master節點部署pod

因為ingress-controller我們需要部署到master服務器上，而默認master不允許部署pod，所以使用如下方法解決：

輸出如下:

node “K8S” untainted

輸出error: taint “
node-role.kubernetes.io/master:” not found錯誤忽略。

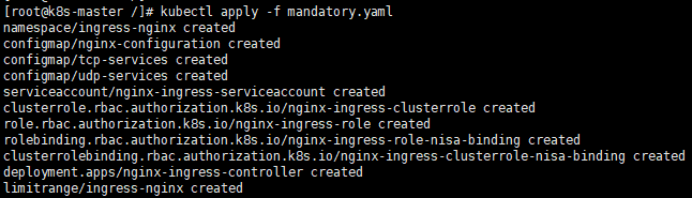

> > > > 執行mandatory.yaml

kubectl Apply -f mandatory.yaml

> > > > 確認Ingress-nginx容器

確認Ingress-nginx容器正常運行：

kubectl get pod -n ingress-nginx -o wide

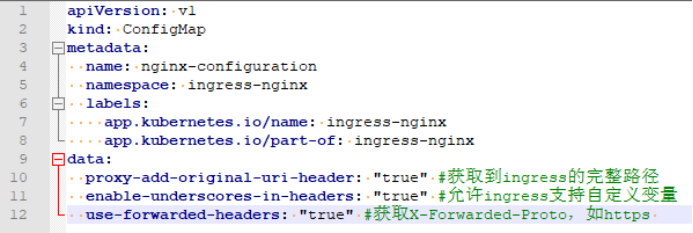

> > > > 開啟指定變量

上傳文件configmap.yaml，然后調整相應參數，在該目錄下執行以下命令

kubectl apply -f configmap.yaml。

1.內部ingress-nginx，data參數說明：

1)proxy-add-original-uri-header: "true"

作用：獲取到ingress的完整路徑。

2)enable-underscores-in-headers: "true"

作用：允許ingress支持自定義變量。

3)use-forwarded-headers: "true"

作用：獲取X-Forwarded-Proto，如https。

6.drdb高可用

> > > > 安裝相關支撐程序

在master1和master2安裝

到
http://oss.linbit.com/drbd 下載drbd-9.0.19-1.tar.gz、drbd-utils-9.12.1.tar.gz，再將drbd-9.0.19-1.tar.gz、drbd-utils-9.12.2.tar.gz上傳到虛擬機/usr/local目錄，再裝一些支撐軟件。

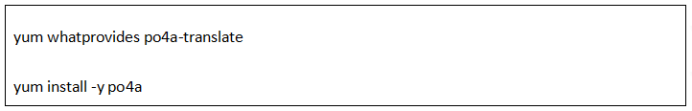

安裝po4a-translate，編譯drbd-utils的rpm包的時候，需要有命令【po4a-translate】的支持，但是系統上并沒有這個命令。

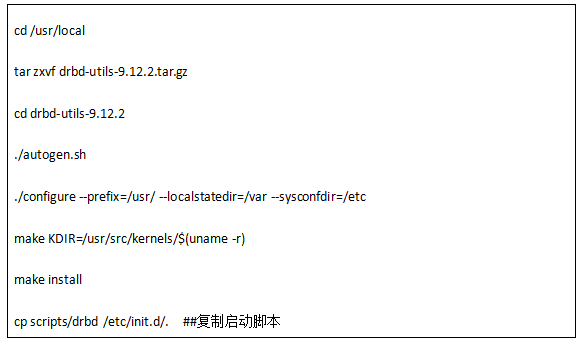

> > > > 編譯drbd-utils

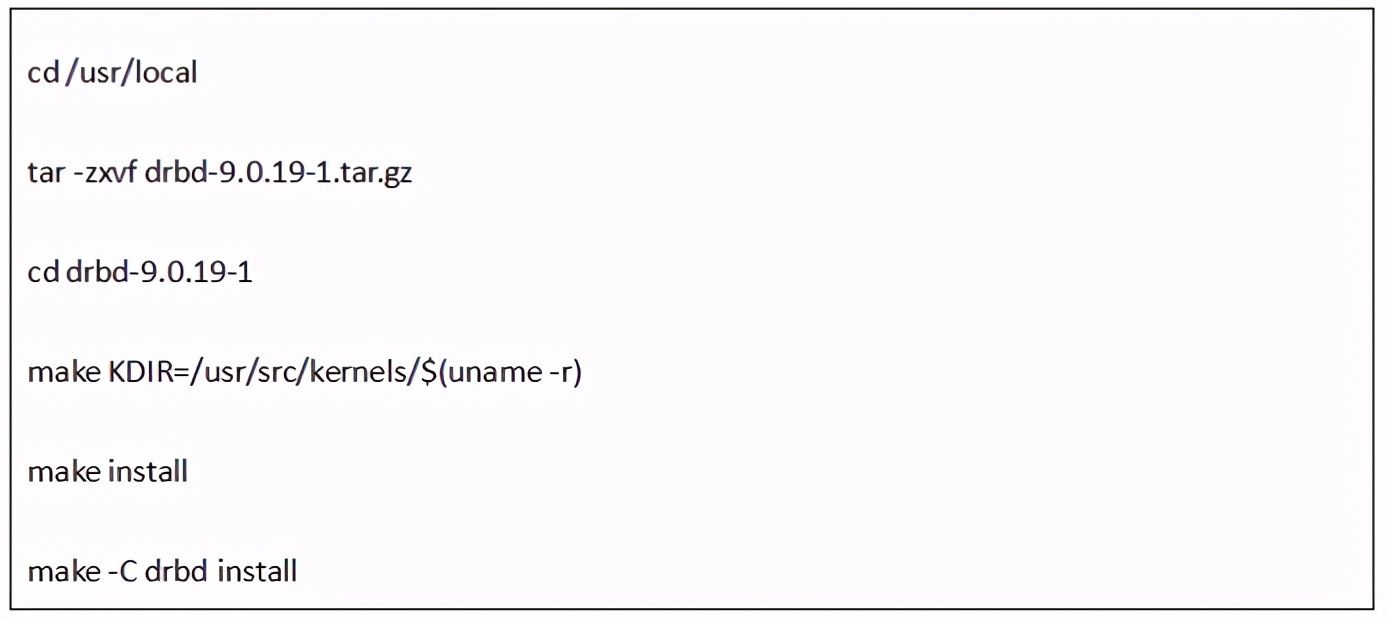

> > > > 編譯drbd

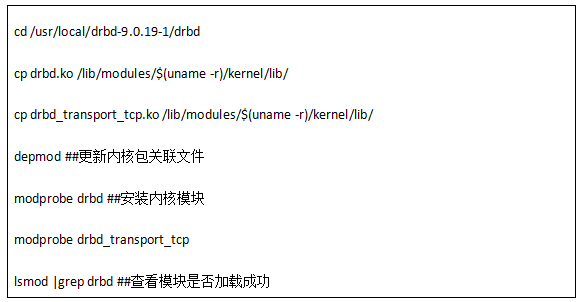

> > > > 安裝drbd模塊

> > > > 查看drbd版本及路徑

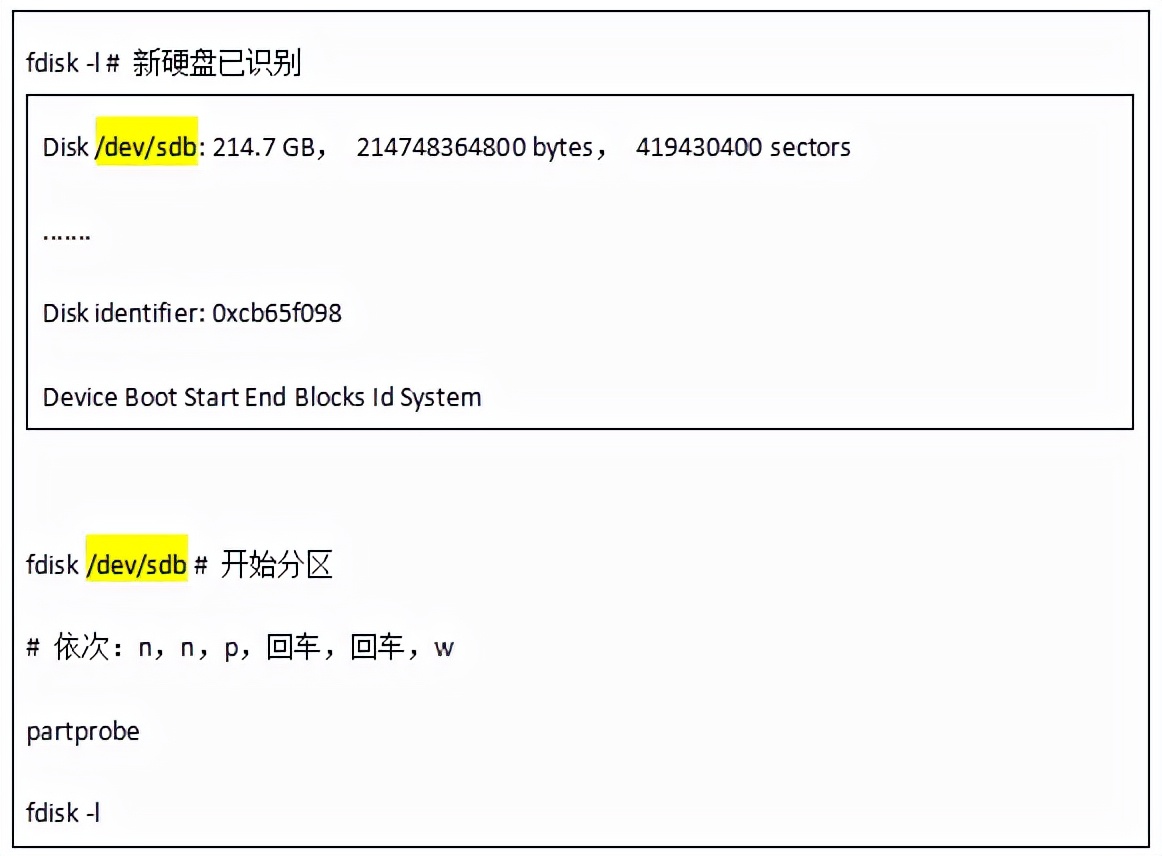

> > > > 新磁盤分區

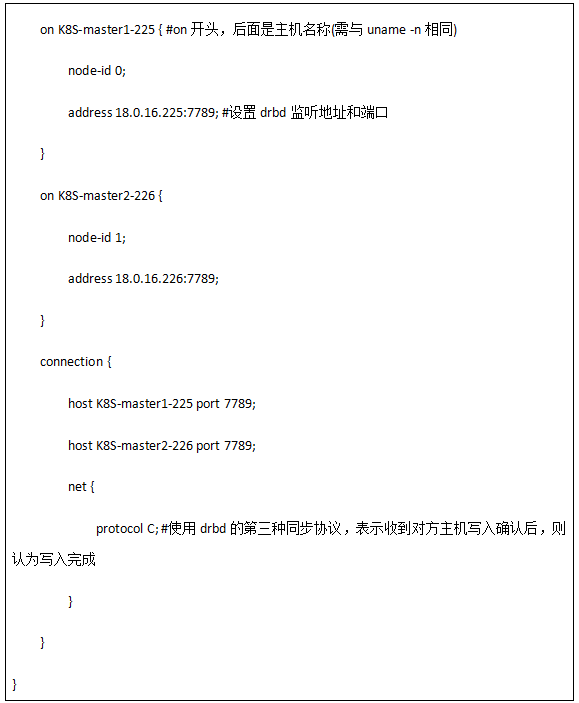

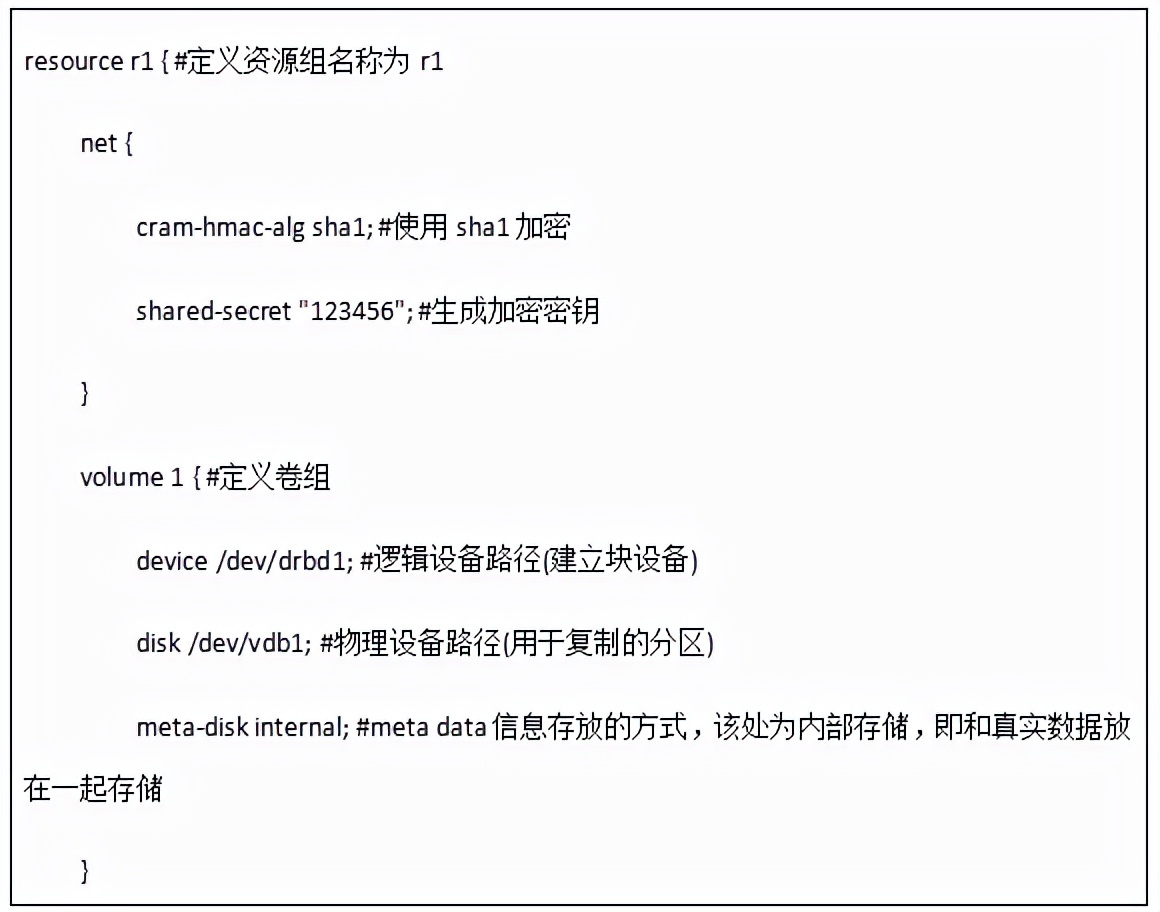

> > > > 配置drbd資源文件

vi /etc/drbd.d/drbd.res

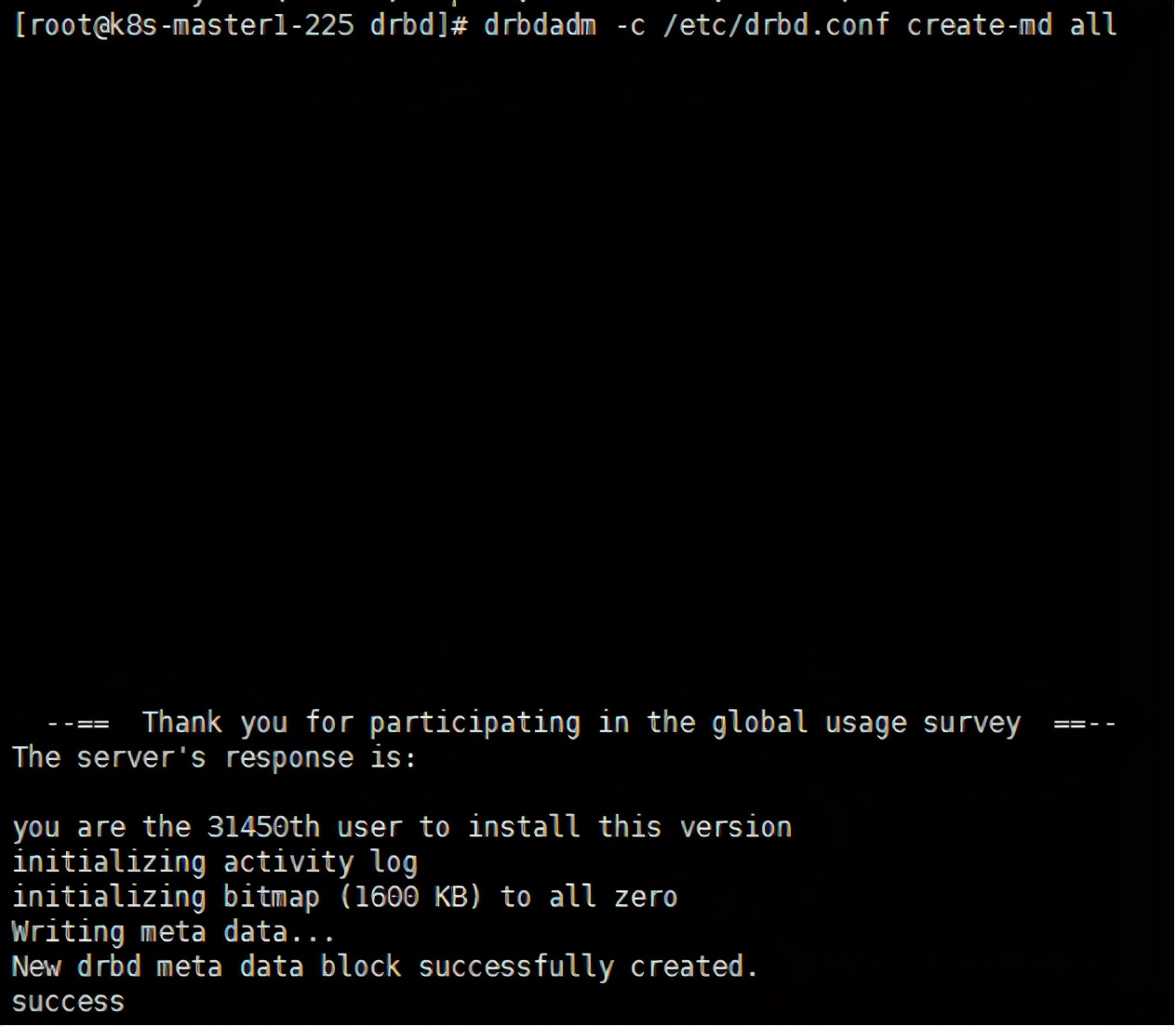

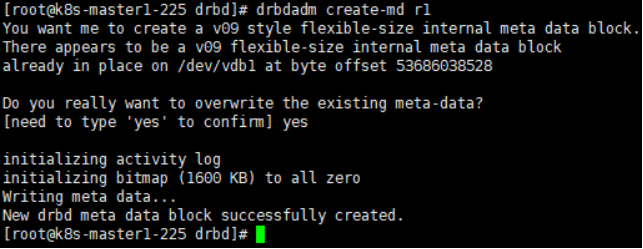

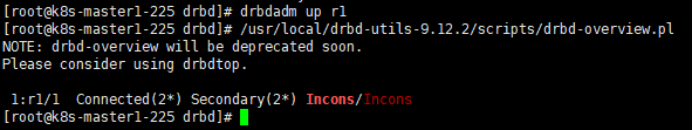

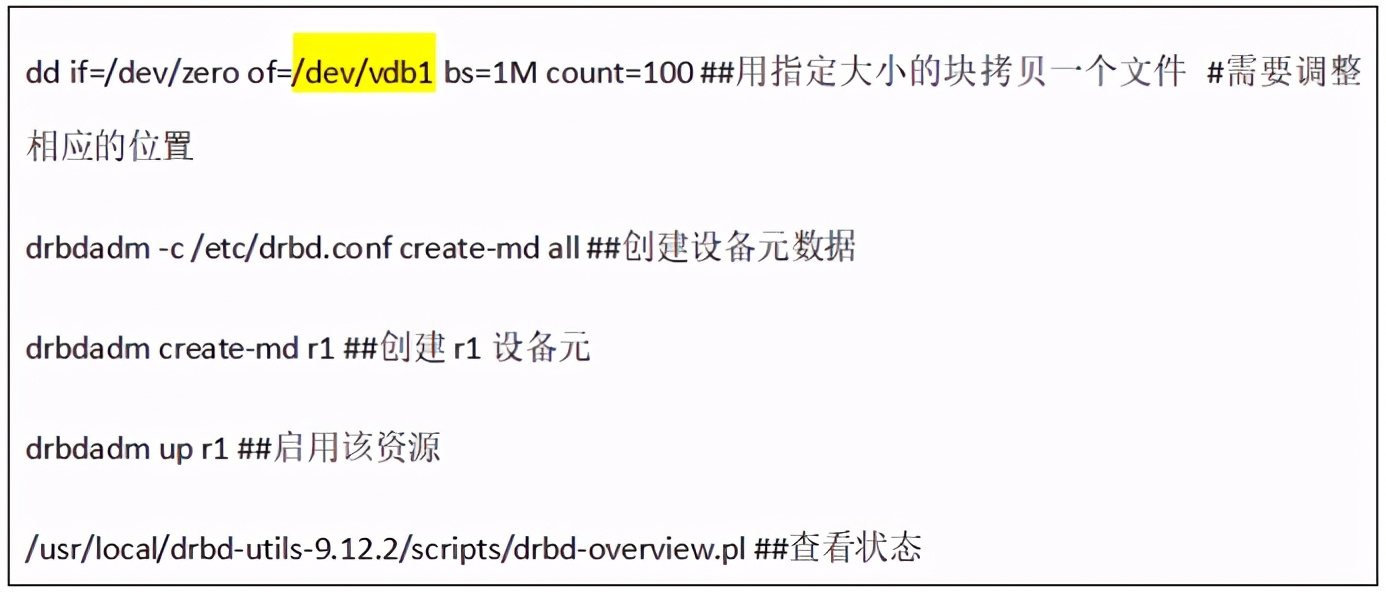

> > > > 配置資源

> > > > 設置主節點

強制設置為主節點，在任一節點上執行：

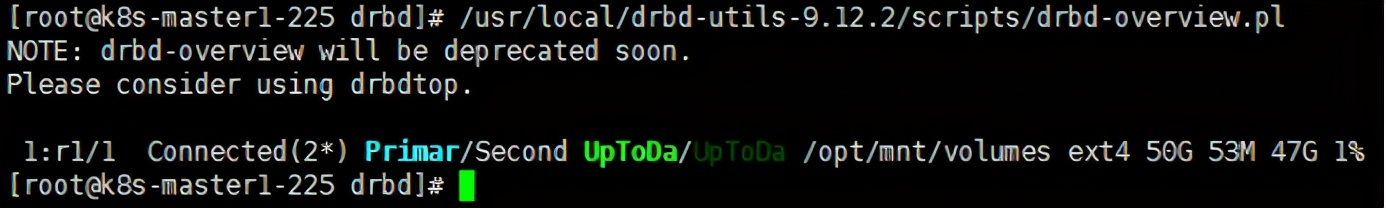

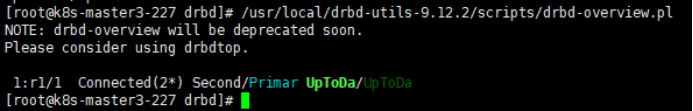

再次查看：

drbdadm status

看到此時數據的狀態為UpToDate（數據正在同步，單未完全同步），且已經同步42.28

主：

副：

> > > > 格式化新分區并掛載

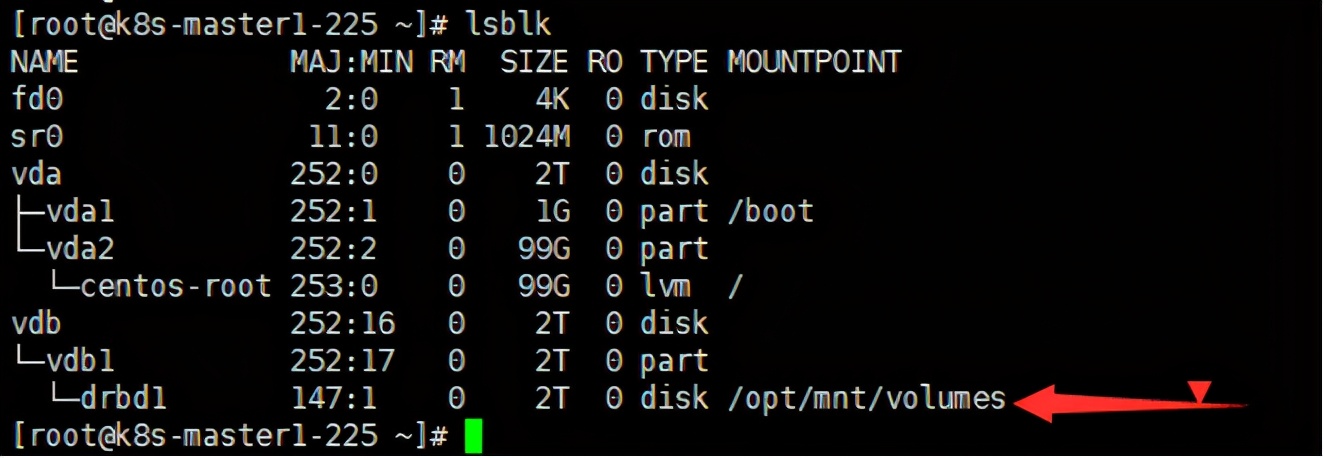

查看：

lsblk

> > > > 設置drbd開機啟動

7.NFS配置

針對NFS進行服務端和客戶端的處理，通過客戶端和服務端的關系，保證客戶端可以訪問服務端。

> > > > NFS服務端配置

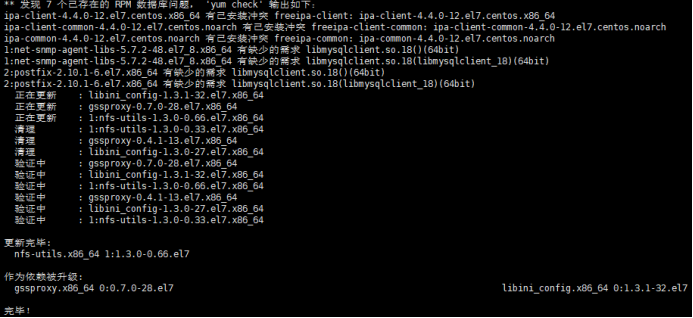

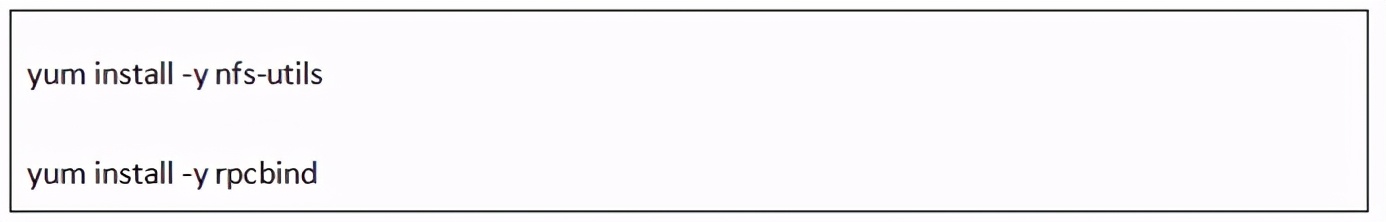

1.安裝NFS和rpc：

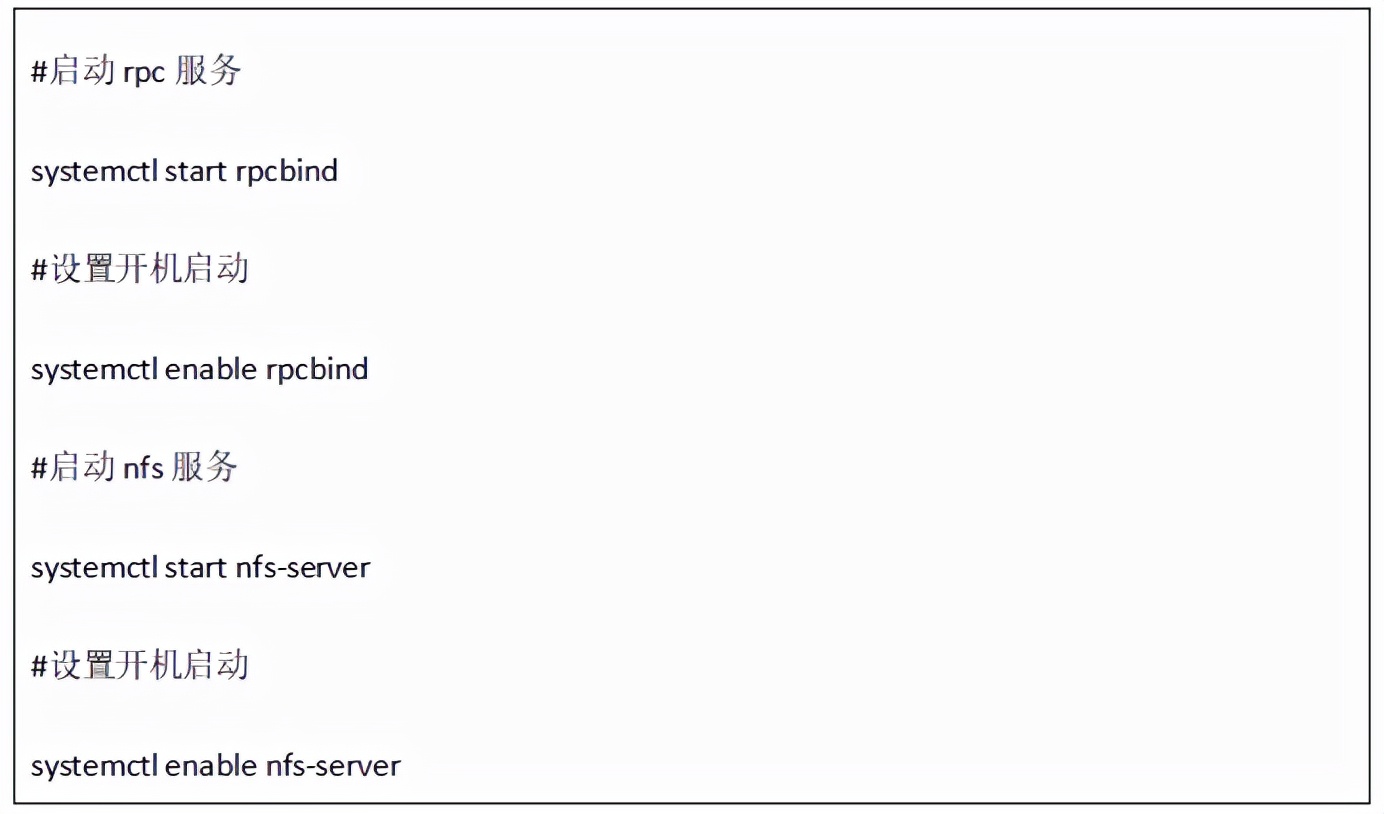

2.啟動服務和設置開啟啟動：

3.建立共享文件夾：

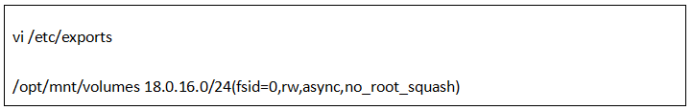

4.設置共享：

5.啟動NFS：

6.查看2049端口是否打開：

> > > > NFS客戶端配置

1.在worker1和worker2也安裝nfs，確保每個節點安裝nfs（客戶端上不需要啟動nfs服務，只是為了使用showmount工具）：

2.查看掛載配置：

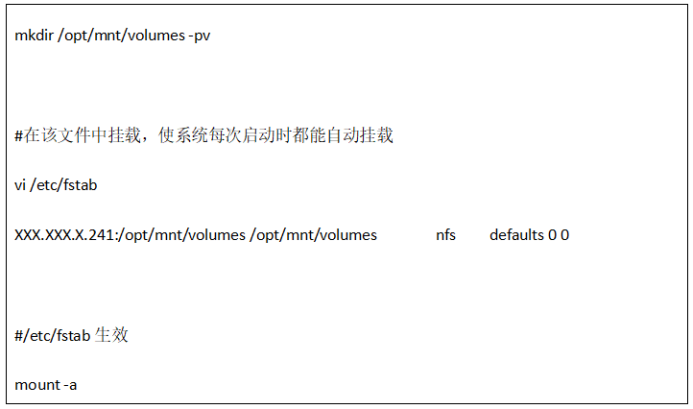

3.在worker1上測試掛載是否成功：

掛載失敗提示如下：

取消掛載：

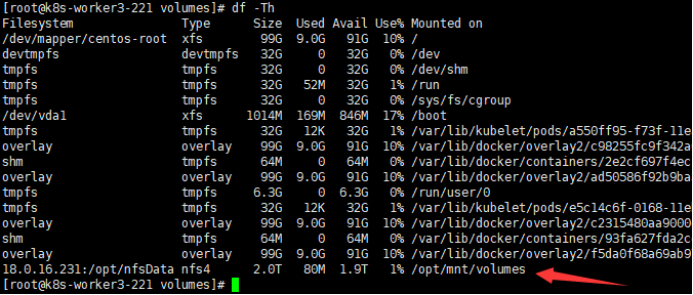

5.檢查（有就行，和順序無關）：

8.鏡像庫搭建

鏡像庫主要進行存儲鏡像信息，供UMC后續使用。

> > > > 搭建鏡像庫

1.將registry鏡像pull下來。

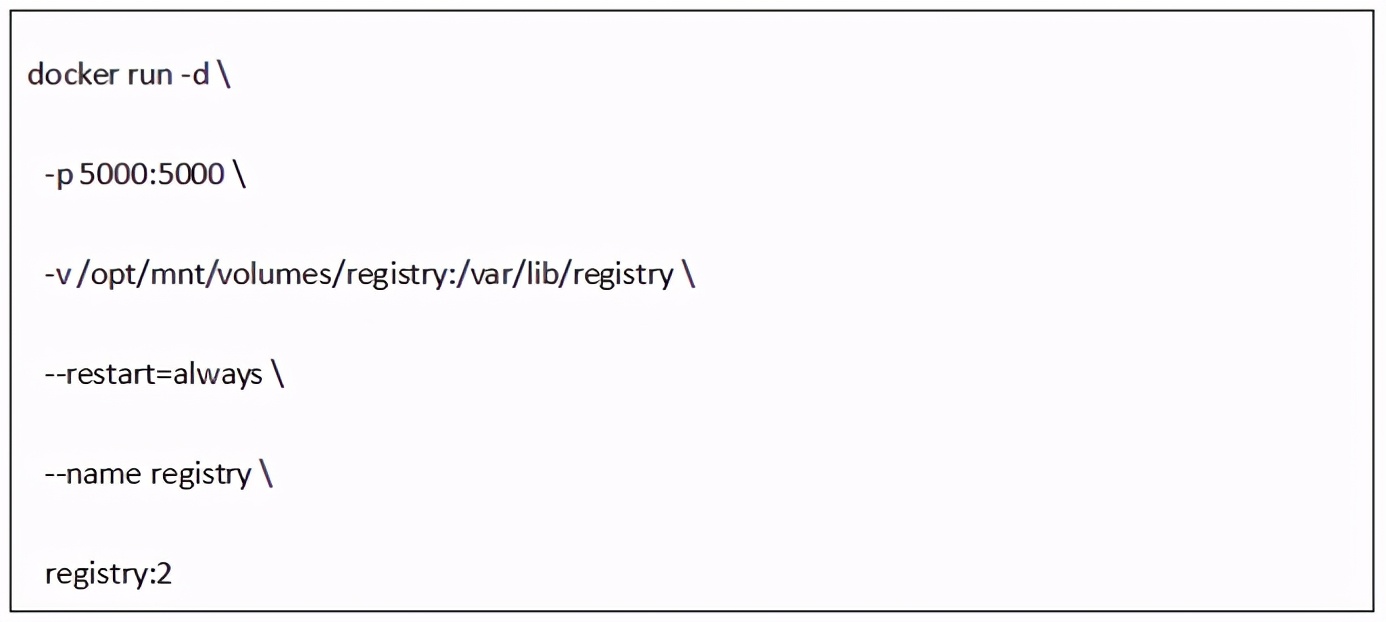

2.啟動（全部復制）。

> > > > 上傳鏡像

實例：

在可以找到的位置上傳基礎鏡像，然后通過本地上傳命令進行鏡像加載。

鏡像推送到

驗證：

1.可以拉取一個busybox鏡像（因為體積小），進行實驗。

2.打標，準備發布到Registry中。

3.推送給Registry。

注意：如果上傳、獲取本地鏡像會提示如下報錯，需要設置daemon.json文件

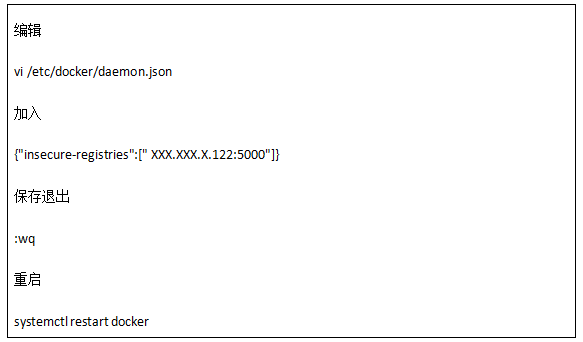

設置daemon.json文件，

其他節點獲取本地鏡像會提示：

由于Registry為了安全性考慮，默認是需要https證書支持的，但是我們可以通過一個簡單的辦法解決：

注：<ip>：Registry的機器ip地址，在安裝registry的節點和客戶端需要訪問私有Registry的節點都需要執行此步操作。

> > > > 查看鏡像

1.查看倉庫有哪些鏡像，運行如下命令：

查看具體鏡像標簽（黃色是鏡像名）：

> > > > 拉取鏡像

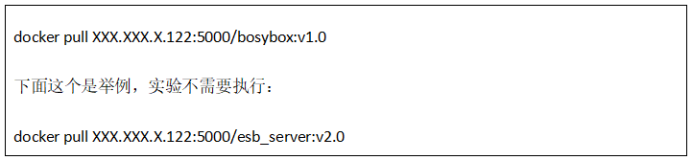

拉取鏡像：

> > > > 刪除鏡像

1.配置hosts映射：

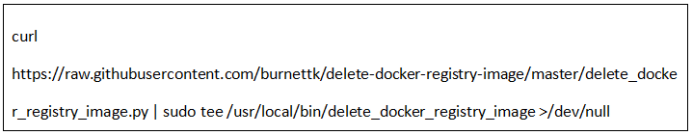

2.下載：

3.查看：

4.授權：

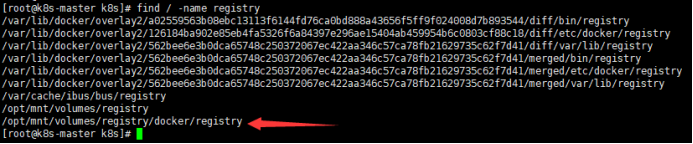

5.查找備份路徑：

find / -name registry

如果沒有這個路徑，則是因為上傳沒有成功，不需要刪除。

6.設置鏡像倉庫的位置:

7.刪除：

8.重啟docker：

刪除鏡像之后要重啟docker，不然還是會出現相同鏡像push不成功的問題。

至此，K8S整體環境部署完畢。

心得體會

本次環境的部署相對來說還是比較順利，重要的一點就是隨著文檔體系的不斷完善，很多問題都得以規避，因此在按照公司提供的標準部署文檔來操作處理，問題也相對少了許多，大大的減少了自己研究處理的時間，自己也得以將大部分的時間用于了解和學習原理知識，由理解到部署，讓自己的認識更加深刻。

1.能力提升

之前自己一直沒有切實的部署過云平臺環境，對于其原理都是懵懵懂懂的，對于不同服務器怎么分配，分配好的服務器應該部署哪些東西，都是不了解的，因此就導致在實際使用過程中，也是屢屢出現問題，需要找同事協助解決，自己基本沒有能力去解決。但是通過本次的部署學習，讓我受益匪淺，對于哪些產品和軟件應該部署在哪，為什么部署到那，都有所了解。并且針對一些問題的處理和解決，也漸漸的學會了如何排查，然后怎么處理，并且針對重大問題，如何進行集群重置，然后重新部署，自己也嘗試了一下，總體來說，本次部署工作收獲滿滿。

2.自我總結

在云平臺部署的過程中也出現了一些問題，主要也是自己在部署過程中不夠仔細，拿來即用的原則不是可取的，因為每個人使用和理解都不一樣。因此，有的時候理解上有偏差，就導致后續一系列問題的出現，因此，通過理解然后去解讀，才能盡量減少這樣問題的出現，并且不管什么情況下，都要有對大局的把控意識，例如對于標準文檔，不應該拿過來就照著弄，而是應該整體看一下內容，把控整體的內容規劃，然后再去弄，這樣出現問題之后，相關聯的問題就都能通過文檔去定位，然后確認是什么問題，有針對性的去調整，避免遺漏，或知識獲取不全的問題。

3.深入思考

K8S的部署學習，是對云部署模式使用的一塊敲門磚，我們對于云的了解，以前都是聽說，而且感覺是高大上，遙不可及的，只有你真正的部署過，了解其中的原理了，你才能真實的感覺到，其實就哪些東西，所謂的云，也是離不開以前的部署模式的，只是使用的模式，以及使用的軟件有所變化，類比以前傳統環境部署的知識一樣是通用的，而且有類似的地方，通過這種類比學習的方式，很快就能掌握云部署的技巧。因此對于新鮮事物不要懼怕，要敢于嘗試，重在理解，只有這樣才能突破現象看本質，學習的更加扎實。

云平臺的使用已經成為一種趨勢，為了跟上時代的潮流、公司的腳步，我們應該將這種技能變成安身立命的本能，不僅僅是環境的部署上，還有環境的問題處理上，都要游刃有余，只有這樣，才能適應后續項目的任務，在客戶現場有更好的表現，給客戶帶來足夠的安心，保證項目的順利完成。
