充電樁受益于新能源汽車的發展，正快速在我們的生活中普及開來，購買了新能源汽車的車主既可以選擇使用公共的充電樁進行充電，也可以自行安裝一個在車位上獨自使用。雖然安裝過程可能有些麻煩，但是相比公共的來說，使用體驗要好得多。
近期，深圳市盛弘電氣股份有限公司推出了最新款的7kW壁掛式交流充電樁SEA220/32-H，采用金屬加塑料雙重外殼設計，IP55防護等級，特別是它的輸出功率能夠達7KW，是一般附帶充電器的3倍左右，下車插槍即可馬上充電，無需等待也充得更快。
下面充電頭網就對這款充電樁進行詳細拆解，看看具體設計做工如何。
一、盛弘電氣交流充電樁外觀

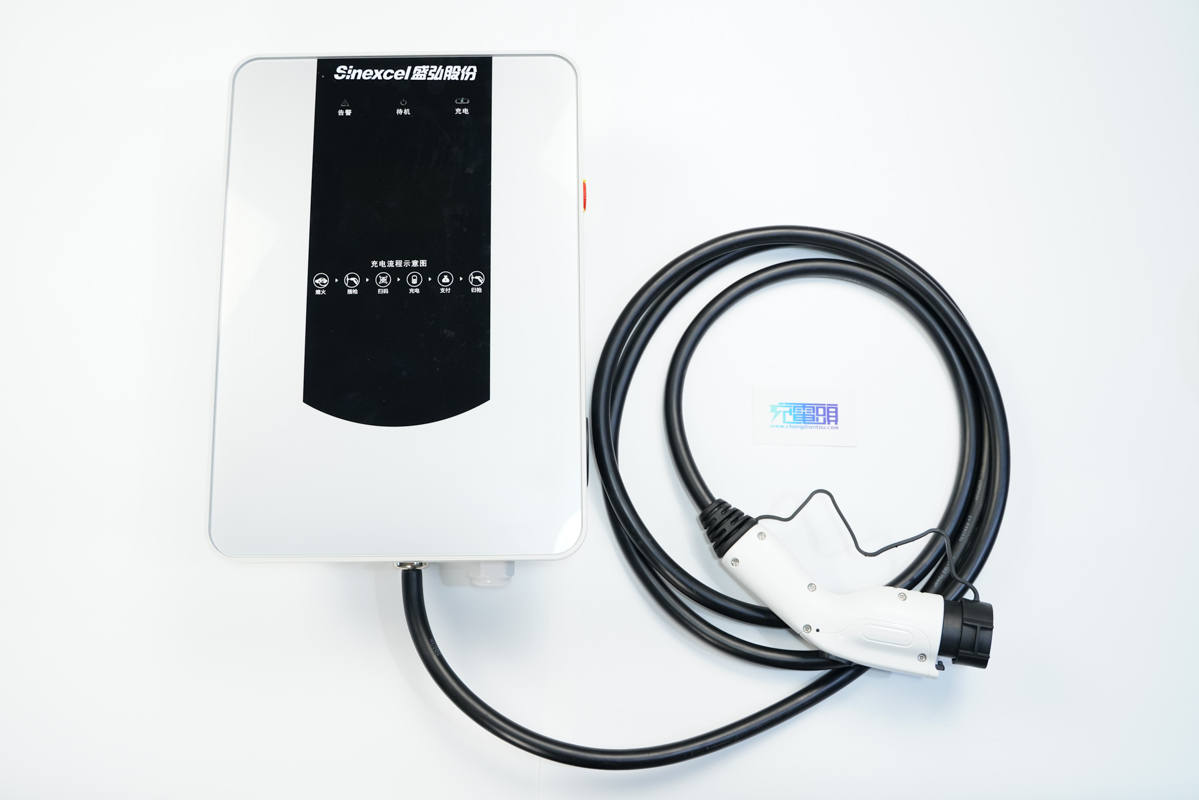

盛弘電氣7kW壁掛式交流充電樁由機箱和自帶的充電槍線兩部分組成。
機箱正面設有玻璃板，外觀光滑有質感，頂部印有SinExcel盛弘股份品牌，下方是警告、待機和充電的狀態指示燈標識，通過內置的紅黃綠LED指示燈顯示。

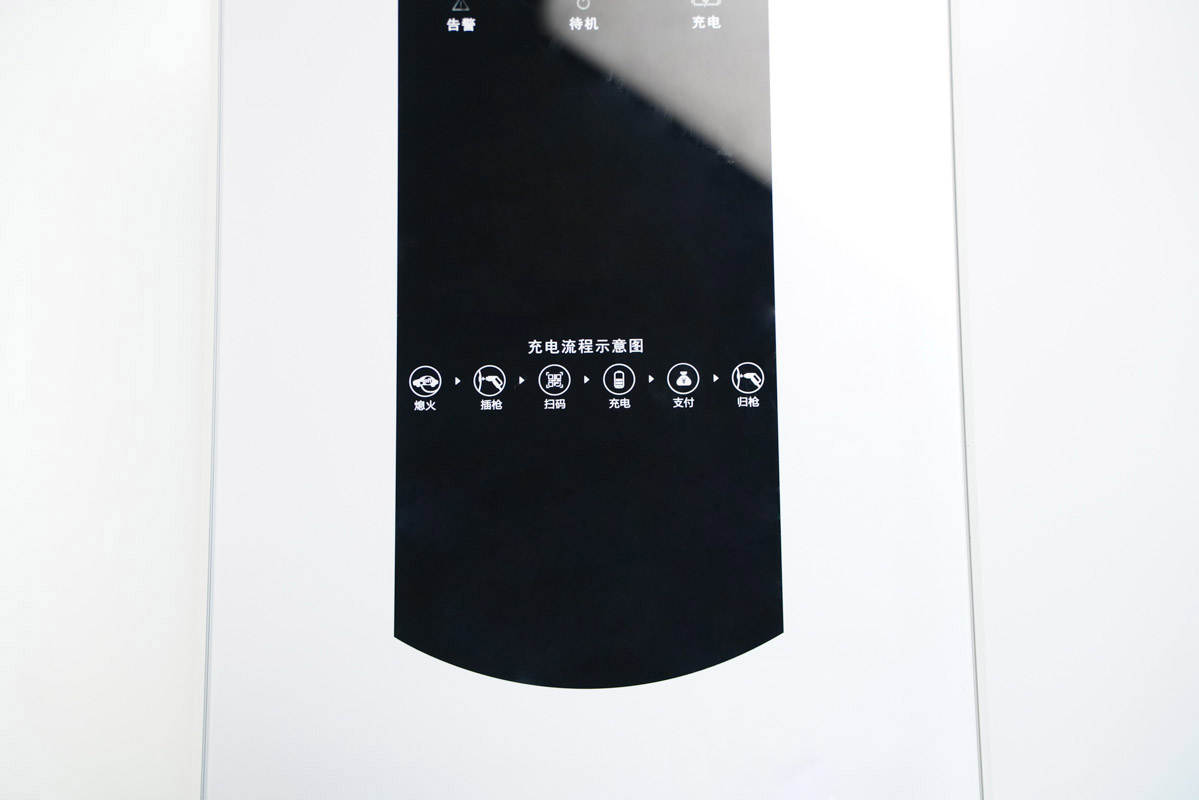

為便于使用者了解使用操作，中心處還印有充電流程示意圖：熄火→插槍→掃碼→充電→支付→歸槍。

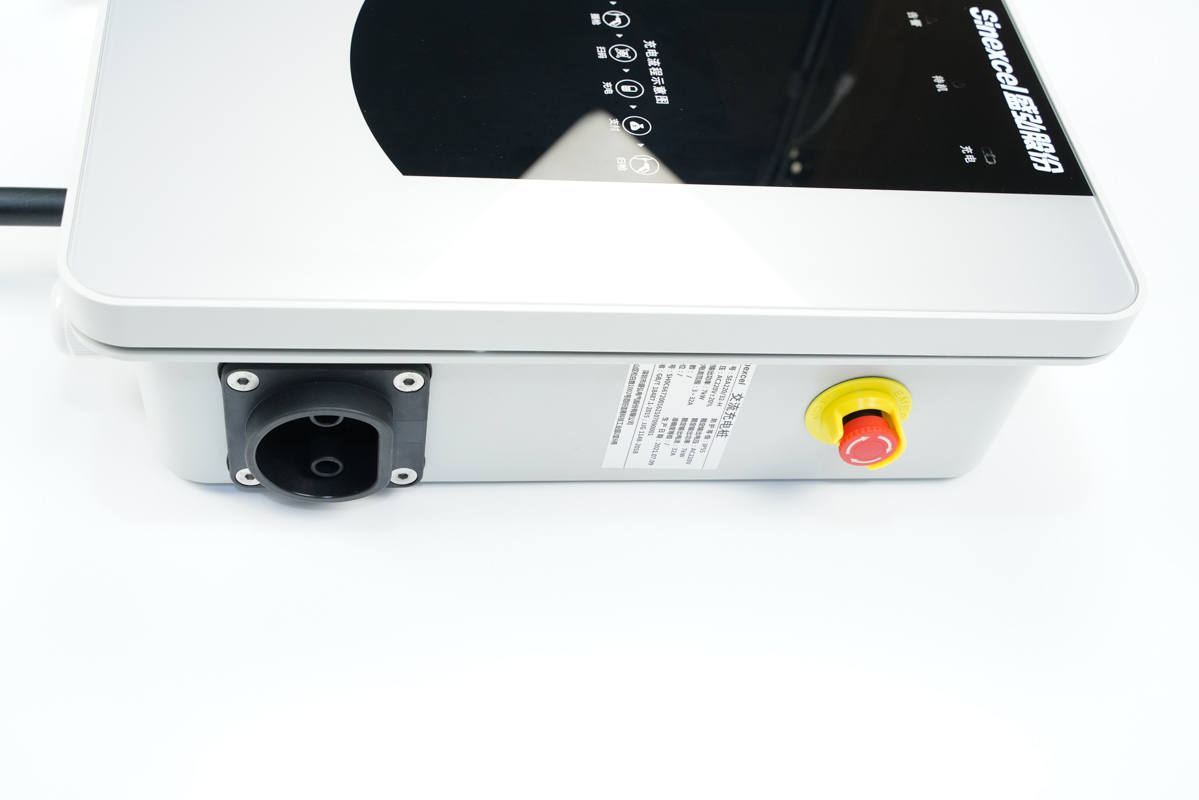

機箱側面設有急停按鈕和充電槍插槽。

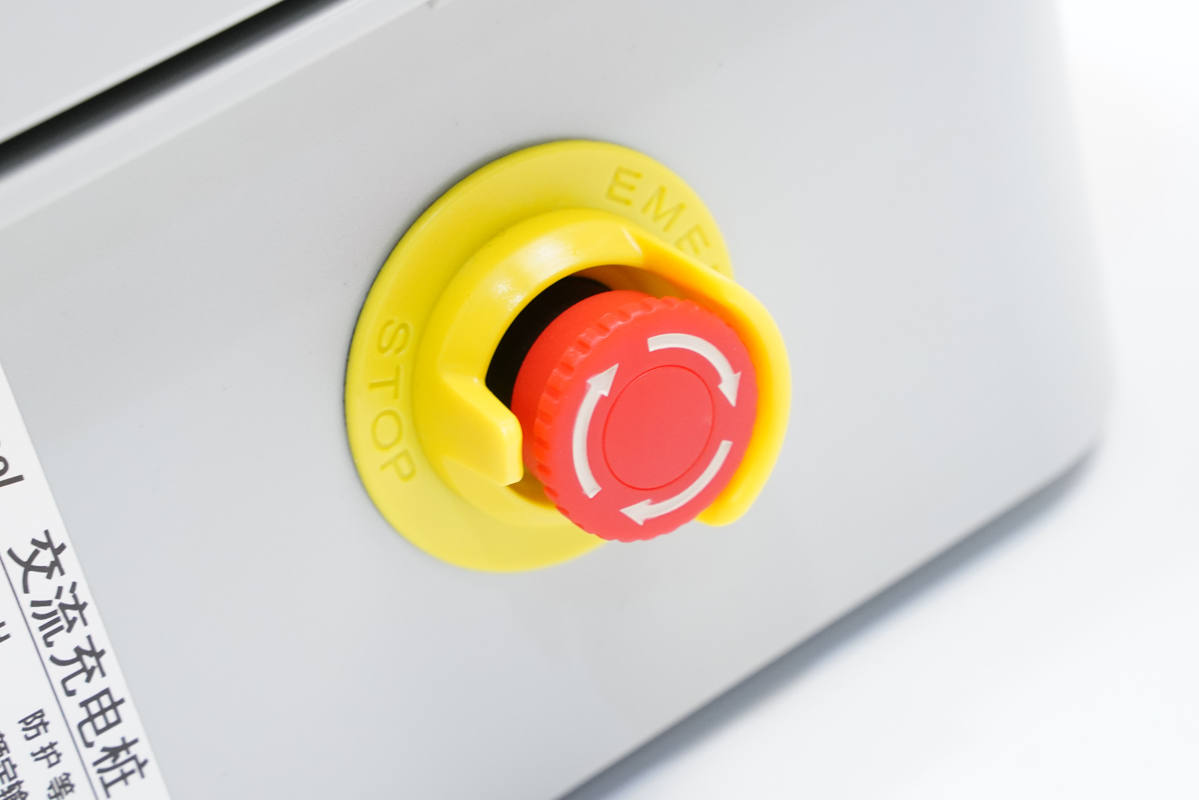

充電急停按鈕，出現緊急情況時按下紅色按鈕立刻停止充電輸出，需手動順時針旋轉復位才可恢復。

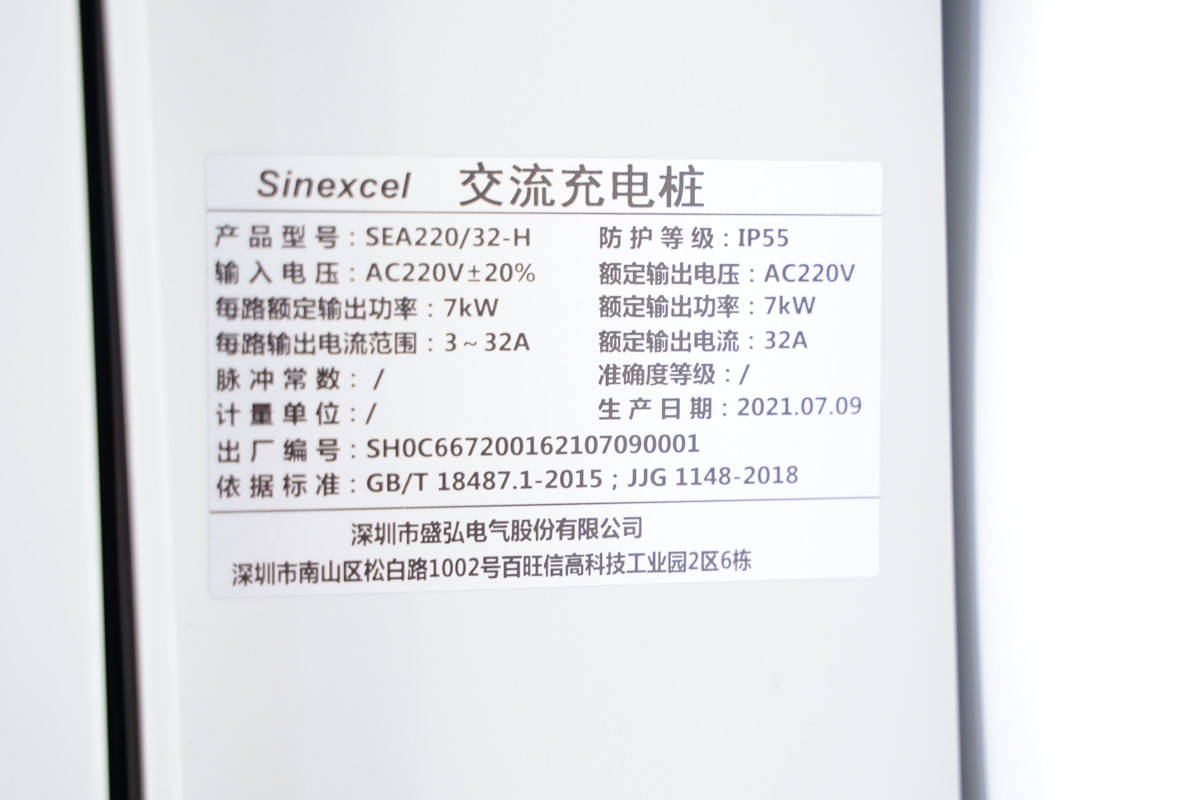

側面中間貼有充電樁參數貼紙
產品型號：SEA220/32-H
輸入電壓：AC220V±20%
每路額定輸出功率：7KW
每路輸出電流范圍：3-32A
防護等級：IP55
額定輸出電壓：AC220V
額定輸出功率：7KW
額定輸出電流：32A
生產日期：2021.07.09
公司名稱：深圳市盛弘電氣股份有限公司

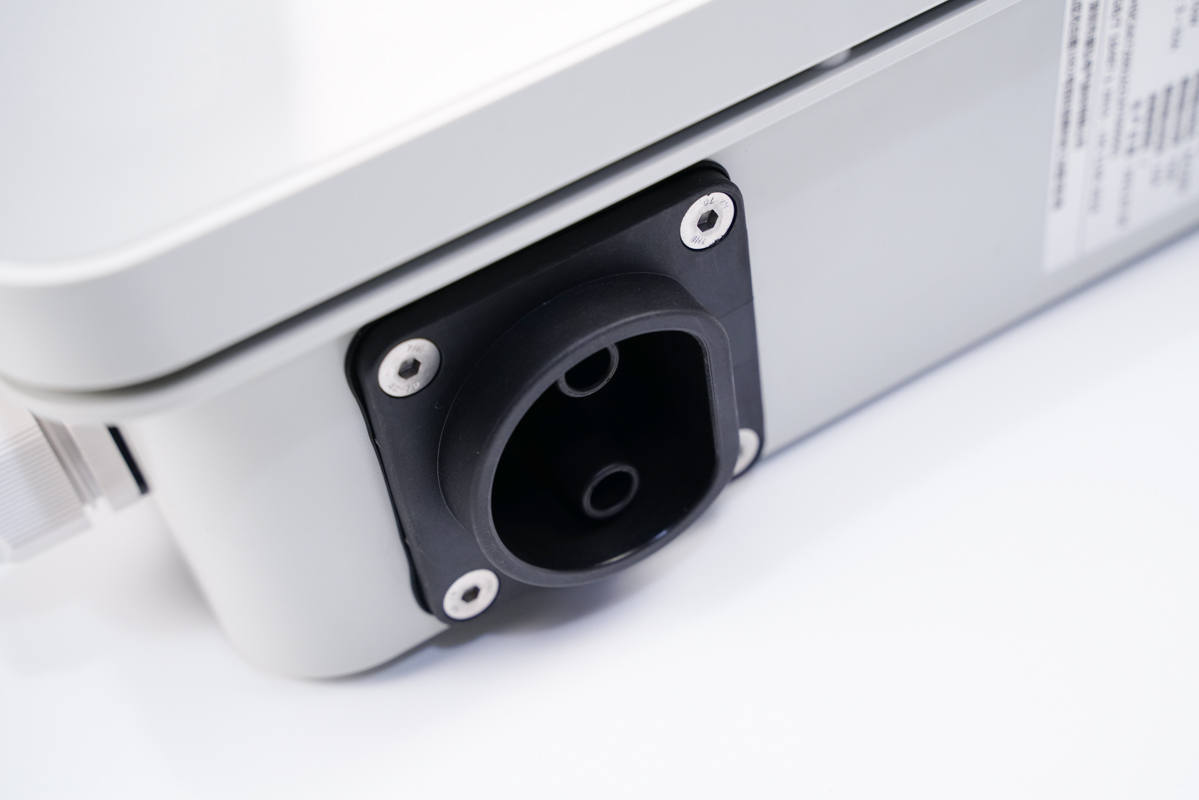

塑料絕緣材質的充電槍頭插槽，可以防止充電完成后歸位的充電槍口有遺留電量而產生漏電隱患。

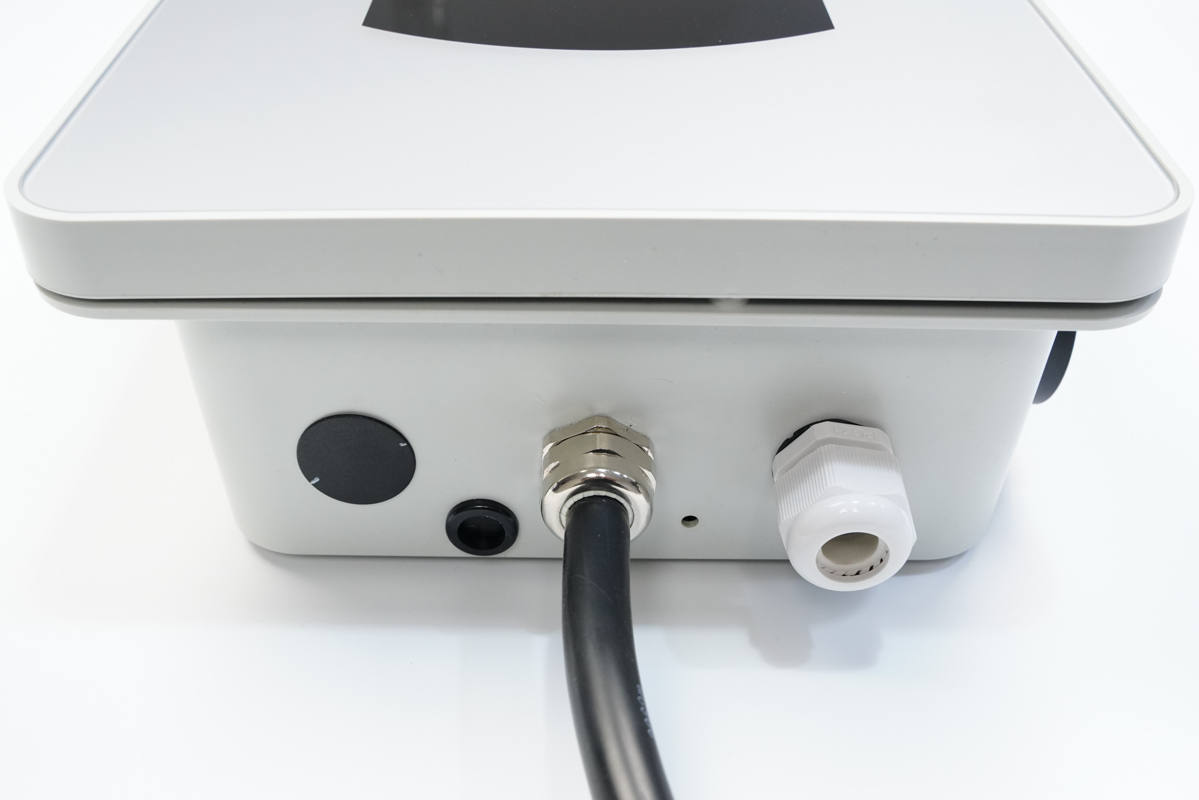

充電槍線纜有螺帽固定，起到良好的防水防塵作用。

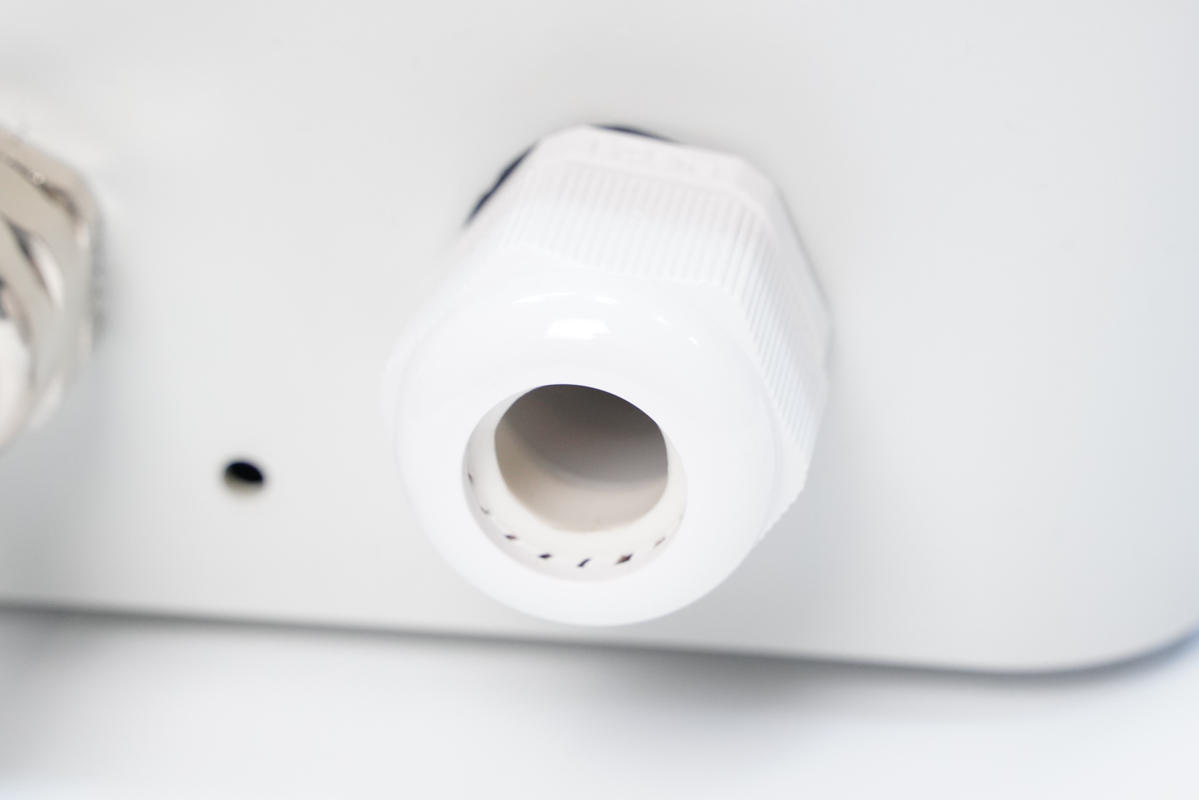

右側預留進線口，便于用戶安裝時接線。

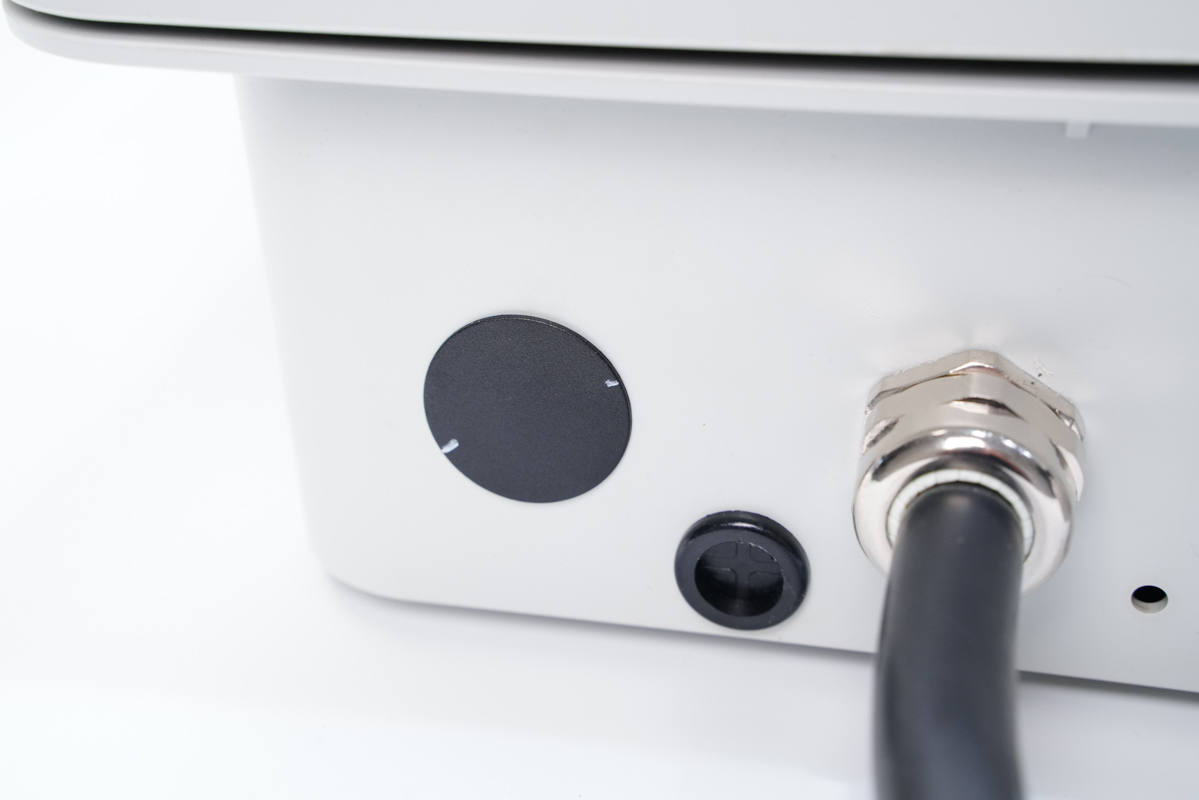

左側設有供預留網線接口，設有黑色塑料板蓋住。

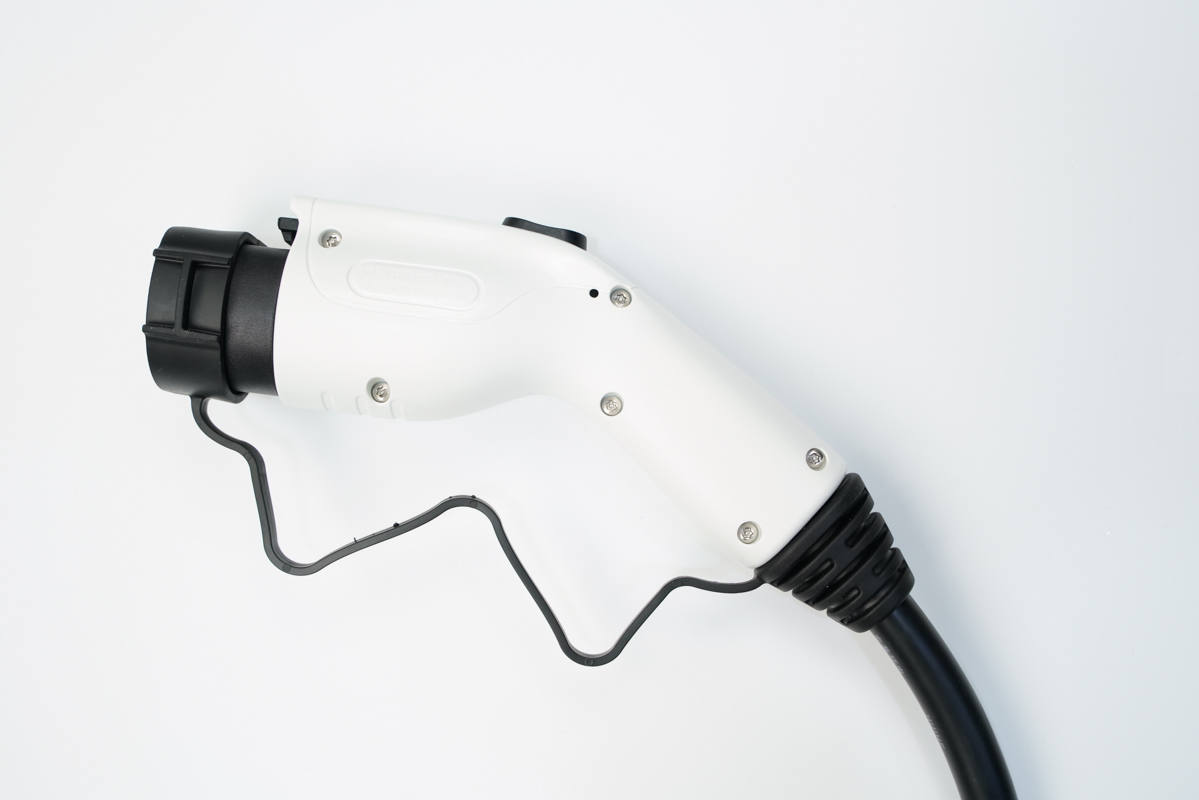

充電槍頭主體外殼為白色，符合人體工學的設計，線條流暢，表面磨砂過渡圓潤，側面有六顆螺絲對外殼進行封裝固定。

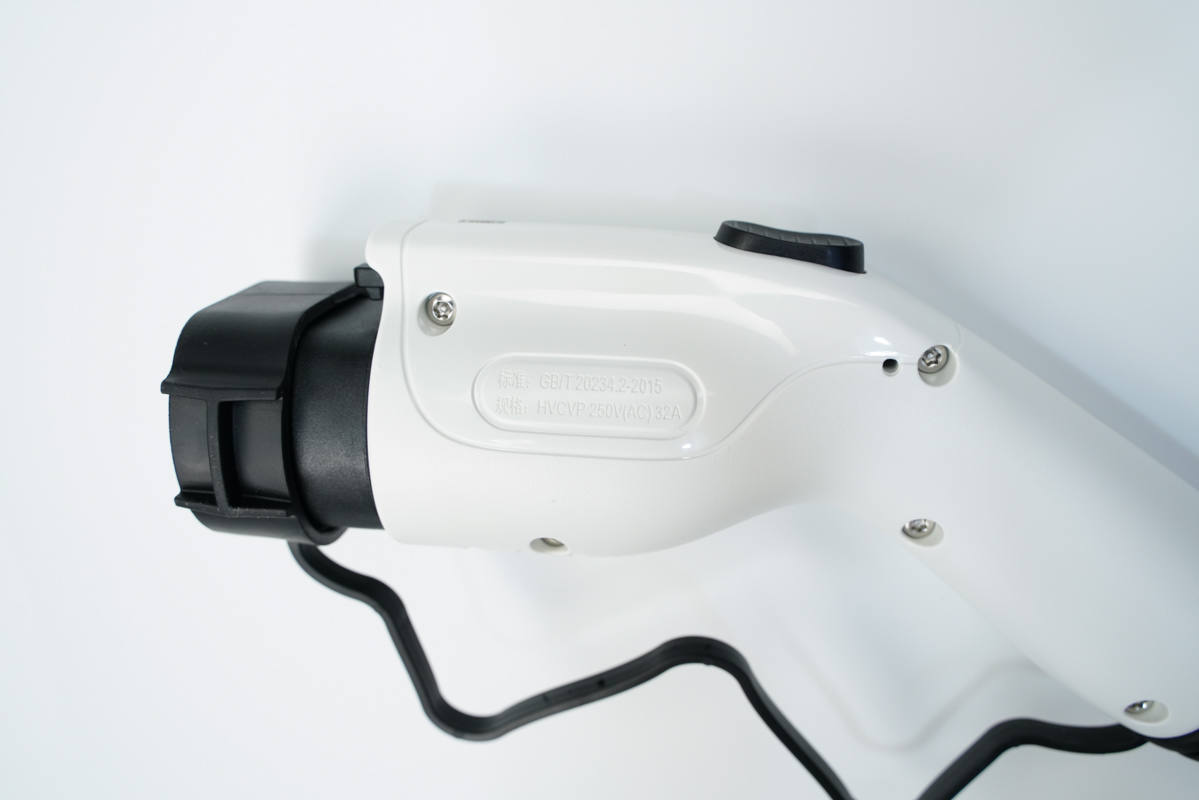

槍頭一側凹印標準碼和規格HVCVP 250V(AC)32A。

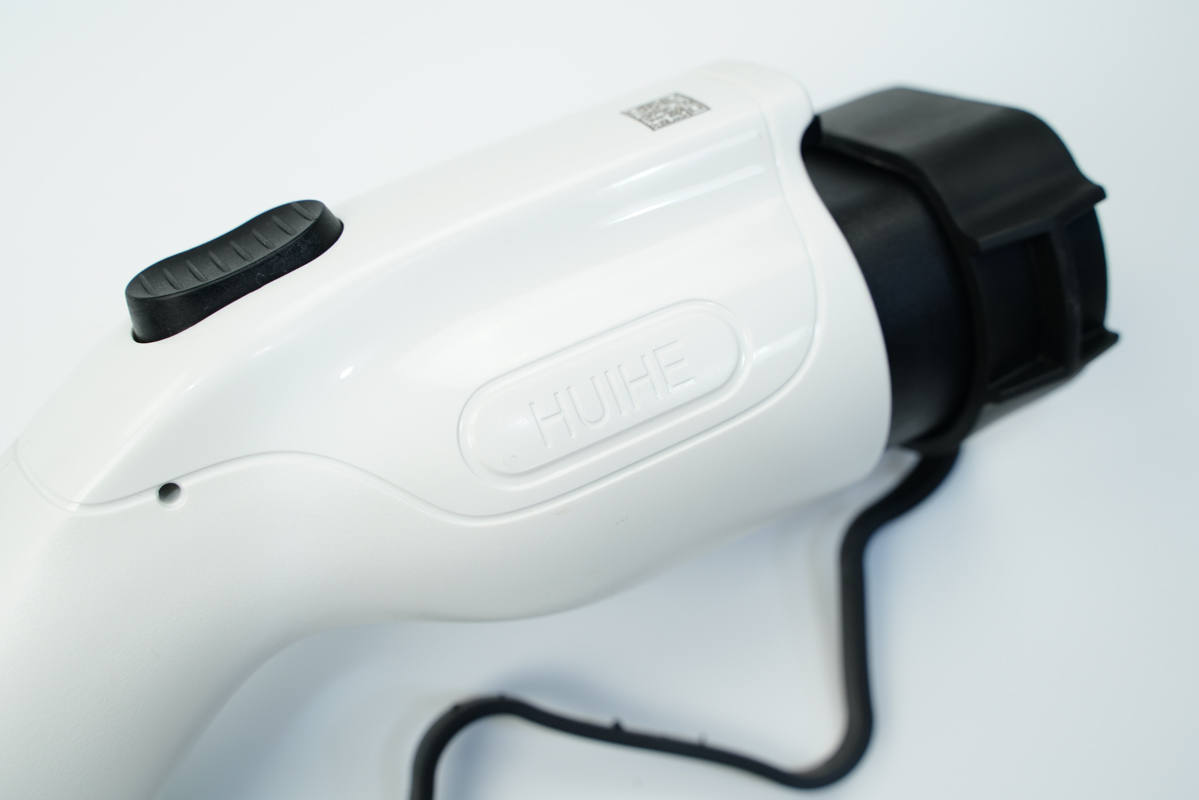

另一側凹印HUIHE字樣。

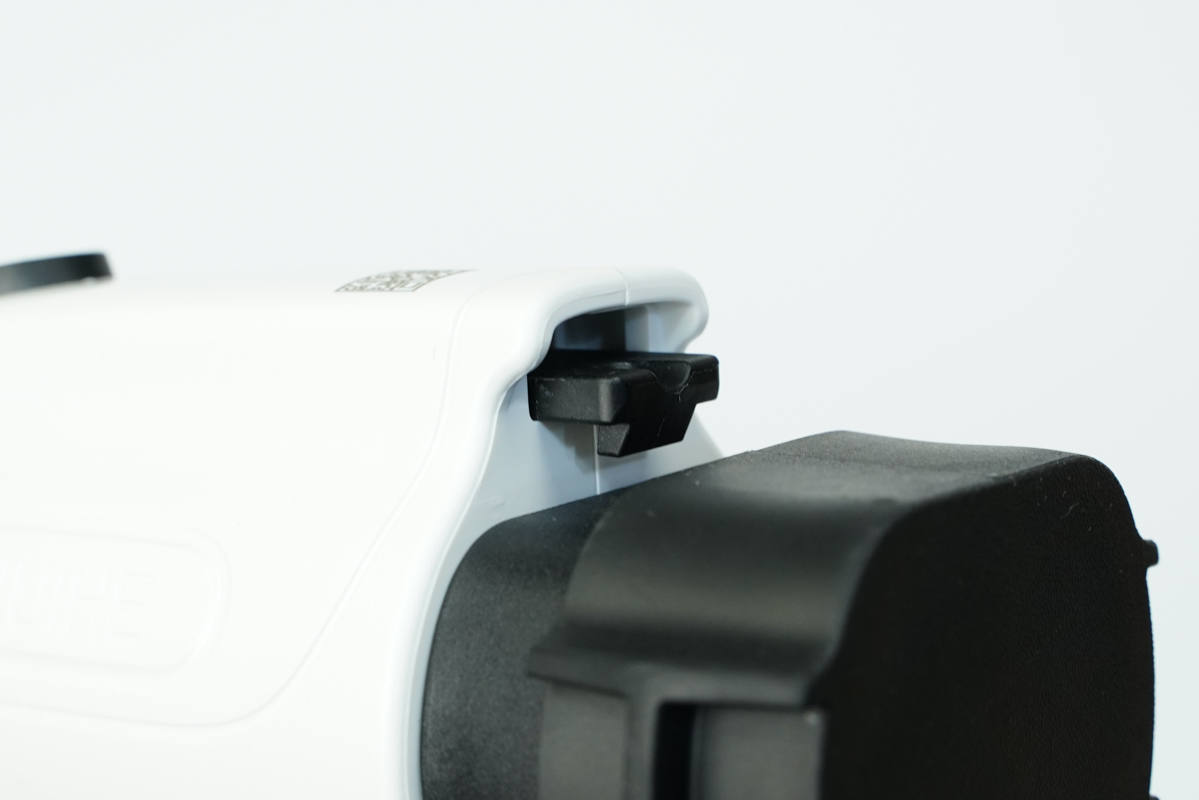

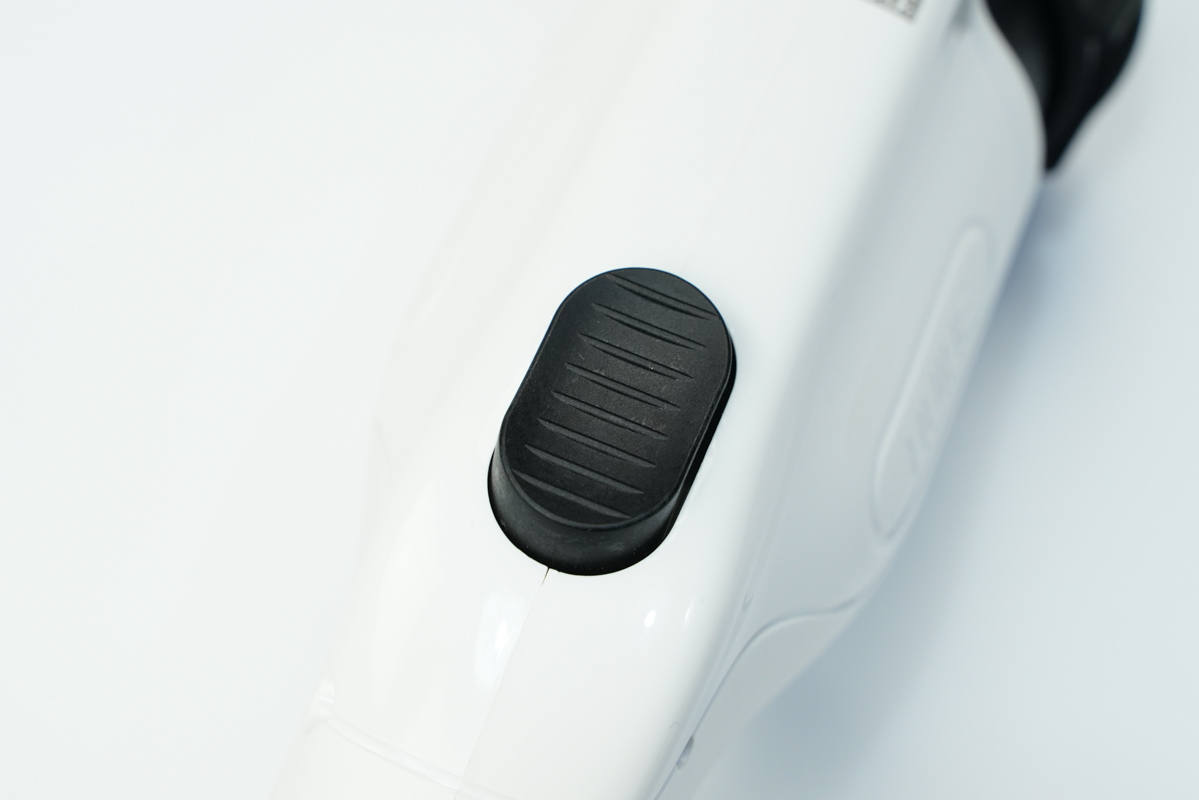

頂部設有黑色的卡扣按鍵。
充電槍插入機箱插槽通過卡扣實現固定。而卡扣和頂部黑色按鍵一體式設計，按下按鍵卡扣上抬便可將充電槍取出使用。卡扣設計保證充電槍與車輛充電口能夠緊密貼合，提高充電過程的安全性。

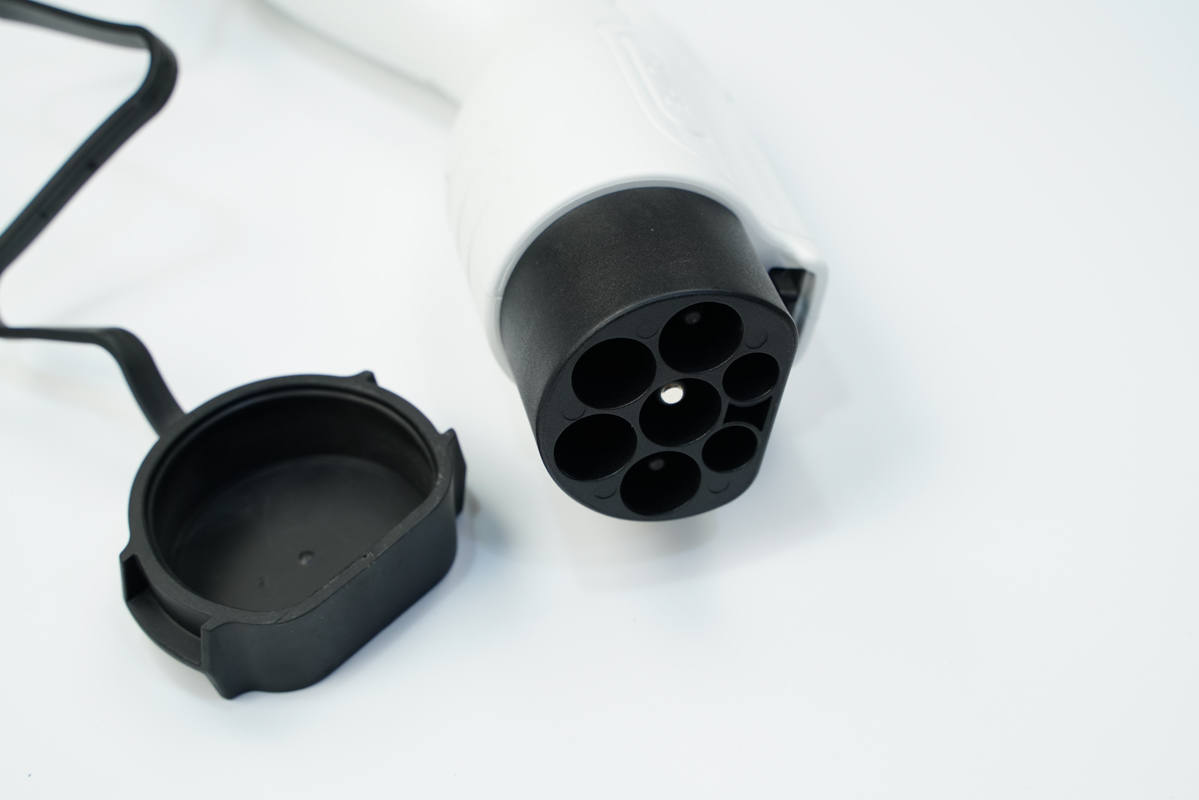

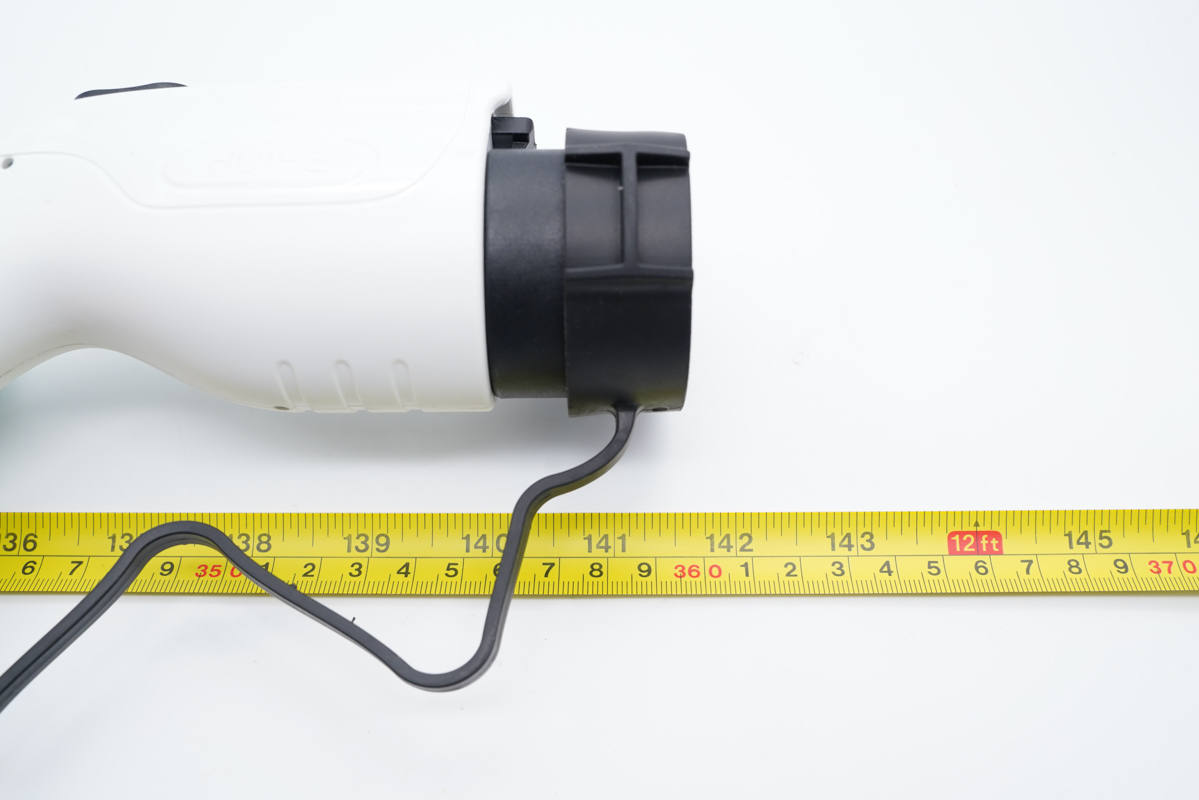

充電槍設有連體帽蓋，可蓋住端部防塵防潮防氧化，保護端子。

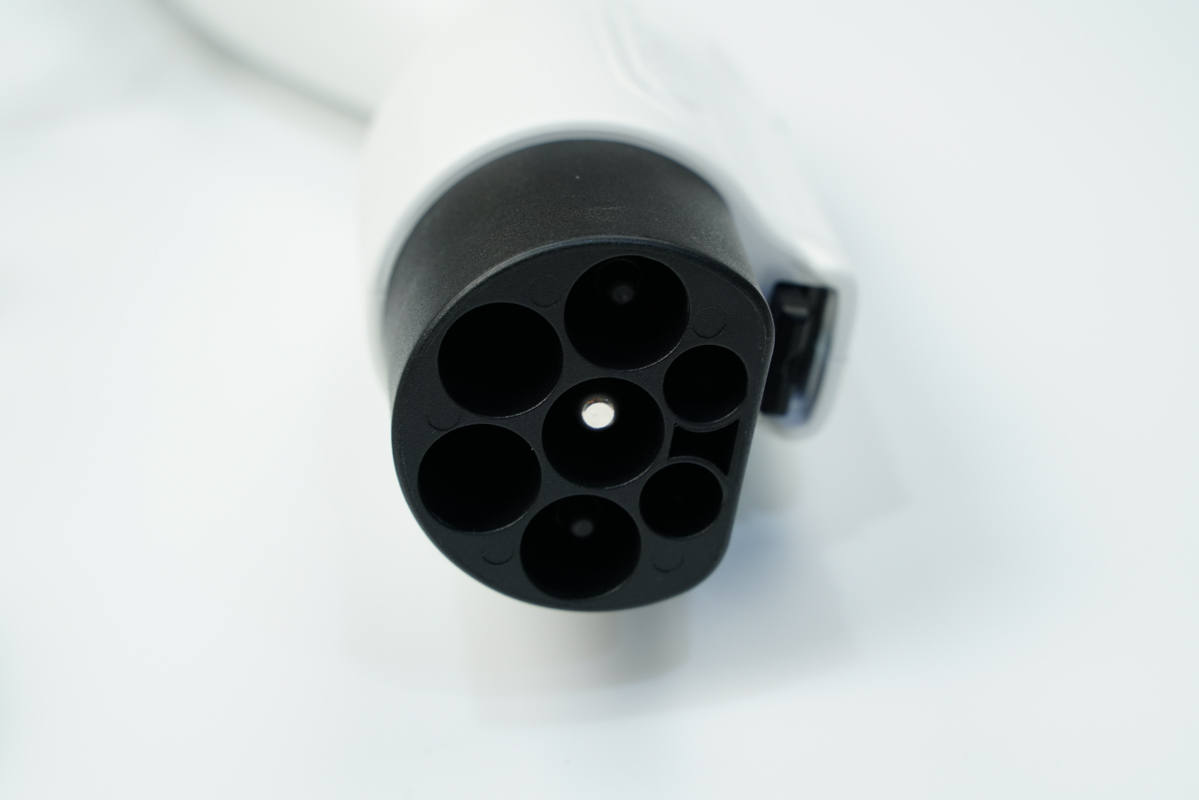

端部設有七個圓孔，中心處有金屬柱，貼合國內電動汽車的充電口設計。
另一端和線纜交界處做了抗彎折設計，保護線纜。

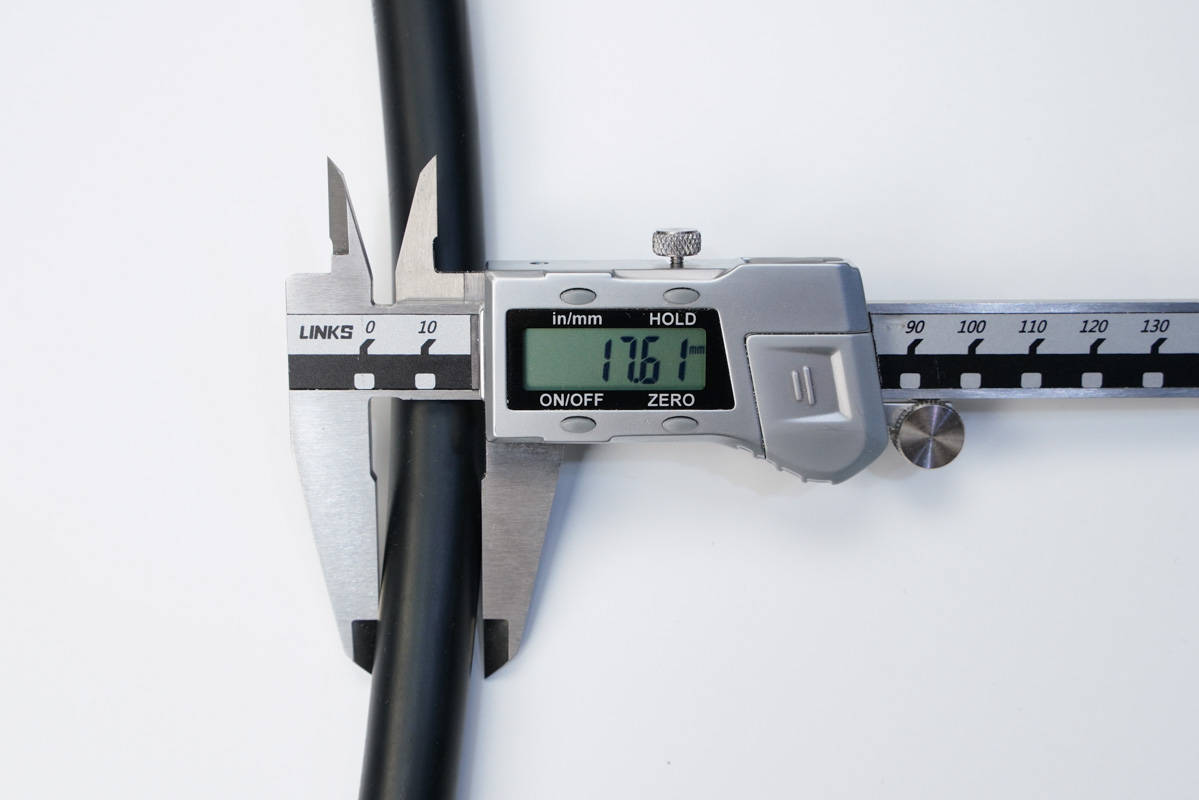

測得線纜直徑約為17.61mm。
充電槍長度約為3.6米。
二、盛弘電氣交流充電樁拆解

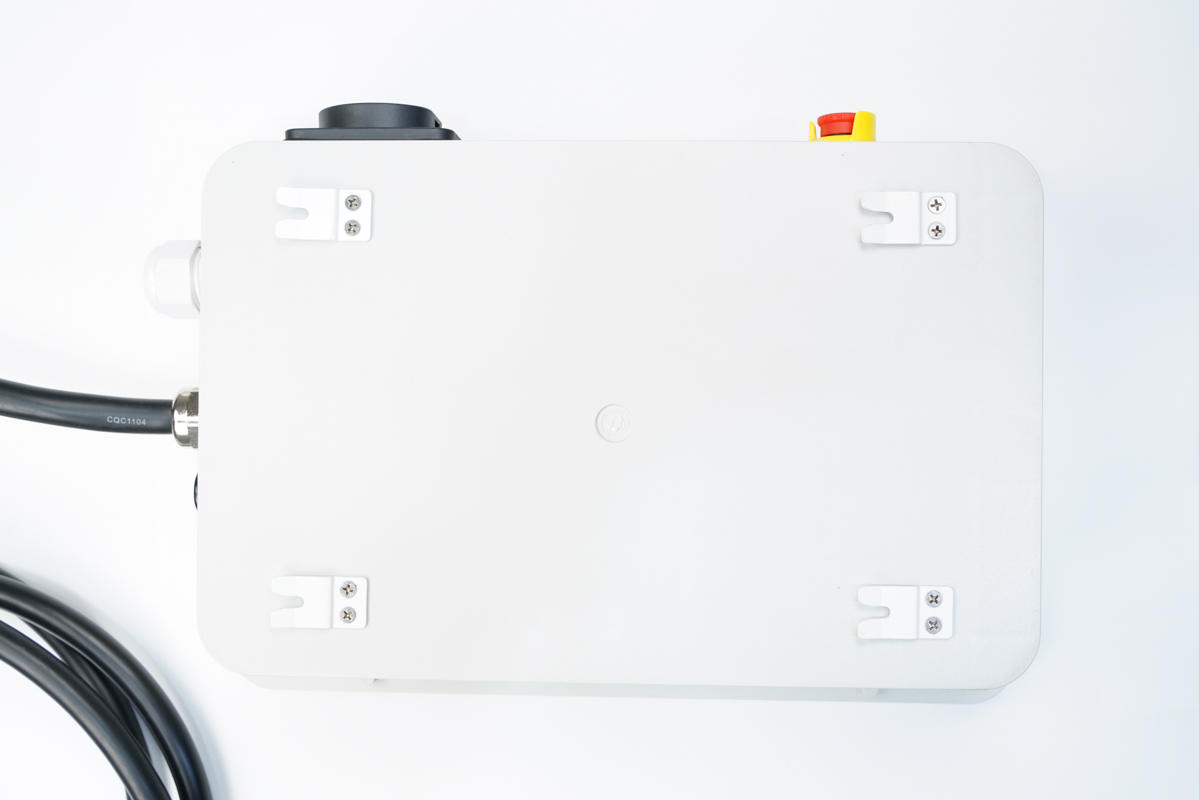

機箱背面設有四個掛鉤。

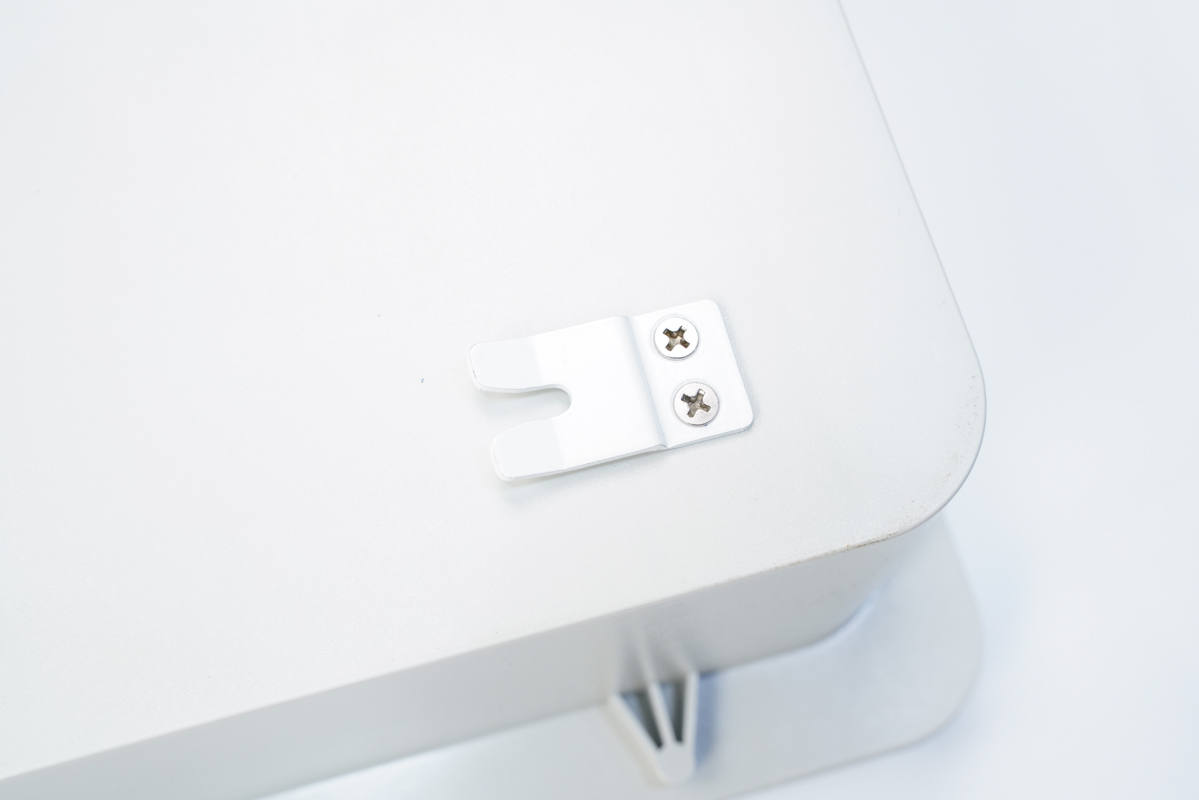

每個掛鉤有兩顆螺絲固定。
機箱使用螺絲封裝，拆掉即可打開，方便后期維修。

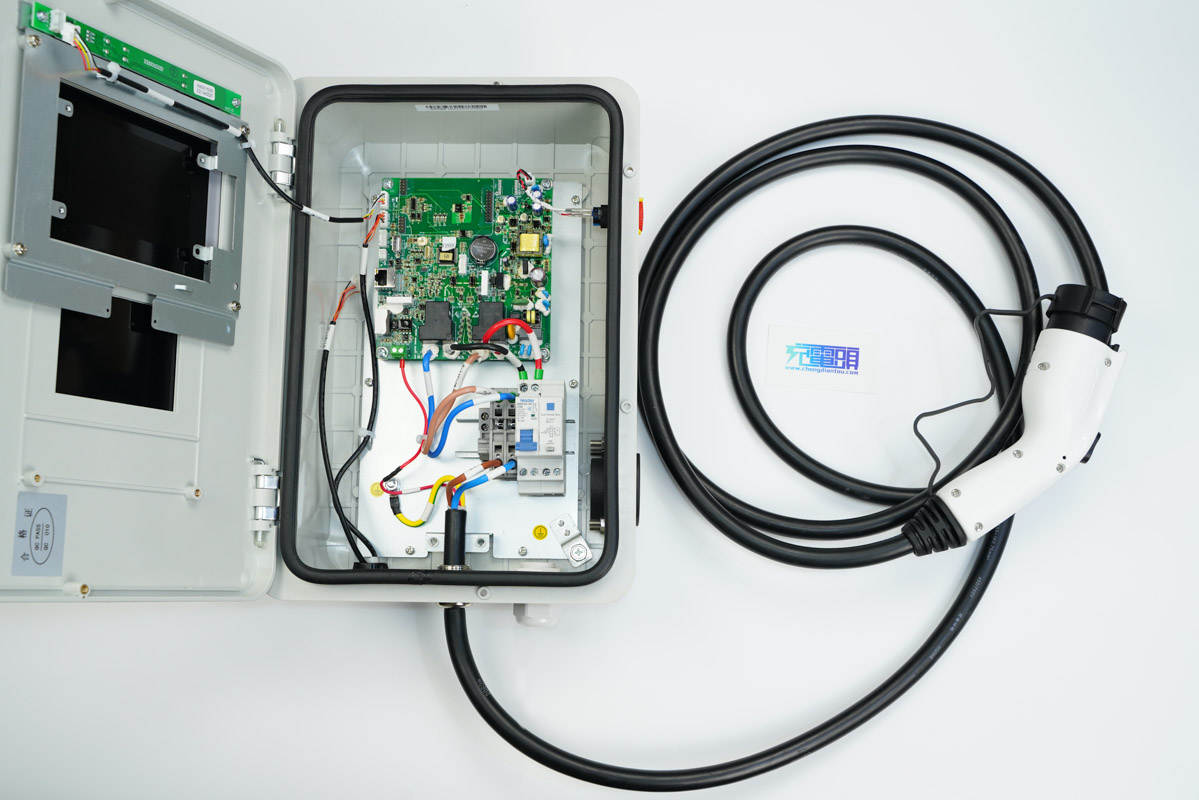

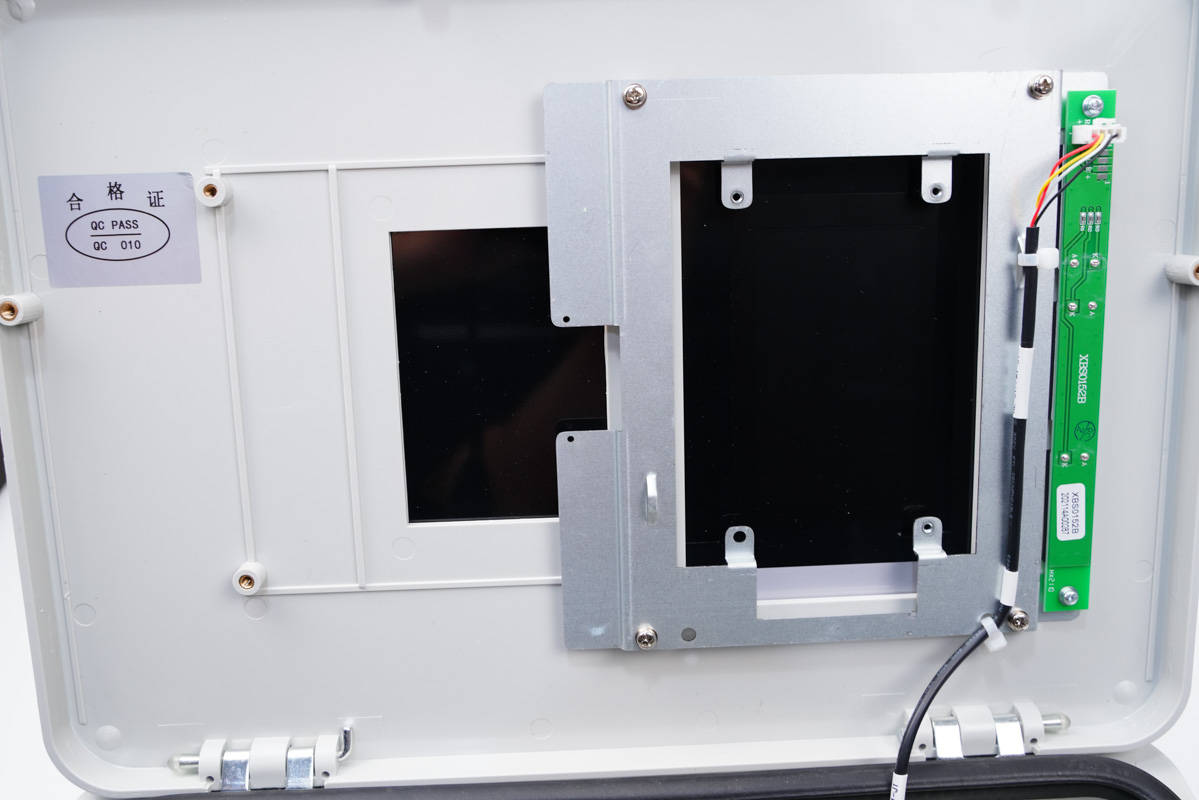

機箱頂蓋上設計有LED顯示屏開窗，此外固定有PCB板和金屬板，左上角貼有檢驗后的產品合格證標簽。

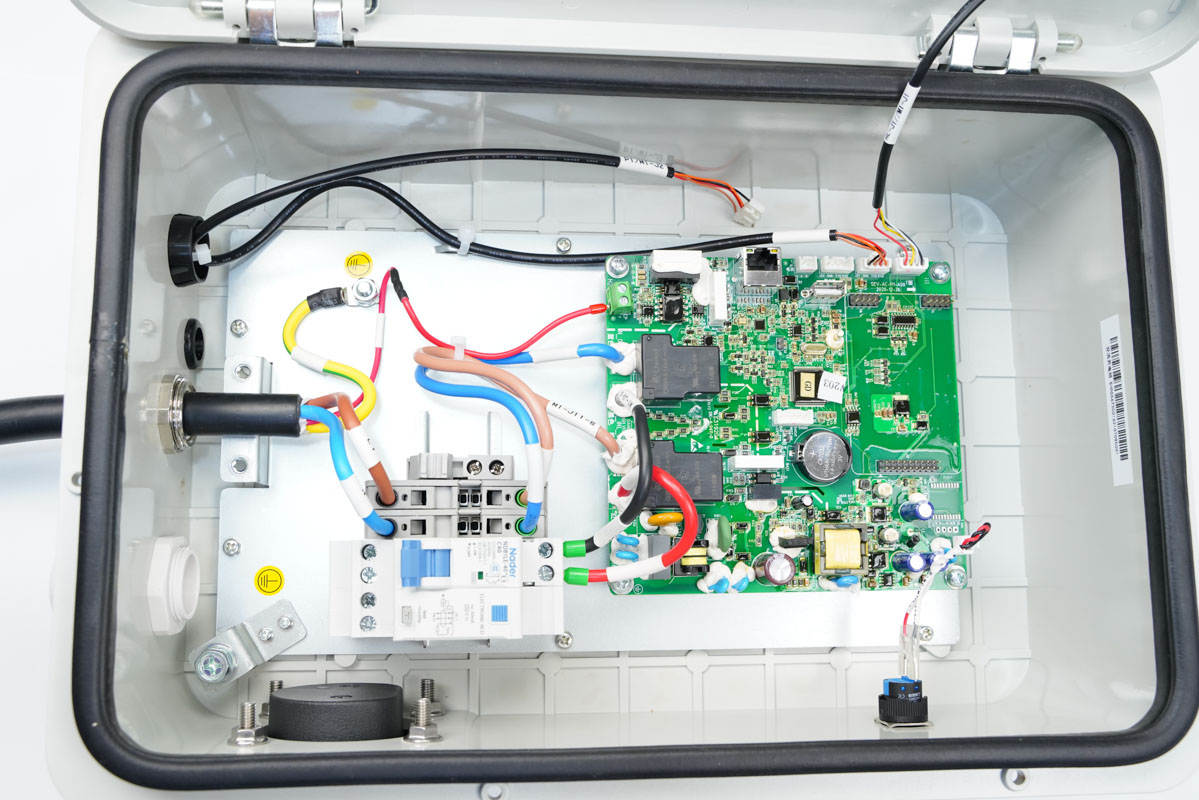

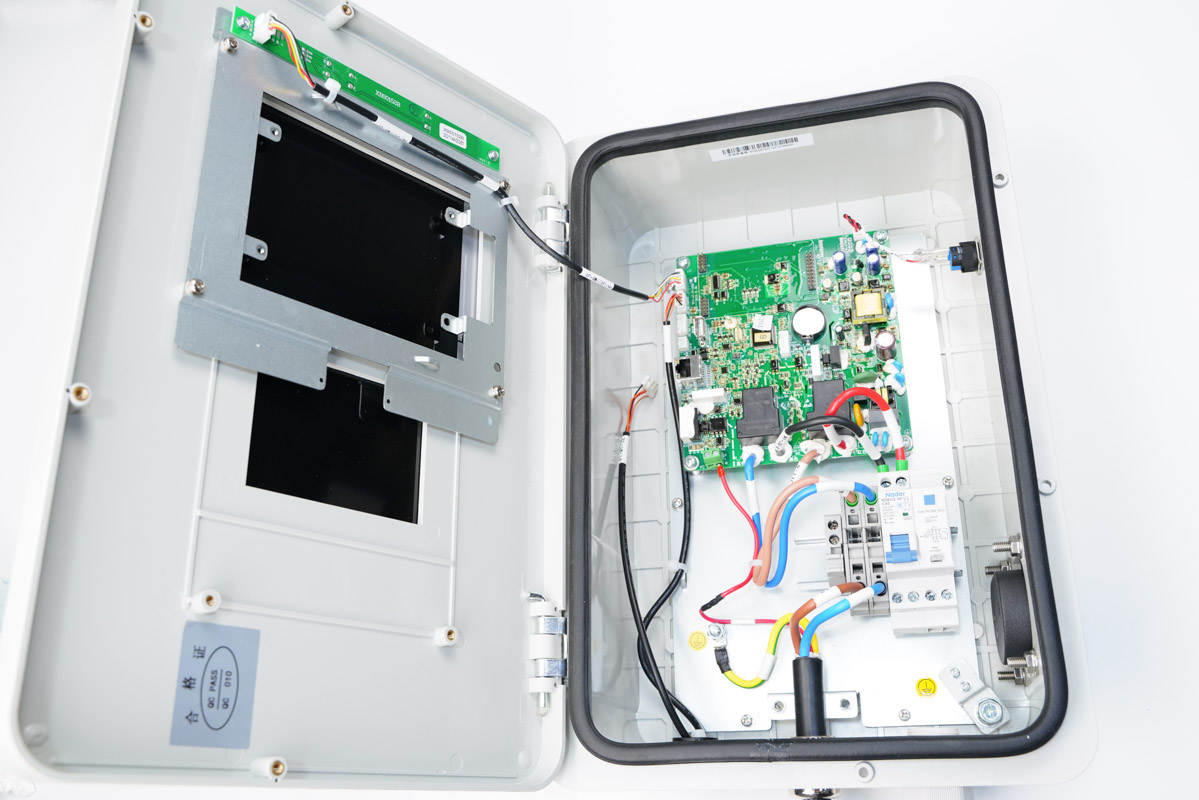

機箱邊緣套有黑色密封膠圈，緩沖沖擊并密封箱體，起到良好的防水防塵效果。箱內設有電源模塊PCB板和左下角的空開開關。

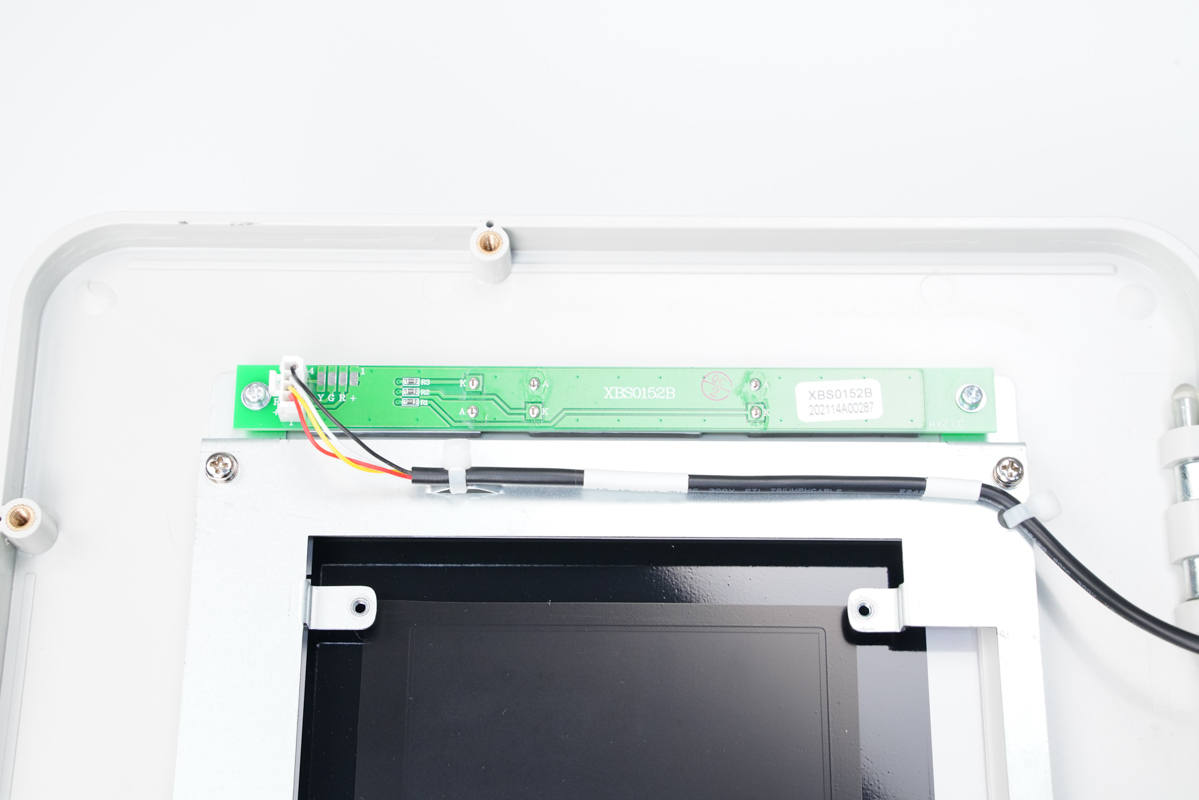

LED指示燈小板通過導線和電源主板連接，外套絕緣管，兩端插拔式設計方便組裝。

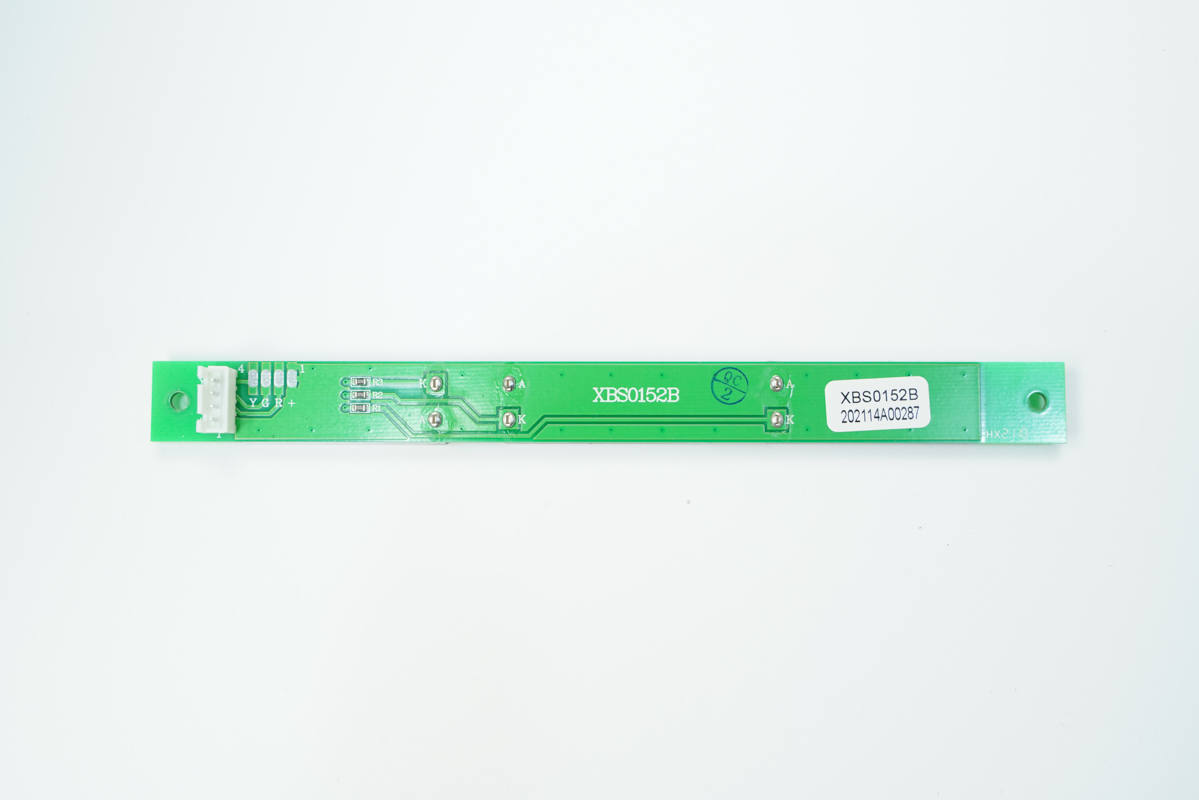

小板背面一覽。
小板正面設有三個LED指示燈，分布對應警告、待機和充電提示。

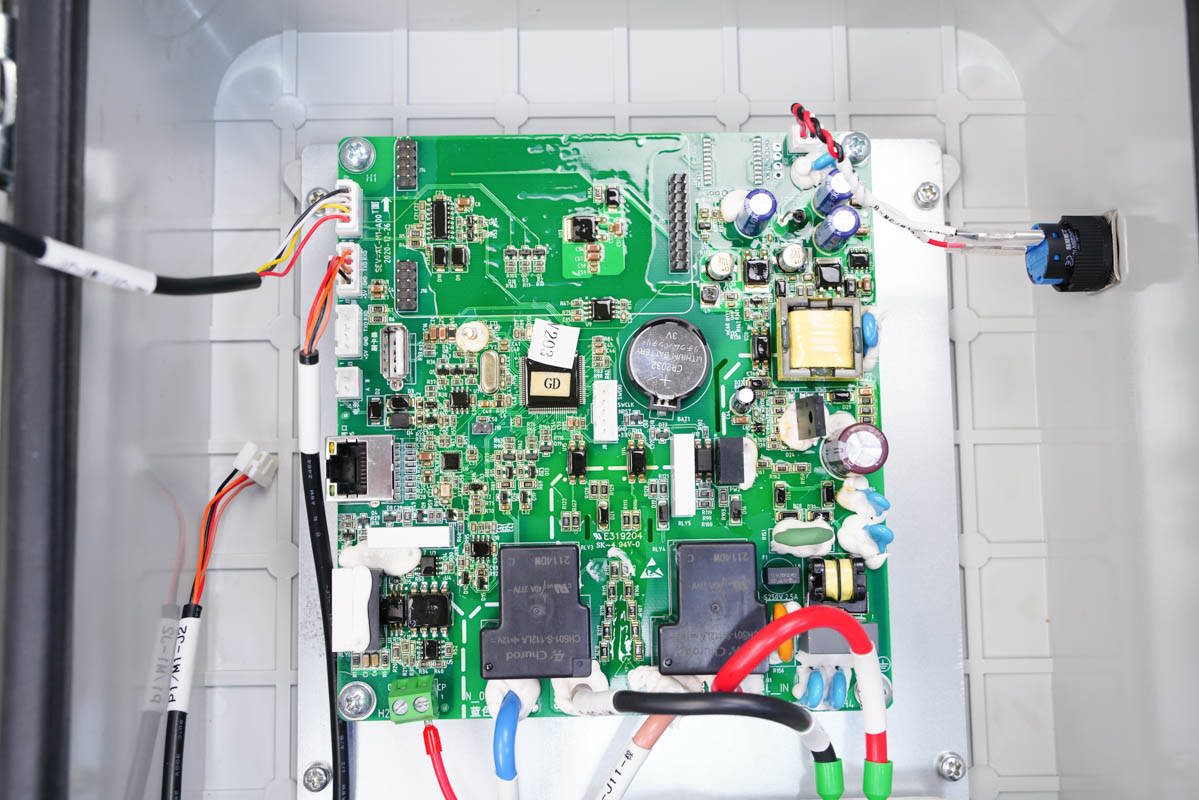

電源主板使用螺絲固定，板子上的電容、部分導線打膠固定，另外底部通過鐵板固定。
主板上的芯片都覆蓋了一層保護膠，由于反光等情況無法拍清相應的芯片。為了不損壞充電樁我們就沒進行進一步的清理，下面大概來看看充電樁的設計情況。

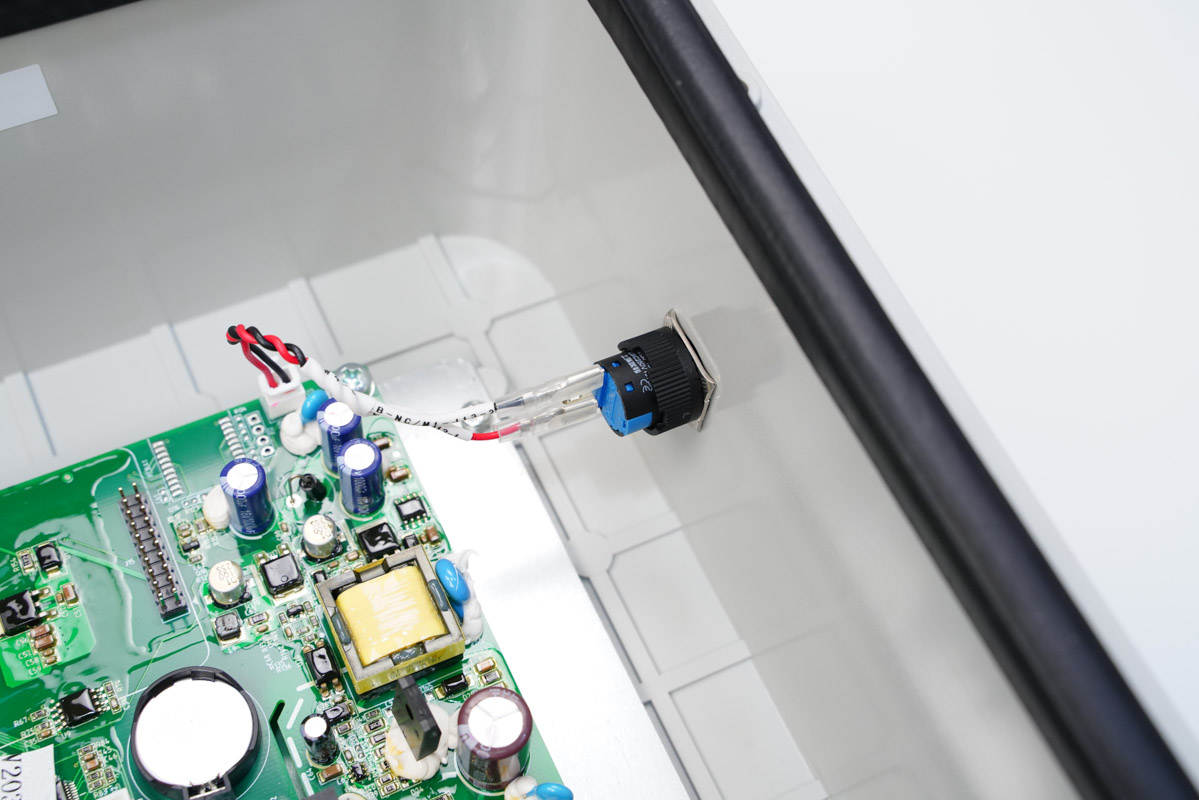

急停按鈕部件特寫。

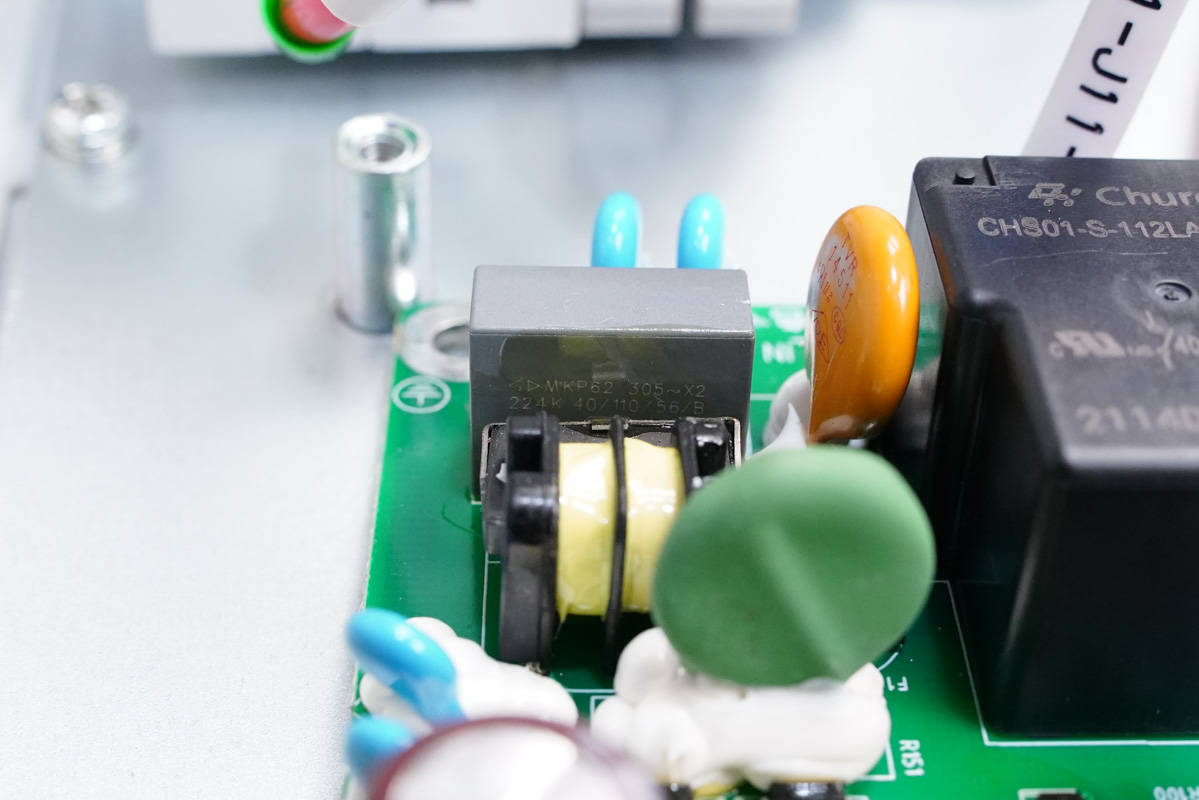

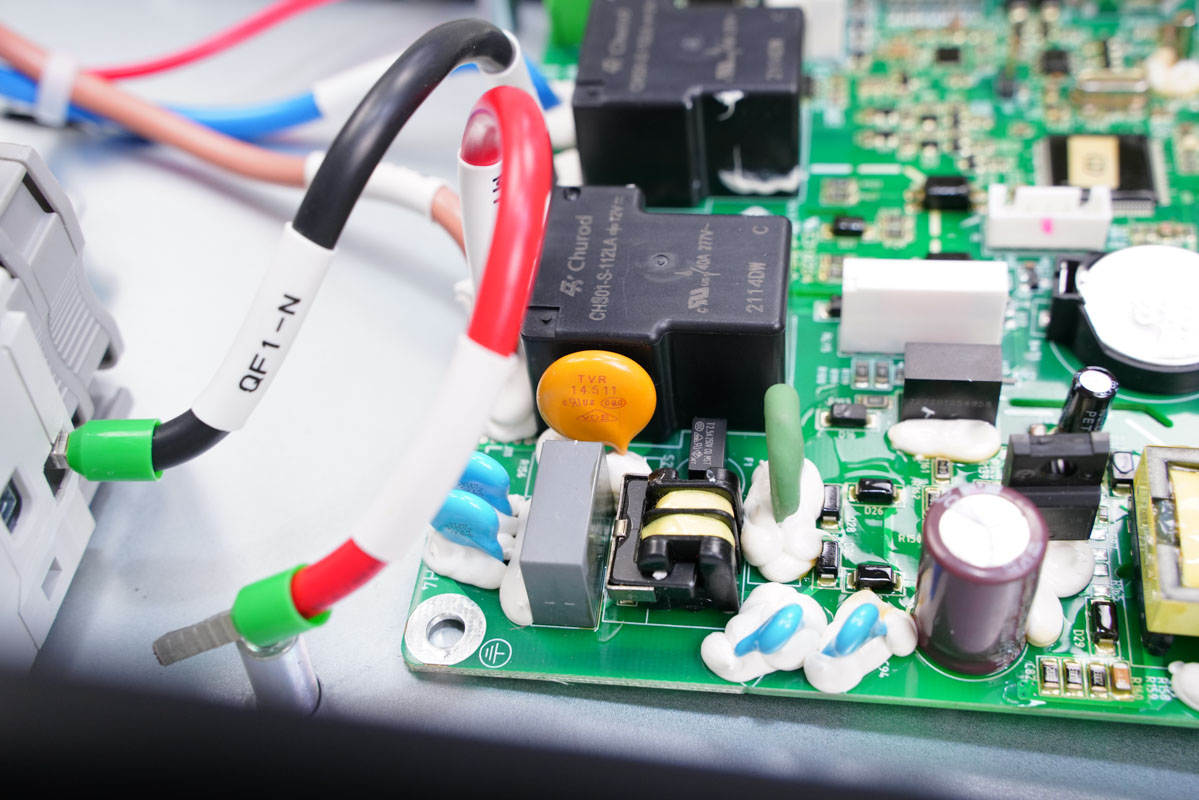

充電樁輸入端設計上和充電器的差不多，這一區域設有保險絲、壓敏電阻、安規X電容、共模電感、Y電容等器件，部分插件打膠加固。

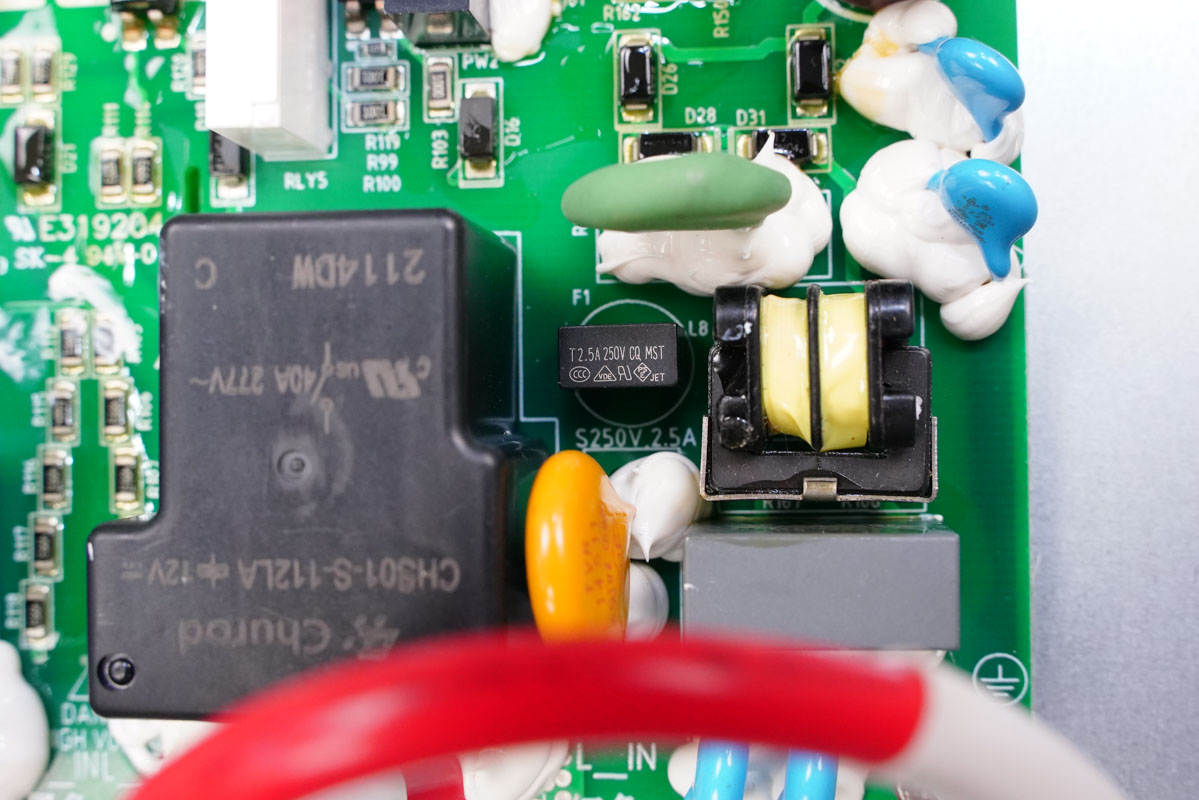

延時保險絲規格為2.5A 250V，右側是一顆共模電感。
黃色的是壓敏電阻，進行過壓保護。
灰色的是安規X電容。

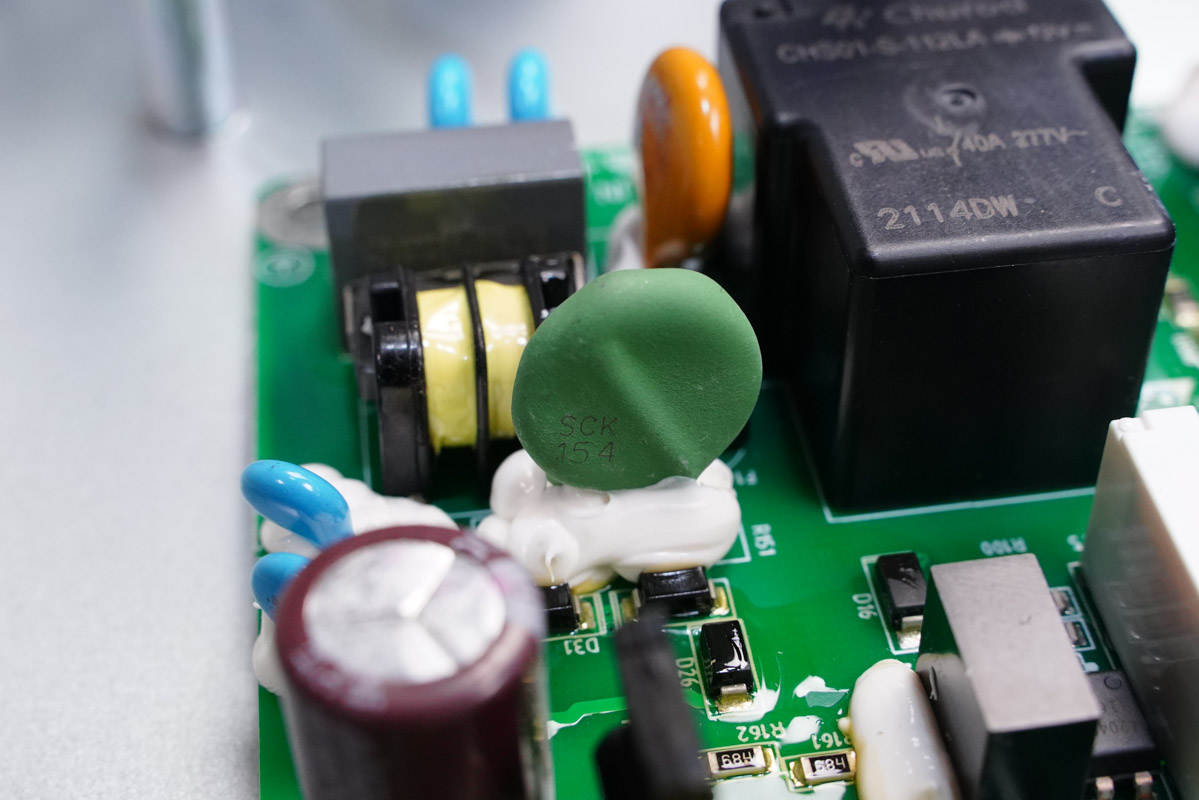

綠色的NTC浪涌抑制電阻，用于抑制上電浪涌電流。

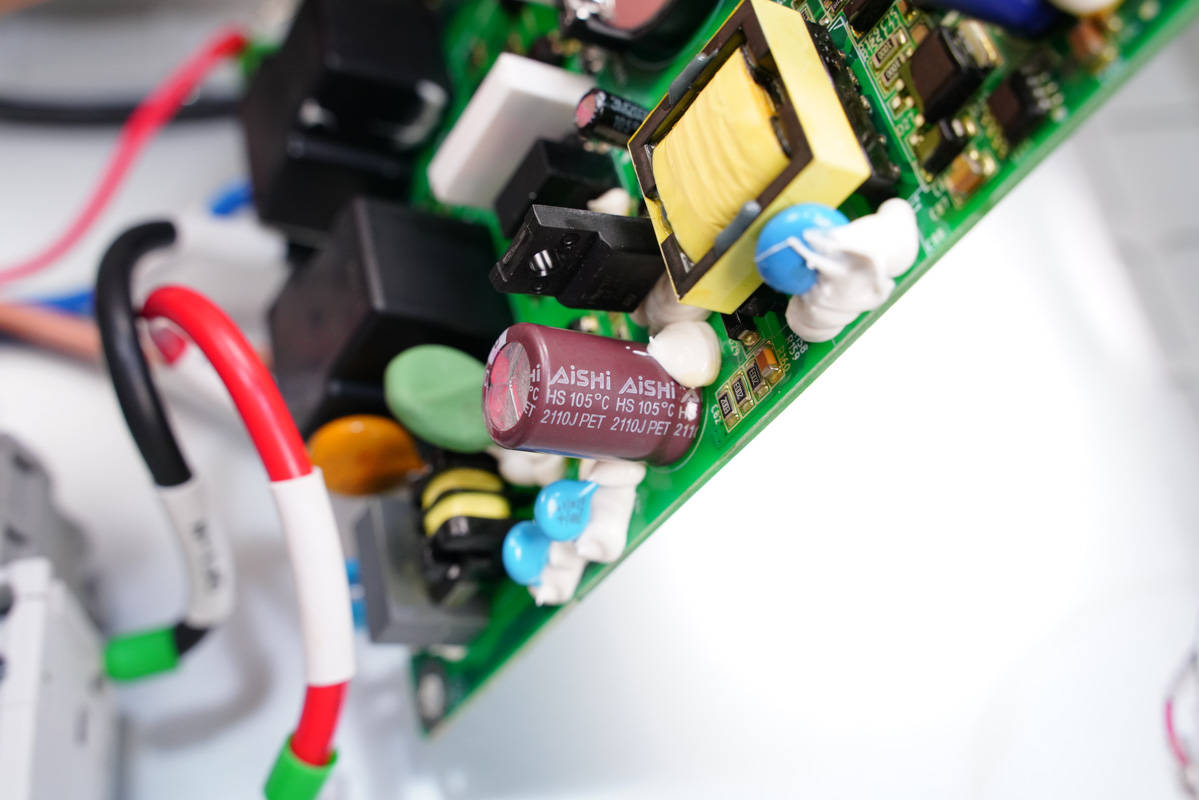

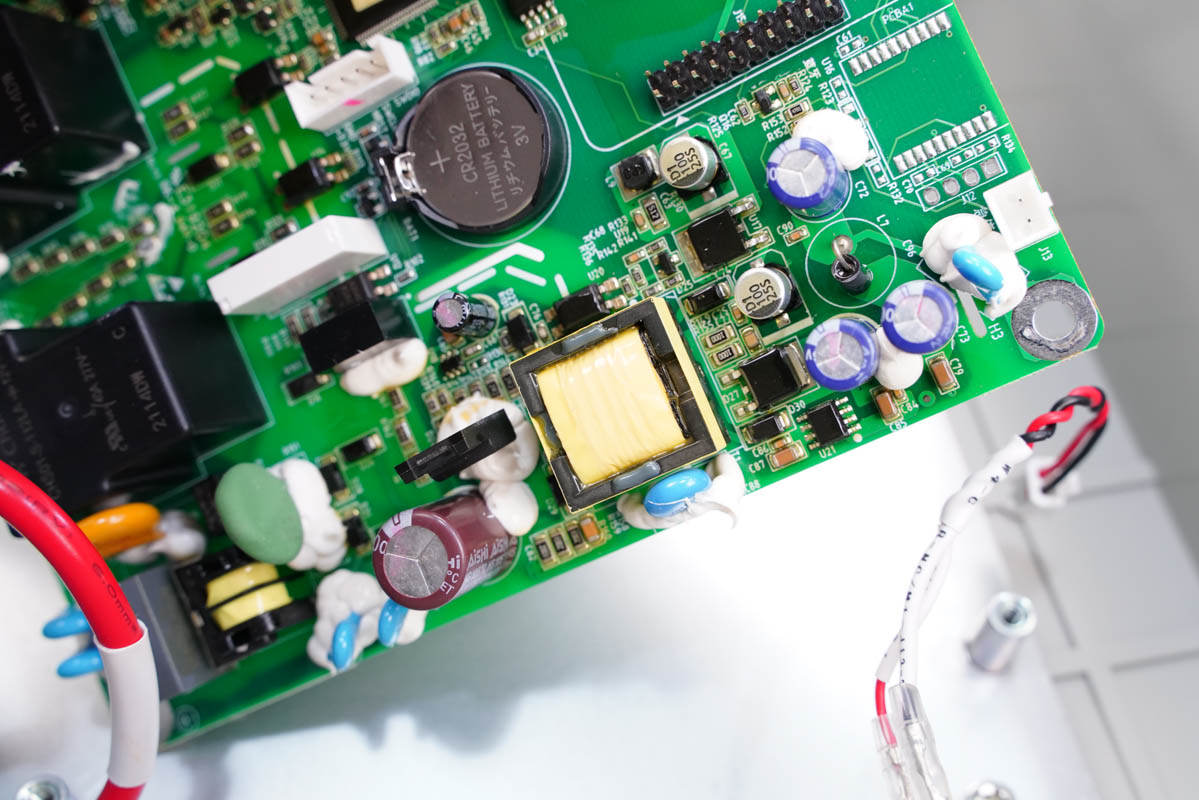

這一側中間區域有高壓濾波電解電容、變壓器等，輸出端設有兩顆固態電容和三顆電解電容濾波。
高壓濾波電解電容來自艾華，規格為400V 33μF。

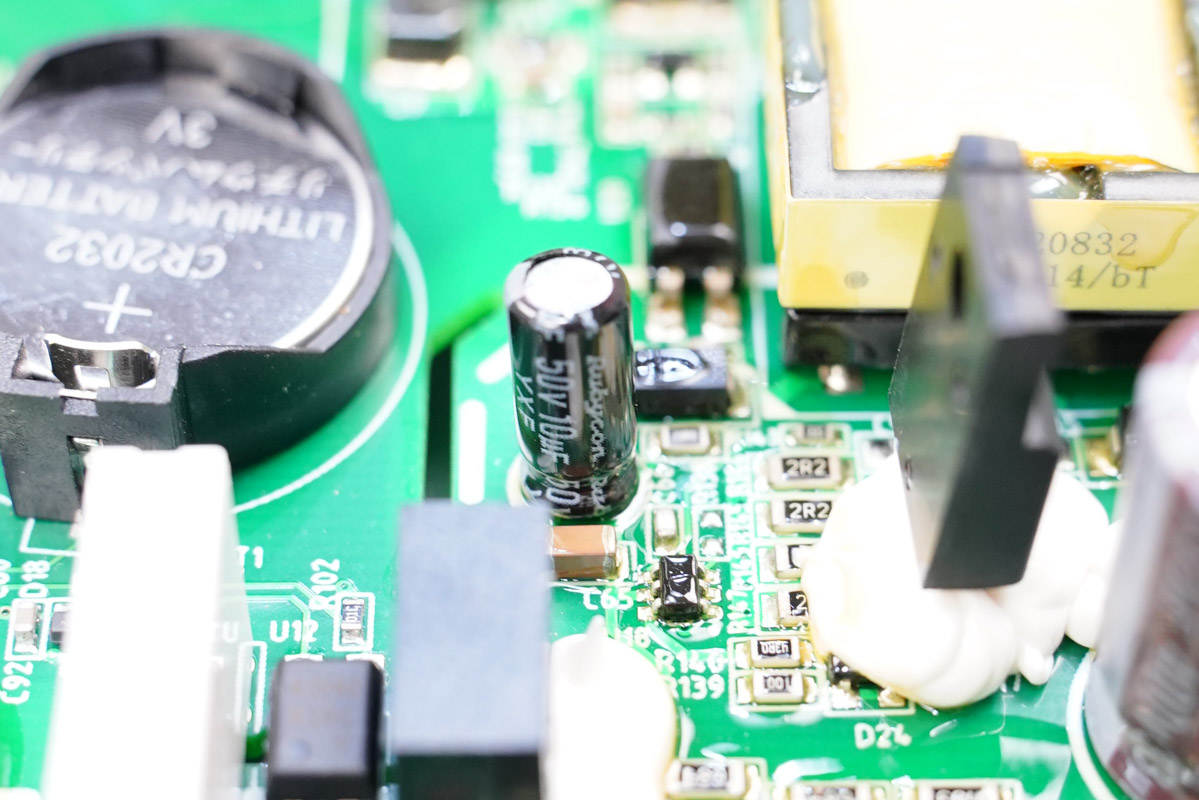

小的供電電容來自紅寶石，規格為50V 10μF。
變壓器旁邊一顆Y電容打膠加固。開關電源電路通過交流輸入取電，為電路板上的設備供電。

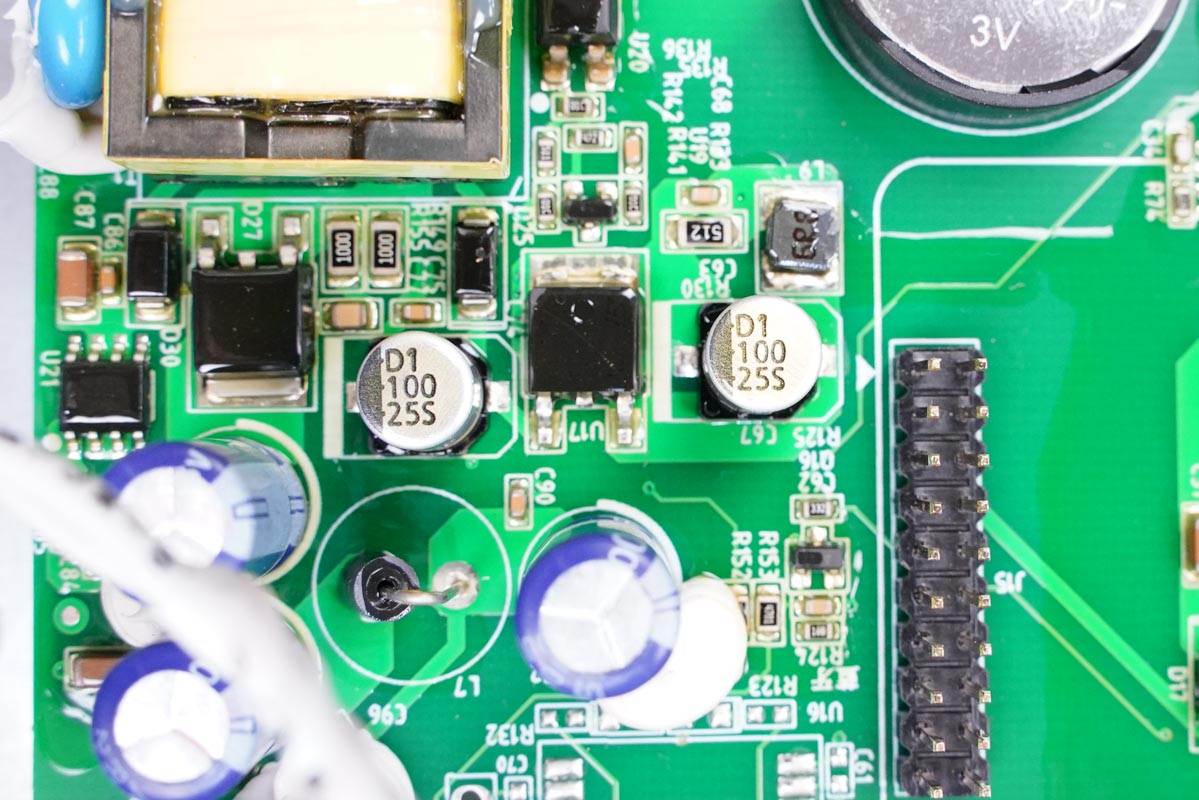

兩顆
濾波電容特寫。

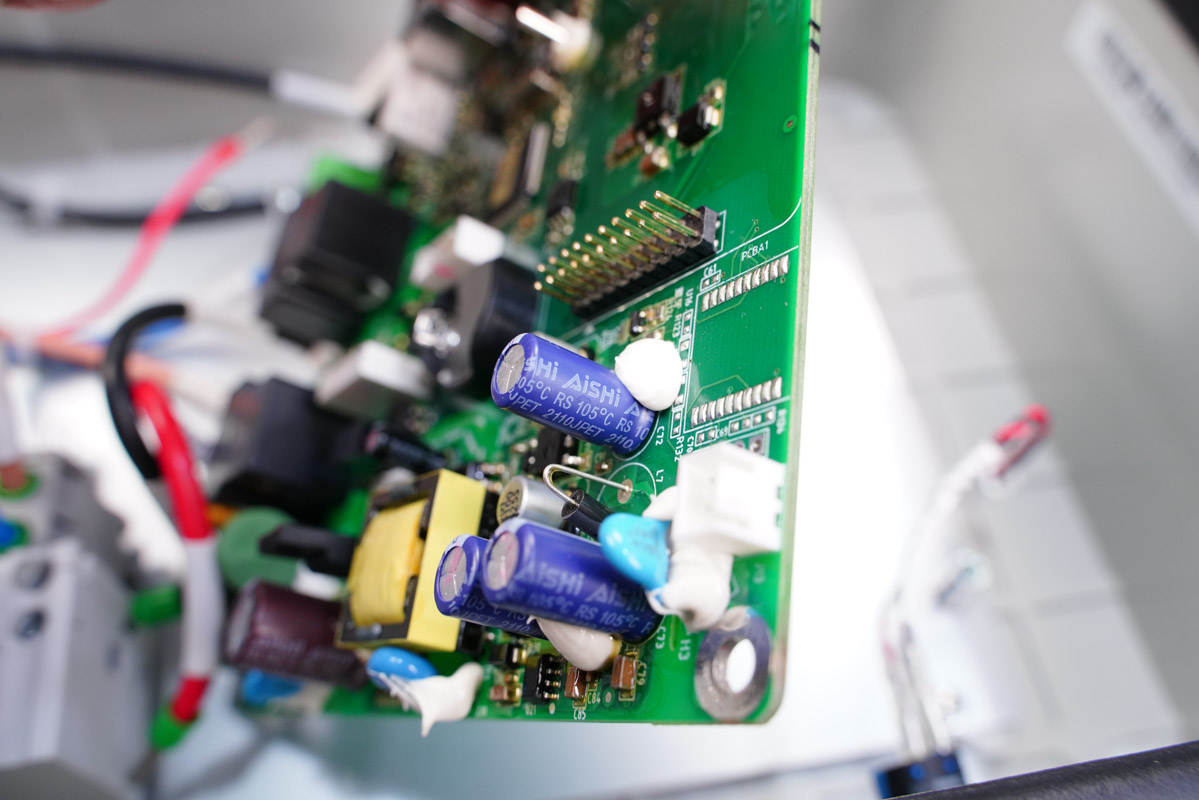

三顆藍色電容也是來自艾華，規格均為16V 1000μF，排針鍍金抗氧化。

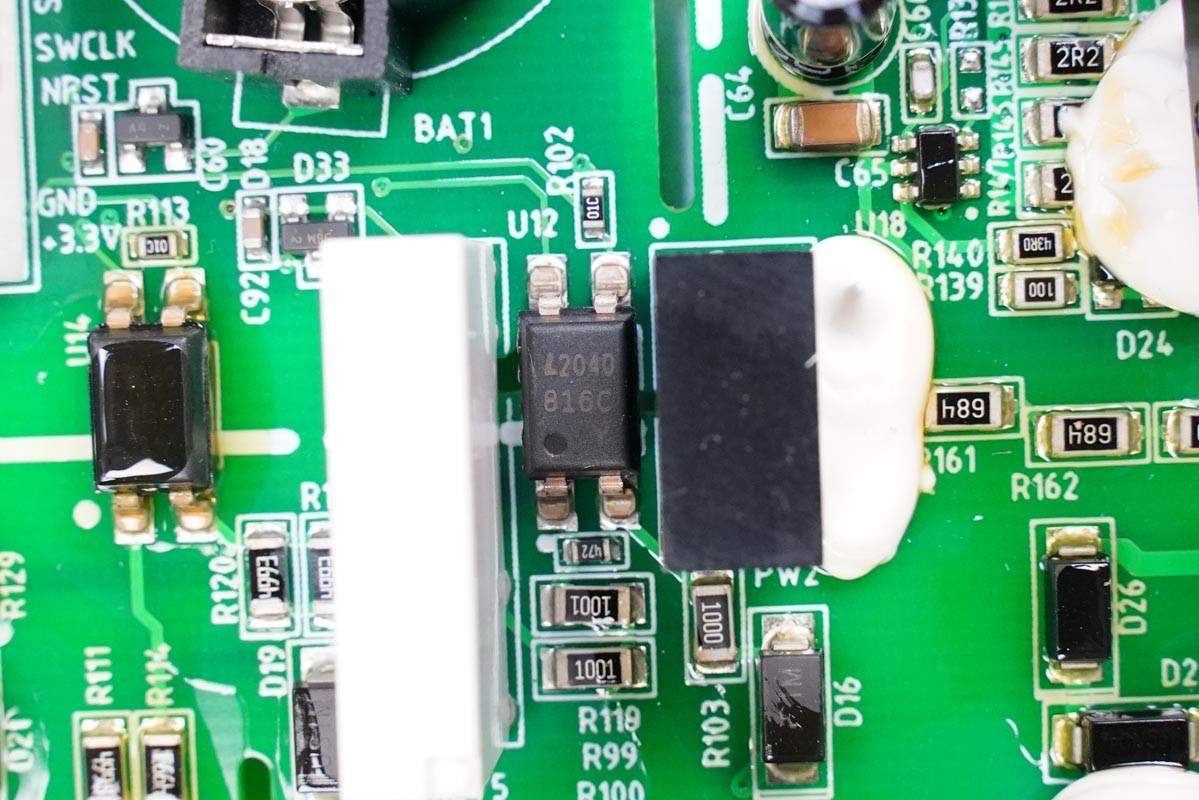

816C光耦。

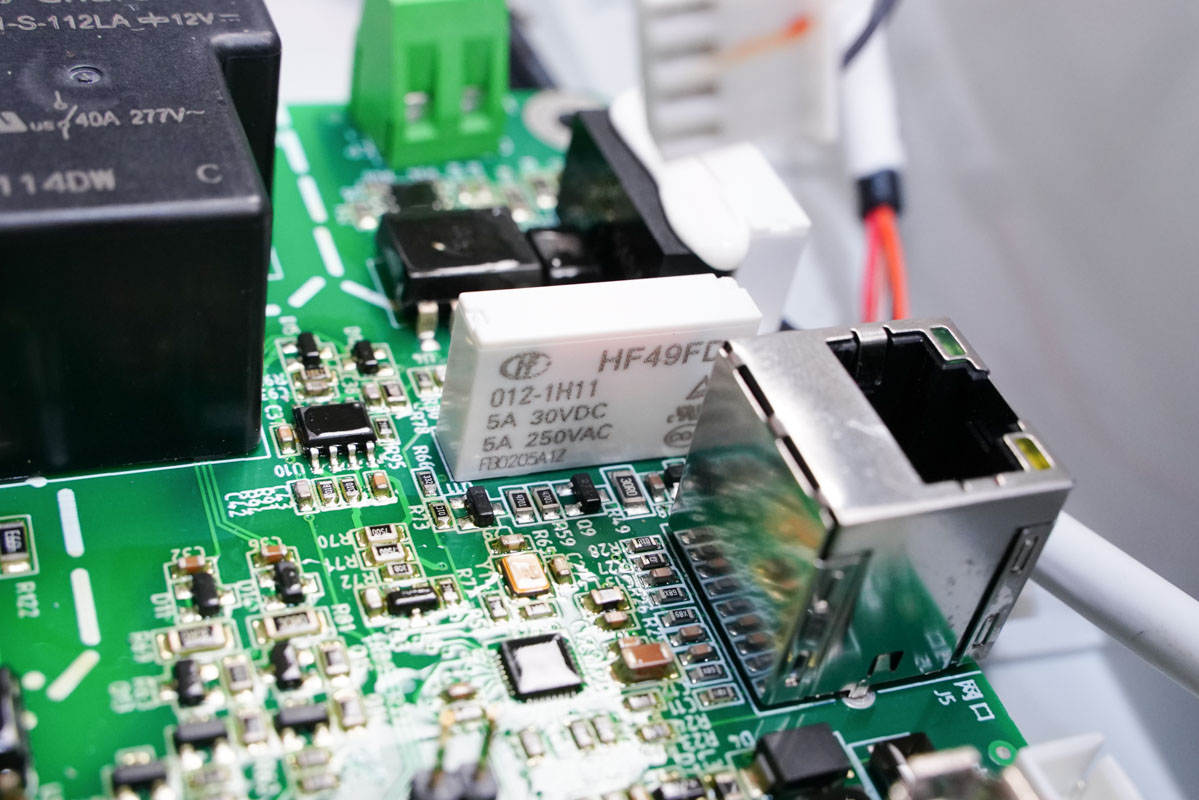

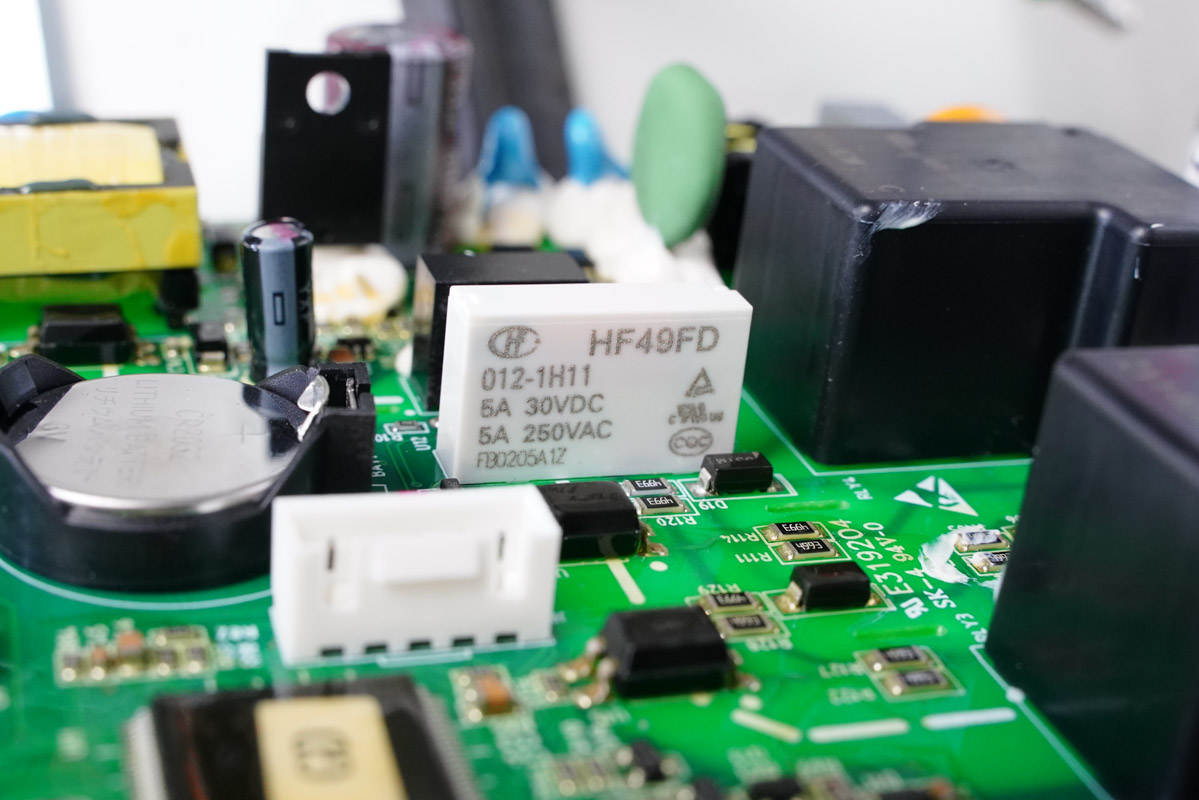

光耦旁邊一個白色繼電器。

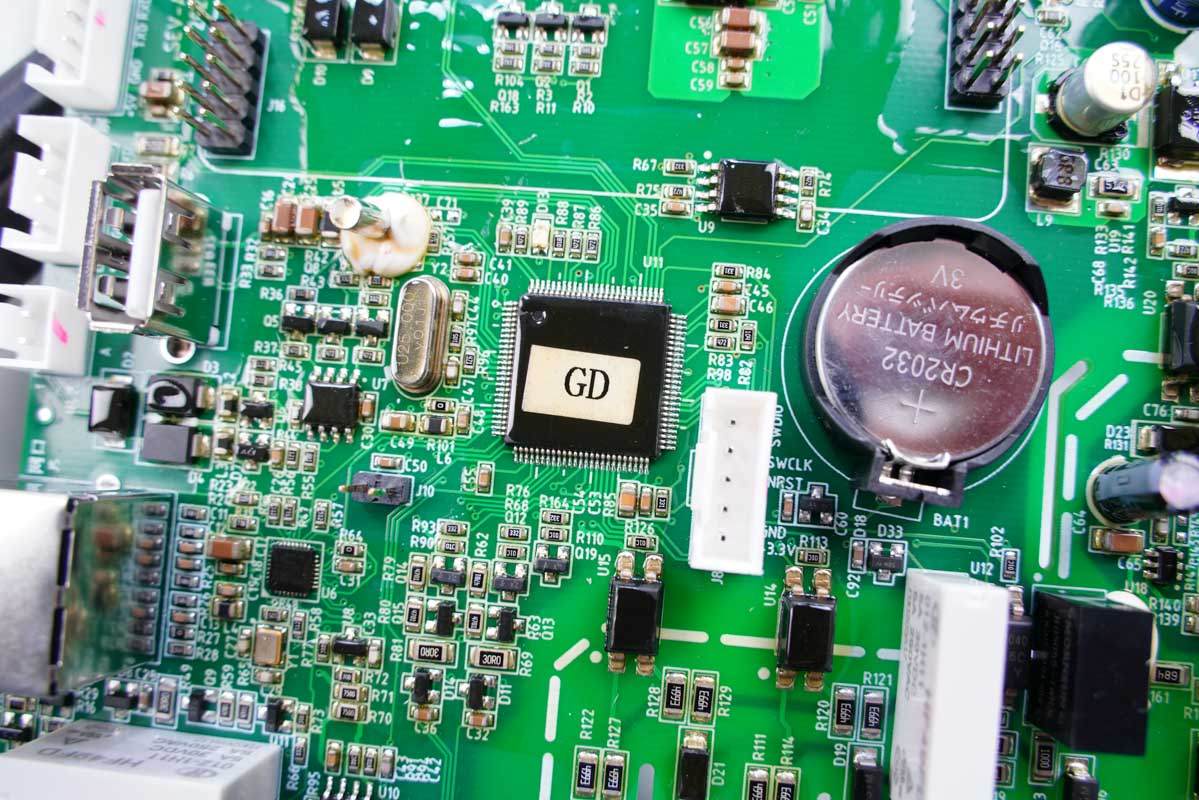

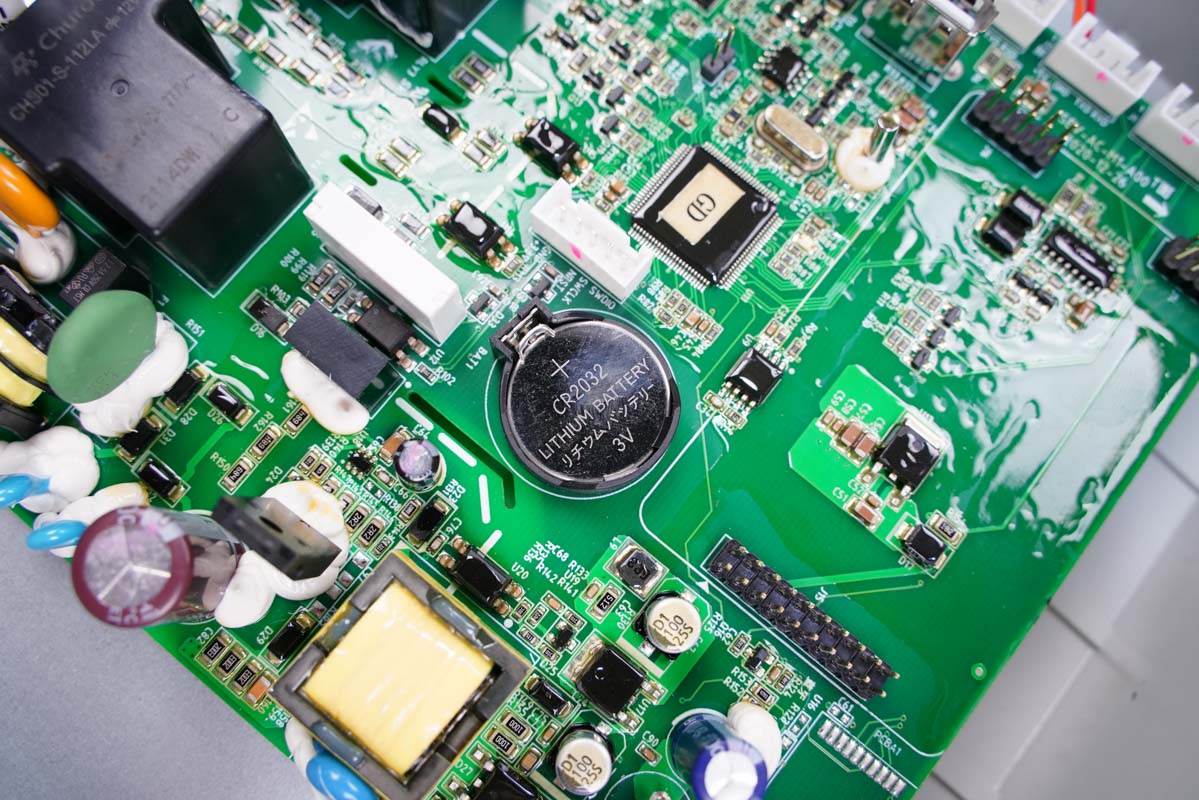

CR2032電池用于保持時鐘，鍍金排針可以連接功能小板，擴展其他功能。
中心處是一顆方形的芯片，用于整機控制。

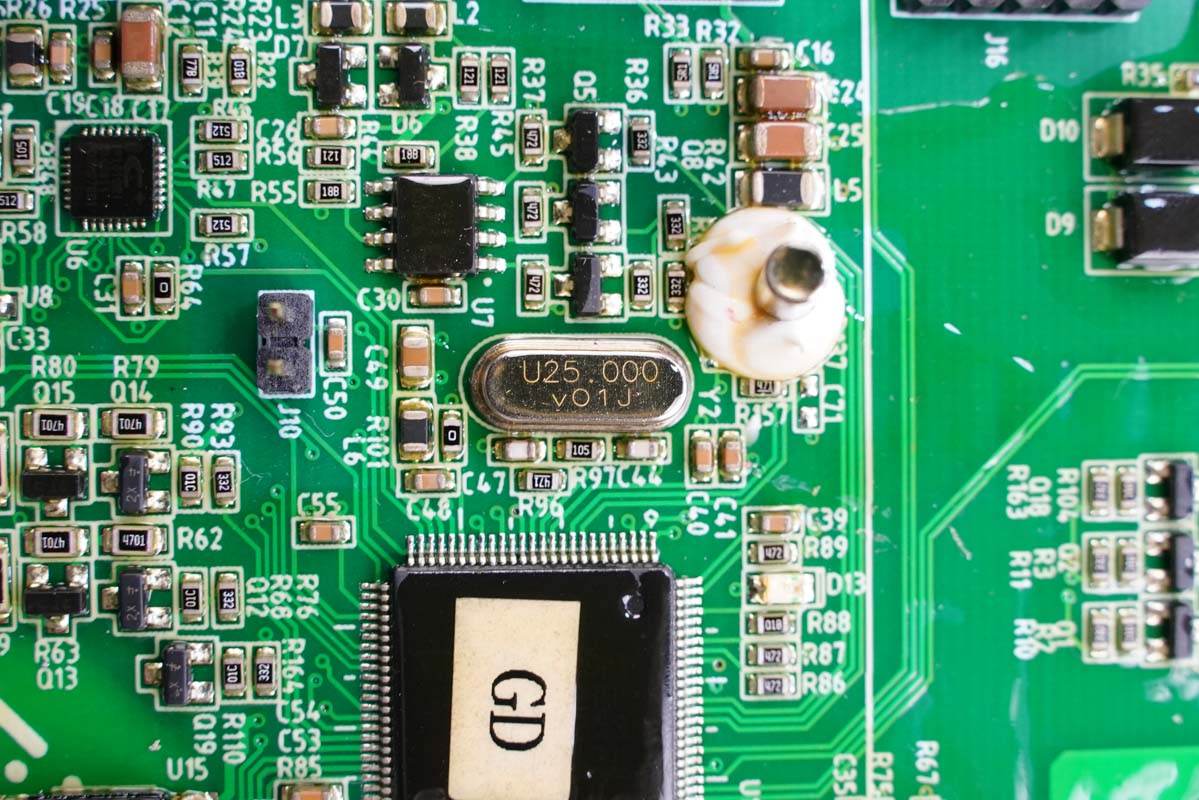

25.000MHz晶振。

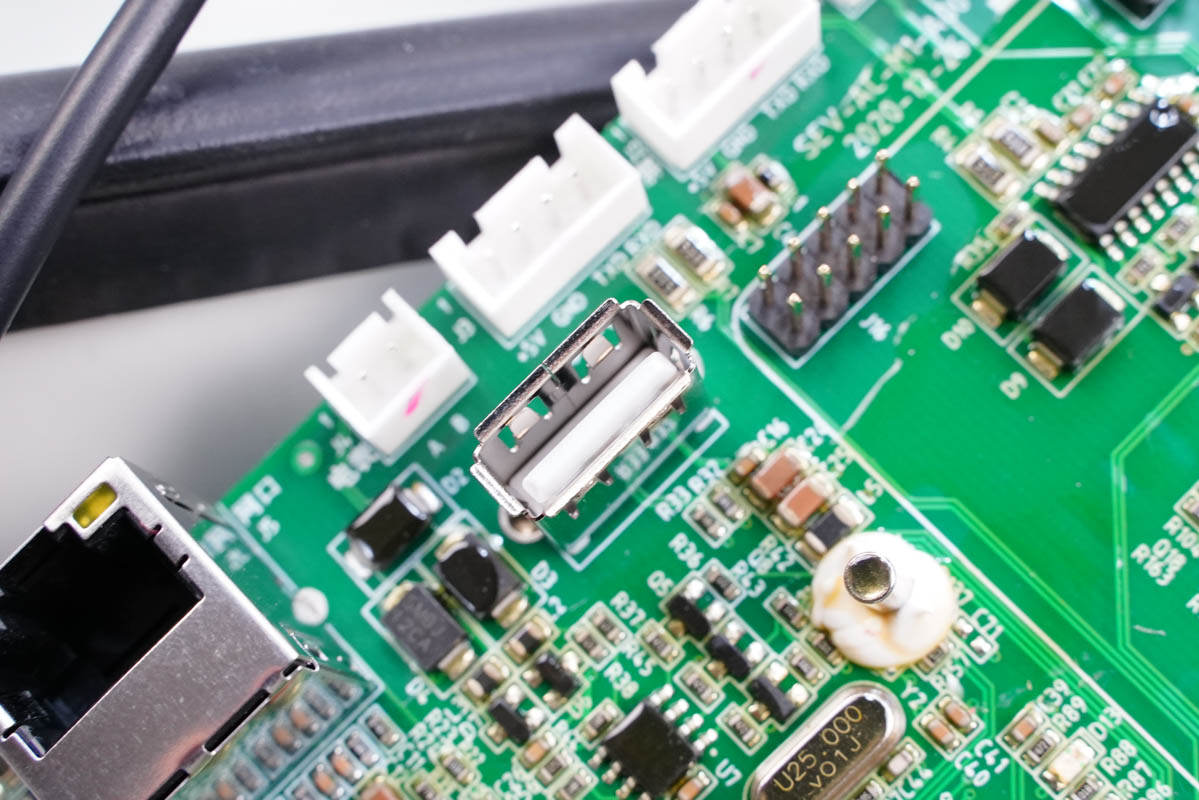

USB-A母座特寫。

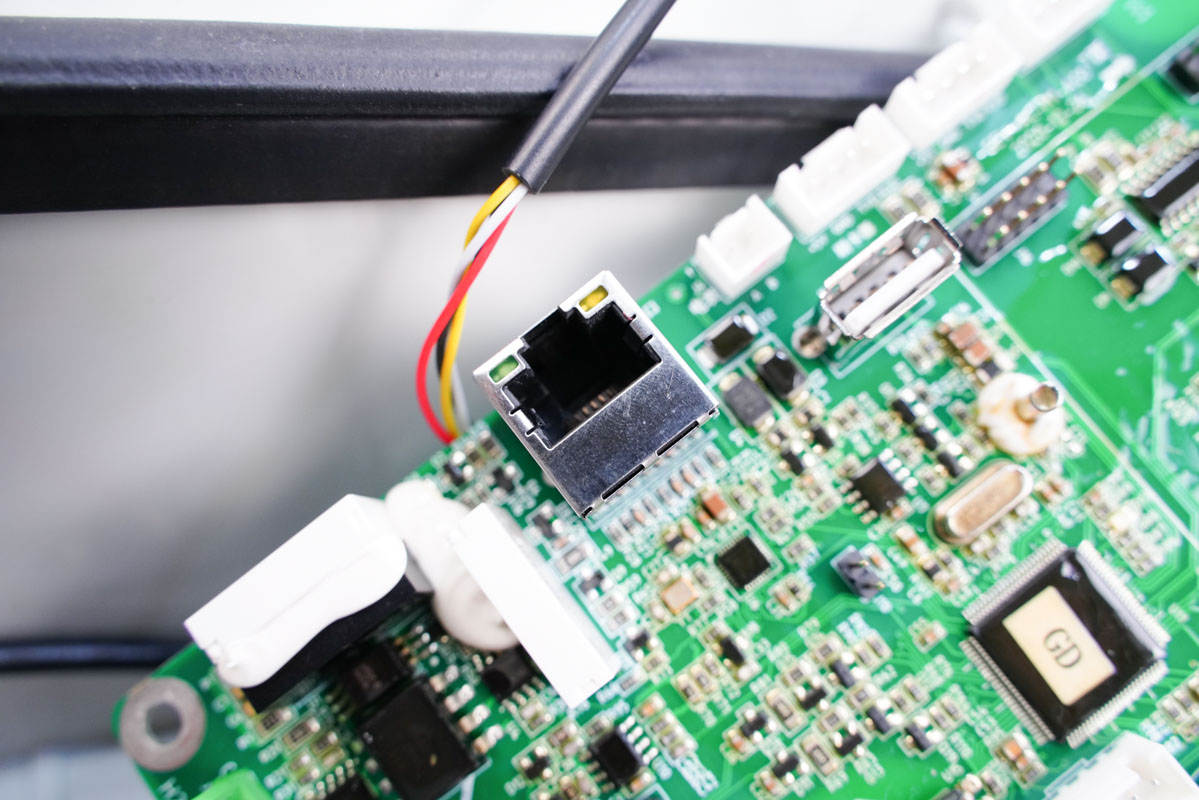

網線插槽特寫。
另外一顆繼電器。

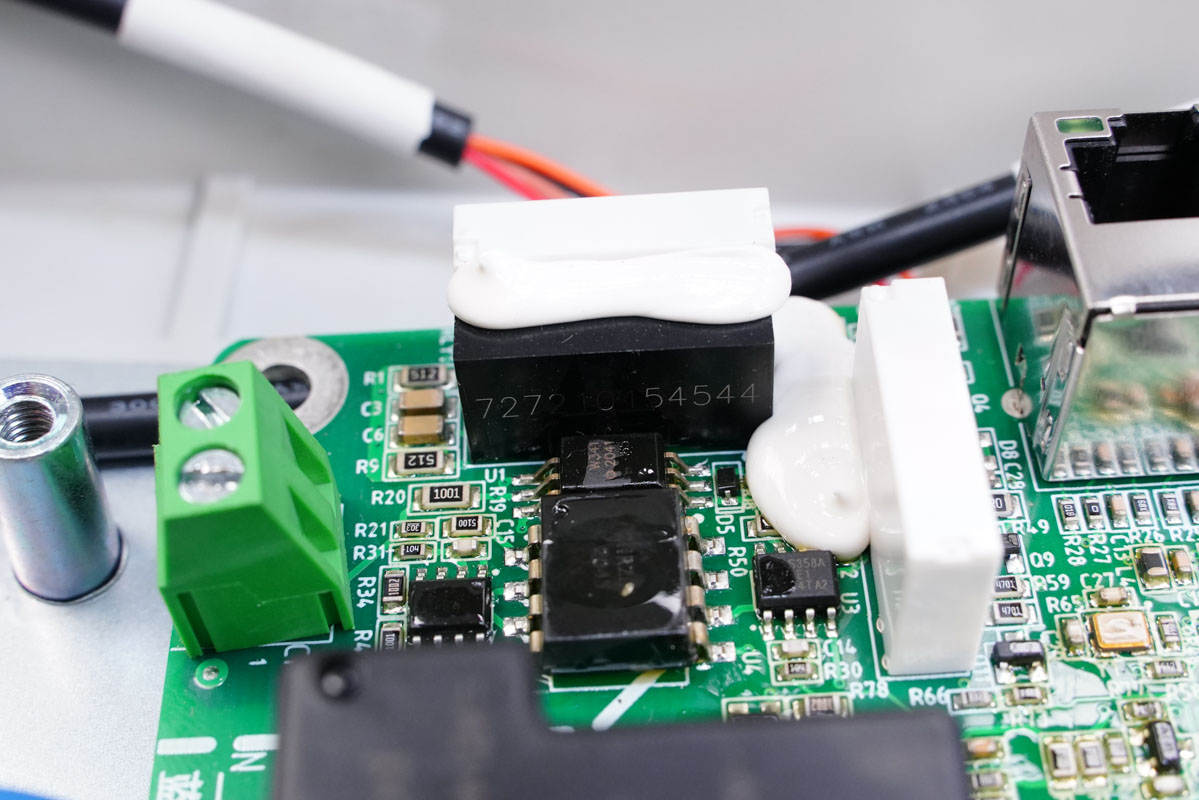

隔離供電模塊和隔離通訊芯片。

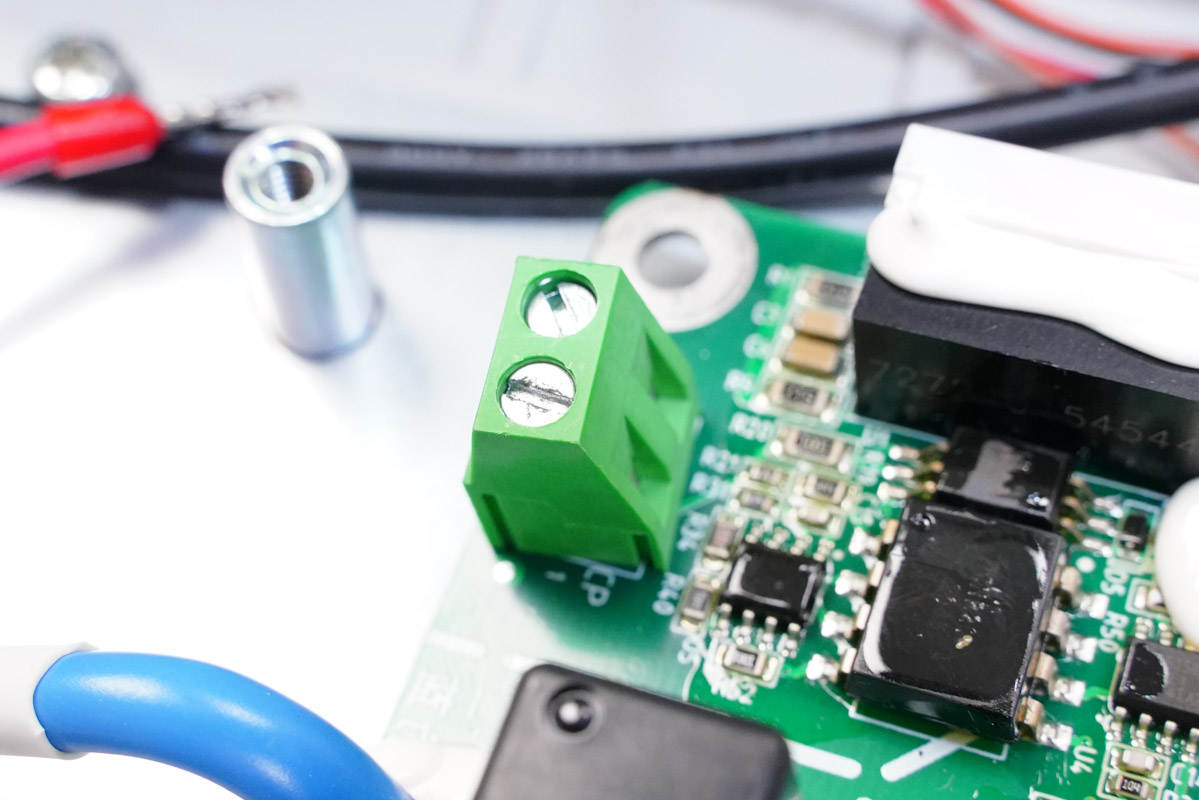

綠色的接線器，連接輸出線纜的紅色細線。

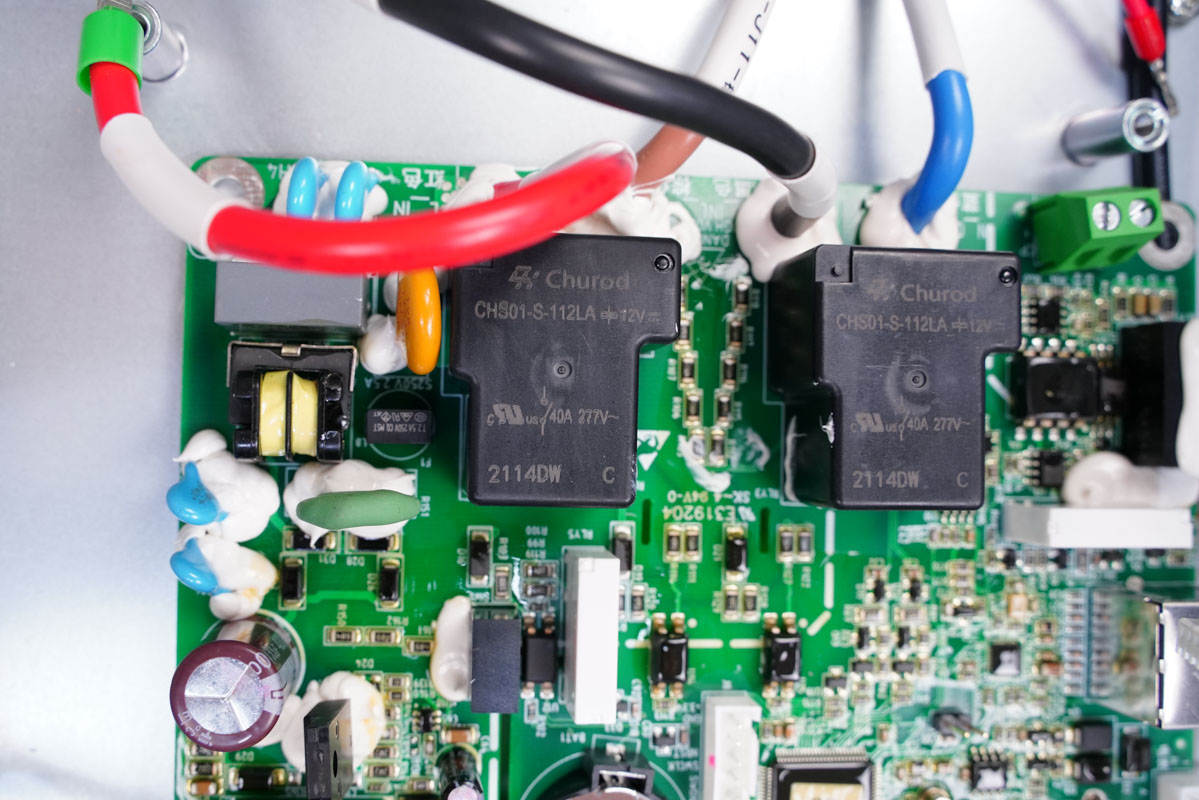

輸出端設有兩個黑色的T型大電流繼電器。
繼電器來自中匯瑞德，觸點電流40A，用于控制交流充電輸出。

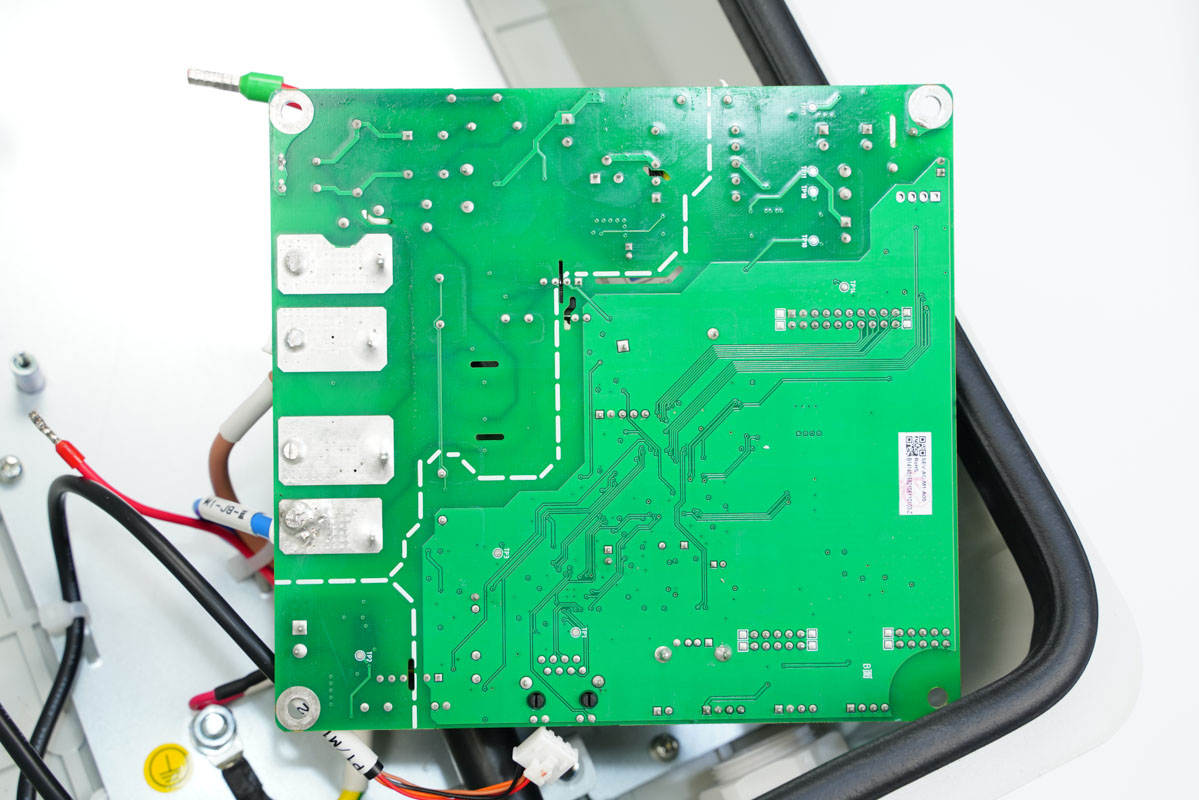

主板背面沒有設計元器件，左側和導線連接處露銅加錫處理。

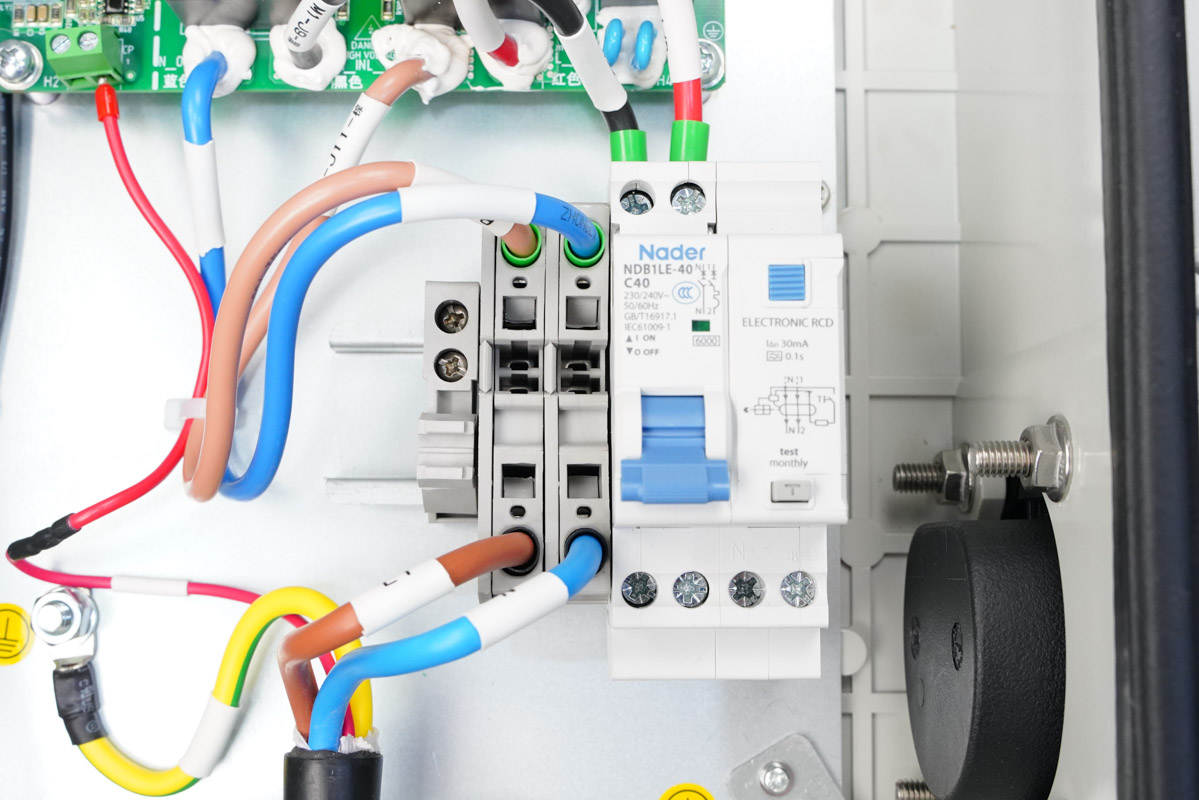

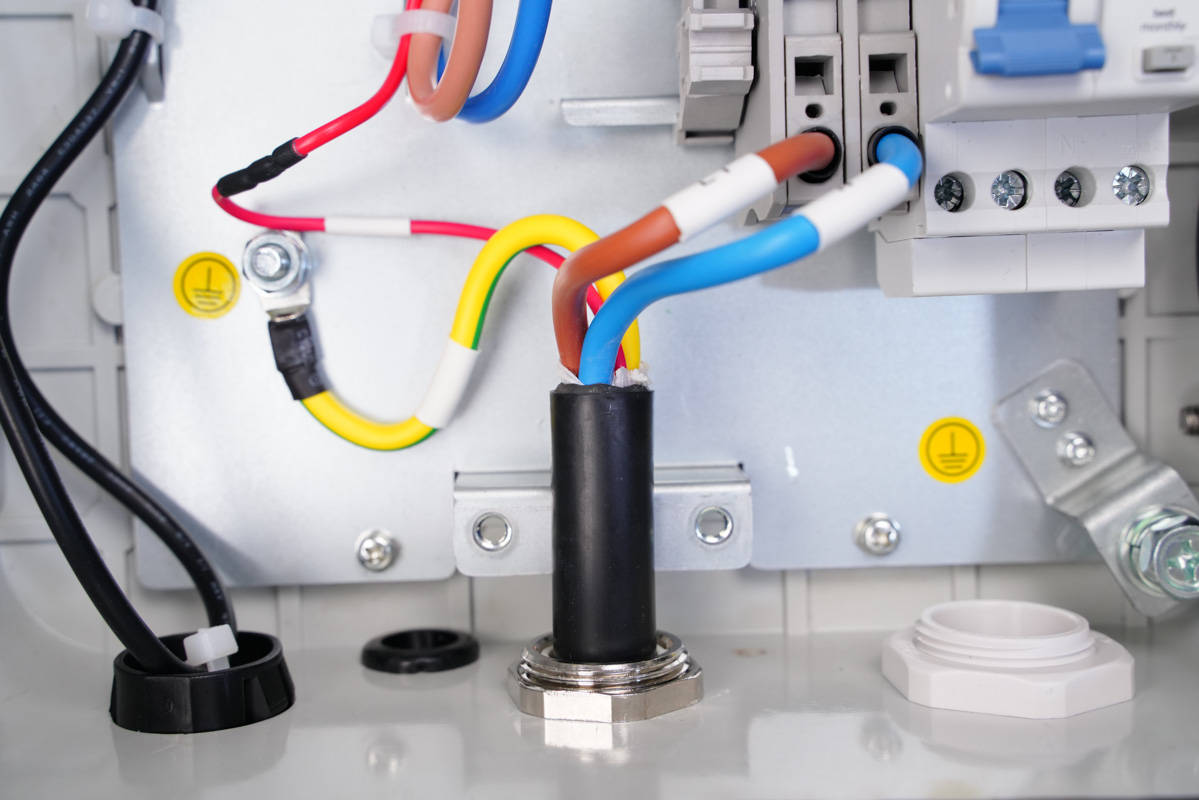

空開開關接有藍褐輸入輸出線纜，此外還接有一組紅黑線纜。

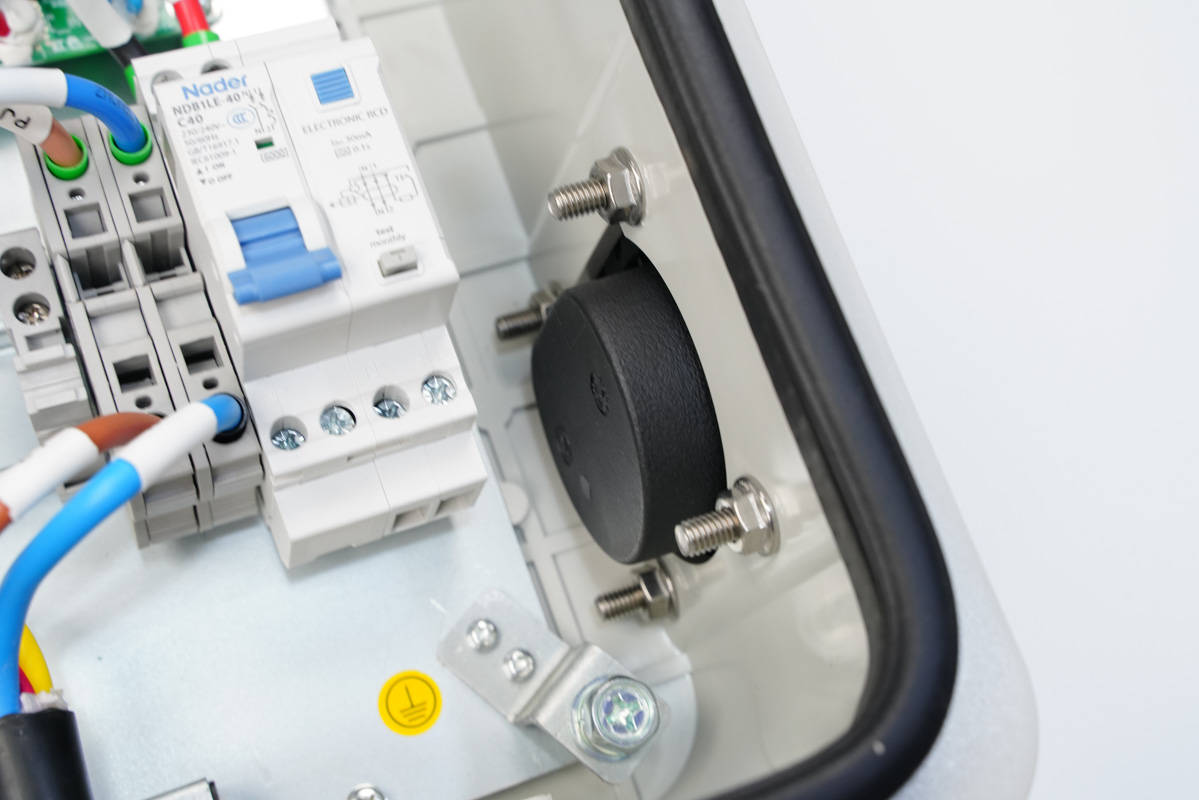

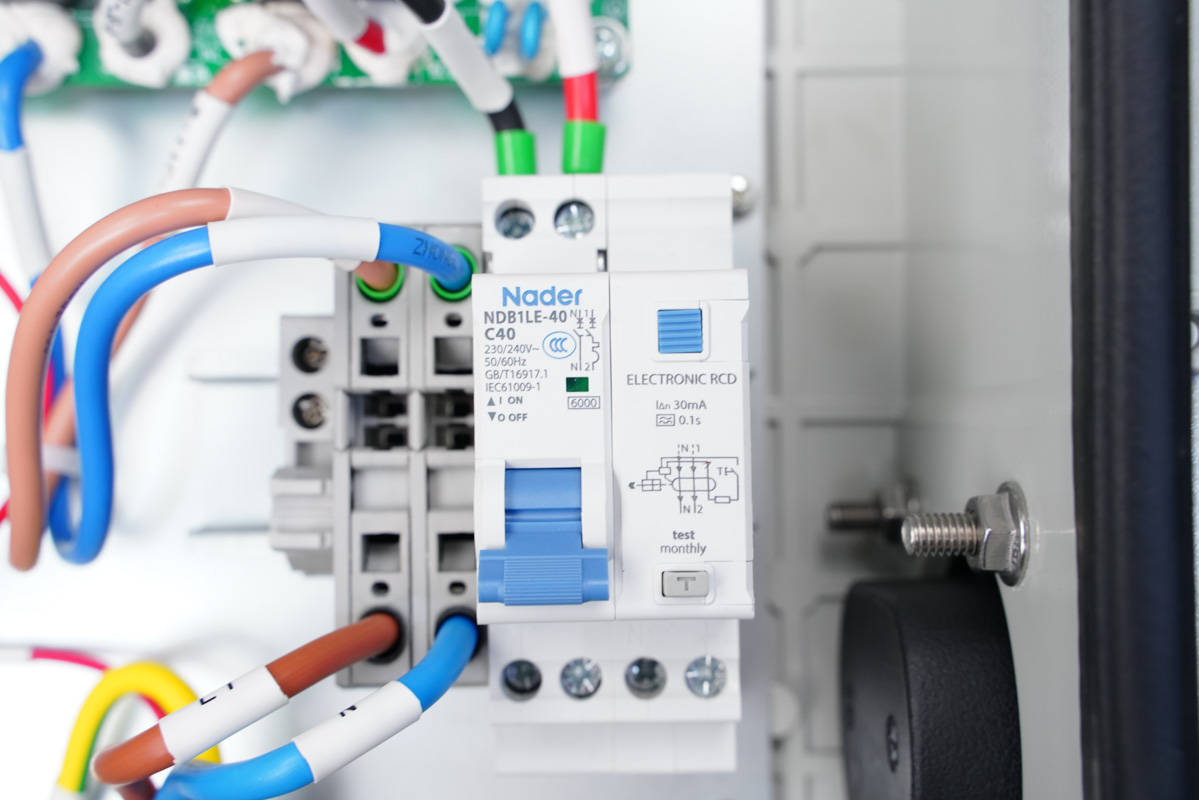

Nader良信，40A空氣開關，支持漏電保護。
輸出線纜還包括一條黃綠色地線和紅色細導線，地線連接金屬板接地。
充電槍插槽塑料殼采用螺絲固定。

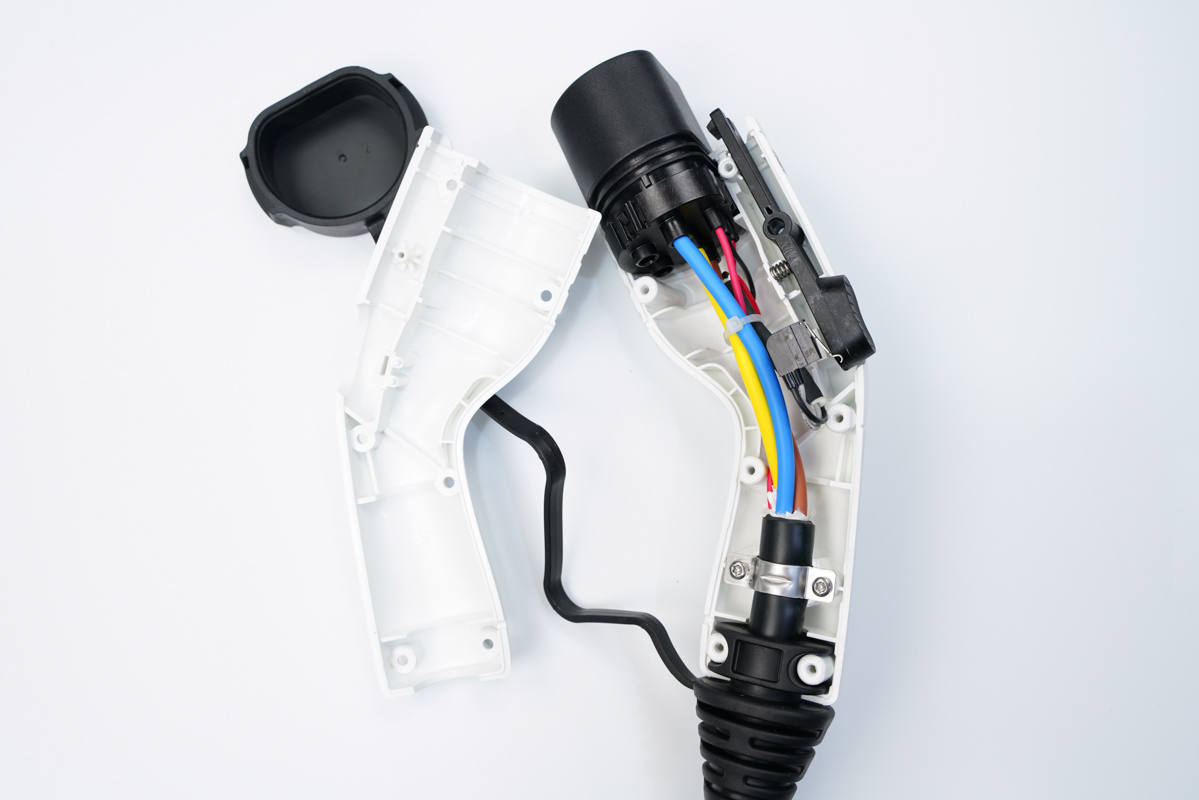

將充電槍白色外殼打開。

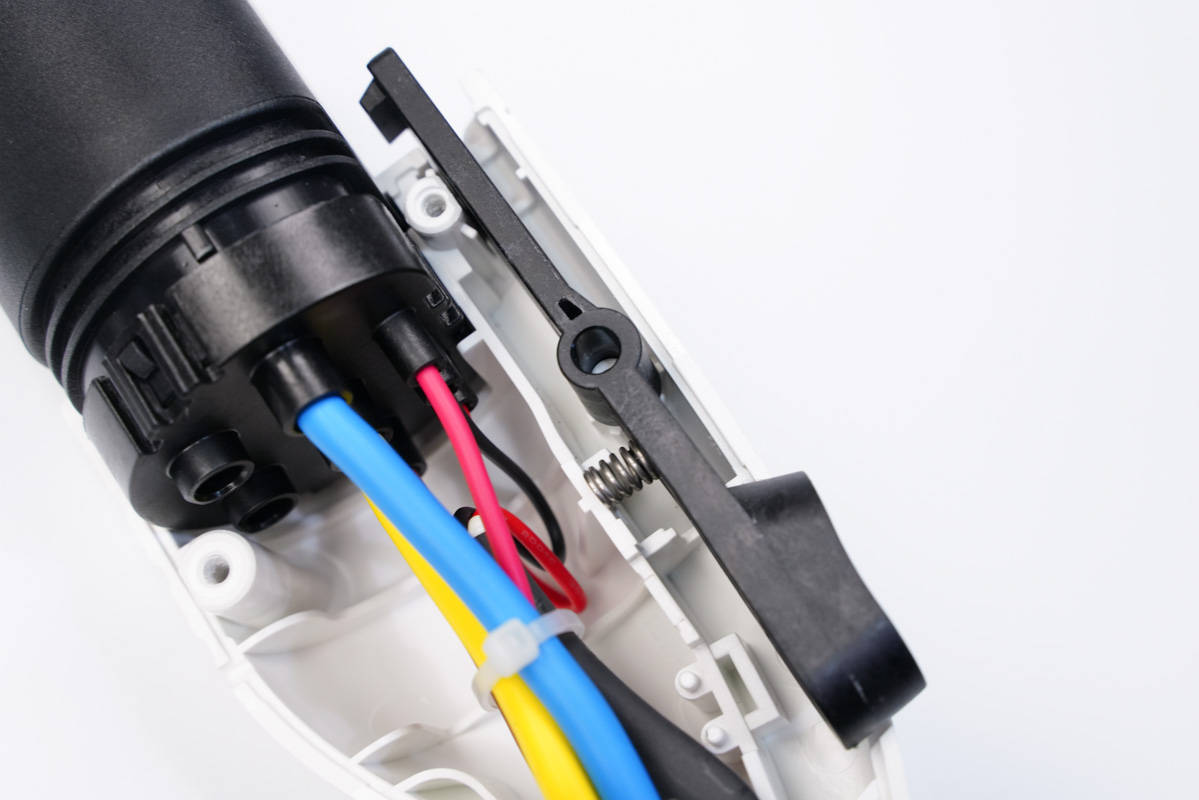

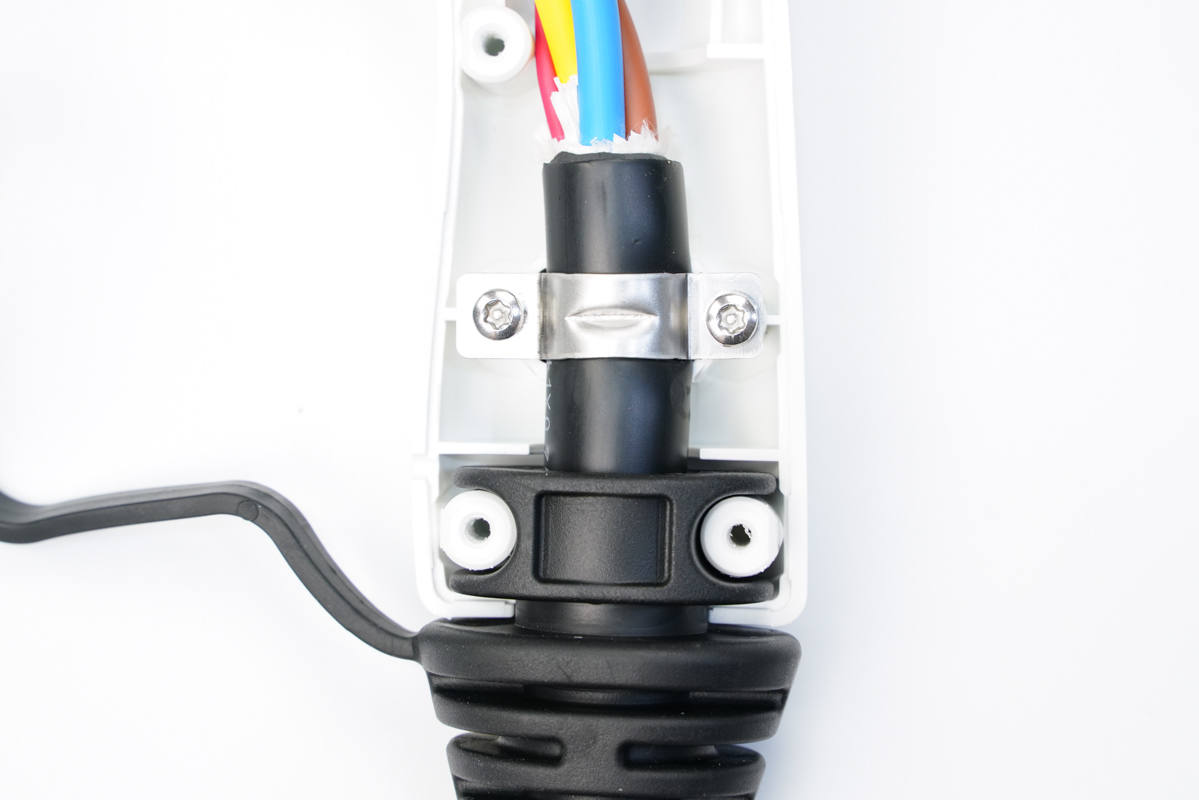

網尾采用固定柱固定，線纜使用金屬片鎖緊。
按板下有一個復位彈簧。

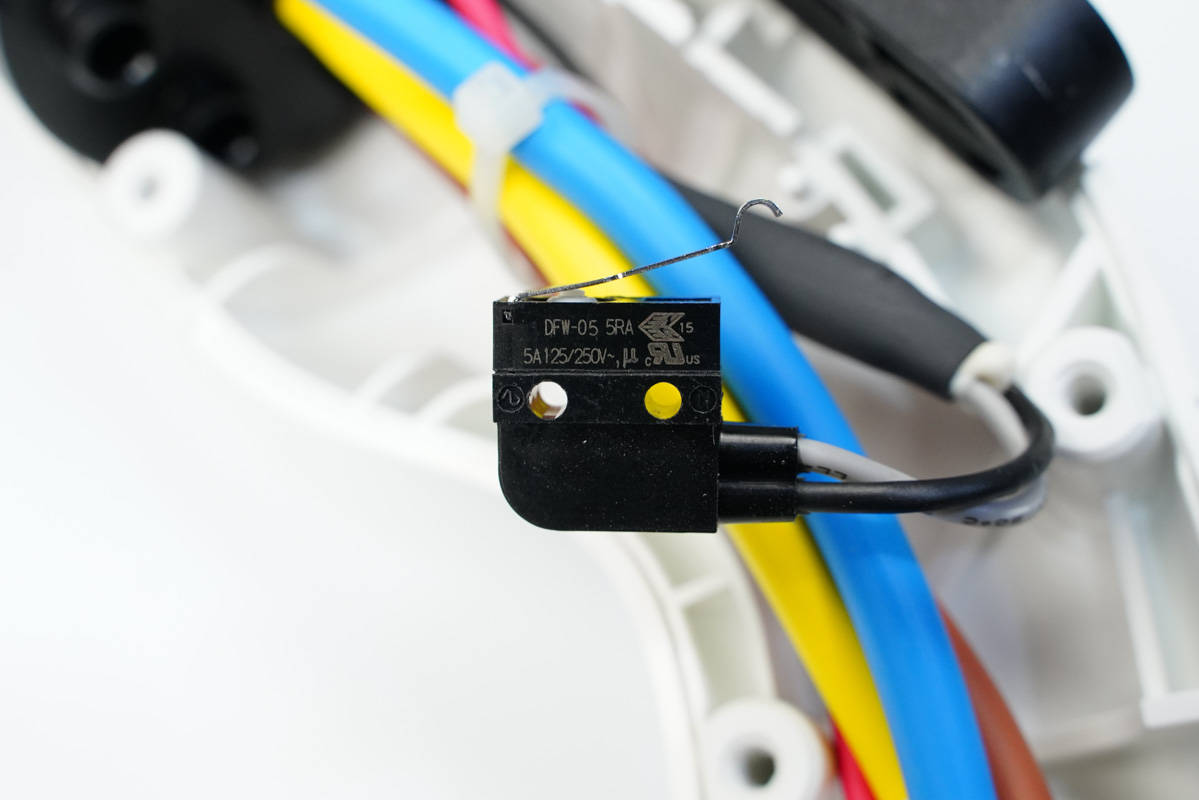

槍頭端自帶一個微動開關，配合機械結構檢測充電槍插入是否到位。
充電樁全程無損拆解。
充電頭網拆解總結
作為新能源汽車的充電樁，這款產品確實是充電頭網目前拆解過的最大的大件。盛弘這款充電樁不僅擁有7KW輸出功率、IP55防護等級等過硬的基礎條件，充電頭網通過拆解發現，產品還可通過增加小板來實現聯網控制、顯示屏支持等。只要用戶想，這款充電樁功能就能變得更加豐富。
通過觀察充電樁的主板發現，設計上產品采用繼電器通斷控制的方式進行充電控制，兩路繼電器分別控制兩路充電控制。另外主板一側設有開關電源電路，進行降壓為控制電路直流供電，采用國內知名品牌艾華電容進行濾波，質量可靠壽命有保證，多個插件元件打膠加固。
作為一個大型充電設備，這款產品不僅加入了急停保護機制，打開機箱還可以看到有空氣開關，具有漏電保護功能，加入了過流和漏電保護跳閘機制，讓產品使用更加安全。充電槍線纜十分粗壯結實，長度約3.6米，十分耐用、便用。從這款充電樁的性能到整體的機型設計再到內部的配件分析看，這款充電樁還是非常具有性價比的。
